วันนี้ทาง Print3dd จะมาแนะนำโปรแกรม Slicer ที่เกี่ยวกับทางการแพทย์ นั้นคือโปรแกรม 3DSlicer ซึ่งความสามารถของโปรแกรมนี้ สามาถนำไฟล์ Dicom หรือ ไฟล์นามสกุล .dcm (ไฟล์dicom เป็นไฟล์ทางการแพทย์ ส่วนใหญ่จะได้มาจากการาสแกน MRI Scan หรือ CT Scan)

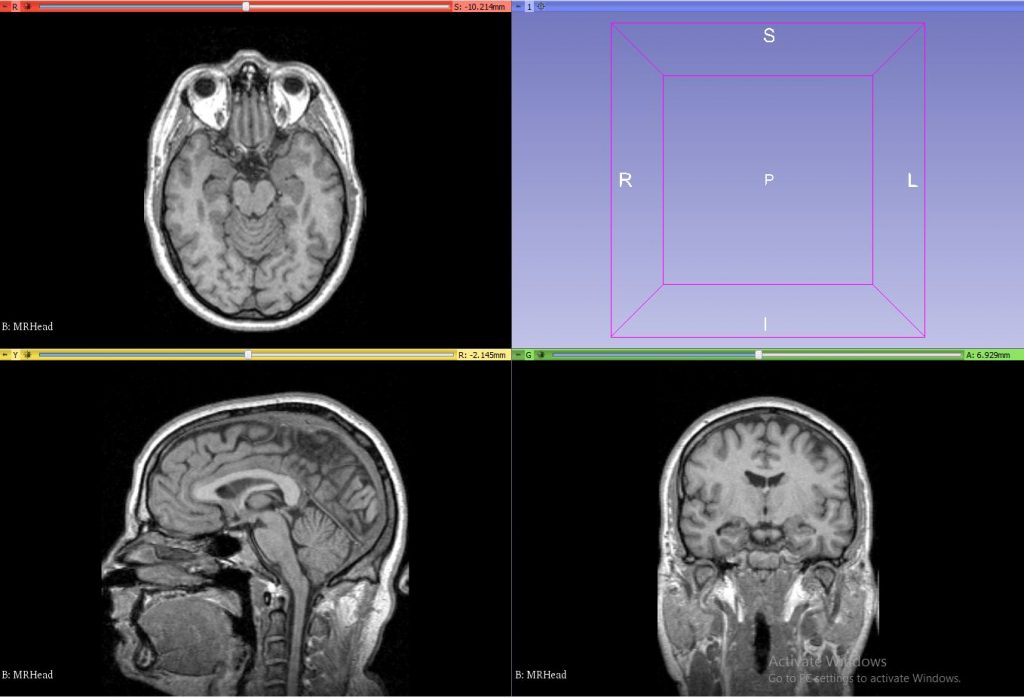

ตัวอย่างไฟล์dicom

12

โปรแกรม 3DSlicer เป็นโปรแกรม Freeware  สามารถ Download Program 3DSlicer ได้ที่นี่ https://www.slicer.org

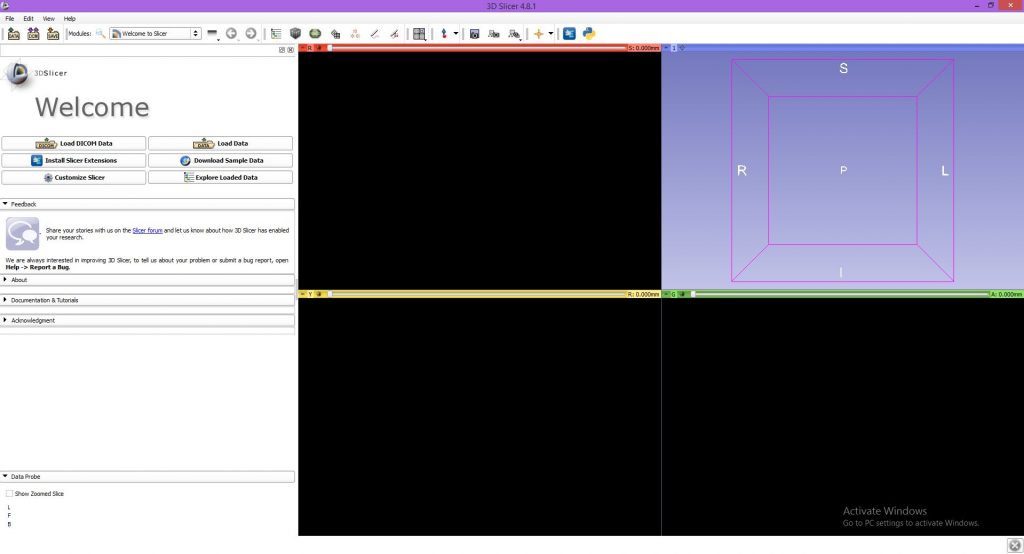

ก่อนเริ่มการใช้งานโปรแกรมเราจำเป็นต้องมีไฟล์ Dicom เสียก่อน แต่ถ้าหาไฟล์ไม่ได้เราสามารถใช้ไฟล์ตัวอย่างที่ติดมากับโปรแกรม 3DSlicer ได้เช่นกัน เมื่อเปิดโปรแกรมเราจะเจอกับหน้าต่างนี้ โดยเราสามารถ Download File ได้จากเมนู Download Sample Data ซึ่งจะมีไฟล์จำนวนหนึ่งให้เราทดลองใช้งาน

13

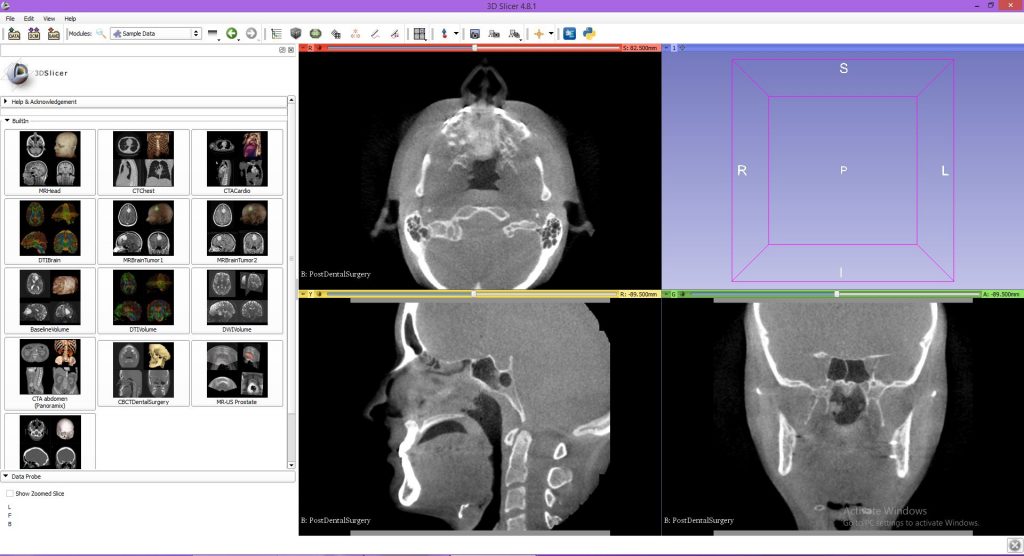

ตัวอย่างไฟล์

14

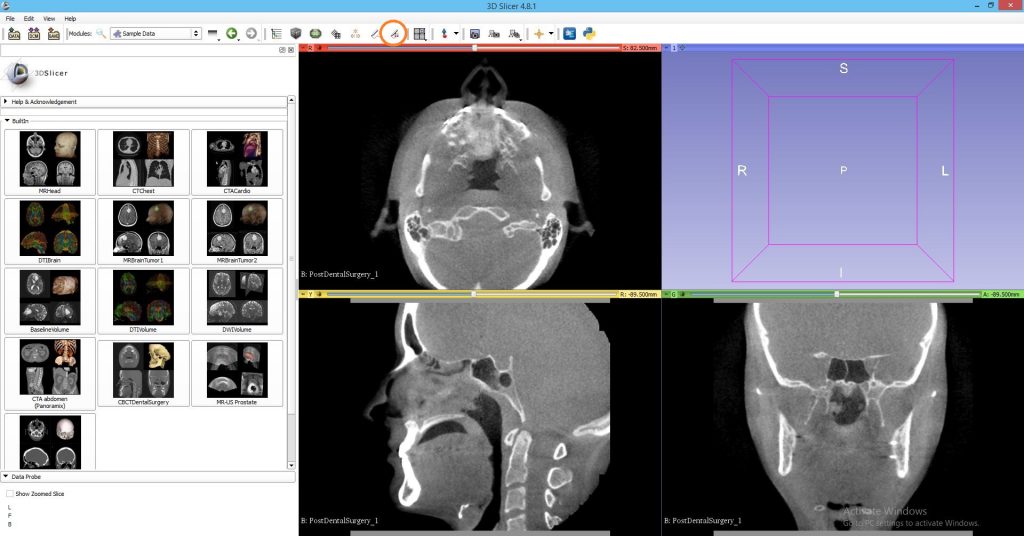

เมื่อเราเลือกไฟล์ทีต้องการได้แล้ว ให้เลือกไปที่คำสั่งSegment editor (ตรงที่วงกลมไว้ในภาพ)

02 -

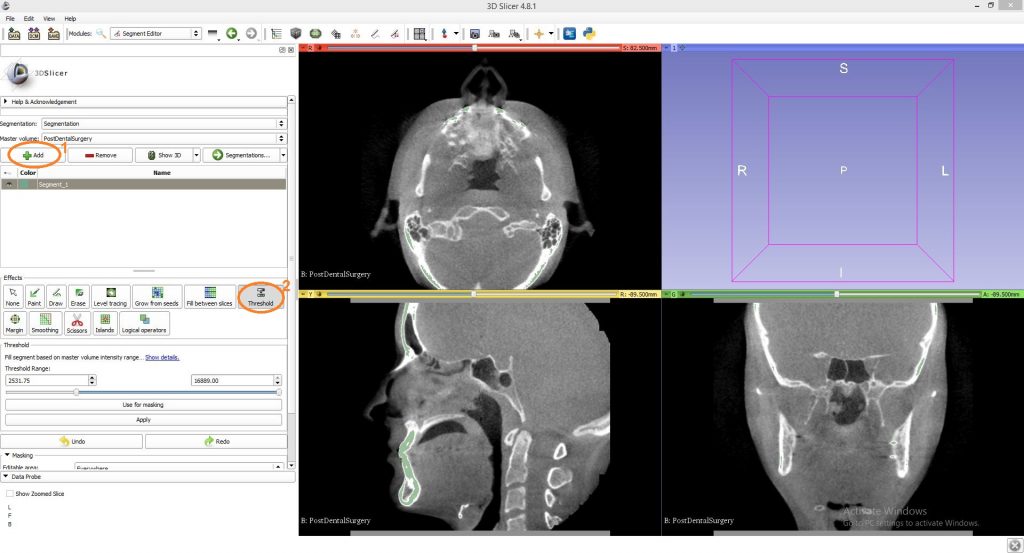

ต่อมาให้เลือกคำสั่ง (1) Add และเราจะทำการเลือกส่วนที่ต้องการโดยใช้คำสั่ง(2) Threshold โดยในคำสั่งThreshold จะมีแถบคำสั่งทีั่ชื่อว่า Threshold Range ไว้กำหนดส่วนที่ต้องการทำให้ออกมาเป็นโมเดลสามมิติ ซึ่งจะต้องเลื่อนแถบสีฟ้าด้านล่างเพื่อกำหนดขนาดชิ้นงาน โดยอธิบายแบบเข้าใจง่ายๆคือ ยิ่งมีแถบสีเขียวขึ้นที่ตัวงานมามากเท่าไร เราจะได้เนื้องานของชิ้นงานสามมิติมากขึ้นเท่านั้น

06

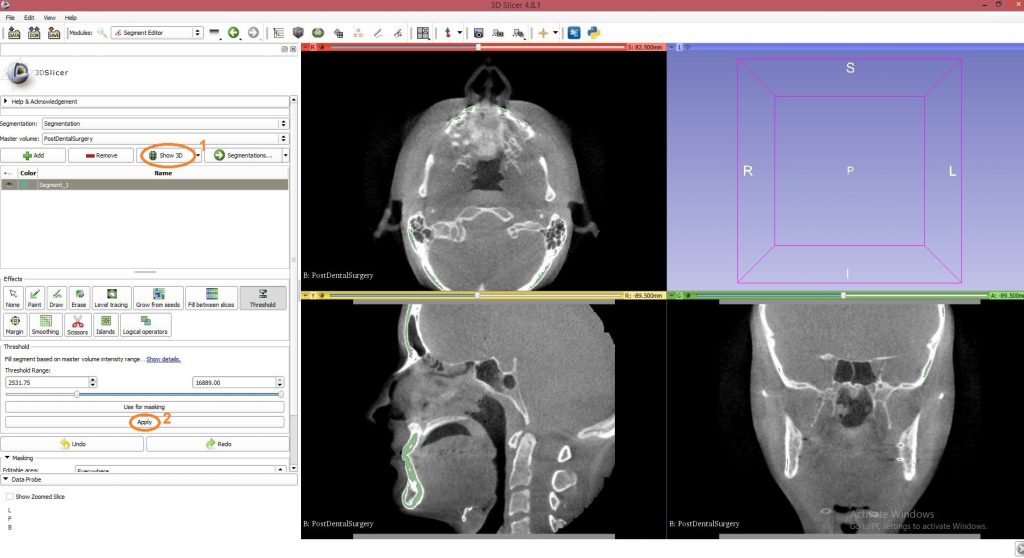

ต่อไปเป็นขั้นตอนในการดึงงานจากไฟล์ dicom ให้เป็นชิ้นงานสามมิติ โดยใช้คำสั่ง(1) Show3d และกด (2) Apply เราจะได้งานออกมาเป็นโมเดลสามมิติ

07

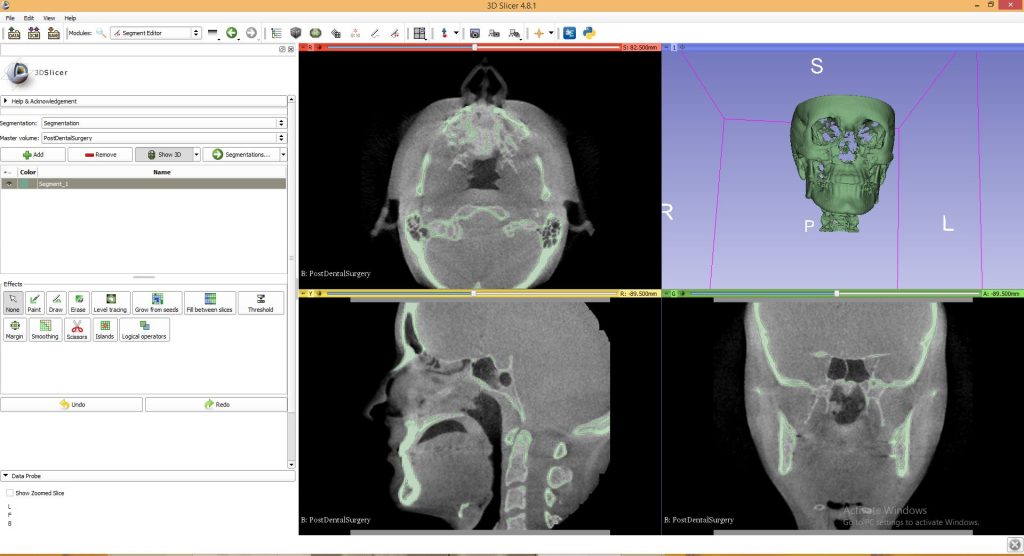

ตัวอย่างงานที่ได้ออกมาเป็นชิ้นงานสามมิติ

15

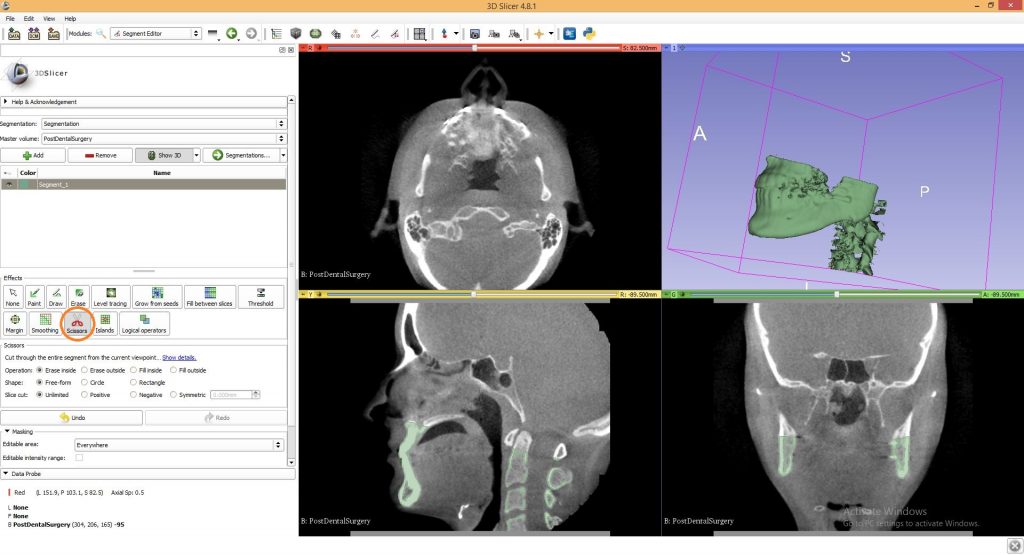

เราสามารถนำโมเดลชิ้นนี้ออกไปพิมพ์ได้เลยหรือเราจะตัดเพียงบางส่วนออกไปพิมพ์ก็ได้โดยใช้คำสั่ง Scissors คำสั่งนี้สามารถลากตัดตัวชิ้นงานได้เลยครับ ง่ายมากๆ

08

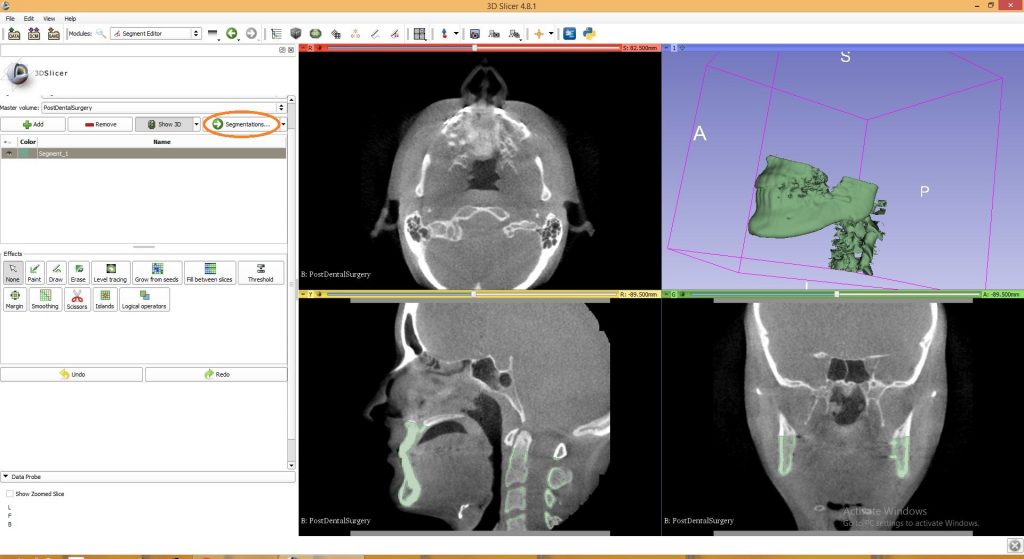

ต่อมาเราจะทำการแปลงไฟล์ให้เป็นนามสกุล stl. โดยเลือกคำสั่ง Segmentations

8

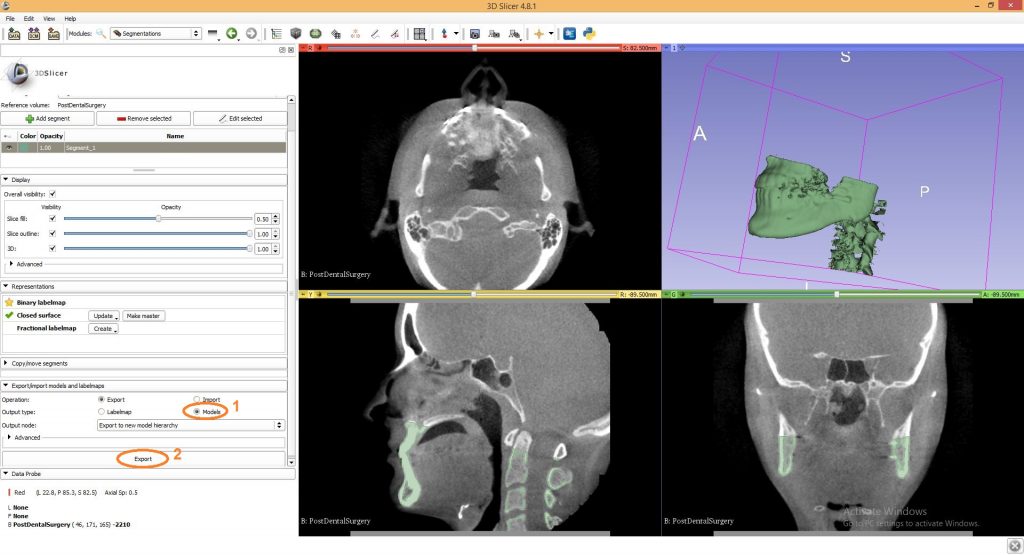

เมื่อเลือกคำสั่ง Segmentations แล้วด้านล่างจะมีหัวข้อ (1) exprot/import models and labelmaps ให้เลือตรง output type เป็น models และเลือก (2) Export เมือทำเสร็จในขั้นตอนนี้ เราจะสามารถExportเป็นนามสกุล stl,objได้แล้ว

9

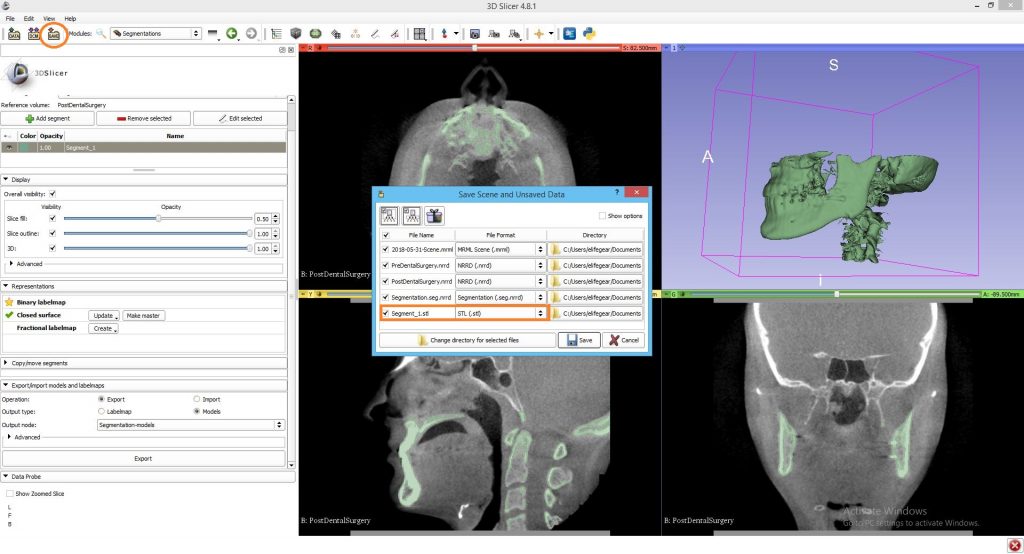

โดยเลือกที่ save จะขึ้นหน้าต่าง save scene and unaved data ให้เราเลือกได้เลยครับว่าจะเซฟเป็นนามสกุลอะไร เมื่อได้ไฟล์มาแล้วสามารถนำไฟล์นี้เข้าโปรแกรมของเครื่องพิมพ์สามมิติได้เลย

17

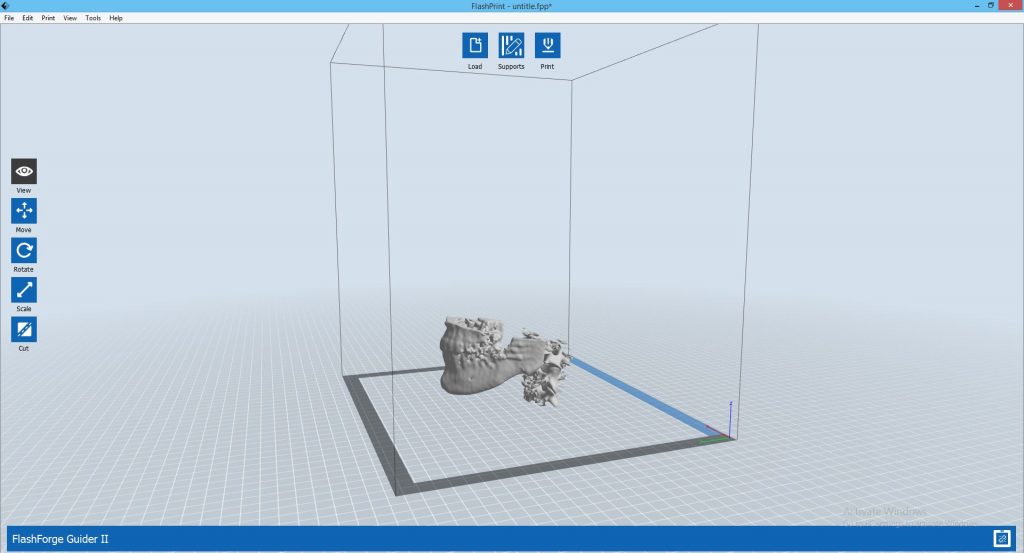

ลองนำไฟล์เข้าโปรแกรมflash print

18



จบลงไปแล้วนะครับสำหรับการใช้งานโปแกรม 3D Slicer เบื้องต้น จริงแล้วในโปรแกรมนี้ยังมีคำสั่งให้เลือกใช้อีกเยอะมาก เพื่อนๆคนไหนสนใจสามารถโหลดมาลองเล่นดูได้ครับ โดยผมจะลง vdo การใช้งานโปรแกรมตัวไว้ด้านล่าง สำหรับวันนี่้ขอตัวลาไปก่อน สวัสดีครับ
