FlashPrint ตอนที่ 5

FlashPrint ตอนที่ 5

การทำภาพนูนต่ำ (Lithophane / Relievo)

2

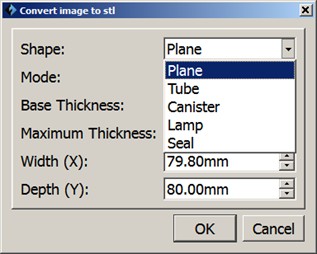

ในการทำภาพนูนต่ำ ให้เลือกไฟล์รูปภาพที่เป็นแบบ png, jpg, jpeg หรือ bmp แล้วโปรแกรมจะทำการเปลี่ยนให้เป็นไฟล์ .stl จะมีหน้าต่างดังนี้ขึ้นมา ปรับค่าต่างๆ ตามความต้องการดังนี้

1

Shape เลือกเป็นแบบแผ่น ท่อ ถ้วย โคมไฟ

Mode กำหนดให้สีเข้มให้หนา หรือสีอ่อนให้หนา

Maximum thickness ความหนารวมของโมเดล

Bottom thickness ความหนาของฐาน

Height ความสูงรวม

Top diameter เส้นผ่าศูนย์กลางด้านบน

Bottom diameter เส้นผ่าศูนย์กลางด้านล่าง จากนั้นกดปุ่ม [OK]

จากรูปนี้เราจะได้โมเดลตามนี้

3

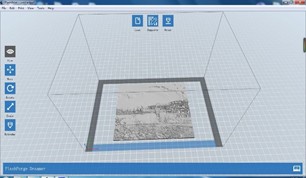

(Plane)
4

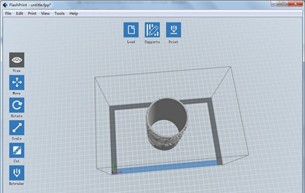

(Tube)
5

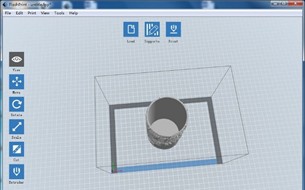

(Canister)
10
(Lamp)
7
(Seal)

Surface to Platform

8
9

ใช้กำหนดพื้นผิวที่ต้องการให้แนบกับแท่นพิมพ์ ให้เลือกโมเดลที่ต้องการก่อน แล้วเลือกเมนู [Edit]–[Surface to Platform] แล้วใช้เมาส์ชี้ไปที่พื้นผิวที่ต้องการ จะมีกรอบสีแดงให้เห็น จากนั้นกด Double-click พื้นผิวนั้นจะไปแนบกับแท่นพิมพ์ทันที
