David Pro5

หากยังจำกันได้เราเคย Review เครื่อง David SLS3 ไปก่อนหน้านี้ ก่อนที่จะถูกซื้อไปโดย HP Inc. คราวนี้หลังจากเป็นมาเป็น HP ภายใต้ชื่อใหม่ HP 3D Structured Light Scanner Pro S3
คำถามคือ เปลี่ยนแค่ชื่อหรือเปล่า? ตอบได้เลยว่าไม่ครับ แม้ว่าตัวเครื่องไม่มีการเปลี่ยนแปลงใด-หน้าตาก็ยังเหมือนเดิม สิ่งที่เปลี่ยนไปคือ Software ครับเปลียนจาก David Pro4 เป็น David Pro5 ซึ่งมีลูกเล่นมากมาย ส่วนตัวผมว่าเจ๋งมากกับการ update ใหม่คราวนี้
ปล. บางฟังก์ชั่นไม่ต้องมี License ก็ใช้ได้มีประโยชน์มาก เป็นการชี้โพรงให้กระรอก ลองดูในช่วง Measure and compare ดูนะครับ

Function ที่เพิ่มเข้ามา


New Scan Pattern more accuracy
มีการเพิ่ม Pattern ในการสแกนใหม่เข้ามา จากเมื่อก่อนเวลาสแกนจะฉายแสงเป็นแถบเล็กแถบน้อย คราวนี้รูปแบบของการฉายแสงไปที่ชิ้นงานมีหลากหลายมากขึ้น (หลายๆท่านยังไม่เคยใช้อาจจะไม่เห็นภาพ เอาเป็นว่า HP อ้างว่าทำให้การสแกนมีความแม่นยำมากขึ้น)


Sequence Scan
แต่ก่อนใน David Pro4 ขั้นตอนในการสแกนเป็นการสแกนหนึ่งช็อต Software จะต่อช็อตดังกล่าวกับช็อตก่อนหน้า แล้วจึงค่อยสามารถสแกนช็อตต่อมา แล้ว Software จะต่อกับช็อตก่อนหน้าอีก พูดง่ายๆคือสแกนแล้ว Software จะต่อผิวให้เองในทุกๆครั้ง

Diagram David Pro4 จะเป็นอย่างงี้ครับ
สแกนช็อตที่ 1>> Software ต่อ >> สแกนช็อตที่ 2>> Software ต่อกับอันก่อนหน้า >>…>> สแกนช็อตที่ N >> Software ต่อครั้งที่ N

แต่ใน Software ตัวใหม่นั้นจะสแกนที่เดียวหลายช็อตแล้วกด run ให้ Software ต่อผิวงานสแกนทีเดียวเลย วิธีการดังกล่างคล่องตัวและใช้เวลาในการสแกนลดลงเป็นอย่างมาก

Diagram David Pro5 จะเป็นอย่างงี้ครับ
สแกนช็อตที่ 1>> สแกนช็อตที่ 2 >> สแกนช็อตที่ 3>>…>> สแกนช็อตที่ N >> Software ต่อพื้นผิวทั้ง N ช็อต


Measure function (A-B Distance)
บอกระยะจากจุดAไปจุดB บนผิวงานสแกนได้ ใช้งานง่ายๆคือคลิ๊กจุดที่เราต้องการวัดสองจุดบนชิ้นงานที่เราสแกน Software จะแจ้งระยะในหล่อนมิลลิเมตรทศนิยม 2 ตำแหน่ง (หรือละเอียดในหน่วย 10Micorn)
ฟังก์ชั่นนี้มีประโยชน์มากๆ กรณีที่ต้องการ inspection หรือ หาระยะที่สามารถหาได้ด้วยวิธีปกติได้ ธรรมดาฟังก์ชั่นนี้ใน Software ที่ขายอยู่ในท้องตลาดราคาหลายแสน
Note : ฟังก์ชั่นนี้ไม่ต้องมี License ก็ใช้ได้ หุๆ สบายเลยหลายๆท่านในนี้ (License ล็อคไว้แค่ไม่ใช้ Save เท่านั้น อย่างอื่นใช้ได้หมด **ณ version ที่ผมใช้อยู่ปัจจุบันนะครับ v5.0.5)

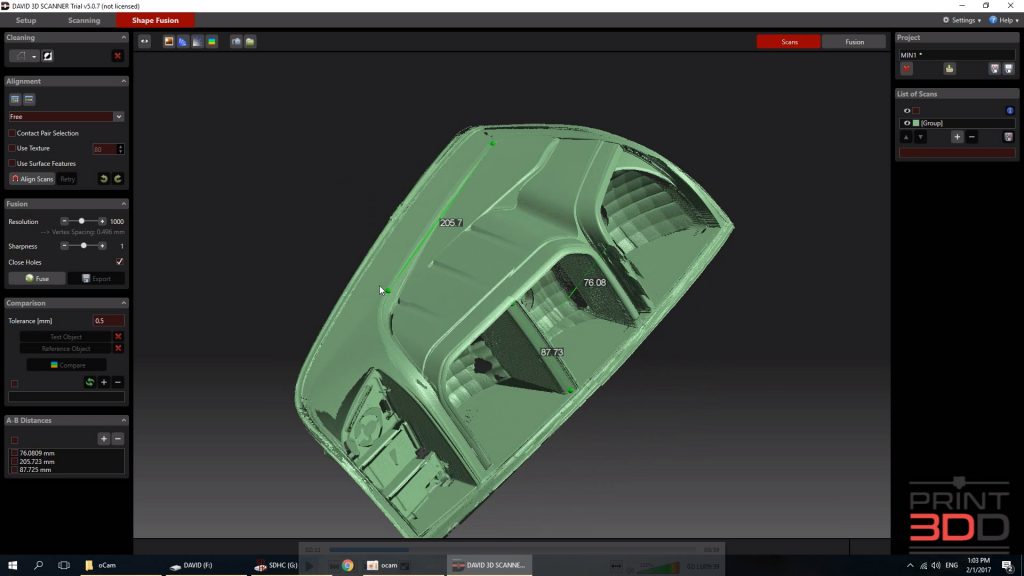

จากรูปจะเห็นว่า Software สามารถหาระยะระหว่างสองจุดได้ เพียงแค่คลิ๊กที่จุด 2 จุด

จากรูปจะเห็นว่า Software สามารถหาระยะระหว่างสองจุดได้ เพียงแค่คลิ๊กที่จุด 2 จุด


Compare fucntion (Comparison)
เป็นการเปลี่ยนเทียบไฟล์ 3มิติ 2 ชิ้นเข้าด้วยกัน เมื่อกดฟังก์ชั่นนี้แล้วจะแสดงส่วนที่ต่างกันอยู่ในหน่วยมิลลิเมตร และ % อยู่อีกทั่งยังแสดงแถบสีอีกด้วย ธรรมดาฟังก์ชั่นนี้จะอยู่ใน Software reverse enigeer หรือ 3D Inspection ซึ่งราคาเกือบล้าน เอามาให้เราได้ใช้เกินคุ้ม
หลายคนถามแล้วเอาไว้ทำอะไร :
– กรณีการสร้าง Mold ทรายไว้หล่อโลหะ เมื่อผลิตจริงออกมาอยากเชคว่าเมื่อหล่อออกมาผิดพลาดจากการออกแบบไฟล์ CAD ขนาดไหนเพื่อไปปรับปรุงการผลิตให้ผิดพลาดน้อยกว่านี้ การวิเคราะห์นี้จะทำโดยการนำไฟล์ต้นฉบับที่ออกแบบไฟล์ CAD มาเปรียบเทียบ กับไฟล์สแกนของวัตถุที่ผลิตออกมาจริง เราทั้งสองไฟล์มาเปรียบเทียบกันว่าส่วนไหนมีความคลาดเคลื่อนสูง(Tolerance) เพื่อไปปรับปรุงกันต่อไป
– กรณีทางการแพทย์-ทันตแพทย์ เช่นสแกนฟันคนไข้ ครั้งแรกยังไม่กรอฟัน ครั้งที่สองกรอฟันแล้ว เอาไฟล์ทั้งสองมาเทียบกันว่าเนื้อฟันส่วนไหนหายไป หายไปมากเท่าใด
Note : ฟังก์ชั่นนี้ไม่ต้องมี License ก็ใช้ได้ หุๆ สบายเลยหลายๆท่านในนี้ (License ล็อคไว้แค่ไม่ใช้ Save เท่านั้น อย่างอื่นใช้ได้หมด **ณ version ที่ผมใช้อยู่ปัจจุบันนะครับ v5.0.5)

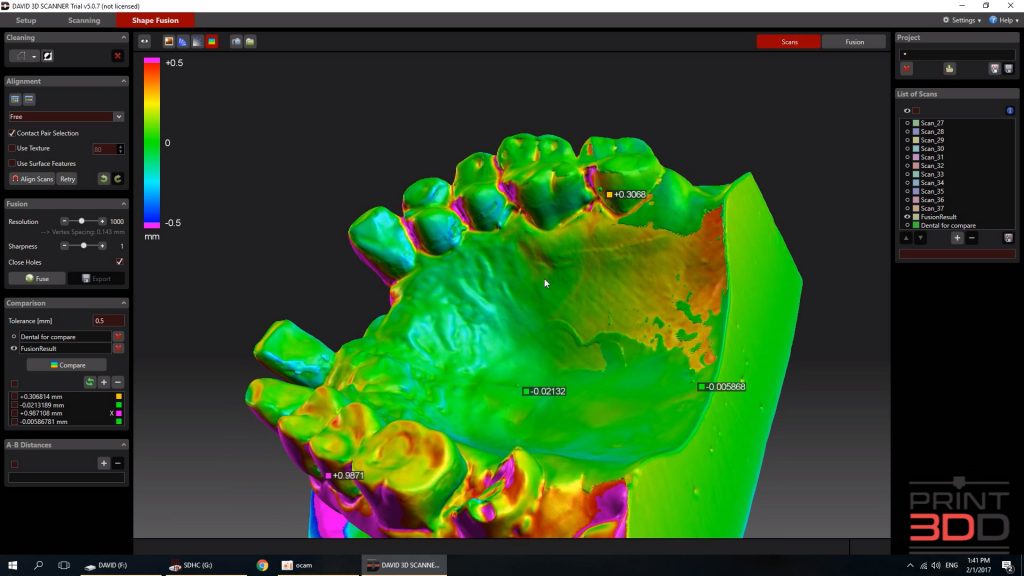

จากรูป จะเห็นว่า Software จะแสดงแถบสีเปรียบเทียบไฟล์ 3มิติ สองไฟล์ว่ามีความแตกต่างกันอย่างไร อีกทั้งหากคลิ๊กที่จุดใดๆ ก็จะแสดงค่าความแตกต่างในหน่อย มม.

จากรูป จะเห็นว่า Software จะแสดงแถบสีเปรียบเทียบไฟล์ 3มิติ สองไฟล์ว่ามีความแตกต่างกันอย่างไร อีกทั้งหากคลิ๊กที่จุดใดๆ ก็จะแสดงค่าความแตกต่างในหน่อย มม.


ฟังก์ชั่นลดทอน Polygon
ที่ทำมาได้ดีมาก ก่อนอื่นต้องบอกก่อนว่ายิ่งเครื่องสแกนดีๆไฟล์ที่ได้จะใหญ่มาก ยกตัวอย่างไฟล์ที่ได้จากการสแกน David SLS3 8ช็อตต่อกันมีขนาดถึง 200-300MB ซึ่งการนำไปใช้จริงใช้ไฟล์แค่ 20MB ก็เกินพอแล้ว ฟังก์ชั่นในการลดทอนไฟล์นั้นทำออกมาได้ดีมาก มี Software หลายตัวที่สามารถลดทอน Mesh ได้แต่เมื่อลดความสวยหรือความคมของงานก็ลดตามด้วย แต่ตัวนี้ยังคงสภาพความคมของงานอยู่ทำออกมาได้ค่อนข้างดีเลย แนะนำครับ

ดังนั้นจึงเห็นได้ชัดเจนเลย SLS3 ภายใต้ HP นั้นคุ้มค่ามาก โดยทาง Print3Dd ขายในราคาเท่าเดิม แต่ได้ Software เป็น David Pro5
Product : DAVID SLS-3 HD 3D SCANNER / HP 3D Structured Light Scanner Pro S3
