Preview WaxJet400/410 มาดูเครื่องฉีดเทียน 3มิติ ความละเอียดสูง

ก่อนอื่นบทความนี้เป็นการถอด Video แสดงขั้นตอนการทำงานของเครื่องให้เห็น Process ทั้งหมดเลยก็ว่าได้

Pre-Printing Process

ขั้นแรกออกแบบชิ้นงานที่ต้องการโดยใช้ CAD ในที่นี้เป็นแหวนใช้ Rhino, กรณีเป็นใบพัด ส่วนประกอบเครื่องจักร อาจจะใช้ Solid Work — แล้วแต่ความถนัดของแต่ละบริษัท

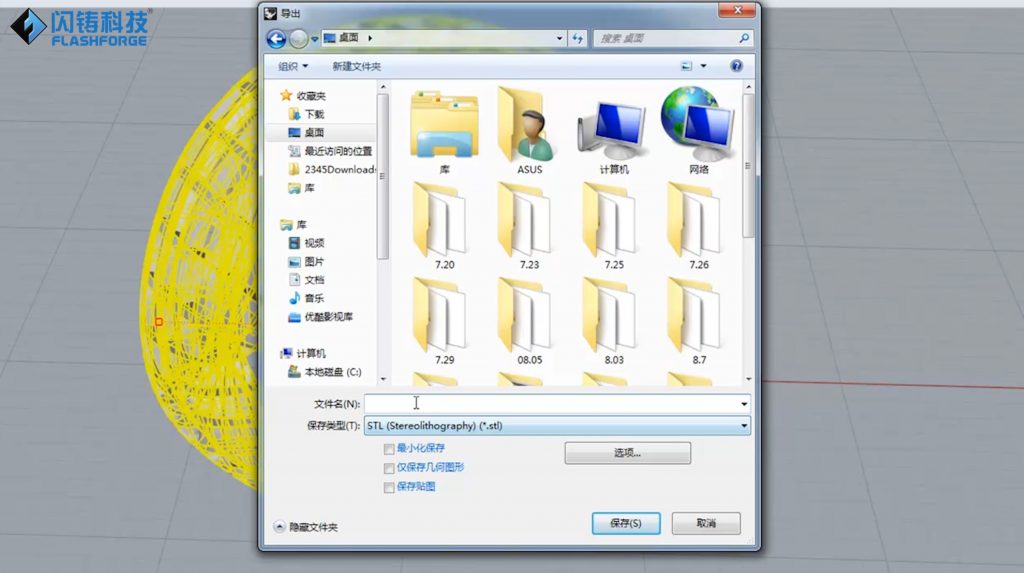

Export หรือ Save งานเป็นไฟล์ STL ไฟล์มาตรฐานในการพิมพ์ 3มิติ

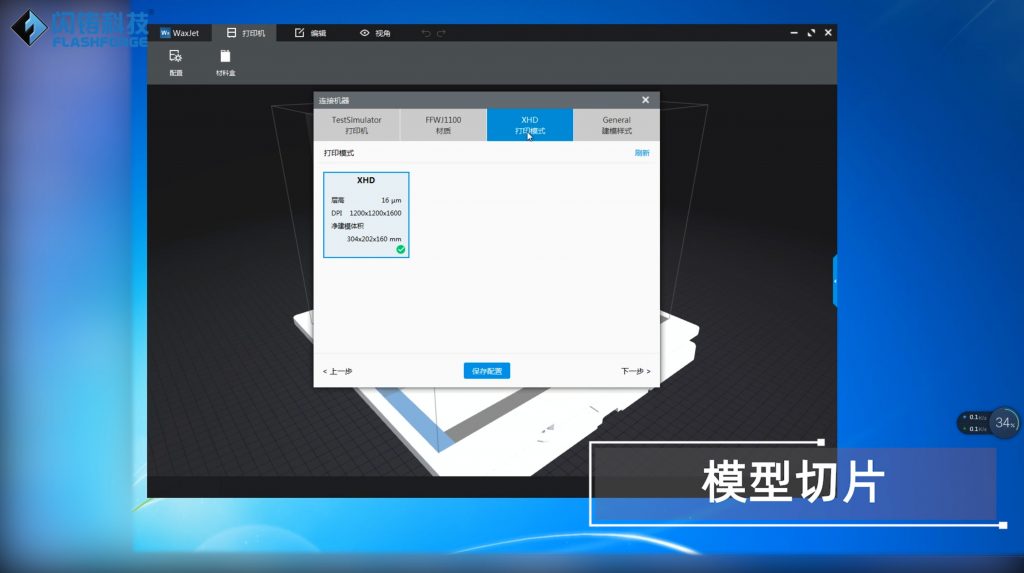

Flashforge มี Software Slicer ของตัวเองชื่อ WaxJet สามารถกำหนด Parameter ต่างๆเองได้

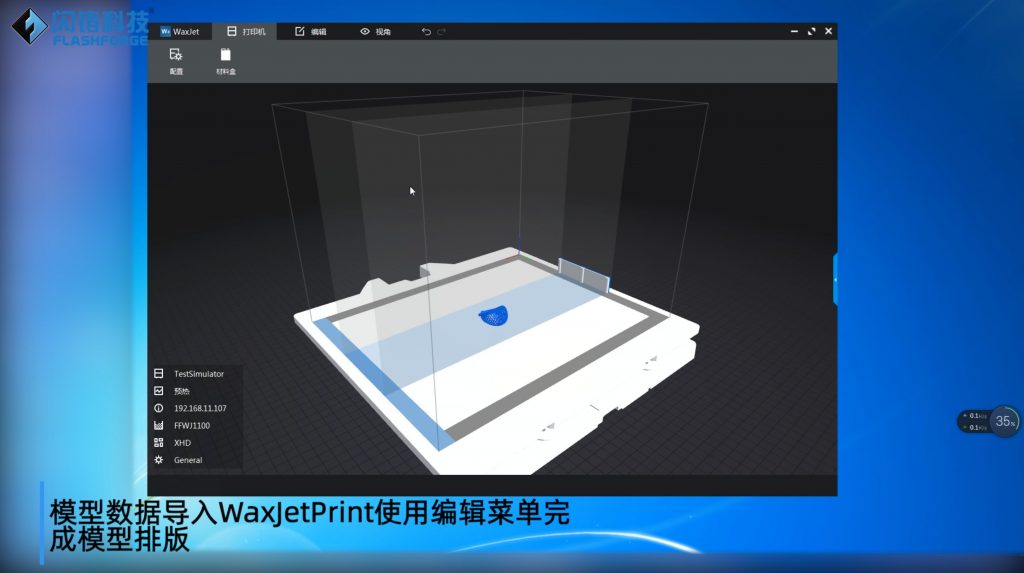

import ไฟล์ของเราเข้า เราจะ import กี่ไฟล์ก็ได้ จะพิมพ์ทีเดียว 50 แบบไม่เหมือนกันก็ได้

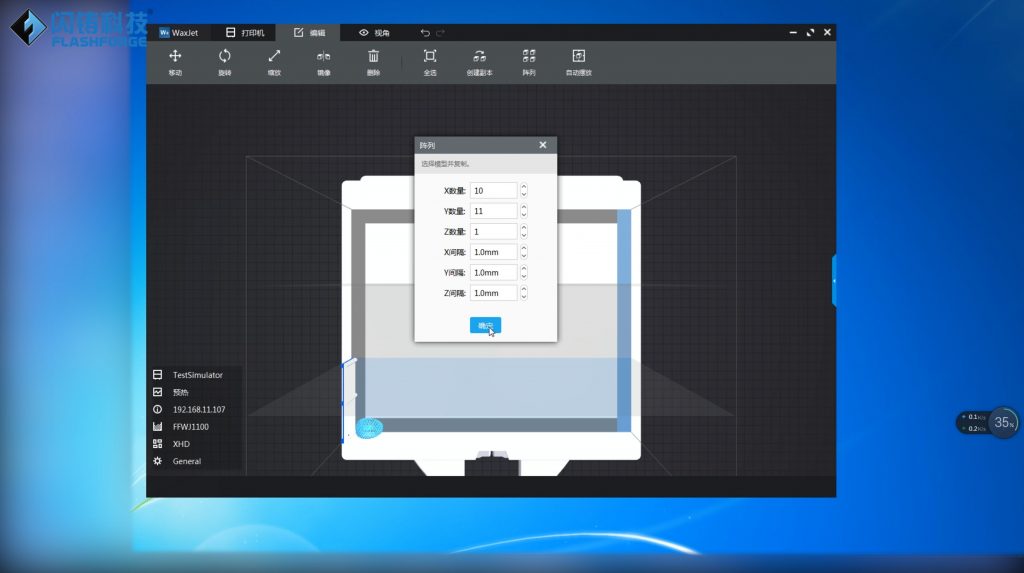

ในตัวอย่างเป็นการพิมพ์ชิ้นงานเดี๋ยวกัน จำนวนมาก สามารถใส่เพิ่มจำนวนในนี้เลยก็ได้ ในตย. เป็นการ Duplicate ชิ้นงาน 10*11 ทั้งหมด 110 ชิ้น

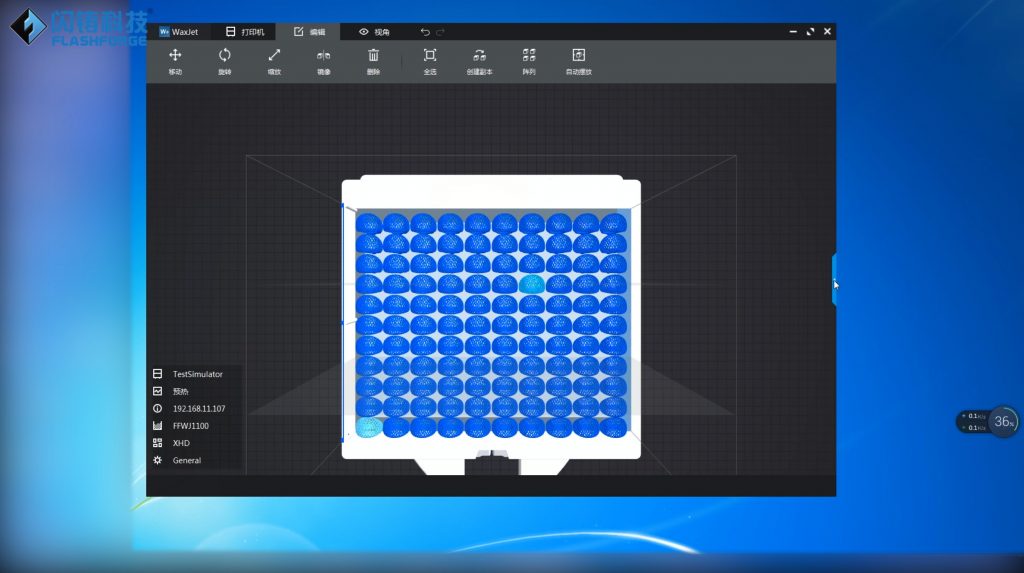

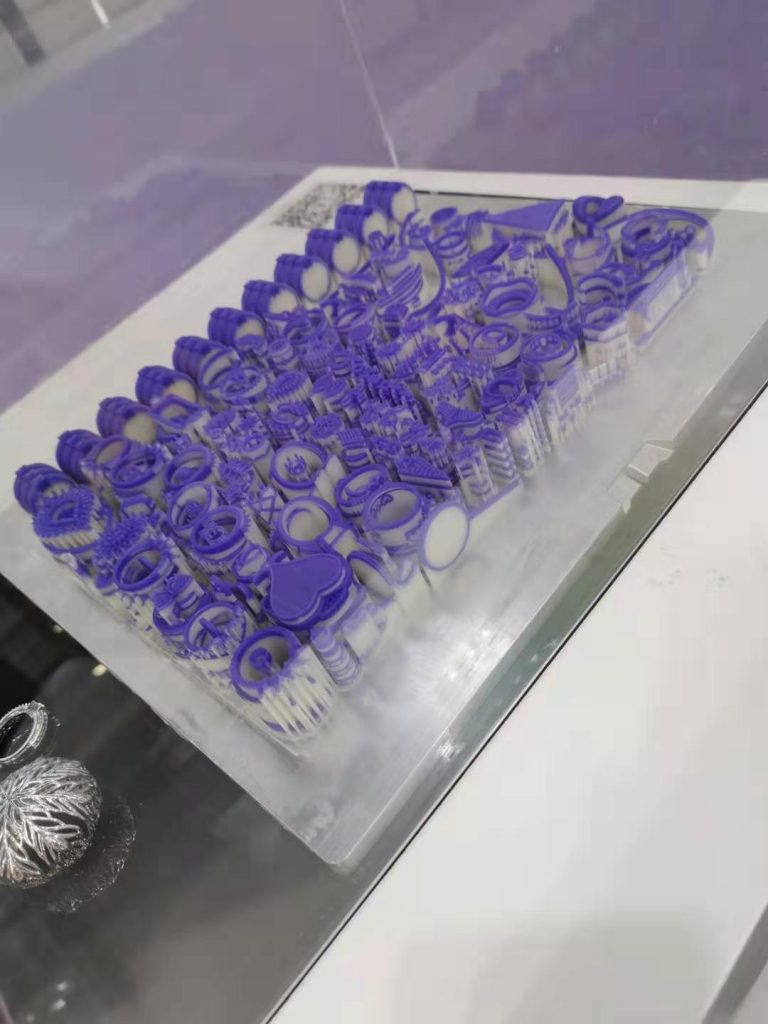

เครื่องทำการเว้นระยะให้เอง ได้จำนวน 110ชิ้น สามารถกด Submit เข้าสู่กระบวนการพิมพ์ได้เลย (ต่อสายเข้ากับ PC โดยตรง หรือเอา USB ไปเสียบก็ได้)
ไม่จำเป็นต้องพิมพ์งานแบบเดียวกัน แบบละอย่างเลยก็ได้

Printing Process

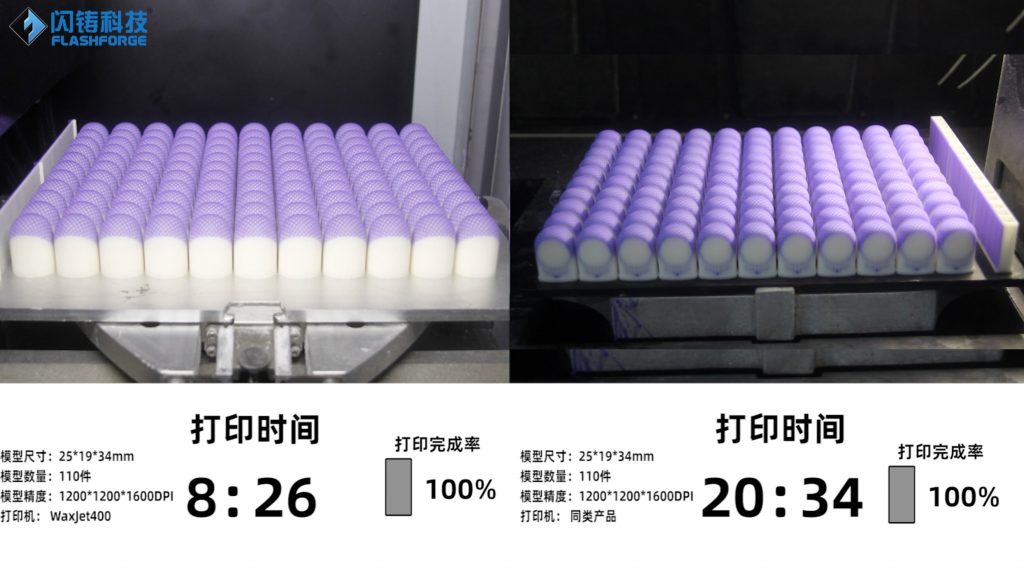

(ช้าย)เครื่อง WaxJet ฐานพิมพ์จะเคลื่อนที่ซ้ายขวา (ขวา)เครื่องที่คล้ายกัน จะเคลื่อนฐานจะอยู่นิ่ง หัวฉีด Jet จะเคลื่อนที่

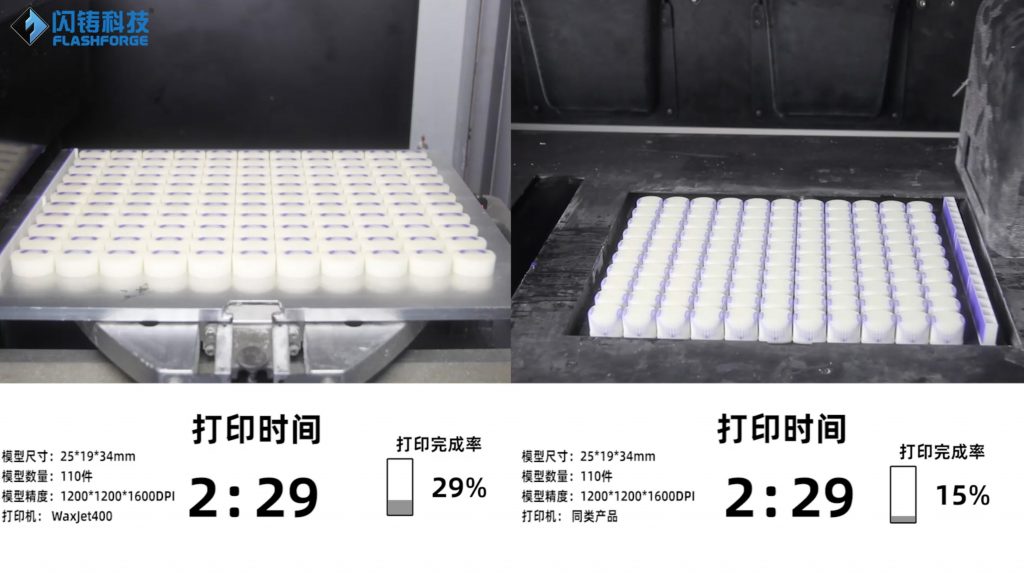

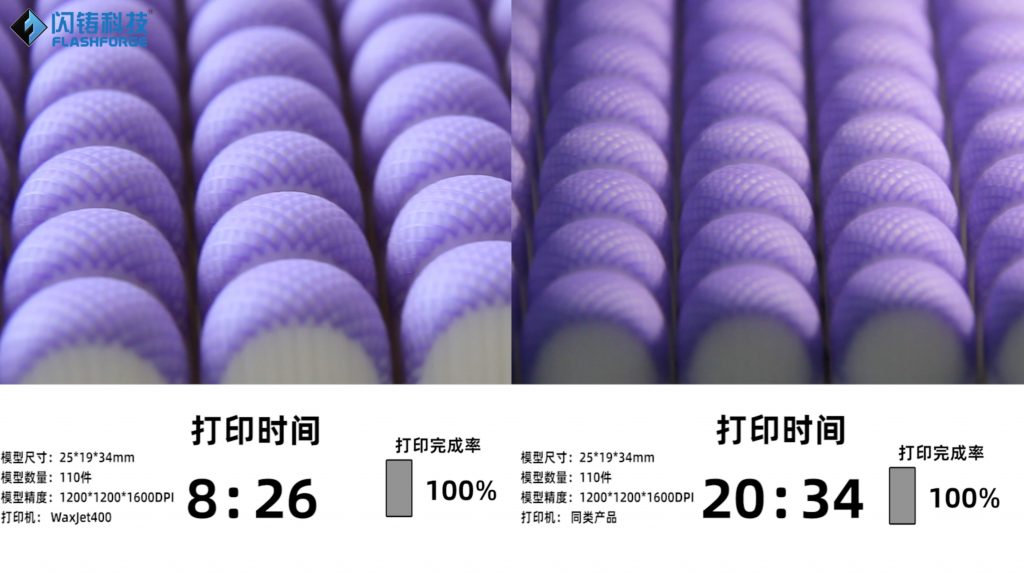

พิมพ์ไฟล์เดียวกันขนาดเท่ากัน ความละเอียดเท่ากัน จะเห็นว่า WaxJet สามารถทำงานได้เร็วกว่ามาก
เปรียบเทียบเมื่อพิมพ์เสร็จ
ระบบ SLA พิมพ์ได้เช่นกันแต่ใช้เวลาที่นานกว่า และต้องแกะ Support เมื่อหล่อเสร็จจึงต้องมี Process เก็บงาน

Post-Printing Process

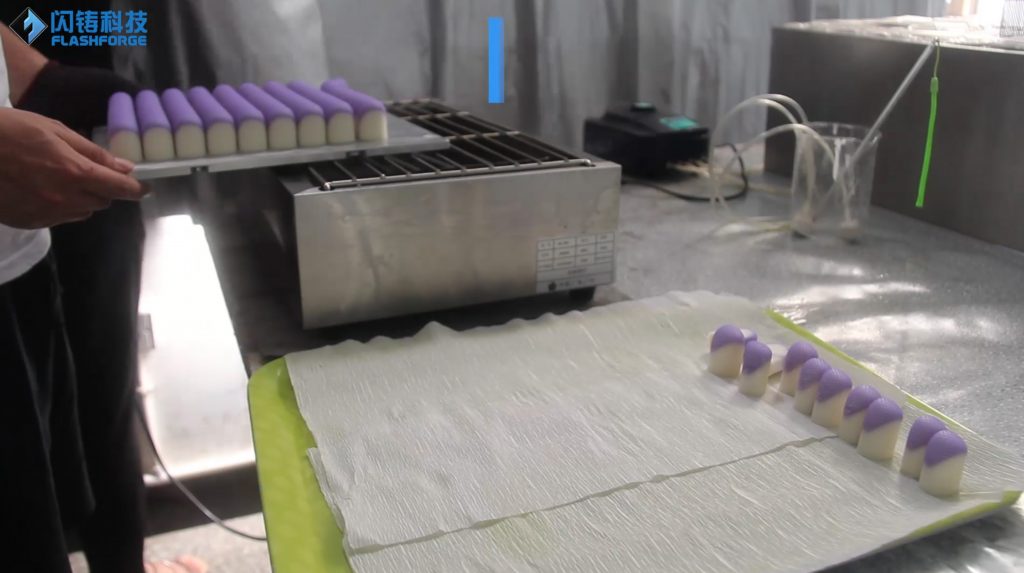

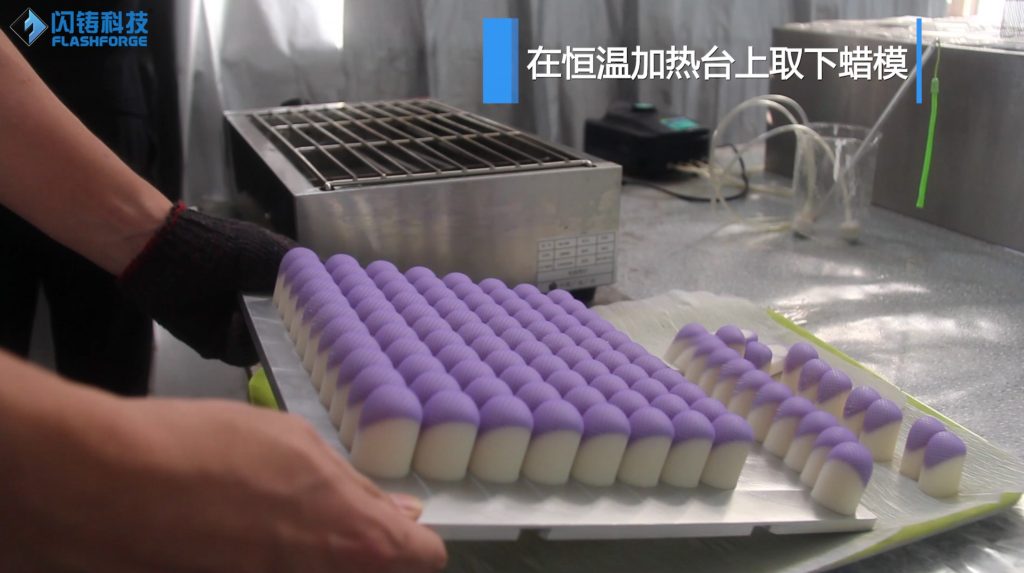

พิมพ์ออกมาเสร็จ แกะออกจากฐานโดยเครื่องทำความร้อนละลายให้ Wax สีขาวนิ่ม จะเห็นว่าเอาออกง่ายมาก (ถ้าเป็นเมื่อไทยใช้ เตาปิ้งลูกชิ้นก็ได้คับ)
หลุดออกที่ละแถว (Wax สีขาวจะมี Glass Transition Temp ช่วย 42-45c)

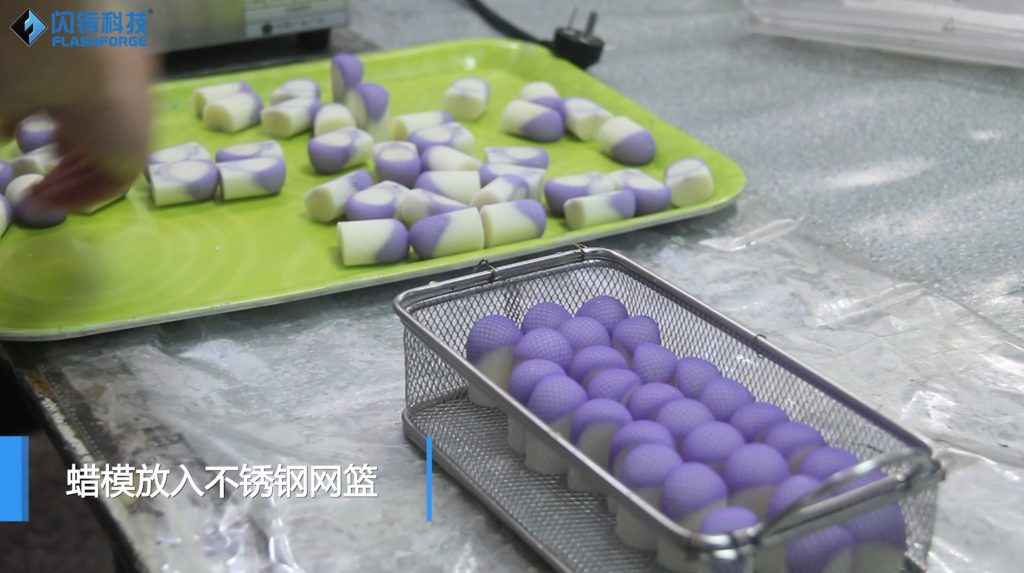

จัดเรียงใช้ตระเกียงพร้อมต้ม

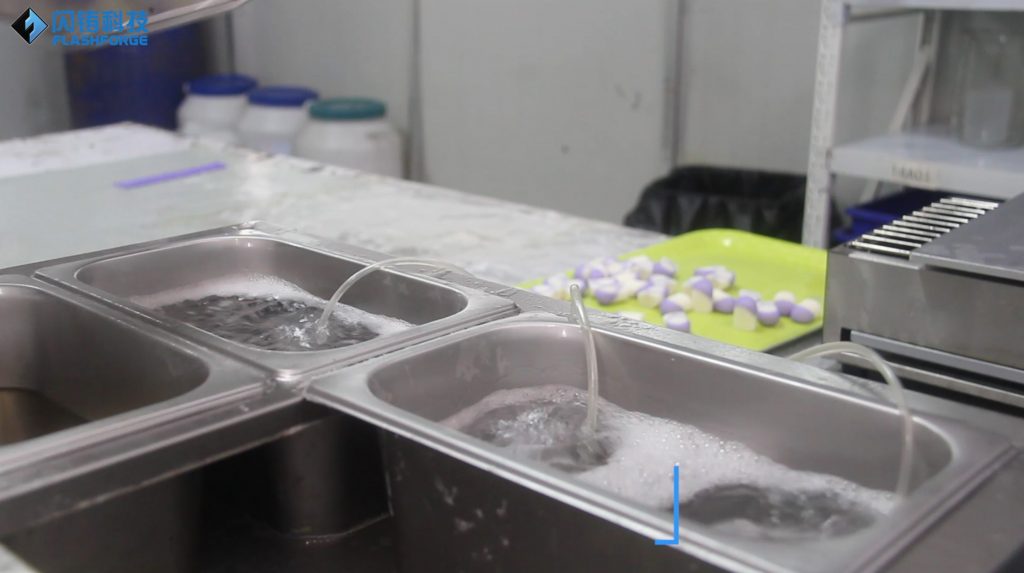

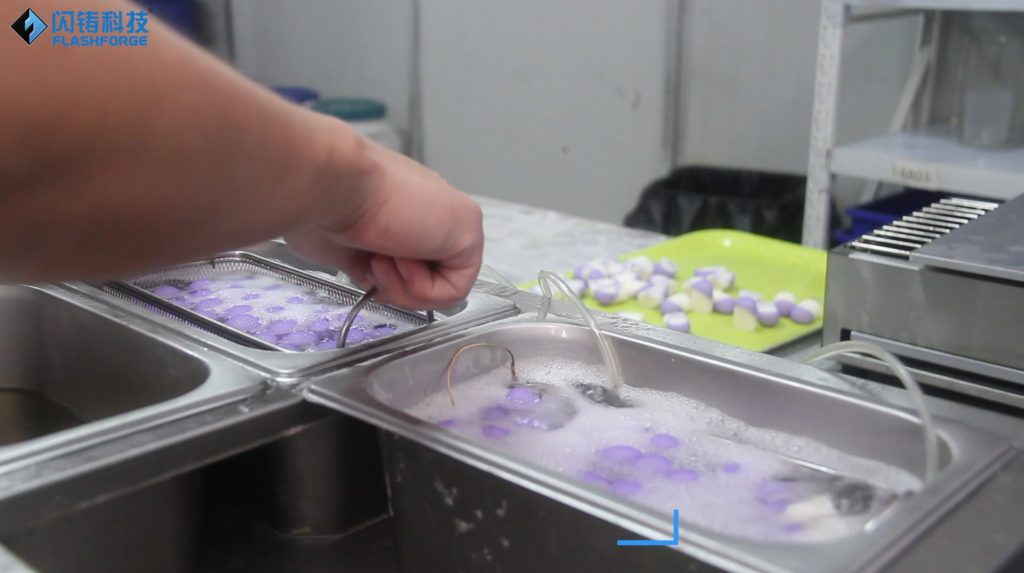

เตรียมอ่างไว้ 3หลุม เหมือนซักผ้าหลุมแรกสกปรก น้ำกลาง และ น้ำใสสุดท้าย อุณหภูมิที่ใช้ไม่สูงมาก ช่วง 42-45c ค่อนข้างปลอดภัย
ใช้ปั้มลมเติมอากาศ เพื่อให้เกิดการไหลของกระแสน้ำกวนชิ้นงานไปมา ช่วยให้การละลายทำได้เร็วขึ้น
เมื่อล้างเอาส่วน Wax Support สีขาวออกแล้ว ผึ่งให้แห้งและ เข้าขั้นตอนติดก้านเทียน

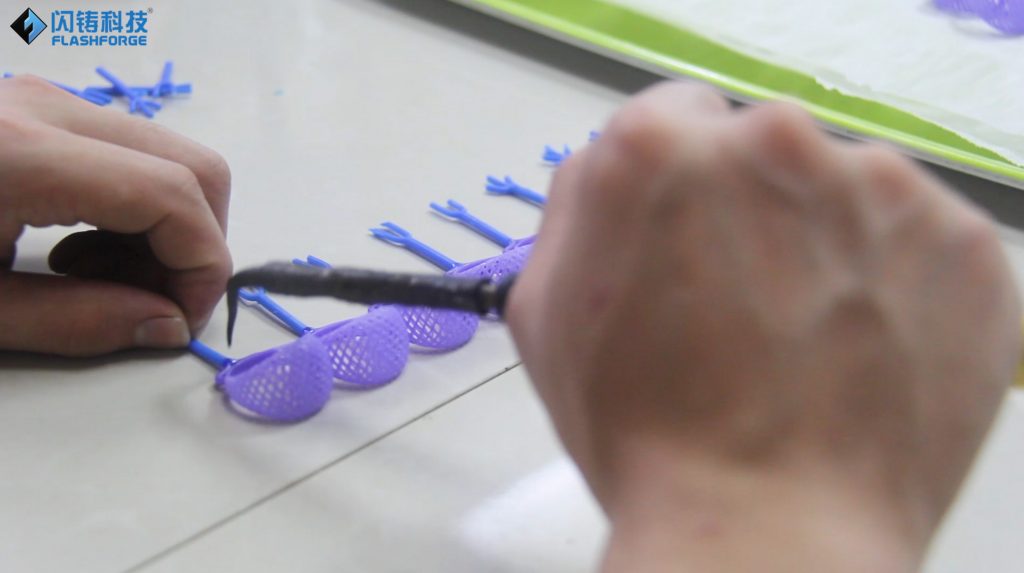

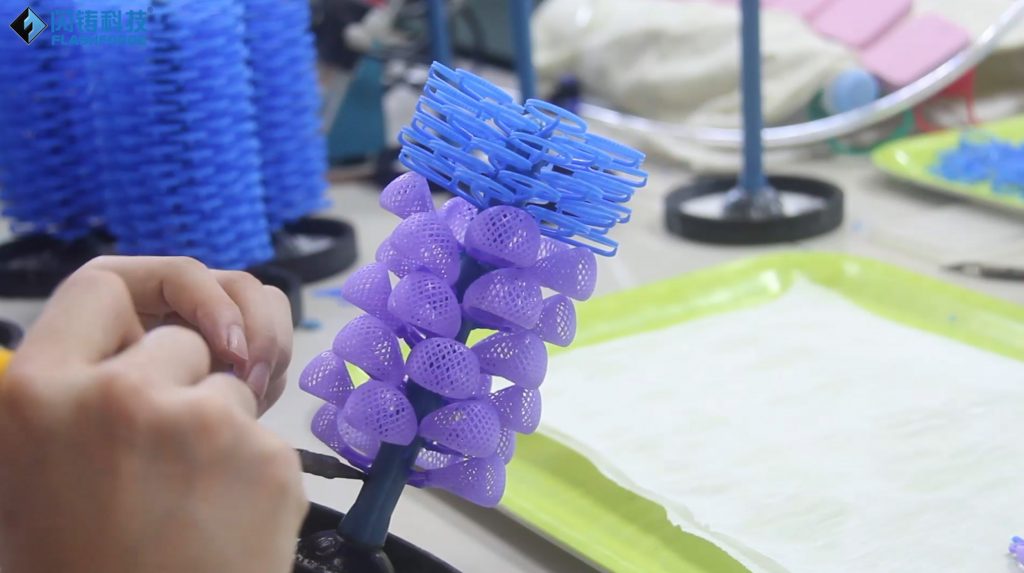

เอาไปติดต้นเทียนเลย

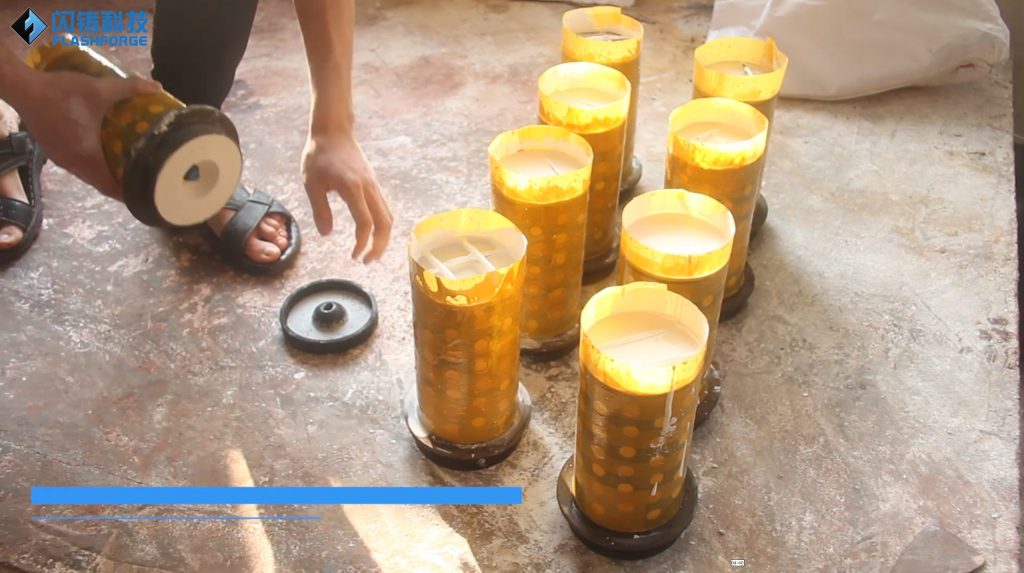

เตรียมเทปูน ทำเหมือนขั้นตอนปกติเลย จะเห็นว่าโรงงานที่ทำงานกันอยู่ไม่ต้องเปลี่ยนขั้นตอนการทำงานเลย แทนที่จะฉีดเทียนตามโมล เรา Direct Print เลยไม่เปลื้องโมล เปลื้องแบบ ไม่มี Fixed Cost สามารถทำงานได้หลากหลาย
หลังดูดสูญญากาศ ปลอดให้ปูนแห้งกัน

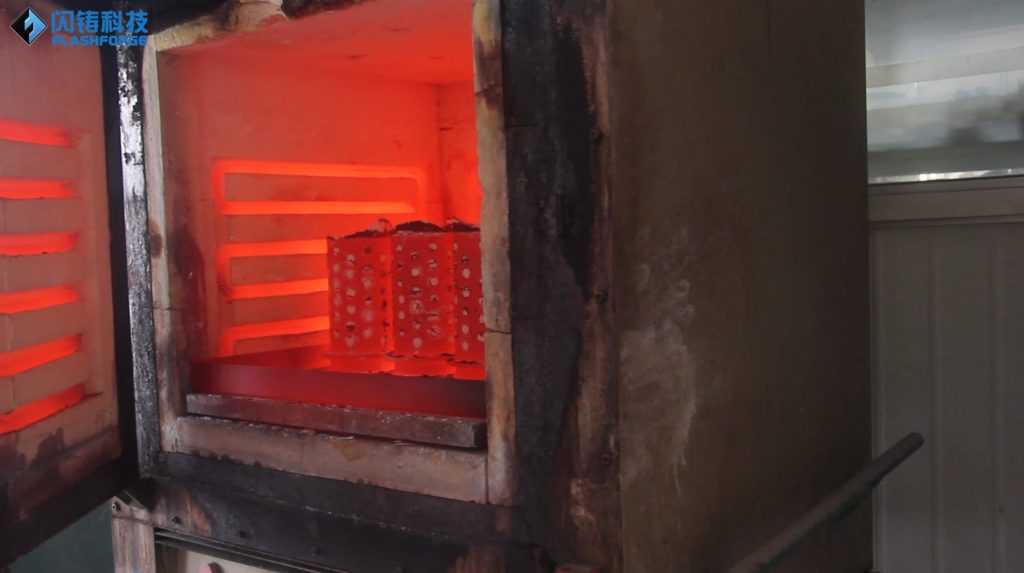

เอาเข้าเตาเผา เพื่อให้เทียน Evaporate ระเหยออกไป เพื่อให้เกิดช่องว่างในกระบวนการเทโลหะมีค่าต่อๆไป

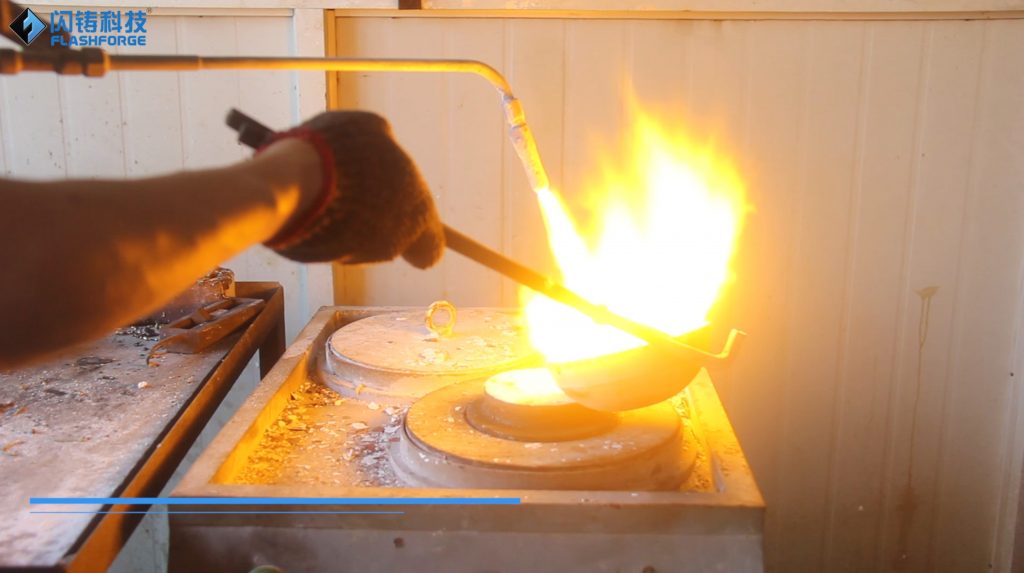

เทโลหะหลอมเหลวลงไปในปูน

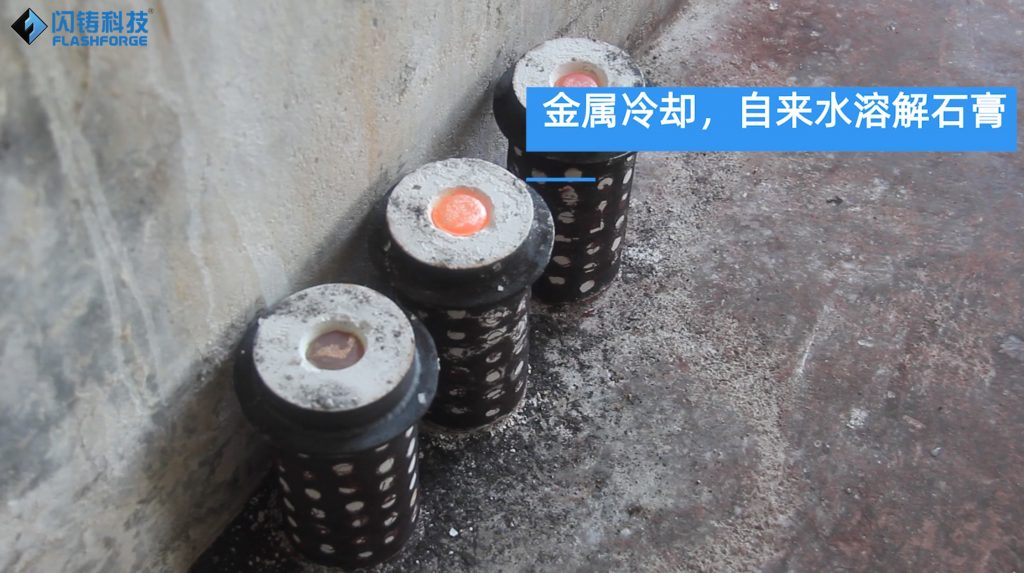

รอให้โลหะเย็นตัว

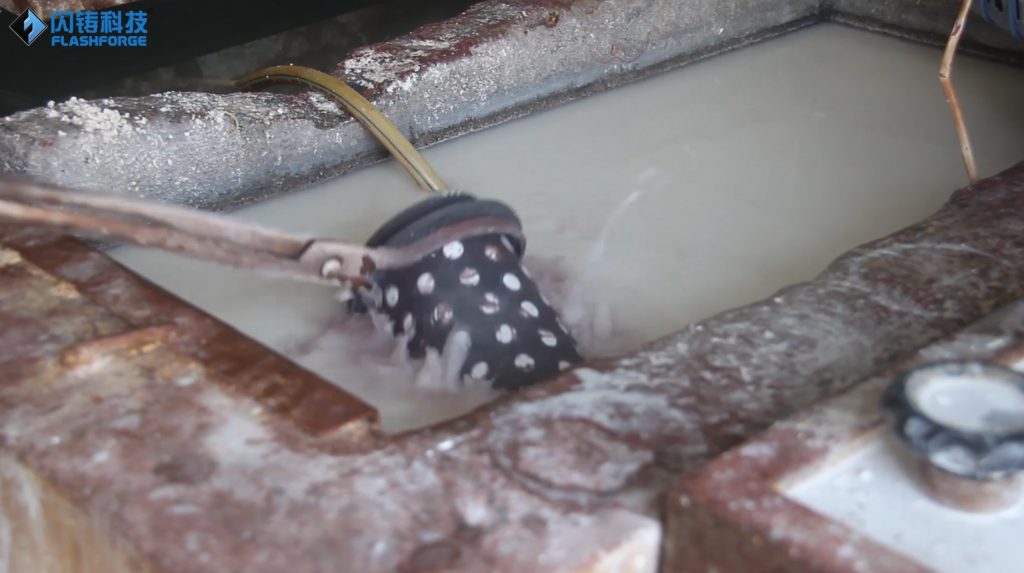

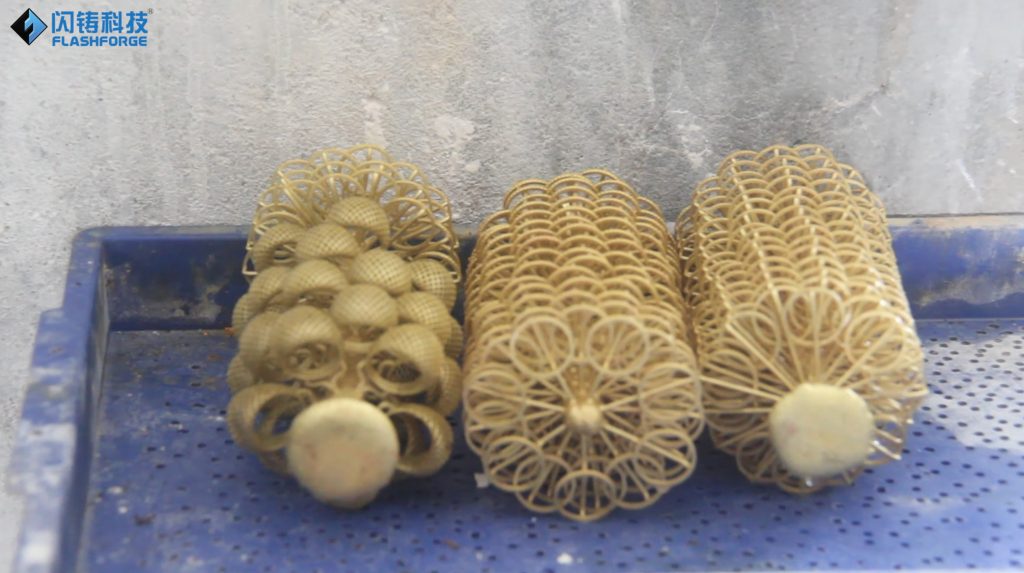

ล้างปูนออก

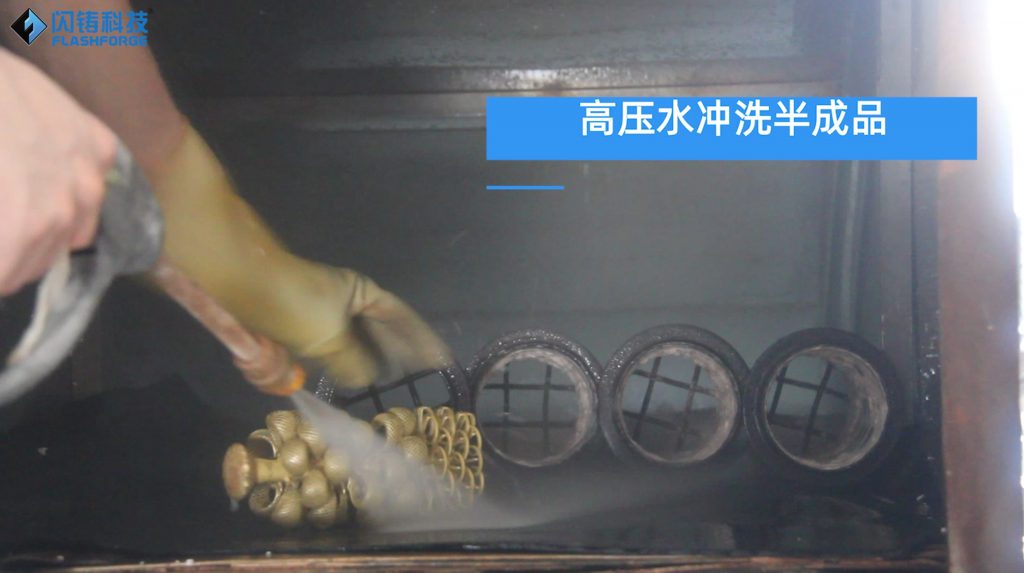

ทำความสะอาดด้วยน้ำ (ใช้เครื่องฉีดน้ำอัดแรงดัน ระวังส่วนที่เปราะด้วยนะครับ)
มาตากงานให้แห้งเพื่อเตรียมใน Process Finishing ต่อไป

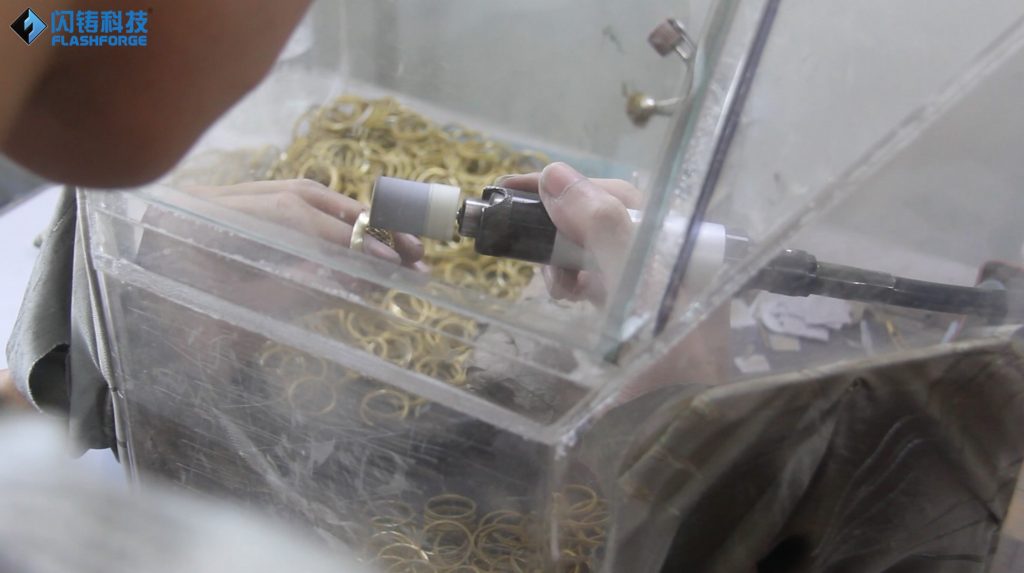

Polishing ด้วยเครื่องมือต่างๆ อันนี้แล้วแต่โปรเซสของแต่ละที่ หากเป็นงานแบบวิศวะก็แต่ลบคมทำให้เรียบ หากเป็นงานเครื่องประดับก็ทำให้มันวาว

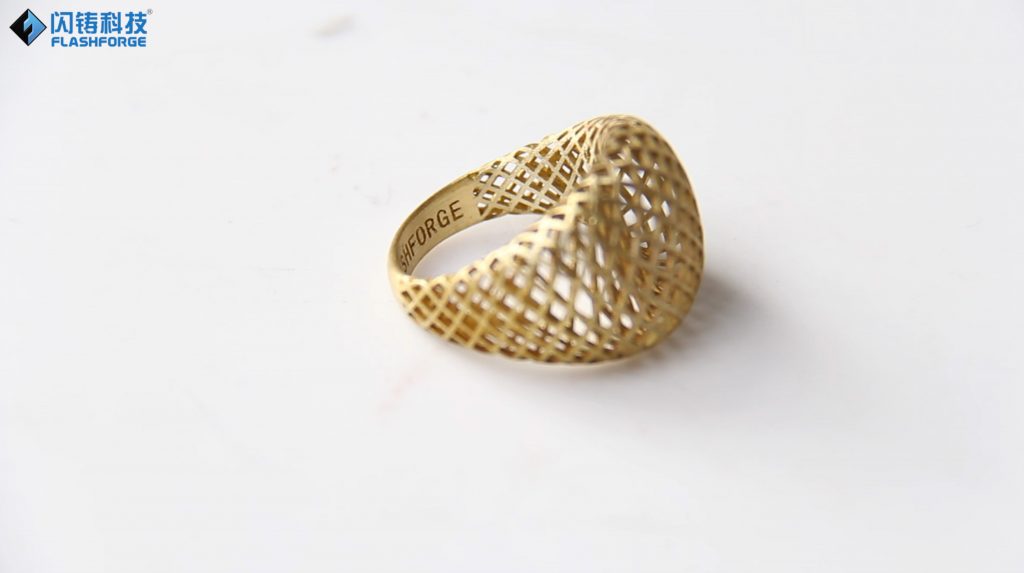

Final Product ใช้เวลาตั้งแต่การพิมพ์อยู่ราวๆ วันครึ่ง
