Software Einscan-SE&SP

Download  – Software Einscan SE&SP  ที่นี่ <—

Download  – คู่มือ Einscan SE&SP  ที่นี่ <—

การเริ่มต้นใช้งาน Einscan SE&SPการแก้ไขปัญหาเบื้องต้นการบำรุงรักษา

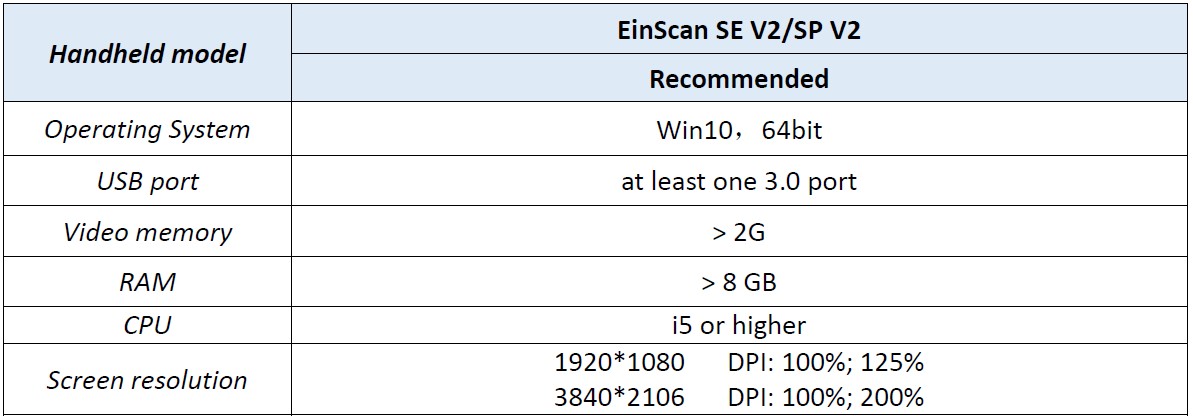

สเปคคอมพิวเตอร์ที่ต้องการ

การประกอบเครื่องแสกน และการเชื่อมต่อ (Assembly and Connect Scanner)

การประกอบตัวเครื่อง

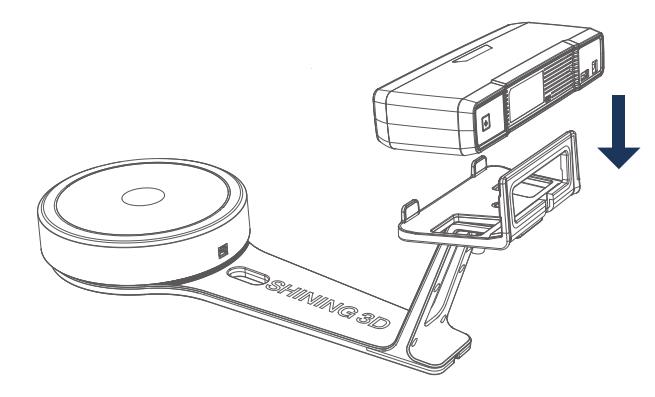

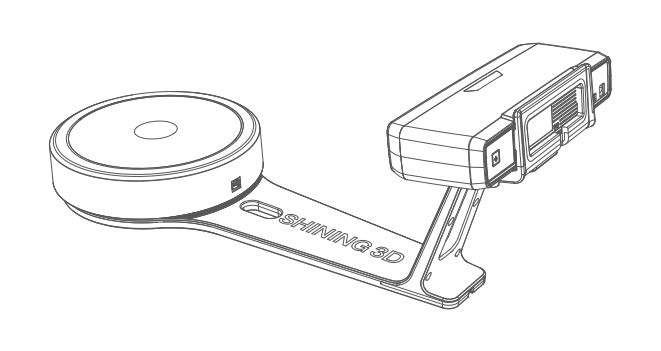

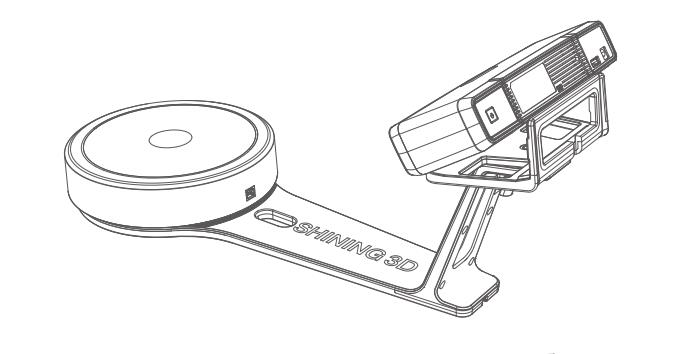

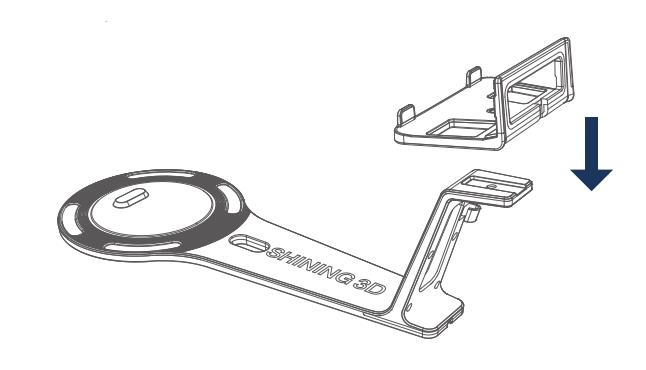

  • ติดตั้งแท่นยึดแสกนเนอร์ + ติดตั้งแสกนเนอร์

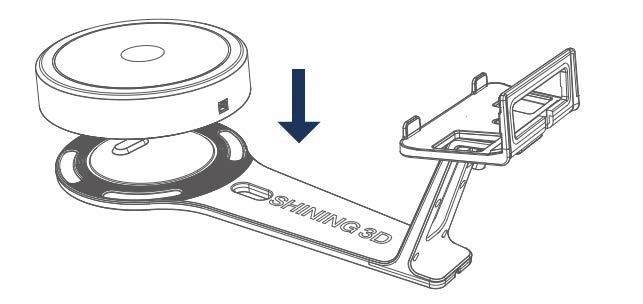

  • ติดตั้งถาดหมุนชิ้นงาน

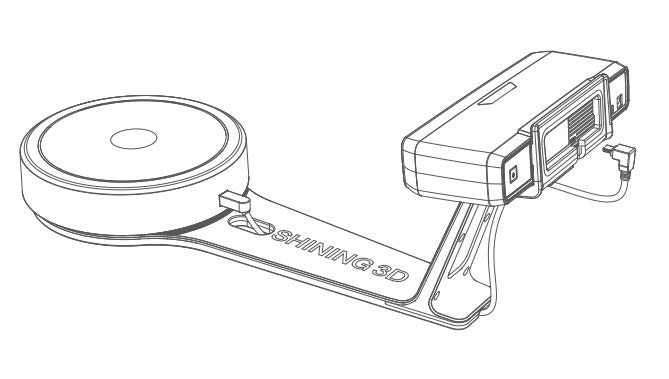

  • เชื่อมต่อสายสัญญานระหว่างถาดหมุนกับแสกนเนอร์

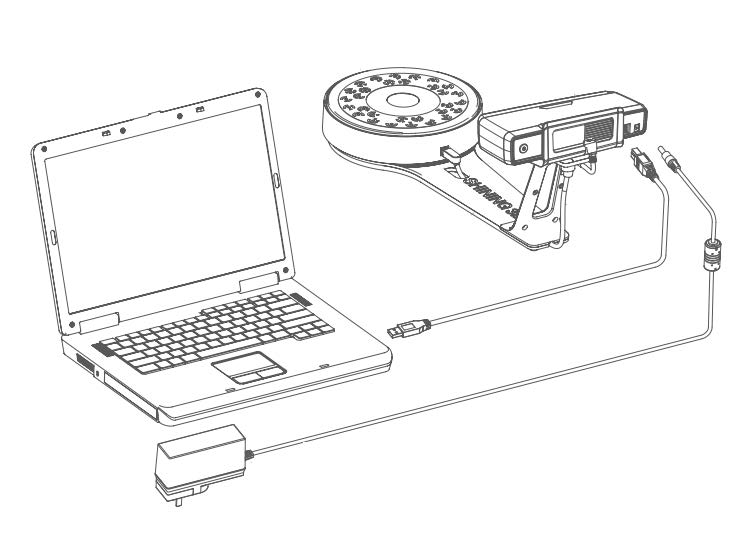

  • เชื่อมต่อสายพาวเวอร์กับอแดปเตอร์ชิ้นงาน
  • เชื่อมต่อสาย USB กับคอมพิวเตอร์

สัญลักษณ์ SS คือช่อง USB 3.0

การคาริเบรตชั่น (Calibration)

เริ่มต้นการแสกน (Start Scan)



การสร้างโปรเจค (Create Project)

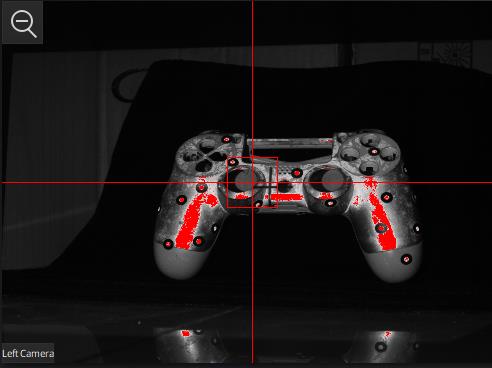

ระยะการแสกนที่เหมาะสม (Working Distaance)

  • ให้สังเกตุที่ เงาของเครื่องหมายบวก (+) ต้องเข้ม ชัด ไม่เบลอ หรือ แสงน้อยเกินไป


การตั้งค่าถาดหมุน (Turntable)

  • Align mode = 1. Turntable Alignment (ใช้ถาดหมุนในการเชื่อมผิว) | 2. Turntable Coded Target Alignment (ใช้มาร์คเกอร์ในการเชื่อมผิว) | 3. Feature Alignment (ใช้ผิวของวัตถุในการเชื่อมผิว)
  • Turn Table Steps = เลือกจำนวนครั้งในการหมุน
  • Turntable Speed = ความเร็วในการหมุน
  • Skip Turntable Location Verify = หากเปิดใช้งานจะใช้ข้อมูลแสกนในการเชื่อมผิวโดยตรง เหมาะกับการไม่เคลื่อนย้ายแสกนเนอร์ และชิ้นงาน จะได้ความแม่นยำที่สุด

ความแตกต่าง Resolution

แสกน (Scan)

  • เริ่มการแสกนวัตถุ




การเชื่อมต่อผิว (Align)

  • หากมีการแสกนมากกว่า 1 Project สามารถใช้คำสั่ง Alignment (การเชื่อมผิว) เพื่อเป็นการรวมผิวงานการแสกน

การปรับแต่งไฟล์หลังจากการแสกน (Post Process)

ทำไฟล์แสกนให้เป็นผิว 3 มิติ (Mesh Model)

  • Mesh Model =  Water Tight  (เลือกแสกนไฟล์ให้ตัน) | Unwatertight (เลือกไฟล์งานใกล้กลวง Hollow)

คำสั่งปรับแต่งไฟล์ต่างๆ (Mesh Optimization)

  • Filter

  • Fill Holes



  • Simplification

  • Mesh optimization

  • Remove Floating Part

  • Texture Remapping


วิธี Export Files และความแตกต่างแต่ละนามสกุลไฟล์ (Export Files)

สามารถไปรับชมคลิปวิดิโอทั้งหมดได้ที่ด้านล่างเลยครับ
ARVE Error: need id and provider



วิธีตั้งค่าการ์ดจอ

  • หากเกิดการแจ้งเตือนดังนี้ให้ไปแก้ไขที่ NVDIA Control Panel
