Survey 3D Scanner (สแกนสถานที่)/ Space Capture

Reality Capture สถานที่เป็นอีกหมวดหนึ่งที่กำลังได้รับความนิยม โดยอาจแบบการใช้งานเป็น 2ส่วนคือ 360oTour การท่องเที่ยวดูสถานที่เสมือนจริง และอีกส่วนนำไปใช้ด้านการวัด/สำรวจ/เก็บรักษา BIM (Building Information Modeling) เอาไปใช้วัดขนาดขนาดห้อง ขนาดเครื่องจักร เพื่อคำนวนวางแผนการก่อสร้าง โดยหลักการเก็บข้อมูล 3มิติห้อง, สถานที่ indoor ทำโดยการถ่ายภาพส่วนต่างๆของห้อง จากจุดไปอีกจุดไม่เกิน 2เมตร นำข้อมูลที่ได้มาต่อใน Software เพื่อให้เกิดโมเดล 3มิติ (Point cloud หรือ Mesh) เพื่อไปใช้ต่อเชิงบันเทิง, ท่องเที่ยว, สร้างประสบการณ์เสมือน หรือ นำไปใช้เชิงวิเคราะห์วัด ขนาด ปริมาตร จัดเก็บ Digital Data ต่อไป

สามารถทำงาน Outdoor ได้เช่นกัน ในการ Survey สถานที่ หาระยะในระดับ 3มิติ วัดปริมาตรสถานที่ เอาไปใช้กับงานก่อนสร้าง AEC Architect – Engineering – Construction อนุรักษ์โบราณสถาน
สแกนสถานที่ 3D อาคาร, Virtual Tour, สร้างโลกเสมือน, Survey
Virtual Tour, 360oTour เก็บสถานที่เป็นข้อมูล Digital เพื่อนำมาให้คนมีประสบการณ์เหมือนได้เที่ยว

สามารถทำงาน Outdoor ได้เช่นกัน ในการ Survey สถานที่ หาระยะในระดับ 3มิติ วัดปริมาตรสถานที่ เอาไปใช้กับงานก่อนสร้าง AEC Architect – Engineering – Construction อนุรักษ์โบราณสถาน

เทคนิคในการสแกน 3มิติ Indoor อาจแบ่งเป็น 3 ส่วนได้ดังนี้

  • Photogrammetry เป็นการถ่ายรูปจำนวนมาก ด้วยกล้องมือถือ, DSLR, กล้อง 360o นำไฟล์ที่ได้ไปสร้างเป็นไฟล์ 3มิติ Software เฉพาะทาง
  • LIDAR/ Laser Scan ใช้เครื่องสแกนเนอร์ ระบบเลเซอร์สร้างมาเพื่อการสแกนสถานที่ เช่น Leica BLK360 — ระบบนี้แพงสุด แต่ข้อมูลเชิงวิเคราะห์แม่นยำมาก
  • Matterport กล้องถ่ายรูป 3มิติ ที่กล้องถ่ายภาพเก็บข้อมูลรูปภาพ 360o และกล้อง Infrared สร้างข้อมูล 3มิติ — ระบบนี้ใช้งานง่าย เน้นความสวยงามของรูป

Photogrammetry

ระบบการสแกนด้วยภาพถ่ายจำนวนมาก ทำงานโดยการถ่ายรูปหลายๆรูปที่ชิ้นงานที่ต้องการสแกนโดยรูปภาพต้องมีการเหลื่อมกัน หลายๆมุมมอง นำรูปที่ถ่ายอาจจะ 30 – 200รูป มาเข้า Software เพื่อทำการ Generate ไฟล์ 3มิติ, สามารถนำไฟล์ที่ได้ใช้เชิง Engineer, Medical, Movie, Game, AR, AR, Metaverse ข้อดีของระบบนี้คือ ได้ไฟล์ Texture มีความสมจริงๆมากๆ สีสมจริง ข้อเสียคือ Workflow การทำงานยุ่งยาก ต้องมีความรูปและความชำนาญการ (ต้อง Training มากระดับหนึ่งเลย)

  • ถ่ายรูปชิ้นงาน เหลื่อมกัน มุมมองแตกต่างกัน 30 – 200รูป (ใช้กล้องธรรมดา ถ่ายพื้นราบ, ใช้ Drone ถ่ายภาพมุมสูง)
  • นำรูปที่ได้ไปเข้าต่อใน Software
  • ได้ไฟล์ 3มิติ สามารถไปทำงานต่อได้หลากหลาย Engineer, Medical, Movie, Game, VR, AR
  • ข้อดี ไฟล์ที่ได้มี Texture สีสมจริงมาก, ไม่จำกัดขนาดวัตถุที่ต้องการสแกน หัวคน, ภูเขาทั้งลูก
  • ข้อเสีย Workflow การทำงานซับซ้อน ต้องการการ Training

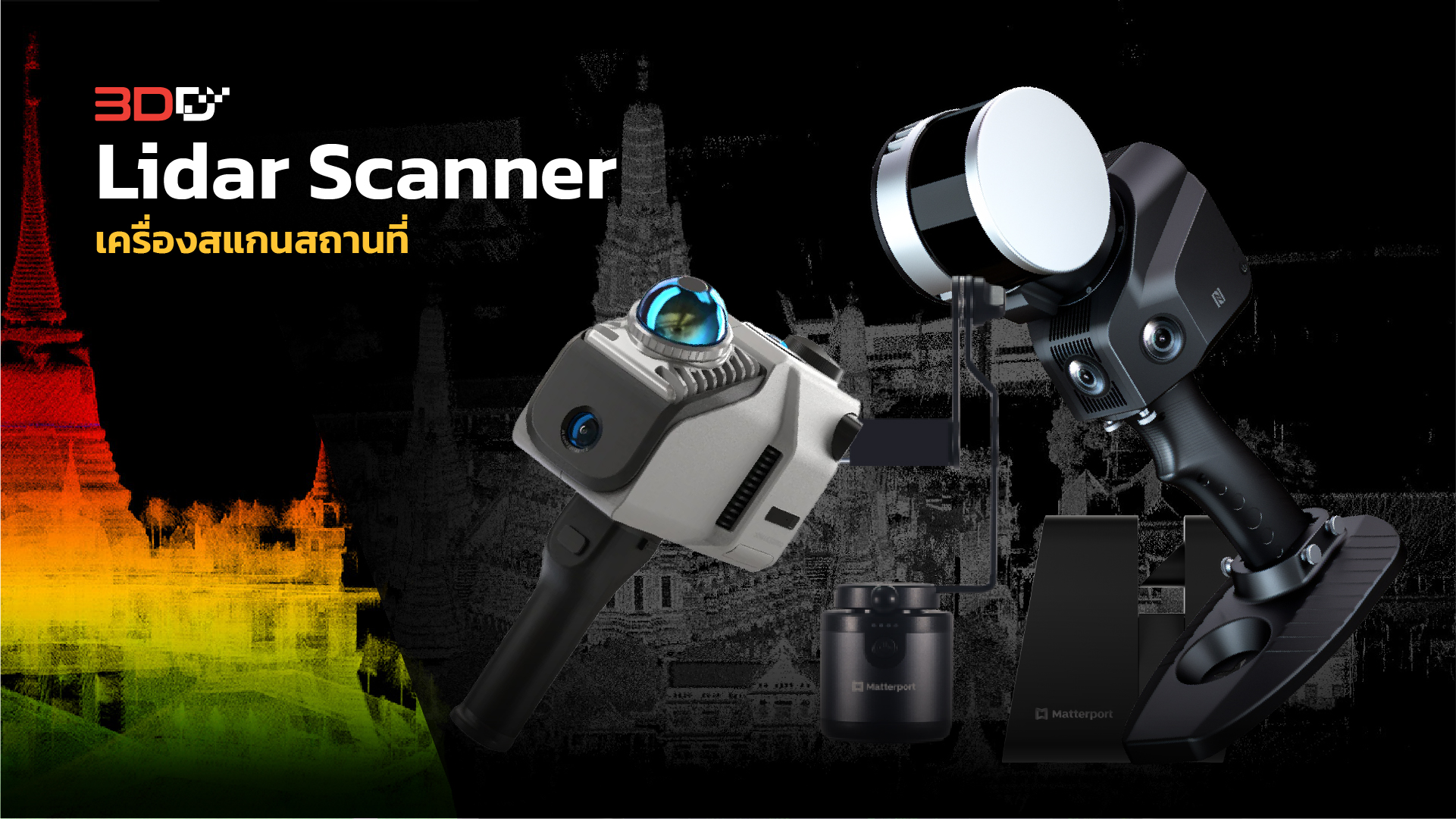

Lidar /Laser Scanner

ระบบนี้ให้เครื่องมือ Laser Scanner ยิงแสงเลเซอร์ ผ่านกระจกหมุนหักเหแสง เลเซอร์จะยิงกระจากไปทั่วบริเวณ 300,000 – 1,600,000 จุด/วินาที กล้องเก็บค่าแสงที่สะท้อนสร้างเป็นจุด Point Cloud ระบบนี้ราคาแพง แต่แม่นยำมากที่สุด นิยมใช้ในเชิงวิศวกรรม สถาปัตยกรรม

  • ใช้เลเซอร์ยิงไปรอบตัว 300,000-1,600,000 จุด/วินาที
  • แม่นยำที่สุด สามารถนำค่าไปวัดระยะ พื้นที่ ปริมาตร
  • แพงที่สุด แต่คุณภาพดีที่สุด
  • ทำงานได้ทั้ง Indoor, Outdoor

Matterport

เป็น Brand ที่ได้รับความนิยมในขณะนี้ เน้นการใช้บริการ Virtual Tour, 360oTour เก็บสถานที่เป็นข้อมูล Digital เพื่อนำมาให้คนมีประสบการณ์เหมือนได้เที่ยวในที่นั้นจริง Matterport รองรับการใช้กล้องมือถือ แต่คุณภาพยังไม่ดีนัก หากเทียบกับ Hardware เช่น Matterport Pro2 เป็นกล้อง 3มิติที่ประกอบด้วย กล้องถ่ายภาพ และกล้อง Infrared เมื่อสั่งการเครื่องจะถ่ายภาพหมุนรอบตัวเอง 360o

  • ราคาไม่แพงมากเมื่อเทียบกับคุณภาพ 138Mega Pixel
  • ใช้งานง่ายผ่าน App ใน iOS และ Android
  • ข้อดี เก็บรูปได้สวยงาม ใช้ง่าย
  • ข้อเสีย ยังไม่เหมาะกับการสแกน Outdoor และยังให้คุณภาพ 3D ไม่ดีเท่า Laser Scanner
