3D Scanner เครื่องสแกนเนอร์ 3 มิติ

3D Scanner หรือ สแกนเนอร์ 3มิติ คือ เครื่องมือในการถ่ายวัตถุหรือเก็บข้อมูลในรูปแบบดิติทัล ไฟล์ที่ได้จากการสแกนเป็น Point Cloud หรือ จุดจำนวนมากในแกน XYZ เรียงตัวเป็นรูปร่าง 3มิติ โดยเราสามารถเอาไฟล์ไปพิมพ์โดยเครื่องพิมพ์ 3มิติ หรือไปทำวิศวกรรมย้อนรอย Reverse Engineer หรือ ทำการ Inspection สินค้าว่าได้ขนาดตรงกับที่ออกแบบหรือไม่ อ่านข้อมูลเพิ่มเติมได้ 3D Scanner คืออะไร ใช้ทำอะไร เลือกแบบไหนให้เหมาะกับงาน  รวมถึงเทคนิคการสแกนงาน  5 Tips & Trick 3D Scanner โดยในปัจจุบันอาจจะแบ่งเครื่องพิมพ์ 3มิติ 4หมวดดังนี้

•  Model 3D Scanner ใช้ถ่ายวัตถุเป็นไฟล์ดิจิทัลโดยมีความ กว้างxยาวxสูง เมื่อบันทึกออกมาเป็นไฟล์ 3มิติ สามารถนำไปใช้ต่อได้มากมาย เช่น นำไปทำอนิเมชั่น, นำไปย่อหรือขยาย แล้วพิมพ์ต่อด้วย 3D Printer นำไปทำ Reverse Engineer, นำไฟล์ไปสอบเทียบเพื่อดูคุณภาพการผลิตว่าตรงกับที่ออกแบบหรือไม่ Inspection
  สแกนเนอร์ 3มิติมีมากมายหลายชนิด แต่ที่ได้รับความนิยมมากที่สุดเป็นแบบ LED Structure และ Laser Scanner

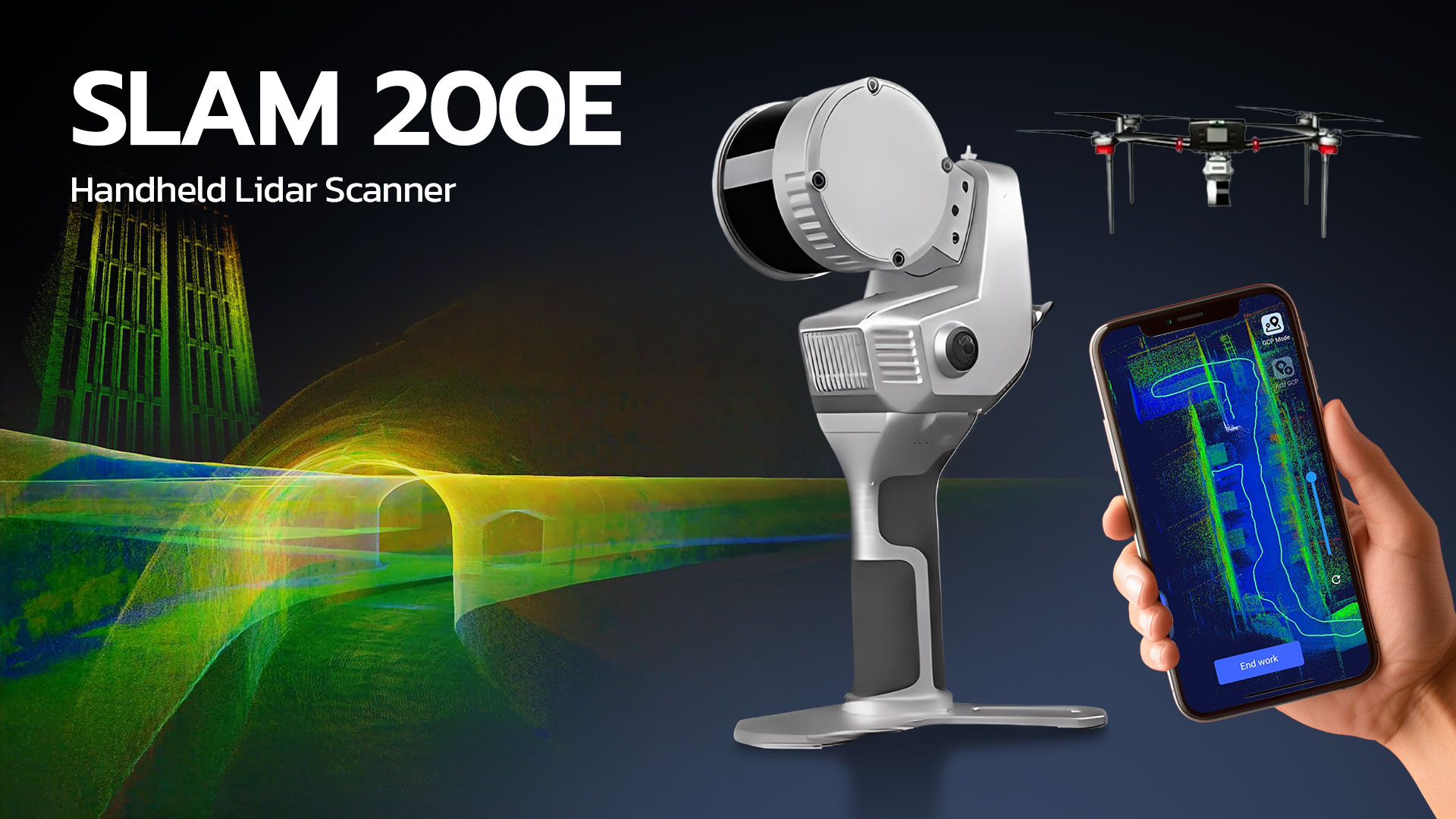

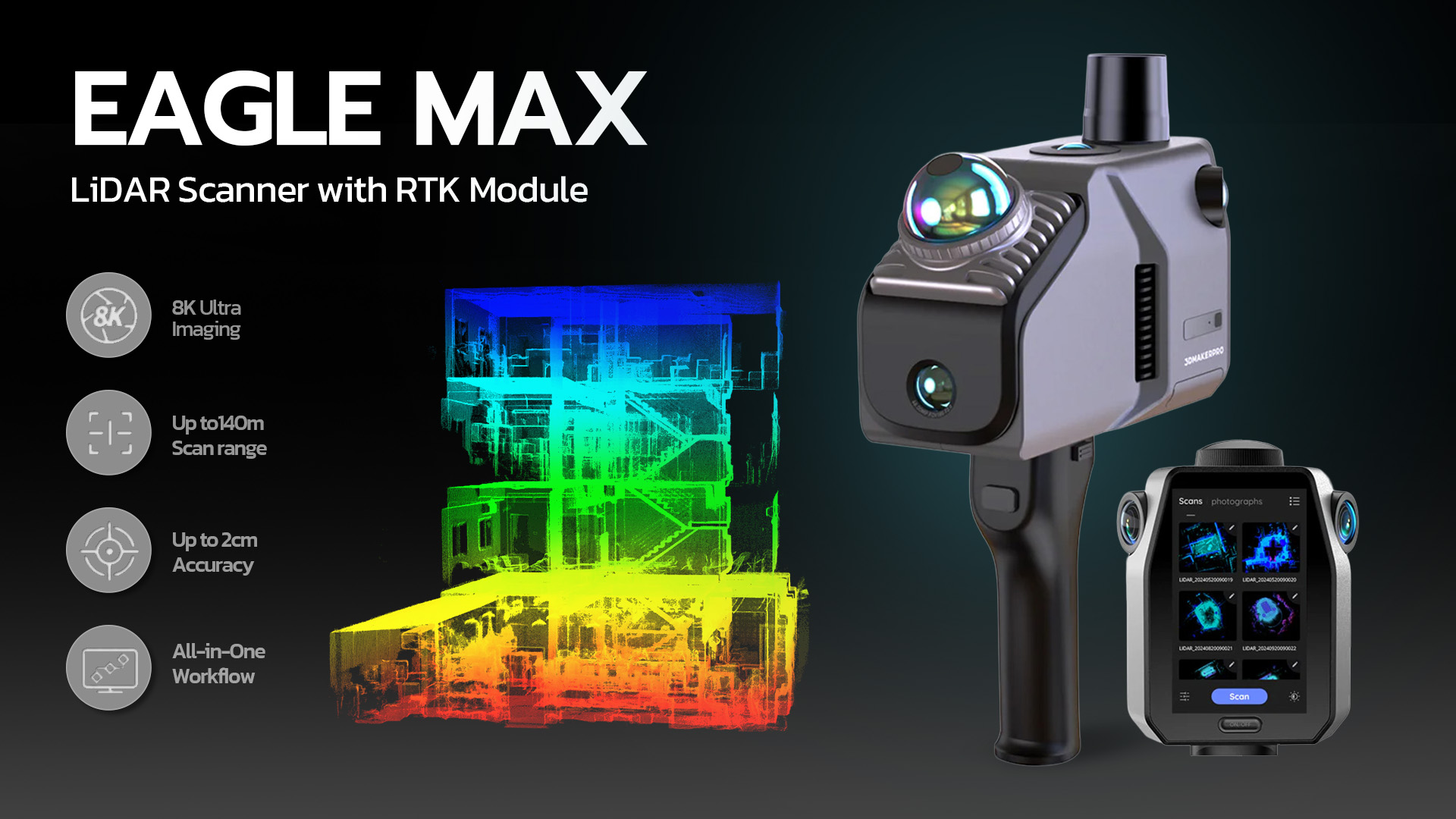

•  Survey 3D Scanner สถานที่เป็นอีกหมวดหนึ่งที่กำลังได้รับความนิยม โดยอาจแบบการใช้งานเป็น 2ส่วนคือ 360oTour การท่องเที่ยวดูสถานที่เสมือนจริง และอีกส่วนนำไปใช้ด้านการวัด/สำรวจ/เก็บรักษา BIM เอาไปใช้วัดขนาดขนาดห้อง ขนาดเครื่องจักร เพื่อคำนวนวางแผนการก่อสร้าง โดยหลักการเก็บข้อมูล 3มิติห้อง, สถานที่ indoor
•  Photogrammetry Scanner ระบบการสแกนด้วยภาพถ่ายจำนวนมาก ทำงานโดยการถ่ายรูปหลายๆรูปที่ชิ้นงานที่ต้องการสแกนโดยรูปภาพต้องมีการเหลื่อมกัน หลายๆมุมมองนำรูปที่ถ่ายอาจจะ30–200รูป มาเข้า Software เพื่อทำการ Generate ไฟล์ 3มิติ, สามารถนำไฟล์ที่ได้ใช้เชิง Engineer, Medical, Movie, Game, AR, AR, Metaverse ข้อดีของระบบนี้คือ ได้ไฟล์ Texture มีความสมจริงๆมากๆ สีสมจริง
•  Dental 3D Scanner เครื่องสแกนเนอร์ในช่องปาก เพื่องานทันตกรรมยุค Digital, เครื่องสแกนโมเดลทันตกรรมสำหรับ Lab,คลีนิค,ทันตแพทย์ เพื่อที่จะนำไฟล์ที่ได้ไปทำต่อ Clear Aligner, วีเนียร์, ครอบฟัน และออกแบบการผ่าตัด ตย. Software ที่เกี่ยวข้อง ExoCad

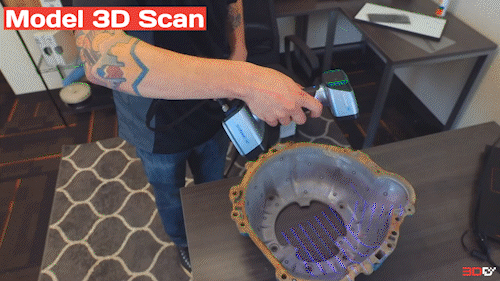

Model 3D Scanner (สแกนคน วัตถุ) สแกนเนอร์ 3D ใช้ถ่ายวัตถุเป็นไฟล์ดิจิทัลโดยมีความ กว้างxยาวxสูง เมื่อบันทึกออกมาเป็นไฟล์ 3มิติ สามารถนำไปใช้ต่อได้มากมาย

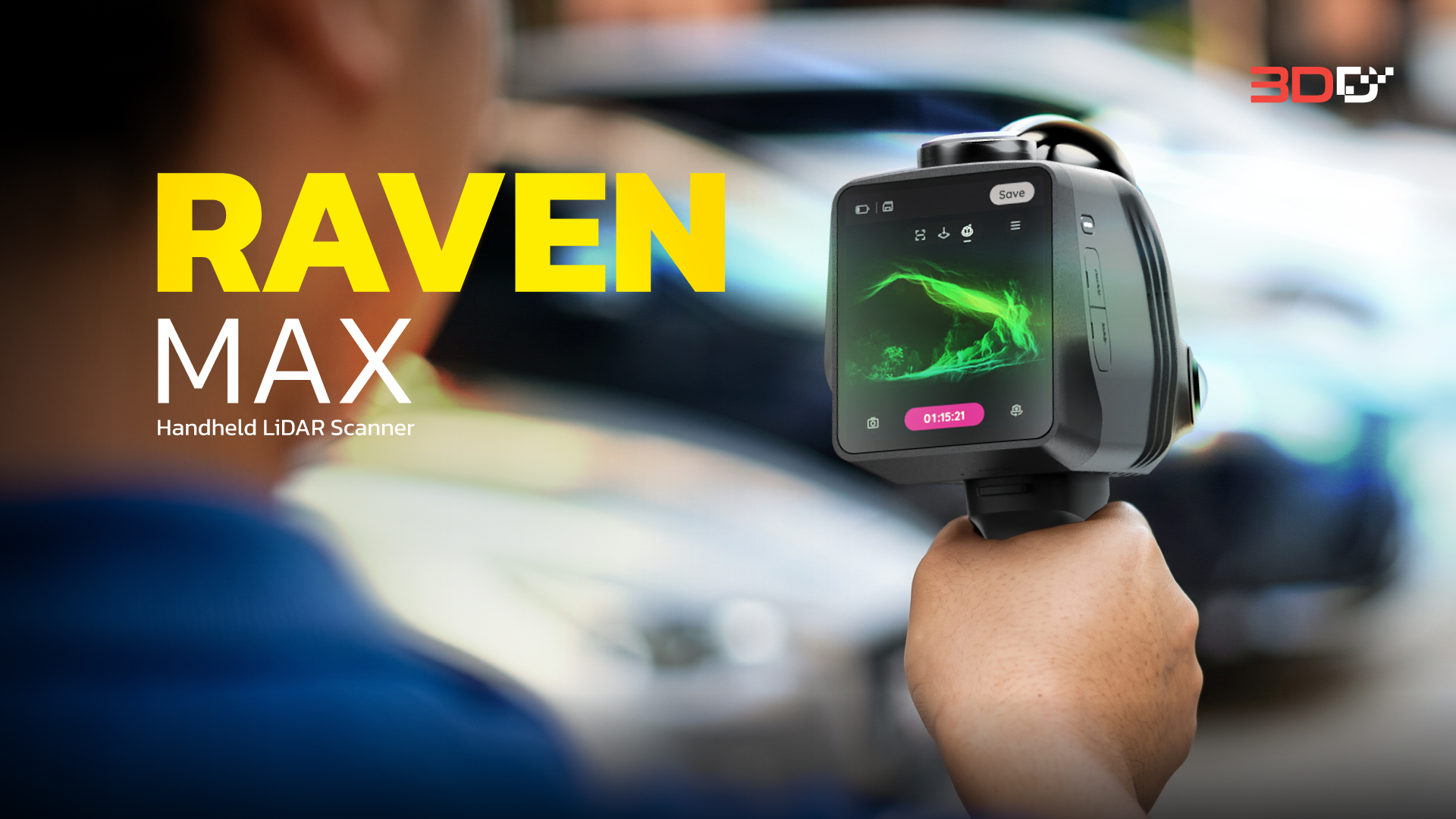

Handheld 3D Scanner สแกนเนอร์แบบมือถือ ต่อคอมพิวเตอร์
สแกนได้ใหญ่ และ เร็ว สแกนเนอร์เพื่องานทางวิศวกรรม, Reverse Engineer, งานประติมากรรม งานเชิงการแพทย์, งานที่มีขนาดใหญ่ >>เลือก 3D Scanner ให้เหมาะกับคุณ<<

Hybrid 3D Scanner สามารถทำงานได้ทั้ง Handheld และ Fixed สแกน
รวมข้อดี 3D Scanner แบบ Fixed และ Handheld คือสแกนได้ละเอียดก็ได้ โดยใช้ Fixed Mode / สแกนแบบรวดเร็วก็ได้ Handheld mode สามารถทำงานได้ครอบคลุมที่สุด แต่ไม่สุดทั้งสองด้าน คือ ไม่ละเอียดสุดเหมือน Transcan C, ไม่เร็วสุดเหมือน Einscan HX สามารถใช้งานได้หลากหลาย ทางวิศวกรรม, Reverse Engineer, งานประติมากรรม งานเชิงการแพทย์, งานทันตกรรม >>เลือก 3D Scanner ให้เหมาะกับคุณ<<

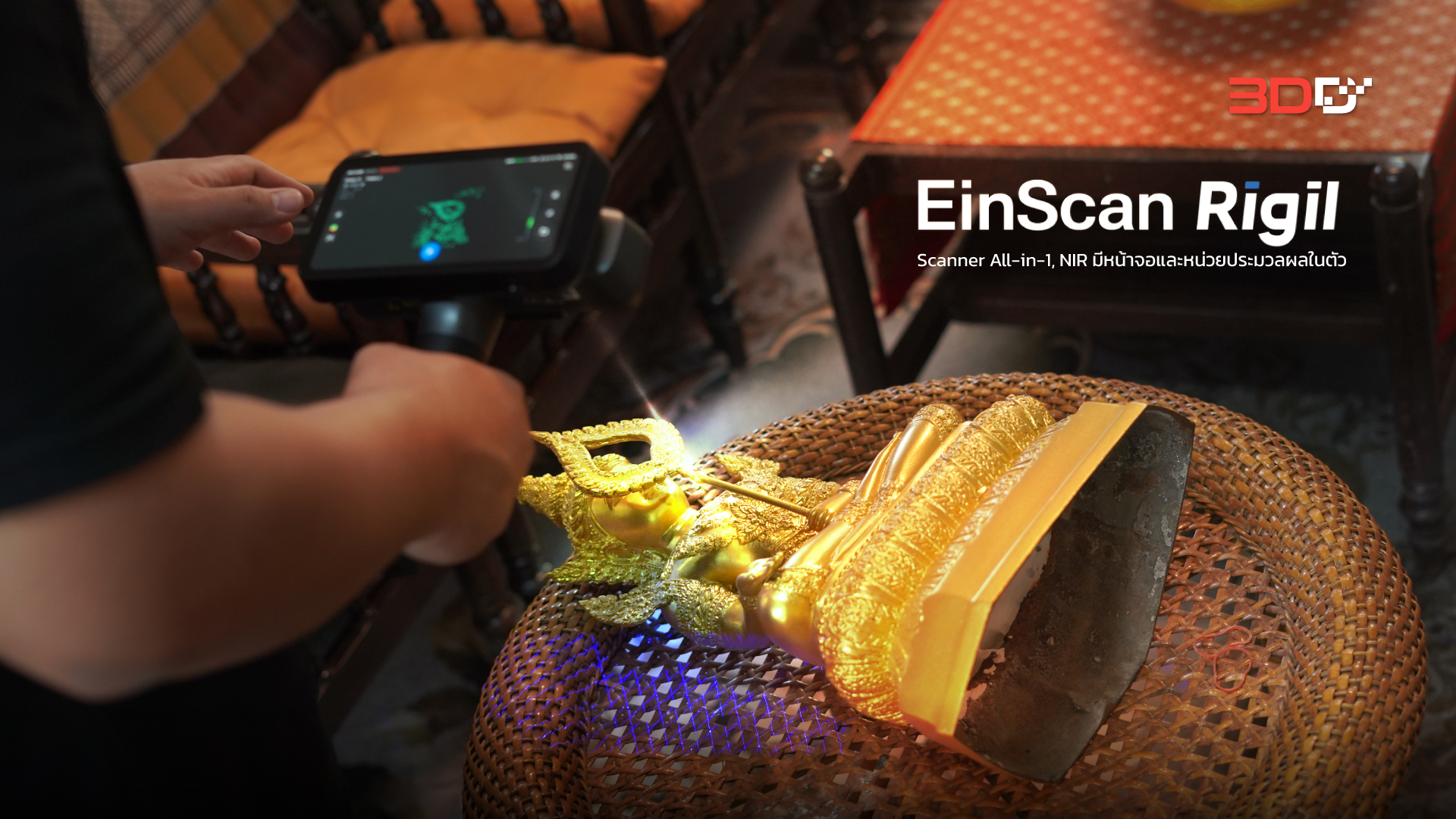

Wireless 3D Scanner สแกนเนอร์ 3มิติ ไร้สาย
3D Scanner ไร้สาย ทั้งแบบมีหน่วยประมวลผลในตัว และแบบประมวลผลผ่านคอมพิวเตอร์ ผ่านสัญญาณ Wifi สะดวกในการใช้งาน

Fixed 3D Scanner สแกนเนอร์ถ่ายเป็น Shot
เครื่องสแกนเนอร์ แบบมีขาตั้ง ขณะ Scan แต่ละ shot ต้องนิ่ง สามารถใช้ร่วมกับฐานหมุนอัตโนมัติ เครื่องสแกนแบบนี้จะได้ผลสแกนละเอียด แต่ทำงานช้ากว่า



Dental 3D Scanner (สแกนทันตกรรม)

เครื่องสแกนเนอร์ในช่องปาก เพื่องานทันตกรรมยุค Digital, เครื่องสแกนโมเดลทันตกรรมสำหรับ Lab,คลีนิค,ทันตแพทย์

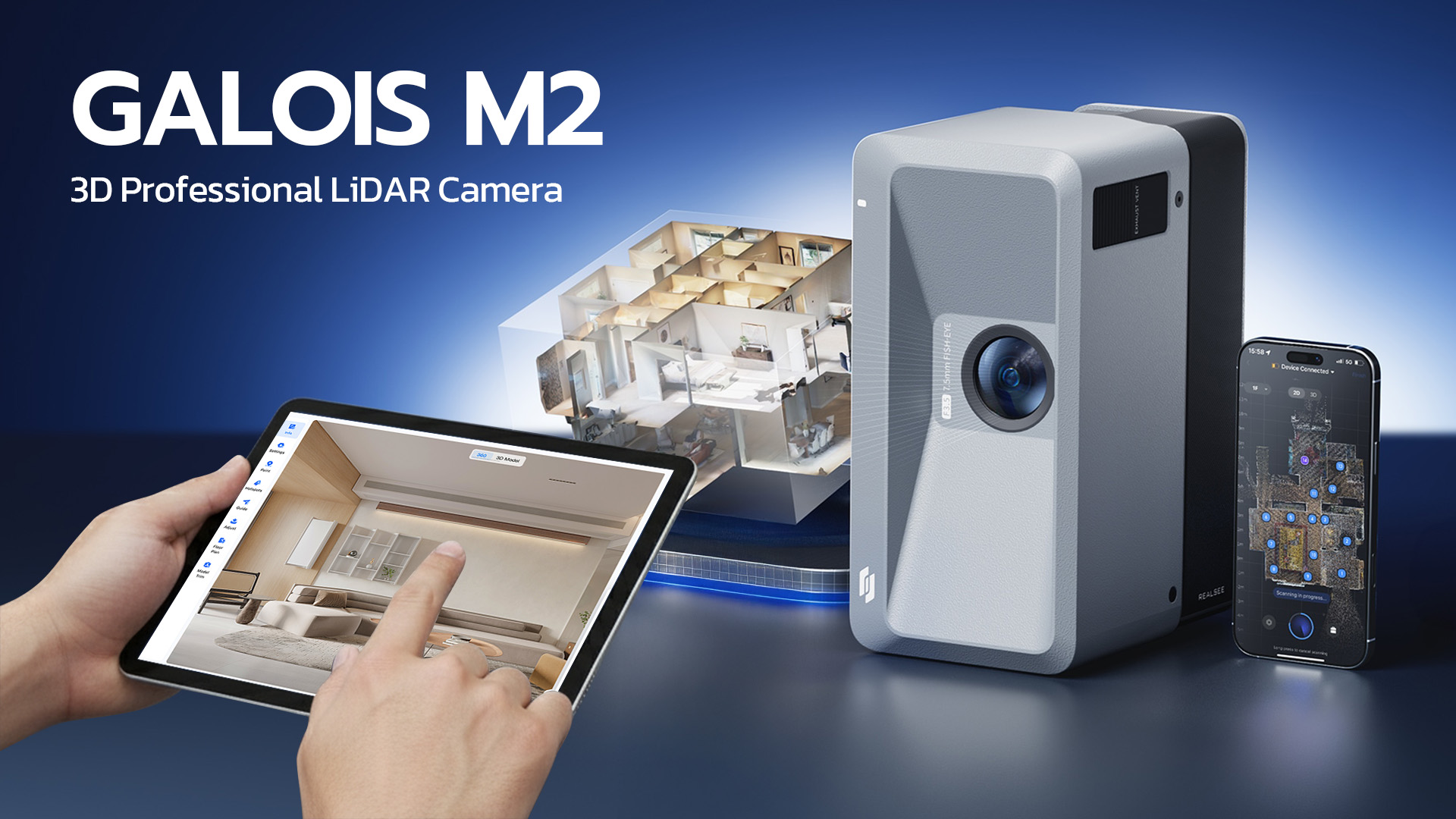

Survey 3D Scanner (สแกนสถานที่)

Virtual Tour, 360oTour เก็บสถานที่เป็นข้อมูล Digital เพื่อนำมาให้คนมีประสบการณ์เหมือนได้เที่ยว

Photogrammetry Scanner (แปลงภาพถ่ายเป็น 3D)
ระบบการสแกนด้วยภาพถ่ายจำนวนมาก ทำงานโดยการถ่ายรูปหลายๆรูปที่ชิ้นงานที่ต้องการสแกนโดยรูปภาพต้องมีการเหลื่อมกัน หลายๆมุมมอง นำรูปที่ถ่ายอาจจะ 30 – 200รูป

3D Scanner กับการนำไปใช้

3D Scanner ถือเป็นเครื่องมือวัดชนิดหนี่ง เป็นการเก็บไฟล์ในรูปแบบ 3มิติ มีความกว้างxยาวxลึก ต่างจากการวัดด้วยสายวัด, การถ่ายรูป, เลเซอร์วัดระยะ, มีมุมมองในระนาบ 2มิติ XY โดย 3D Scanner เก็บข้อมูลในแกน x,y,z สามารถนำไปประยุกต์ใช้ได้หลากหลาย ทั้งในแง่การศิลปกรรม, วิศวกรรม, สถาปัตยกรรม, แพทย์ศาสตร์, ทันตกกรม โดยหมวดที่ใช้กันเยอะที่สุด คือ Reverse Engineer วิศวกรรมย้อนรอย มีชิ้นงานแล้วนำไปสแกนเพื่อกลับเป็นไฟล์ CAD 3D เพื่อสามารถสร้างซ้ำหรือดัดแปลงได้ เช่น สแกนรถยนต์คลาสิก เอาไฟล์ที่ได้ไปสร้างชิ้นส่วนนั้นๆแบบถูกต้องถูกสัดส่วนเลย หรือ เอาไปแต่งเติม ลดทอนก็ได้

กลุ่มที่ใช้ 3D Scanner กับมากจะเป็นศิลปิน, นักออกแบบ สแกนงานประติมากรรม ศิลปะที่ปั้นขึ้นด้วยมือ หรือ โบราณวัตถุ เก็บไปไฟล์ 3มิติ นำไปใช้ทำซ้ำ, ดัดแปลง, แต่งเติ่ม, หรือ เก็บรักษาในรูปแบบ Digital มีอีกหลายๆคนเอาไปใช้ในงาน Scaling โมเดลตั้งต้นมีขนาดเล็ก นำไฟล์ที่ได้ไปสร้างโมเดลให้ใหญ่ขึ้น กลับกับสแกนของชิ้นใหญ่ไปทำให้เล็กลงด้วย Machining ขนาดเล็ก อ่านต่อ…

1. Reverse Engineer  เป็นกลุ่มที่ใช้เยอะสุด เป็นการเก็บขนาด 3มิติแบบ 1:1 ผู้ใช้สแกนของจริงเช่นชิ้นส่วนรถยนต์, แม่พิมพ์ และนำไฟล์ 3มิติ ไปทำกลับเป็น CAD 3D เพื่อทำชิ้นงานซ้ำ, ดัดแปลง, แก้ไข ไม่ต้องทำใหม่ทั้งหมด ทั้งนี้เครื่องที่ใช้ต้องมีความแม่นยำด้วย ตย. Software เช่น Geomagic Essential, SolidEdge
2. Inspection / Control จากข้อแรกสแกนเนอร์สามารถเก็บไฟล์ 3มิติ ขนาด 1:1  จึงใช้การตรวจสอบคุณภาพการผลิต ว่าเป็นไปตามการออกแบบหรือไม่ (ออกแบบในคอม กับผลิตจริง ผิดขนาดผิดพลาดกันเท่าไหร่) โดยมาใช้อุตสหกรรมขึ้นสูง เช่น รถยนต์, อากาศยาน, เครื่องมือแพทย์ Geomagic Control
3. Free Form เป็นหมวดที่นิยมเช่นกัน สแกนเพื่อเก็บไฟล์ 3มิติ พิพิธภัฑณ์หลายแห่งในไทย ให้เครื่อง 3D Scanner เราเก็บโบราณวัตถุเป็นไฟล์ Digital หลายแห่งสแกนคนหรือใบหน้าคนดัง รูปปั้น นำไฟล์ไปแต่งต้องใน Software เพื่อความละเอียด เพิ่มเติ่ม 3D เข้าไป Software ที่ใช้ร่วมเช่น Zbrush, Mesh Mixer
4. 3D Scaling เป็นกลุ่มใช้เยอะสุดลองจาก Reverse Engineer กลุ่มผู้ใช้จะอยู่ในสาย ศิลปิน, Designer, สถาปนิก 3D Scanner อยู่ในข้อนี้ สแกนรูปปั้น งานศิลปกรรม และนำไฟล์ไปขยายให้ใหญ่ขึ้น หรือ เล็กลง  ตย. Software ที่เกี่ยวข้อง Zbrush
5. 3D to 2D สแกน 3มิติ แล้วนำไปคลี่ออกเป็น 2มิติ มีประโยชน์และลดขั้นตอนการทำงานอย่างมาก ในการทำ Patter, ผ้า, หนัง, Sticker เช่นสแกนรถยนต์ เป็นไฟล์ 3มิติ แล้วไปคลี่ออกเป็น 2มิติ เพื่อตัด Sticker, ทำเบาะรถยนต์, ทำพรม, Pattern อื่น ตย. Software ที่ใช้ร่วมกัน Exactflat

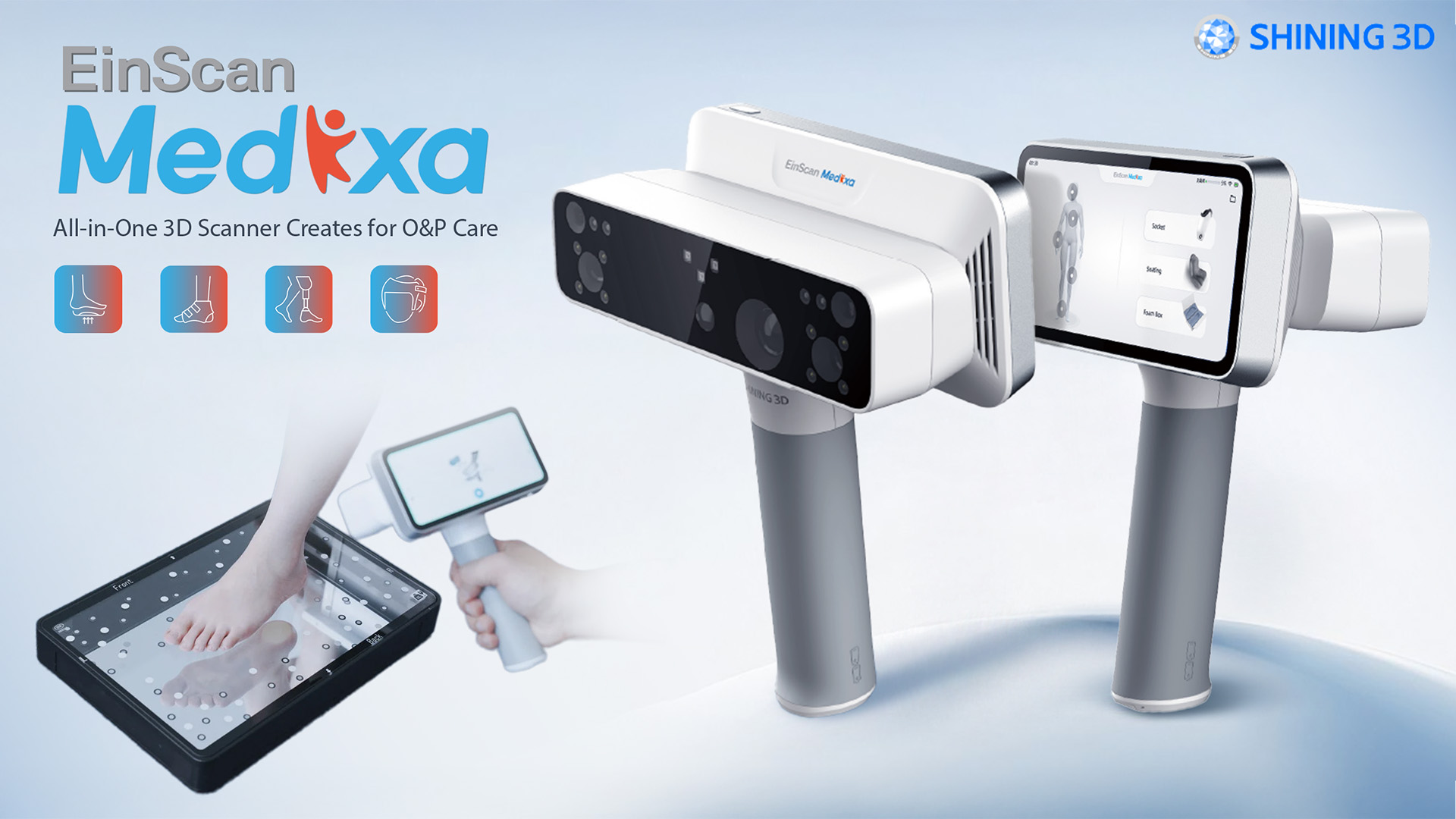

6. Medical  กลุ่มคณะแพทย์ โรงพยาบาล นักวิจัย ใช้เครื่องสแกนเนอร์ กับคนไข้เพื่อเก็บขนาดของบุคคล (ขนาดภาพนอก) อาจจะนำไปใช้ประยุกต์กับ MRI, CT Scan เพื่อการวินัจฉัยโรค, สร้างเครื่องมือแพทย์ เช่น แขน ขา ชิ้นส่วนร่างกายเทียม อาจจะใช้วิธี Mirror (เช่นพิการด้านซ้าย สแกนด้านขวาของร่างกาย แล้วมา Mirror) ตย. Software ที่นำมาใช้ร่วมได้ MSoft Body Scan
7. Dentistry ปัจจุบัน 3D Scanner ช่วยในงานทันตกรรมอย่างมาก ทั้งสแกนในช่องปาก Intra-Oral Scanner, Lab Scan สแกนโมเดลฟัน นำไฟล์ที่ได้ไปทำต่อ Clear Aligner, วีเนียร์, ครอบฟัน และออกแบบการผ่าตัด  ตย. Software ที่เกี่ยวข้อง ExoCad
8. Packaging จริงเป็นกลุ่มลูกของ Reverse Engineer แต่กลุ่ม Packaging อาจจะไม่ต้องความแม่นยำขนาดเป็น Micron เมื่อสแกนชิ้นค้า นำไฟล์ที่ได้มา Offset ใหญ่ขึ้นเล็กน้อย 2-3มม. Software ที่ใช้อาจจะไม่ใช่ Geomagic แต่เป็นพวก Free Form เช่น Zbrush, Mesh Mixer
9. VR/AR/Meta ในการสร้าง Animation, Metaverse, Gaming, งานสถาปัตยกรรม ตัวอย่าง Software ที่ใช้ร่วมกันได้ Zbrush, Maya, Blender

---

เครื่องสแกนเนอร์ 3 มิติ Accessories
ส่วนเพิ่มเติม, เพิ่มประสิทธิภาพเครื่อง, วัสดุสิ้นเปลื้องที่ใช้กับ 3D Scanner

---
