ExactFlat is Software for 3D to 2D Digital Pattern Making

ExactFlat” เป็นตัวช่วยในเรื่องของการแก้ไขไฟล์งานสแกน 3D scan data ที่เป็นรูปแบบ STL file มาเป็น 2D dataหรือพูดง่ายๆ คือการกางไฟล์ 3D ออกมาเป็น 2D เพื่อนำไปแก้ไขไฟล์งานก่อนการสั่งทำชิ้นงาน หากยังสงสัยเรามีบทความที่เกี่ยวกับทำไฟล์ 3D Scan เป็นไฟล์ 2D data ต้องทำอย่างไร!!! และ การทำ Exactflat สำหรับโปรแกรม Rhino ก็สามารถกดเข้าไปอ่านบทความเพิ่มเติมของเราได้เลย เนื่องจากข้อมูลเป็นคนละแบบกันและ ExactFlat สามารถใช้งานร่วมกับ 3D Scaner ได้อย่างดีเยี่ยม เพราะจะต้องนำเข้าไฟล์3D ก่อนเพื่อทำให้การทำงาน ExactFlat ใช้งานได้ดีกลุ่มที่นิยมใช้ จะเป็นกลุ่มรถยนต์ที่รู้จักในชื่อว่า คาร์แร๊ป ที่เป็นการติดสติ๊กเกอร์หรือการติดฟิล์มกันรอยบนตัวรถยนต์ การทำเบาะรถยนต์ และแม้แต่วงการเฟอนิเจอร์ก็เช่นกัน และนอกจากนั้นยังสามารถใช้ร่วมกับ เครื่อง Laser Cutter ได้อีกด้วย





Description

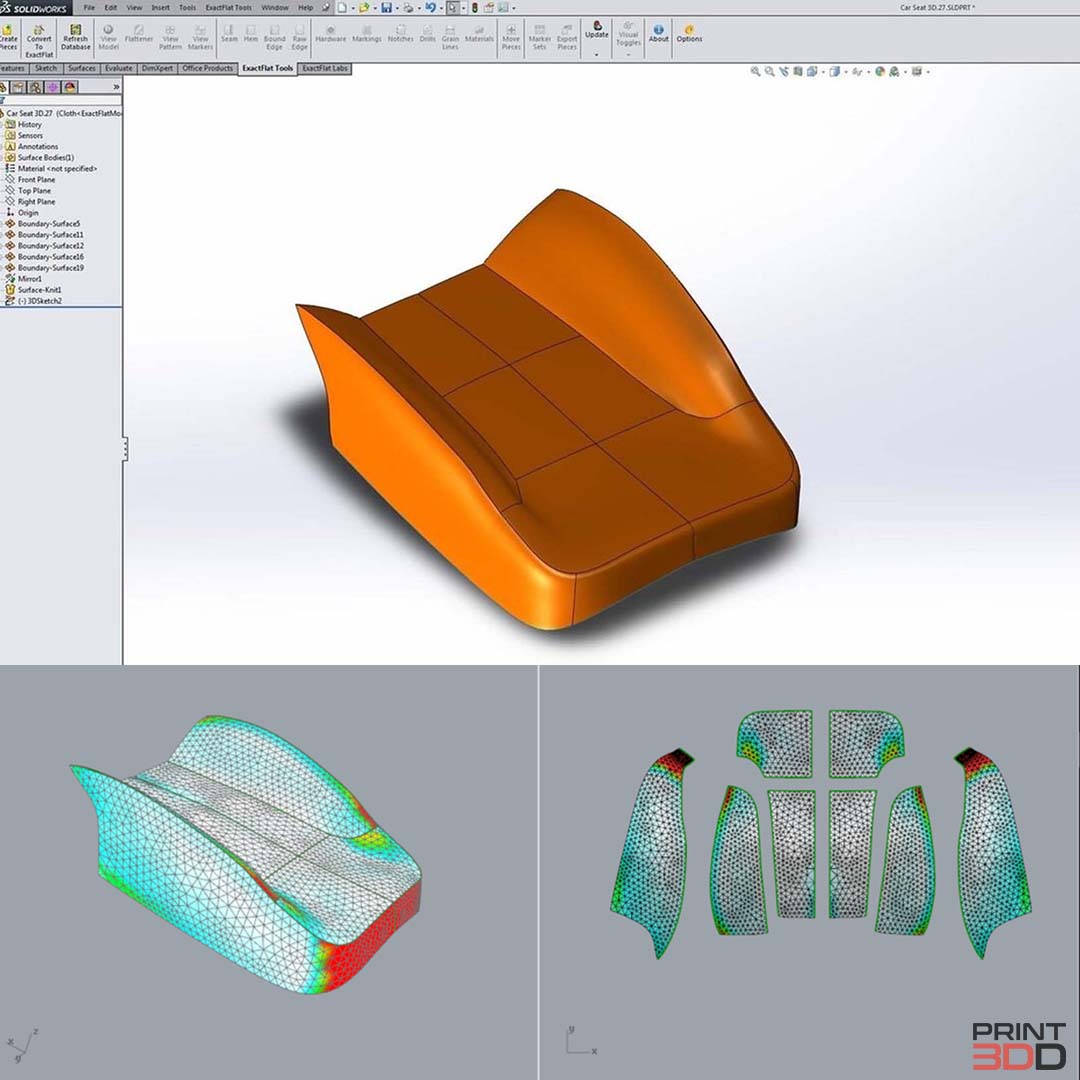

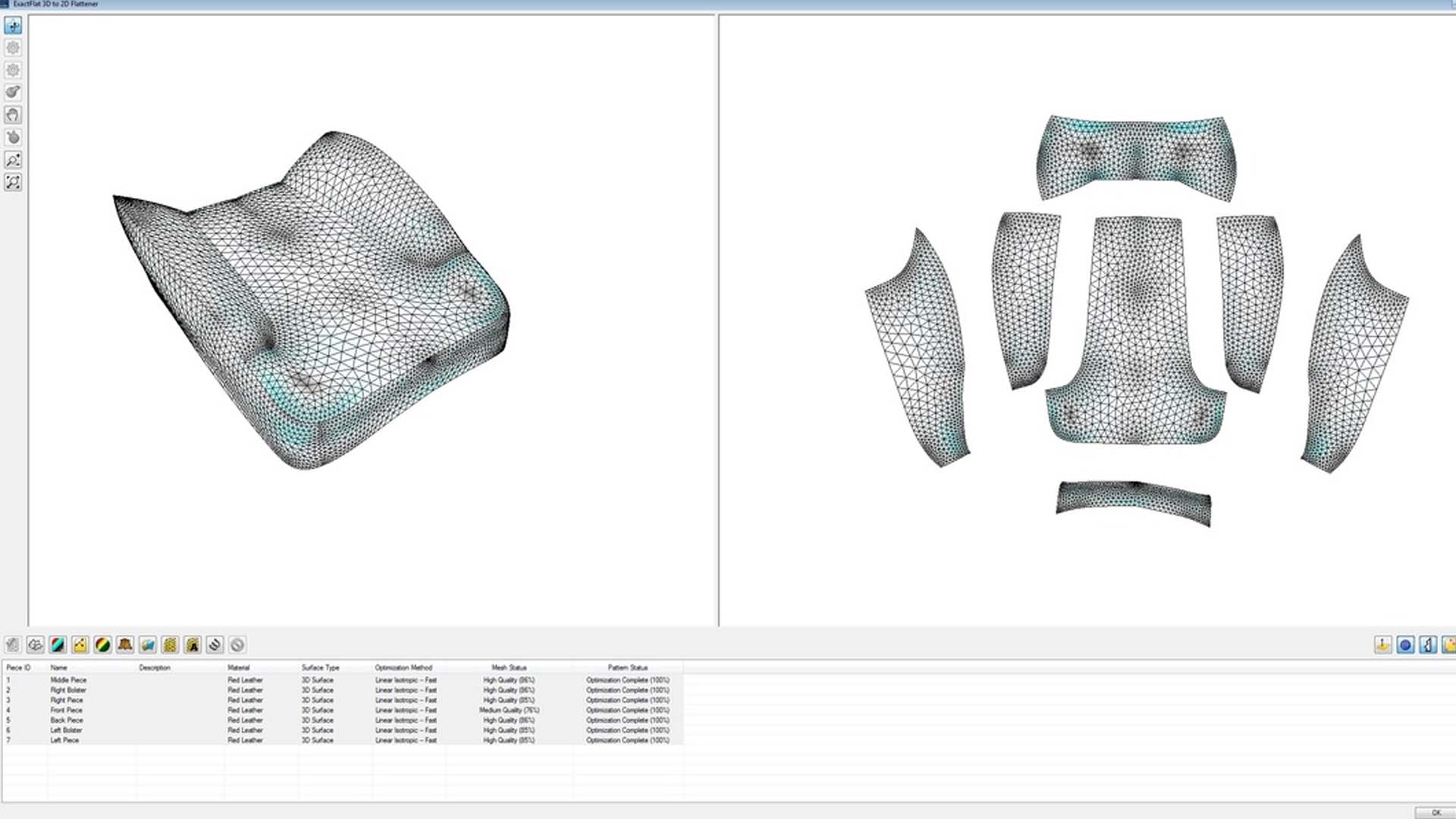

ใช้ ExactFlat กับงานออกแบบเบาะหนังรถยนต์

อย่างที่บอกไว้ข้างต้นว่า ExactFlat สามารถใช้ได้หลากหลายรูปแบบมากๆ ที่แก้ไขไฟล์งานสแกน 3D scan data ที่เป็นรูปแบบ STL file มาเป็น 2D data
และเหมาะมากๆกับงาน Automotive งานประเภทรถยนต์ต่างๆ เช่น สติ๊กเกอร์ เบาะรถยนต์ หรือการติดผ้าคาร์บอนเคฟล่า ซึ่งงานประเภทนี้ถ้าจะให้ใช้ให้ได้ผลง่ายและดีมากขึ้นจะต้องใช้คู่กับ
3D scan เพราะการจะทำไฟล์ 2D ได้จะต้องมีการทำไฟล์ 3D เข้าไปในโปรแกรมก่อน หรือถ้าใครฝีมือเก่งๆจะวาดเอาเองก็ได้นะ แต่ไม่ชัวร์ว่าสเกลที่ออกมาจะถูกไหม หรืออาจจะได้เสียทั้งเวลาและเงินในการสั่งทำมาเพื่อทดสอบติดตั้ง

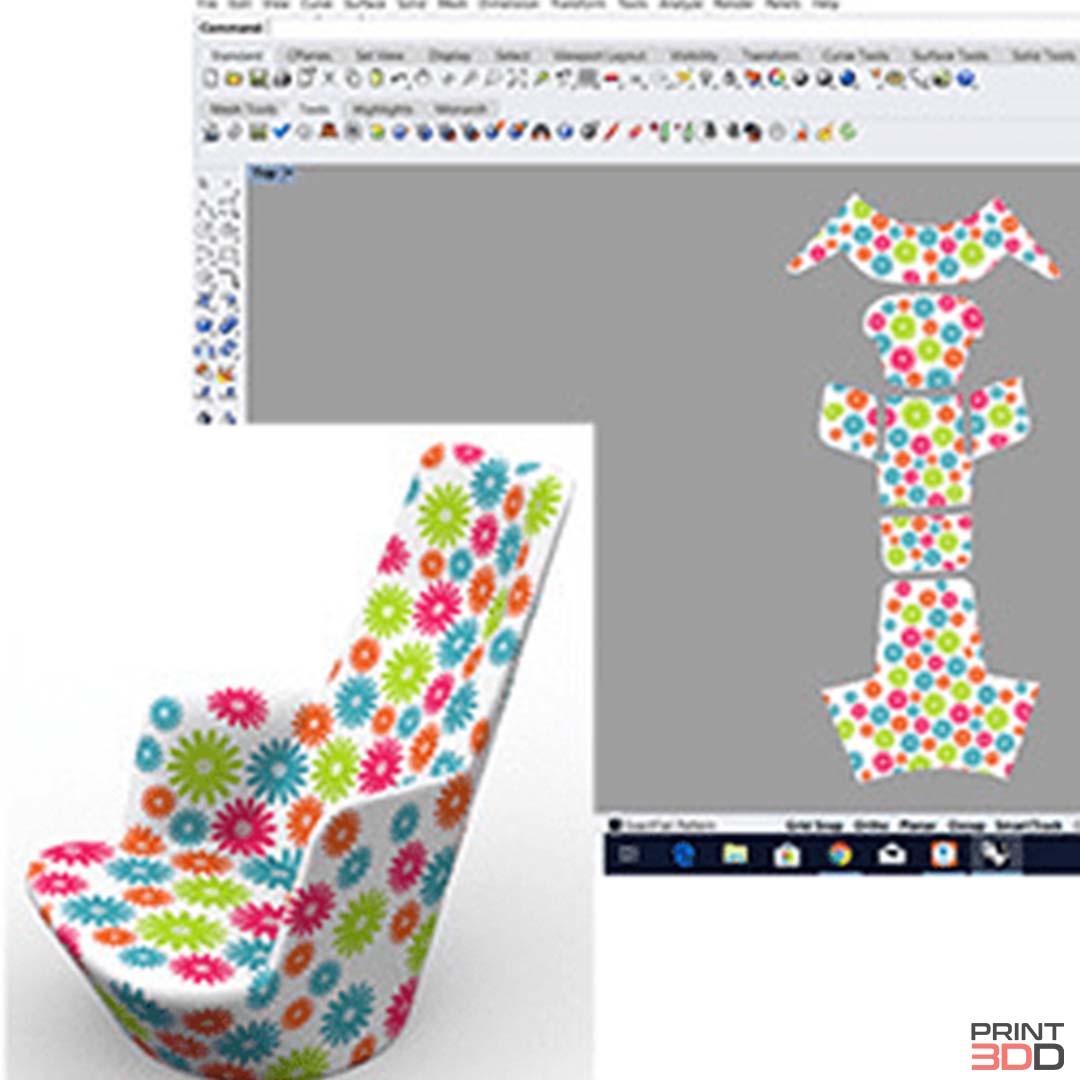

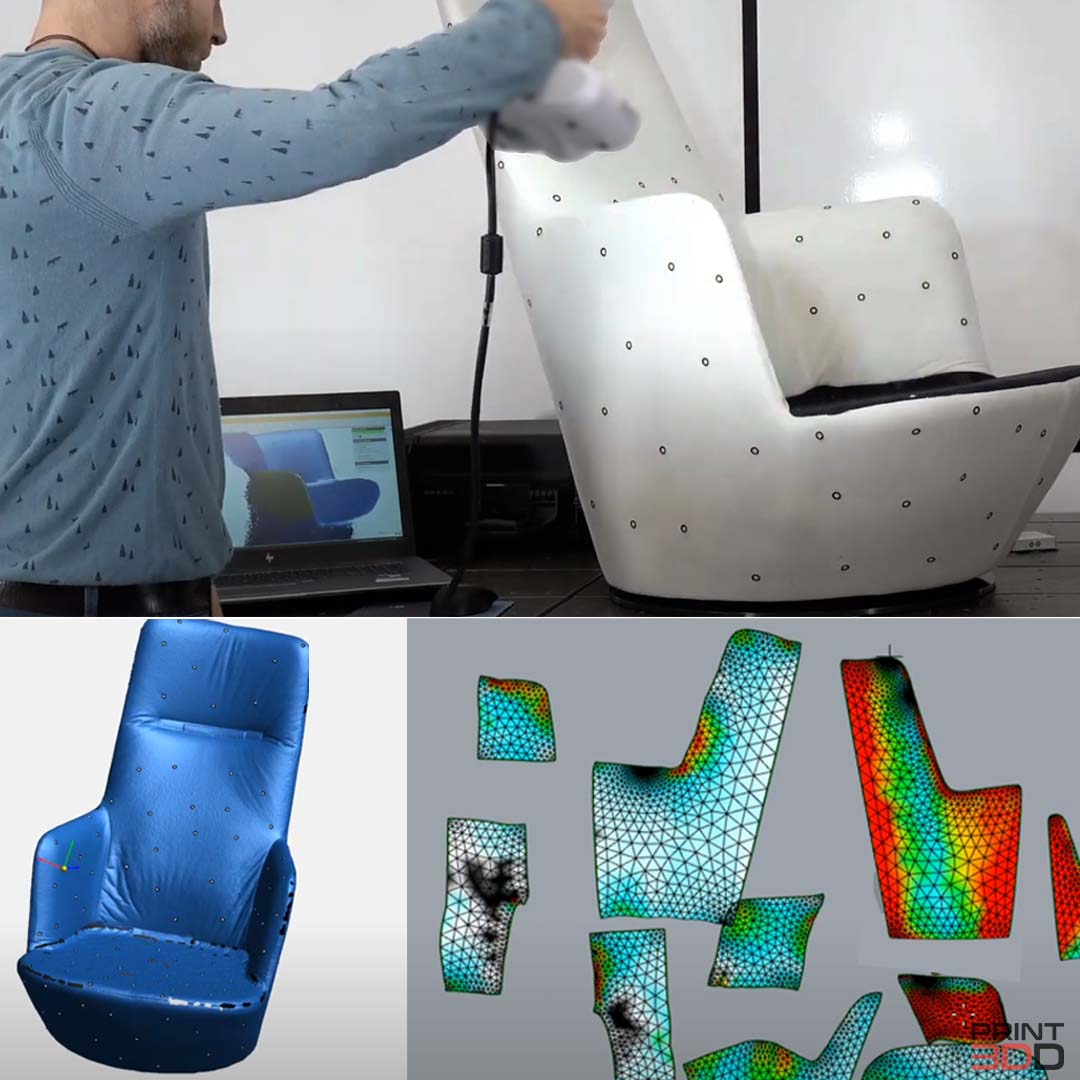

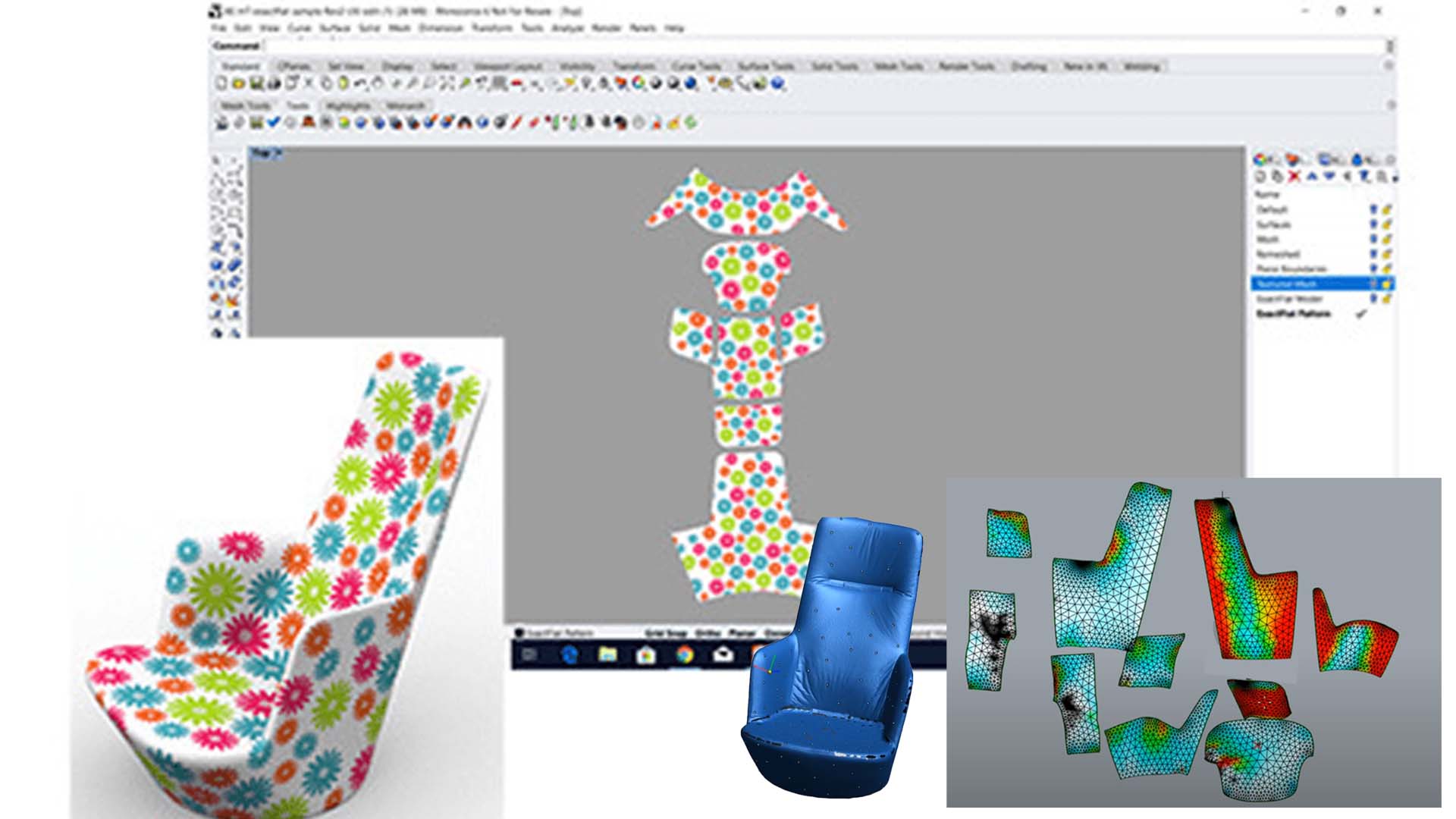

ตัวอย่างงานที่ใช้ ExactFlat ในการออกแบบเก้าอี้ ที่ใช้สติ๊กเกอร์นำมาเคลือบภายนอก

จะเห็นได้ว่าตัวอย่างงานออกแบบสติ๊กเกอร์ติดเก้าอี้นั้น จะต้องวางแบบให้ลงตัวเป๊ะๆ เพราะเค้าจะมีส่วนที่หด และเล็กในมุม แต่ถ้ามีการสแกนไฟล์จากตัวสินค้าจริงที่จะนำมาทำ
จะเห็นได้ว่าสเกลไม่มีผิดเพี้ยนเลย ผิดกับเมื่อก่อนที่จำเป็นจะต้องให้ช่างฝีมืออาชีพเกี่ยวกับด้านนี้โดยเฉพาะเพื่อทำการตัดและติดตั้ง

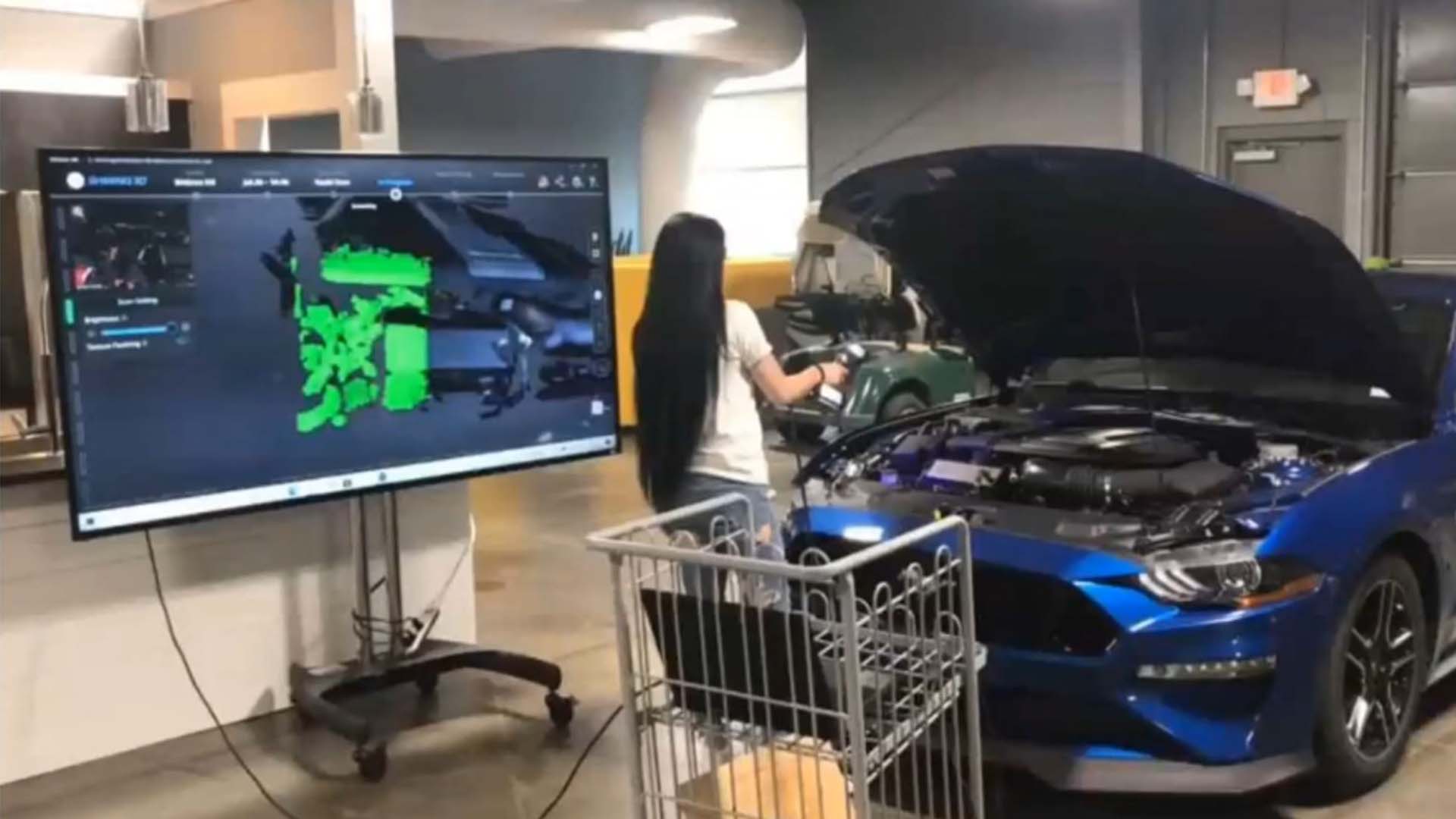

ใช้ Einscan HX ในการสแกนกระจังหน้ารถ เพื่อนำไฟล์ไปทำเป็น2D



ทำการสแกนกระจังหน้ารถยนต์ โดยใช้ Einscan Hx เป็นสแกนเนอร์แบบ  Hybrid Blue Laser & Blue LED ที่ใช้งานง่ายมากๆ สามารถเก็บเงา เก็บสีได้ครบ และยังพร้อมกับ Solid Edge ที่จะนำมาปรับแต่งไฟล์ เพื่อให้ไฟล์สมบูรณ์แบบอีกด้วย
จะเห็นได้ว่า ผู้ใช้จะเป็นผู้หญิงแสนสวย และถือเครื่องสแกนเนอร์มือเดียว เพราะว่าเครื่องนี้น้ำหนักพอเหมาะ และการใช้งานก็แสนง่าย ใครก็สามารถใช้งานได้

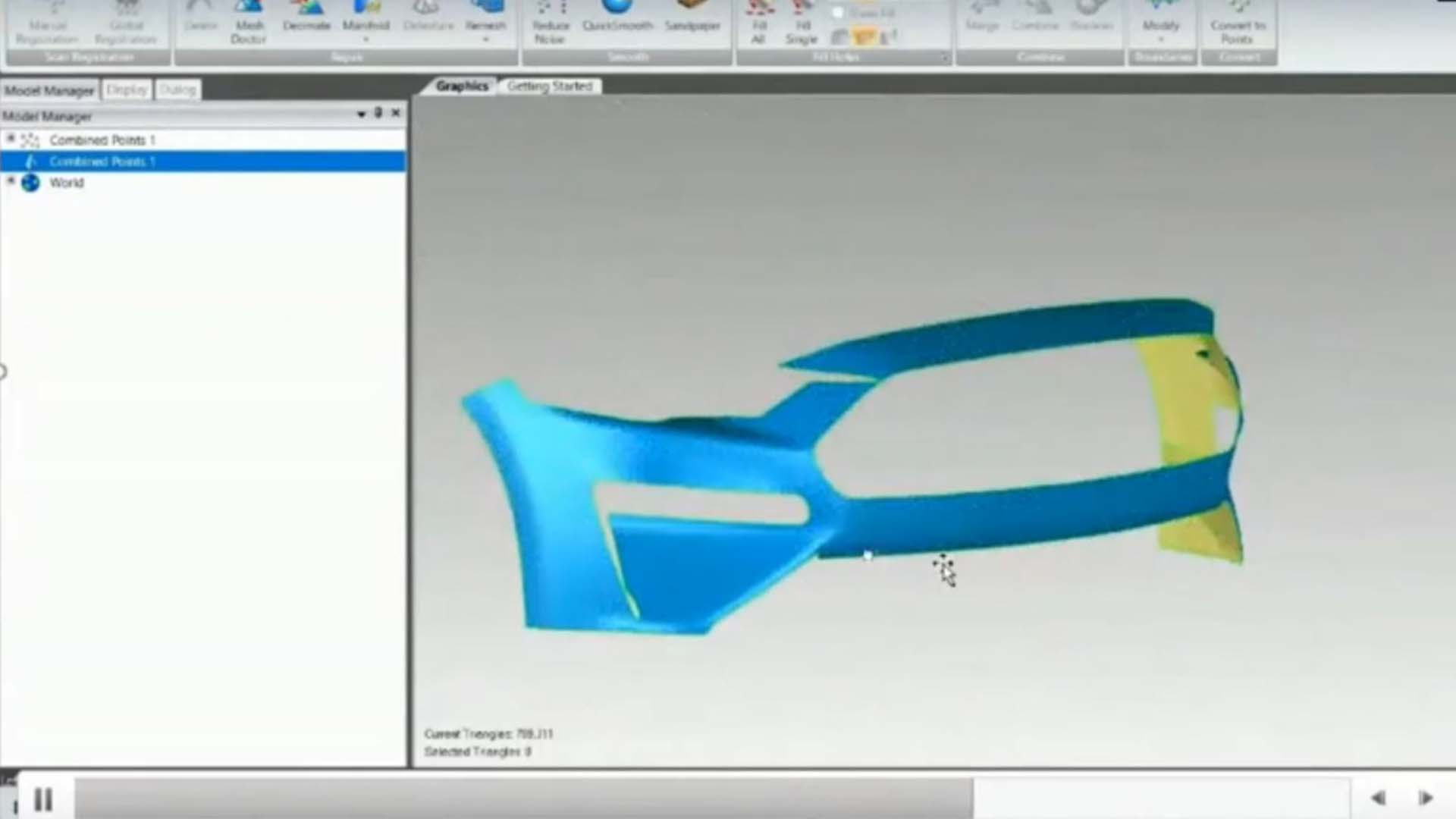

ไฟล์ที่ได้จากการสแกนและนำไปปรับเพิ่มเติมใน Solid Edge

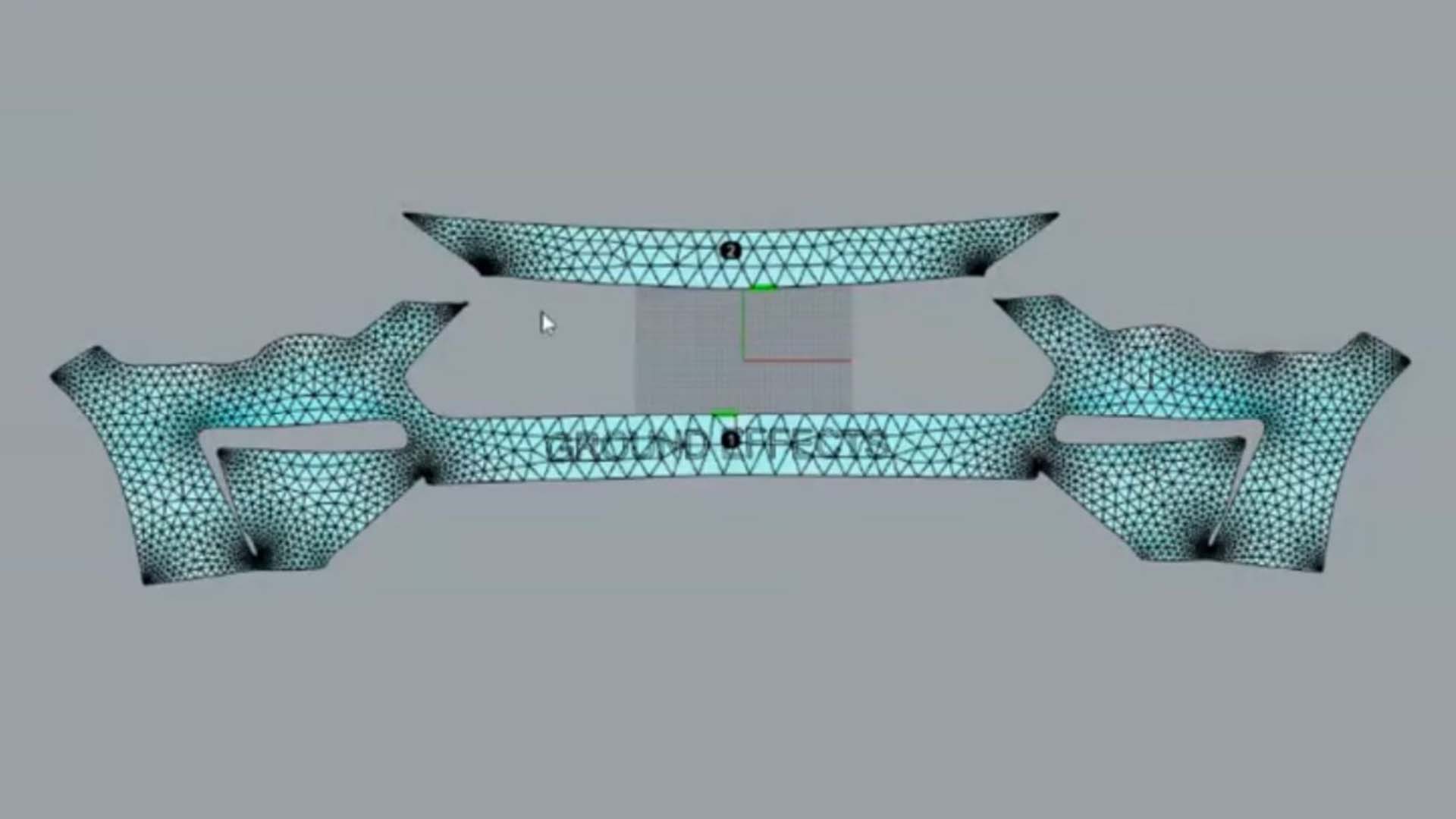

ไฟล์ 3D ที่ถูกแปลงให้เป็น 2D ใน ExactFlat แล้ว

จากรูปด้านบานจะเห็นได้ว่า ไฟล์นี้จะมี Scale ที่เปะ และชัดเจนมาก เพราะเราจะต้องนำตัวไฟล์นี้ไปออกแบบ ลวดลายที่เราจะทำสติ๊กเกอร์

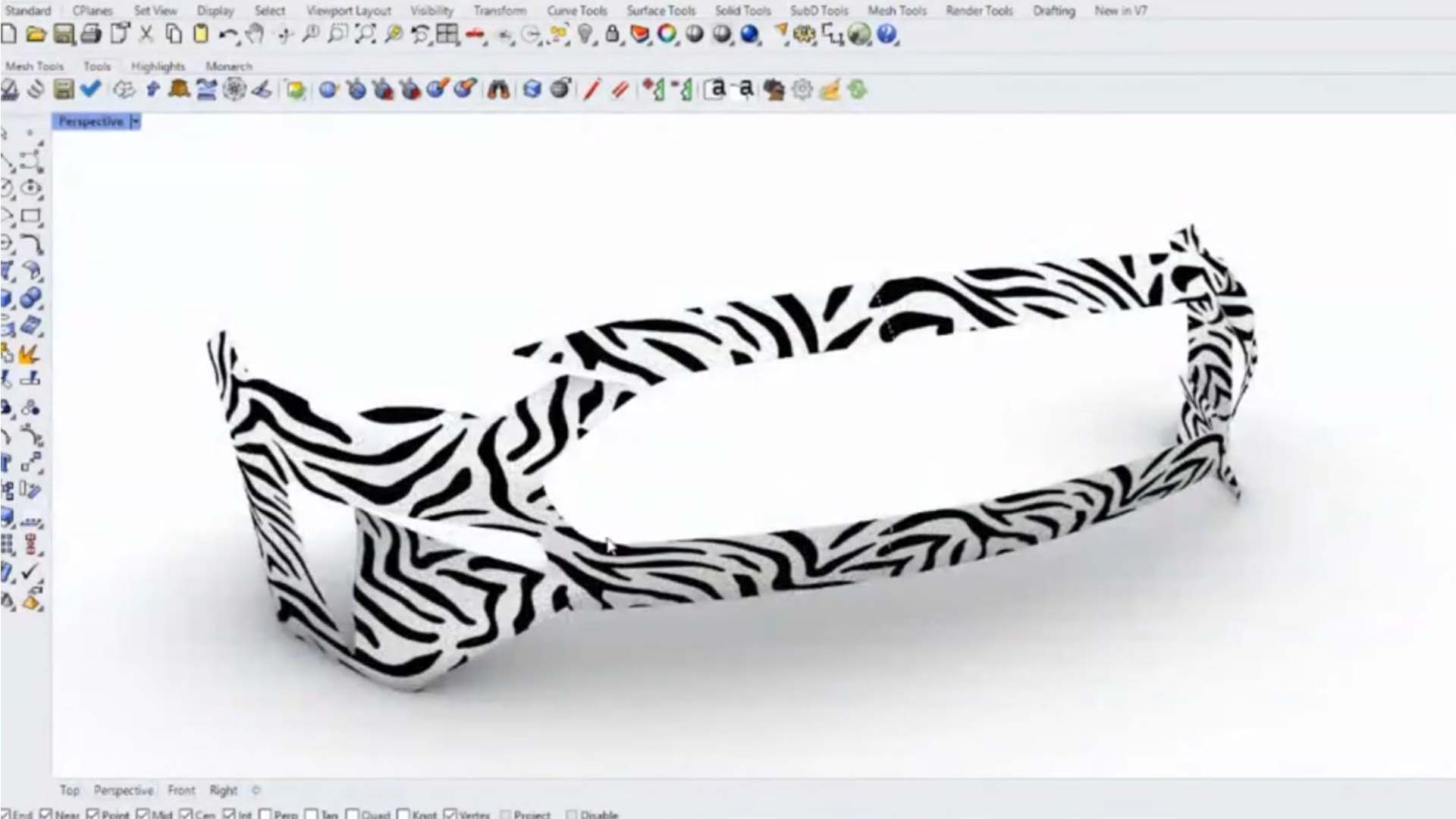

และนี่คือไฟล์ที่เราทำเสร็จเร็จเป็นที่เรียบร้อยแล้ว เห็นไหมว่า ไม่ยาก

โปรแกรมเสริม ExactFlat นี้นับว่าเป็นตัวช่วยที่ดี สำหรับ ธุรกิจ Automotive หรือประดับยนต์ แต่ใช่ว่าจะมีเพียงแค่ธุรกิจนี้ที่ใช้กัน จะบอกว่ามีอีกมากมายที่สามารถนำไปใช้ได้ เช่น ทำเส้นแบ่งของสระว่างน้ำ หรือออกแบบรองหนังหรือผ้าของรองเท้า
และยังนำไปประยุกต์ใช้ได้กับหลายสินค้าของเรา เช่น 3D Scaner ,Laser ,และ 3D Printer
