Dentistry Solutions

การประยุกต์ใช้เทคโนโลยี 3D Printing กับงานด้านทันตกรรม / ครอบฟัน / ฟันปลอม / จัดฟัน / Facial Design

ทันตกรรมแบบ Digital Dentistry เป็นเทรนใหม่ทั่วโลกที่จะแทนที่การทำงานทันตกรรมแบบเดิมๆ เรื่องจากลดต้นทุน ลดเวลา เพิ่มความแม่นยำ โดยเราจะสรุปรวมแบบง่ายๆเป็นสองส่วนนะครับ 3D Scanner (เอาไว้สแกนฟัน) และส่วน 3D Printer (เอาไว้พิมพ์งานทันตกรรม)

บรรยายงานสัมมนาและคลาสเรียน เทคโนโลยีและ Inovation ในวงการทันตกรรม

โดยทาง Print 3DD ได้มีโอกาสร่วมเป็นPartnerในการนำเสนอเทคโนโลยีพิมพ์3มิติ ระบบSLA อย่าง Formlab และScanner เพื่อส่งเสริมการทำงานทันตกรรมให้มีประสิทธิภาพในการทำงานต่างๆต่อไปในอนาคต

3D Scanner
เครื่องสแกน 3มิติ หรือ 3D Scanner เป็นเครื่องมือเก็บ Mesh 3D หรือพื้นผิว 3มิติในรูปแบบไฟล์ 3มิติ สามารถไปประยุกต์ใช้กับงานได้หลากหลาย เช่น งานทางวิศวกรรมย้อนรอย(Reverse Engineering), Art/Animation, งานทางการแพทย์, งานทันตกรรม หลักการทำงานง่ายๆคือจะมีการส่องแสงไปยังวัตถุที่ต้องการสแกนเป็น Pattern และมีกล้องจับภาพ Pattern เหล่านั้นมาประมวลผลเป็นไฟล์ 3มิติ

ในด้านทันตกรรมการใช้ 3D Scanner นั้นมีทั้งแบบใช้ในช่องปากโดยตรง Intra-Oral 3D Scanner ใช้การสแกนฟันของคนไข้โดยเฉพาะ และ สแกนนอกช่องปากทั่วๆไป (สามารถจะสแกนอย่างอื่นก็ได้น้อกจากฟัน)

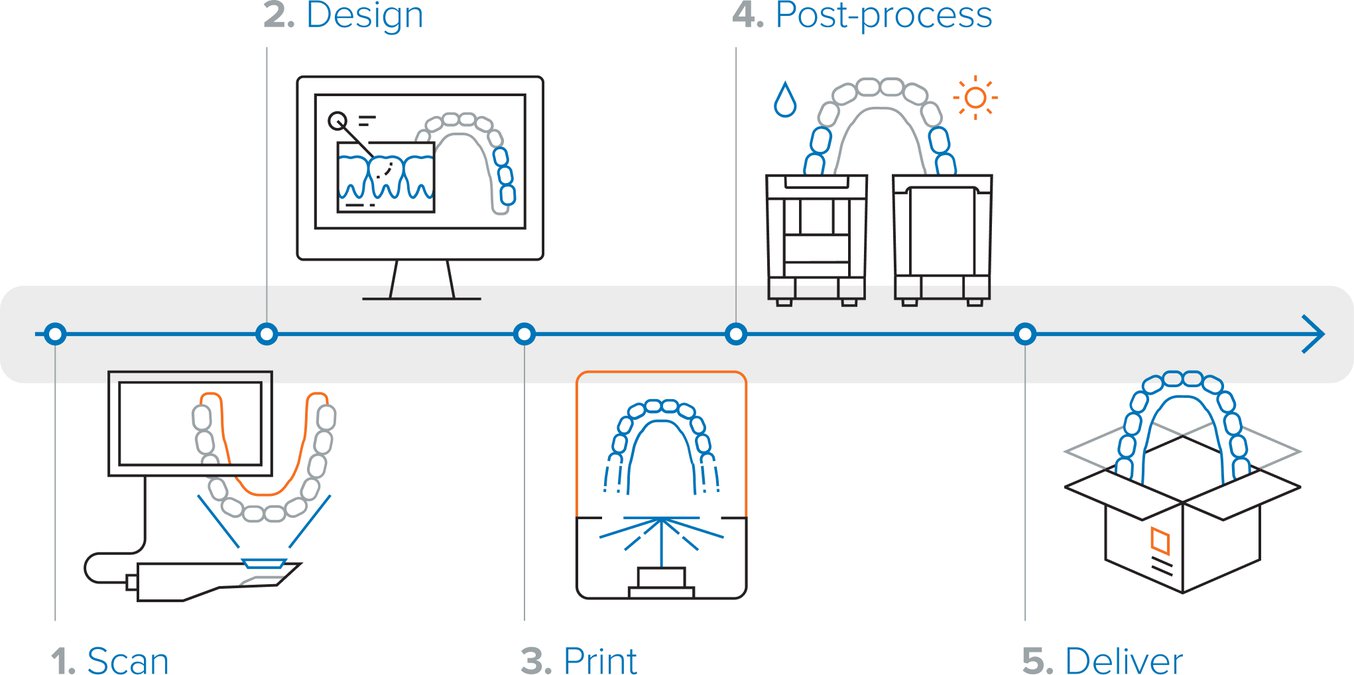

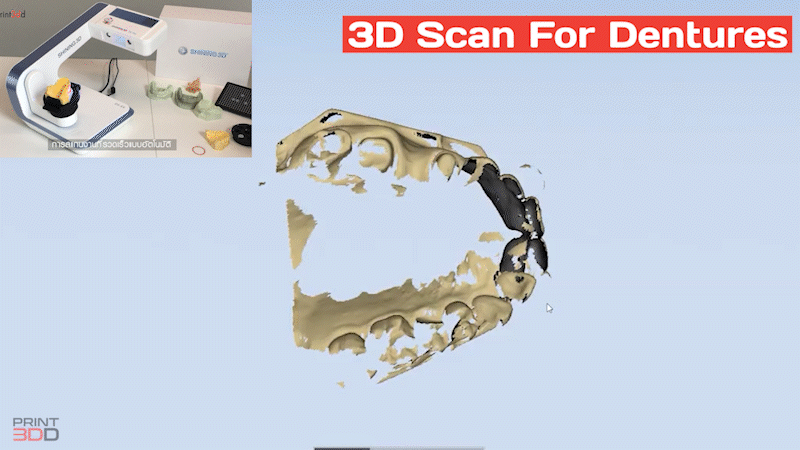

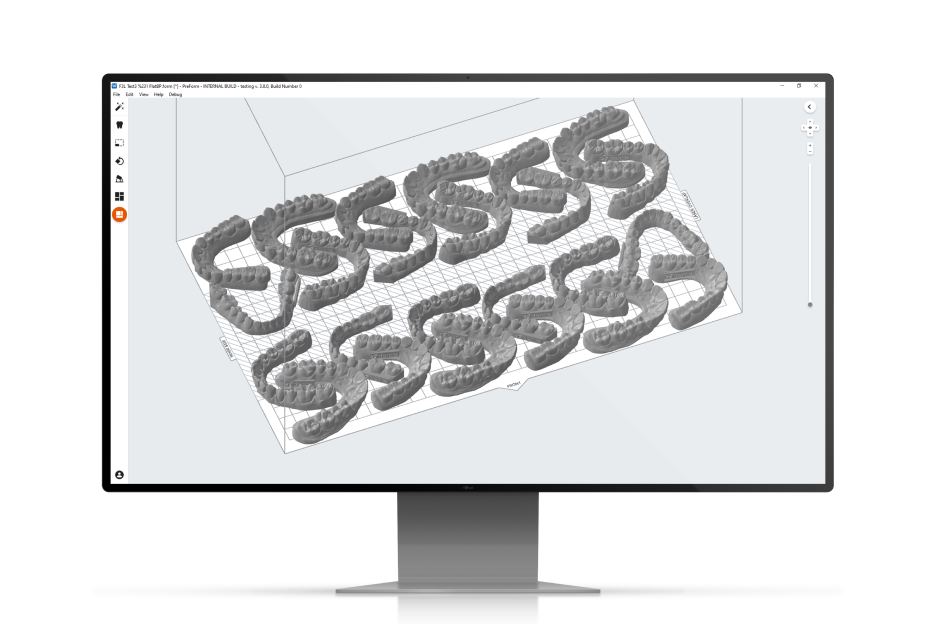

ไฟล์ที่ได้จากการสแกนส่วนมากทีนำไปใช้ต่อเป็น File STL ไฟล์มาตรฐานของเครื่องพิมพ์ 3มิติ โดยจะมี Software 3rd Party ที่จัดการไฟล์ จัดเรียงฟัน ดูเรื่องการสบฟัน ทำครอบฟัน สะพานฟัน ทำ simulation ต่างๆ เช่น exocad จากนั้นนำไฟล์มาพิมพ์ด้วย 3D Printer เช่น สแกนฟันคนไข้ ได้ไฟล์มามาทำ Splints ในซอฟแวร์แล้ว Splints ดังกล่าวมาพิมพ์ จะเห็นว่าไม่ต้องทำพิมพ์ฟันใดๆเลย

หรือตัวอย่างเช่น สแกนตัวในปากคนไข้ สแกนหน้าคนไข้ มาทำ Simulation ออกแบบใบหน้าโดยการจัดฟัน Facial Design

เครื่องสแกนเนอร์ในช่องปาก (Intra-Oral 3D Scanner)

มีลักษณเหมือนแท่งปากกาโดยที่ปลายเป็นกล้องที่ใช้ในการสแกน สามารถสแกนได้ทั้งฟันบนฟันล่าง โดยทันตแพทย์จะจับสแกนเนอร์วาดเก็บไฟล์ 3มิติของฟันทุกซีก

เครื่องสแกนเนอร์นอกช่องปาก (Facial / Dental 3D Scanner)
มีทั้งแบบมือจับสแกน (Handheld 3D Scanner) และ แบบเครื่องสแกนเนอร์ตั้งโต๊ะ ใช้หลักการแหล่งกำเนิดแสงส่งไปยังชิ้นงานทีต้องการสแกน โดยสแกนที่ออกมาเป็นแบบ Pattern มีกล้องเก็บแสงเหล่านั้นออกมาประมวลผลเป็นไฟล์ 3มิติ
ตัวอย่าง 3D Scanner นอกช่องปาก หรือ สแกนเนอร์ 3มิติเอนกประสงค์
AoralScanner
EinScan Pro 2X / 2X+
HP / David 3D Scanner

ประโยชน์ของการใช้ 3D Scanner กับงานทันตกรรม
1. ลดต้นทุน เป็นการลดขั้นตอนในการทำพิมพ์ปูน ลดการพึงพา พิมพ์ฟันแบบเดิมๆ (ให้หลายกรณีลูกค้าอยู่ต่างประเทศ ส่งไฟล์ Digital ง่ายกว่า มาส่งพิมพ์ปูน) โดยไฟล์ที่ได้เป็นไฟล์ Digital 3D สามารถใช้ Software เฉพาะทางในการ Simulate ฟัน ช่วยในการออกแบบฟัน สร้างโมเดลฟัน ต่อไป
2. ลดเวลา จากข้อแรกเป็นการลดเวลาในการทำงาน ให้สั้นขึ้นมาก เช่นเราสแกน intra-oral ในปากลูกค้าในเวลาไม่กี่นาที สามารถนำไฟล์นั้นๆมาวางแผนการผ่าตัด / ทำครอบฟัน / ทำ Splints / Guard / Retainer ได้โดย Software เฉพาะทางสามารถสร้างโมเดลพวกนี้ได้ แล้วพิมพ์ออกมาโดยใช้ 3D Printer
3. เพิ่มความแม่นยำ Technology 3D Scanner / Printer ในปัจจุบันมีความแม่นยำมากๆในหน่วยไมครอน
4. สามารถ Simulate ให้คนไข้ดูภาพเสมือนจริง พร้อมการวินิจฉัยได้

3D Printer
ก่อนหน้าหลายสิบปีมานี้จะคุ้นเคยกับ CNC ในการกัด Wax หรือ โลหะ หรือ เซรามิค เครื่อง CNC ยังติดกับข้อจำกัดเรื่องวัสดุที่ใช้มีให้เลือกไม่มากมายนัก / ทำโมเดลที่ซับซ้อนไม่ได้ ปัจจุบันเครื่องพิมพ์ 3มิติ มีราคาถูกลง อีกทั้งยังมีวัสดุให้เลือกหลากหลาย กับงานทันตกรรม เช่น เรซิ่น Wax สำหรับงานหล่อ เรซิ่นทำโมเดลฟัน เรซิ่นใสที่สามารถมาใส่ในปากคนไข้ เรซิ่นที่ให้ทำฟันปลอมสามารถมาใส่ในปากได้เลย ทำให้ 3D Printer ในงานทันตกรรมกำลังได้รับความนิยม ตัวอย่างการใช้เครื่องพิมพ์กับงานทันตกรรม

ตัวอย่าง 3D Printer เพื่องานทันตกรรม
Formlabs Form2
MiiCraft125

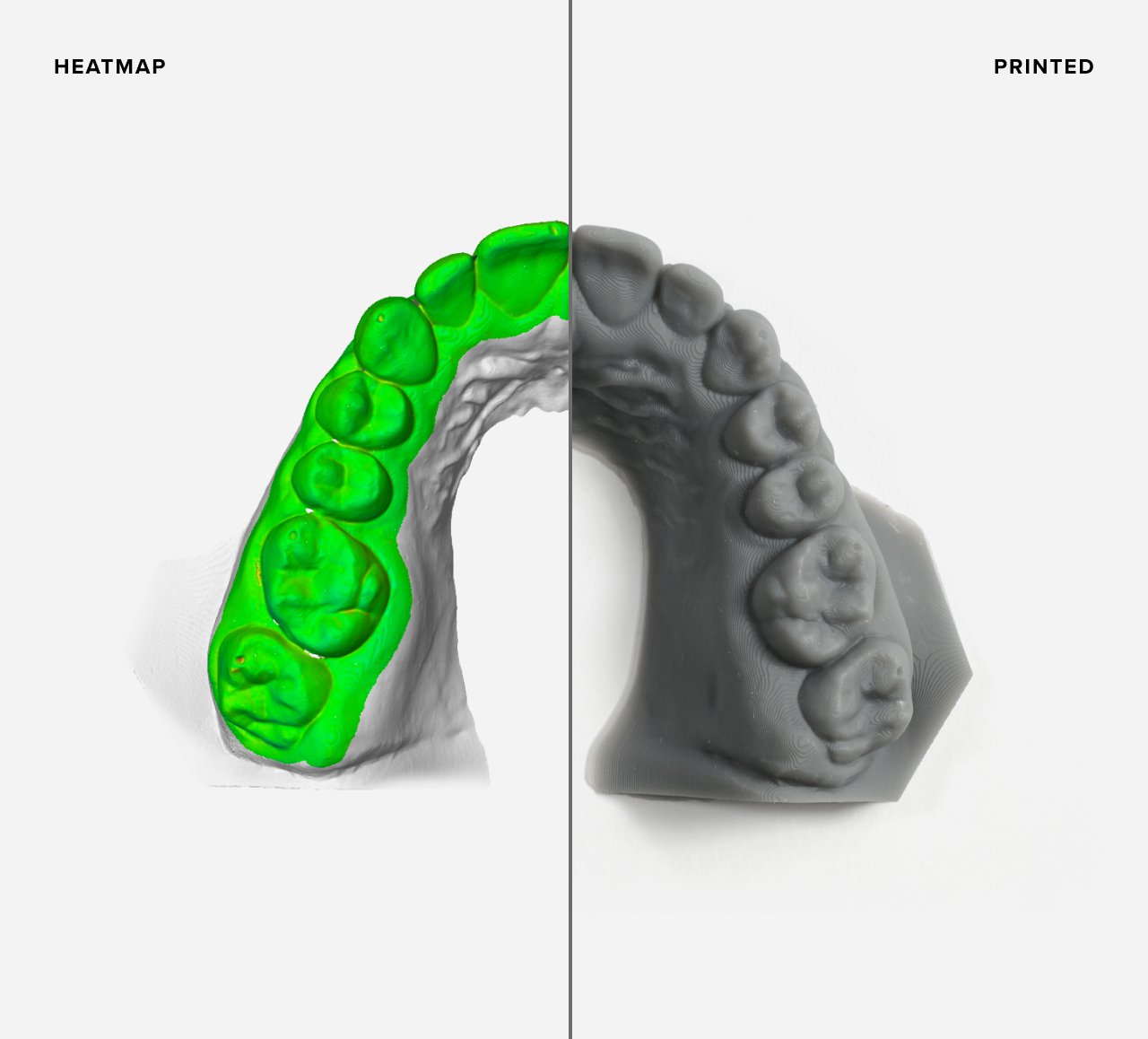

โมเดลทันตกรรม Dental Model
นำไฟล์จากเครื่อง 3D Scanner หรือ ไฟล์ที่ได้จาก Dental CAD มาพิมพ์ สามารถนำชิ้นงานที่พิมพ์ออกมาไปใช้ ลักษณะการทำงานเหมือนพิมพ์ฟัน

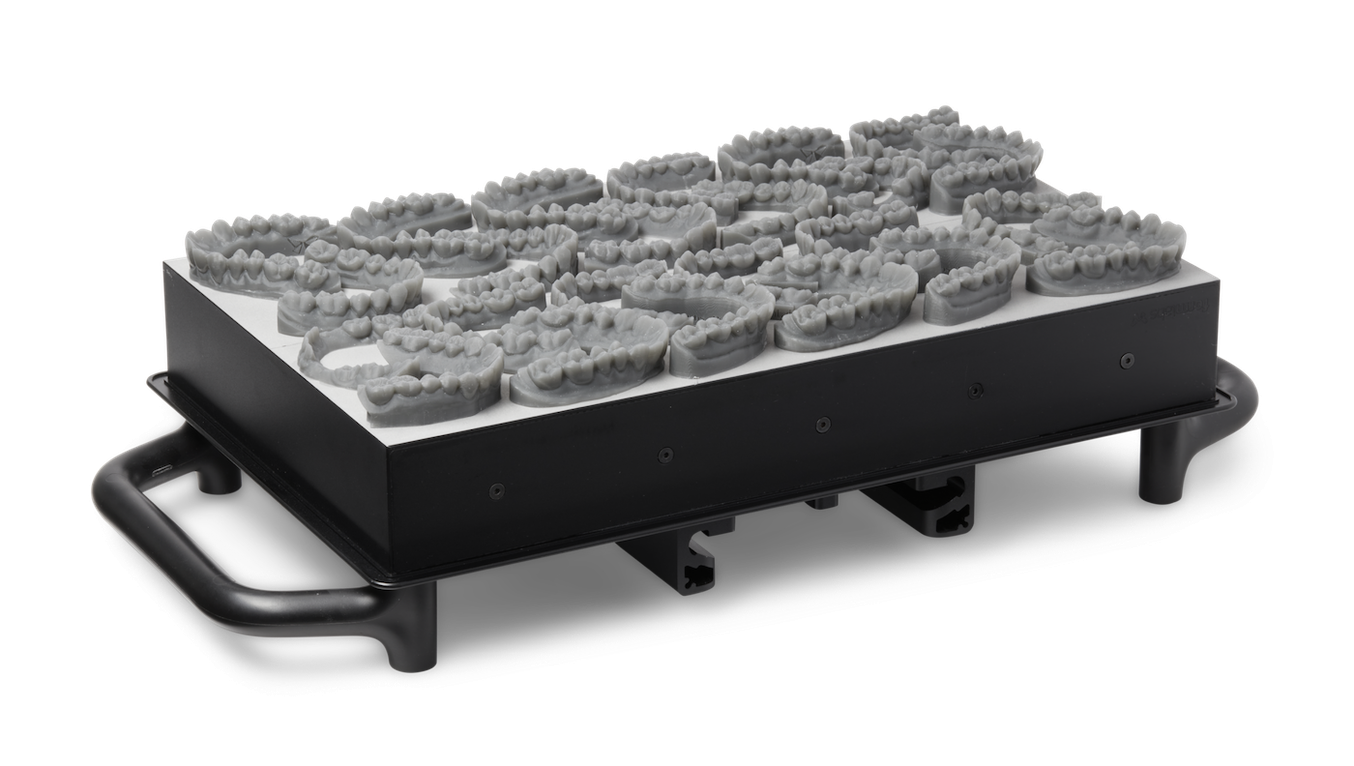

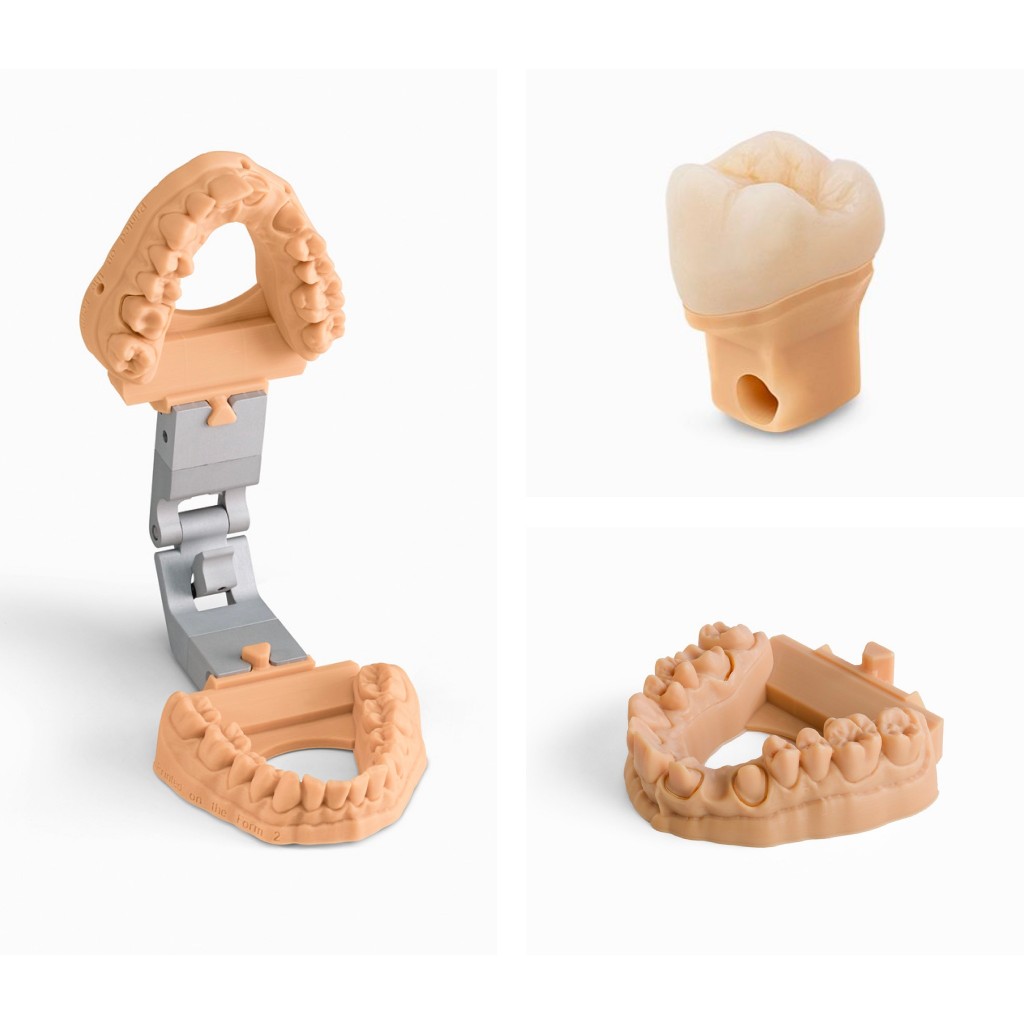

ตัวอย่างโมเดลทันตกรรมที่พิมพ์จากเครื่องพิมพ์ 3มิติ

Crown – Bride
สามารถพิมพ์ด้วยเรซิ่นแบบ Wax โดยนำโมเดลที่ได้ไปหล่อเป็นโลหะมีต่อไป

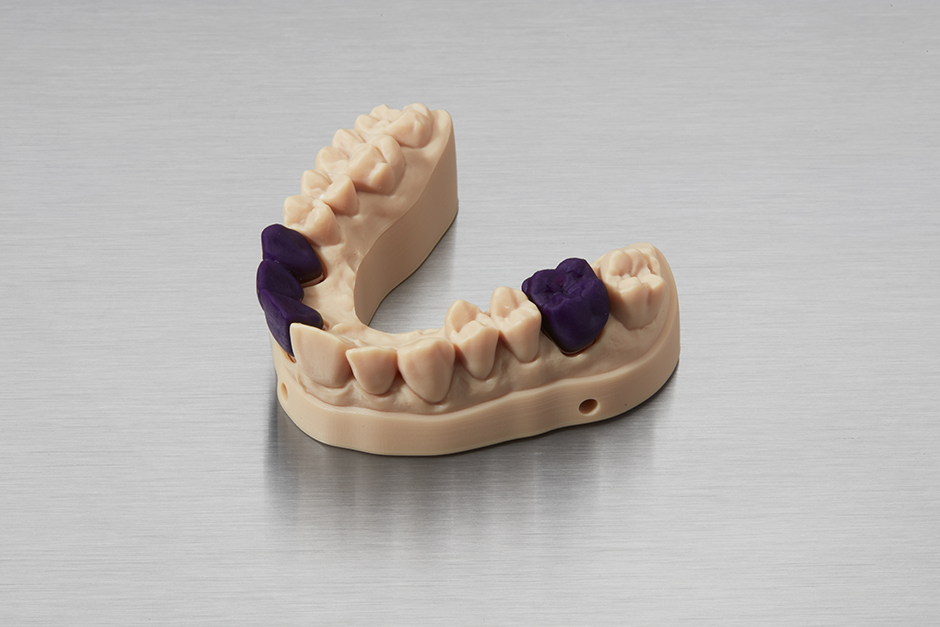

พิมพ์ส่วนที่เป็น Wax (สีม่วง) สามารถนำไปหล่อแบบเหวี่ยง ขึ้นรูปเป็นโลหะต่อไป

SG Surgical Guides
เรซิ่นพิเศษสำหรับทำ Surgical Guide
ข้อมูลเพิ่มเติม http://www.print3dd.com/product/resin-dental-sg-1l/

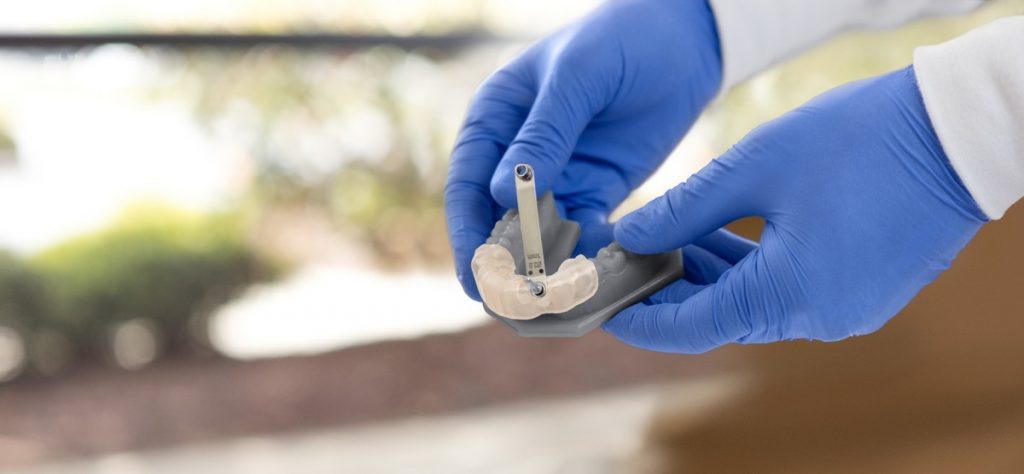

ตัวอย่าง Surgical Guide ที่พิมพ์จากเครื่องพิมพ์ 3มิติ

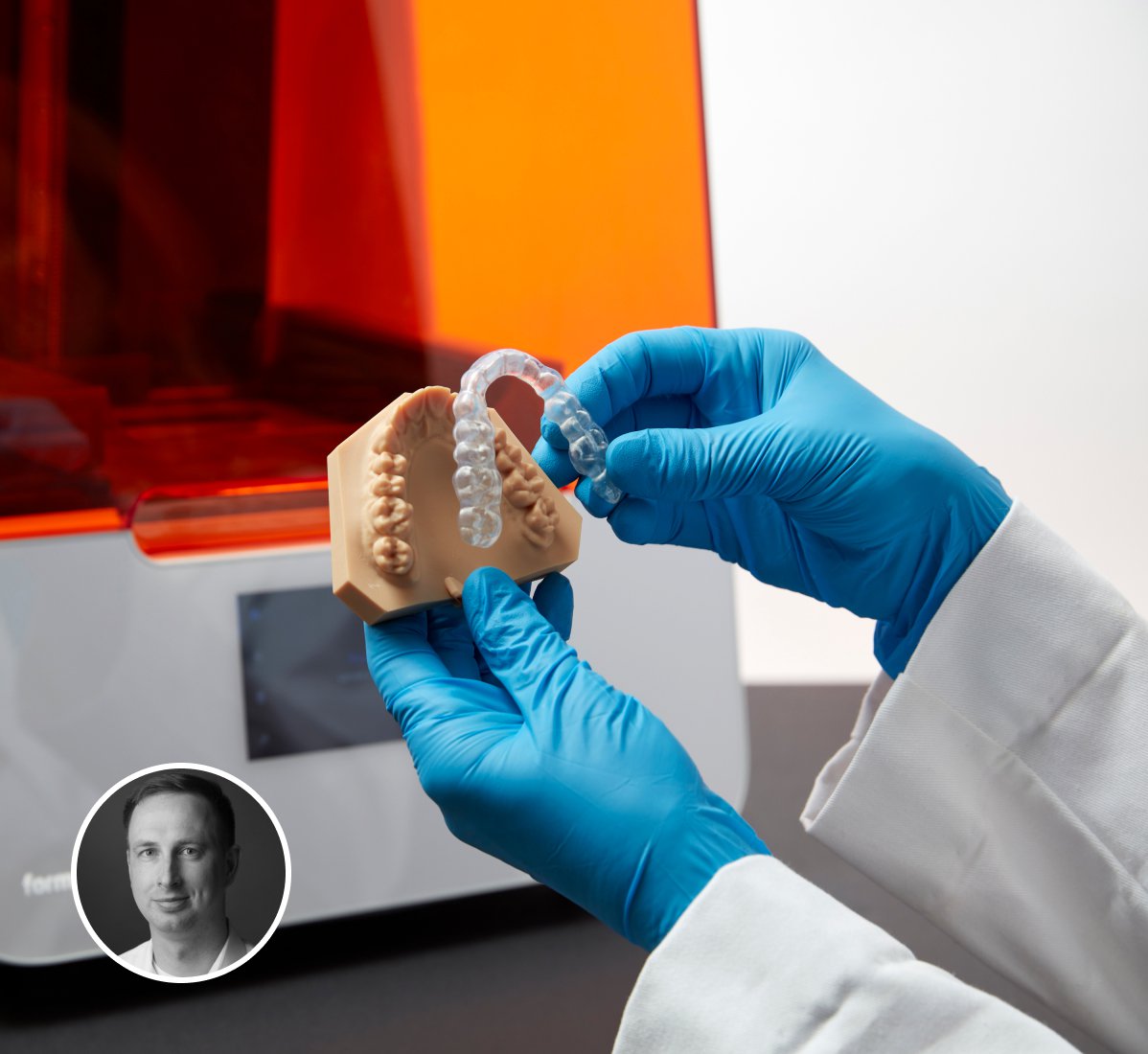

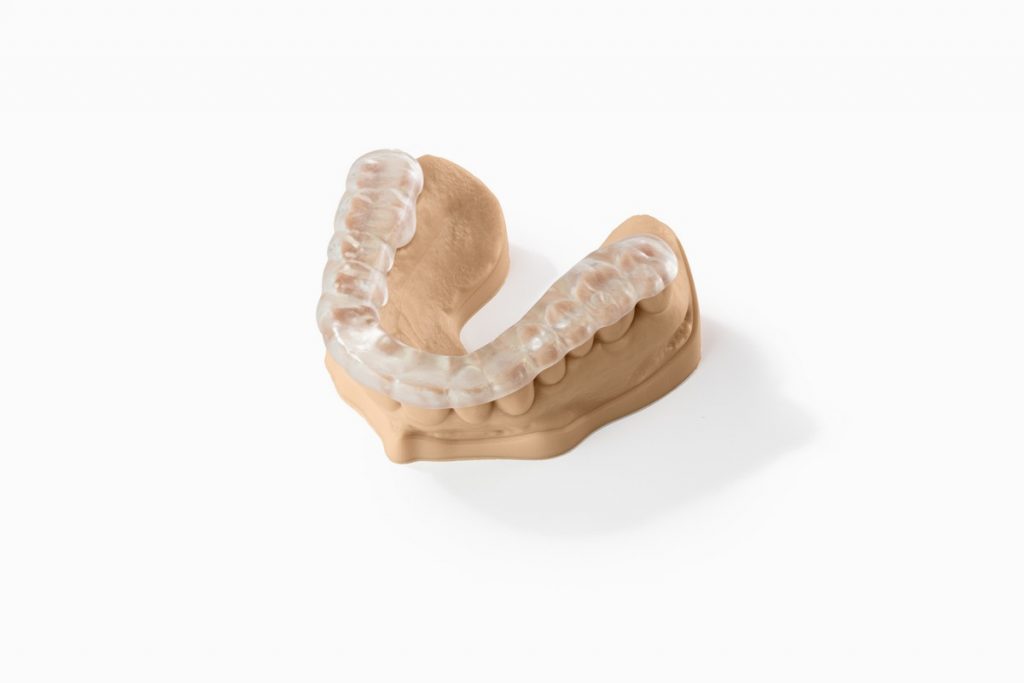

Clear Splints / Guard
เรซิ่นพิเศษใส เมื่อพิมพ์เสร็จอบ UV แล้วสามารถใช้ในช่องปากได้
ข้อมูลเพิ่มเติม http://www.print3dd.com/product/resin-dental-lt-clear-1l/

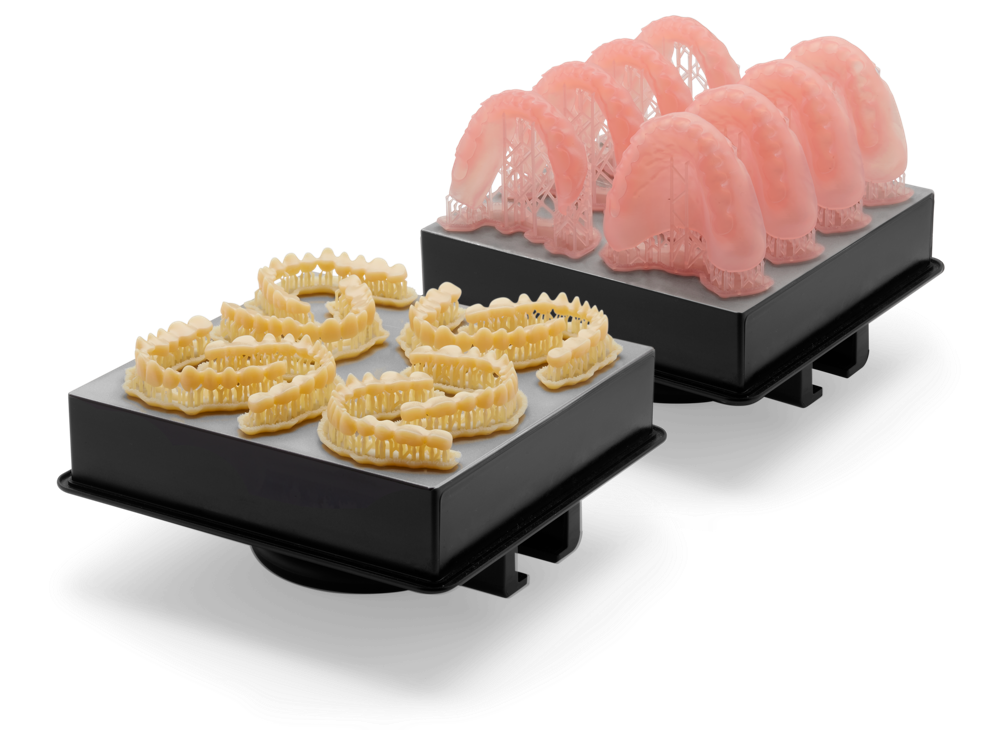

Dentures
เรซิ่นพิเศษสำหรับทำฟันปลอม

เรซิ่นพิมพ์ เมื่อพิมพ์เสร็จสามารถนำไปใช้เป็นฟันปลอมได้เลย

ประโยชน์ของการใช้ 3D Printer กับงานทันตกรรม
1. ลดต้นทุน พิมพ์ชิ้นงานเท่าใช้ ไม่จำเป็นต้องเปิดพิมพ์ฟัน หรือทำพิมพ์ฟันหลายๆครั้ง ใช้ไฟล์ที่ในจากการสแกนมาทำงานต่อ
2. ลดเวลาลดการใช้แรงงานคน เนื่องการทำโมเดล สามารถทำใน Software Dental CAD สามารถลดเวลาของการทำมือ เมื่อได้ชิ้นงานที่ต้องการเช่น คลอบฟัน ก็พิมพ์เฉพาะคลอบฟันออกมาแล้วไปหล่อ
3. เพิ่มความแม่นยำ Technology 3D Scanner / Printer ในปัจจุบันมีความแม่นยำมากๆในหน่วยไมครอน
4. วัสดุหลากหลาย จากที่ยกต้องอย่างเครื่องพิมพ์สามารถพิมพ์ด้วยวัสดุที่หลากหลาย
