Photogrammetry Scanner (แปลงภาพถ่ายเป็น 3D)

การสร้างโมเดล 3มิติสามารถทำได้หลายวิธี เช่นเขียนขึ้นมาเองทั้งหมด (ตัวอย่าง Software CAD เช่น SolidWork, Software Freeform เช่น Zbrush) หรือ ง่ายกว่านั้นก็สแกน 3มิติเก็บเข้าเป็นไฟล์ 3มิติเลย เครื่อง 3D Scanner มีส่วนช่วยอย่างมากในการ Digital Reality โดยเก็บขนาด, รูปร่าง, สี ของวัตถุ, บุคคล สิ่งของ มาในรูปแบบ Digital โดยมีขนาดในมิติ กว้างxยาวxสูง, รูปร่าง สีสรรค์ สมจริง และละเอียด (ขึ้นอยู่กับคุณภาพ สแกนเนอร์ด้วย

Showing all 4 results

ไฟล์ 3มิติ ที่ได้มาจากกล้อง3D หรือ 3D Scanner นั้นสามารถนำไปใช้ต่อได้มากมาย ในเชิง บันเทิง, วิศวกรรม, ทางการแพทย์, Marketing , โบราณคดี หรือแม้กระทั่ง โลกเสมือน VR, AR, Metaverse โดยอาจจะสรุปประโยชน์ได้ดังนี้

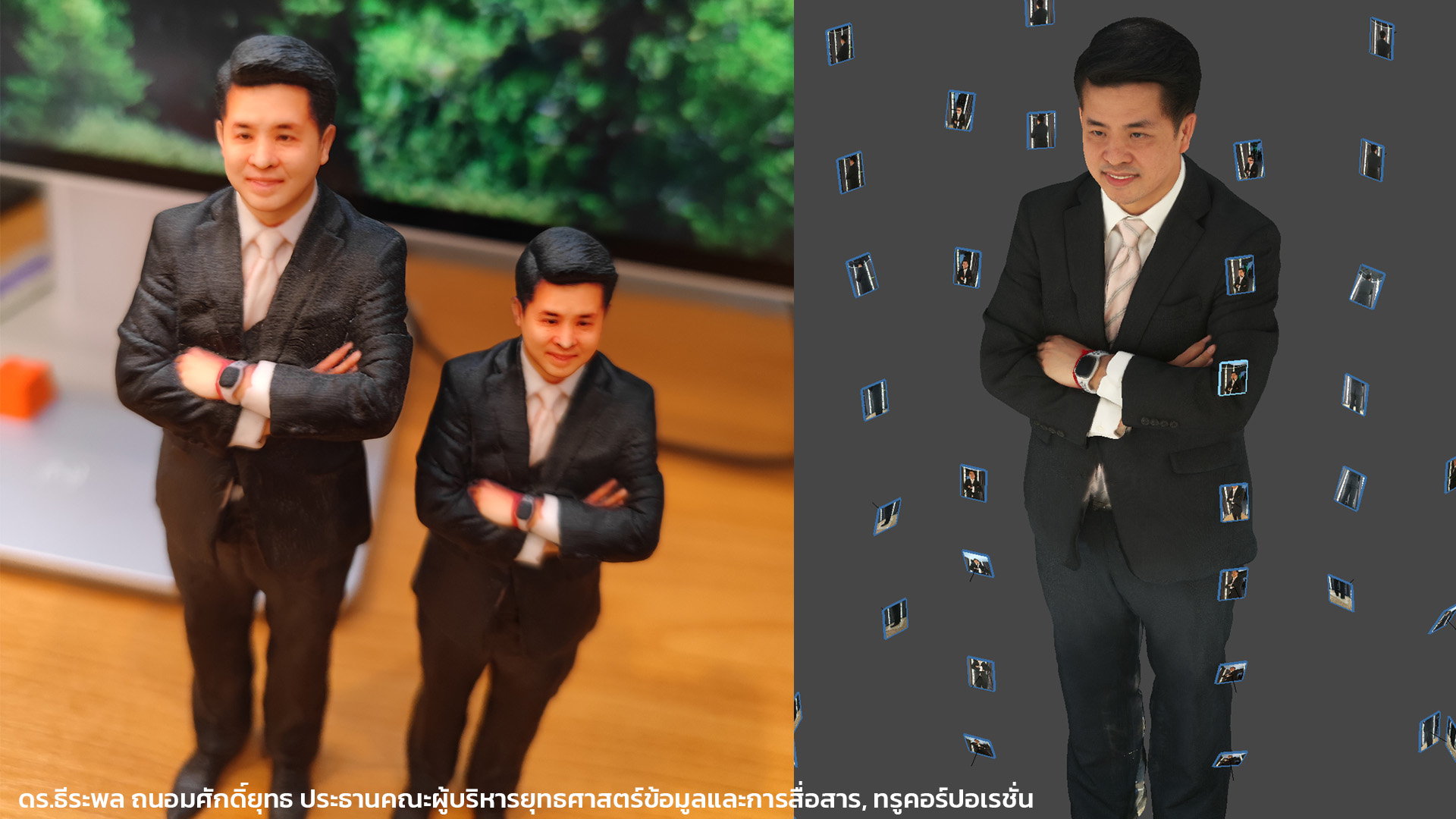

บันเทิง การสแกนโมเดล โดยเฉพาะบุคคลจริง จะให้ความสมจริงมากกว่าเขียนขึ้นมาใหม่ ตัวอย่างหนัง/game AAA จะสแกนพระเอกด้วย Model Capture/scanning
วิศวกรรม สามารถนำไฟล์ 3มิติ ไปวัดขนาด Inspect วิเคราะห์คุณสมบัติวัสดุ คุมคุณภาพในการผลิต หรือที่นิยมในปัจจุบัน Reverse Engineer วิศวกรรมย้อนรอย
การแพทย์ โรงพยาบาลสแกนโมเดลใบหน้าคนไข้ เพื่อออกแบบการรักษาผ่าตัดศัลยกรรม สร้างแบบจำลอง Before vs After
Marketing การตลาดยุคใหม่สามารถแสดงสินค้าแบบ 3มิติ, ผ่านแว่น VR, AR หรือ ให้ลูกค้ามี Interaction กับสินค้าเสมือน Virtual ได้
โบราณคดี พิพิธภัฑณ์ใหญ่ใน ฝรั่งเศส เก็บข้อมูลโบราณวัตถุทั้งหมดในรูปแบบ Digital, 3D Virtual
VR, AR, Metaverse ถ่ายทอดคน, สิ่งของ ที่เป็นจริงเข้าสู่โลกเสมือน การสร้าง Digital Asset

เทคนิคในการสแกน 3มิติ Model สามารถหลักๆได้ 2วิธี (จริงมีมากกว่านั้นมาก อาจจะดูจากบทความนี้ > 3D Scanner มีกี่แบบอะไรบ้าง)

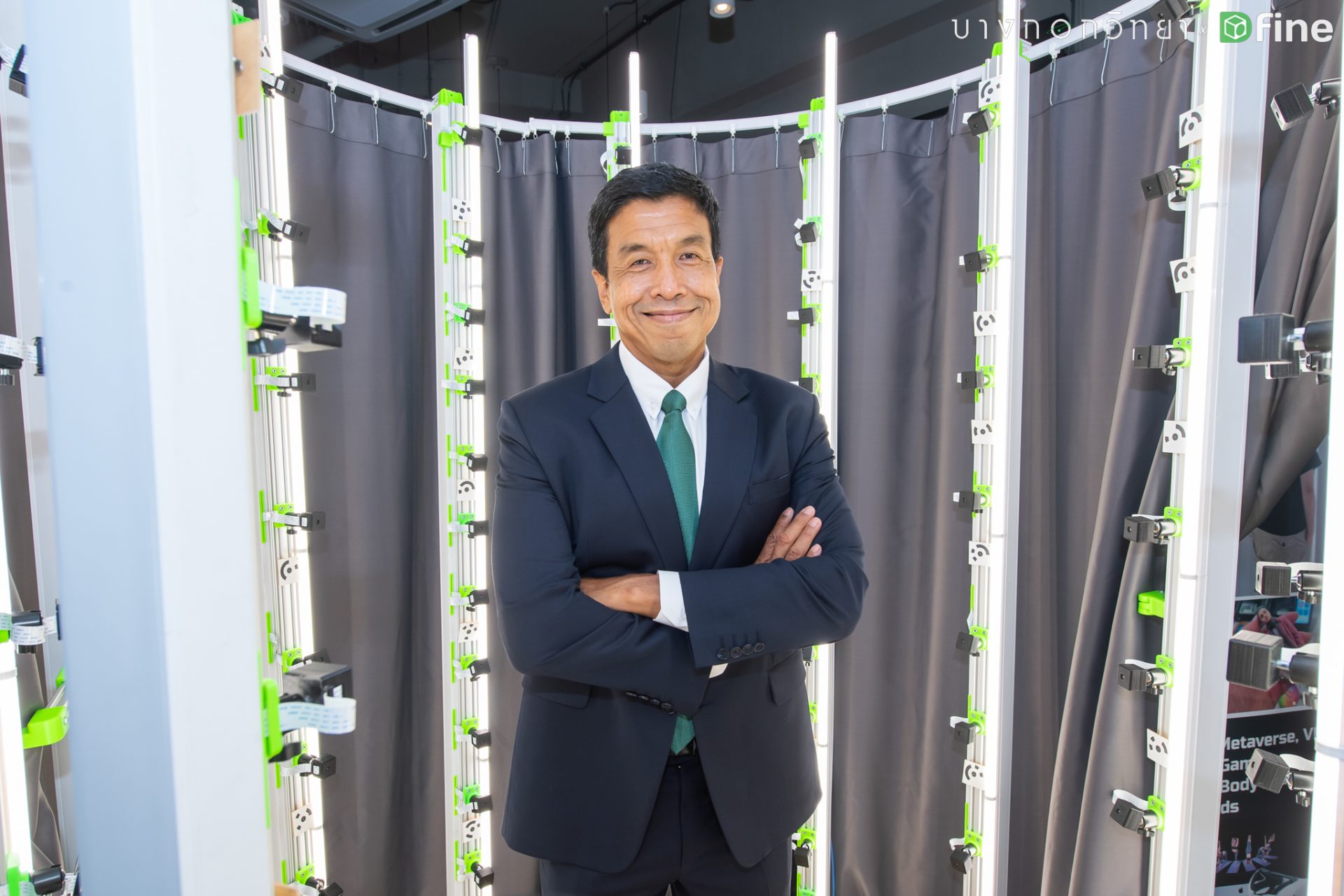

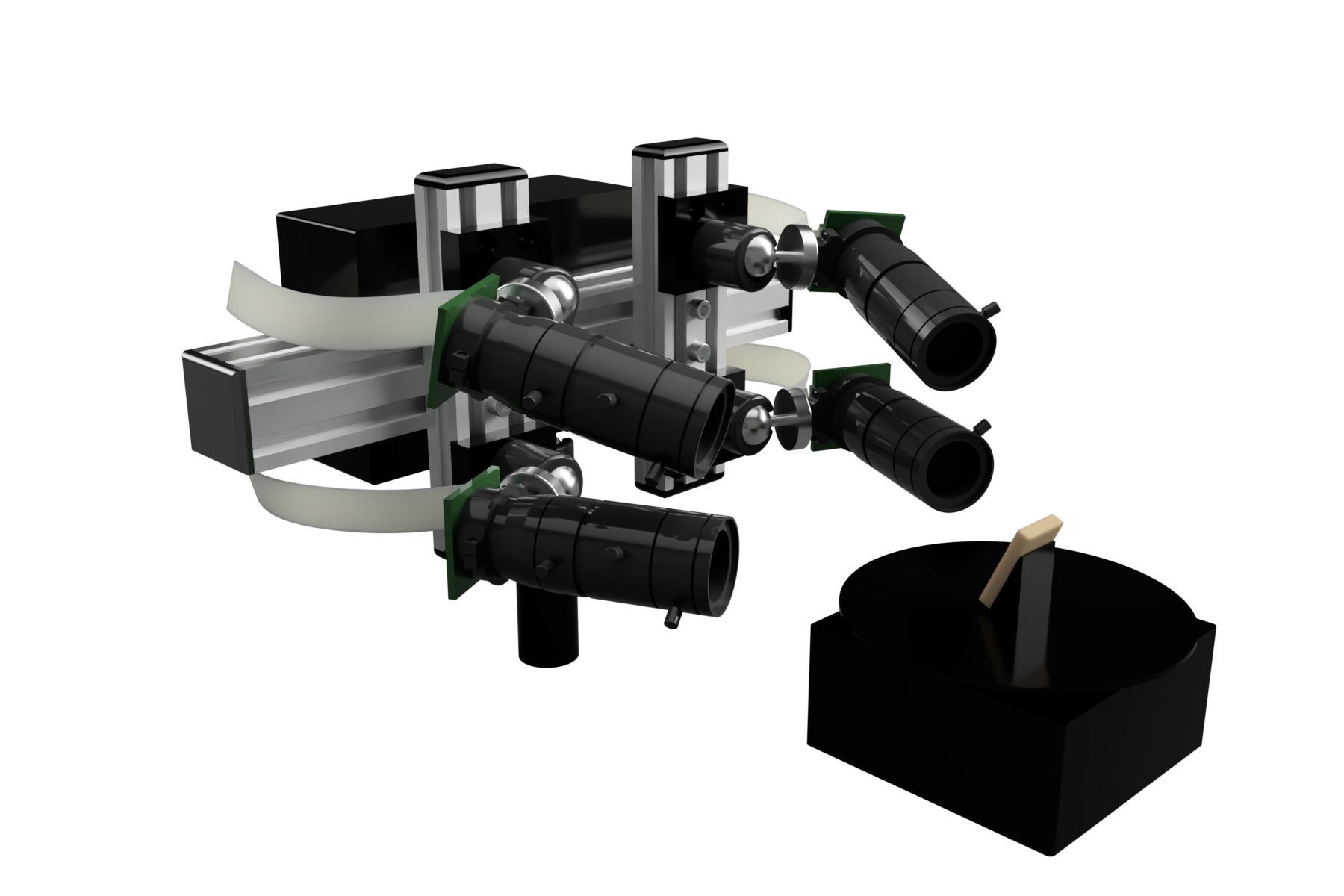

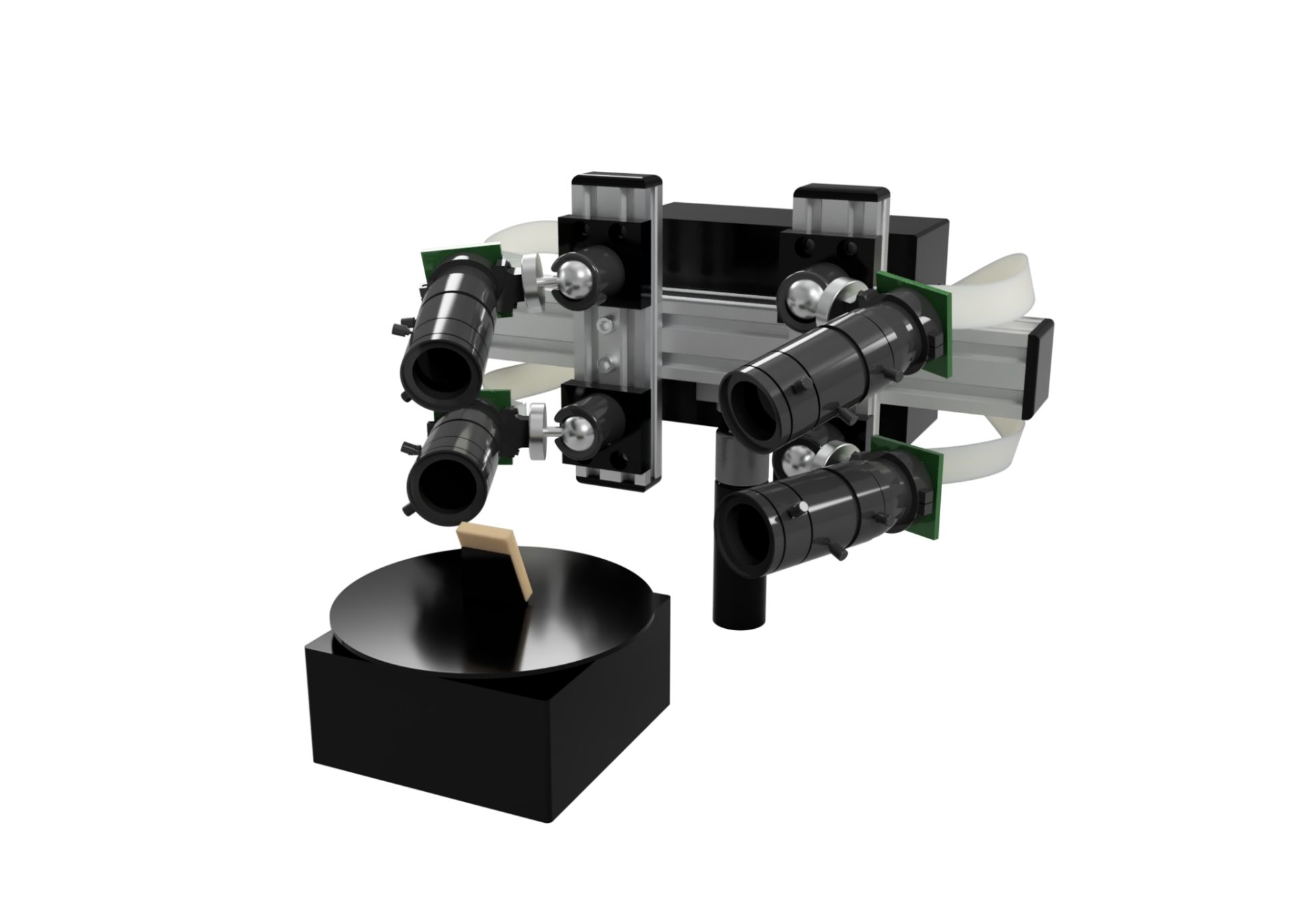

Photogrammetry เทคนิคนี้ใช้กล้องจำนวนหลายตัว หรือ กล้องตัวเดียวก็ได้ถ่ายรอบวัตถุหลายร้อยรูป Software จะแปลงรูปทั้งหมดออกมาในรูปแบบ 3มิติ
Laser/ LED 3D Scanner เครื่องสแกน3มิติ เหมาะแก่การสแกนแตกต่างกันไป Aเหมาะกับวัตถุขนาดใหญ่ Bเหมาะกับวัตถุเล็กถึงกลาง โดยมากกว่าใช้งานง่ายกว่าแบบ Photogrammetry

Photogrammetry

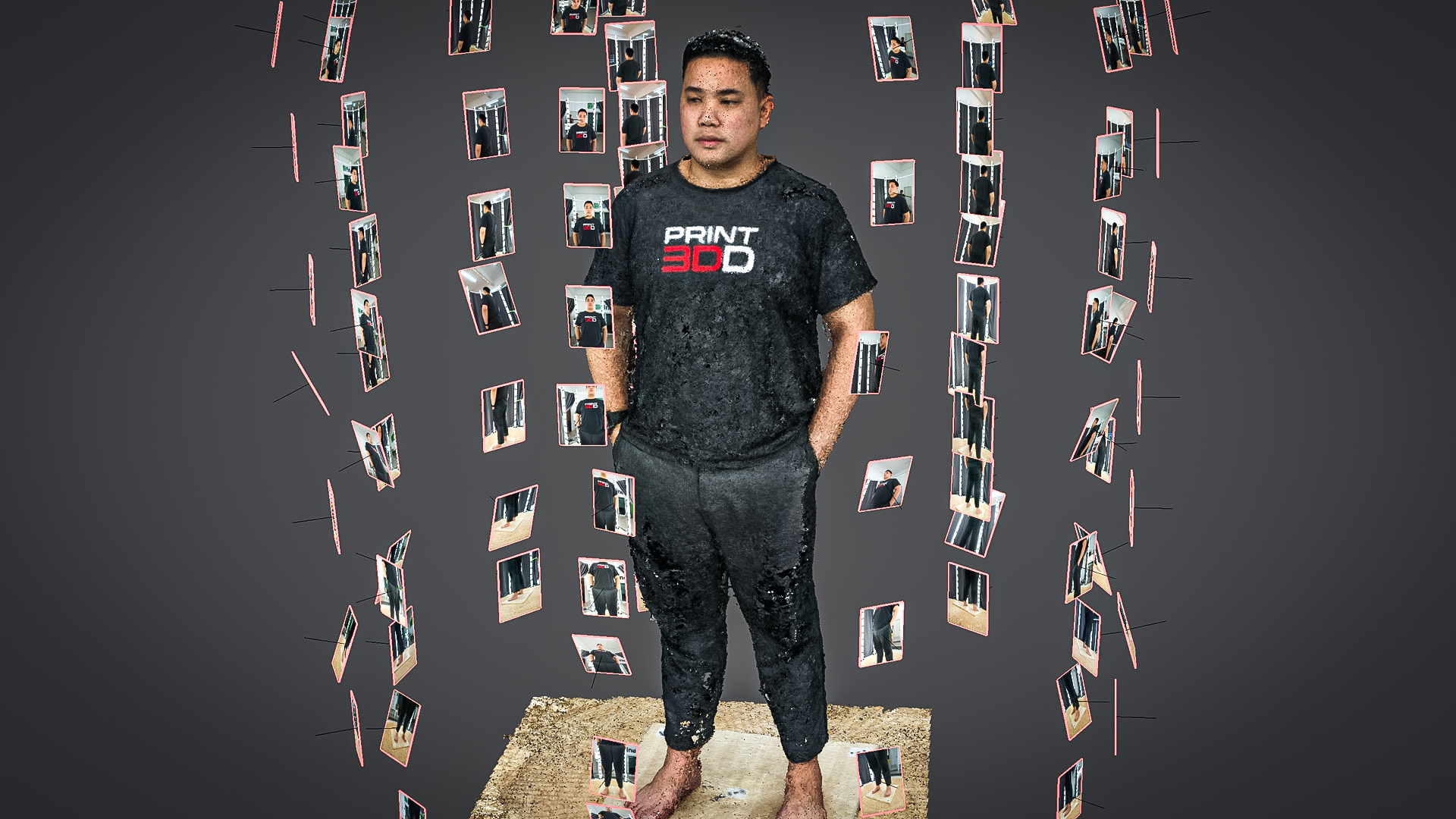

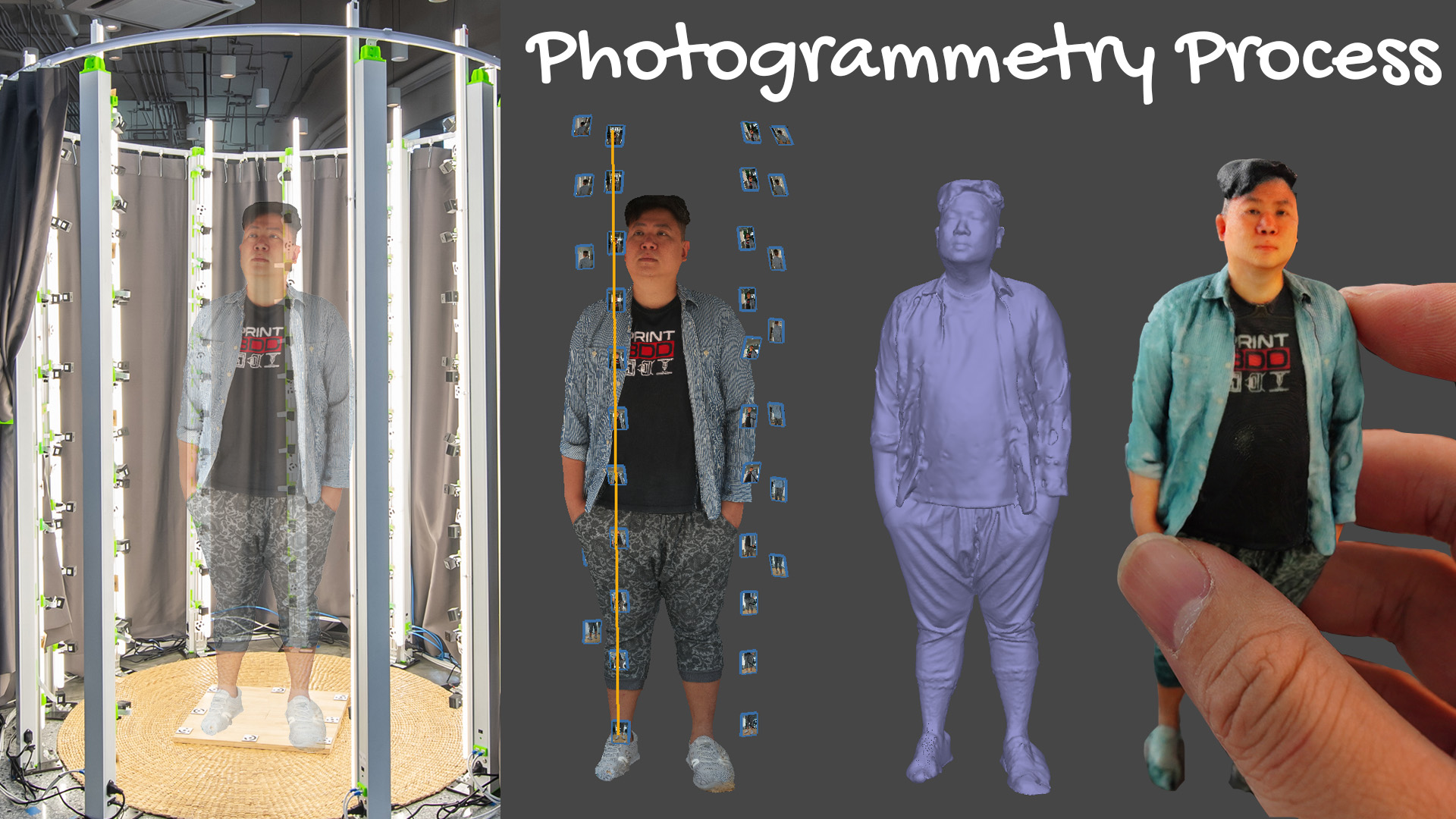

ระบบการสแกนด้วยภาพถ่ายจำนวนมาก ทำงานโดยการถ่ายรูปหลายๆรูปที่ชิ้นงานที่ต้องการสแกนโดยรูปภาพต้องมีการเหลื่อมกัน หลายๆมุมมอง นำรูปที่ถ่ายอาจจะ 30 – 200รูป มาเข้า Software เพื่อทำการ Generate ไฟล์ 3มิติ, สามารถนำไฟล์ที่ได้ใช้เชิง Engineer, Medical, Movie, Game, AR, AR, Metaverse ข้อดีของระบบนี้คือ ได้ไฟล์ Texture มีความสมจริงๆมากๆ สีสมจริง ข้อเสียคือ Workflow การทำงานยุ่งยาก ต้องมีความรูปและความชำนาญการ (ต้อง Training มากระดับหนึ่งเลย)

ถ่ายรูปชิ้นงาน เหลื่อมกัน มุมมองแตกต่างกัน 30 – 200รูป นำไปทำ 3D ด้วย Software
ความละเอียดของ 3D ขี้นกับจำนวนรูป และคุณภาพกล้อง
ได้ไฟล์ 3มิติ สามารถไปทำงานต่อได้หลากหลาย Engineer, Medical, Movie, Game, VR, AR
ข้อดี ไฟล์ที่ได้มี Texture สีสมจริงมาก, ไม่จำกัดขนาดวัตถุที่ต้องการสแกน หัวคน, ภูเขาทั้งลูก
ข้อเสีย Workflow การทำงานซับซ้อน ต้องการการ Training
