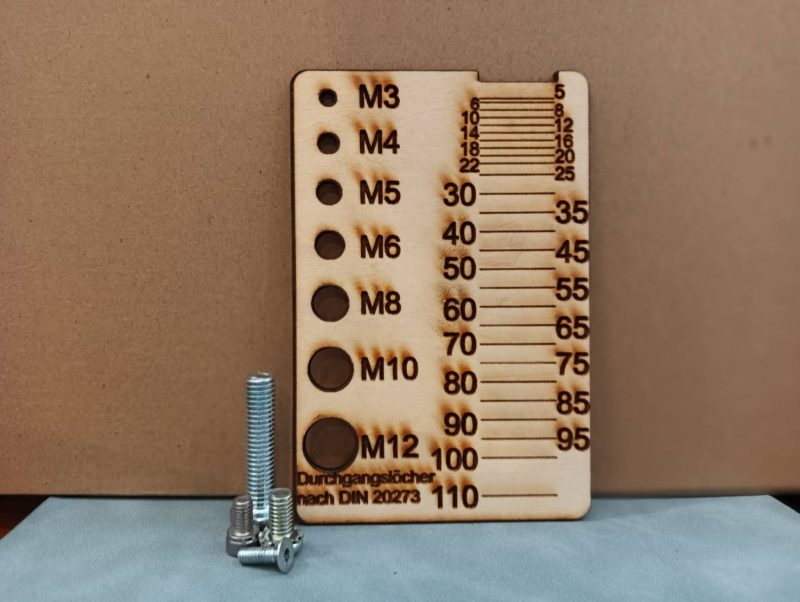

Screw Measuring Device – Laser Cut  : อุปกรณ์วัดสกรู – ตัดด้วยเลเซอร์

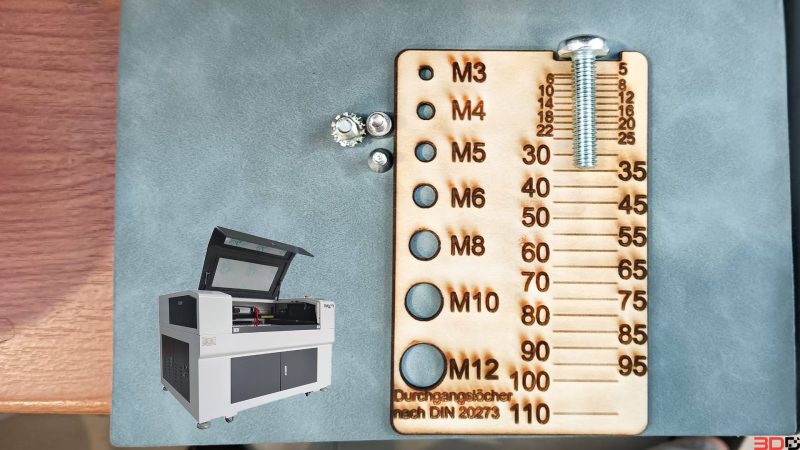

Screw Measuring Device – Laser Cut  เราจะมาทำอุปกรณ์วัดสกรูด้วยเครื่อง Laser ระบบ Co2 ทำเครื่องมือช่างง่ายๆโดยให้มีเครื่อง Laser มาช่วยในการตัดไม้ เราจะได้หมดปัญหาในการจำขนาดน๊อตไม่ได้สักที

# ผมคิดว่าทุกคนทำได้แน่นอน เพราะวิธีการทำไม่ยากเลยครับ ขั้นตอนการทำเดี๋ยวอธิบายได้ล่างครับ

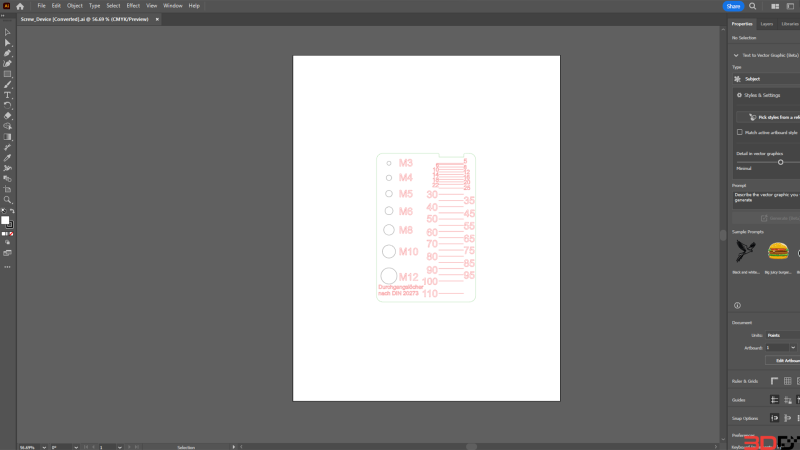

การทำไฟล์ ผมเขียนในโปรแกรม Illustrator แล้วเซฟไฟล์เป็นนามสกุล Ai และก็เปลี่ยนเป็น Illustrator 3 และเราจะได้นามสกุล Ai เพื่อโยนเข้าโปรแกรมของเครื่อง Laser

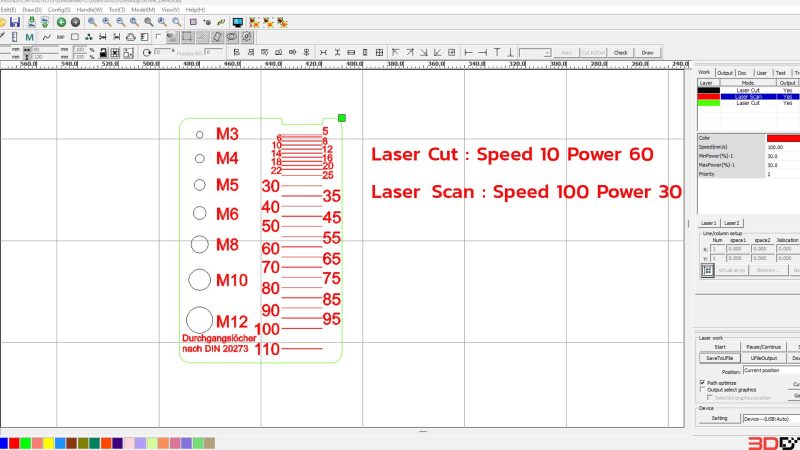

โปรแกรม  RDWorksV8 เป็นโปรมแกรมกลางสำหรับเครื่อง Laser ใช่สำหรับตั้งค่า Speed กับ Power ให้ตรงกลับงานที่เราจะตัด

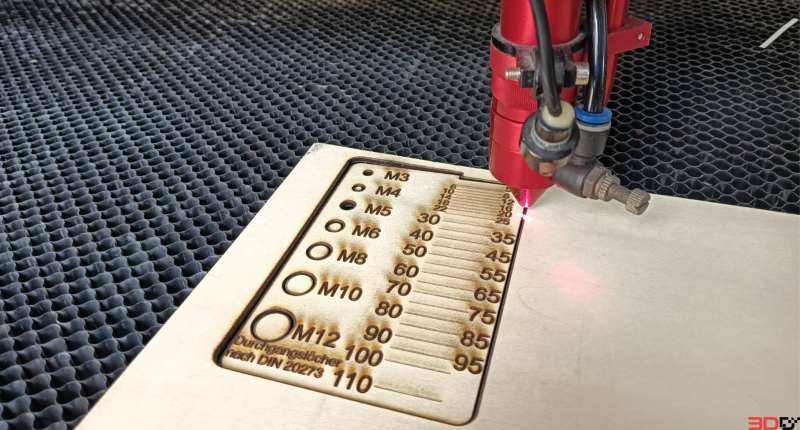

ขั้นตอนสุดท้ายคือการตัด เครื่องที่ใช้ตัด  Ray9 Smart CO2 Laser  ขนาด (900*600mm)

• แหล่งกำเนิดแสง : CO2 Tube กำลัง 100Watt
• การเคลื่อนที่ : XY Cartesian, Z ขึ้นลงแนวดิ่งด้วยระบบไฟฟ้าอัตโนมัติ Auto Focus
• แผงควบคุม : หน้าจอสี 5นิ้ว, แสดงสถานะการทำงาน, ปุ่มกด, Numeric keypad
• Software : RDWorks V8(License แท้) รองรับไฟล์ CorelDraw, Photoshop, Auto CAD, illustrator, PLT, DST, DXF, BMP, DWG, AI, RD
• OS : Window 7, 10 or Higher
• การเชื่อมต่อ : Online-เชื่อมต่อผ่านคอมพิวเตอร์, Offline-สั่งงานผ่านที่แผงควบคุม, ผ่าน USB Drive, LAN, Wifi
• Cutting Speed : 0-24000mm/min
• Engraving Speed : 0-60000mm/min
• Accuracy : 10-50Micron
• Table : Honeycomb Aluminium
• ระบบหล่อเย็น : Chiller CW3000 / Air Pump
• Safety : Door Sensor, Cooling Sensor
• วัสุดที่รองรับ : ไม้, แผ่นพลาสติกต่างๆ เช่น Acrylic, PolyCabonate, Plaswood, HIPS, ไม้อัด, ไม้จริง, หนัง, ยาง (วัสดุอโลหะ ชนิดต่างๆ)
• เลเซอร์ระบุตำแหน่ง : สีแดง
• ตัดอะครีลิกได้หนาสุด : 30mm
• รับประกัน : 1ปี
• ระบบ Auto Resume ยิงเลเซอร์ต่อได้ถ้าไฟดับ
• อื่นๆ : มาพร้อม Blower พัดลมดูดอากาศ 550Watt
