แกะสลักขวดแก้วกัน CO2 Laser Engrave

แกะสลักขวดแก้วกัน CO2 Laser Engrave

บทความนี้เรามาแกะสลักขวดแก้วกัน โดยใช้เครื่อง Laser CO2 Ray6 เลเซอร์แบบซีโอทู นั้นเป็นยิงคลื่นความร้อนออกมาใช้ได้ดีกับวัตถุอโลหะต่างๆ รวมถึงแก้วด้วย ช่วงนี้กระแสกัญชา-กัญชง มาแรงเริ่มมีการอนุญาติ มีลูกค้าหลายเจ้าสนใจทำสินค้าที่เกี่ยวกัญชา-กัญชง Laser Engraving เป็นกระบวนการอย่างหนึ่งที่เพิ่มมูลค่าให้สินค้าได้ ในที่นี่เรามาแกะสลักขวดแก้วที่บรรจุสมุนไพรดังกล่าวกัน

  1. เริ่มต้นเลือกขวดแก้วครับ ถ้าขวดแก้วมีหน้าที่เป็นระนาบเรียบอยู่แล้ว ก็ทำได้เลย / ถ้าขวดเป็นรูปร่างทรงกระบอกอันนี้ใช้ Rotary เข้าช่วยครับ (ในบทความนี้ ใช้ขวดที่มีด้านเรียบด้านหนึ่งครับ)
  2. เลือกไฟล์ที่เราต้องการใช้ การแกะสลักแก้วไม่ควรเลือกลายที่ความซับซ้อนมากนัก

    เลือกโลโก้ง่ายๆ ไม่ซับซ้อนมากนัก
  3. แนะนำแปลงไฟล์รูป เป็น Vector สามารถทำได้ทั้งใน RD Work V8 และ Illustrator (ทำใน Illustrator ง่ายกว่าเห็นๆ ใช้คำสั่ง Image Trace จ้า)

    ทำรูปมาทำเป็น Vector ด้วย Image Trace ใน Illustrator
  4. Save ไฟล์เป็น .ai ได้เลยครับ แต่เน้นว่าต้องเป็น Version CS3 หรือต่ำกว่า เพื่อให้สามารถเปิดได้ใน RD Works.

    อย่าลืม Save Files เป็น CS3 นะครับ
  5. ใน RD Work V8 แบ่งการทำงานเป็น 2 Layer  Layer1 เป็นการ Scan แกะสลักที่ละแถว ปิดท้ายด้วย / Layer2 เป็น Cut วาดเลเซอร์เป็นขอบ Outline เพื่อให้ได้รูปที่คมชัดมากขึ้น

    ทำงานเป็น 2 Layer อันแรกเป็น Scan คือแกะสลักที่ละแถว และ Cut วาดเลเซอร์ตาม outline
  6. ทำการ Simulate ว่าทำงานตามแบบที่เราต้องการจริงๆหรือไม่

    Simulate การทำงานว่าลำดับตามที่เราต้องการหรือไม่ ถ้ามั่นใจแล้วค่อยไปยิงเลเซอร์
  7. เอาไฟล์ที่ Export ออกมา .rd ไปใช้  ในบทความนี้จะเซฟใช้ USB Drive ไปพิมพ์
  8. วางขวดแก้วดีๆ มั่นใจว่าได้ระนาบ คำสั่งหนึ่งก่อนพิมพ์ที่แนะนำให้ทำทุกครั้งคือ Frame (เครื่องจะทำการวาดพื้นที่ที่จะทำงานจริงๆ โดยยังไม่ยิงแสงเลเซอร์ออกมา ช่วยให้เรากะตำแหน่งได้แม่นยำมากขึ้น)
    เชคก่อนพิมพ์ หน้าจอ Ray6, 9, 13 มีพรีวิวให้เห็นและปรับที่หน้าจอได้เลย

    ตั้งหน้าตั้งตารออย่างตื่นเต้น

ข้อสังเกตุ : การแกะสลักกระจก ให้ระวังเรื่องความร้อนด้วยครับ ถ้าร้อนมากกระจกแตกได้ ในบทความนี้ใช้กำลัง 18% ที่ความเร็ว 100mm/s

Laser Cutter & การออกแบบที่สวยงาม

Laser Cutter & การออกแบบที่สวยงาม

การออกแบบและคิดค้นสร้างผลงานต่างๆ มีความสำคัญเป็นอย่างมากถ้าสิ่งที่เราคิดค้นขึ้นมาได้เกิดเป็นชิ้นงานจริง วันนี้เรา Print3DD ขอนำเสนอผลงานจากระบบ Laser Cutter ที่จะช่วยให้ความคิดและคุณภาพในการออกแบบของคุณเกิดประโยชน์มากขึ้นให้ถึงที่สุด โดยการสร้างชิ้นงานในรูปแบบ 2 มิติ ตามการออกแบบที่สวยงามในด้านงานต่างๆ คุณก็สามารถสร้างมันขึ้นมาได้ตามความต้องการที่พอใจ หลังจากนี้ความคิดที่สร้างสรรค์ และงานศิลปะที่สวยงามของคุณก็จะมีมูลค่าทางความรู้สึกที่มากขึ้น


ขั้นตอนการออกแบบนั้นสิ่งที่สำคัญคือความพึงพอใจของเราเพราะทุกอย่างคือสิ่งสวยงามเสมอ


นำไฟล์ที่ออกแบบมาเข้าสู้โปรแกรมของตัวเครื่อง Laser เพื่อปรับแต่งเล็กน้อยให้ชิ้นงานดูสวยงามรวมไปถึงการปรับขนาด


ระยะเวลาในการทำชิ้นงานของเครื่องนั้นขึ้นอยู่กับรายละเอียดอยู่ตัวงานและขนาด



ชิ้นงานที่สวยงามจากแผ่นไม้ก็ดีนะ อิอิ

เสร็จเรียบร้อยแล้วววว!!! สวย!!!

Ray9 สมาย คอนเทนเนอร์ อุตสาหกรรม เลเซอร์เครื่องแรกออกตัวอย่างสวยงาม

Ray9 สมาย คอนเทนเนอร์ อุตสาหกรรม เลเซอร์เครื่องแรกออกตัวอย่างสวยงาม

จัดเครื่องเลเซอร์คัตเครื่องแรก ที่ บริษัท สมาย คอนเทนเนอร์ อุตสาหกรรม จำกัด

ได้สั่งซื้อ Ray9 Laser Cutting&Engraving ขนาดการทำงานที่ 900 x 600 mm. สามารถตัดและแกะสลักวัสดุได้หลากหลายมากๆ

สินค้าภายใต้ Ray ควบคุมการผลิตโดย Print3DD แบรนด์คนไทยที่ได้รับความไว้วางใจจากองค์กร บริษัทต่างๆ ทั่วประเทศ สินค้าพร้อมสอนการใช้งานจนเป็น

ทางเราจัดการส่งเครื่องถึงที่ และสอนการใช้งานเครื่องรวมไปถึงการใช้งานโปรแกรม RD Work สำหรับการใช้งานเลเซอร์

  • แหล่งกำเนิดแสง : CO2 Tube กำลัง 100Watt
  • การเคลื่อนที่ : XY Cartesian, Z ขึ้นลงแนวดิ่งด้วยระบบไฟฟ้าอัตโนมัติ Auto Focus
  • แผงควบคุม : หน้าจอสี 5นิ้ว, แสดงสถานะการทำงาน, ปุ่มกด, Numeric keypad
  • Software : RD Work (License แท้) รองรับไฟล์ CorelDraw, Photoshop, Auto CAD, illustrator, PLT, DST, DXF, BMP, DWG, AI, RD
  • OS : Window 7, 10 or Higher
  • การเชื่อมต่อ : Online-เชื่อมต่อผ่านคอมพิวเตอร์, Offline-สั่งงานผ่านที่แผงควบคุม, ผ่าน USB Drive, LAN, Wifi
  • Cutting Speed : 0-24000mm/min
  • Engraving Speed : 0-60000mm/min
  • Accuracy : 10-50Micron
  • Table : Honeycomb Aluminium
  • ระบบหล่อเย็น : Chiller CW3000 / Air Pump
  • Safety : Door Sensor, Cooling Sensor
  • วัสุดที่รองรับ : ไม้, แผ่นพลาสติกต่างๆ เช่น Acrylic, PolyCabonate, Plaswood, HIPS, ไม้อัด, ไม้จริง, หนัง, ยาง (วัสดุอโลหะ ชนิดต่างๆ)
  • เลเซอร์ระบุตำแหน่ง : สีแดง
  • ตัดอะครีลิกได้หนาสุด : 30mm

สอนตัวเครื่องและภายในกลไกต่างๆให้กับช่างประจำโรงงาน เพื่อให้เข้าใจและสามมรถตรวจสอบความผิดพลาดเบื้องต้นได้



ทดสอบการใช้งาน ตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย ก่อนใช้งานจริง



Laser cut ผึ้งน้อยกลอยใจ จาก Ray6

Laser cut ผึ้งน้อยกลอยใจ จาก Ray6

ผึ้งน้อยกลอยใจ จากงาน Laser Cutting ที่เฉียบคมดั่งใบมีดโกน จากเครื่อง Ray6 เครื่อง Laser Cutting&Engraving ของทาง 3DD ทำโมเดลออกมาได้สวยงาม โดยใช้อะคลิลิกใสสีส้ม ทำให้การส่องของแสงสวยขึ้นไปอีก รอบนี้มาในหัวข้อโปรเจคสัตว์โลกน่ารัก ผึ้งน้อย เป็นไฟล์ที่โหลดมาได้ เห็นว่าน่าสนใจและน่าจะเป็นประโยชน์ เลยนำมาตัดให้ทุกท่านดูกัน!!!

เริ่มต้นจากไฟล์เส้น Vector สามารถหาโหลดฟรีได้จาก www.thingiverse.com และค้นหาคำว่า Laser cut ก็จะมีไฟล์มากมายให้เลือกโหลดมาลองใช้กัน

หน้าตาเว็บไซต์ Thingiverseโดยส่วนมากมักจะเป็นไฟล์ Ai. (ซึ่งต้องใช้กับโปรแกรม Adobe illustrator เท่านั้น) หรือ Svg. ซึ่งเป็นไฟล์เส้น Vector สามารภนำไปใช้งานได้เลยหรือเข้าโปรแกรมเพื่อปรับแต่งได้สบายๆ

ภาพ ไฟล์ที่โหลดมาแล้วเปิดใน Adobe Illustrator

โดยโปรเจคนี้เราเลือกตัวผึ้งมาเป็นงานเลเซอร์คัต ต่อประกอบ โดยไฟล์ที่ได้มามีการระบุจำแหน่งการต่อกันด้วยตัวเลข ทำให้การต่อชิ้นงานนั้นง่ายมากขึ้น

และรอบนี้เรายังคงใช้แผ่นอะคลิลิก ขนาด 3mm. ซึ่งพอดีกับไฟล์ที่ได้ในส่วนขอร่องต่อที่มีขนาด 3mm.เหมือนกัน ทำให้ไม่จำเป้นต้องแก้ไฟล์อีกรอบ^^

จากนั้นทำการเซฟไฟล์แล้วเอาเข้าโปรแกรม RD Work เพื่อทำการตั้งค่าการทำงาน

แล้วก็มาตั้งค่าความแรงของเลเซอณื และความเร็วในการเคลื่อนที่ยิงกันอีกที โดยควรตั้งค่าให้สัมพันธ์กันกับ Object นั้นๆ



แล้วลอง Preview เร่งเวลา เพื่อดูว่าเราตั้งค่าถูกมั้ย หรือลืมส่วนไหนไปหรือเปล่า

จากนั้นก็เริ่มทำการเลเซอร์ได้เลย……

Laser Cutting & Engraving โดยโปรเจคนี้ทางเราใช้เครื่อง เลเซอร์คัต ระบบ Co2 เคลื่อนแนว XY อย่าง Ray6 สินค้าตัวใหม่ล่าสุดจากทางร้าน 3DD ซึ่งเป็นเครื่องเลเซอร์ที่มีคุณภาพดีตัดเฉียบคมและยังมีหน้าจอ LCD ในการใช้งานได้ ทำให้การทำงานสะดวกสามารถทำงานผ่าน USB ได้สบายๆ

เมื่อเราทำการเลเซอณ์เสร็จเรียบร้อย ให้เอาชิ้นงานแต่ละส่วนมาวางเรียงกันก่อน เพื่อจัดให้เป็นระเบียบทำให้การต่อกันเป็นไปได้สะดวก และดูง่ายขึ้น และเป็นการเช็คอีกรอบว่าครบทุกชิ้นหรือไม่

จะเห็นได้ว่าตัวเลเซอณืนั้นสามารถตัดชิ้นส่วนได้ขนาดที่เล็กมากๆ สบายๆ ความซับซ้อนและรายละเอียดก็ไม่หายอีกด้วย

จากนั้นให้นำทุกส่วนมาต่อกันและเชื่อมกันด้วย น้ำยาเชื่อมอะคลิลิก ที่จะเป็นตัวละลายให้อะคลิลิกนั้นละลายและหลอมเข้าด้วยกัน

พยายามใช้พู่กันขนาดเล็กให้เหมาะกับขนาดโมเดลและหยดน้ำยาลงไปในปริมาณที่น้อย เนื่องจากตัสวน้ำยามีฤทธิ์กัดพลาสติก ซึ่งอาจจะทำให้บริเวณที่เราไม่ต้องการเชื่อม จะเกิดคราบเป็นฝ้าขึ้นได้ ซึ่งแก้ไขยากมาก

เสร็จเรียบร้อยแล้วววว!!! ได้ผึ้งสวยๆ มาหนึ่งตัว





ป้ายชื่อแกะสลักง่ายๆ ด้วย Ray6 Laser Cutting&Engraving

ป้ายชื่อแกะสลักง่ายๆ ด้วย Ray6 Laser Cutting&Engraving

ต้องขอเริ่มก่อนเลยว่าป้ายชื่อนั้นเป็นสิ่งเล็กๆที่จะช่วยให้ลูกค้าสามารถรับรู้ได้ทันทีว่าสิ่งของตรงหน้านั้นคืออะไร ประเภทไหน โดยที่ไม่จำเป็นต้องถามพนักงานขายทุกครั้งไป มันจึงเป็นสิ่งเล็กๆ ที่อาจจะสำคัญมากๆ เมื่ออยู่ในร้านที่มีสินค้ามากมาย

คราวนี้เรามาทำงาน Laser Cutting & Engraving กัน อย่างแรก เราจำเป็นต้องมีไฟล์เส้น Vector สำหรับการนำไปเลเซอร์ต่างๆ ที่สามารถสร้างตัวอักษรหรือรูปร่างต่างๆ ได้ โดยงานทำป้ายชื่อ แกะสลัก โปรเจคนี้เราได้ใช้โปรแกรม Adobe Illustrator ในการสร้าง object ขึ้นมา เนื่องจากเป็นโปรแกรมที่ใช้สรำหรับสร้างภาพงาน Vector โดยเฉพาะ และยังสามารถสร้างภาพกราฟฟิกต่างๆ ได้อย่างอิสระอีกด้วย

Adobe Illustrator โปรแกรมสำหรับงานสร้างภาพ Vector
ภาพหน้าต่างโปรแกรม Ai ที่กำลังทำงานอยู่

เราได้ทำการสร้างตัวอักษร ชื่อเครื่องพิมพ์ 3มิติ และ Solutions แบบต่างๆ เพื่อนำไปใช้ในการเลเซอร์ป้ายชื่อ โดยจะเห็นได้ว่า มันจำเป็นต้องแยกในแต่ละ Object เพื่อสร้างกลุ่มสำหรับการตั้งค่าเลเซอร์ที่แตกต่างกัน

หน้า Interface โปรแกรม RDWork โปรแกรมสำหรับทำงานเลเซอร์



ช่องสำหรับดูการตั้งค่าของแต่ละ Object



หน้าต่างสำหรับ เลือก Scan (แกะสลัก) Cut (ตัด)
หน้าต่าง Preview จำลองการทำงานก่อนนำไปตัดจริง
เครื่องทำงานเป็น Object แต่ละชิ้นๆ

Laser Cutting & Engraving โดยการแกะสลักและตัดออกมาเป็นแผ่นเพื่อนำไปติดตรงหน้าสินค้านั้นๆ โดยโปรเจคนี้ทางเราใช้เครื่อง เลเซอร์คัต ระบบ Co2 เคลื่อนแนว XY อย่าง Ray6 สินค้าตัวใหม่ล่าสุดจากทางร้าน 3DD ซึ่งเป็นเครื่องเลเซอรืที่มีคุณภาพดีตัดเฉียบคมและยังมีหน้าจอ LCD ในการใช้งานได้ ทำให้การทำงานสะดวกสามารถทำงานผ่าน USB ได้สบายๆ

สินค้าภายใต้ Ray ควบคุมการผลิตโดย Print3DD แบรนด์คนไทยที่ได้รับความไว้วางใจจากหน่วยงานราชการ องค์กร บริษัทต่างๆ ทั่วประเทศ สินค้าพร้อมสอนการใช้งานจนเป็น

แหล่งกำเนิดแสง : CO2 Tube กำลัง 60Watt
การเคลื่อนที่ : XY Cartesian, Z ขึ้นลงแนวดิ่งด้วยระบบไฟฟ้า
แผงควบคุม : หน้าจอสี 5นิ้ว, แสดงสถานะการทำงาน, ปุ่มกด, Numeric keypad
Software : RD Work (License แท้) รองรับไฟล์ CorelDraw, Photoshop, Auto CAD, illustrator, PLT, DST, DXF, BMP, DWG, AI, RD
OS : Window 7, 10 or Higher
การเชื่อมต่อ : Online-เชื่อมต่อผ่านคอมพิวเตอร์, Offline-สั่งงานจากแผงควบคุม, ผ่าน USB Drive, LAN, (Optional Wifi)
Cutting Speed : 0-24000mm/min
Engraving Speed : 0-60000mm/min
Accuracy : 10-50Micron
Table : Honeycomb Aluminium
ระบบหล่อเย็น : Water Pump / Air Pump
Safety : Door Sensor, Cooling Sensor
วัสุดที่รองรับ : ไม้, แผ่นพลาสติกต่างๆ เช่น Acrylic, PolyCabonate, Plaswood, HIPS, ไม้อัด, ไม้จริง, หนัง, ยาง (วัสดุอโลหะ ชนิดต่างๆ)
เลเซอร์ระบุตำแหน่ง : สีแดง
ตัดอะครีลิกได้หนาสุด : 20mm.

Logo Brand ต่างๆที่ทางร้านจัดจำหน่าย

งานนี้เราใช้แผ่นอะคลิลิกใสสีส้ม หนา 3 mm. ซึ่งเป็นวัสดุพื้นฐานของเลเซอร์คัตอยู่แล้ว ทำให้การตัดและแกะสลักออกมาง่ายๆ ไม่ยุ่งยาก

ป้ายชื่อคเรื่องพิมพ์ 3มิติ Guider 2s
ป้ายชื่อคเรื่องพิมพ์ 3มิติ Guider 2s

นอกจากป้ายชื่อ เครื่องพิมพ์ 3มิติ แล้ว เรายังทำป้ายชื่อ Solutions ต่างๆ ติดตามชั้นวางโมเดลในร้านด้วย เพื่อเป็นการบ่งบอกถึง ที่มาของโมเดลนั้นๆ ว่ามาจากการใช้งานของเทคโนโลยีการพิมพ์ 3มิติ แบบใด

แค่นี้เราก็ได้ชิ้นงานป้ายชื่อสวยๆ มาติดตามจุดต่างๆ เพื่อให้ลูกค้าที่เข้ามาในร้านได้เห็นและเข้าใจว่าจุดนี้คืออะไร ง่ายๆแค่นี้คุณเองก็ทำได้ครับบบบ^^





กระเป๋าไม้เก๋ๆ น่ารักแบบไม่เหมือนใครด้วย Laser cutter CO2

กระเป๋าไม้เก๋ๆ น่ารักแบบไม่เหมือนใครด้วย Laser cutter CO2

เอาใจสาวๆ หรือคนที่ชอบกระเป๋า ชอบการออกแบบเราจะขอชวนให้มาออกแบบกระเป๋าใช้งานเองง่ายๆ เพียงแค่ใช้โรแกรม Illustrator หรือโปรแกรมออกแบบเป็นกับงานร่วมกับเครื่อง Ray6 Smart CO2 Laser-Cutter ซึ่งไม่ว่าจะตัด แกะสลักลวดลายต่างๆ ก็สามารถทำได้สบายๆ ใครที่ไม่อยากจะใช้กระเป๋าแบบเดิมๆ แล้วลองเปลี่ยนมาเป็นไม้ดูสีของไม้นั้นช่างดูคลาสิกเสียจริงๆ ยิ่งมองยิ่งน่ารักอย่างเช่นเคยเราได้ออกแบบผ่านโปรแกรม Adobe Illustrator เช่นเคยเพราะเขียนเส้นแบบ Vector ได้ดีกว่าโปรแกรมอื่นๆ และใช้งานง่าย ขนาดกระเป๋าที่เราจะทำนั้นอยู่ที่ 12x20x5 เซนติเมตร ใช้ไม้กระดานที่มีความหนา 3 มิลลิเมตร

ออกแบบด้วยโปรแกรม Adobe Illustrator ให้เป็น Vector

รายการอุปกรณ์และเครื่องมือ
1. โปรแกรม Adobe Illustrator, RDWork หรือโปรแกรมอื่นๆ
2. ไม้กระดาน หนา 3 มิลลิเมตร
3. แม่เหล็กแผ่นกลม 4 อัน
4. เครื่อง Ray6 Smart CO2 Laser-Cutter
5. สายกระเป๋า (หนัง, ผ้า, ยาง)
6. กาวร้อน
7. กรรไกร

รูปภาพอุปกรณ์

ขั้นตอนการออกแบบ
เริ่มการออกแบบด้วยโปรแกรม Adobe Illustrator ใช้วาด vector เส้นตามที่เราต้องการจะตัดหรือแกะสลักลงบนไม้ขนาดที่เราออกแบบไว้จะอยู่ที่ 12x20x5 เซนติเมตร และได้ใส่ QR code ไว้ด้ยที่ด้านข้างของกระเป๋าจะสามารถสแกนเข้าไปที่เว็ปไซด์ของทางร้านเราได้เลยทันทีส่วนอีกด้านนั้นจะมีเป็น Logo ตามที่ออกแบบไว้ และที่เป็นฝาของกระเป๋าจะมีคำที่เป็นตัวอักษรเวลาเราพิมพ์กน็ปกติเลย แต่เมื่อจะทำการ save ออกมาใช้งานจะต้องเป็นให้เป็น vector เสียก่อนให้คลิกขวาที่ข้อความนั้นๆ แล้วเลือก create outline ถ้าไม่ทำขั้นตอนนี้เวลานำไปเปิดในโปรแกรม RDWork จะไม่มีข้อความปรากฏขึ้นมาให้ เมื่อออกแบบเสร็จแล้วให้ทำการ Export ออกมาเป็นนามสกุล .DXF

ขั้นตอนการสร้างไฟล์ Cutting ด้วยโปรแกรม RDWork
เปิดโปรแกรม RDWork ขั้นมาทำการ import ไฟล์ที่เรา export ออกมาจาก Adobe Illustrator เพื่อจะทำการเลือกส่วนที่ต้องการกำหนดให้มีการตัด แกะสลัก ตามจุดต่างๆ ที่เราต้องการโดยเราจะกำหนดดังนี้
-สีดำ กำหนดเป็น Cut /ค่าการใช้งาน Speed 10-15 mm/s, Power 90%
-สีแดง กำหนดเป็น Scan /ค่าการใช้งาน Speed 100 mm/s, Power 40%
-สีน้ำเงิน กำหนดเป็น Scan /ค่าการใช้งาน Speed 100 mm/s, Power 60%
เมื่อตั้งค่าตามนี้ได้เรียบร้อยแล้วก็กด SaveToUFile ออกมาเป็นนามสกุล .rd เพื่อนำไปเปิดในเครื่อง Ray6 Smart CO2 Laser-Cutter ในขั้นตอนการตัด

การตั้งค่าในโปรแกรม RDWork เพื่อจะตั้งค่าการเลือกตัดหรือแกะสลัก
การตั้งค่าในโปรแกรม RDWork เพื่อจะตั้งค่าการเลือกตัดหรือแกะสลัก

ขั้นตอนการตัดด้วย Ray6 Smart CO2 Laser-Cutter
นำ USBDrive มาเสียบที่ตัวเครื่อง Ray6 Smart CO2 Laser-Cutter และเลือกไฟล์ที่เราต้องการจะสั่งตัด จากนั้นนำปผ่นไม้กระดานไปวาง ณ ตำแน่งที่เหมาะสมของตัวเครื่องและสั่ง start ได้เลย เมื่อทำการตัดเรียบร้อยจะได้ชิ้นงานออกมาเป็นประมาณนี้













งานออกแบบ D.I.Y ชั้นวางของด้วย Ray6 Smart CO2 Laser-Cutter

งานออกแบบ D.I.Y ชั้นวางของด้วย Ray6 Smart CO2 Laser-Cutter

วันว่างๆ ก็ปิ๊งไอเดียดีๆกับงานออกแบบ ซึ่งต้องขอย้อนความไปก่อนเลยว่าทำไมถึงเกิดบทความนี้ขึ้นมาได้ เพราะได้เห็นเครื่องสแกนเนอร์ 3 มิติ ที่ทางร้านได้มีตั้งโชว์ไว้หน้าร้านเพื่อไว้ให้ทางลูกค้าดูหรือทดสอบโดยจะมีหลากหลายรุ่น เช่น Einscan Pro 2Xseries, Einscan Pro HD, Einscan H และ Einscan HX นั้นจะมีการวางไว้แบบไม่ได้เป็นระเบียบเลย บางทีสายก็พันกันไปมาจะใช้งานครั้งๆ หนึ่งต้องไปหยิบแกะออกมามันน่าจะเป็นสิ่งที่ดูไม่ดีถ้าลูกค้าที่เข้ามาชมสินค้าของทางร้านเราและอีกอย่างถ้าไม่วางหรือจัดเก็บตัวเครื่องไม่ดีนั้นอาจจะทำให้ตัวเครื่องได้รับความเสียหายได้ และประจวบเหมาะกับที่ทางร้านของเราเป็นผู้จำหน่ายทั้ง 3D Printer, 3D Scanner และ Laser cutter จึงมีความคิดว่าควรจะนำสิ่งที่เรามีนั้นมาออกแบบชั้นวางของดีไหมเครื่องสแกนเนอร์ที่วางโชว์หน้าร้านจะได้เป็นระเบียบเรียบร้อย เอาจริงๆ นะะถ้าใครที่กำลังมองหาเครื่องมือที่จะนำไปต่อยอดธุรกิจต่างๆ ที่กำลังจะเริ่มต้น หรือหาแนวทางอยู่สิ่งนี้ก็เป็นที่น่าสนใจอย่างมากเลยทีเดียว ในบทความนี้เราก็จะมาทั้งสอนทั้งรีวิวด้วยว่าเราทั้งเครื่องมืออะไรบ้างในการออกแบบชั้นวางของออกมาที่ได้เห็นดังภาพบางคนอาจจะนำไปทำตู้ใส่ของ โคมไฟ งานอาร์ตแบบแนวๆ ก็ได้เพราะเครื่อง Laser cutter มีหลากหลายขนาดและสามารถนำไปต่อยอดได้มากมาย เดี๋ยวเรามาเข้าเรื่องในการออกแบบกันเลยดีกว่าครับ จะมีขั้นตอนตามลำดับดังนี้เลย

1. การออกแบบ Design Products

การออกแบบทางเราจะออกแบบด้วยโปรแกรม Illustrator โดยขนาดที่ใช้จะ 600×400 มิลลิเมตร ที่สำคัญพยายามออกเป็นหน่วยมิลลิเมตรนะครับ เพราะว่าเมื่อนำไปเข้าโปรแกรมที่จะ cutting นั้นขนาดจะได้ไม่เพี้ยน การออกแบบด้วย Illustrator นั้นก็ใช้เครื่องมือวาดตามปกติเลย ถ้าใครที่ไม่ถนัดโปรแกรมนี้อาจจะใช้เคื่องมืออื่นได้สามารถอ่านเพิ่มเติมเกี่ยวกับตัวเครื่อง Laser cutter ในความคิดที่เราออกแบบนั้นชั้นวางจะต้องวางเครื่องสแกนเนอร์ที่เรามีได้ทั้งหมดที่เป็นแบบ Handheld ทั้ง 4 รุ่น Einscan Pro 2X series, Einscan Pro HD, Einscan H และ Einscan HX แล้วที่ด้านล่างของชั้นวางจะต้องมีช่องลิ้นชักที่ไว้เก็ยสายไฟ สายเชื่อมต่อUSB หรือ Marker สำหรับการใช้งานติดชั้นงานสแกนแค่ลิ้นชักสำหรับเก็บของนั้นยังไงพอเพราะเครื่องสแกนเนอร์บางรุ่นจะต้องใช้สเปร์ยแป้งหรืออุปกรณ์อื่นๆ อีกก็เลยออกแบบให้ที่ด้านลังของชั้นวางมีช่องวางเพื่อไว้ใส่ของอื่นๆ เพิ่มเติม ชั้นวางที่ได้อออกแบบไว้นั้นจะมีขนาด 300×500 มิลลิเมตร จากนั้นจะทำการ Export file ออกมาเป็น .DXF เพื่อนำไปเปิดในโปรแกรม RD Work ในขั้นตอนต่อไป

โปรแกรม Illustrator CC สำหรับการออกแบบ
Layout ต้นแบบชั้นวาง
ผนังด้านข้างซ้ายและขวา
ช่องแบ่งตัวเครื่องสแกนเนอร์ และผนังด้านหลัง
ช่องใส่ของที่เป็นส่วนของลิ้นชัก 2 ส่วน

2.การตั้งค่าเพื่อสั่งการตัดด้วย Laser Cutter รุ่น Ray6 Smart Co2 Laser ขนาด 600×400 มิลลิเมตร
โปรแกรมที่ใช้สั่งงานเครื่องรุ่นนี้จะใช้โปรแกรม RD Work (License แท้) รองรับไฟล์ที่เป็น CorelDraw, Photoshop, Auto CAD, illustrator, PLT, DST, DXF, BMP, DWG, AI, RD ซึ่งโปรแกรมนี้จะสามารถใชได้กับเครื่อง Laser Cutter ได้หลากหลายโดยเราสามารถกำหนดขนาดที่ต้องการจะทำงานได้ โดยขนาดที่เราจะใช้คือ 600×400 มิลลิเมตร ส่วนวัสดุที่เลือกใช้จะเป็นไม้กระดานขนาด 3 มิลลิเมตร กับแผ่นอคลิลิค 3 มิลลิเมตร ในโรแกรมเราสามารถเลือกการตั้งค่าได้ว่าเราจะ Cut,Scan, Dot, หรือ Pen เพื่อให้เหมาะสมกับรูปแบบของานที่เราต้องการซึ่งอันนี้ทางเราจะเลือกเป็น Cut เพราะต้องการตัดและนำแต่ลพชิ้นส่วนมาประกอบ



โดยหลักแล้วเราจะมีการปรับไม่ค่อยมากในโปรแกรม RD Work คือ
– จุดที่ (1) เป็น Layout ที่เราจะไว้ทำงานเหมือนขนาดที่เราจะตัดงานได้ แต่ไม่ควรจะวางชิ้นงานที่เราออกแบบไว้ใกล้กันมากเกินไป ปกติจะเว้นไว้ประมาณ 2 มิลลิเมตร
– จุดที่ (2) เป็นการตั้งค่าความเข้มของ Laser ส่วนมากถ้าตัดจะใช้ 90% แต่ต้องแล้วแต่กำลังของเครื่องแต่ละรุ่นด้วยของทางเราเครื่องมีกำลังที่ 60Watt ถ้าเครื่องที่มีกำลังเยอะกว่านี้อาจจะใช้ค่านี้น้อยลงตามลำดับก็สามารถตัดขาดแล้ว และยังสามารถเลือกความเร็วในการ cut ได้ด้วย
– จุดที่ (3) เป็นการกำหนดค่ากำลัง Laser และรูปแบบการทำงาน Cut,Scan, Dot, Pen ตามที่เราต้องการ สามารถกำหนดค่าหรือรูปแบบการยิ่ง Laser ได้หลายรูปแบบตาม Layer ของสีนั้นๆ ที่เราเลือกไว้ใน 1 file งานที่ต้องการทำงาน
– จุดที่ (4) เป็นการ Export ไฟล์ออกเพื่อนำไปสั่งงานที่เครื่อง Laser cutter

3. การใช้งานตัวเครื่อง Laser Cutter รุ่น Ray6 Smart Co2 Laser ขนาด 600×400 มิลลิเมตร
เรานำ USB Drive ที่ได้ save งานไว้มาเสียบที่ตัวเครื่องจากนั้นให้ copy file ลงที่ตัวเครื่องไฟล์ที่ใช้งานจะเป็น .rd ด้วยตัวเครื่องจะมาพร้อมกับตัวควบคุม Ruida 6445 รุ่นใหม่ ที่สามารถควบคุมการทำงานได้หลากหลายและง่าย หน้าจอใหญ่สามารถเห็นภาพก่อนที่จะสั่งเริ่มการ cut ได้ เครื่องตัดและแกะสลักด้วยเลเซอร์ชนิด CO2 รองรับทั้งการตัดและแกะสลัก วัสดุอโลหะ แผ่นพลาสติก, Acrylic, HIPS, Plywood, พลาสวูด, หนัง, ผ้า และ อื่นๆ ซึ่งที่จริงสามารถสั่งงานผ่าน Computer, USB Drive, LAN หรือ Wifi แล้วแต่ว่าเราจะสะดวกแบบไหนแต่ที่เราเลือกคือ USB Drive

4.การประกอบชั้นวางเครื่องสแกนเนอร์
การประกอบจะทำมาเป็นช่องๆ ไว้อยู่แล้วจนาดจะประมาณ 30*3 มิลลิเมตร จุดที่เป็นไม้นั้นจะใช้กาวร้อนในการเชื่อมต่อแต่ละชิ้นเข้าด้วยกัน ส่วนชิ้นที่เป็น Acrylic จะใช้น้ำยาเชื่อมพลาสติกในการติดลองดูในวีดีโอได้นะครับ



เครื่องตัดเลเซอร์ มีกี่แบบ อะไรบ้าง? CO2, Fiber, Diode

เครื่องตัดเลเซอร์ มีกี่แบบ อะไรบ้าง? CO2, Fiber, Diode

เครื่องตัดแกะสลักเลเซอร์ในท้องตลาดมีหลายชนิด ซึ่งแต่ละชนิดมีข้อดีข้อเสียแตกต่างกันไป ทั้งแบบ CO2, Diode และ Fiber บางชนิดเหมาะกับงานโลหะ บางชนิดเหมาะกับงานอโลหะตัดพลาสติก ตัดหนัง ตัดสไม้ เรามาทำความรู้จักเลเซอร์แต่ละชนิดกันเลยครับ

แบ่ง Laser ตามแหล่งกำเนินแสง
1. CO2 Laser แห่งกำเนิดแสงของ Laser ชนิดนี้มาจากหลอด CO2 โดยทั่วๆไปจะมีกำลัง 30-180Watt โดยมีความยาวคลื่น 10.6 uM (10600 nm) เป็นความยาวคลื่นที่ตาเรามองไม่เห็น ไม่จำเป็นต้องใส่แว่นป้องกัน เลเซอร์ชนิด CO2 จะเป็นเลเซอร์ที่นิยมใช้มากที่สุด ทำงานได้หลากหลาย แต่เน้นไปที่วัสดุอโลหะ

หลอด CO2
  • นิยมใช้กันมากที่สุด เหมาะกับแกะสลักและตัดวัสดุอโลหะ เช่น Acrylic, แผ่นไม้, หนัง, แผ่นยาง, แผ่นพลาสติกชนิดต่างๆ
  • ใช้พลังงาน input สูงที่สุด เกิดความร้อนมากสุด ถ้าเทียบกับกำลังตัดที่ได้
    ตัดและ แกะสลัก Acrylic

    งานจาก CO2 Laser

2. Diode Laser แห่งกำเนิดแสงมาจากตัว Diode มีขนาดเล็กมาก แต่แลกมาด้วยกำลังที่น้อยจะเห็นที่ 1-10Watt ลำแสงที่ออกมาอยู่ในช่วง UV 405 – 1080 nm (เป็นแสงที่ตาเรามองเห็นนะคับ จะเห็นเป็นสีน้ำเงิน-ม่วง ต้องใช้อุปกรณ์ป้องกันเมื่อใช้งาน เช่น แว่นตา)

Diode Laser
  • ขนาดเล็ก แกะสลักได้ดี แต่ไม่เหมาะงานตัด (ไม่แนะนำกับงานตัดเลย)
  • ต้องใช้แว่นป้องกัน ลำแสงมีอันตรายกับสายตา
  • หลังๆ Diode Laser ใช้ในการแพทย์และเสริมความงามมากขึ้น แต่ก่อนใช้ CO2 เลเซอร์ในการจี้ผิว แก้แผลเป็น หลังจากที่ Diode เลเซอร์มาจึงนิยม เนื่องจากเครื่องไม่ใหญ่ เคลื่อนย้ายสะดวก
    แกะสลักลงบนพื้นผิวต่าง

    เครื่องจะมีขนาดเล็กมาก

3. Fiber Laser เป็นเลเซอร์ที่มีกำลังมากที่สุด แหล่งกำเนิดแสงมาจาก Diode Laser จำนวนมากๆหลายตัว มารวมแสงผ่านกันที่เส้นไฟเบอร์นำแสง แสงของ Diode แต่ละเส้นจะมารวมกันที่เส้น Fiber เส้นใหญ่นำไปสู่หัวเลเซอร์และโฟกัสไปที่จุดเดียว Fiber Laser นิยมใช้ใน Fiber Marking 10-50Watt และ เครื่องตัดโลหะ ไฟเบอร์ Fiber Metal Cutter ขนาด 1000-5000Watt

เกิดจาก Diode Laser จำนวนหลาายๆตัว แสงเดินทางผ่านสาย Fiber เส้นเล็กๆหลายๆเส้น รวมเป็นเส้นใหญ่ ณ จุดปลายอีกข้างหนึ่ง
กำลังในการตัดสูงมาก สามารถตัดโลหะ หนาได้ (ต้อง Gas ช่วยเช่น Gas O2 หรือ N2)
  • เป็นเลเซอร์ที่กำลังสูงที่สุด
  • ราคาสูงที่สุด
  • ใช้แกะสลัก โลหะ หรือ ตัดโลหะหนาๆได้
  • ใช้ Fiber Laser ต้องใช้แว่นตาป้องกัน

    Fiber Laser สามารถตัดโลหะ หนาๆได้

Note : นอกจาก Diode Laser/ Fiber Laser ใช้ในงานตัดหรืองานแกะสลักแล้ว ยังเอามาใช้ทำ 3D Printer อีกด้วยจะเห็นได้ที่ระบบ SLA (ใช้เลเซอร์ยิงบนน้ำเรซิ่น) หรือ SLS (ใช้เลเซอร์ยิงบนผงโพลิเมอร์ ผงไนลอน) หรือ SLM (ใช้ Fiber Laser กำลังสูงยิงหลอมผงโลหะเข้าด้วยกัน)

ใช้ Fiber Laser ยิงลงบนผง Nylon ในระบบ SLS 3D Printer

แบ่งการตามวิธีการเคลื่อนที่ของเลเซอร์

1. Cartesian หรือ หัวเลเซอร์เครื่องที่ในแกน XY โดยมอเตอร์ ระบบนี้พบเห็นได้บ่อยที่สุด พวกเครื่องตัด CO2, Fiber Laser ต่างๆในท้องตลาด ระบบนี้ข้อดีคือถูก แต่ยังมีข้อจำกัด ด้านความเร็วของการทำงาน หัวเลเซอร์ไม่สามารถเคลื่อนที่ได้เร็ว เร็วเกินไปงานที่ได้ไม่ชัดไม่สวย เช่น ถ้าแกะสลักที่ 200mm/Sec เริ่มจะเห็น Ghost (ภาพเคลื่อนจากความหน่วงของหัวฉีด)

เคลื่อนที่แบบ cartesian หัวเลเซอร์เคลื่อนทั้งระนาบ X Y

2. Galvano หรือ การกวาดแสงโดยใช้ กระจก 2 บาน เป็นตัวหักเหลำแสงเลเซอร์ ไปยังจุดต่างๆบน Table จะเห็นระบบนี้ได้มากกับ เครื่อง Fiber Laser Marking ข้อดีของระบบนี้คือเร็วมาก ความเร็ว 5000mm/Sec มีให้เห็นได้ง่ายๆ ข้อเสียหลัก หลักๆของระบบนี้คือ คุณภาพของงานจะลดลงเมื่ออยู่ขอบชิ้นงาน ห่างจากจุดกึ่งกลางเท่าไหร่คุณภาพลดลงเท่านั้น เพราะเลเซอร์จะตั้งฉากที่จุดกึ่งกลางภาพ และจะตกกระทบเป็นมุมมากขึ้นเรื่อยหากห่างจุดกี่งกลาง

เคลื่อนที่แบบ Galvano Scanner จะเห็นได้มากใน Fiber Laser Marking

3. Hybrid cartesian & Galvano อันนี้เป็นอะไรที่มาใหม่มาก คือใช้กันหักเหแสง กับ การเครื่องที่ตามแกนมอเตอร์เข้าด้วยกัน ตัวอย่างเช่นเครื่อง Formlabs Form3 หัวเลเซอร์เคลื่อนที่ในแนวแกน X แบบ cartesian และ ใช้การหักเหของกระจกที่แกน Y เป็นการประยุกต์เอาข้อดีของทั้งสองระบบเข้าด้วยกัน คือเคลื่อนที่ยังเร็วอยู่ และแสงเลเซอร์ตกกระทบยังได้ฉากอยู่เสมอ

เลเซอร์สะท้อนกระจกในแนวแกน Y (Galvano) ชุดเลเซอร์นี้เคลื่อนที่บนรางแกน X เลเซอร์จะตกกระทบตั้งฉากชิ้นงานเสมอ

Note : เครื่อง Laser Cut&Engrave เกือบทั้งหมดจะเป็นแบบ cartesian ส่วนเครื่อง Fiber Marking เกือบทั้งหมดจะเป็นแบบ Galvano แบบ Hybrid เริ่มจะมีให้เห็นได้บ้าง ยังใช้ในเครื่อง 3D Printer

Laser Cutter and Engraver – CO2 เครื่องตัดและแกะสลักเลเซอร์ชนิด CO2
เลเซอร์ที่นิยมใช้กันมากที่สุด ขนาดเริ่มต้น 40*30cm ถึง 250*130cm

Fiber Laser Marking เครื่องสลักโลหะไฟเบอร์เลเซอร์ความละเอียดสูง
เลเซอร์มาค์กิ้ง สำหรับแกะสลักผิวงานโลหะคุณภาพสูง เป็น Galvano ทำงานรวดเร็ว

Laser Engraver – Diode เครื่องแกะสลักเลเซอร์ชนิด Diode
เลเซอร์ไดโอด ขนาดเล็กดูสวยงาม ส่วนมากใช้งานเชิงแกะสลัก มีทั้งแบบ Galvano และ cartesian

Fiber Laser Metal Cutter เครื่องตัดโลหะไฟเบอร์เลเซอร์
เลเซอร์ไฟเบอร์กำลังสูง สำหรับตัดโลหะ กำลังเลเซอร์ 1000-3000watt

งานสวยๆจาก CO2 Laser

งานสวยๆจาก CO2 Laser

มาดูงานสวยจากเครื่อง Laser Cut/ Engrave กัน สามารถเอาไปประยุกต์ใช้ทั้งงานศิลปะ งานสินค้าเครื่องใช้ ใช้ห้องเรียน STEM และอื่นๆ วัสดุที่สามารถตัดและแกะสลักได้มีหลายชนิด (ไม่รวม วัสดุที่เป็นโลหะ) เช่น แผ่นพลาสติกชนิดต่างๆ เช่น Acrylic, PolyCarbonate, HIPS แผ่นไม้ชนิดต่างๆ, ไม้แท้, ไม้อัด, หนังแท้, หนังสังเคราะห์, แผ่นยาง

ตัดชิ้นส่วน 2 มิติ มาประกอบเป็นโมเดล 3มิติ
งาน Functional สามารถขยับกลไกได้
ตัดและ แกะสลัก Acrylic
Acrylic สามารถดัดงอเข้ารูปได้ โดยการตัดแซะร่อง
ทำงาน พ่วงกุญแจ
ทดสอบการตัด และ แกะสลัก ใน Condition ต่างๆ
วัสดุไม้ แผ่นอะครีลิก แผ่น Poly Carbonate, แผ่นไม้

ทำที่รองแก้วได้ง่ายๆ
ทำงานศิลปะสวยๆ
ใช้สร้างสรรค์งาน Display

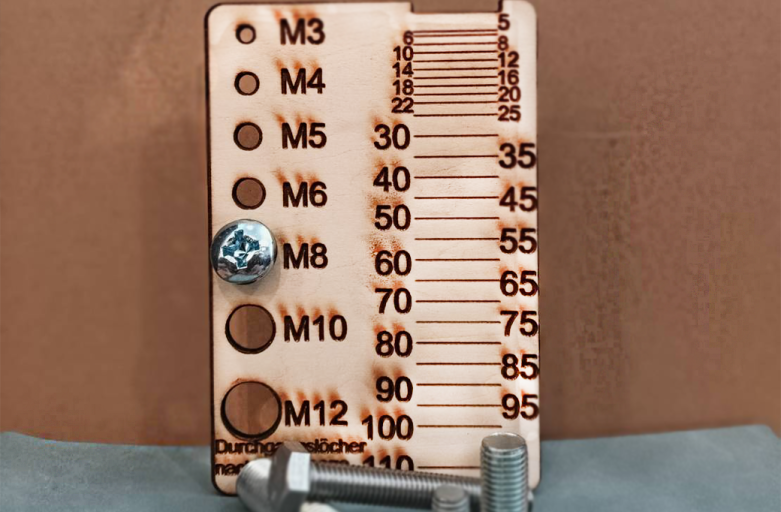

งาน ฟันเฟือง งาน Functional อื่นๆ

Laser Cutter and Engraver – CO2 เครื่องตัดและแกะสลักเลเซอร์ชนิด CO2
เลเซอร์ที่นิยมใช้กันมากที่สุด ขนาดเริ่มต้น 40*30cm ถึง 250*130cm

งานสวยๆจาก Fiber Marking Laser

งานสวยๆจาก Fiber Marking Laser

สวัสดีครับ วันนี้เราเอางานสวยๆ จากเครื่อง Fiber Marking มาฝากครับ Fiber Marking Laser สามารถแกะสลักลงบนพื้นผิวโลหะ, เหล็ก, Stainless, ทองแดง, ทองเหลือง, โลหะมีค่าต่างๆ, หิน, หินอ่อน และ อื่นๆ กวาดแสงเลเซอร์ด้วย Galvano สร้างลดลายได้เร็ว

แกะสลักลงบน Iphone อลูมิเนียม

สร้าง QR Code บนวัสดุต่างๆได้
พิมพ์ลงบนพื้นผิว ทองแดง
ด้วยค่าต่างๆ
ปรับระดับกำลัง ความเร็วในการยิงเลเซอร์ได้
แกะสลักบนหินอ่อน

สามารถแกะสลักบนหินได้
แกะสลักรูปเหมือน ได้

Fiber Laser Marking เครื่องสลักโลหะไฟเบอร์เลเซอร์ความละเอียดสูง
เลเซอร์มาค์กิ้ง สำหรับแกะสลักผิวงานโลหะคุณภาพสูง เป็น Galvano ทำงานรวดเร็ว
