เบ้าขาเทียมสามมิติ: จากการสแกนสามมิติสู่การพิมพ์สามมิติกับ Vytruve

Vytruve เป็นผู้ให้บริการโซลูชันเบ้าขาเทียมสามมิติที่ตั้งอยู่ในฝรั่งเศส พวกเขานำเทคโนโลยีการสแกนและการพิมพ์สามมิติมาใช้เพื่อให้สามารถวัดขนาดได้โดยไม่ต้องสัมผัส และส่งมอบงานได้ภายในหนึ่งวัน SHINING 3D ได้พูดคุยกับ Erwan Calvier ผู้ก่อตั้งและประธานของ Vytruve เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับกระบวนการทำงานของพวกเขา

  • ชื่อ: Vytruve
    สถานที่: เมือง Rennes ประเทศฝรั่งเศส
    ผลิตภัณฑ์: โซลูชันเบ้าขาเทียมสามมิติแบบครบวงจร
    โซลูชัน: SHINING 3D EinScan H2 และ SDK พร้อมแพลตฟอร์มออกแบบเฉพาะทาง

Erwan Calvier มีประสบการณ์ด้านการทำขาเทียมมากกว่า 10 ปี ปัจจุบันเขาดำรงตำแหน่งผู้อำนวยการ OPR (Orthèse Prothèse Réeducation) ศูนย์การแพทย์ที่มุ่งเน้นให้บริการด้านฟื้นฟูสำหรับผู้พิการที่ต้องการขาเทียม

จากความไม่สะดวกของกระบวนการผลิตขาเทียมแบบดั้งเดิม เขาก่อตั้ง Vytruve ขึ้นในปี 2021 โดยมีเป้าหมายเพื่อลดกระบวนการขึ้นรูปด้วยปูนปลาสเตอร์ที่ใช้เวลานานและสร้างความไม่สบายให้กับผู้ป่วย

Vytruve จึงนำเสนอทางเลือกใหม่ที่ครอบคลุมและมีประสิทธิภาพ ซึ่งประกอบไปด้วย:

  • ระบบฮาร์ดแวร์ครบวงจร พร้อมเครื่องสแกนสามมิติ EinScan H2
  • ซอฟต์แวร์ออกแบบเบ้าขาเทียมสามมิติ ที่ช่วยให้สามารถออกแบบได้ภายใน 10 นาที เพียงไม่กี่คลิก
  • บริการพิมพ์สามมิติสำหรับเบ้าขาเทียม พร้อมระยะเวลาผลิตเพียง 48 ชั่วโมง (Vytruve ยังจัดจำหน่ายเครื่องพิมพ์สามมิติสำหรับคลินิกที่ต้องการผลิตภายในองค์กร)



ความท้าทายในการผลิตขาเทียมแบบดั้งเดิม

เพื่อให้เข้าใจถึงคุณค่าที่ Vytruve มอบให้ Erwan อธิบายว่าการเข้าใจโครงสร้างงานของนักทำขาเทียมเป็นสิ่งสำคัญ

นักทำขาเทียมต้องจัดการกับองค์ประกอบหลักสองประเภท:

  • องค์ประกอบทั่วไป – ชิ้นส่วนหลักของขาเทียมและระบบเชื่อมต่อ
  • เบ้าขาเทียม – องค์ประกอบที่สำคัญที่สุด ซึ่งต้องปรับให้เข้ากับปลายขาของผู้ป่วย เพื่อให้สามารถเดินได้อย่างปลอดภัยและมีประสิทธิภาพ

เบ้าขาเทียมไม่สามารถผลิตเป็นจำนวนมากได้ และการผลิตแต่ละชิ้นต้องผ่านกระบวนการที่ใช้เวลานานและอาศัยแรงงานจำนวนมาก ซึ่งประกอบด้วยขั้นตอนต่างๆ ได้แก่:

  1. ขึ้นรูปปลายขาของผู้ป่วยด้วยปูนปลาสเตอร์
  2. สร้างแม่พิมพ์สำรองด้วยปูนปลาสเตอร์
  3. ปรับแต่งรูปร่างของปูนปลาสเตอร์ด้วยมือเพื่อให้พอดีมากขึ้น
  4. เทอร์โมฟอร์มแผ่นพลาสติกโดยใช้แม่พิมพ์ปูนปลาสเตอร์
  5. ตัดและขัดแผ่นพลาสติกให้ได้รูปทรงที่ต้องการ
  6. ประกอบชิ้นส่วนเข้ากับองค์ประกอบทั่วไปของขาเทียม

กระบวนการที่ยุ่งยากและใช้แรงงานอย่างมากนี้คือสิ่งที่ Vytruve ต้องการกำจัด ด้วยการนำเทคโนโลยีการสแกนสามมิติ การพิมพ์สามมิติ และซอฟต์แวร์ออกแบบเข้ามาใช้



เปลี่ยนสู่ระบบดิจิทัล: เบ้าขาเทียมสามมิติกับ Vytruve และ SHINING 3D

Vytruve ปรับกระบวนการผลิตเบ้าขาเทียมให้ทันสมัยขึ้น โดยแทนที่การขึ้นรูปด้วยปูนปลาสเตอร์ด้วยการสแกนสามมิติแบบไม่สัมผัสและการออกแบบดิจิทัล วิธีนี้ช่วยให้นักทำขาเทียมสามารถผลิตเบ้าได้เร็วขึ้นและมีความพอดีเทียบเท่าหรือดีกว่าวิธีแบบดั้งเดิม อีกทั้งยังช่วยให้พวกเขามีเวลามากขึ้นในการดูแลผู้ป่วย

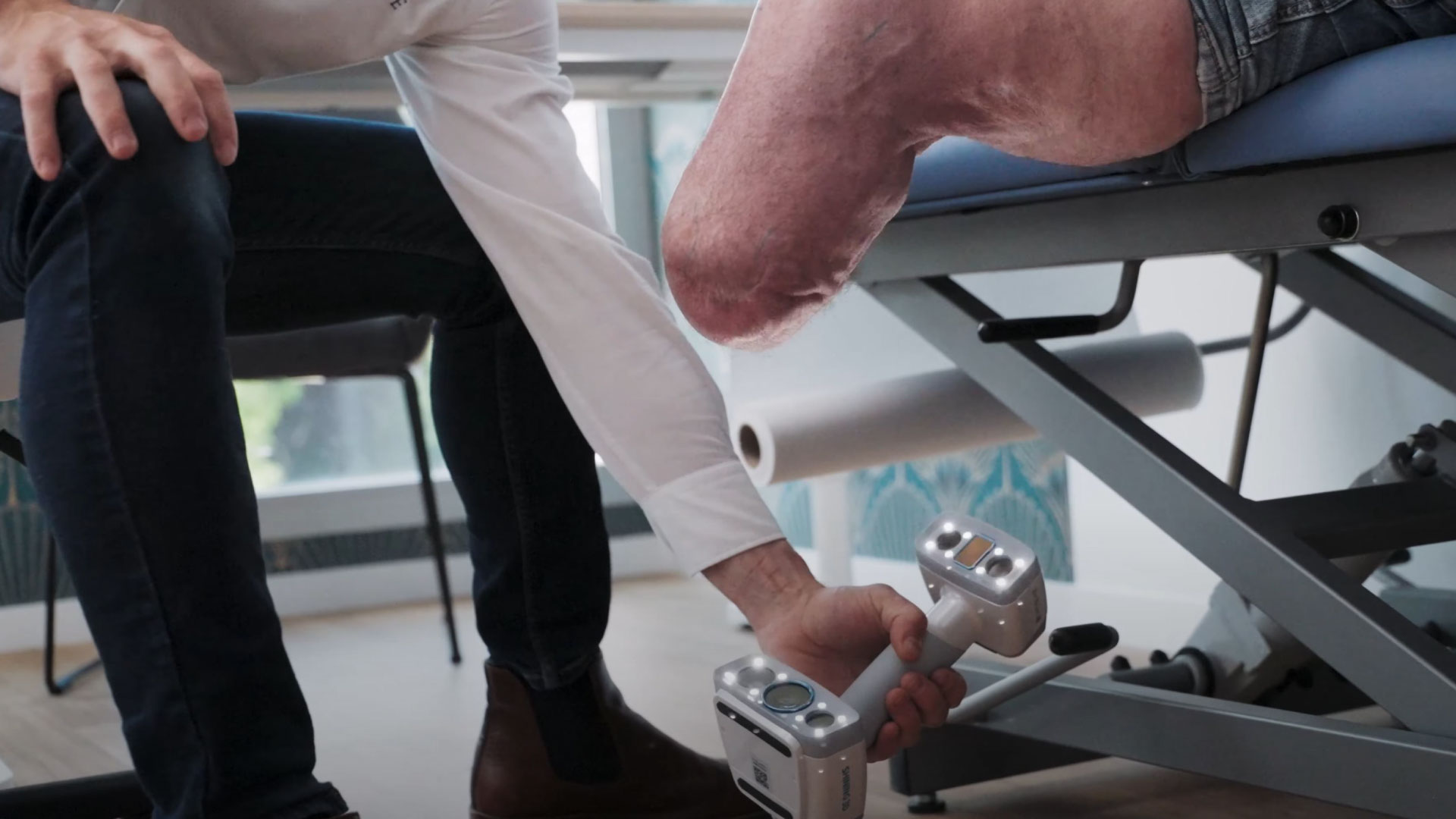

ขั้นตอนแรกของกระบวนการดิจิทัลคือ การสแกนสามมิติ ซึ่ง Erwan และทีมงานพึ่งพาเครื่องสแกนสามมิติ EinScan H Series จาก SHINING 3D โดยเขากล่าวว่า “เราคิดว่าเครื่องสแกนสามมิติสีรุ่นนี้เหมาะสมที่สุดสำหรับงานนี้”

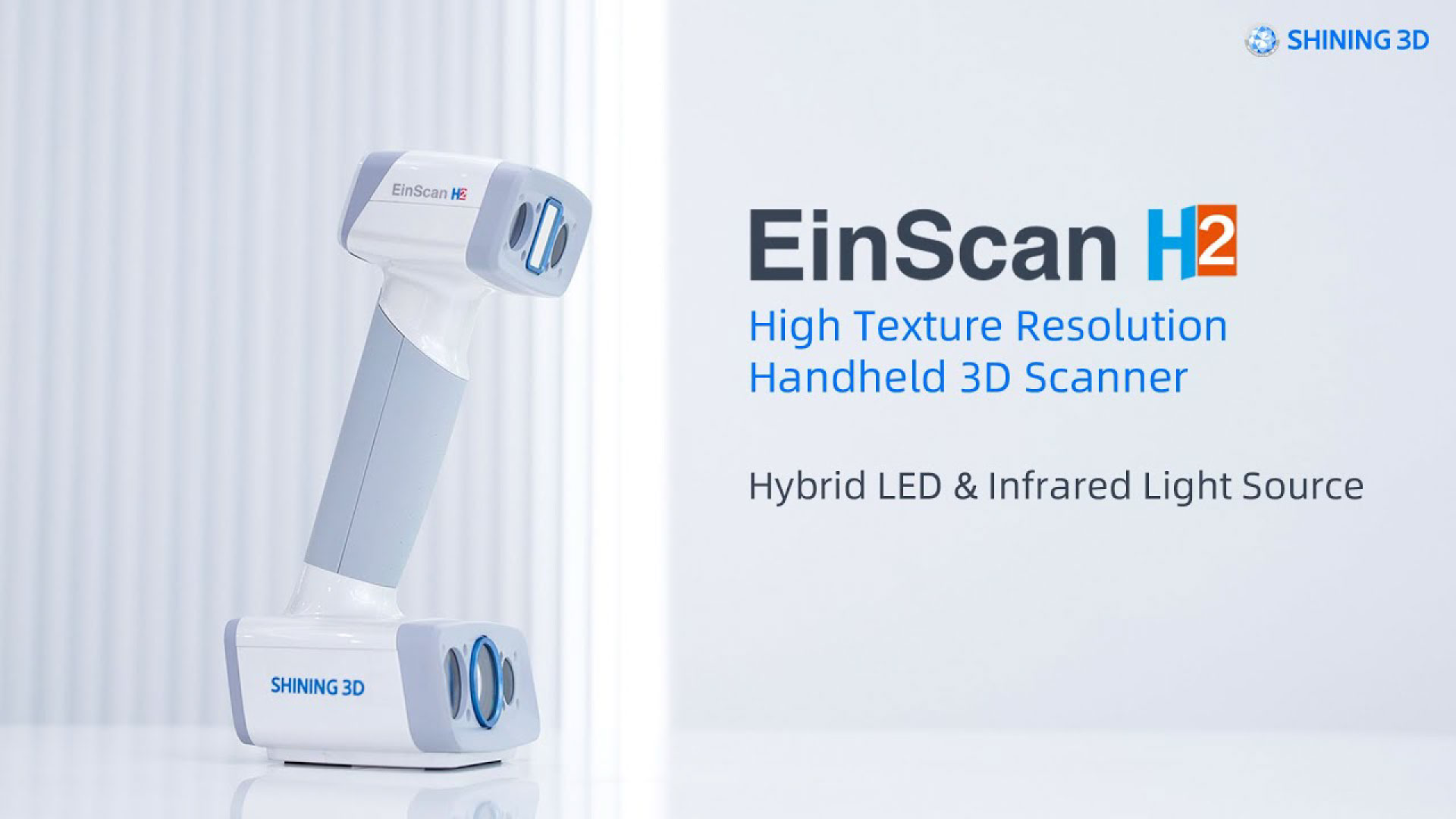

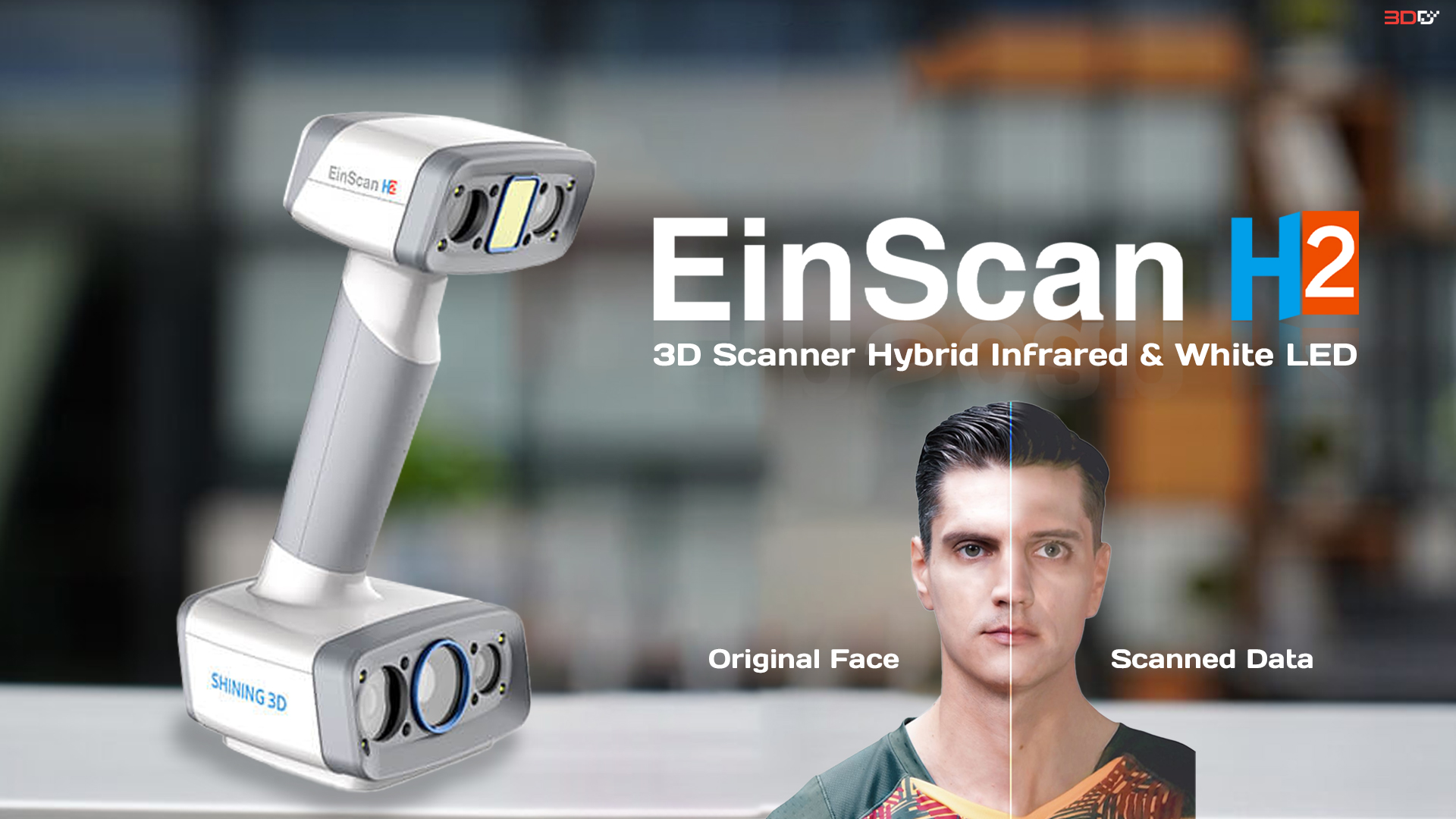

หลังจากใช้งาน EinScan H รุ่นแรกมาเป็นเวลาสองปี พวกเขาตัดสินใจอัปเกรดเป็น EinScan H2 ซึ่งช่วยตอบโจทย์ 4 ความต้องการหลักของ Vytruve:

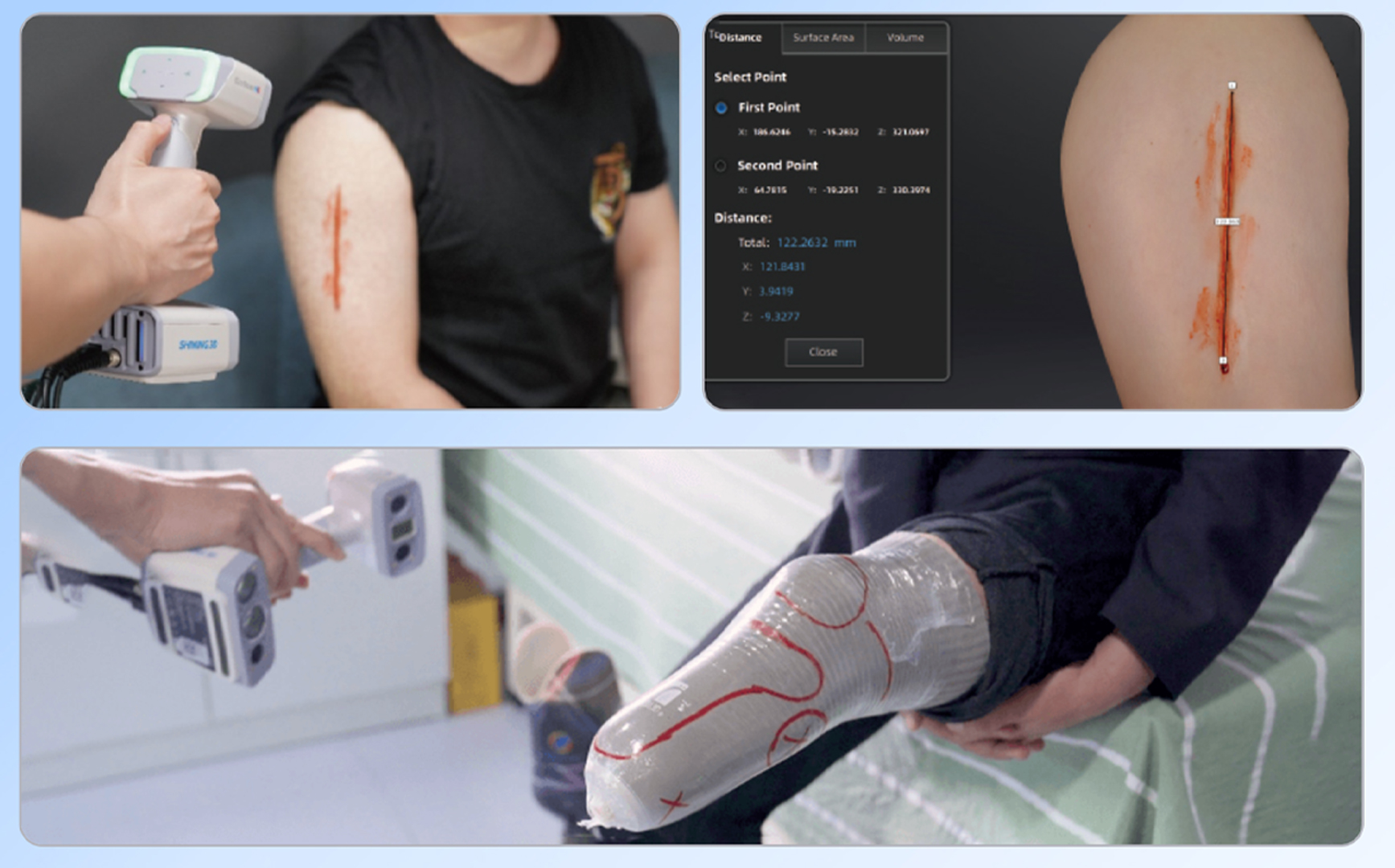

  • การจับภาพสี: นักทำขาเทียมมักจะทำเครื่องหมายบนปลายขาของผู้ป่วยเพื่อระบุตำแหน่งกระดูก เส้นแกน และขอบของเบ้า การใช้กล้อง 5MP ของ EinScan H2 ทำให้สามารถบันทึกข้อมูลเหล่านี้ได้อย่างง่ายดาย
  • การชดเชยการเคลื่อนไหว: การเคลื่อนไหวเพียงเล็กน้อยอาจส่งผลต่อความแม่นยำในการสแกน ซึ่ง EinScan H2 ได้รับการออกแบบสำหรับการสแกนร่างกายโดยเฉพาะ พร้อมฟังก์ชันชดเชยการเคลื่อนไหวเพื่อให้ผู้ป่วยสามารถขยับได้เล็กน้อยโดยไม่กระทบต่อคุณภาพการสแกน
  • ความแม่นยำสูง: เป้าหมายของนักทำขาเทียมคือสร้างเบ้าที่สวมใส่ได้สบายและพอดีที่สุด EinScan H2 ให้ความแม่นยำสูงถึง 0.05 มม. และสามารถส่งออกโมเดลสามมิติที่มีความละเอียด 0.2 มม.
  • ความคล่องตัวและพกพาสะดวก: Erwan ต้องการโซลูชันที่สามารถใช้งานได้ง่ายในหลากหลายสถานการณ์ เขาเล่าว่าเคยใช้เครื่องสแกนนี้ในโรงพยาบาล ที่บ้านผู้ป่วย หรือแม้กระทั่งในรถของพวกเขา EinScan H2 มาพร้อมเคสพกพาที่ใช้งานสะดวกและตั้งค่าได้ภายในไม่กี่นาที

โดยสรุป การสแกนสามมิติเป็นทางเลือกที่เหนือกว่าการขึ้นรูปด้วยปูนปลาสเตอร์ การสแกนใช้เวลาเพียง ประมาณ 10 นาที ในขณะที่วิธีปูนปลาสเตอร์ต้องใช้ หลายชั่วโมง

กระบวนการนี้ไม่เพียงรวดเร็วและสะดวกสบายขึ้นสำหรับทั้งผู้ป่วยและนักทำขาเทียม แต่ยังช่วยลดระยะเวลาในการปรับแต่งเบ้า เนื่องจากการสแกนสามมิติช่วยสร้างโมเดลที่แม่นยำตั้งแต่ต้น



ซอฟต์แวร์ครบวงจรสำหรับการสแกนและออกแบบสามมิติ

Erwan ตั้งเป้าหมายให้ Vytruve เป็นระบบที่ใช้งานง่ายที่สุด โดยรวมขั้นตอน การสแกนสามมิติและการออกแบบ เข้าไว้ด้วยกันในซอฟต์แวร์เดียว

สำหรับการสแกนสามมิติ
มีตัวเลือกและโหมดมากมาย แต่โดยทั่วไปนักทำขาเทียมจะใช้ชุดค่าที่เหมือนกันทุกครั้ง ดังนั้นทีมของ Erwan จึงใช้ EinScan H2 SDK เพื่อพัฒนาอินเทอร์เฟซแบบกำหนดเองที่ถูกตั้งค่าล่วงหน้า ซึ่งช่วยลดความซับซ้อน ทำให้ผู้ใช้งานไม่ต้องเสียเวลากับปุ่มหรือเมนูที่ไม่จำเป็น

สำหรับการออกแบบ
แอปของ Vytruve มี ไลบรารีของแบบเบ้าขาเทียมมากกว่า 120 แบบ นักทำขาเทียมสามารถเลือกแบบที่เหมาะสม เช่น ข้อเข่า ข้อศอก ข้อมือ และปรับแต่งให้เข้ากับผู้ป่วยได้ โดยสามารถใช้เครื่องมือออกแบบที่ใช้งานง่าย แม้ไม่มีความรู้ด้านการออกแบบสามมิติมาก่อน

เมื่อได้ โมเดลเบ้าขาเทียมสามมิติ ที่สมบูรณ์แล้ว ผู้ใช้สามารถส่งไปยัง Vytruve เพื่อพิมพ์สามมิติ หรือเลือกใช้เครื่องพิมพ์สามมิติภายในคลินิกของตนเอง



สรุป

โซลูชันเบ้าขาเทียมสามมิติแบบครบวงจรของ Vytruve ถือเป็นนวัตกรรมสำคัญในวงการขาเทียม ด้วยกระบวนการทำงานที่มีประสิทธิภาพสูง ซึ่งใช้เทคโนโลยี การสแกนสามมิติ ซอฟต์แวร์ออกแบบ และการพิมพ์สามมิติ Vytruve ได้กำจัดขั้นตอนการขึ้นรูปด้วยปูนปลาสเตอร์ที่ใช้เวลานานและสร้างความไม่สะดวกแก่ผู้ป่วย

ด้วยความช่วยเหลือจากเครื่องสแกนสามมิติ EinScan H2 จาก SHINING 3D Vytruve สามารถผลิตเบ้าขาเทียมได้รวดเร็วขึ้น พร้อมความพอดีที่เทียบเท่าหรือดีกว่าวิธีการแบบดั้งเดิม นอกจากนี้ ซอฟต์แวร์ครบวงจรของ Vytruve ยังช่วยให้การออกแบบเป็นเรื่องง่าย นักทำขาเทียมสามารถสร้างเบ้าขาเทียมที่ปรับแต่งได้ แม้ไม่มีความรู้ด้านการออกแบบสามมิติ

โดยรวมแล้ว เบ้าขาเทียมสามมิติจาก Vytruve มีศักยภาพในการสร้างผลกระทบอย่างมากต่อชีวิตของผู้พิการ โดยมอบทางเลือกที่ สวมใส่สบายและพอดีมากขึ้น
