Basic maintenance: Bambu Lab H2C | การบำรุงรักษาเบื้องต้น Bambu Lab H2C

ทำไมการบำรุงรักษาเครื่องพิมพ์ถึงสำคัญนัก?

เพื่อให้เครื่องพิมพ์สามมิติใช้งานได้ยาวนาน และมีความเสถียร ลดความเสี่ยงที่เครื่องจะทำงานผิดพลาด ยืดอายุการใช้งาน การบำรุงรักษาจึงมีความสำคัญอย่างมาก การบำรุงรักษาหลัก ๆ แล้วจะประกอบด้วยการทำความสะอาด การหล่อลื่นในส่วนที่มีการเคลื่อนไหว เช่น แกน XYZ และในส่วนของชุดหัวพิมพ์ ซึ่งต้องดูแลเป็นพิเศษเพื่อให้การทำงานราบรื่น ในขณะเดียวกันพื้นผิวของเครื่องพิมพ์ทั้งภายใน และภายนอกก็ควรทำความสะอาดอย่างทั่วถึง โดยเฉพาะอย่างยิ่งที่เลนส์กล้อง และเซนเซอร์ต่าง ๆ เพื่อป้องกันการสะสมฝุ่นจนทำให้การทำงานผิดเพี้ยนไป

🚧 ความถี่ในการบำรุงรักษา

ตัวเครื่อง H2C สามารถตรวจสอบระดับการปนเปื้อนสิ่งสกปรกได้ด้วยตัวเองอยู่แล้ว ซึ่งจะขึ้นอยู่กับชนิดของงานที่ใช้ และระยะเวลาที่ใช้ และจะแจ้งเตือนให้ทราบเมื่อถึงเวลาทำความสะอาด และบำรุงรักษา (จะมีในเฟิร์มแวร์รุ่น 01.01.00.00 หรือใหม่กว่า) ดังนั้นขอแนะนำให้อัพเฟิร์มแวร์ทันทีเมื่อได้รับเครื่องใหม่ เพื่อให้สามารถใช้ฟังก์ชั่นนี้ได้

โปรดทำการบำรุงรักษา และทำความสะอาดตามที่แนะนำ มิฉะนั้นอาจเกิดความเสียหายต่อเครื่องพิมพ์ และอาจเสี่ยงด้านความปลอดภัย

หมายเหตุ การบำรุงรักษาควรทำทุกส่วนตามที่ระบุในบทความนี้ แต่ถ้าต้องการทำเฉพาะบางจุด ให้กดเลือกหัวข้อในตารางได้

ถ้าใช้งานเฉพาะการพิมพ์สามมิติ ความถี่ในการบำรุงรักษาแต่ละชิ้นส่วนของเครื่องพิมพ์ เราขอแนะนำให้ทำตามนี้

ชิ้นส่วน ความถี่ในการบำรุงรักษา ชิ้นส่วน ความถี่ในการบำรุงรักษา
ตัวเครื่องภายนอก และจอแสดงผล 3 เดือน แท่งแกน X 1 เดือน
ฐานความร้อน 3 เดือน แท่งลิเนียร์ของแกน Y 3 เดือน
ชุดหัวพิมพ์ 3 เดือน แท่งลิเนียร์ของแกน Z และลีดสกรู 3 เดือน
กล้องที่หัวฉีด 3 เดือน กล้องที่ชุดหัวพิมพ์ 3 เดือน
กล้องมุมสูง 3 เดือน กล้องไลฟ์ 3 เดือน
เซนเซอร์ตรวจเปลวไฟ 3 เดือน กรอบด้านบน 3 เดือน
พัดลมช่วยเป่าชิ้นงาน 3 เดือน กรอบภายในด้านซ้าย-ขวา 3 เดือน
ผนังภายในเครื่อง ซ้ายและขวา 3 เดือน ฝาครอบแผ่นกรองถ่านกัมมันต์ 3 เดือน
พัดลมระบายหลังเครื่อง 3 เดือน ตะแกรงพัดลมระบายอากาศ 3 เดือน
รางลิเนียร์สำหรับยกหัวพิมพ์ซ้าย 1 เดือน โครงเหล็กติดตั้งหัวฉีดแบบเหนี่ยวนำ 1 เดือน

หมายเหตุ ถ้าพิมพ์ด้วยวัสดุที่ใช้อุณหภูมิสูง หรือวัสดุวิศวกรรมอย่างต่อเนื่องเป็นเวลานาน ขอแนะนำให้เพิ่มความถี่ในการบำรุงรักษาเป็นเดือนละครั้งในทุกรายการ

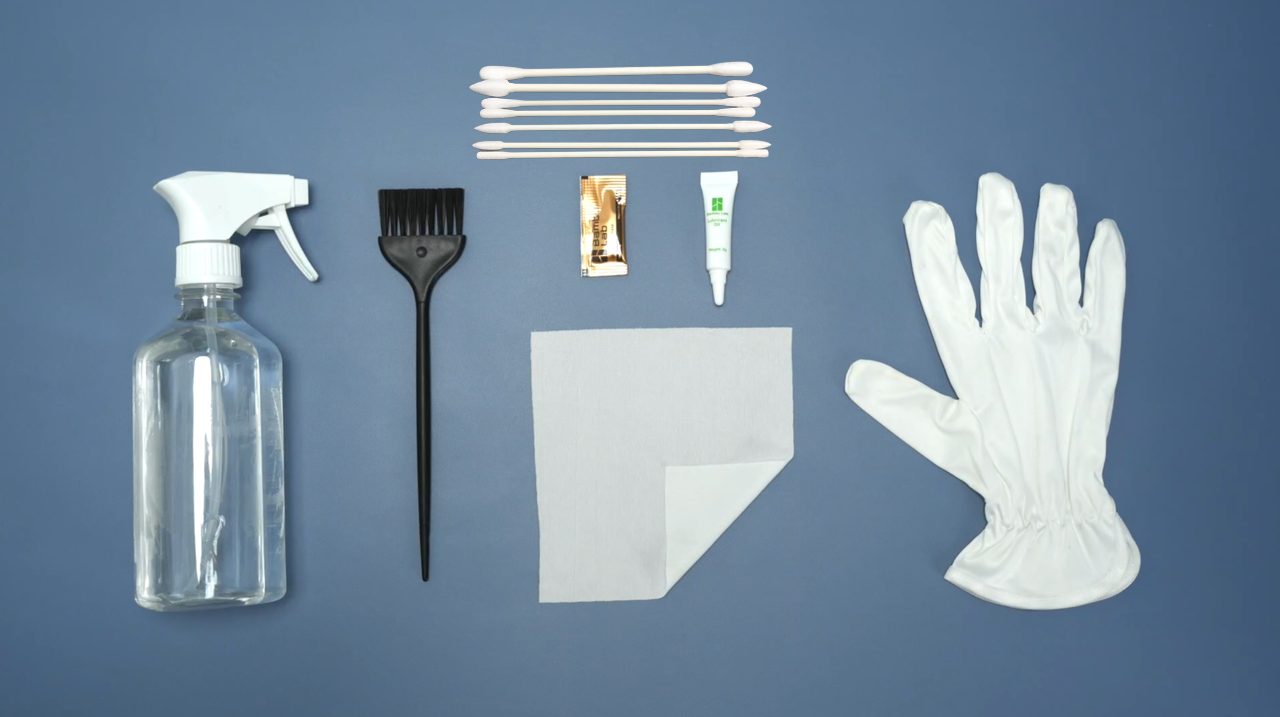

วัสดุและอุปกรณ์ที่ต้องใช้

  • ผ้า non-woven (ผ้าที่ไม่ใช้การถักทอ เช่น ผ้าเปียกเช็ดมือ หน้ากากอนามัย)
  • แอลกอฮอล์ 75% หรือ ไอโซโพรพิลแอลกอฮอล์ 70%
  • แปรง
  • น้ำมันหล่อลื่น
  • จารบีหล่อลื่น
  • ไม้พันสำลีปลอดฝุ่น

วิดีโอแนะนำการทำความสะอาด และบำรุงรักษา H2C

ขั้นตอนการบำรุงรักษา

ตัวเครื่องภายนอก และจอแสดงผล

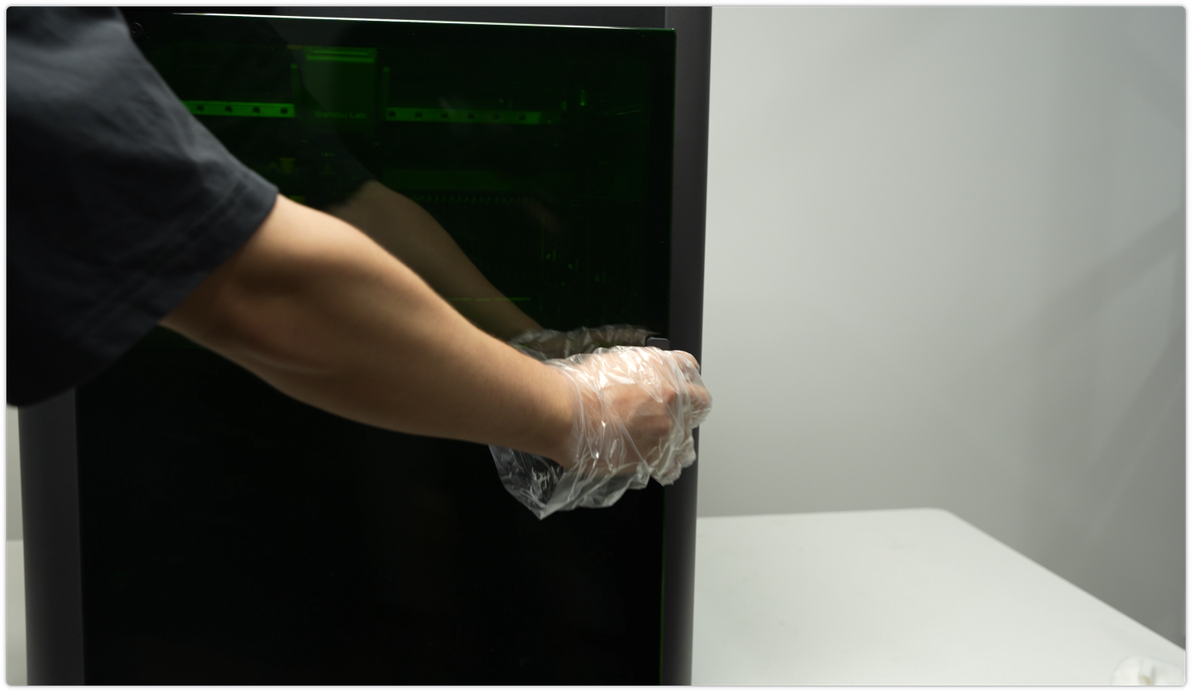

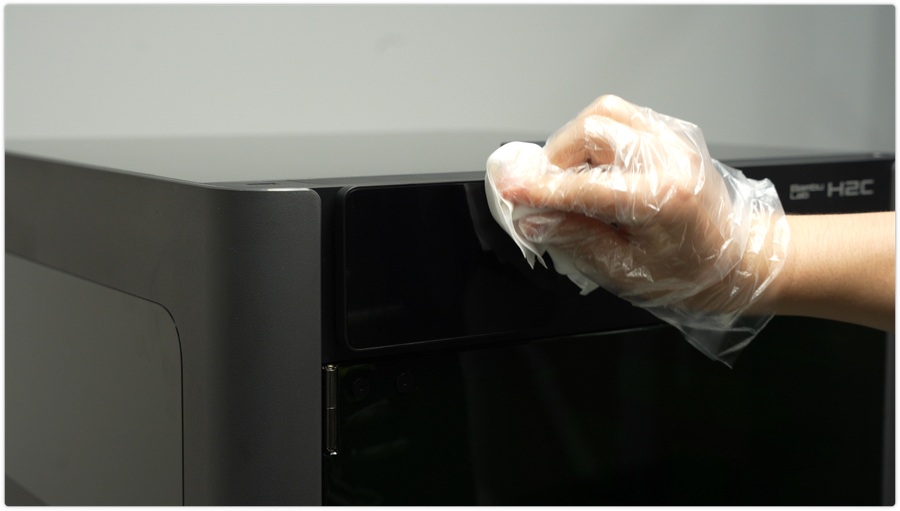

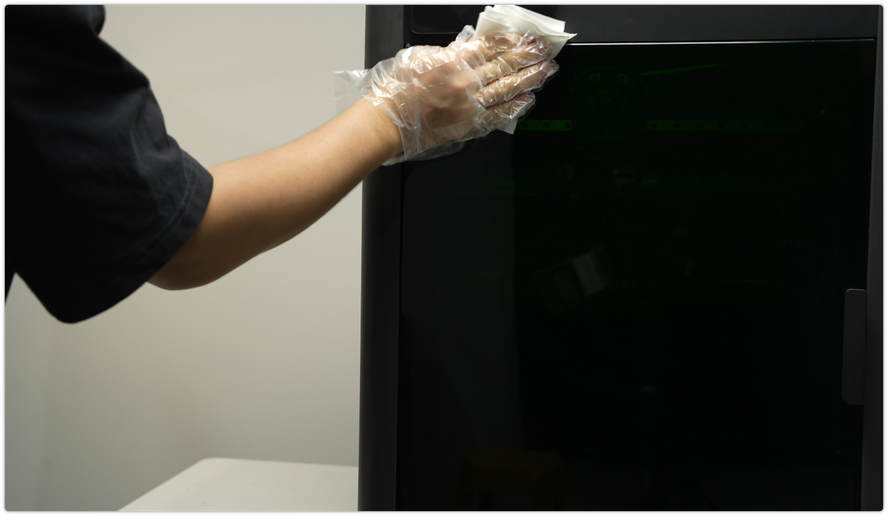

ใช้ผ้า non-woven ชุบแอลกอฮอล์เช็ดทำความสะอาดภายนอกเครื่อง โดยเฉพาะด้านข้าง ประตู และซอกมุมต่าง ๆ เพื่อกำจัดฝุ่น เศษพลาสติก และรอยนิ้วมือ

เช็ดจอแสดงผลเบา ๆ

กลับไปที่เมนู 🔝

ฝาปิดด้านบน

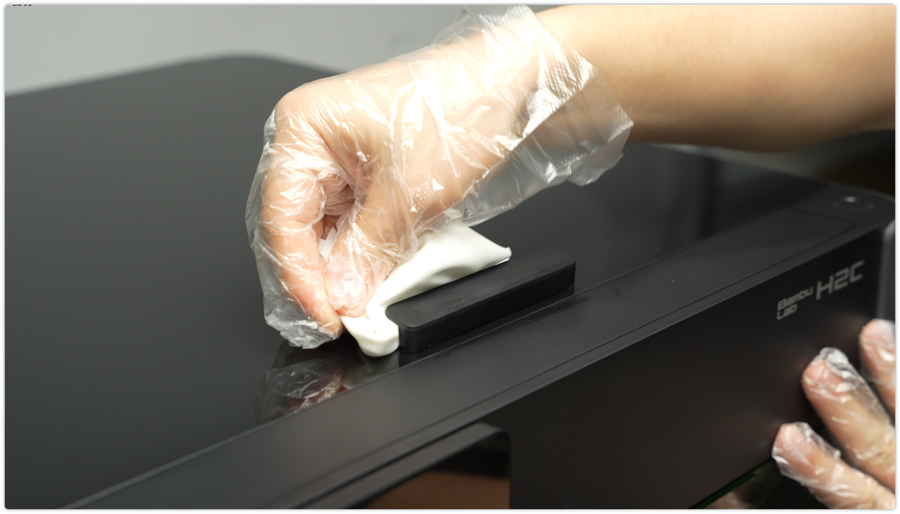

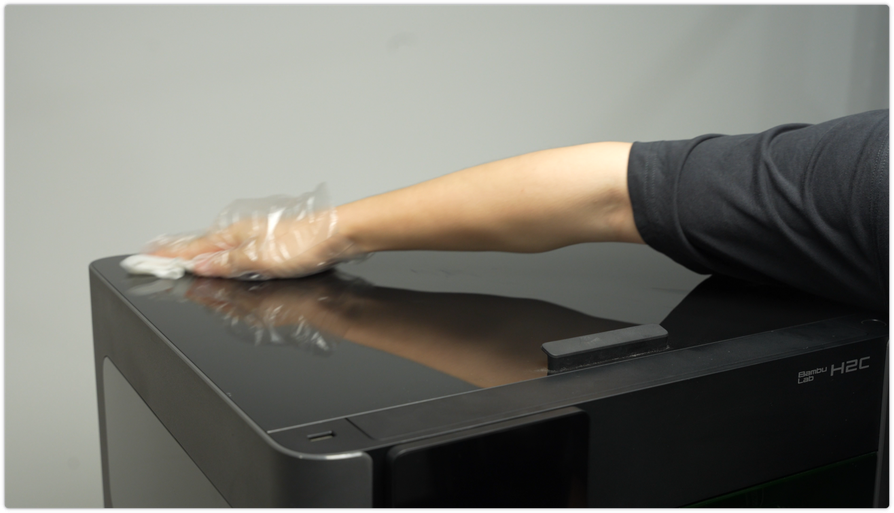

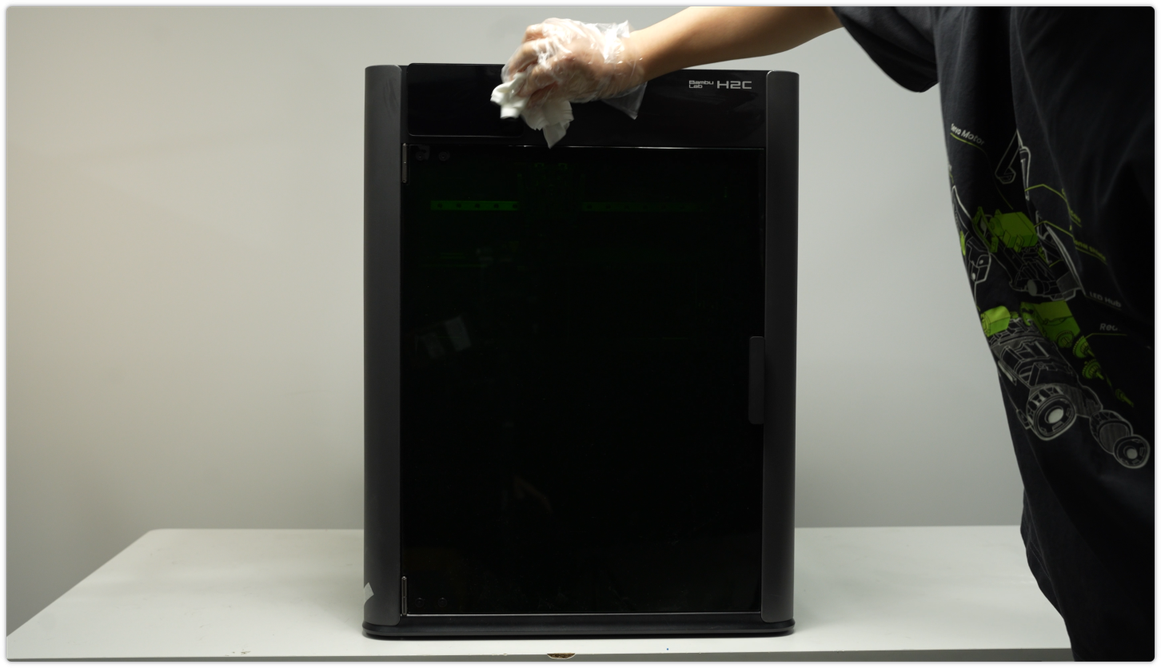

เช็ดฝากระจกด้านบนอย่างระมัดระวัง รวมถึงช่องระบายอากาศ และบริเวณมือจับ

กลับไปที่เมนู 🔝

บานเกล็ดระบายอากาศ

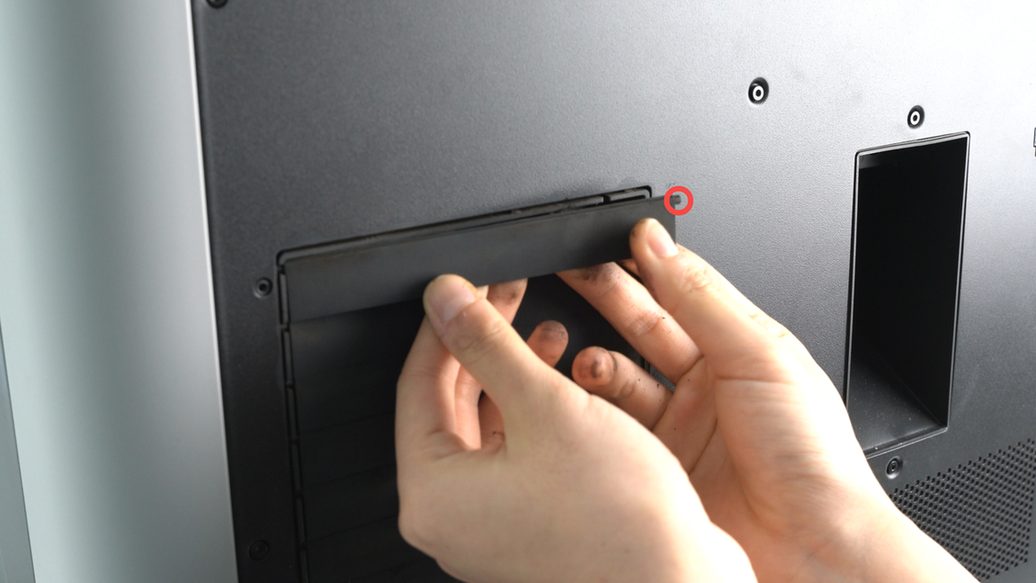

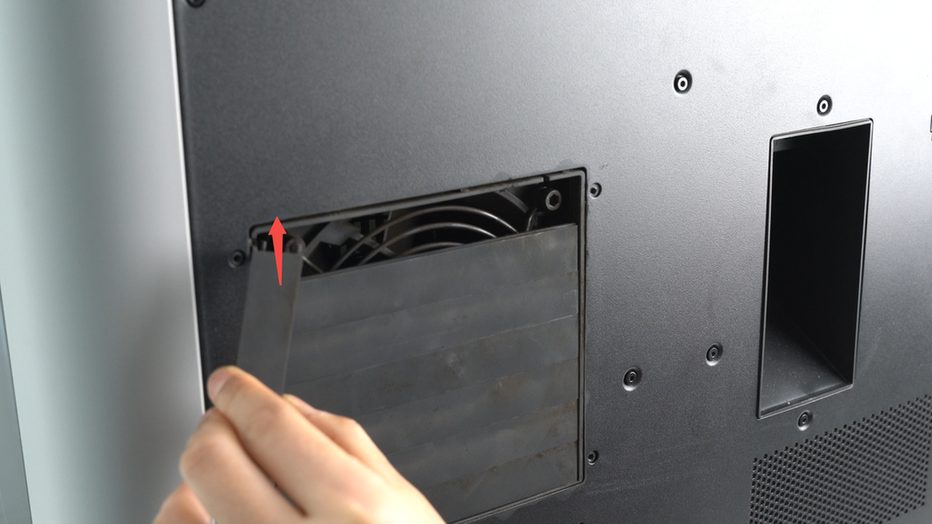

บานเกล็ดระบายอากาศอยู่ด้านหลังของเครื่องพิมพ์ จะมีอยู่เจ็ดใบ ปิดพัดลมระบายอากาศอยู่ การถอดบานเกล็ดจะถอดจากด้านบนลงล่าง ในการถอดบานเกล็ดแต่ละใบให้ดันช่วงกลางใบเข้าหาตัวเบา ๆ แล้วปลดแกนของบานเกล็ดออกจากช่องทางด้านขวา แล้วหมุนตามเข็มนาฬิกาลงมา 90 องศา แล้วยกขึ้นเล็กน้อย มันก็จะหลุดออกมา ค่อย ๆ นำออกมาจากเครื่องจากนั้นนำใบบานเกล็ดที่เหลือออกมาจนหมด

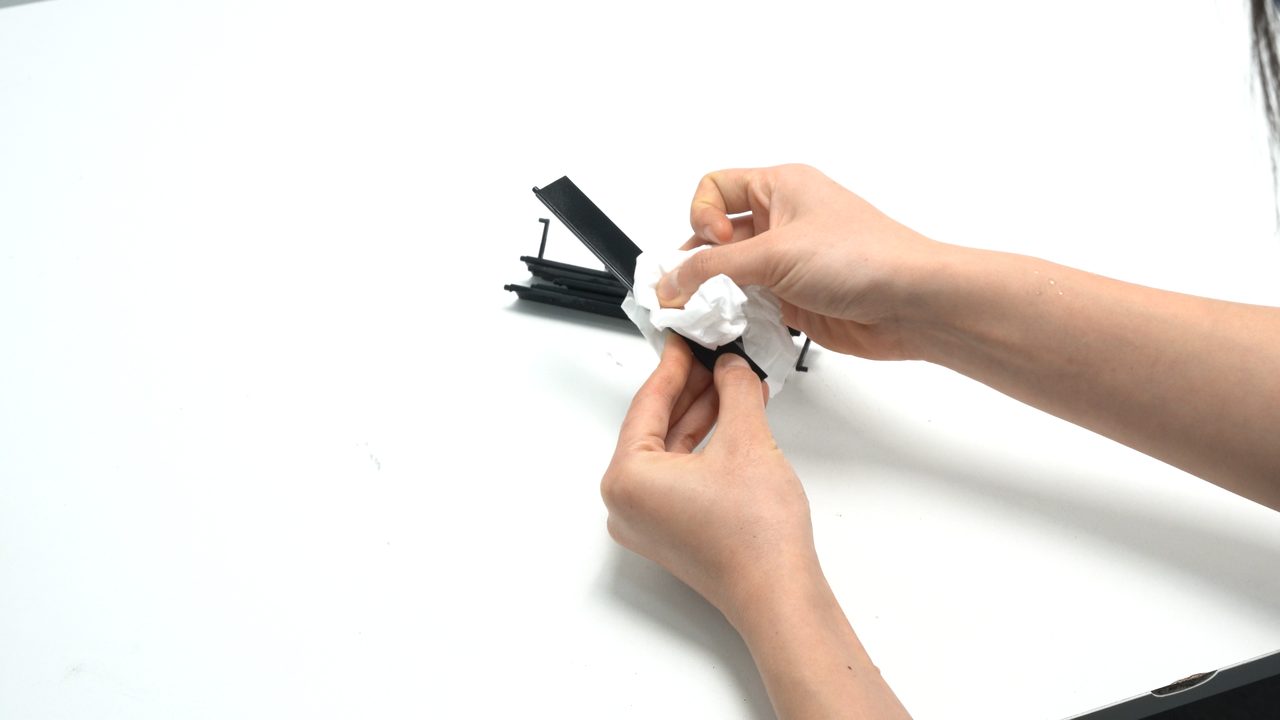

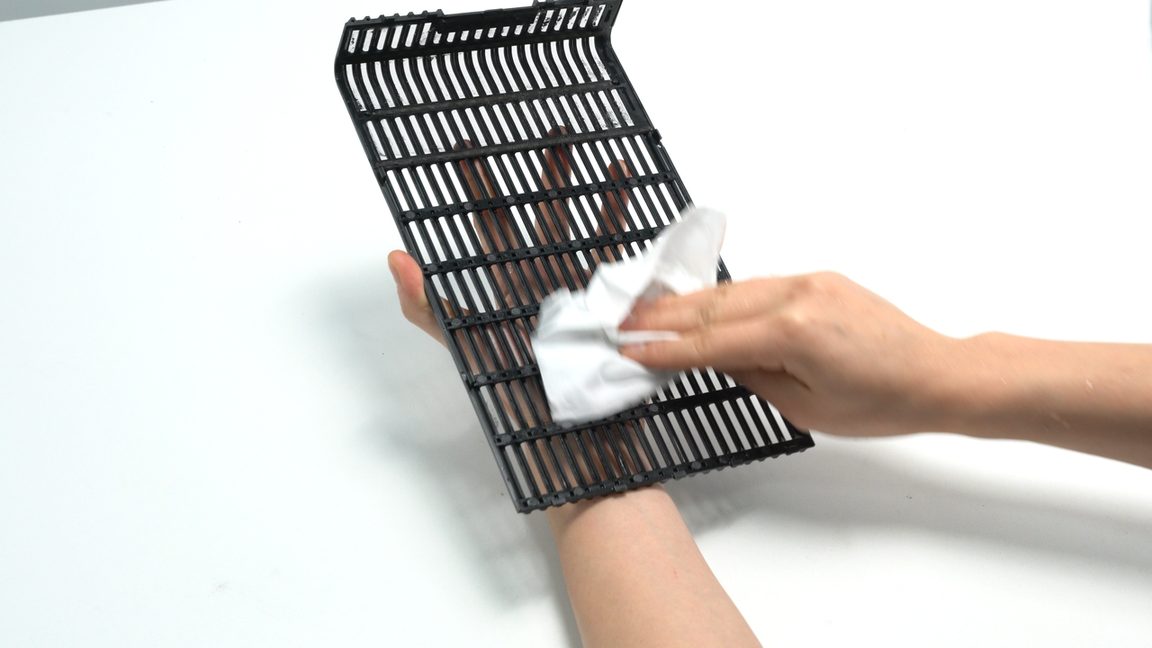

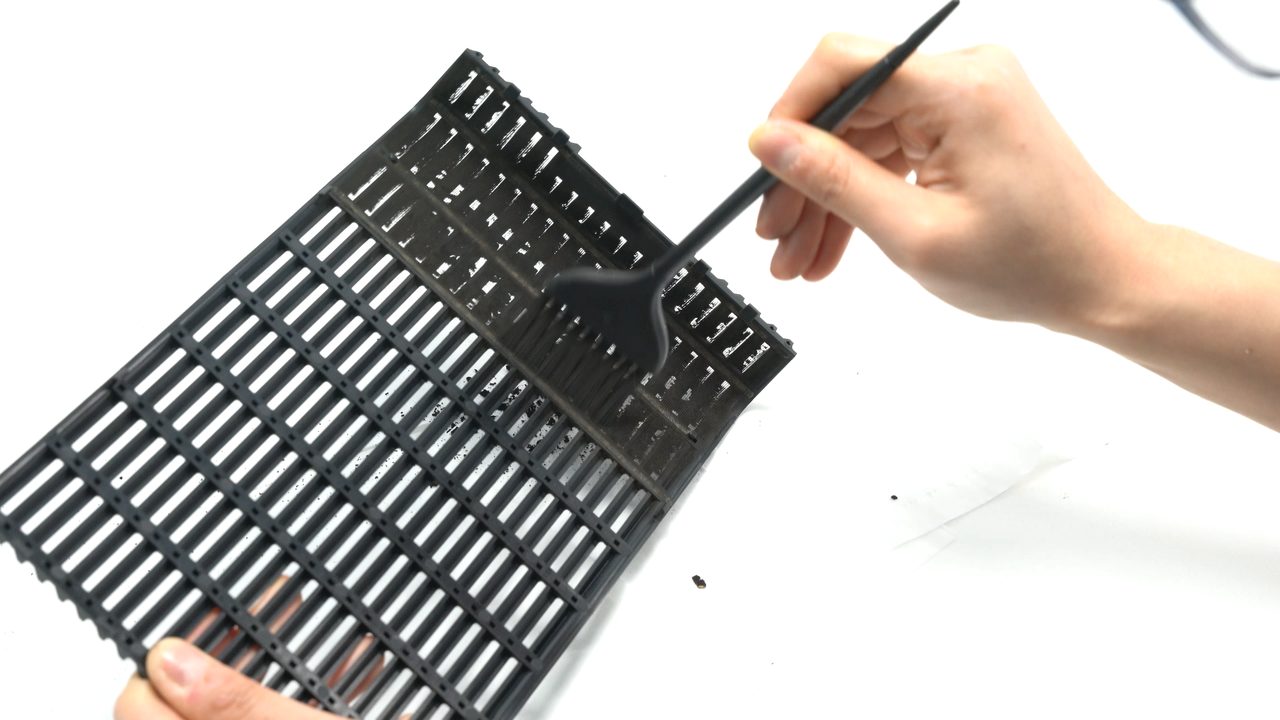

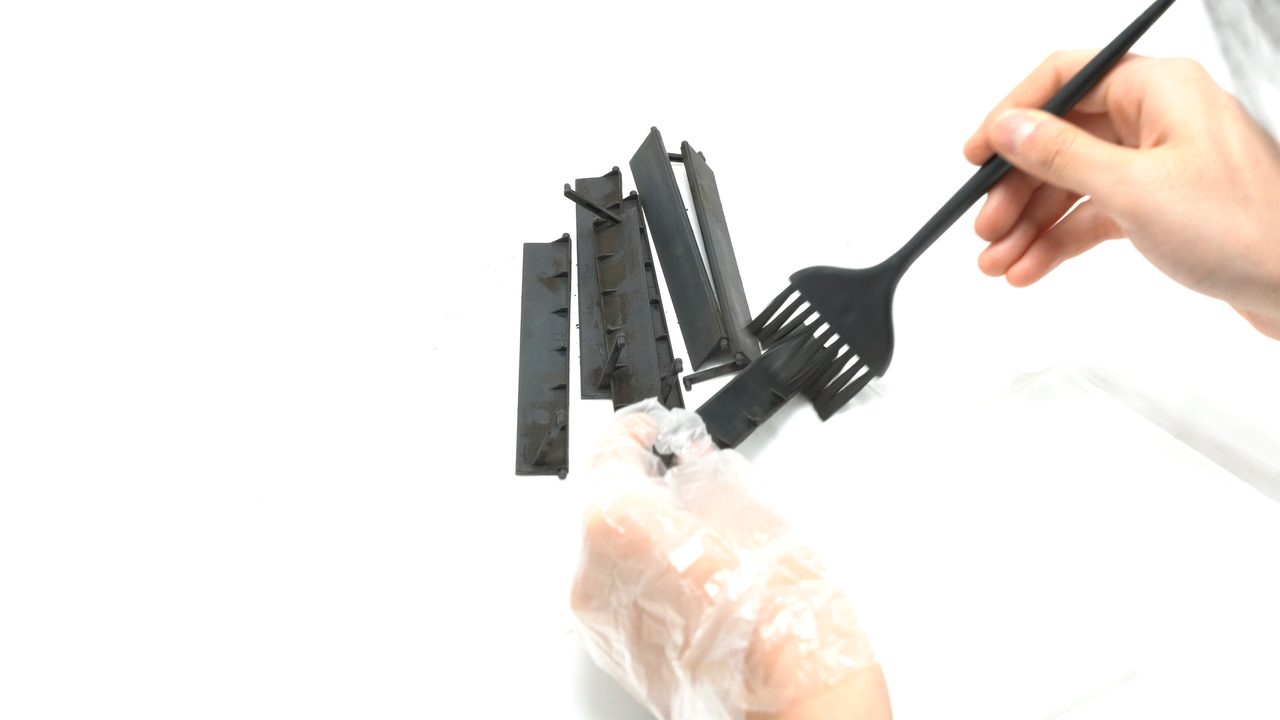

เริ่มจากทำความสะอาดโดยใช้แปรงปัดฝุ่นออก แล้วเช็ดด้วยผ้า non-woven ชุบแอลกอฮอล์

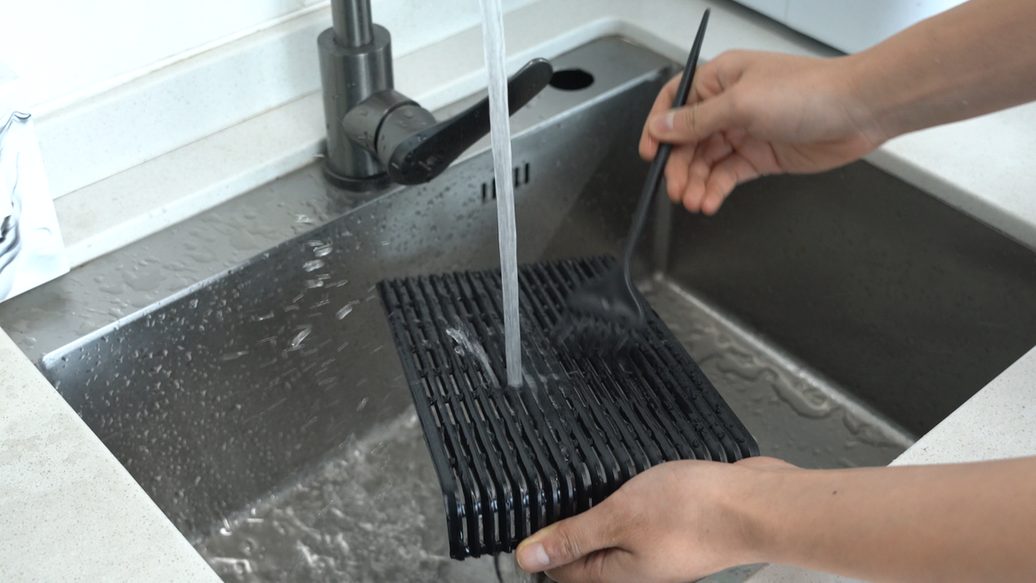

ถ้าบานเกล็ดมีคราบสกปรดติดแน่นมาก ปัดไม่ออก ให้ล้างด้วยน้ำ แล้วใช้แปรงปัดสิ่งสกปรกออก

โปรดระวัง หลังจากล้างด้วยน้ำแล้ว ต้องแน่ใจว่าบานเกล็ดต้องแห้งสนิทก่อนประกอบกลับเข้าไป เพราะชิ้นส่วนอิเลคโทรนิคบางอย่างรอบ ๆ บานเกล็ดอาจได้รับผลกระทบจากความชื้น และทำงานผิดปรกติได้

กลับไปที่เมนู 🔝

ทำความสะอาดด้านนอกพัดลมระบายอากาศ

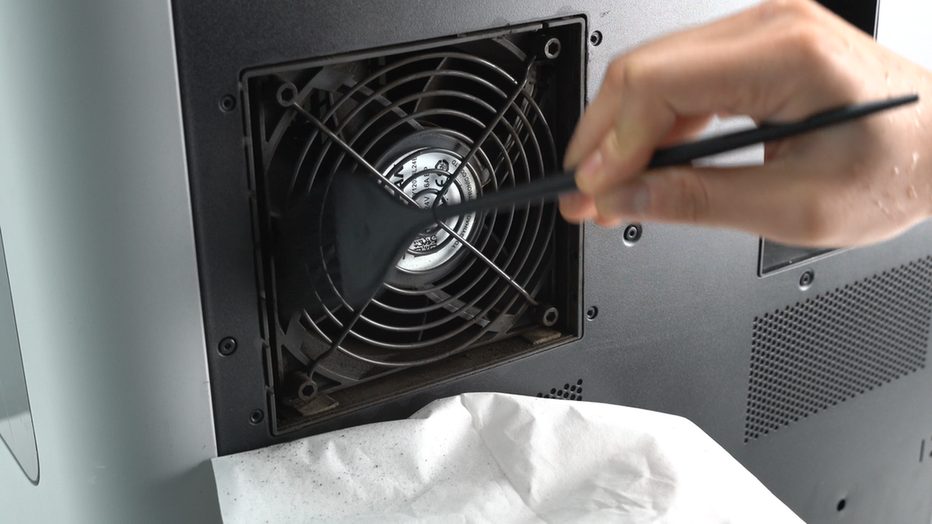

เมื่อถอดใบบานเกล็ดออกหมดแล้วให้ใช้แปรงปัดฝุ่นออกจากด้านนอกของพัดลมระบายอากาศ

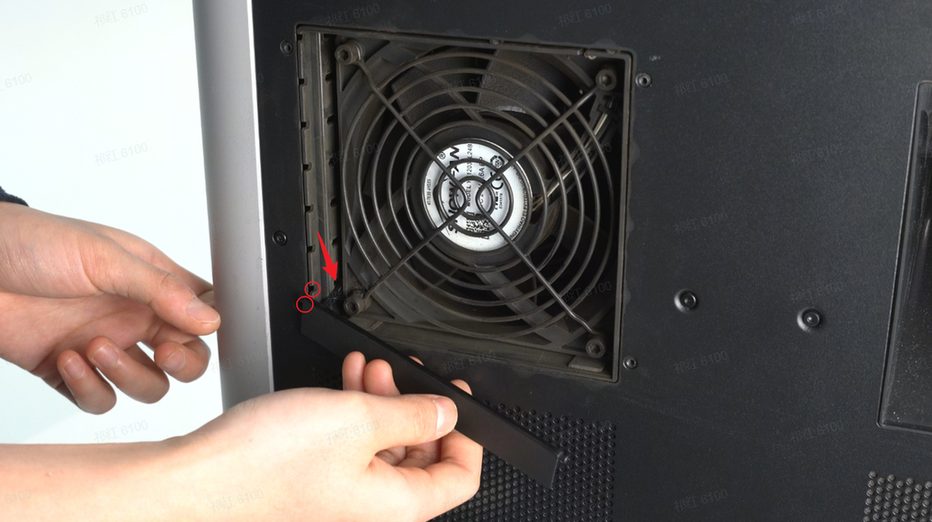

หลังจากทำความสะอาดเสร็จแล้ว ก็ติดตั้งใบบานเกล็ดกลับเข้าไป เริ่มจากใบล่างสุดก่อน แล้วไล่ขึ้นข้างบน เริ่มใส่จากด้านซ้ายของใบ ใส่แกนเข้าไปในช่องตามลูกศร จากนั้นใส่เดือยล็อกด้านซ้ายให้เข้าที่ก่อน แล้วใส่ด้านขวาตามไป ใส่ที่เหลือตามขั้นตอนเดียวกันทั้ง 6 ใบ

กลับไปที่เมนู 🔝

พื้นผิวด้านในเครื่อง

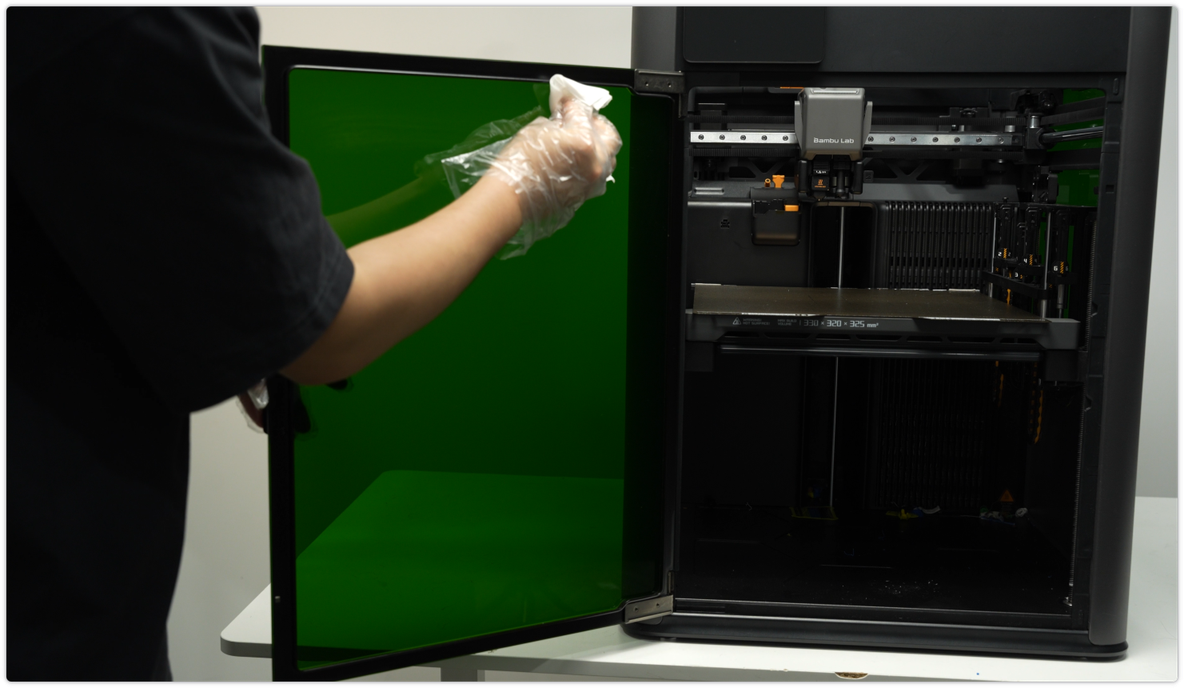

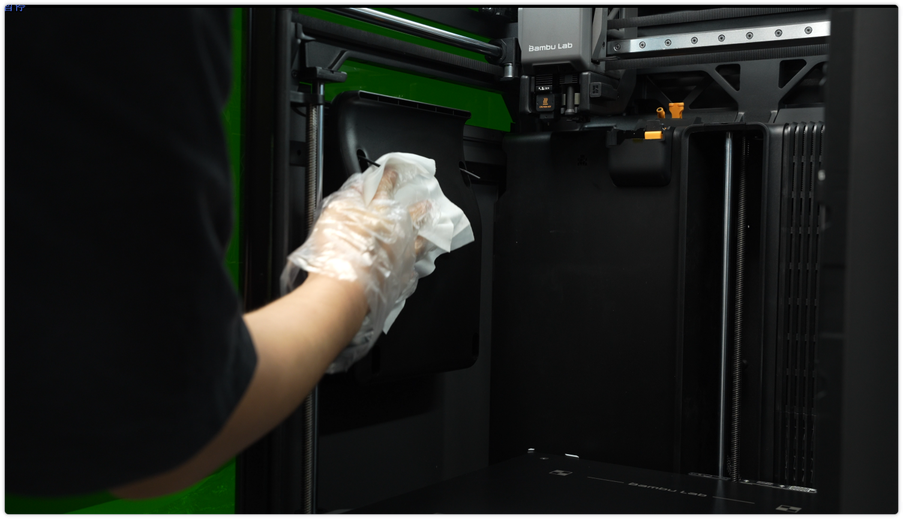

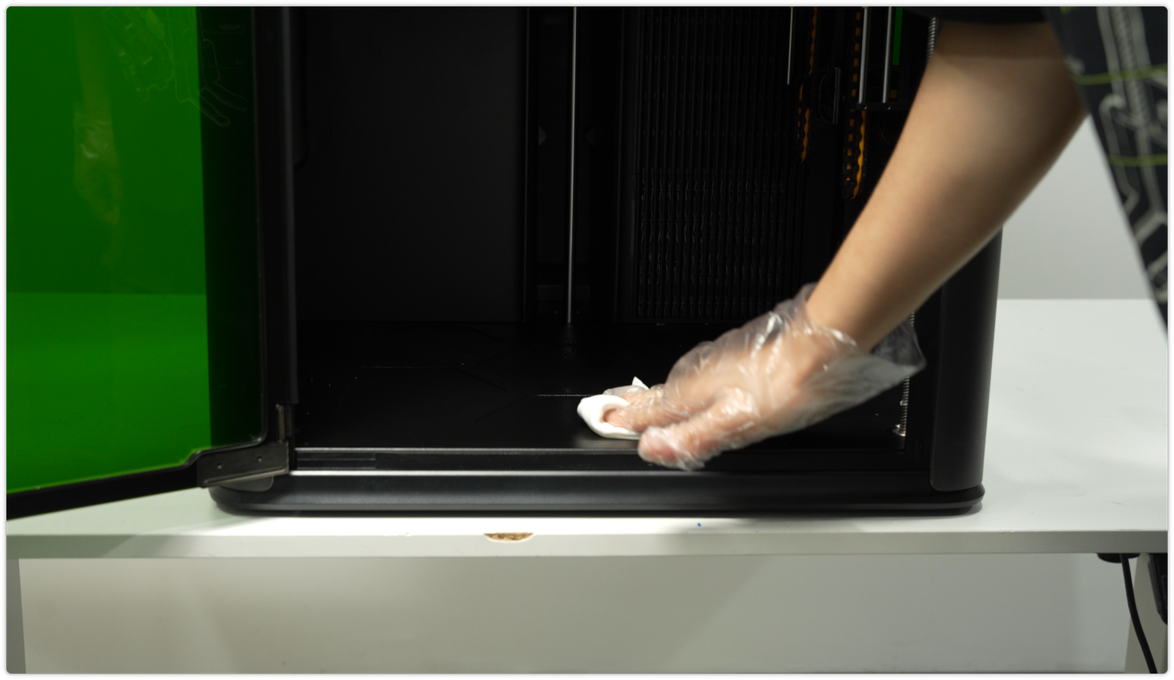

เปิดประตูเครื่อง แล้วใช้ผ้า non-woven ชุบแอลกอฮอล์เล็กน้อยเช็ดให้ทั่ว ทั้งกระจก และขอบด้านใน

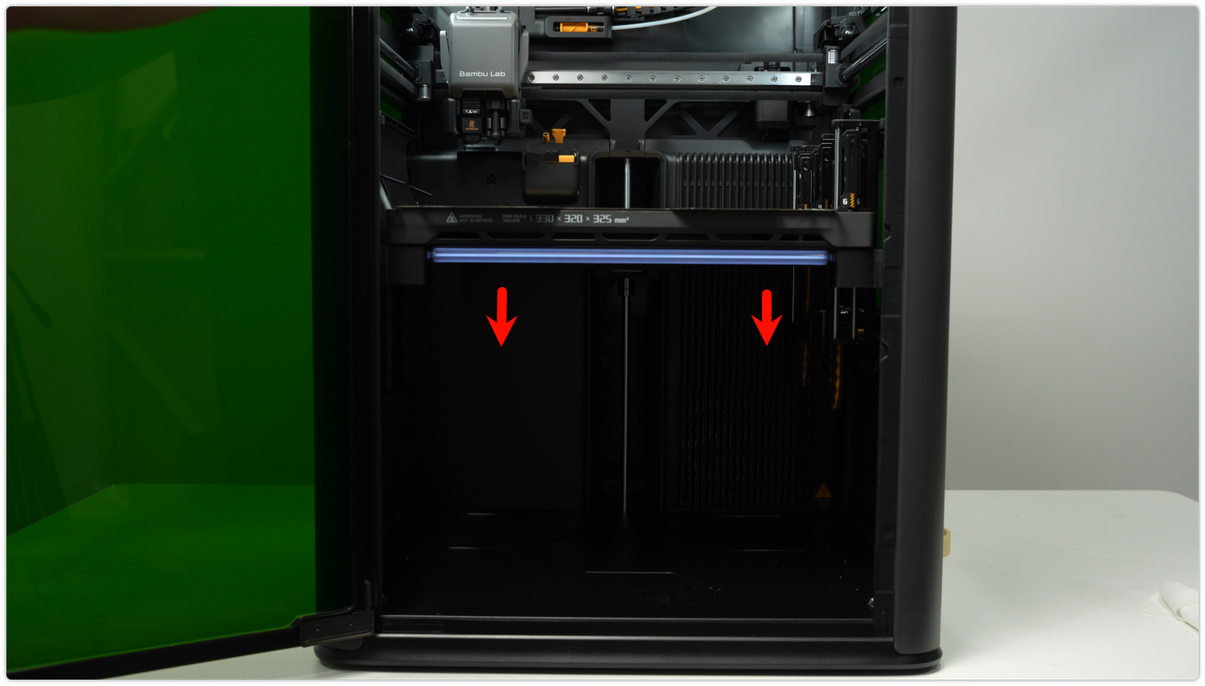

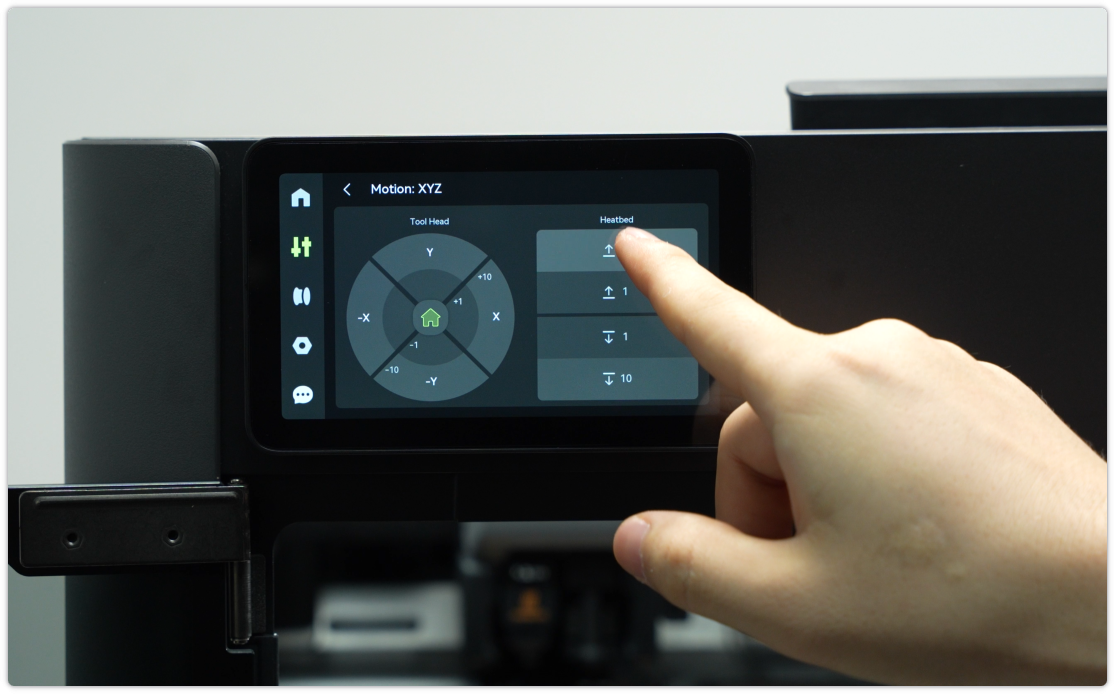

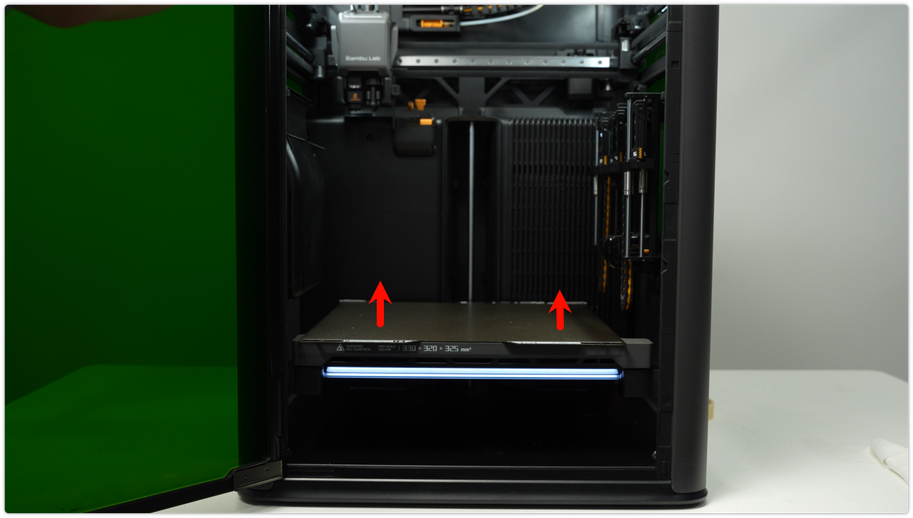

ยกแท่นพิมพ์ขึ้นโดยใช้คำสั่งในจอแสดงผล แล้วทำความสะอาดฝุ่น และเศษพลาสติกที่พื้นเครื่อง

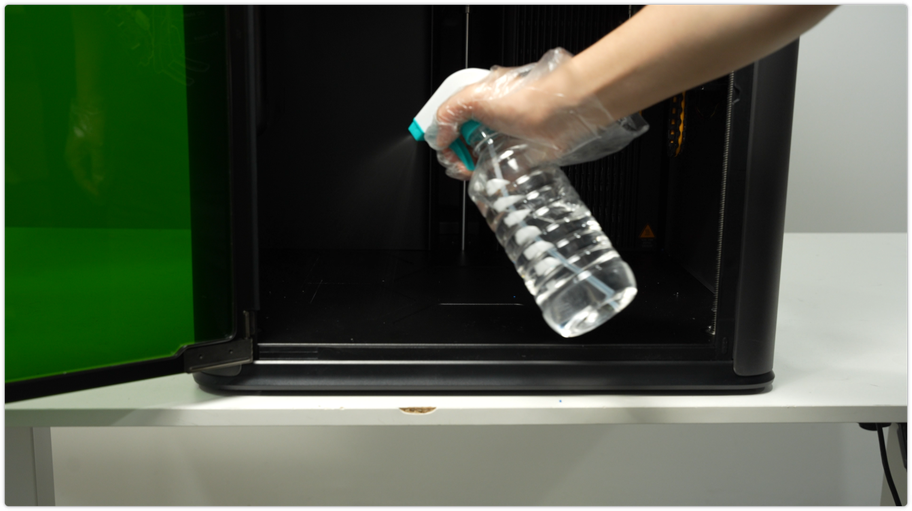

เมื่อกวาดสิ่งสกปรกออกแล้ว ให้พ่นแอลกอฮอล์ให้ทั่ว แล้วใช้ผ้า non-woven เช็ดออก

กลับไปที่เมนู 🔝

ทำความสะอาดแท่นพิมพ์ความร้อน

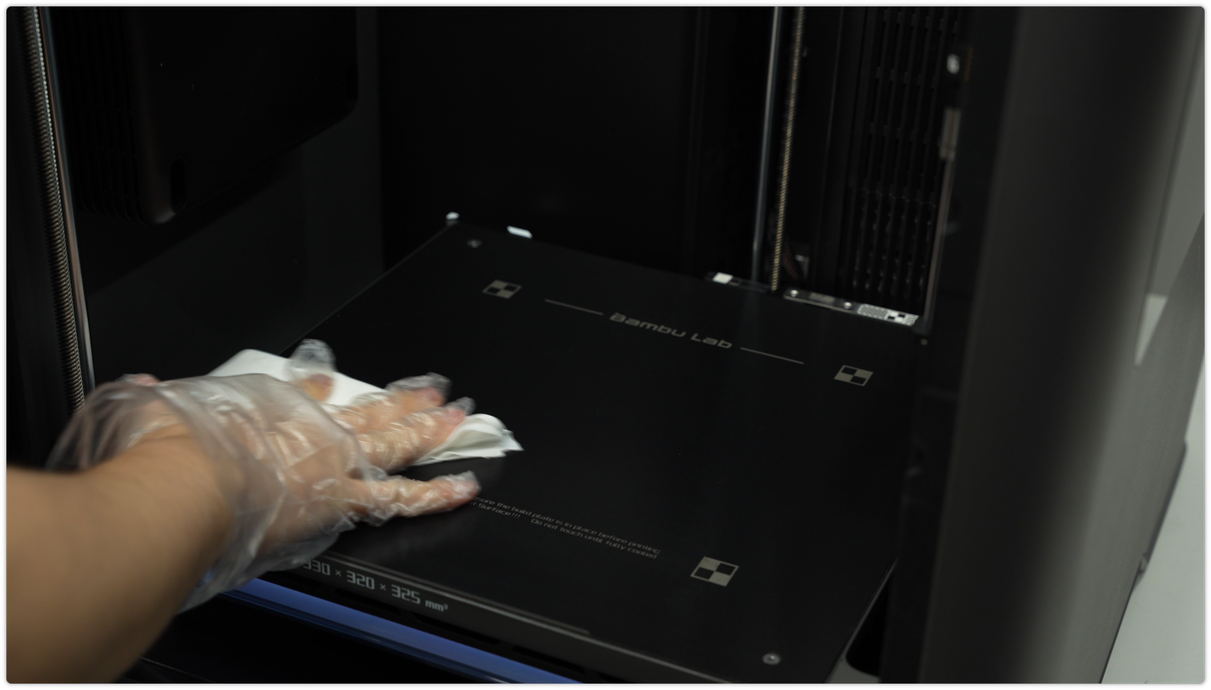

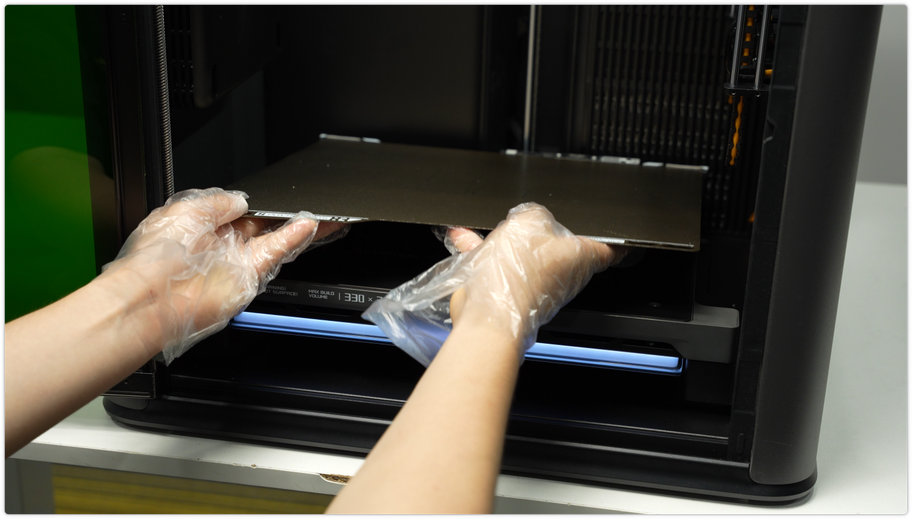

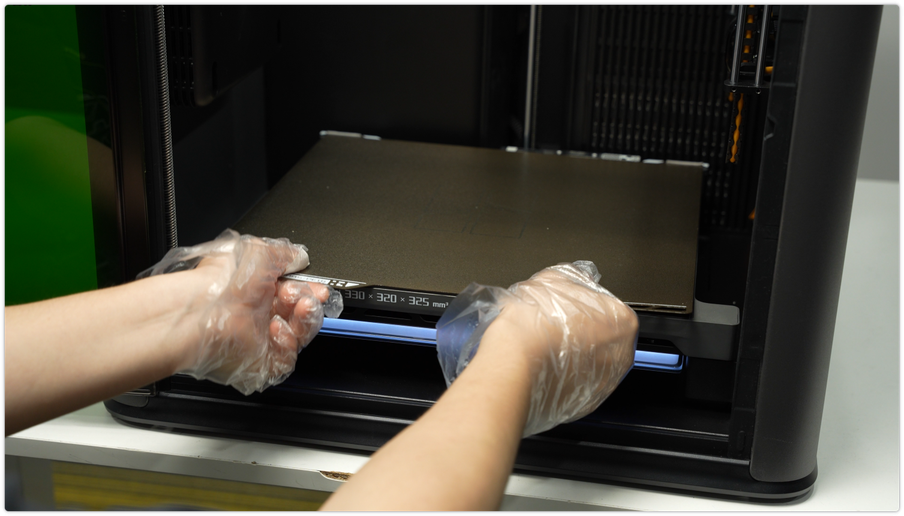

เลื่อนแท่นพิมพ์ลงโดยใช้จอแสดงผล แล้วนำแผ่นรองพิมพ์ออกมา (ระวังผิวหน้าของแผ่นความร้อนเป็นรอย)

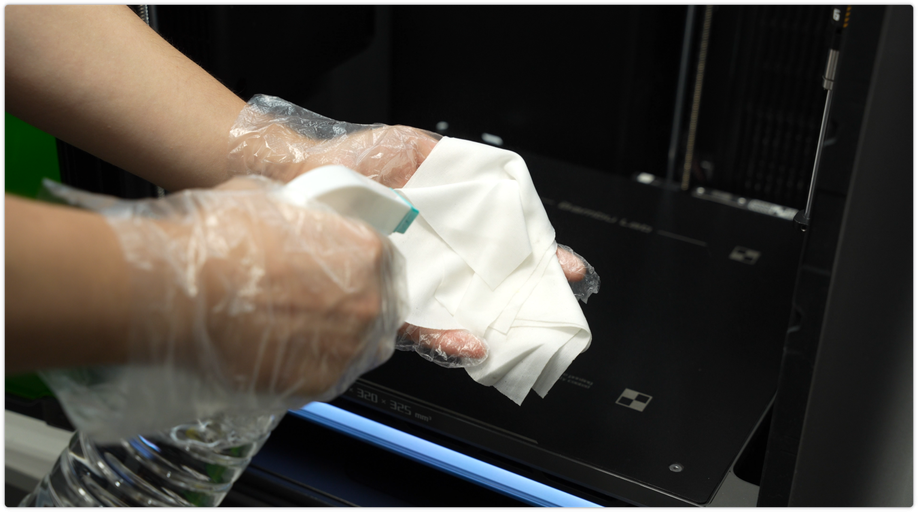

ฉีดแอลกอฮอล์พอสมควรบนผ้า non-woven แล้วเช็ดผิวหน้าของแผ่นความร้อน

ให้เน้นตรงด้านในของแผ่นความร้อน บริเวณแผ่นสเตนเลสที่เช็คหัวฉีด และสติ๊กเกอร์คาลิเบรชั่น ให้สะอาด ไม่มีสิ่งสกปรก และพลาสติกติดค้าง

รอให้แอลกอฮอล์ระเหยไปหมดก่อน แล้วแล้ววางแผ่นรองพิมพ์กลับไปที่เดิม

กลับไปที่เมนู 🔝

กล้องไลฟ์ และพัดลมช่วยเป่าชิ้นงาน

ในการทำความสะอาดเลนส์กล้อง ให้ใช้แอลกอฮอล์เพียงเล็กน้อย แล้วม้วนผ้า non-woven ก่อนจะเช็ด เพื่อไม่ให้แอลกอฮอล์ซึมเข้าไปตรงขอบเลนส์

กลับไปที่เมนู 🔝

กรอบภายในด้านซ้าย-ขวา

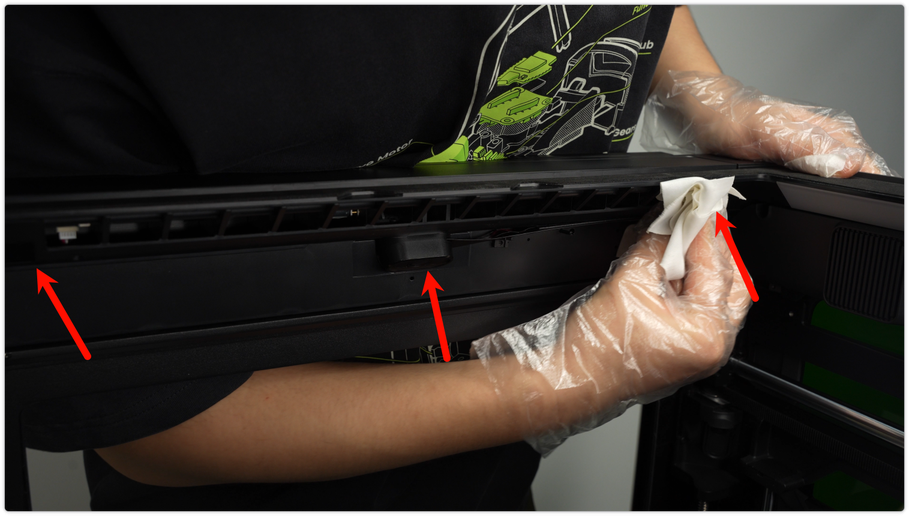

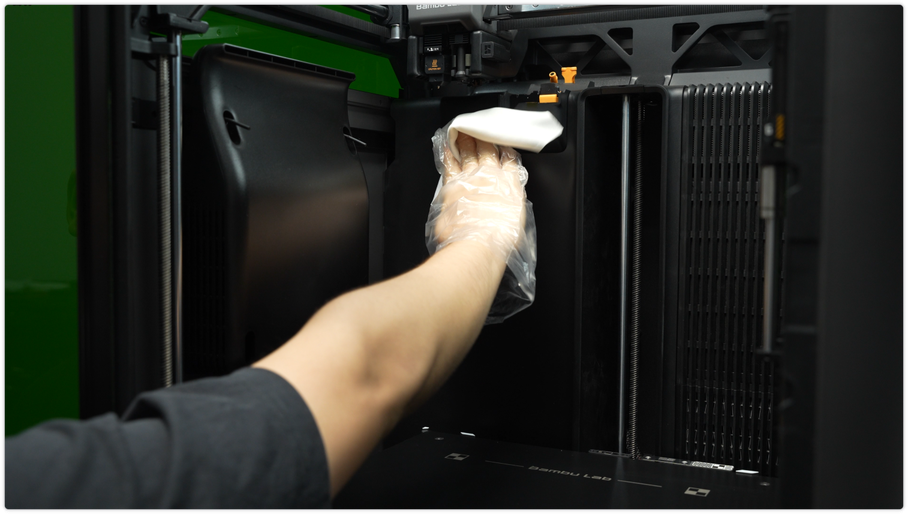

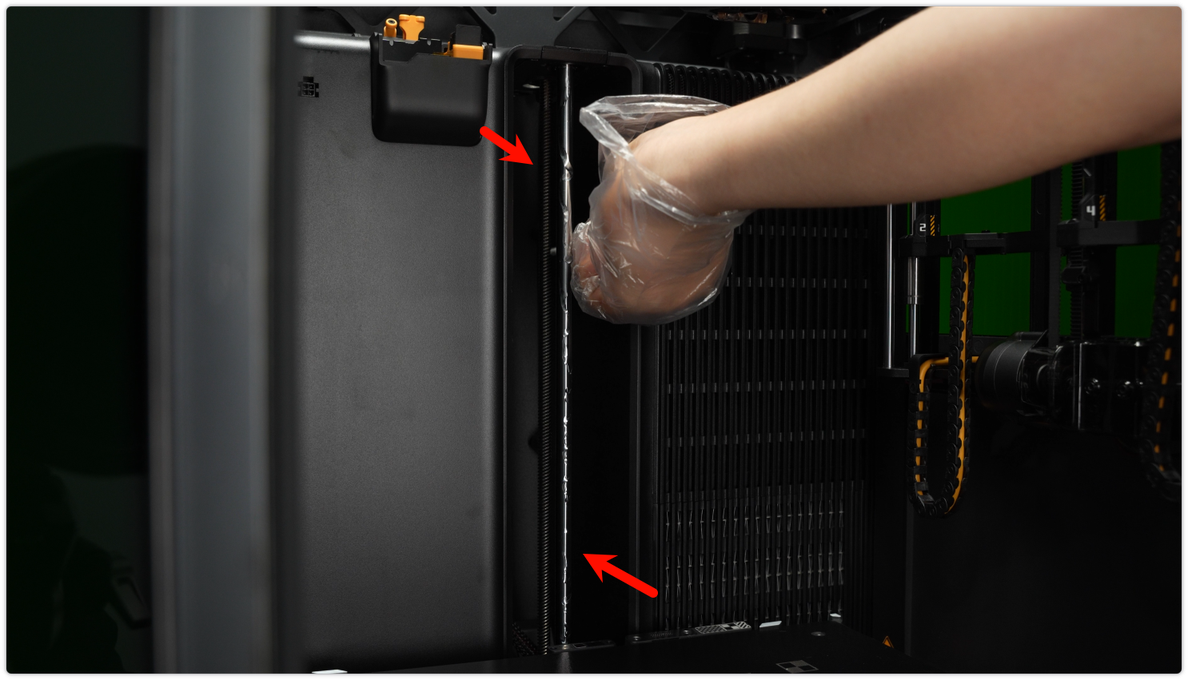

เช็ดกรอบภายในด้านซ้าย-ขวาและด้านบน  พร้อมกันนั้นก็เช็ดช่องทิ้งเส้น ไม่ให้มีเศษพลาสติกค้างอยู่

ให้ยกฝาปิดด้านบนออกด้วยหลังจากทำความสะอาดแล้ว

กลับไปที่เมนู 🔝

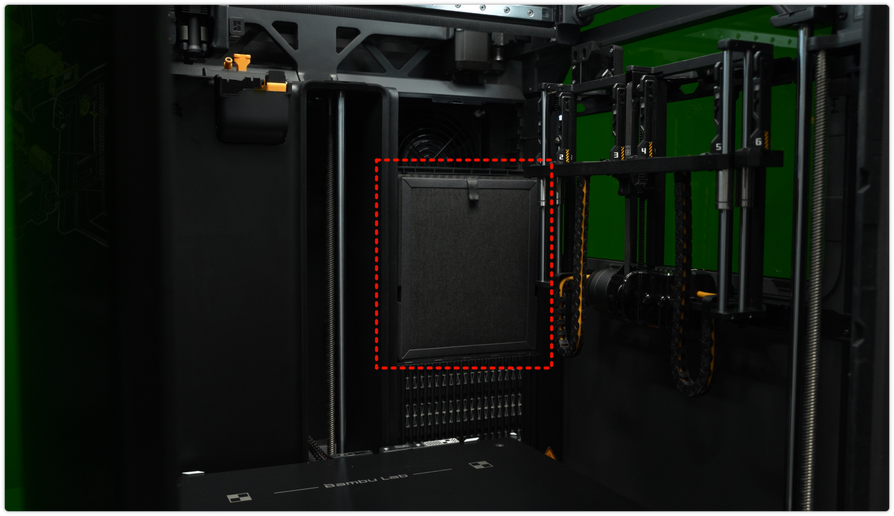

ทำความสะอาดหน้ากากชุดกรองอากาศ

จากรูปด้านล่าง ให้กดด้านบนของหน้ากากเพื่อปลดล็อก แล้วดึงออกมา เอากระดาษวางบนพื้นเครื่องระหว่างดึงหน้ากากออกมา เพราะอาจจะมีฝุ่นตกลงมาใส่เครื่องพิมพ์

ใช้แปรงปัดฝุ่นออกจากหน้ากากทั้งด้านหน้าและหลัง แล้วใช้ผ้า non-woven ชุบแอลกอฮอล์ เช็ดหน้ากากให้สะอาด

ถ้าฝาครอบมีคราบสกปรดติดแน่นมาก ปัดไม่ออก ให้ล้างด้วยน้ำ แล้วใช้แปรงปัดสิ่งสกปรกออก โปรดระวัง หลังจากล้างด้วยน้ำแล้ว ต้องแน่ใจว่าฝาครอบต้องแห้งสนิทก่อนประกอบกลับเข้าไป เพราะชิ้นส่วนอิเลคโทรนิคบางอย่างรอบ ๆ ฝาครอบ อาจได้รับผลกระทบจากความชื้น และทำงานผิดปรกติได้

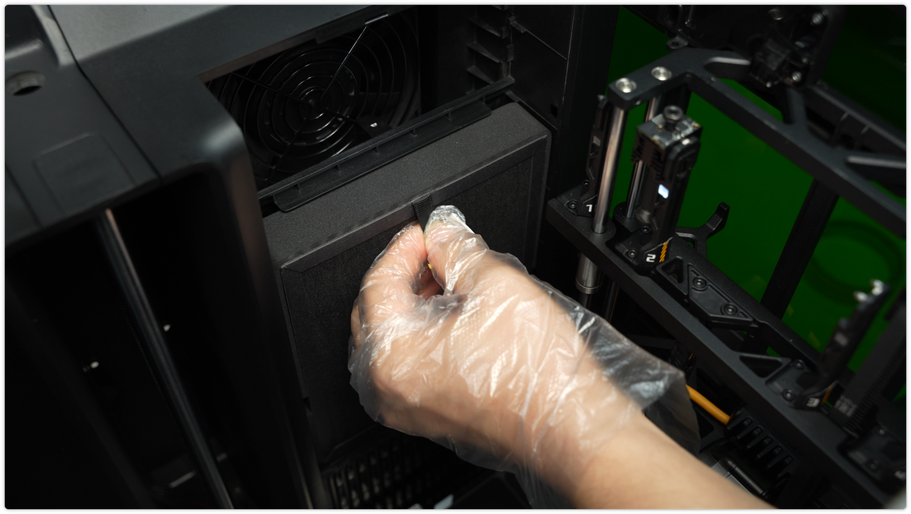

ถ้าพบว่ามีสิ่งสกปรกติดแน่น กีดขวาง หรือมีของเหลวซึมลึกบนผิวหน้าของแผ่นกรองคาร์บอน แนะนำว่าให้เปลี่ยนอันใหม่ดีกว่า ในการเปลี่ยนฟิลเตอร์ ก็แค่จับที่แถบผ้า แล้วดึงออกมาจากช่อง

กลับไปที่เมนู 🔝

ทำความสะอาดเซนเซอร์เช็คเปลวไฟ

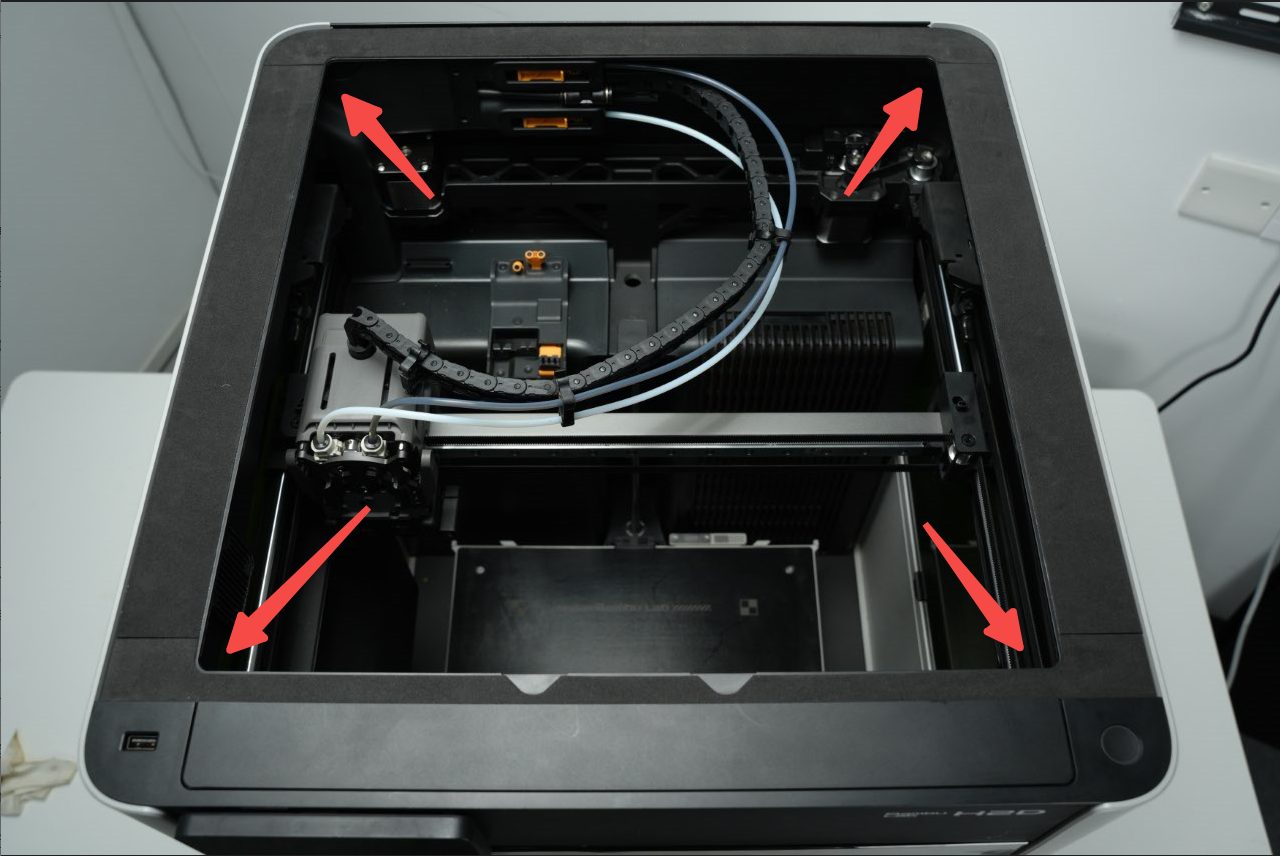

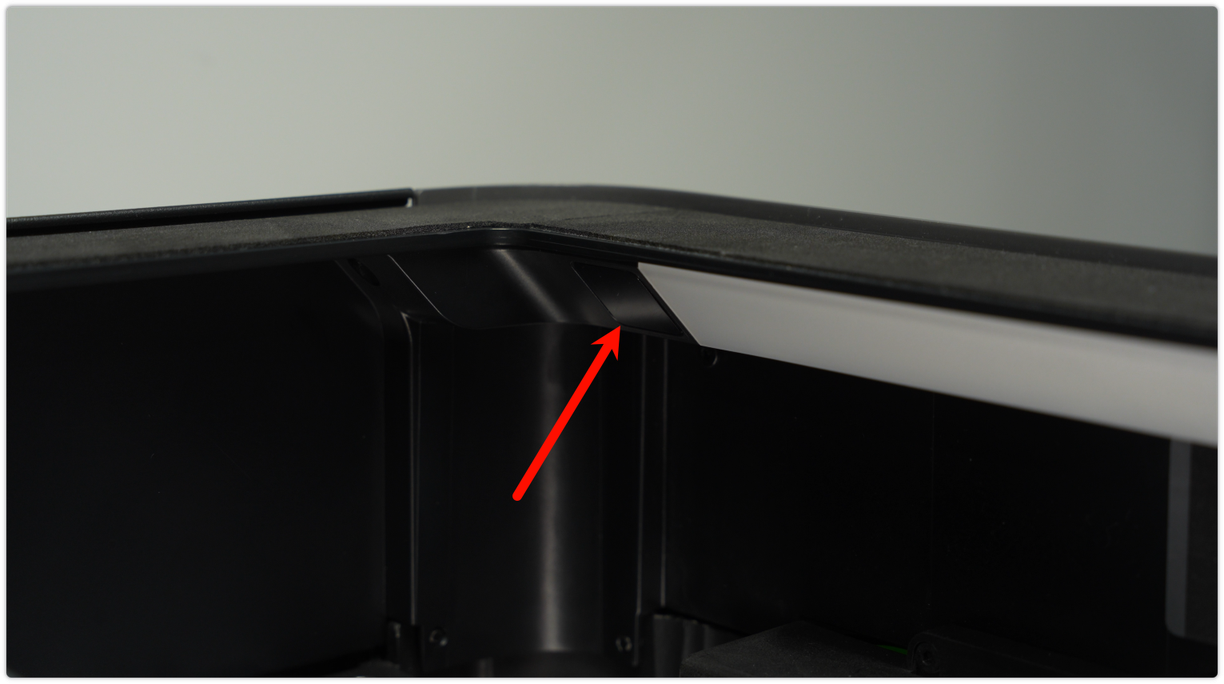

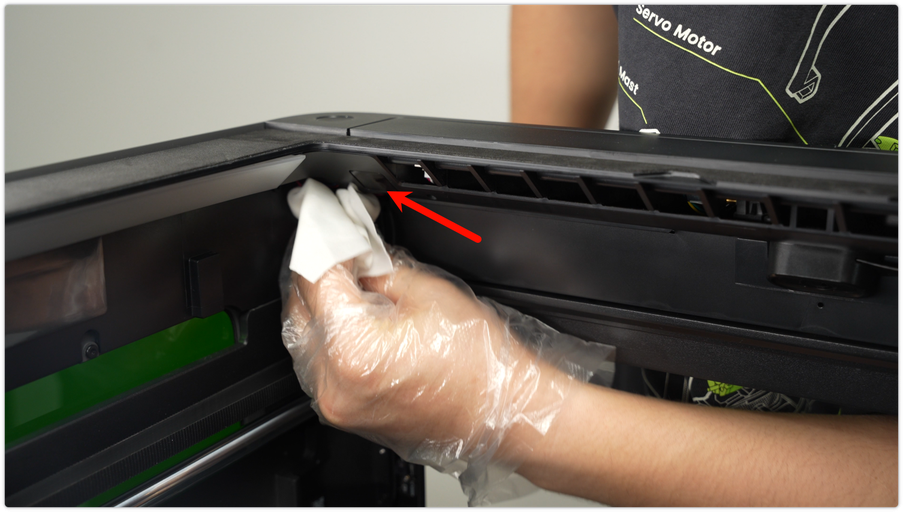

จะมีเซนเซอร์ตรวจจับเปลวไฟทีมีอยู่ทั้งหมด 4 ตัวในเครื่อง อยู่ที่มุมทั้งสี่ของเครื่องพิมพ์ สามารถใช้ผ้า non-woven ชุบแอลกอฮอล์เช็ดแต่จะจุด พร้อมกันนั้นเช็ดฝาครอบไฟ LED ทั้งสองด้านไปด้วยเลย

กลับไปที่เมนู 🔝

ทำความสะอาดกล้องมุมสูง และกล้องไลฟ์

ใช้ผ้า non-woven ที่ฉีดสเปรย์แอลกอฮอล์ลงไปเล็กน้อย เช็ดที่หน้าเลนส์ของกล้องมุมสูง และกล้องไลฟ์ ให้สะอาด

กลับไปที่เมนู 🔝

ทำความสะอาดและหล่อลื่นหัวพิมพ์

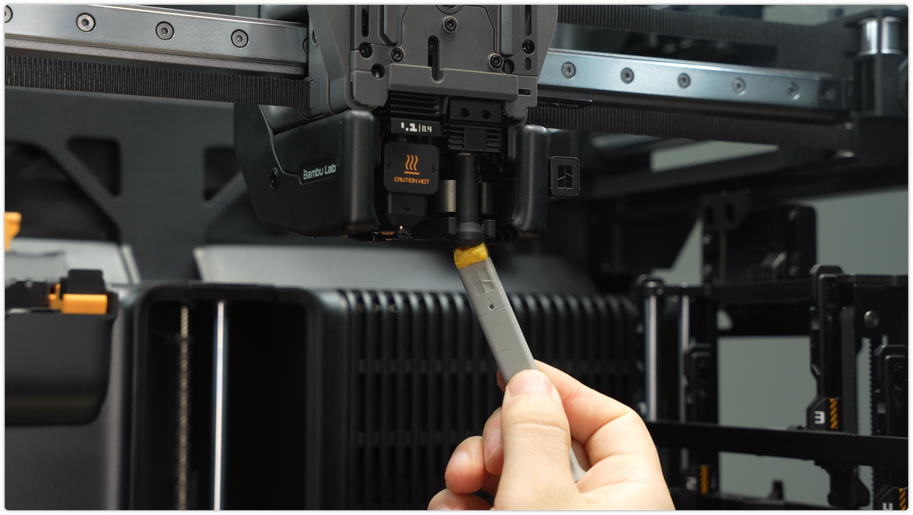

ใช้ฟองน้ำที่ทนความร้อนสูง เช่น ฟองน้ำเซลลูโลส ทำความสะอาดพวกคราบไหม้ที่ติดบนผิวหัวฉีด ให้ปรับตั้งอุณหภูมิหัวฉีดไปให้เท่ากับวัสดุที่ใช้อยู่ เมื่ออุณหภูมินิ่งแล้วใช้ด้ามจับฟองน้ำจุ่มน้ำแล้วถูเบา ๆ ที่หัวฉีด และรอบ ๆ หัวฉีด จนกว่าเศษพลาสติกที่ไหม้จะหลุดออกหมด

โปรดระมัดระวังอย่างยิ่ง อย่าไปโดนหัวฉีดด้วยมือเปล่า เนื่องจากมันจะร้อนมาก อาจจะโดนลวก หรือไหม้ได้ ขอแนะนำให้ใส่ถุงมือกันความร้อนด้วย

ต้องให้ฟองน้ำเปียกน้ำให้ชุ่มอยู่เสมอก่อนเช็ด รายละเอียดการทำด้ามจับ โปรดดูที่นี่ https://wiki.bambulab.com/en/general/nozzle-cleaning-sponge

กลับไปที่เมนู 🔝

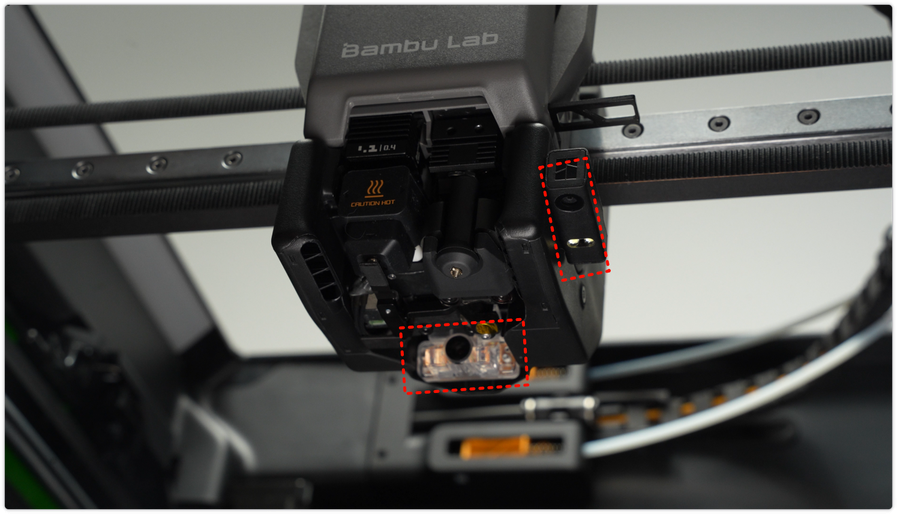

ทำความสะอาดกล้องที่หัวฉีด และกล้องที่ชุดหัวพิมพ์

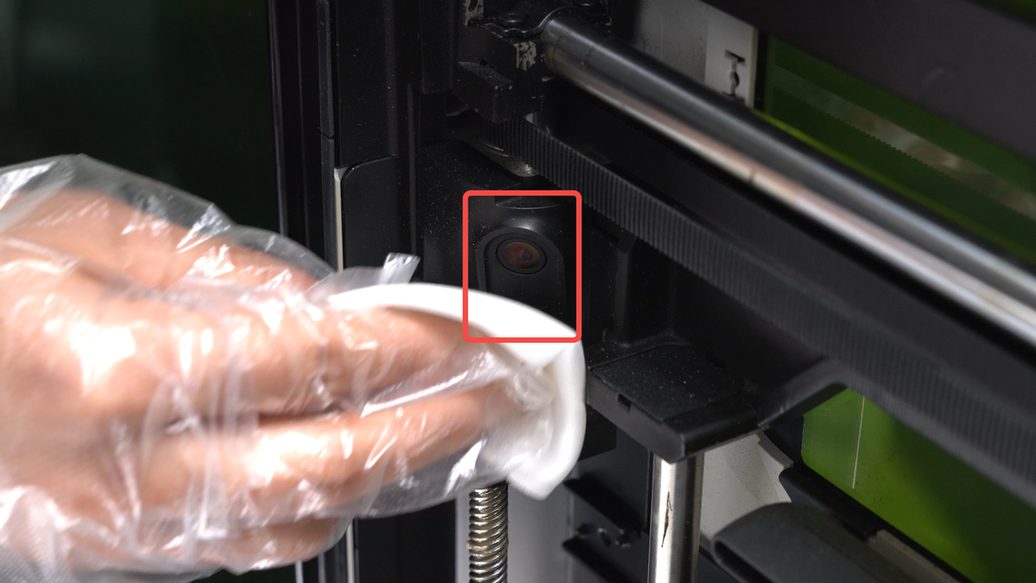

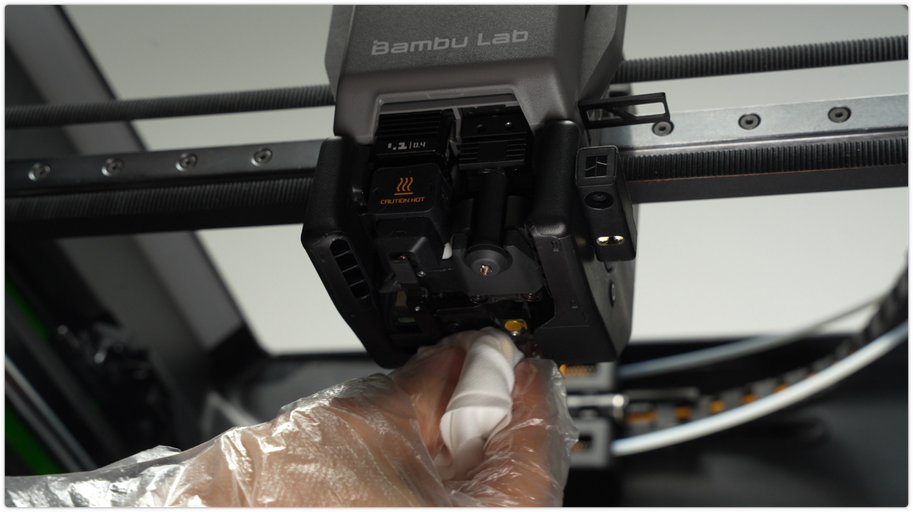

ปรับเลื่อนแท่นพิมพ์ลงก่อนเพื่อความสะดวกในการทำงาน สเปรย์แอลกอฮอล์เล็กน้อยลงบนผ้า non-woven แล้วเช็ดเลนส์กล้องที่หัวฉีด

ข้างใต้หัวพิมพ์จะมีแม่เหล็ก และเทปทนความร้อนสูง (สีแดง -เหลือง) อย่าแกะออก

กลับไปที่เมนู 🔝

ทำความสะอาด และใส่น้ำมันหล่อลื่นที่ชุดรางยกหัวฉีดด้านซ้าย

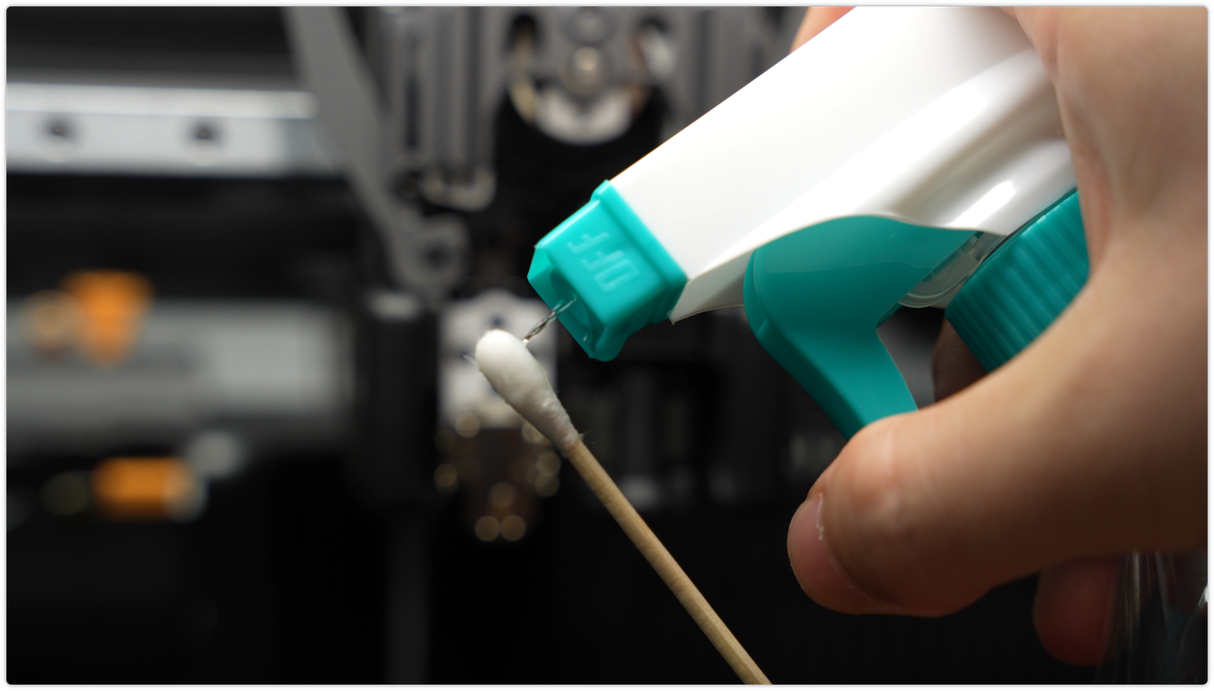

เนื่องจากหัวพิมพ์ด้านซ้ายจะมีการยกขึ้น-ลงตลอด ดังนั้นรางเลื่อนจะต้องได้รับการทำความสะอาด และหล่อลื่น ให้ถอดฝาครอบและหัวฉีดออกก่อน ใช้ไม้พันสำลีปลอดฝุ่นชุบแอลกอฮอล์แล้วเช็ดที่รางเลื่อน

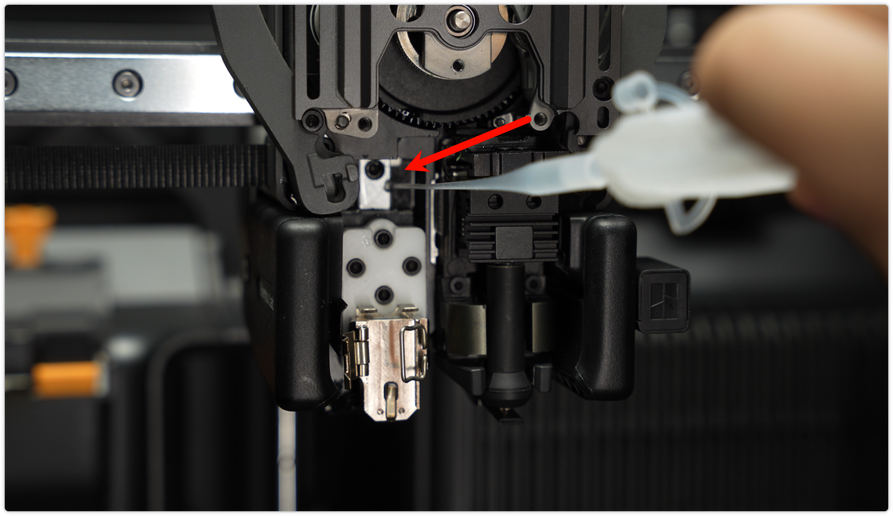

เมื่อเช็ดสะอาดแล้ว ให้หยอดน้ำมันที่รางเลื่อนลิเนียร์

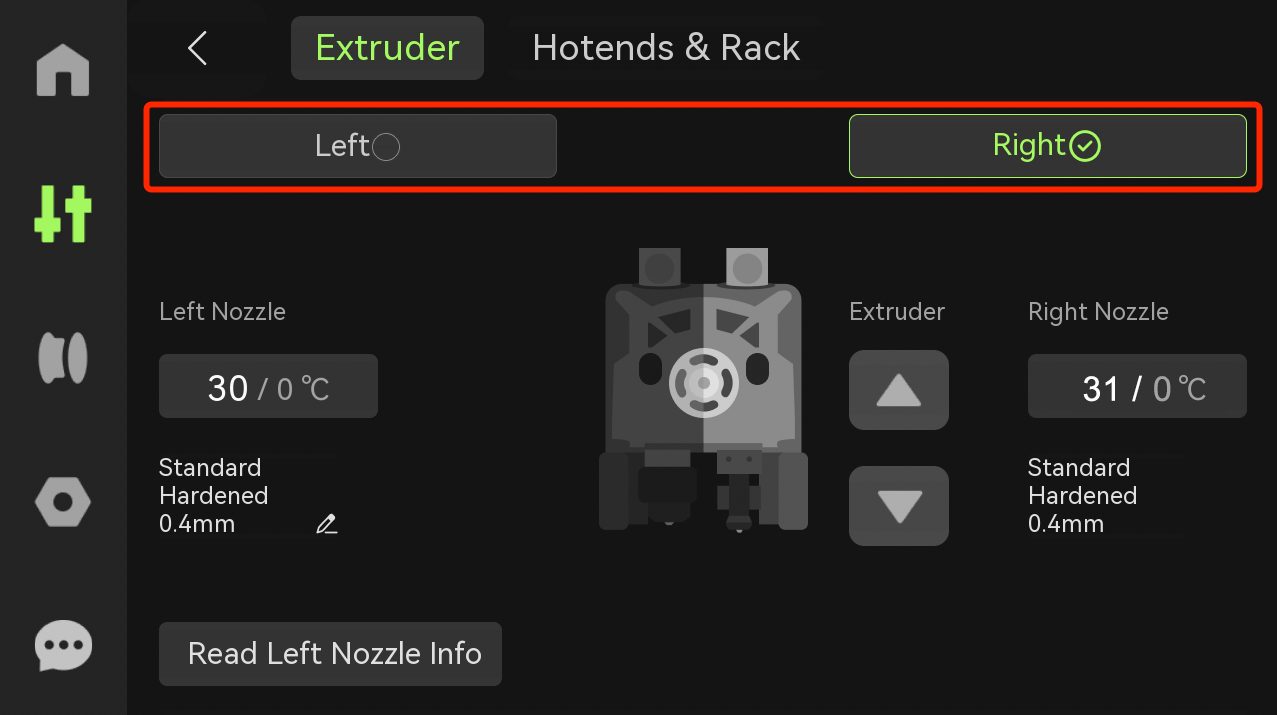

เสร็จแล้วต้องทำการสลับหัวฉีด ไป-มาทั้งซ้ายและขวา 3-5 ครั้งเพื่อให้น้ำมันซึมเข้าไป และกระจายได้ทั่วถึง

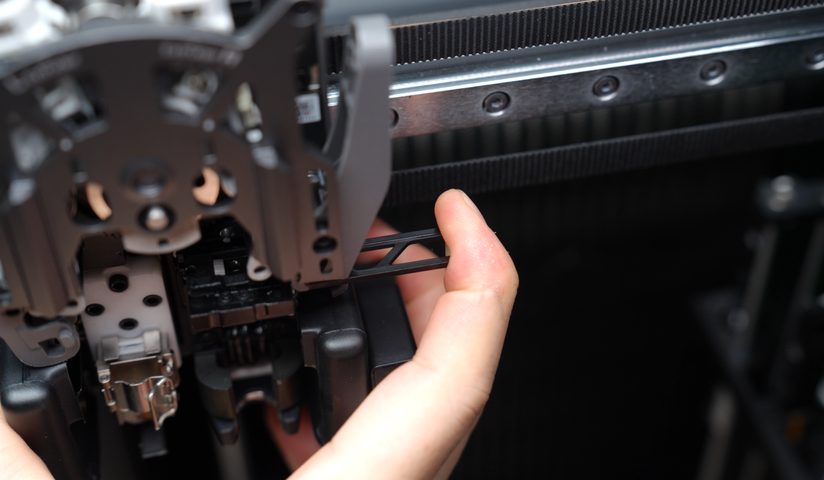

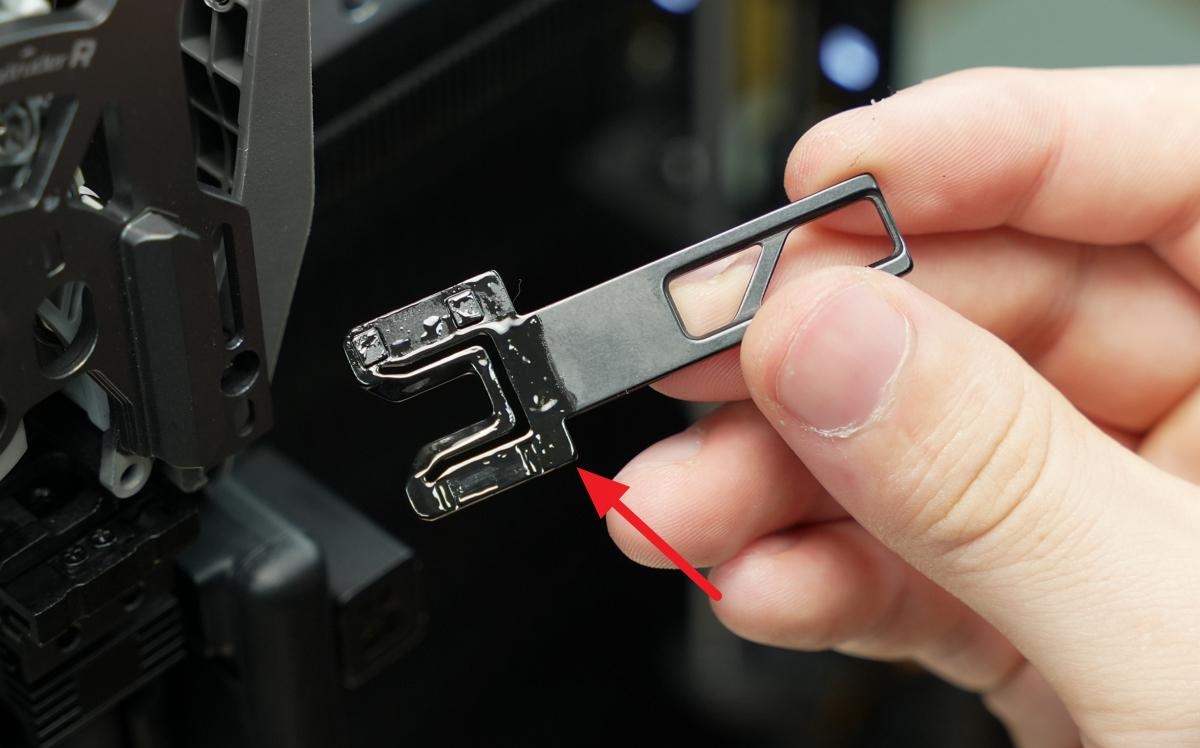

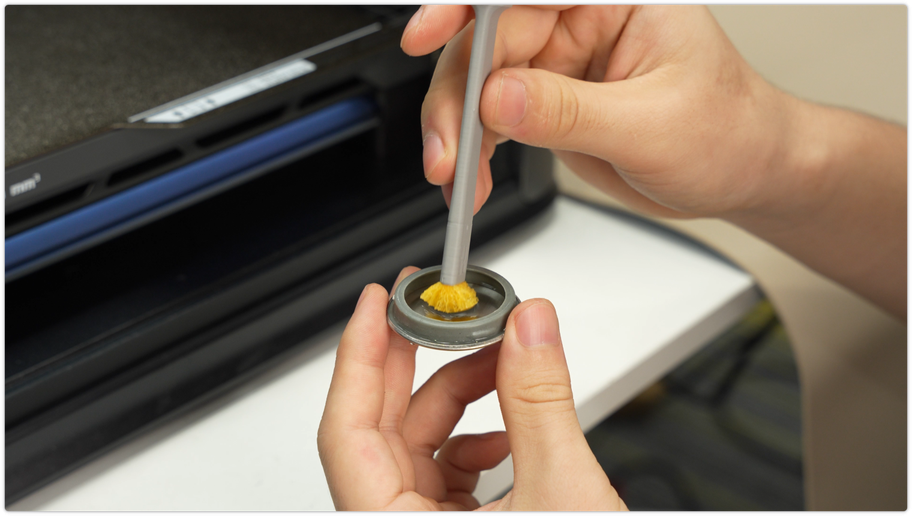

จากนั้นทำความสะอาด และหล่อลื่นสลักของหัวฉีดเหนี่ยวนำ ก่อนอื่นให้ดึงสลักออกมาก่อน เช็ดด้วยผ้า non-woven กำจัดฝุ่นที่เกาะอยู่ออกไป

แล้วทาน้ำมันตามรูป และใส่กลับไป

กลับไปที่เมนู 🔝

โครงเหล็กติดตั้งหัวฉีดแบบเหนี่ยวนำ

ใช้ผ้า non-woven ชุบแอลกอฮอล์เช็ดโครงเหล็กให้ทั่ว รวมถึงตัวยึดหัวฉีด และแท่งเหล็กลิเนียร์

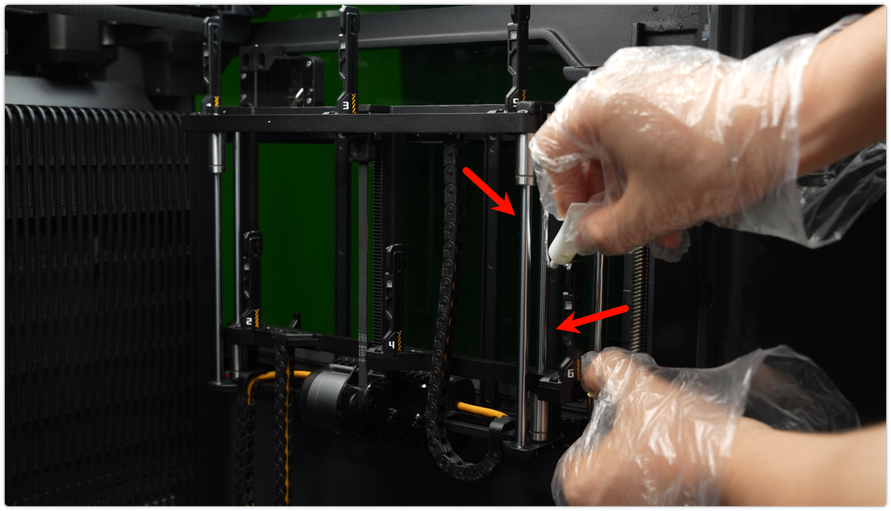

เช็ดเสร็จแล้วให้หยอดน้ำมันที่แท่งเหล็กลิเนียร์ทั้งสี่แท่ง ทั้งด้านหน้า และหลังโครงเหล็ก

ยกตัวโครงขึ้น-ลงให้น้ำมันกระจายให้ทั่ว และเข้าไปในตลับลูกปืน

จากนั้นเช็ดน้ำมันส่วนเกินที่อาจจะเลอะออกมา

กลับไปที่เมนู 🔝

ทำความสะอาดแกน และหล่อลื่นแกน XYZ

รางลิเนียร์ของแกน X

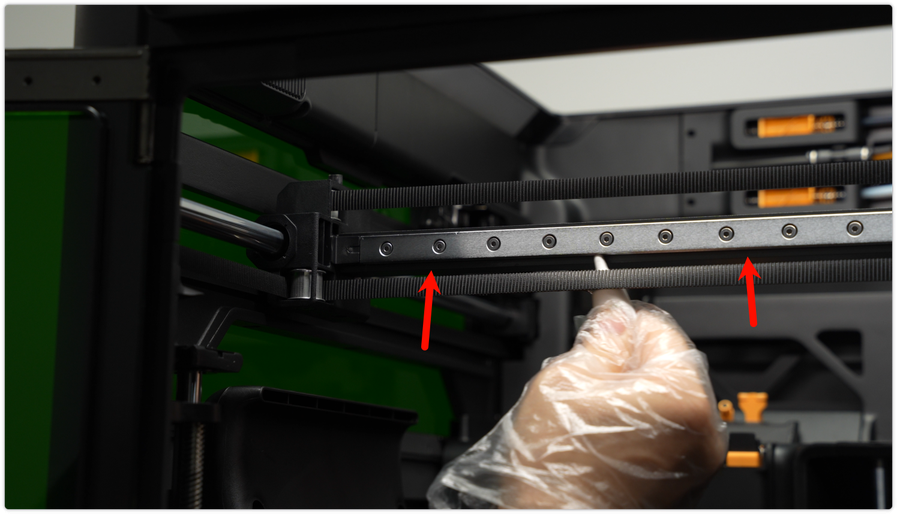

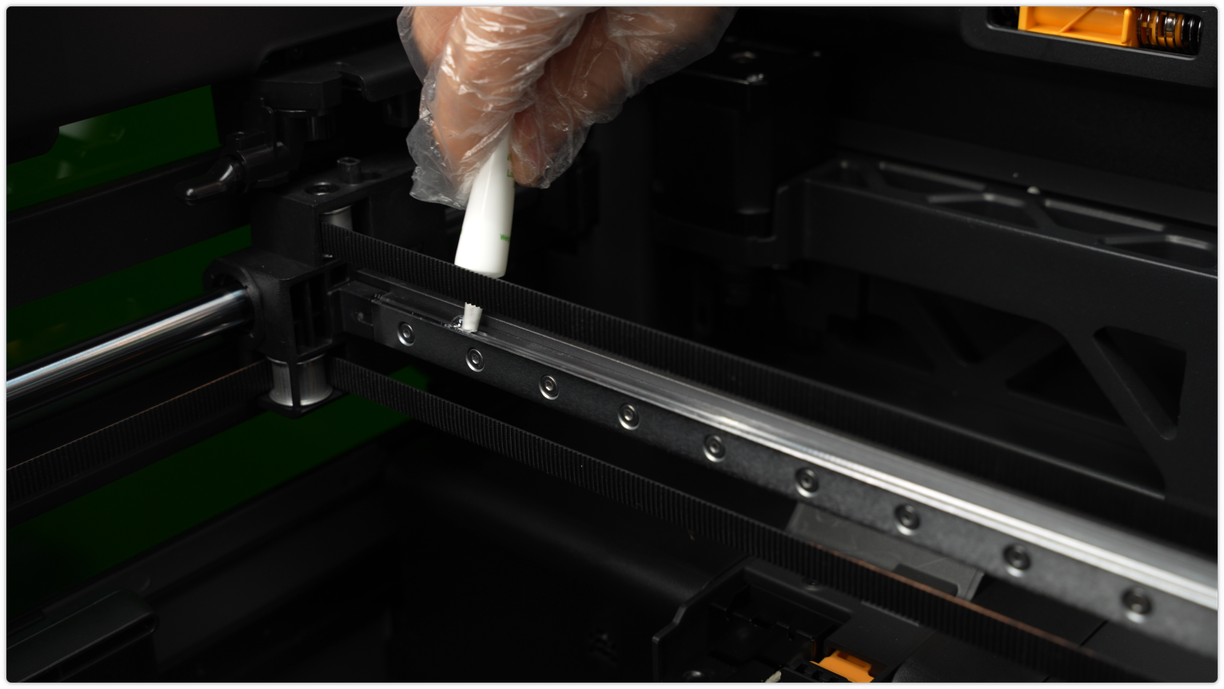

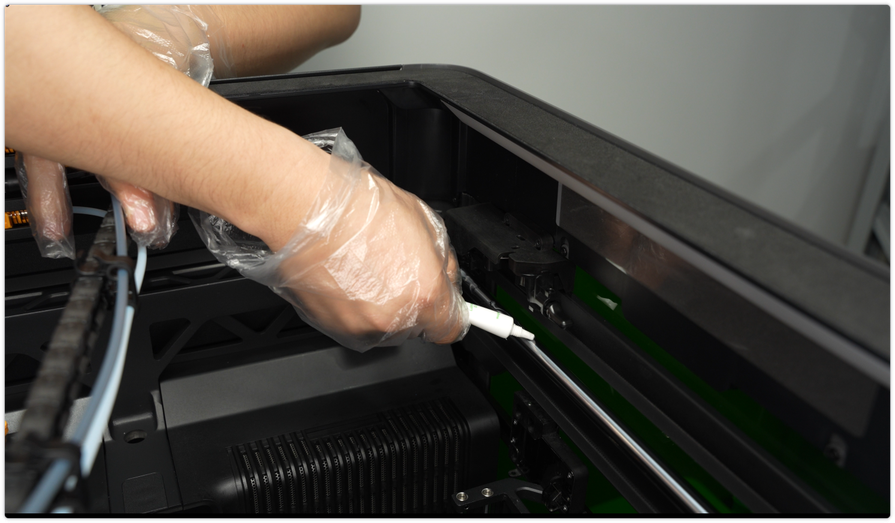

ใช้ผ้า non-woven ชุบแอลกอฮอล์เช็ดรางลิเนียร์แกน X เมื่อเช็ดด้านหนึ่งเสร็จแล้ว ก็เลื่อนหัวพิมพ์ไปอีกด้านเพื่อเช็ดส่วนที่เหลือ

เช็ดแล้วก็ใส่น้ำมันหล่อลื่นให้ทั่วราง

แล้วอย่าลืมทาน้ำมันใต้รางลิเนียร์ด้วย ระวังอย่าใส่น้ำมันมากเกินไปจนหยดลงบนแท่นพิมพ์ เสร็จแล้วอย่าลืมเช็ดน้ำมันส่วนเกินออกไปด้วย

กลับไปที่เมนู 🔝

แกนลิเนียร์ของแกน Y

ต่อไปเป็นการทำความสะอาดแท่งแกน Y ทั้งสองด้านเหมือนกับแกน X ใช้มือเลื่อนหัวพิมพ์ไปอีกฝั่งเพื่อให้ทำความสะอาดได้ทั่วทั้งแกน

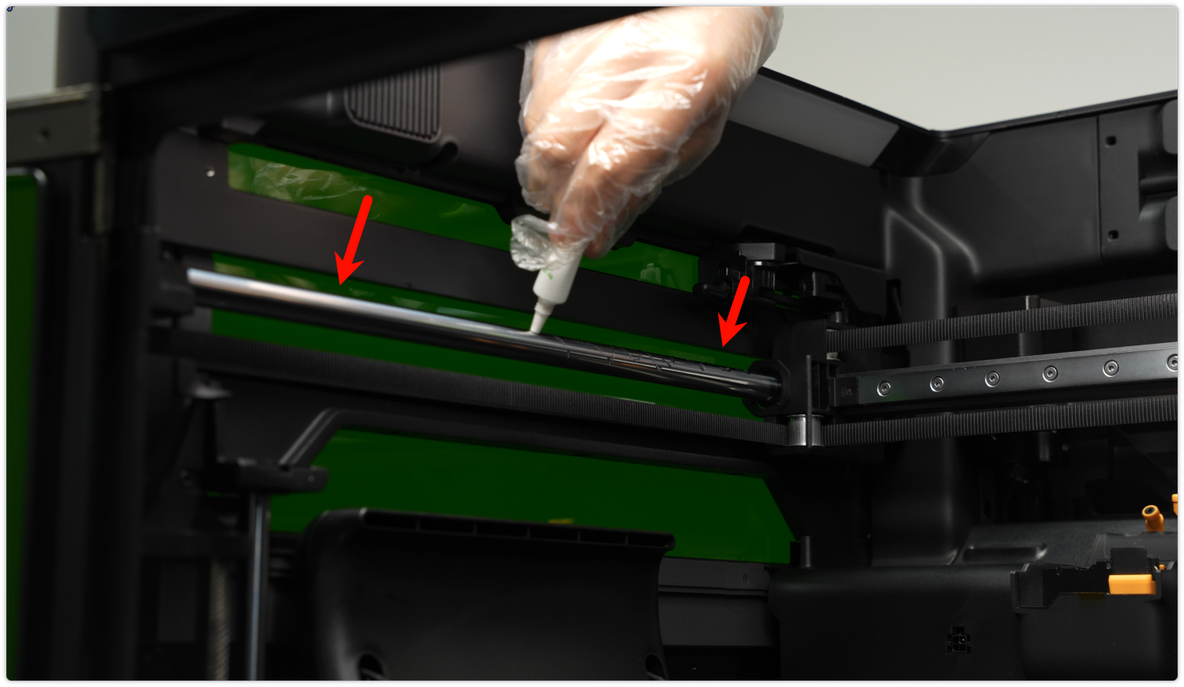

เสร็จแล้วใส่น้ำมันหล่อลื่นบนแกนเหล็กทั้งซ้าย-ขวา

เสร็จแล้วให้จับหัวพิมพ์เลื่อนไปทุกด้านให้สุดแกน เพื่อให้น้ำมันกระจายตัวทั่วถึง ทำประมาณ 4-6 รอบ แล้วเช็ดน้ำมันส่วนเกินที่อาจจะไหลออกมา

กลับไปที่เมนู 🔝

ทำความสะอาด และหล่อลื่นลีดสกรู และแท่งลิเนียร์ของแกน Z

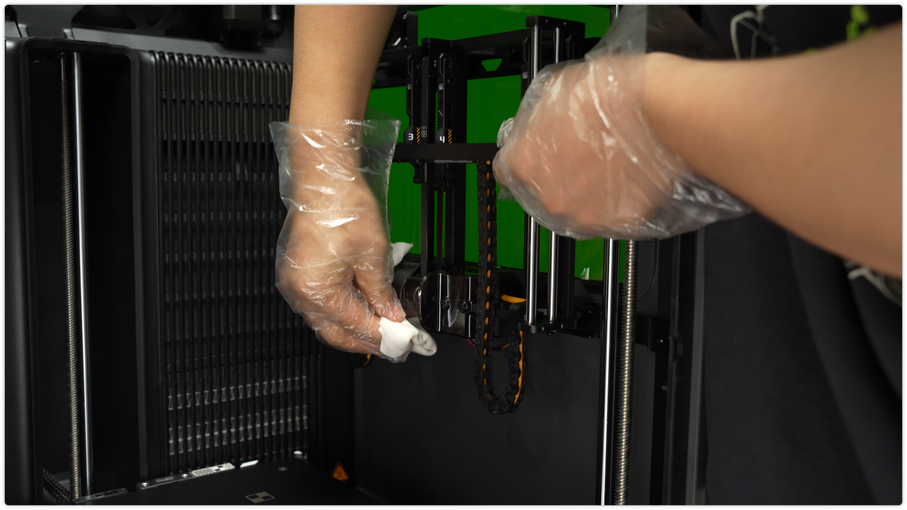

ทำความสะอาด และหล่อลื่นลีดสกรู และแท่งลิเนียร์ของแกน Z ทั้งซ้าย-ขวา และด้านในรวม 3 จุด เน้นทำความสะอาดร่องฟันของลีดสกรู ใช้ผ้า non-woven หุ้มแท่งลิเนียร์ของแกน Z เช็ดขึ้น-ลง ให้สะอาดทั่ว แล้วเช็ดลีดสกรูด้วยวิธีเดียวกัน เมื่อทำเสร็จแล้วให้เลื่อนแท่นพิมพ์ขึ้นเพื่อทำความสะอาดส่วนล่างของแกน Z

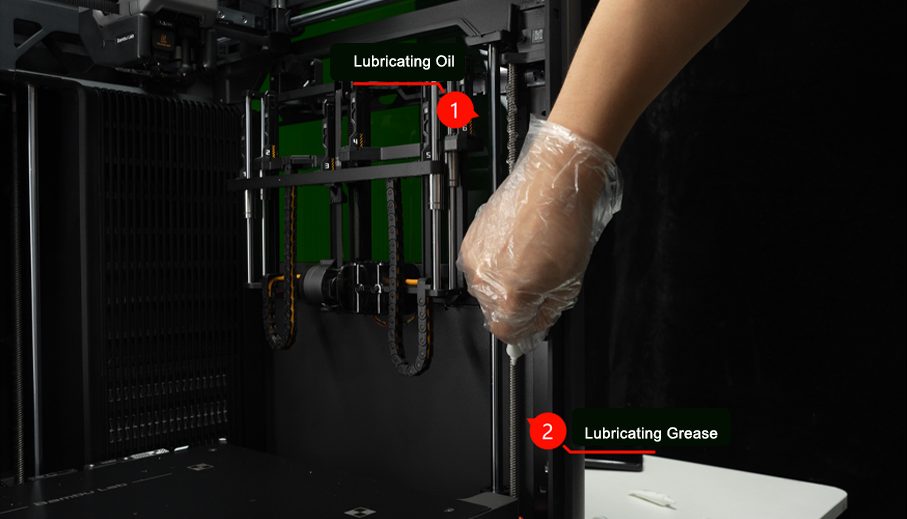

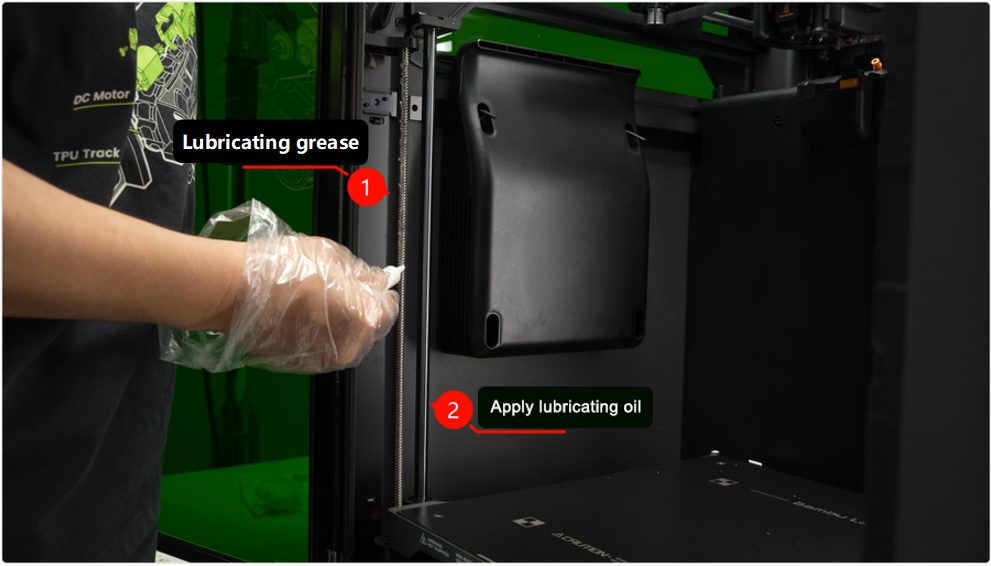

จากนั้นทาจารบีที่ลีดสกรู และน้ำมันหล่อลื่นที่แท่งลิเนียร์ ในส่วนด้านหน้าเครื่อง

เมื่อเสร็จแล้วให้ใช้คำสั่งในหน้าจอ เลื่อนแท่นพิมพ์ขึ้น-ลงจนสุด 3-4 ครั้งเพื่อให้น้ำมันกระจายตัวได้ทั่วถึง เสร็จแล้วก็เช็ดน้ำมันและจารบีส่วนเกินออกไป

กลับไปที่เมนู 🔝

การคาลิเบรทเครื่องพิมพ์

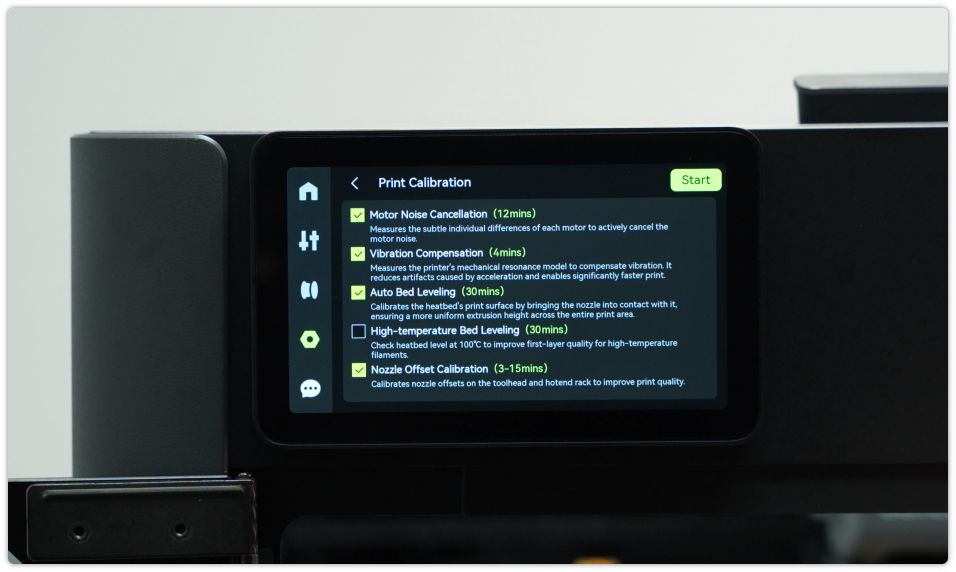

เมื่อบำรุงรักษาเครื่องพิมพ์ตามรายการด้านบนแล้ว ให้ทำการคาลิเบรทเครื่องพิมพ์เต็มรูปแบบ โดยสั่งจากหน้าจอแสดงผลของเครื่องพิมพ์ เลือกหัวข้อทั้ง 4 ตามภาพด้านล่าง เมื่อเสร็จแล้วเครื่องพิมพ์ก็พร้อมสำหรับการพิมพ์งานใหม่แล้ว

กลับไปที่เมนู 🔝

การบำรุงรักษา และการเปลี่ยนวัสดุสิ้นเปลืองที่เสียหายได้ง่าย

รายการ วิธีการเปลี่ยน ความถี่ในการเปลี่ยน
ใบมีดตัดเส้น Filament Cutter Lever and Blade Replacement guide for the H2D / H2C สำหรับเส้นพลาสติกทั่วไป เช่น PLA/PETG/ABS/PC ควรตรวจสอบทุกการพิมพ์ 3-5 ม้วน ถ้าใบมีดทื่อแล้วก็ควรเปลี่ยน ถ้าใช้เส้นที่มีการเสียดสีสูง เช่น PA+CF/PA+GF ใบมีดจะทื่อเร็วมากกว่า ดังนั้นเราจึงอยากให้ตรวจสอบทุกการพิมพ์ 1-2 ม้วน ถ้าใบมีดทื่อแล้วก็ควรเปลี่ยน
เฟืองเกียร์ขับเส้น Extruder Gears/Extruder Switch Cam Replacement guide for the H2D / H2C ควรทำความสะอาด ปัดฝุ่นในชุดขับเส้นเมื่อพบว่ามีฝุ่นเกาะอยู่ที่เฟืองเกียร์ ขอแนะนำให้ทำความสะอาดเฟืองเกียร์ทุกสัปดาห์ ถ้าพบว่ามีร่องรอยการสึกหรอ ก็ควรเปลี่ยนอันใหม่
ยางเช็ดหัวฉีด Nozzle wiping pad replacement guide for the H2D / H2C หากพบว่ายางเช็ดหัวฉีดเสียหาย หรือเสียรูป ควรเปลี่ยนเพื่อให้การทำความสะอาดหัวฉีดมีประสิทธิภาพ
ยางหุ้มหัวฉีดแบบเหนี่ยวนำ Induction Hotend Silicone Sleeve Replacement Guide for H2C ซิลิโคนหุ้มหัวฉีดควรเปลี่ยนใหม่เมื่อมีรอยฉีกขาด หรือไม่สามารถยึดติดกับหัวฉีดได้แล้ว
หัวพิมพ์ด้านซ้าย Hotend replacement guide for the H2D ในการพิมพ์วัสดุทั่วไป เช่น PLA และ PETG ควรทำความสะอาดหัวฉีดทุก 5 ม้วน เมื่อพิมพ์วัสดุที่ผสมเส้นใยคาร์บอนควรทำความสะอาดหัวฉีดทุก 2 ม้วน ถ้าหัวฉีดสึกจนมีพลาสติกรั่วไหลออกมา และการทำความสะอาดปรกติไม่ช่วยแล้ว ก็ควรเปลี่ยนอันใหม่

กลับไปที่เมนู 🔝

สิ่งที่อาจจะเกิดขึ้นกับเครื่องที่ขาดการบำรุงรักษา

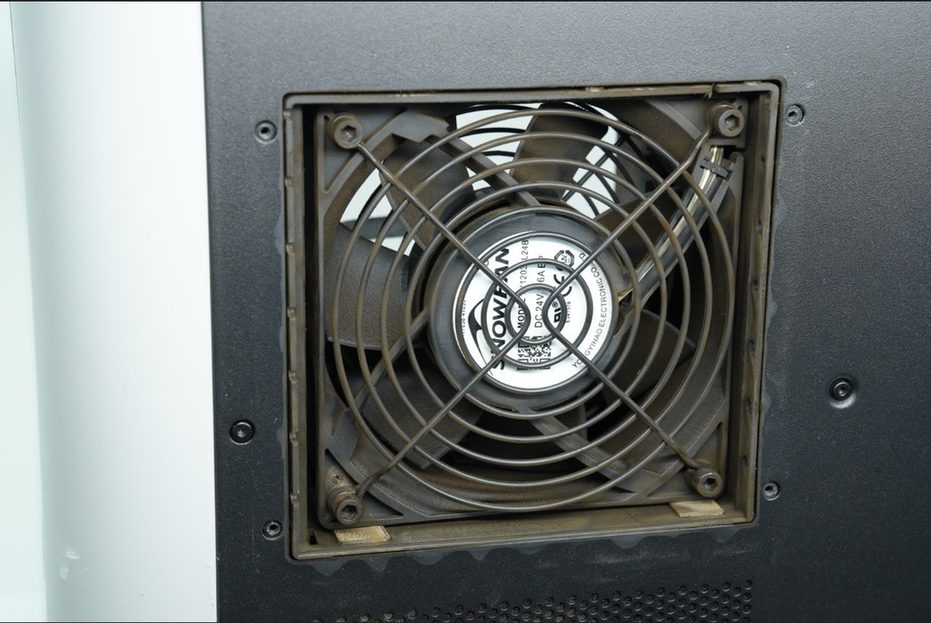

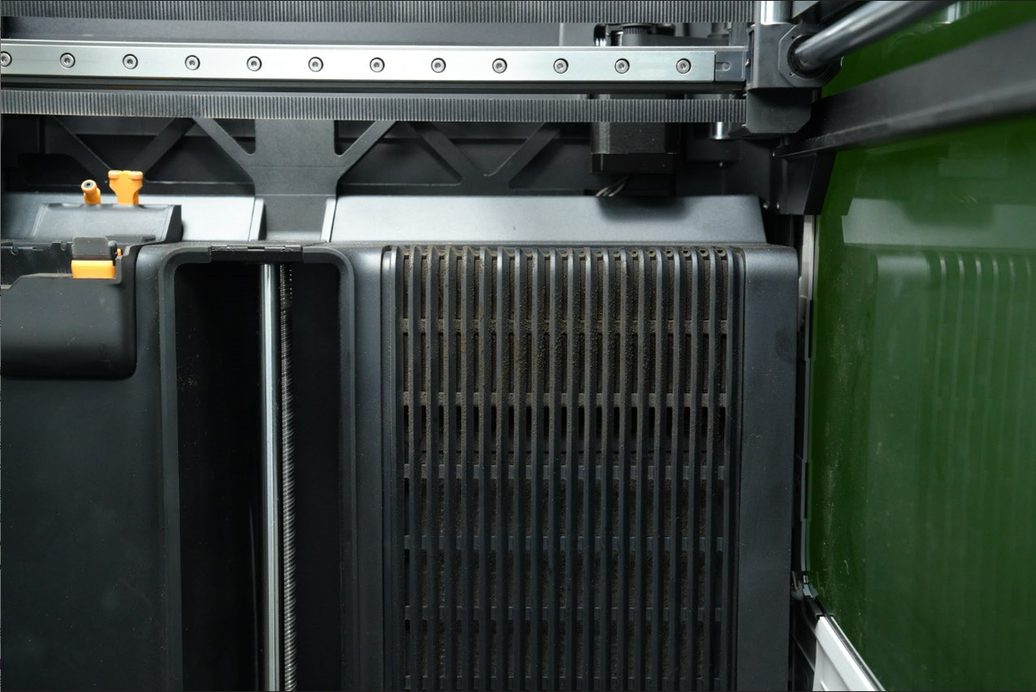

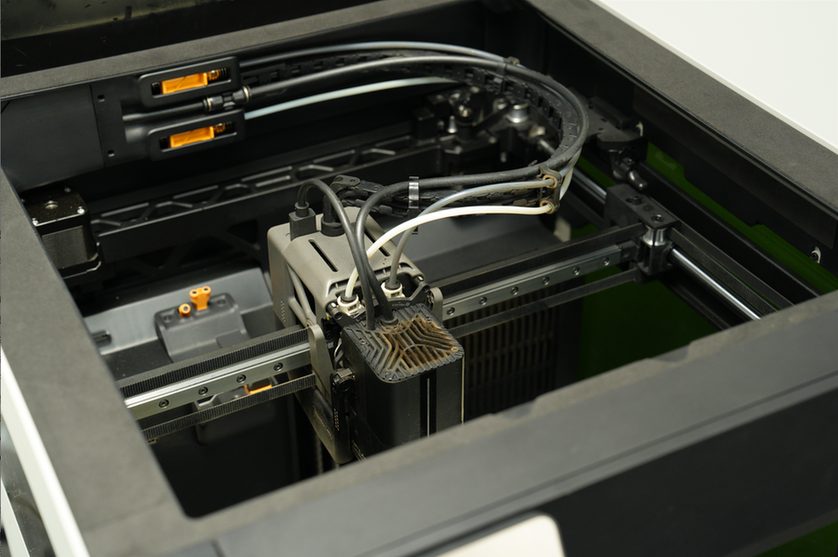

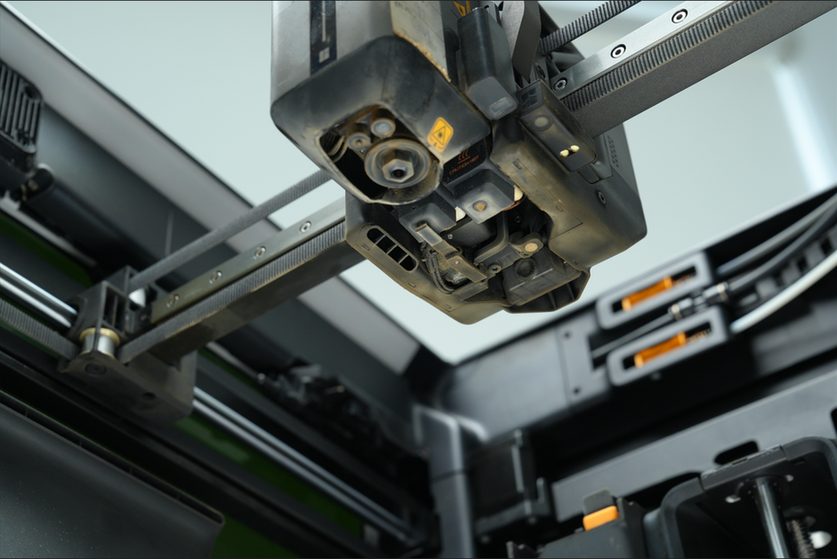

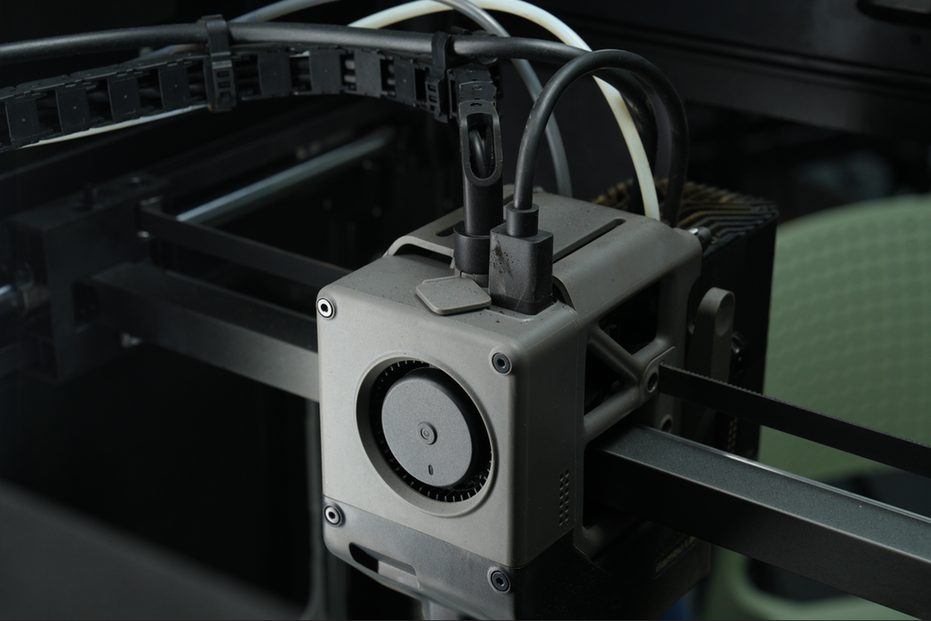

เครื่องพิมพ์ที่เป็นตัวอย่างในบทความนี้เป็นเครื่องพิมพ์ตัวต้นแบบที่ไม่ได้ผลิตจริง ประกอบด้วยชุดเลเซอร์ 10W ที่ทำงานต่อเนื่อง 40 ชั่วโมง โดยไม่ได้ทำความสะอาดตามระยะเวลา จุดมุ่งหมายคือเพื่อแสดงให้เห็นถึงขั้นตอนการทำความสะอาด และบำรุงรักษา ตัวเครื่องอาจจะดูแตกต่างจากที่จำหน่าย
