Vase Cad to Reverse : ฝึก Revrerse เบื้องต้น ด้วยการวาดไฟล์แจกัน

Vase Cad to Reverse : ฝึก Revrerse เบื้องต้น ด้วยการวาดไฟล์แจกัน

สำหรับการฝึก Reverse Engineer เบื้องต้นบนโปรแกรม Solid Edge 2021-2022 นั้นทางเรา 3DD Digital Fabrication มี เทคนิค วิดิโอ และบทความมาฝากกันครับ สำหรับครั้งนี้เราจะทำการวาดไฟล์แจกัน หลังจากนั้น Save ไฟล์เป็นนามสกุล .STL เปรียบเสมือนว่าไฟล์นี้ เป็นเหมืนไฟล์แสกนมานั่นเอง หลังจากนั้น เราจะเปิดไฟล์แจกัน (.STL) แล้วเข้าโหมด Reverse Engineer เพื่อ copy แจกันอีกทีนึง สำหรับคำสั่งและขั้นตอนการทำงาน ไปรับชมกันได้เลยครับ

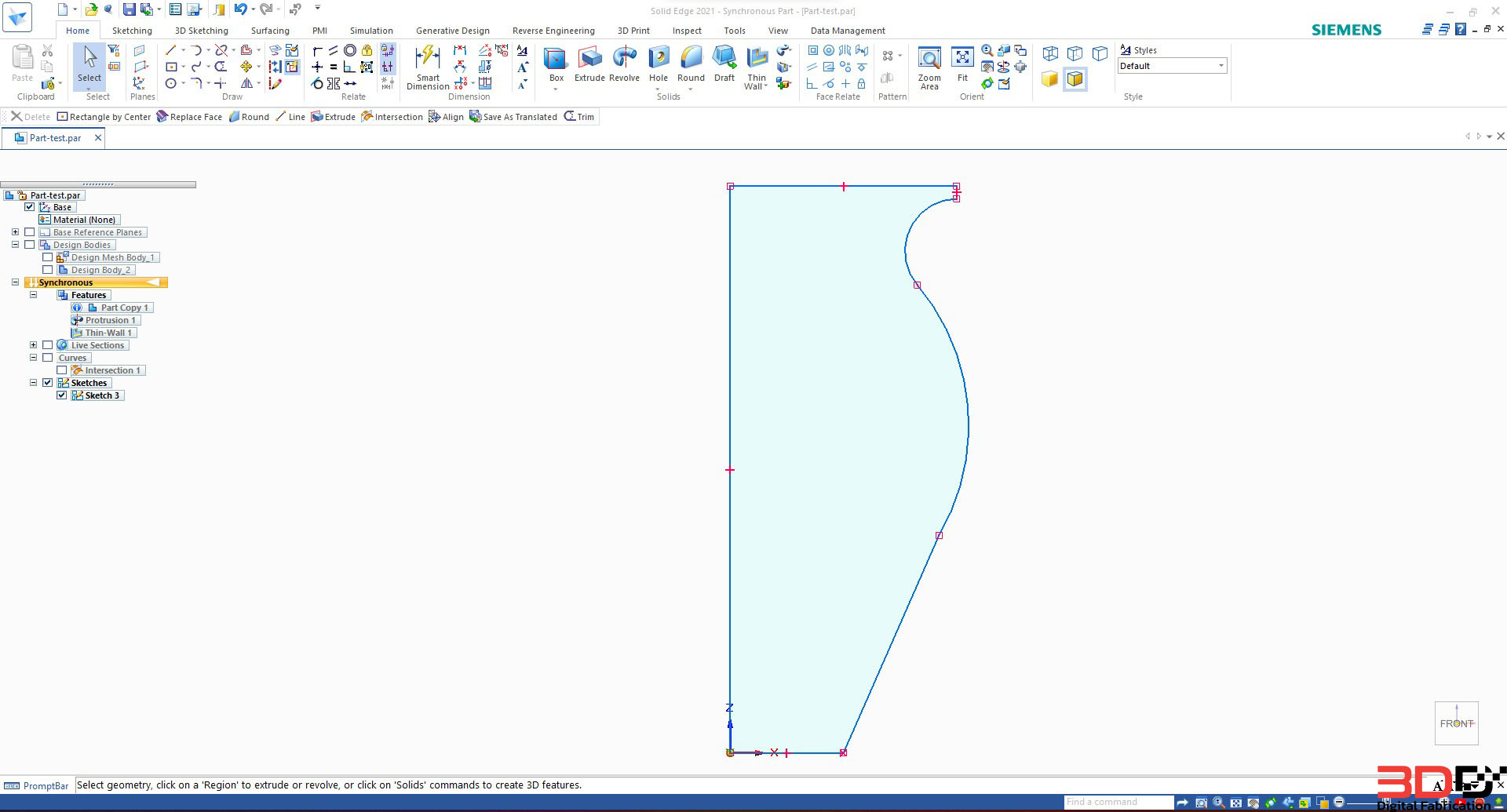

วาดไฟล์แจกัน โดยขนาดจะเป็นขนาดโดยการคาดคะเนนะครับ หลังจากนั้นใช้คำสั่ง Revolve
เปิดไฟล์แจกัน ที่เป็น นามสกุล .STL เพื่อเปรียบเสมือนว่าไฟล์นี้ คือไฟล์แสกนนั่นเอง

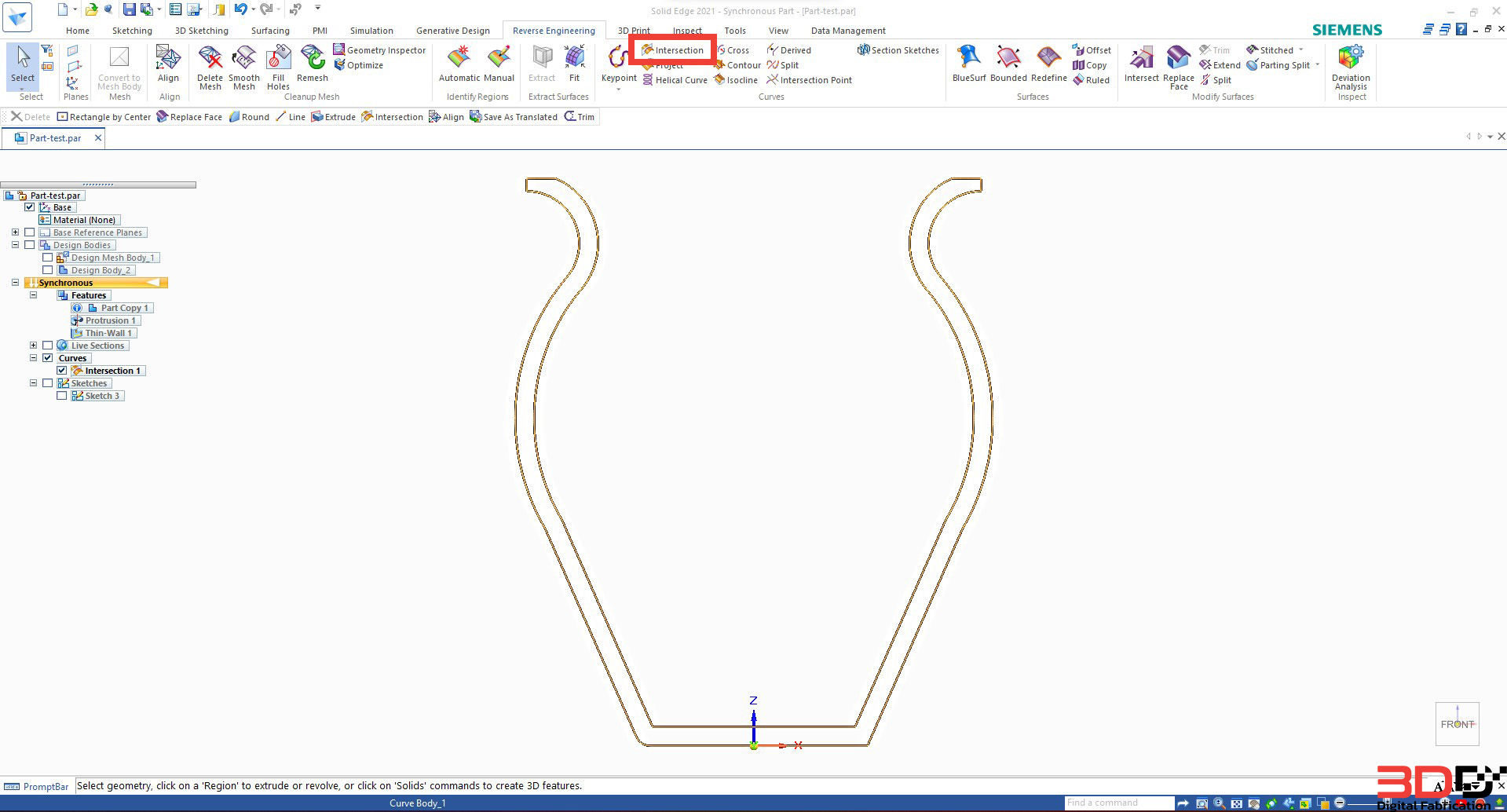

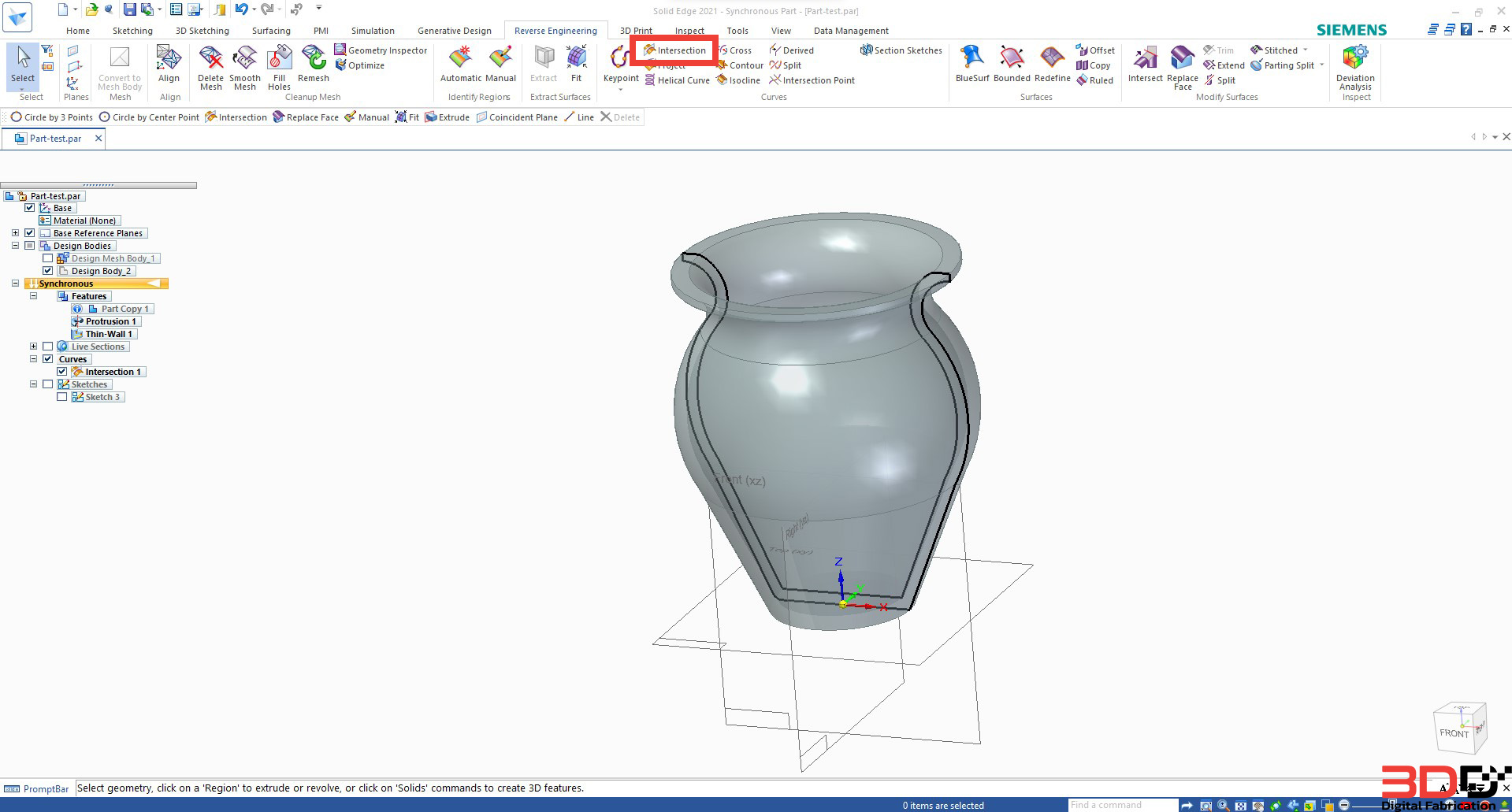

ใช้คำสั่ง Intersection เพื่อที่จะได้ ขนาดของแจกันที่เป็น 2D

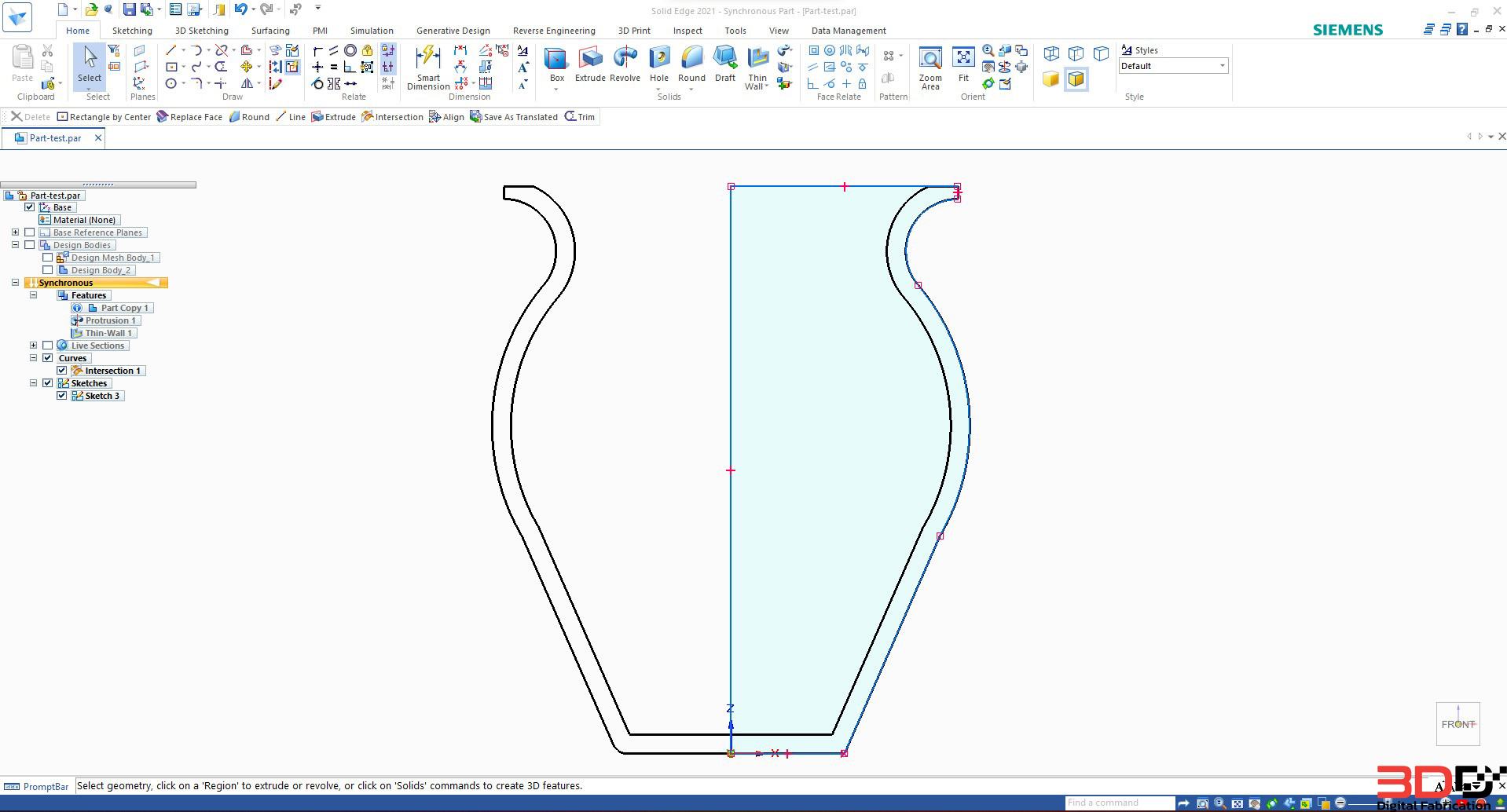

สร้าง New Body แล้ว Sketch ตามแบบที่เราได้ Intersection มาเลยครับ

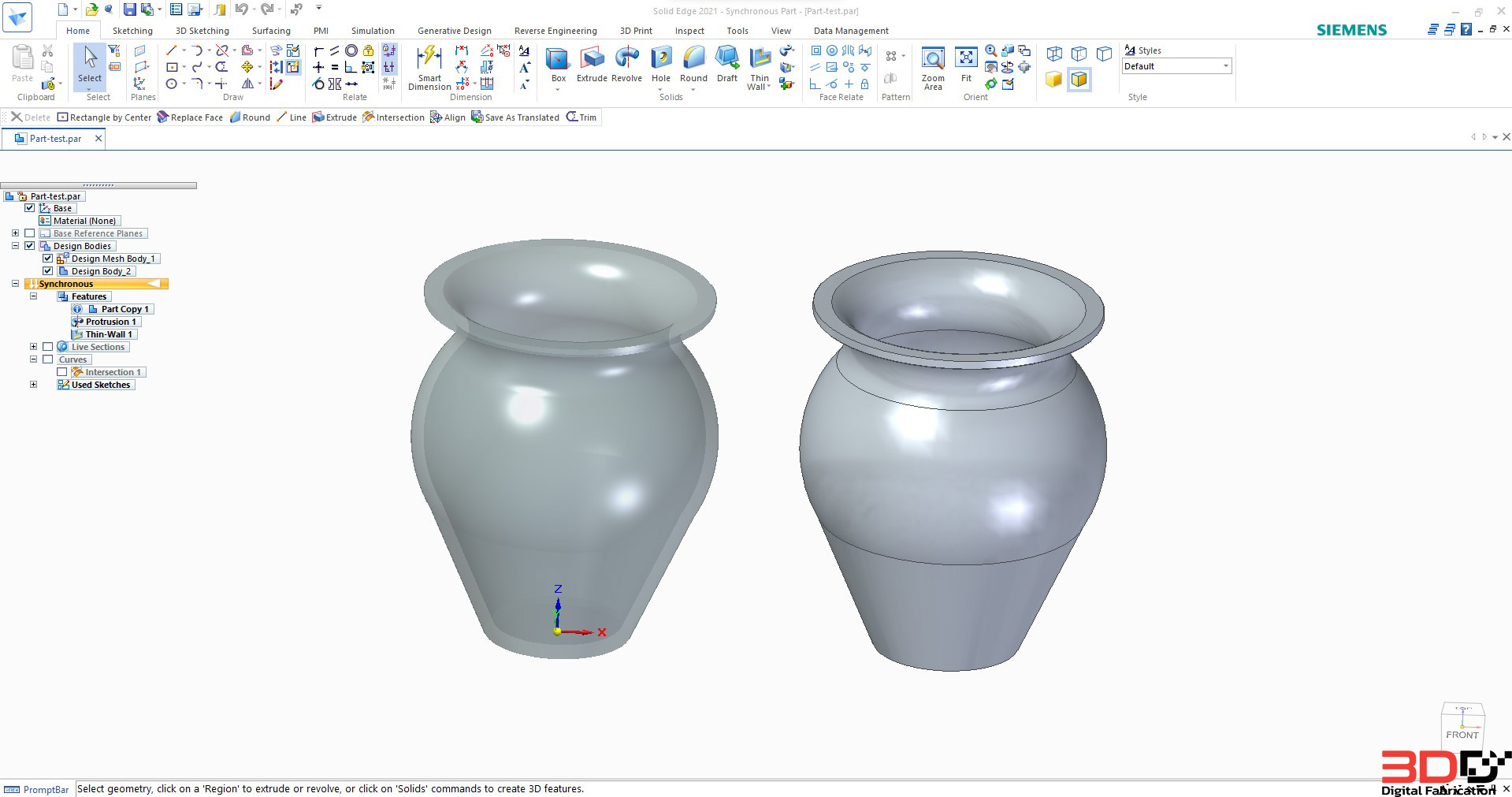

แยกไฟล์ออกจากกัน เปรียบเทียบขนาดเป็นอันเสร็จครับ

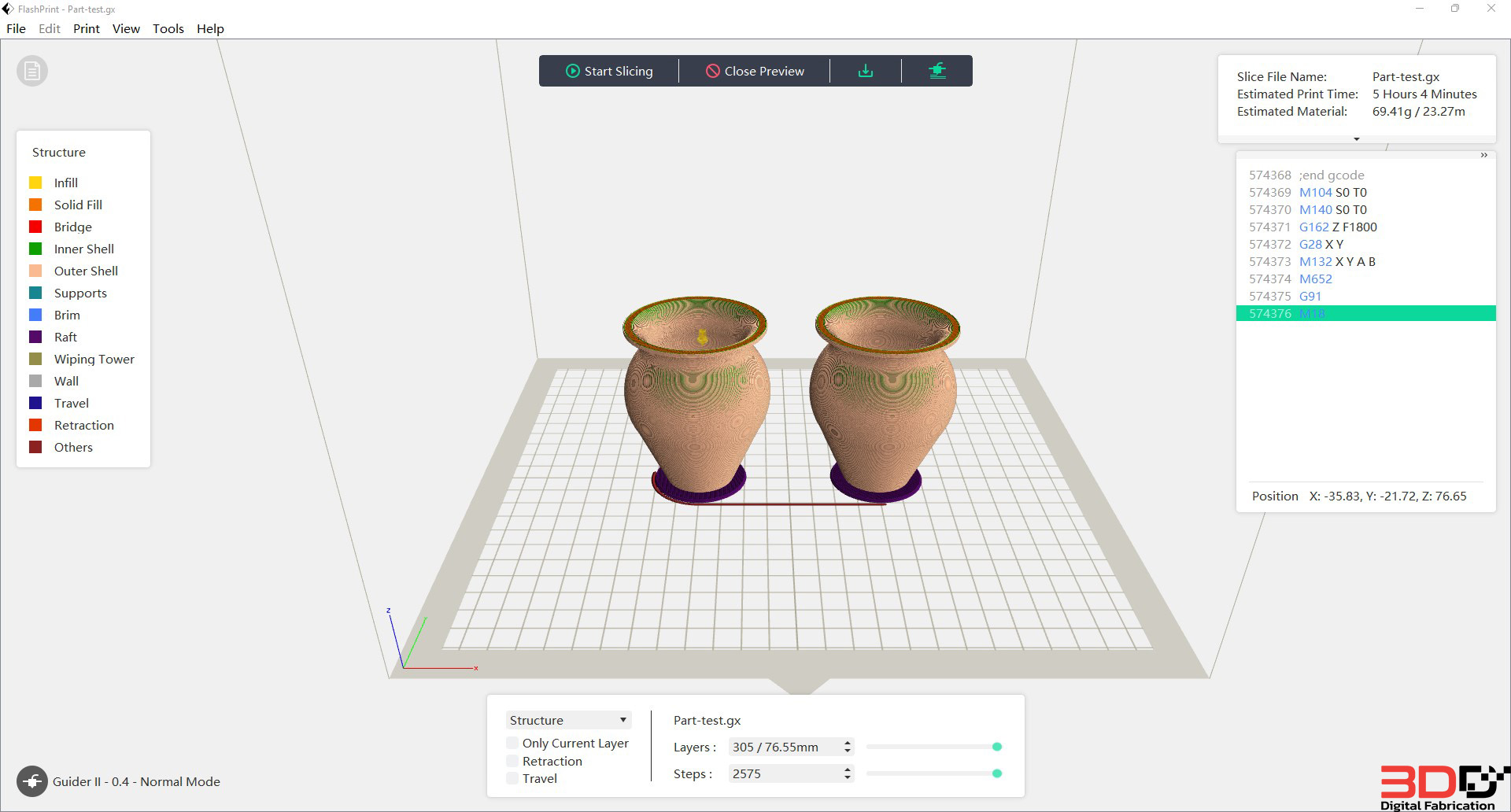

ลองนำไฟล์ไปพิมพ์ 3 มิติเป็นอัน จบครับ
