จะต่อ H2C กับ AMS หลายตัวยังไง

Bambu Lab H2C เป็นเครื่องพิมพ์ที่สามารถพิมพ์ได้ถึง 7 สี/วัสดุ โดยไม่ต้องฉีดพลาสติกทิ้งตอนเปลี่ยนสี/วัสดุ ทำให้ประหยัดเวลา และวัสดุได้มาก แต่ Bambu Lab H2C Combo ในชุดมาตรฐาน จะมี AMS มาหนึ่งตัว ซึ่งทำให้พิมพ์ได้มากสุด 5 สีเท่านั้น ในกรณีที่ต้องการพิมพ์สีมากกว่า 5 สีต้องใช้ AMS 2 Pro 2 ตัวขึ้นไป และต้องมีหัวฉีดขนาดเดียวกัน 7 หัว (เนื่องจากหัวฉีดที่มากับเครื่องจะมีแบบ induction ขนาด 0.4 มม. แค่ 4 หัว และขนาด 0.2 กับ 0.6 อีกอย่างละหัว ซึ่งปัจจุบันยังไม่รองรับการพิมพ์งานด้วยหัวพิมพ์ต่างขนาดพร้อมกันได้)

หลายคนอาจจะสงสัยว่าถ้าจะต่อ AMS มากกว่าหนึ่งตัวเข้ากับ H2C ต้องทำอย่างไร มีอุปกรณ์อะไรบ้าง เราจะมาแนะนำให้ทราบกัน

การต่อ H2C ให้ใช้ AMS ได้หลายตัว

ในการต่อ AMS หลายตัวเข้ากับ H2C แนะนำให้ต่อเข้ากับหัวพิมพ์ด้านขวา เพื่อให้ใช้ประโยชน์จาก หัวพิมพ์ induction Vortek ซึ่งลดการ purge พลาสติกทิ้งระหว่างการเปลี่ยนสี ทำให้พิมพ์เสร็จเร็วขึ้นด้วย

ในการต่อ AMS มากกว่า 1 ตัวต้องใช้อแดปเตอร์ H2C 4-In-1 PTFE Adapter II ซึ่งถ้าเทียบกับอแดปเตอร์รุ่นเก่าแล้ว ตัวใหม่นี้จะเพิ่มแผ่นทำความสะอาดเส้นพลาสติกตรงทางออกเส้น เพื่อช่วยกันฝุ่นผงที่เกาะไปกับเส้น แล้วไปสะสมที่ระหว่างหัวฉีดกับใบมีด แล้วจะทำให้ใบมีดติดขัด แล้วอาจจะทำให้หัวฉีดตันอีกด้วย

X/P Series 4-In-1 PTFE Adapter

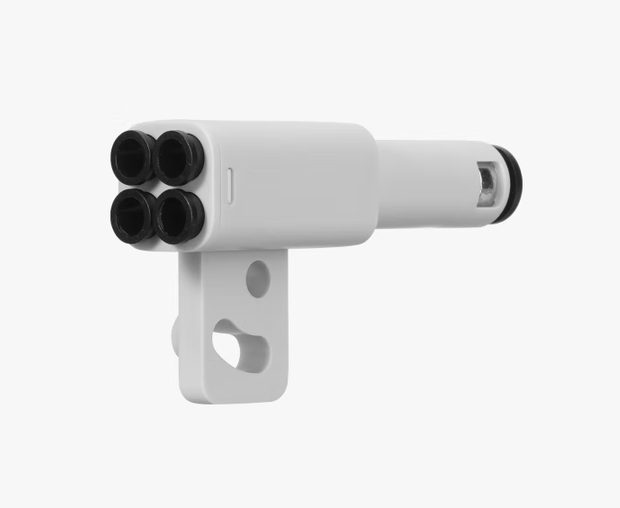

H2C 4-In-1 PTFE Adapter II

วิธีการติดตั้ง AMS ที่แนะนำ

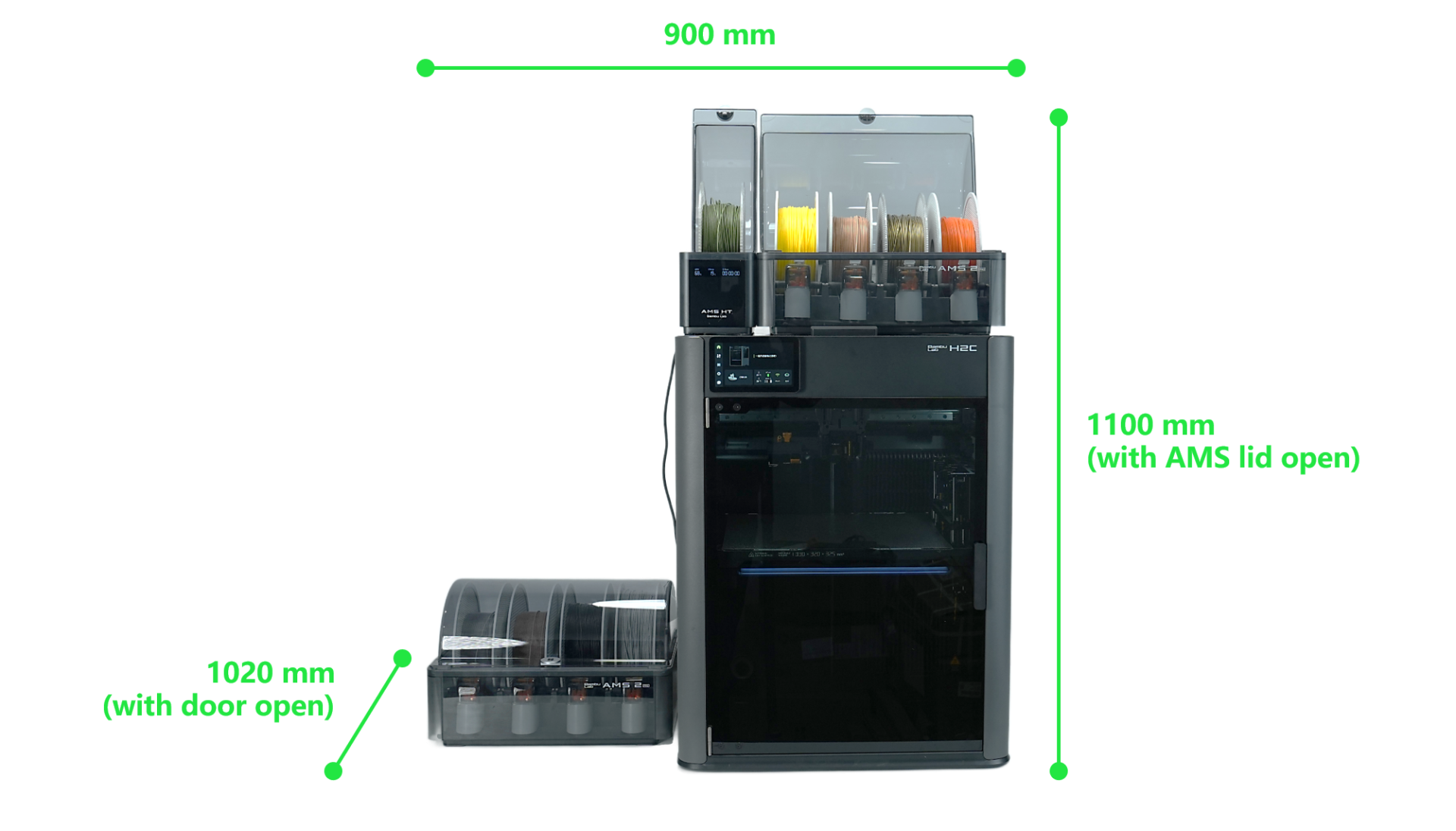

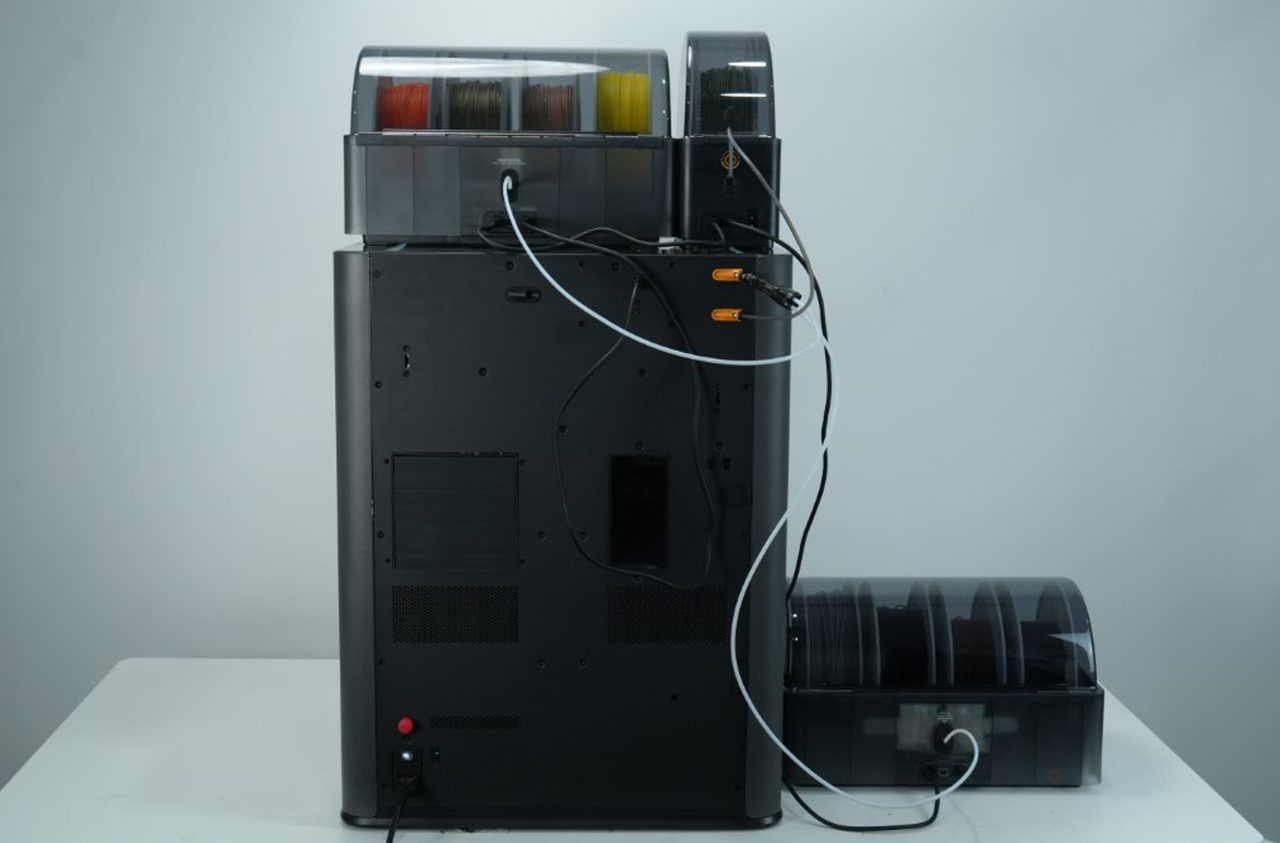

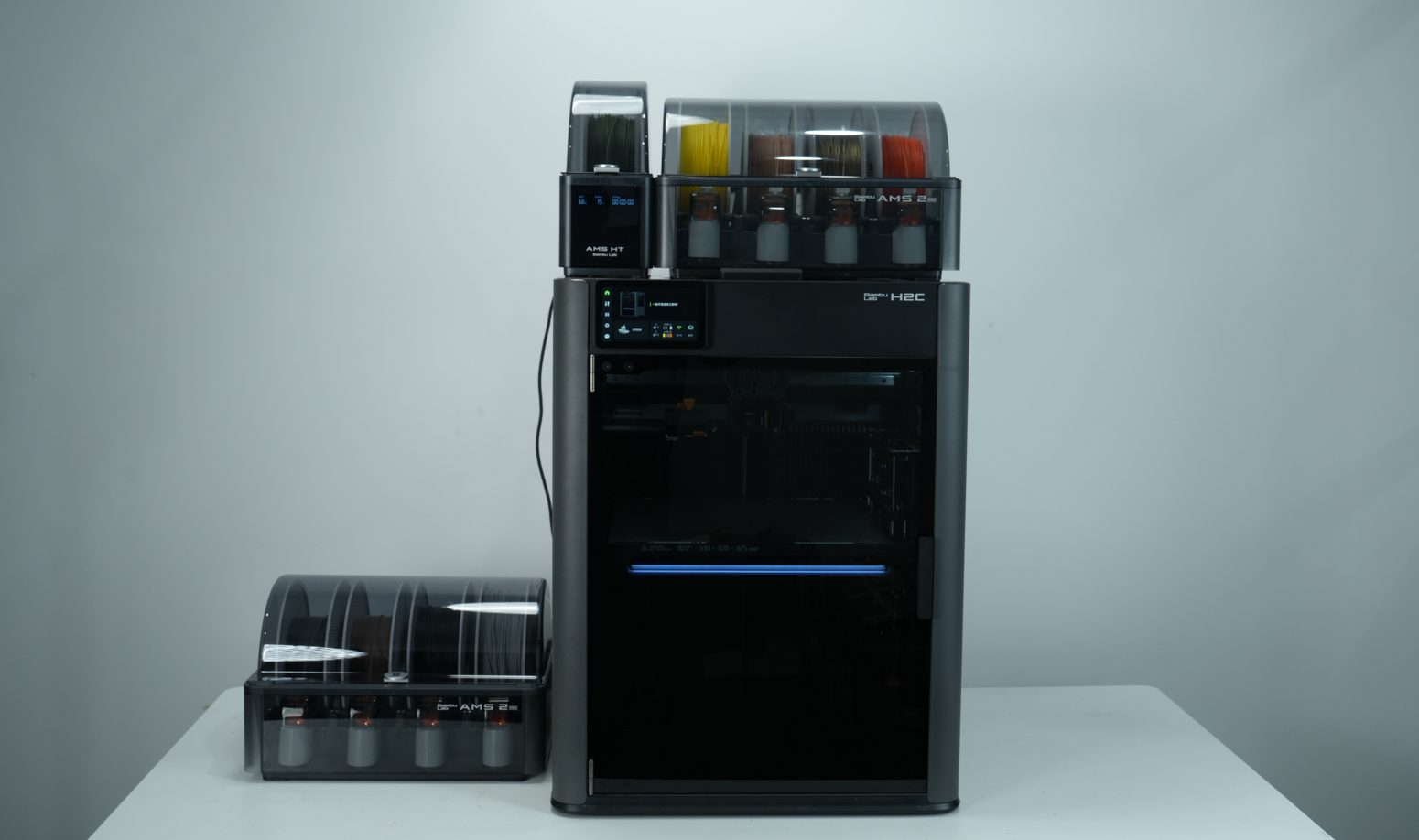

วิธีที่ 1: วาง AMS 2 Pro หนึ่งตัว และ AMS HT หนึ่งตัวบนเครื่อง H2C และ AMS 2 Pro อีกเครื่องหนึ่งบนพื้น วิธีนี้ต้องเผื่อพื้นที่ในการวางประมาณ 900x1020x1100 มม³.

ข้อสังเกต ท่อ PTFE ที่ให้มาด้วยจะมีความยาว 900 มม. ซึ่งเพียงพอสำหรับการจัดเครื่องในรูปแบบต่าง ๆ เมื่อวาง AMS 2 Pro กับ AMS HT บนเครื่องพิมพ์แล้ว ให้ตัดท่อ PTFE ให้สั้นลง เหลืออย่างน้อย 600 มม. จะสามารถลดเวลาในการเปลี่ยนเส้นพลาสติก และงานพิมพ์เสร็จเร็วขึ้นได้

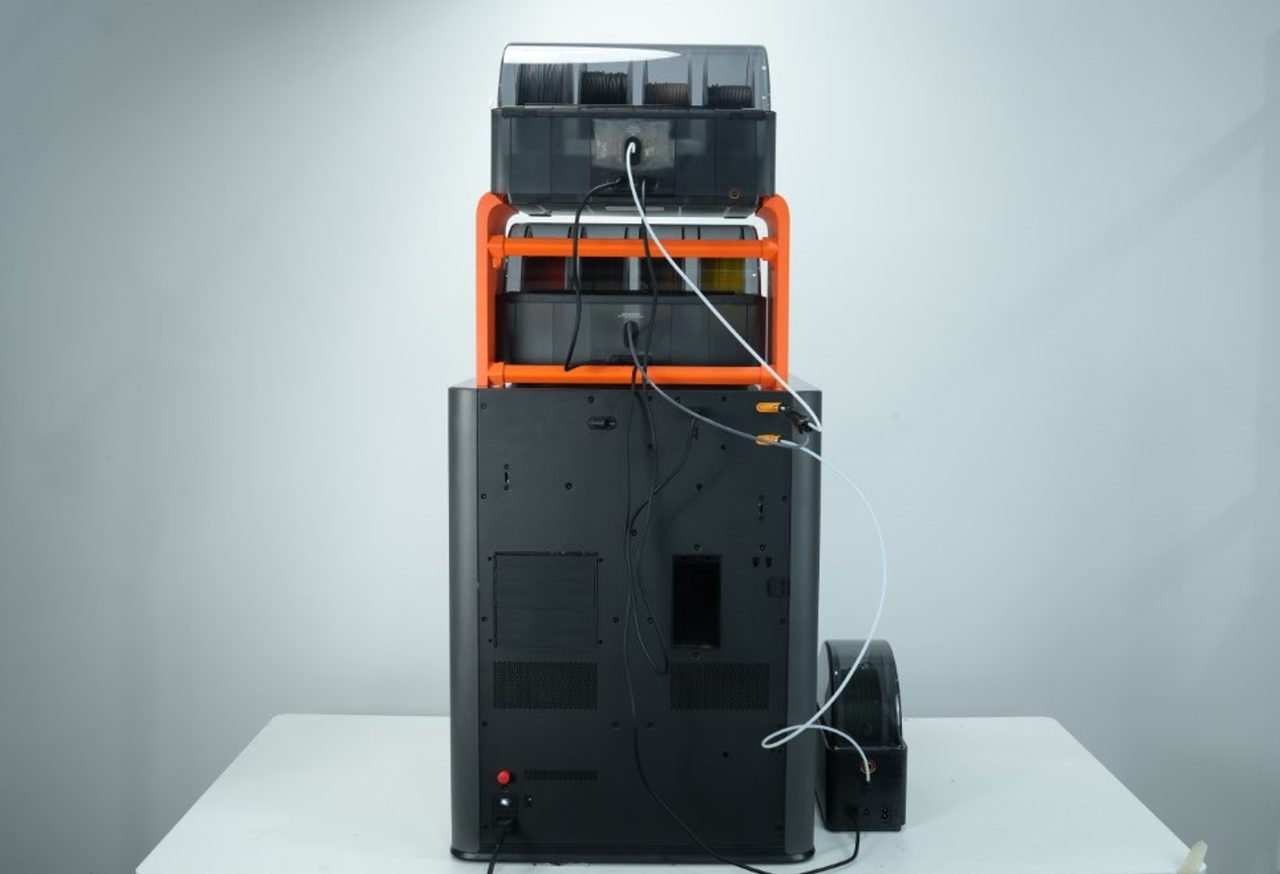

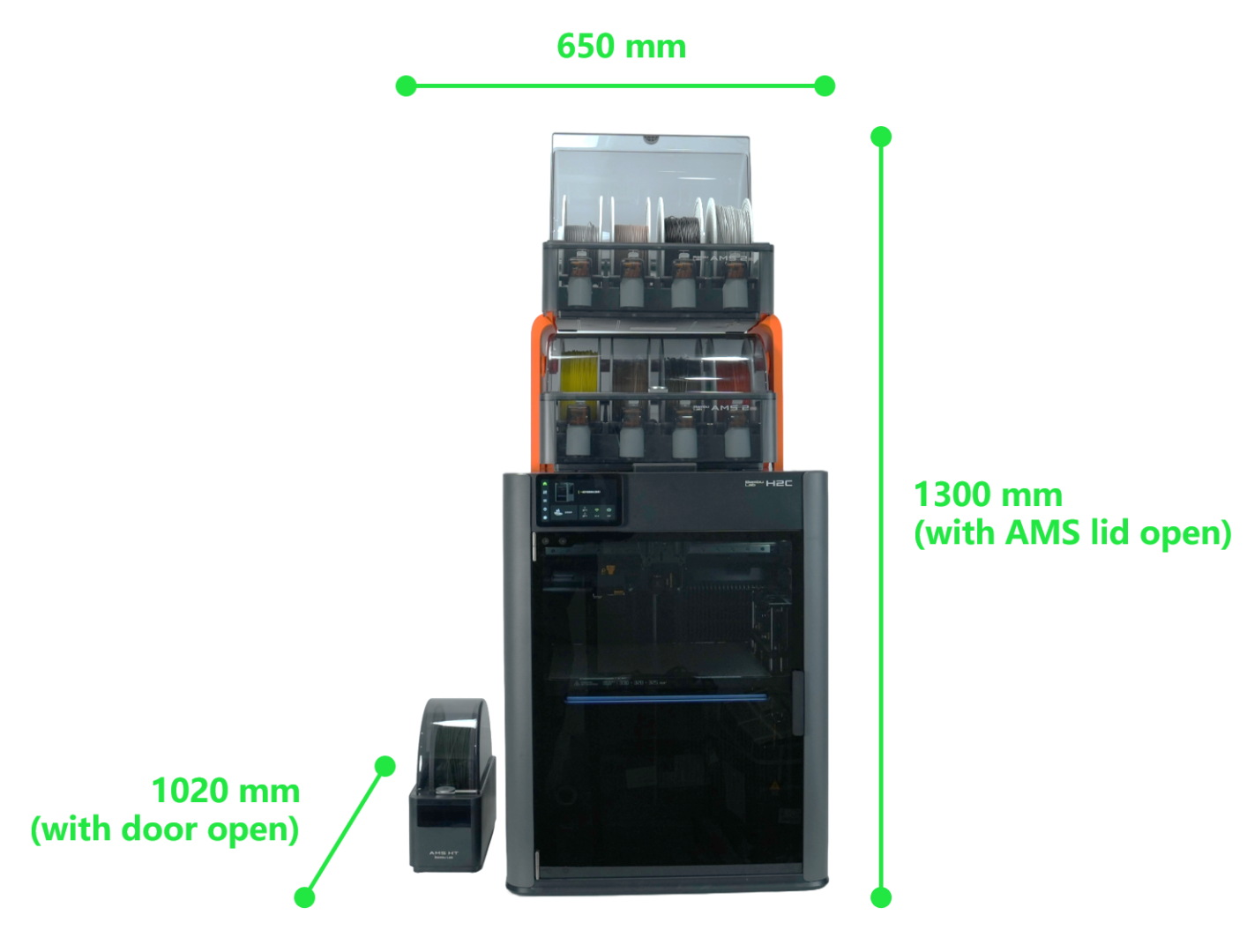

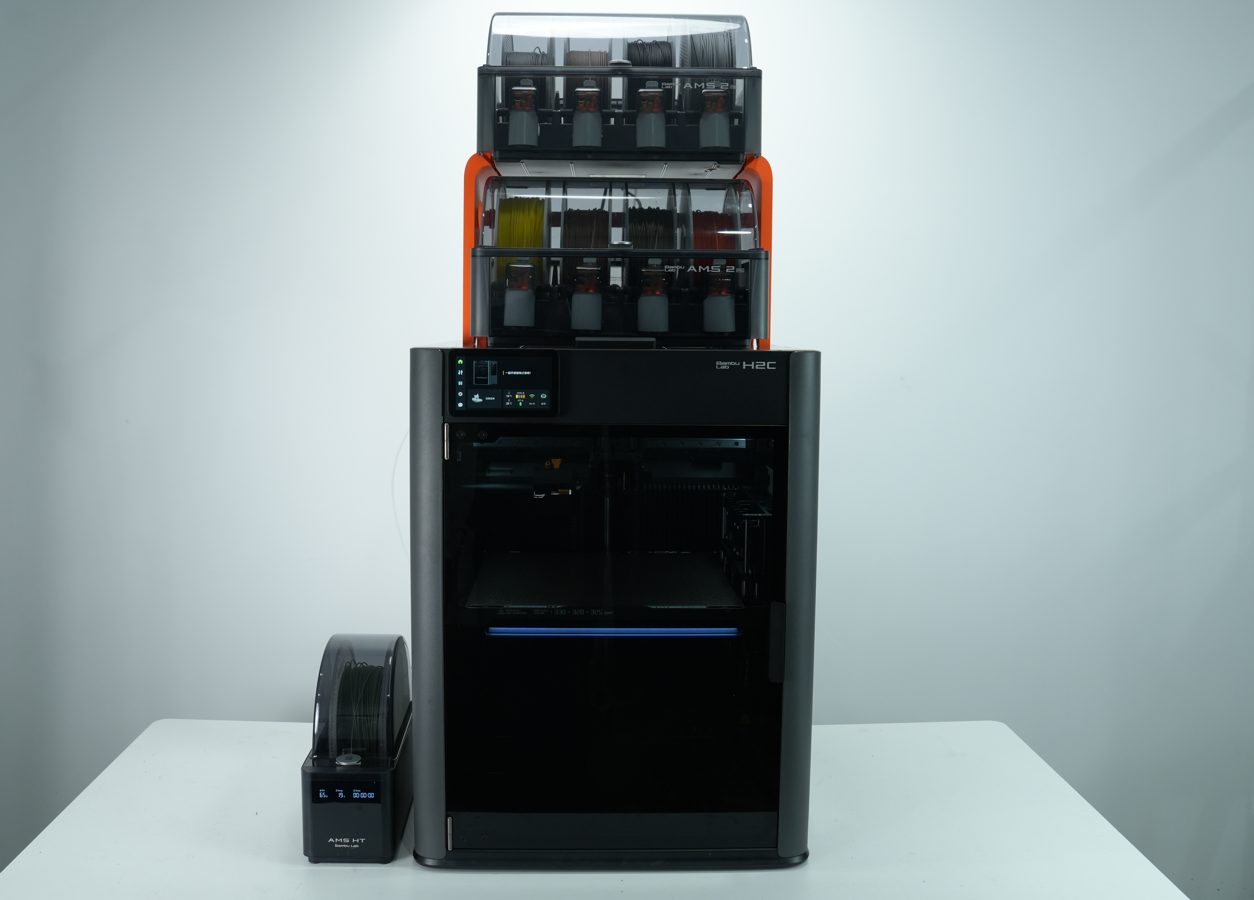

วิธีที่ 2: พิมพ์ชั้นวาง AMS ซ้อนสองชั้น (ดาวน์โหลดได้ที่นี่) แล้ววาง AMS 2 Pro สองตัวซ้อนกันในชั้นวาง แล้ววางชั้นนั้นลงบนเครื่องพิมพ์ ส่วน AMS HT วางบนพื้น วิธีนี้จะชื้นที่ประมาณ 650×1020×1300มม³.

ขั้นตอนการต่อสาย

หมายเหตุ จะแสดงขั้นตอนวิธีการต่อสายสำหรับวิธีที่ 1

ขั้นที่ 1 ต่ออแดปเตอร์ 4-in-1 PTFE Adapter II เข้ากับเครื่องพิมพ์

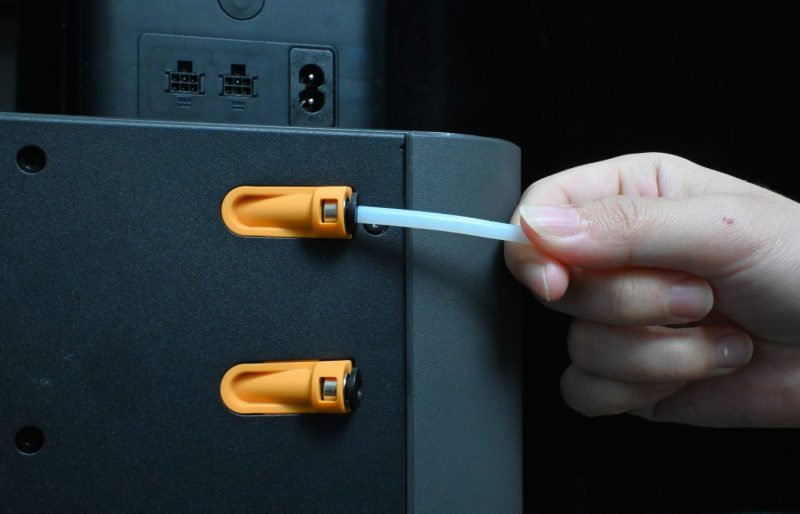

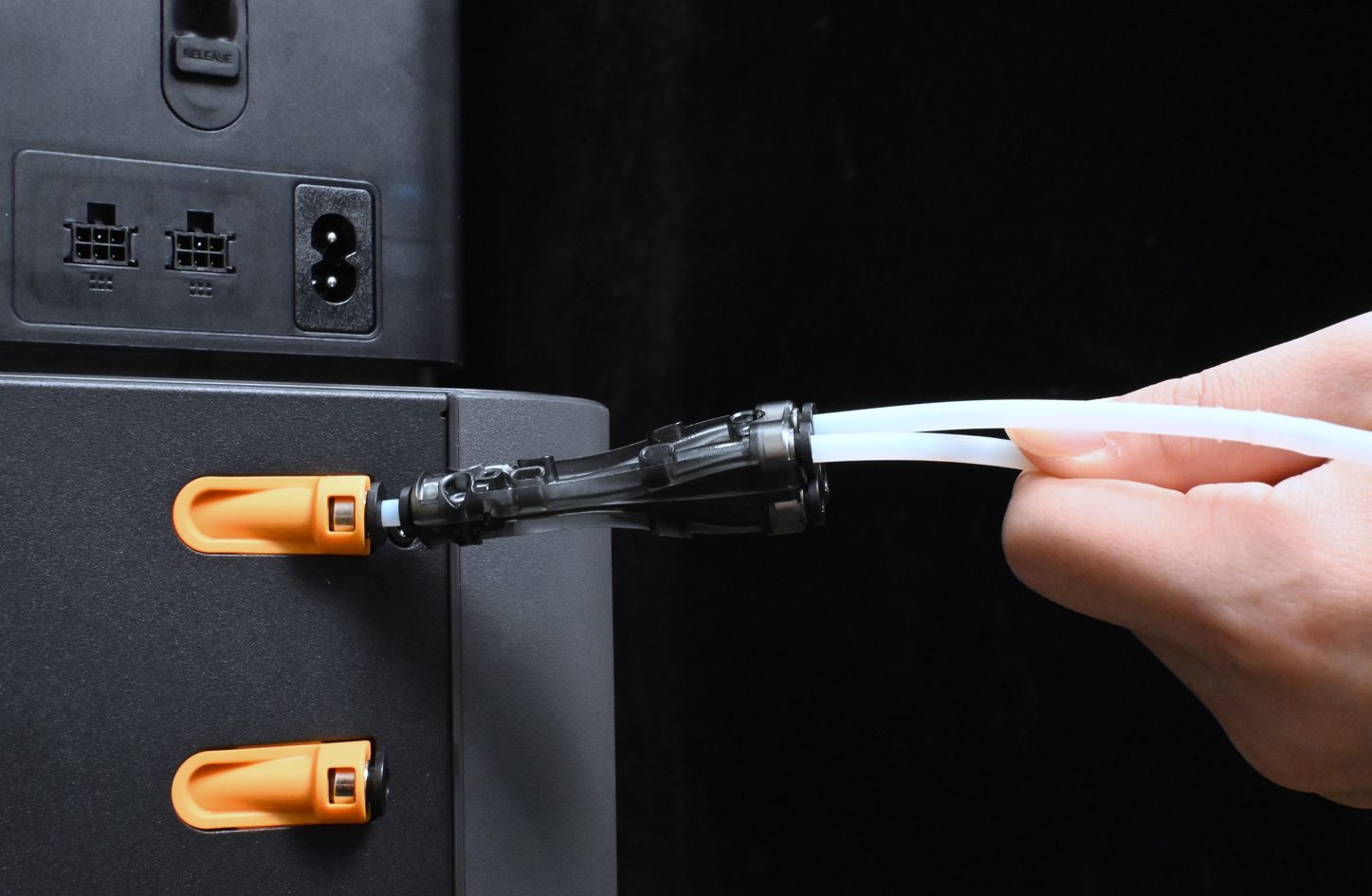

ใช้ท่อที่สั้นที่สุดจากกล่องอุปกรณ์ แล้วเสียบเข้ากับข้อต่อตัวบนด้านหลังเครื่องพิมพ์ ดันท่อเข้าไปให้สุดจนเข้าไปอีกไม่ได้

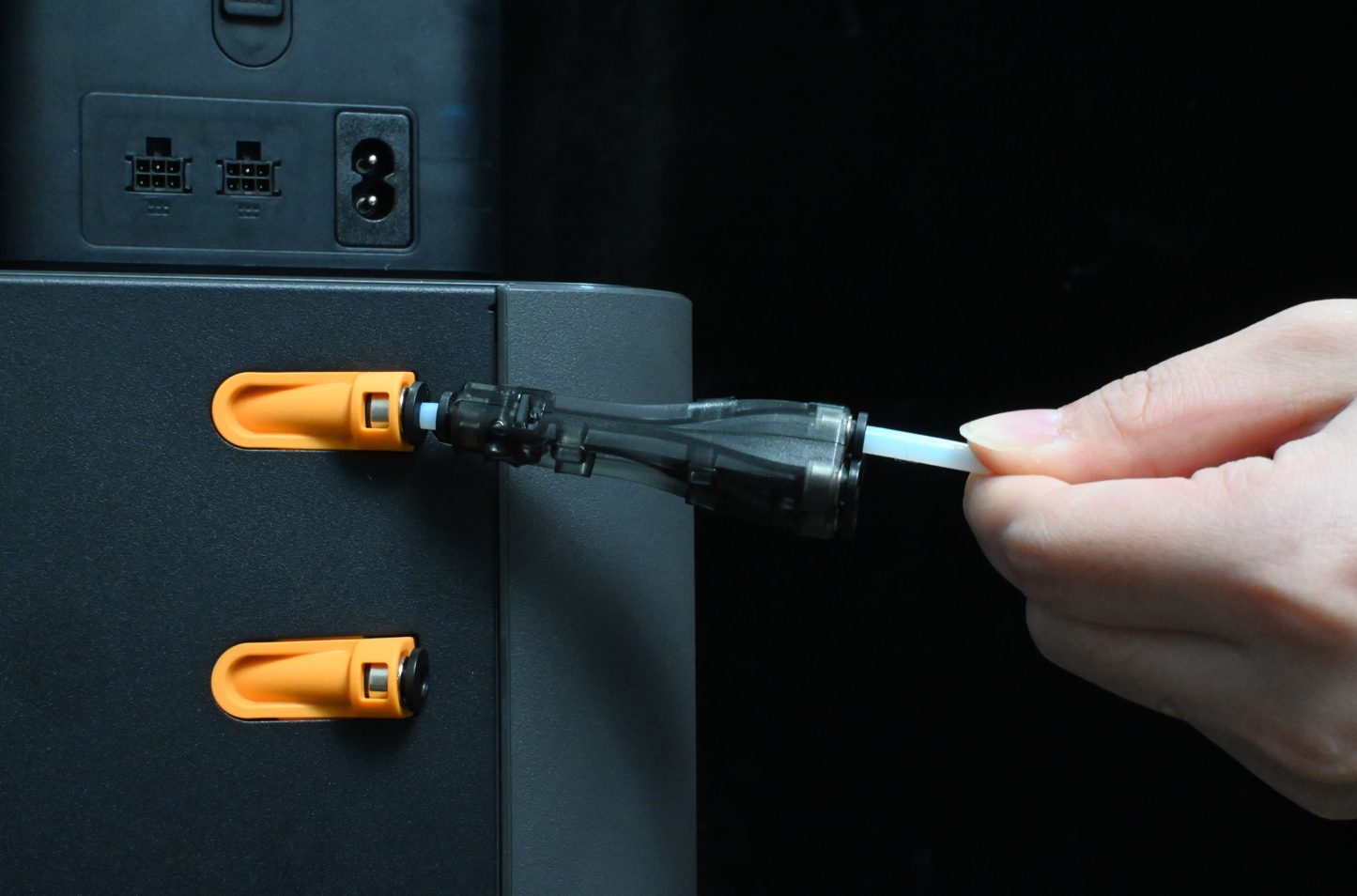

ใส่ 4-in-1 PTFE Adapter II เข้ากับปลายท่ออีกด้าน

ขั้นที่ 2 ต่อเครื่องพิมพ์เข้ากับAMS 2 Pro

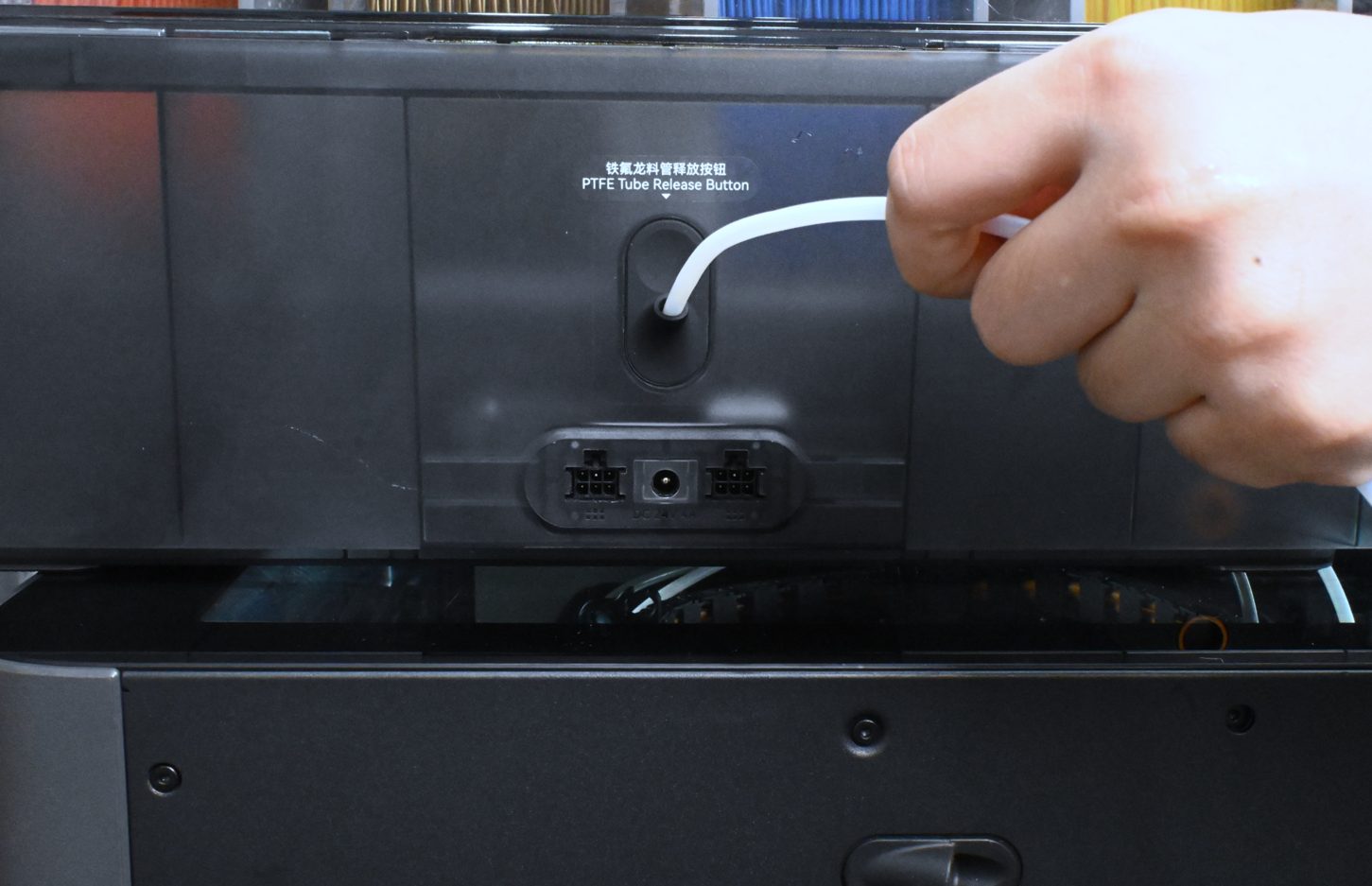

ใช้ท่อในชุด AMS 2 Pro ที่ยาว 900 มม. ต่อเข้ากับ the 4-in-1 PTFE Adapter II แล้วไปเสียบเข้ากับช่องต่อท่อของ AMS 2 Pro ที่วางบนเครื่องพิมพ์

ใช้ท่อยาวอีดเส้นหนึ่งต่อจาก 4-in-1 PTFE Adapter II ไปยัง AMS 2 Pro ที่วางอยู่บนพื้น

ขั้นที่ 3 ต่อเครื่องพิมพ์เข้ากับ AMS HT

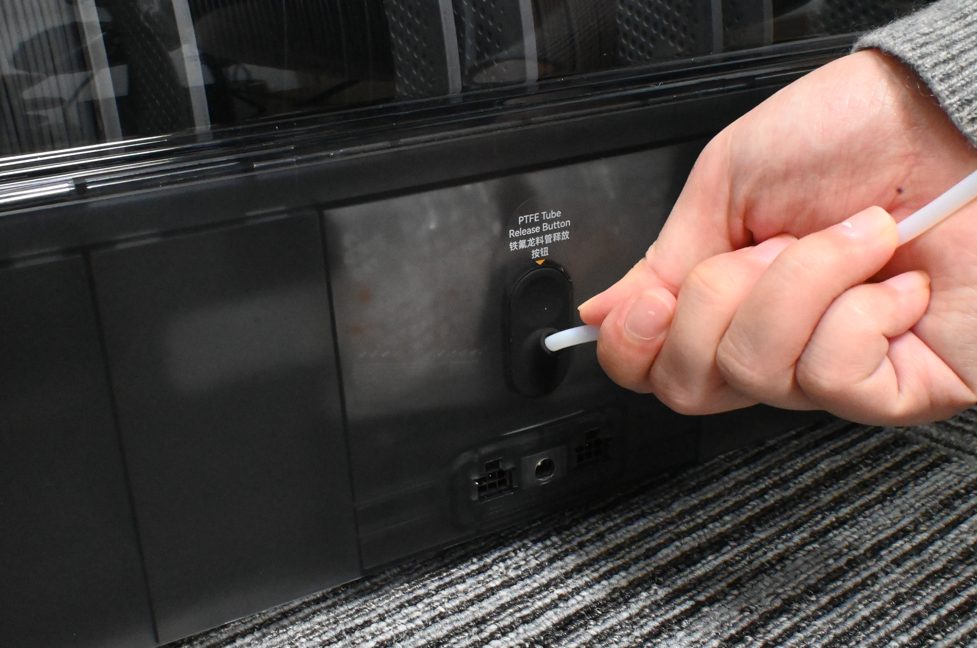

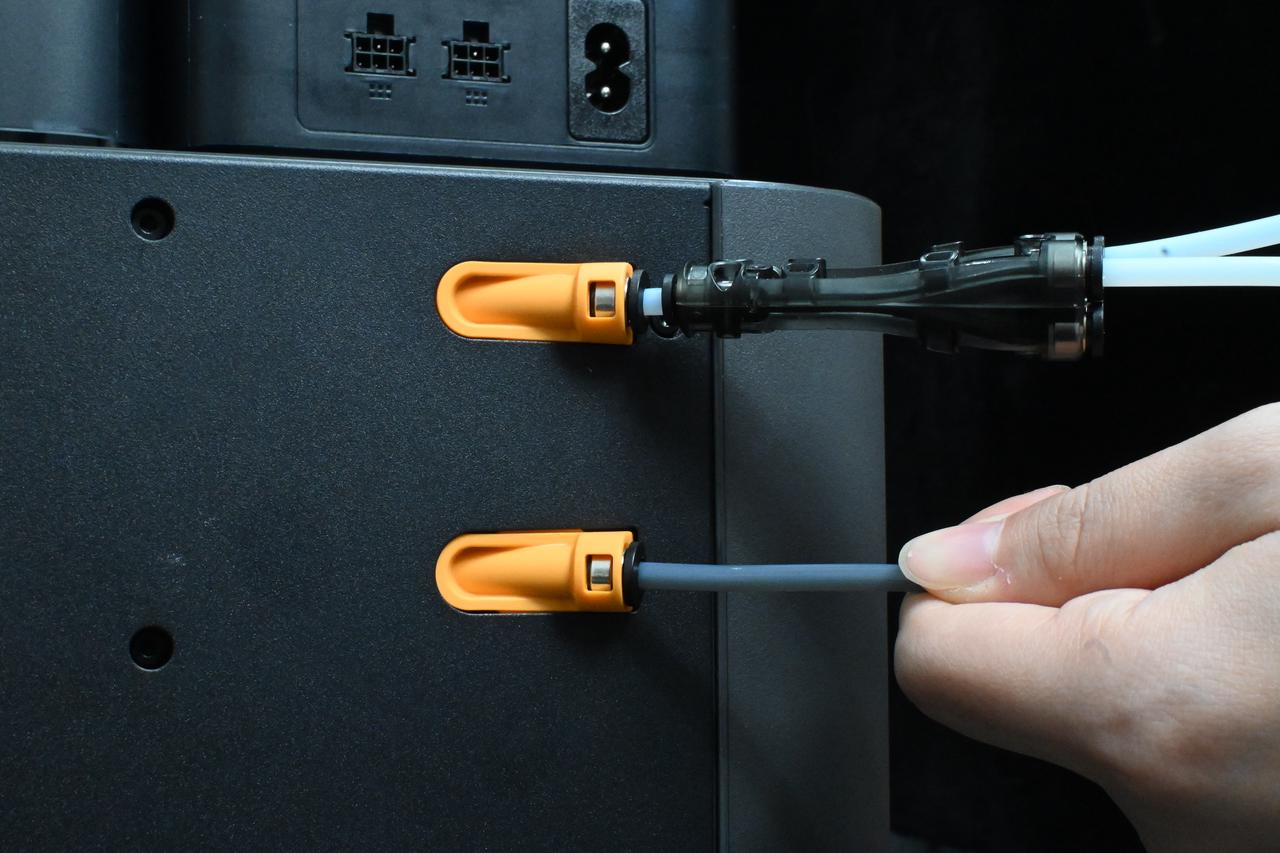

ใช้ท่อที่มาในชุดของ AMS HT ต่อเข้ากับข้อต่ออันล่างด้านหลังเครื่อง อีกปลายหนึ่งต่อเข้ากับ AMS HT ต้องใส่ท่อเข้าไปให้สุด

ขั้นที่ 4 ต่อสายไฟ

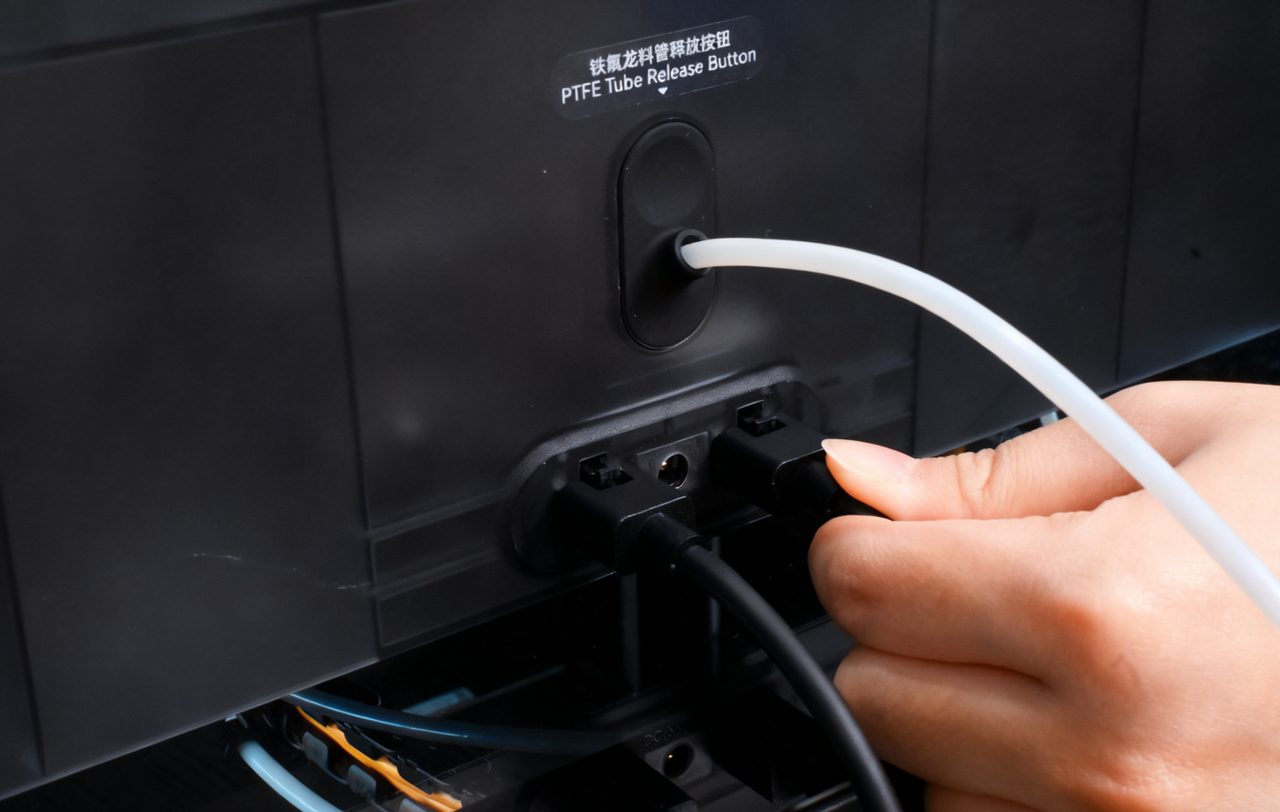

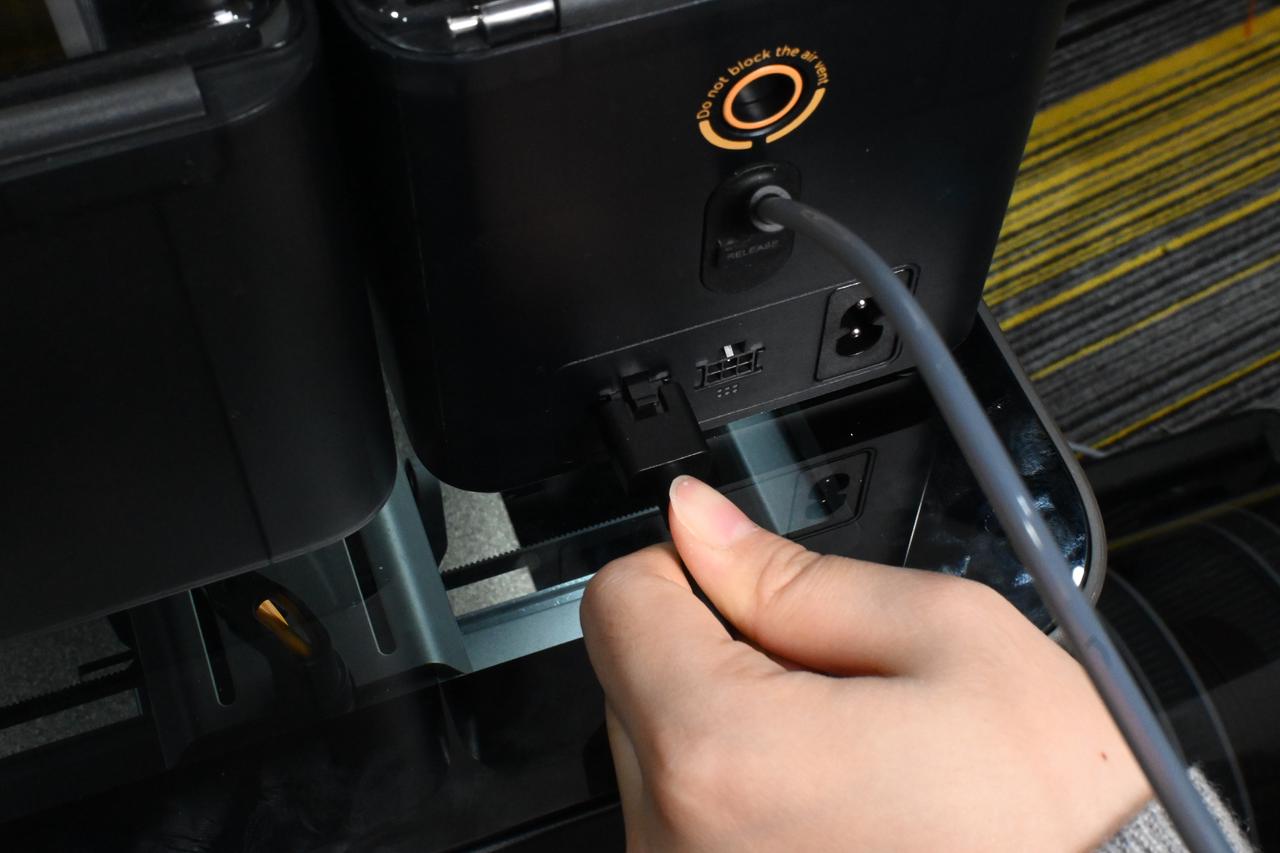

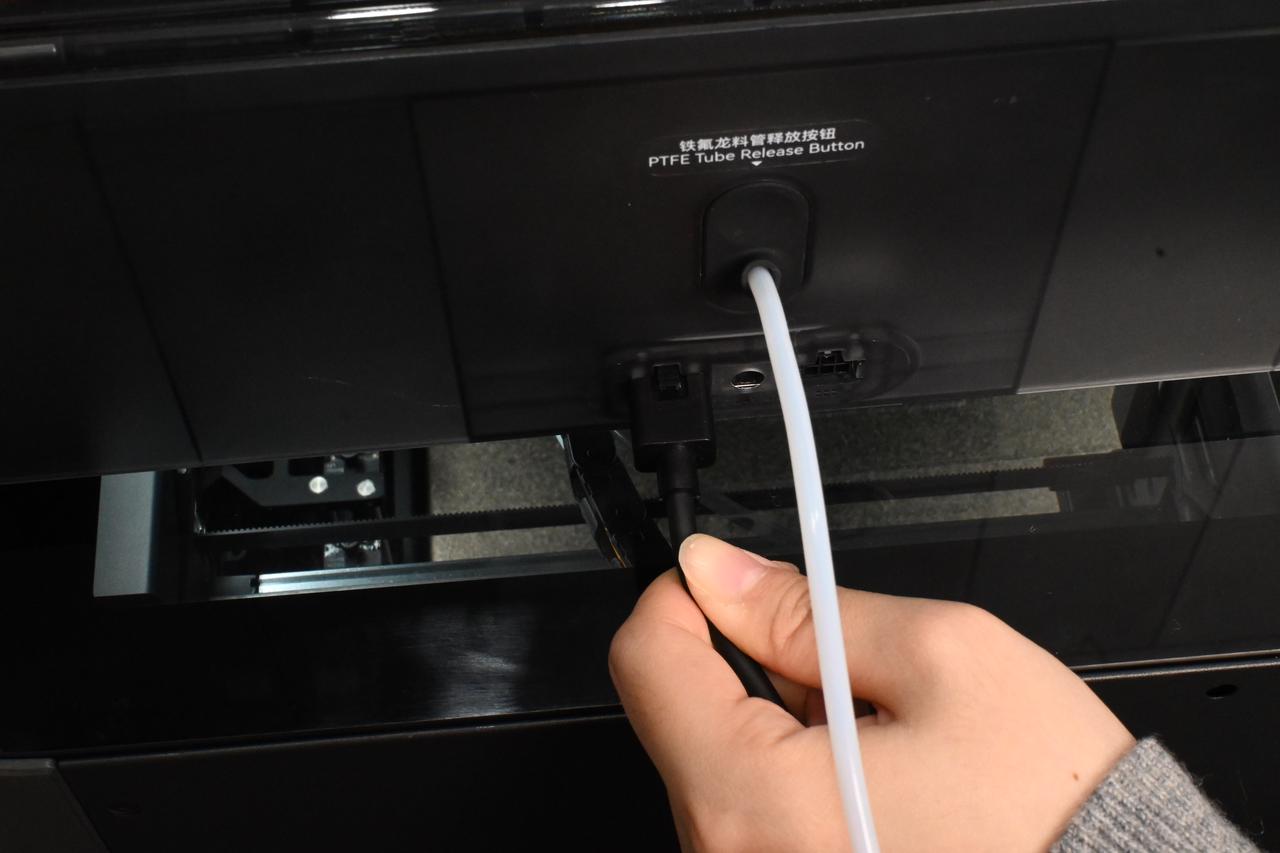

ใช้สายไฟ 6-pin ต่อกับเครื่องพิมพ์ และ AMS 2 Pro ที่วางอยู่บนเครื่องพิมพ์

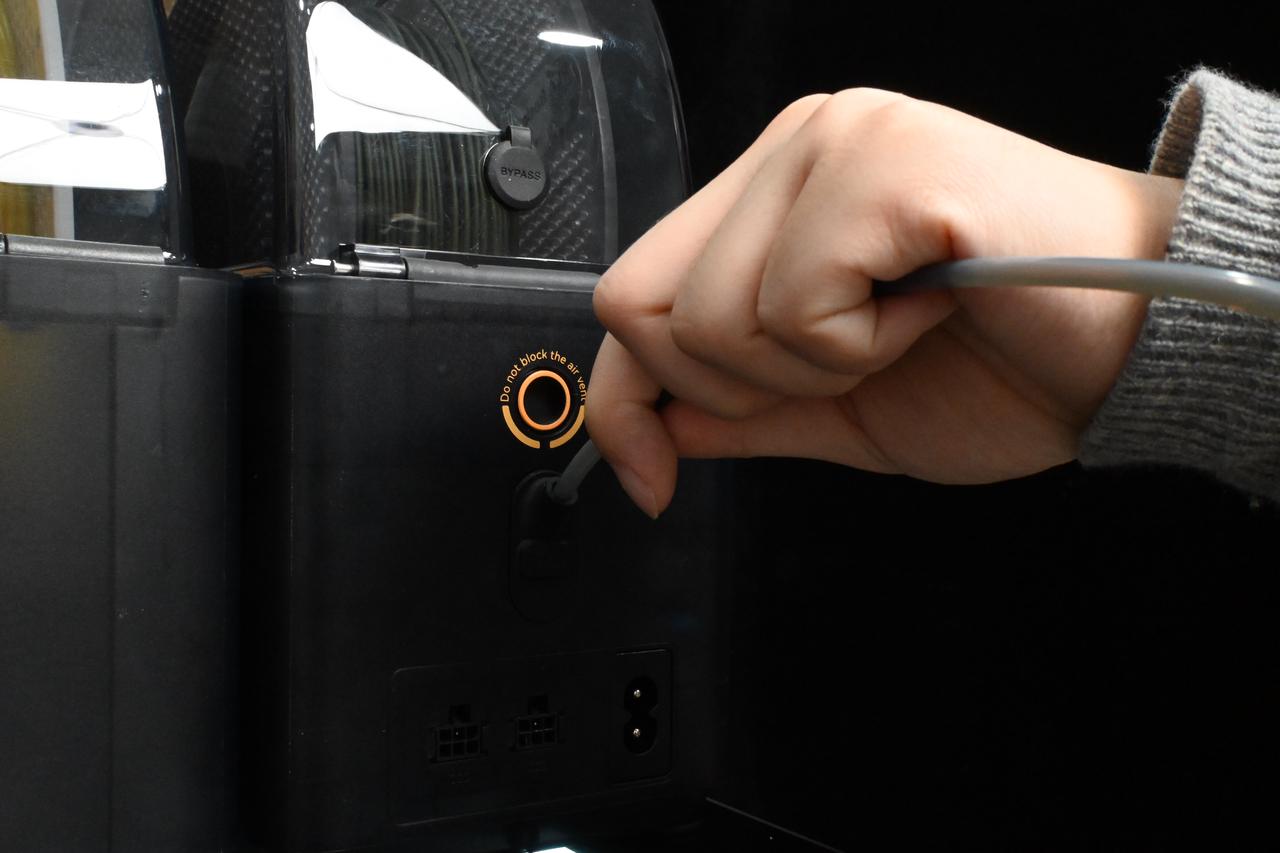

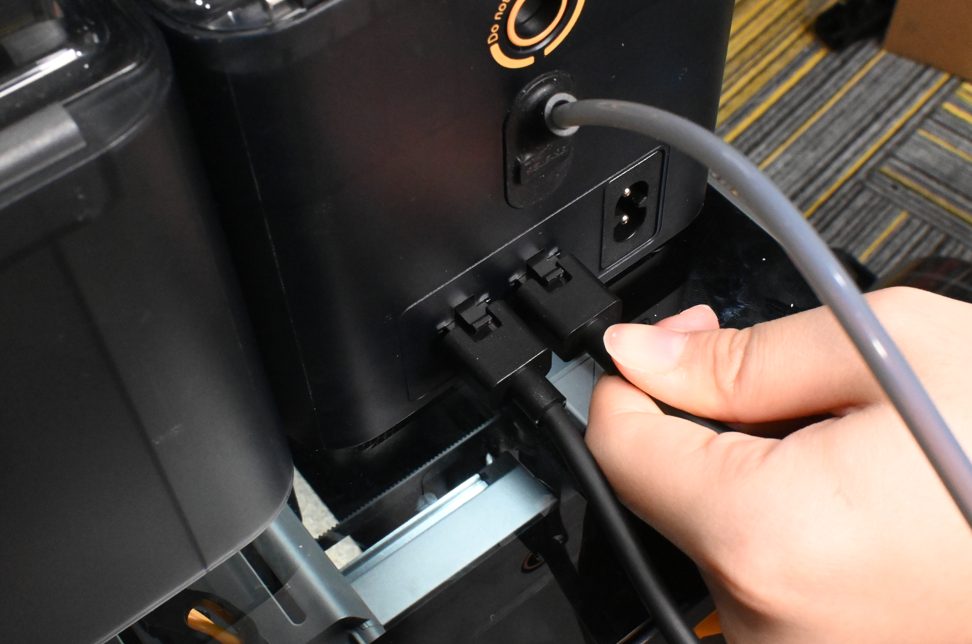

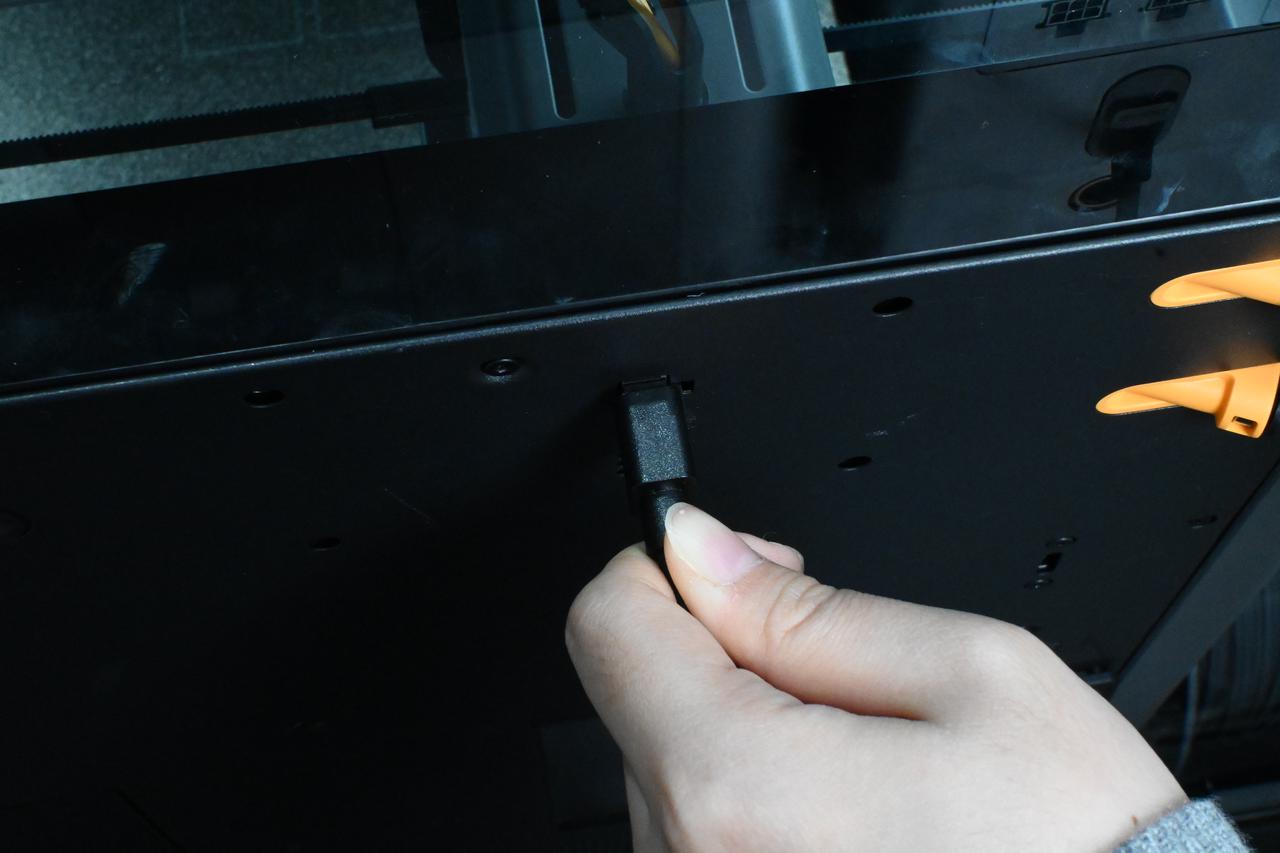

ใช้สายไฟ 6-pin ต่อ AMS 2 Pro และ AMS HT ที่วางอยู่บนเครื่องพิมพ์

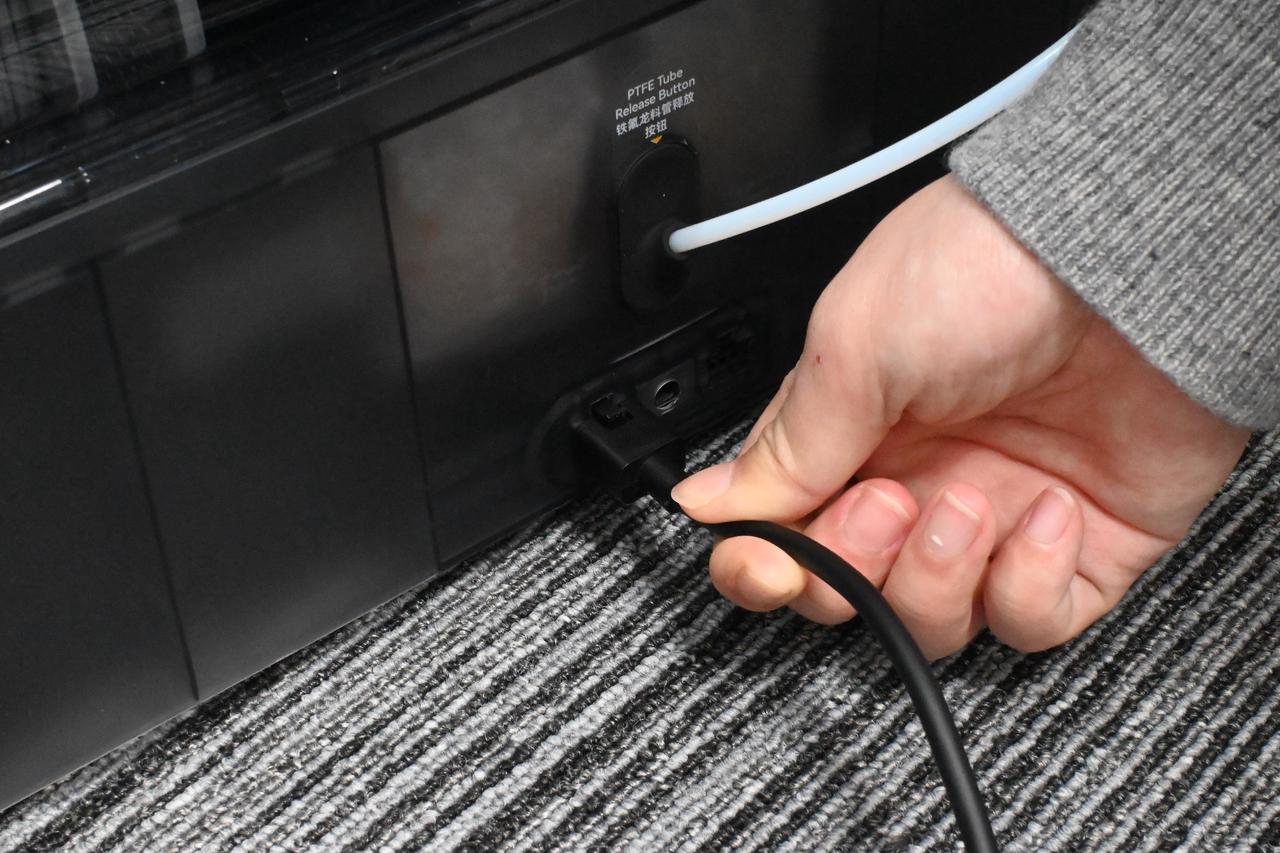

ใช้สายไฟ 6-pin ต่อจาก AMS HT ไปที่ AMS 2 Pro ที่วางอยู่บนพื้น

หมายเหตุ วิธีการต่อสายไฟ และท่อ PTFE สำหรับการต่อ AMS ที่มากกว่านี้ก็ใช้วิธีเดียวกันนี้ เครื่อง H2C รองรับ AMS 2 Pro จำนวน 4 ตัว และ AMS HT จำนวน 8 ตัว พร้อม ๆ กัน

ขั้นที่ 5 การอบเส้นพลาสติก

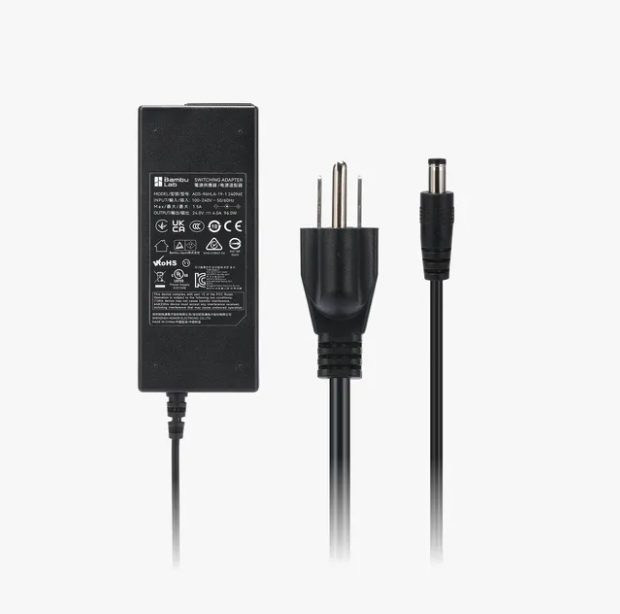

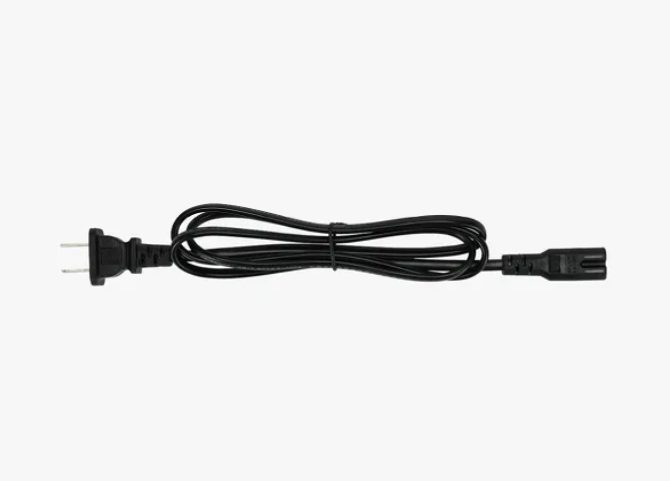

หากต้องการอบเส้นพลาสติกด้วย AMS 2 Pro แล้ว AMS 2 Pro ทุกตัว(ยกเว้นตัวที่ต่อตรงกับเครื่องพิมพ์) ต้องใช้อแดปเตอร์ไฟที่จำหน่ายอย่างเป็นทางการของ Bambu Lab
