การตรวจสอบพลาสติกเกาะหัวพิมพ์จนเป็นก้อน

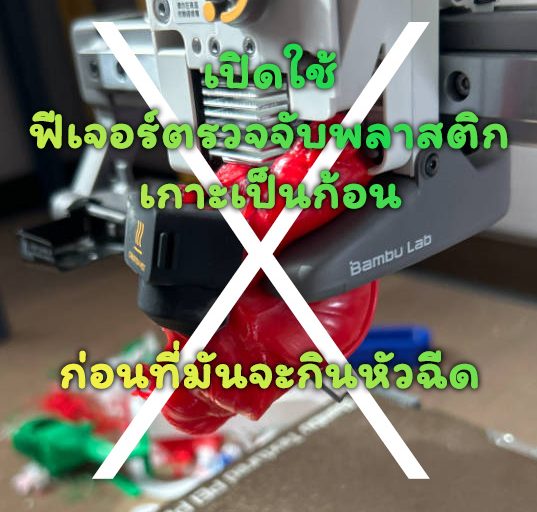

คาดว่าเกือบทุกคนที่ใช้เครื่องพิมพ์สามมิติ คงจะเจอกับเหตุการณ์ที่พลาสติกเกาะเป็นก้อน (Clumping) ที่หัวพิมพ์กันมาแล้ว มันเป็นเหมือนฝันร้ายของการพิมพ์ 3D เลยทีเดียว สาเหตุหลักเลยก็คือเส้นพลาสติกที่พิมพ์ไปแล้วไม่เกาะกับแท่นพิมพ์ หรืออาจจะมีสาเหตุอื่น ๆ ก็ได้ เนื้อพลาสติกมันก็เลยมาเกาะที่หัวพิมพ์แทน ซึ่งสามารถทำให้เครื่องพิมพ์ของเราเสียหายทั้งในส่วนของหัวฉีด ชุดหัวพิมพ์ และส่วนอื่น ๆ
ด้วยเหตุนี้เครื่องพิมพ์ของ Bambu Lab จึงมีตัวตรวจสอบการเกาะเป็นก้อนมาในเครื่องพิมพ์ด้วย (clumping detection) ซึ่งเมื่อเครื่องตรวจพบการเกาะเป็นก้อนแล้ว เครื่องพิมพ์ก็จะหยุดทำงาน และแจ้งเตือนให้เราทราบ เพื่อป้องกันความเสียหายที่จะเกิดขึ้น ไม่ให้ลุกลามใหญ่โต
โปรดระลึกไว้ว่าฟังก์ชั่นนี้ไม่ได้ป้องกันปัญหาที่จะเกิดขึ้น มันตัวช่วยให้ทราบถึงปัญหาที่อาจจะเกิดขึ้นได้ แต่ก็ไม่ได้รับประกันว่าจะตรวจสอบได้ทุกกรณี ซึ่งจะขึ้นอยู่กับสถานการณ์ และลักษณะของปัญหา
เราจึงขอแนะนำให้ตรวจสอบเครื่องพิมพ์ของคุณเป็นระยะ ด้วย Bambu Handy และทำความสะอาดแท่นพิมพ์ก่อนเริ่มพิมพ์ทุกครั้ง
สำหรับเครื่อง H2D จะมีการตรวจสอบด้วยกล้อง AI อยู่ด้วย อย่างไรก็ตามเมื่อพิมพ์งานด้วยวัสดุที่ใช้ความร้อนสูง โดยเฉพาะในเลเยอร์แรก ตัวกล้องอาจจะมีอุณหภูมิสูงเกินกว่า 85°C เนื่องจากมันจะอยู่ใกล้กับแท่นพิมพ์มาก จึงอาจจะทำให้ตัวกล้องหยุดทำงาน และการตรวจสอบผิดเพี้ยนไปได้ ดังนั้นจึงต้องมีวิธีตรวจสอบแบบหน้าสัมผัส (probing) ทำงานควบคู่กันไปด้วย
เครื่องรุ่นที่มีฟีเจอร์นี้ แล้วต้องอัพเฟิร์มแวร์ให้มีเวอร์ชันตามนี้ด้วย
- H2D: 01.01.30.00 Public Beta หรือใหม่กว่า
- P2S: 01.01.00.00 หรือใหม่กว่า
- A1 Series: ไม่จำเป็นต้องเปิดฟีเจอร์นี้ในโปรแกรม แต่ให้เปิดที่หน้าเครื่อง ที่ Settings > Printing Options. สำหรับรายละเอียดเพิ่มเติมดูได้ที่: A1 Series Nozzle Clumping Detection.
หลักการทำงาน และวิธีการตรวจสอบ
เครื่องพิมพ์จะเริ่มทำการตรวจสอบที่เลเยอร์ 4, 11 และ 20 ก่อนที่เลเยอร์นั้นจะเริ่มพิมพ์ หัวพิมพ์จะย้ายไปที่ด้านหลังของแท่นพิมพ์ แล้วเริ่มขั้นตอนการตรวจสอบ:
- ตรวจสอบแบบหน้าสัมผัสด้วยหัวฉีด (Nozzle Probing)
- แท่นพิมพ์จะขยับสูงขึ้น ในขณะเดียวกันหัวพิมพ์จะขยับไปทางขวา แล้วทำการตรวจสอบโดยสัมผัสกับผิวหน้าของแท่นพิมพ์
- ตรวจพบการกระแทก
- ถ้ามีการกาะกันเป็นก้อนที่หัวพิมพ์ ขอบของมันจะไปชนกับแท่นพิมพ์ แล้วเซนเซอร์จะตรวจพบการกระแทก ก็แสดงว่าเกิดก้อนที่เกาะกับหัวพิมพ์ เครื่องพิมพ์จะหยุดทำงาน
- ถ้าไม่พบการกระแทก เครื่องพิมพ์ก็จะทำงานต่อไปตามปรกติ
สำหรับเครื่อง H2D

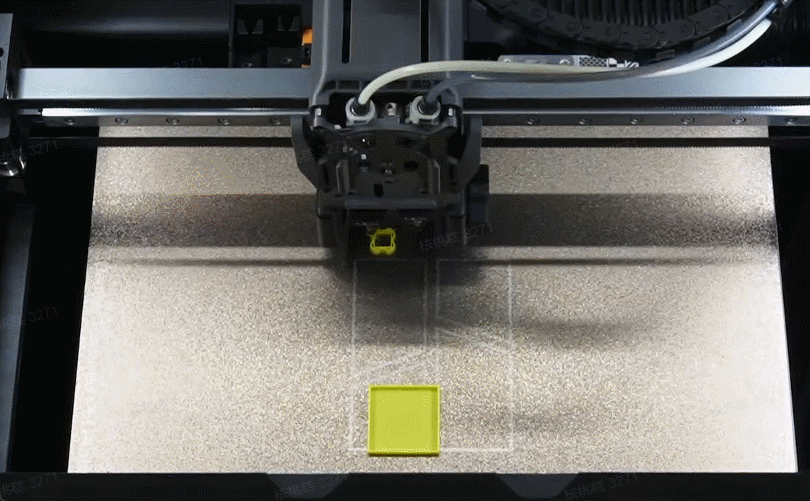

ขั้นตอนการตรวจสอบเส้นเกาะหัวฉีดจะเป็นไปตามรูปด้านล่างนี้
สำหรับเครื่อง P2S
จุดตรวจสอบจะอยู่ที่รูหัวน็อต บริเวณแผ่นเหล็กที่ใช้เช็ดหัวฉีด ขั้นตอนจะเป็นไปตามรูปด้านล่างนี้
การคาลิเบรทการตรวจสอบพลาสติกเกาะหัวฉีด
ขอแนะนำให้ทำการคาลิเบรทในสองกรณีนี้:
- เนื่องจากตำแหน่งของการตรวจสอบการเกาะตัวที่หัวฉีดของเครื่อง P2S อยู่ที่รูน็อต ที่อยู่ด้านหลังของแท่นพิมพ์ จึงจำเป็นต้องทำการคาลิเบรททุกครั้งหลังจากการปรับเปลี่ยน หรือถอดแท่นพิมพ์ มิฉะนั้นการตรวจสอบการเกาะเป็นก้อนจะไม่แม่นยำ
- ถ้าไม่มีการเกาะเป็นก้อนให้เห็น แต่หัวฉีดไม่สัมผัสแท่นพิมพ์ในตำแหน่งที่ถูกต้อง ทำให้เกิดการแจ้งเตือนที่ผิดพลาด ก็แนะนำว่าให้ทำการคาลิเบรทใหม่อีกครั้ง

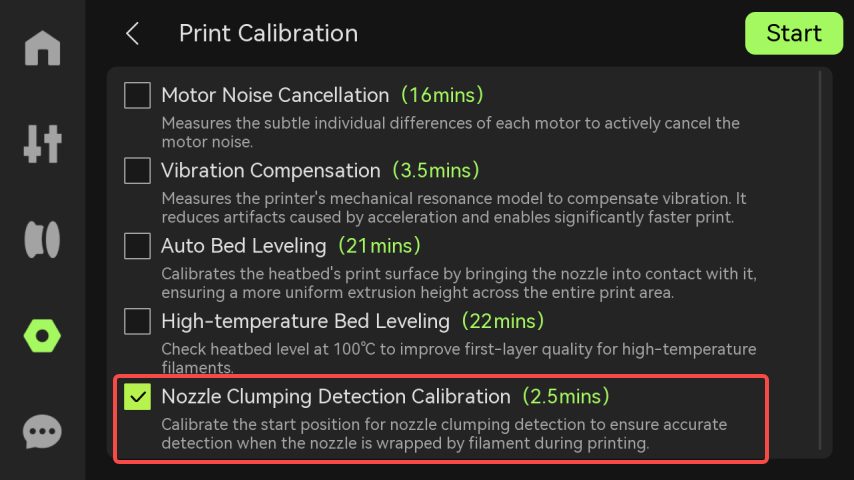

เริ่มทำการคาลิเบรท: ให้ไปที่จอภาพของเครื่องพิมพ์ แล้วเลือกคำสั่ง Settings > Calibration > Printing Calibration > Nozzle Clumping Detection Calibration
ขั้นตอนการคาลิเบรท: ในการตั้งค่าการตรวจสอบ หัวฉีดจะย้ายไปที่ตำแหน่งแผ่นเช็ดหัวฉีดเพื่อทำความสะอาดหัวฉีดก่อน แล้วจึงย้ายไปที่รูน็อตเพื่อคาลิเบรทตำแหน่งของรูน็อต ที่ใช้ในการตรวจสอบการเกาะเป็นก้อนของพลาสติก
การตั้งค่าการใช้งานของฟีเจอร์นี้
การเปิด-ปิดการใช้งาน

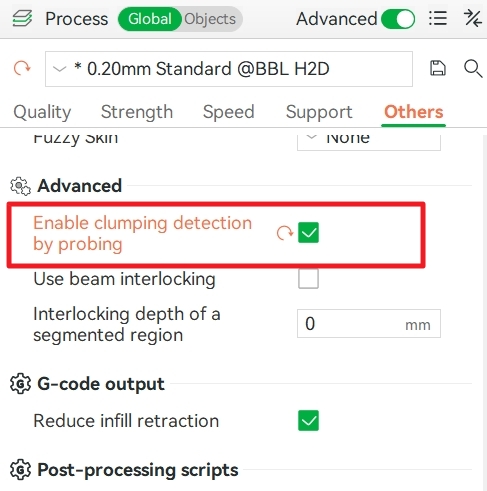

การเปิด-ปิดการใช้งานที่คำสั่ง “Enable clumping detection by probing” ใน Bambu Studio → Process → Global → Others → Advanced ซึ่งคำสั่งนี้จะต้องเปิด-ปิดโดยผู้ใช้งานเอง
ลักษณะการทำงานของ Prime Tower
เนื่องจาก เส้นพลาสติกอาจไหลย้อยออกมาจากหัวฉีดระหว่างการตรวจสอบ ดังนั้นระบบจะสร้าง Prime Tower ให้โดยอัตโนมัติเพื่อเป็นที่ดักเศษวัสดุ
กฎการทำงานของ Prime Tower
- ในการพิมพ์สีเดียว:
- Prime tower สูง 20-layer จะถูกสร้างขึ้นมา
- ถ้าโมเดลสูงน้อยกว่า 20-layer prime tower จะสูงเท่าโมเดล
- ในการพิมพ์หลายสี:
- ถ้า tower สูง ≥20 layers ก็ไม่มีอะไรเปลี่ยนแปลง
- ถ้ามันสูง <20 layers แต่โมเดลสูง ≥20 layers จะมีการเพิ่ม layers เข้าไป
- ถ้าโมเดลสูงน้อยกว่า 20-layer prime tower จะสูงเท่าโมเดล
การยกเลิก Tower

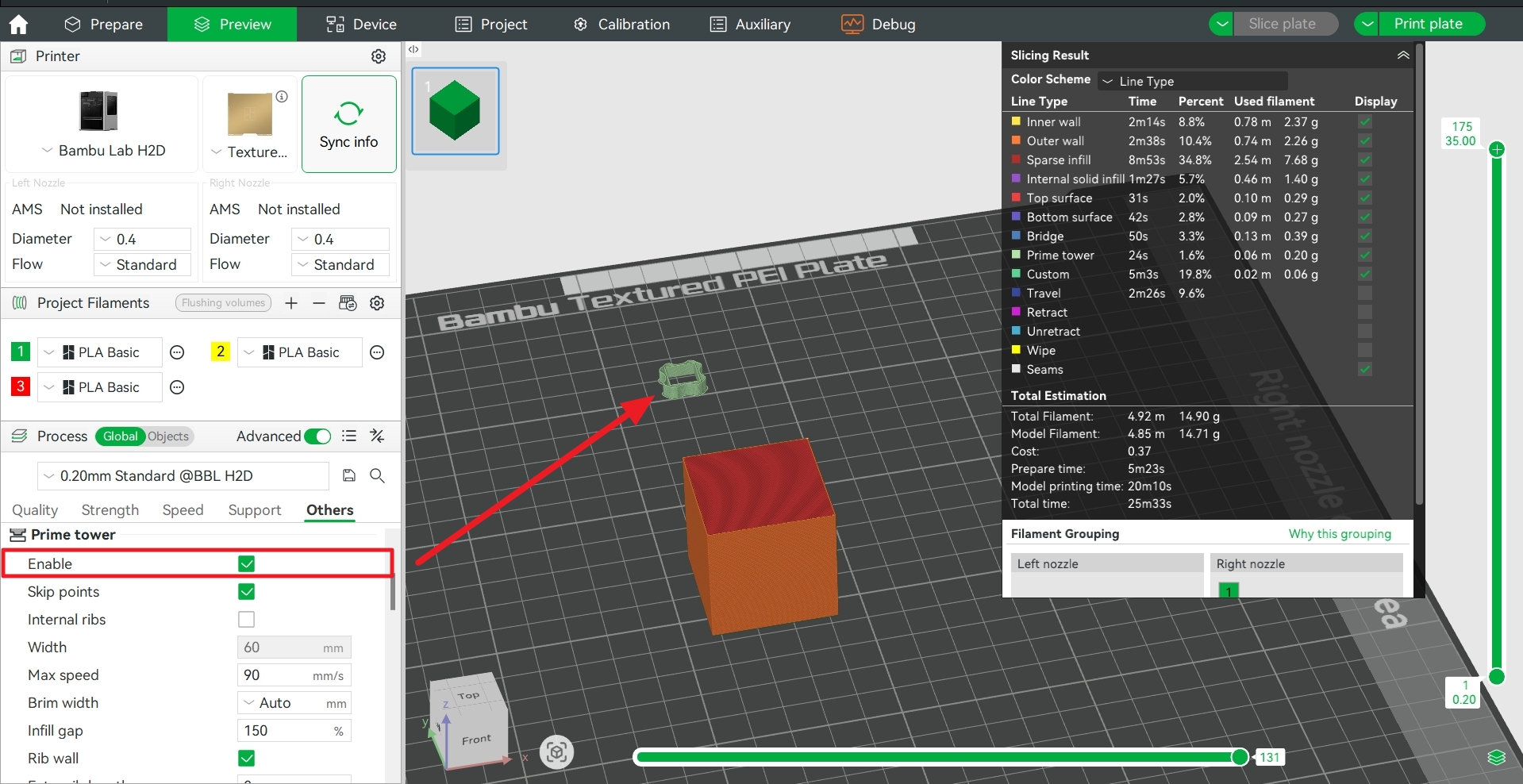

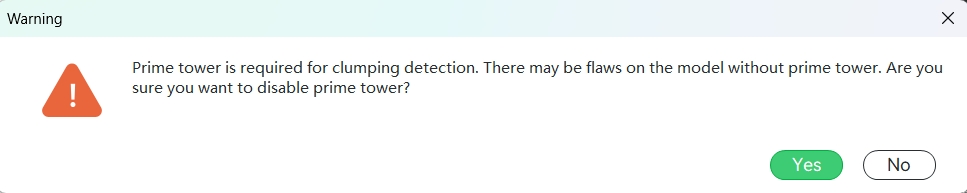

หากไม่ต้องการให้มี tower ให้ไปที่ Process > Prime Tower >Enable แล้วสั่งปิดไป แต่โปรดทราบว่าอาจจะเกิดตำหนิบนโมเดลในเลเยอร์ที่มีการตรวจสอบได้
พื้นที่การพิมพ์ถูกจำกัด

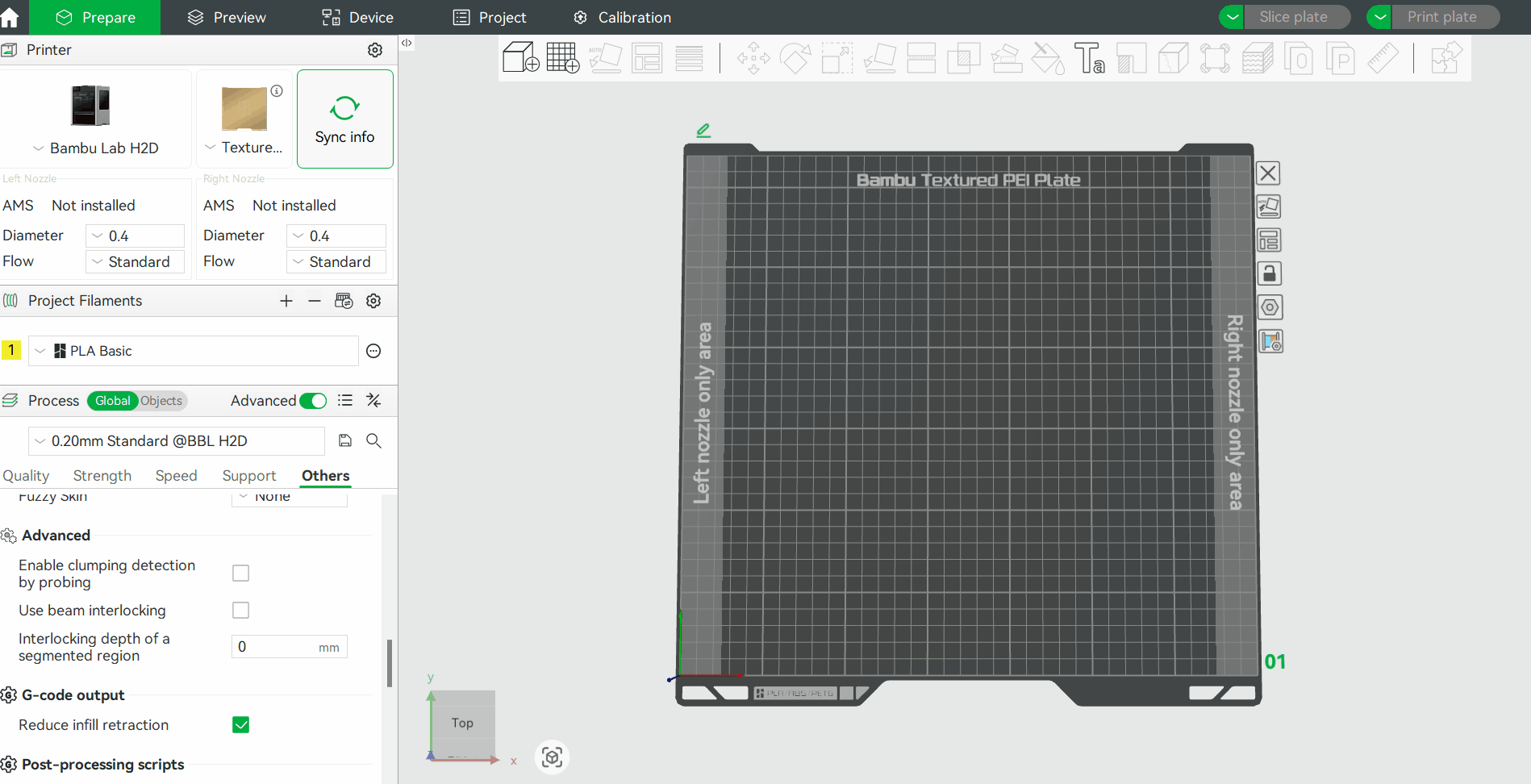

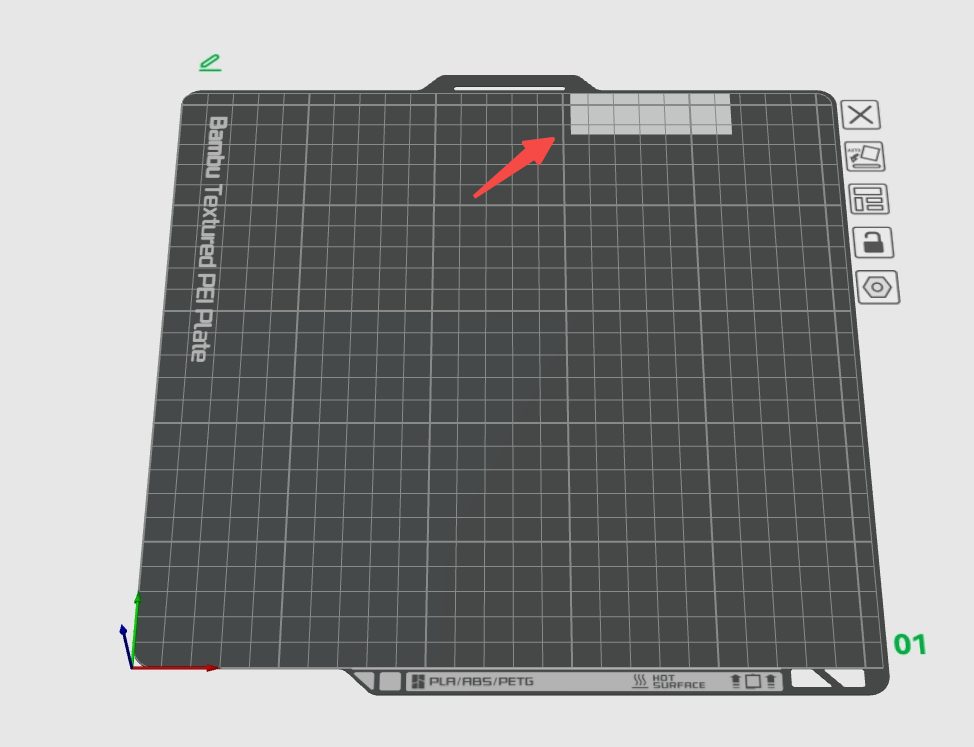

เนื่องจากระหว่างการตรวจสอบ หัวพิมพ์จะมีการขยับในบริเวณด้านหลังของแท่นพิมพ์ ทำให้พื้นที่การพิมพ์จะลดลงเล็กน้อย โปรดดูรูปด้านล่างเพื่อดูพื้นที่ที่มีผลกระทบ:
H2D
P2S
ข้อจำกัดในการใช้งาน

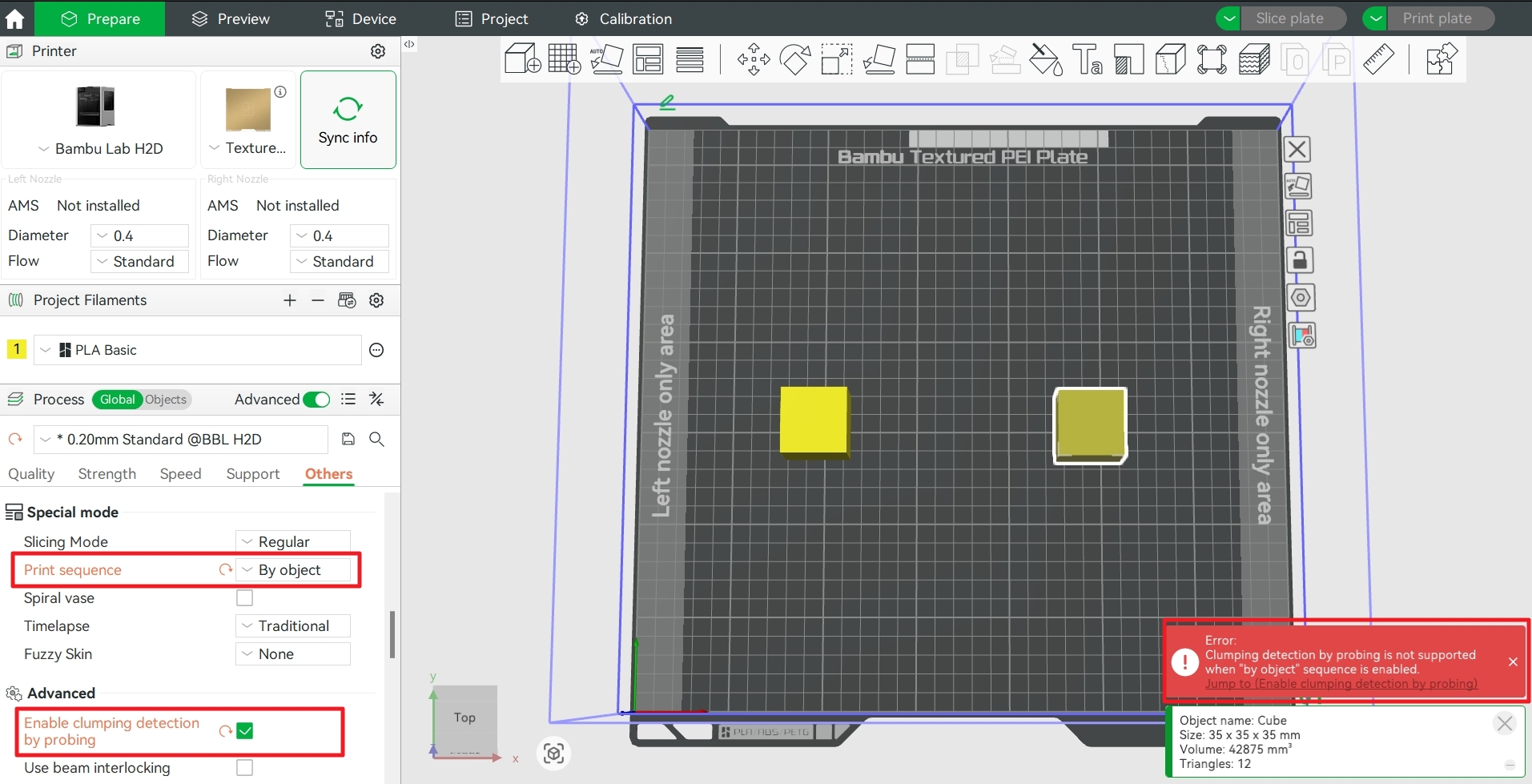

ไม่สามารถใช้งานได้ในกรณีที่พิมพ์หลายชิ้นงานโดยการพิมพ์แบบ By object
เมื่อพิมพ์งานหลาย ๆ ชิ้นพร้อมกันบนแท่นพิมพ์ และสั่งพิมพ์แบบ By object การตรวจสอบการเกาะหัวพิมพ์จะทำไม่ได้ ให้เลือกอย่างใดอย่างหนึ่งระหว่างการพิมพ์แบบ By object หรือการตรวจสอบพลาสติกเกาะหัวพิมพ์

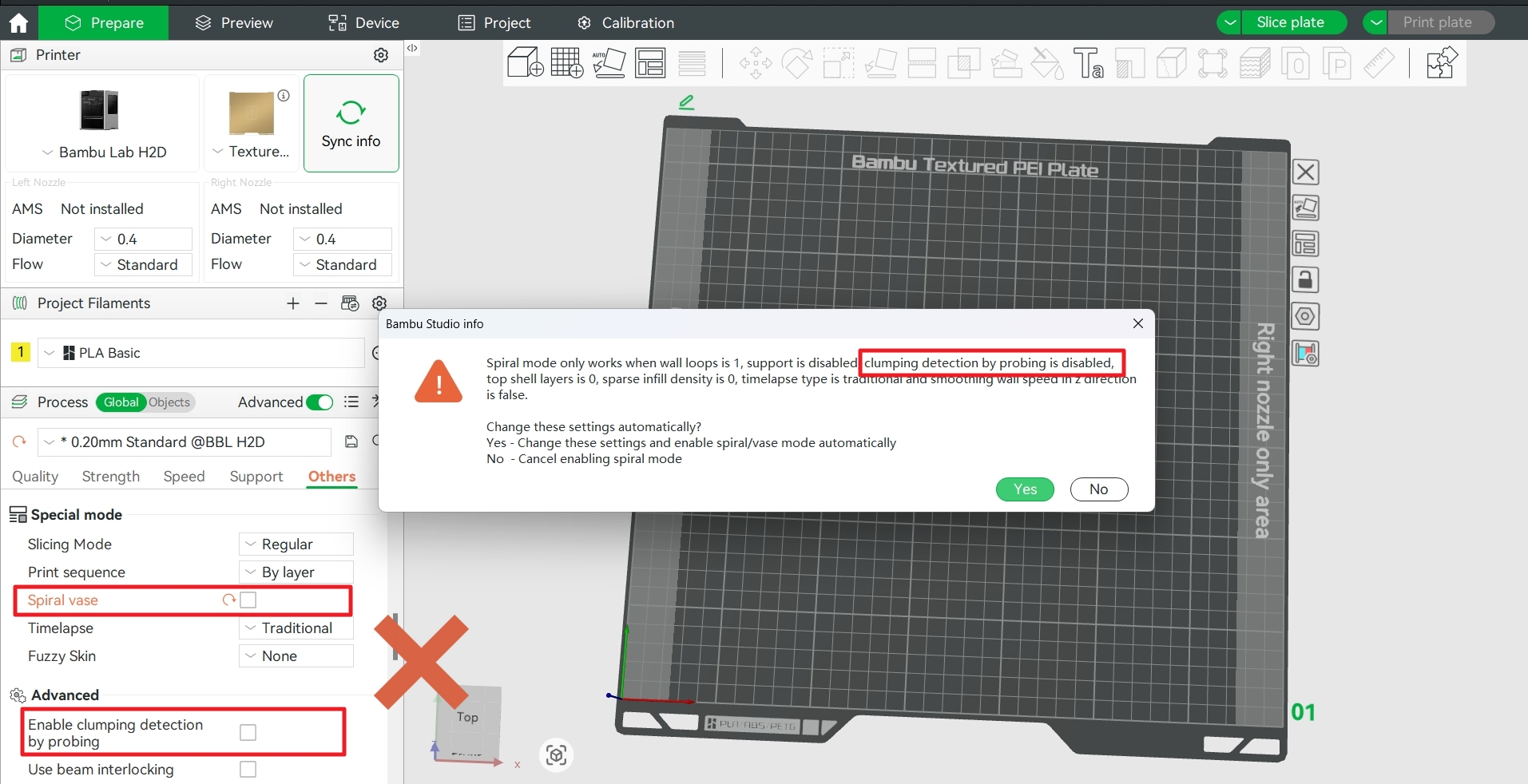

ไม่สามารถใช้งานได้ในกรณีที่พิมพ์แบบ Spiral Vase
เมื่อเปิดใช้งาน Spiral Vase หรือการพิมพ์โหมดแจกัน การตรวจสอบจะถูกปิดโดยอัตโนมัติ
ข้อแนะนำ และข้อควรระวัง

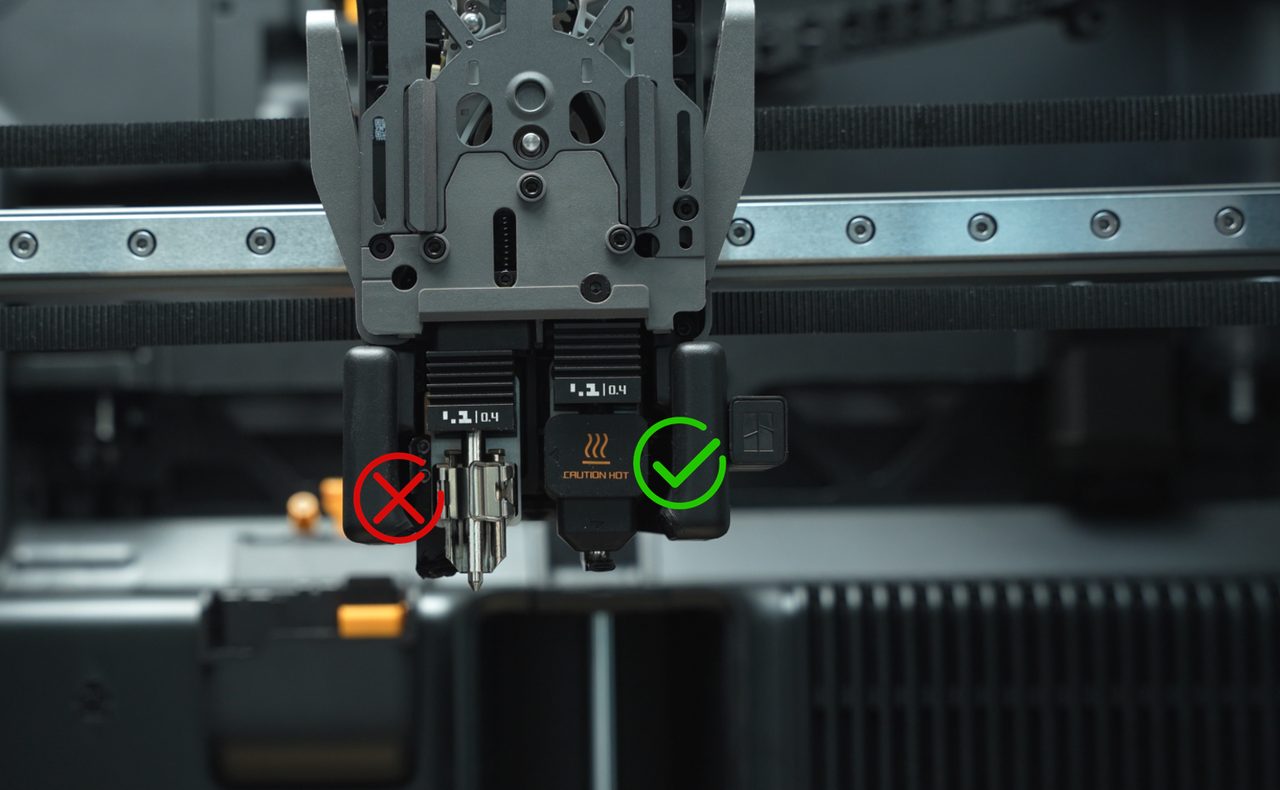

- ถ้าปลอกซิลิโคนหุ้มหัวฉีดไม่ได้ติดตั้งไว้ พลาสติกที่มาเกาะหัวฉีดอาจจะเกาะในรูปแบบไม่ปรกติ ทำให้การตรวจสอบเกิดความผิดพลาดได้ ต้องแน่ใจว่าติดไว้ทุกตลอดเวลา
- เสียบ USB flash drive และเปิดการบันทึกวิดีโอ (Enable and Export Print Videos) เพื่อการวิเคราะห์สาเหตุการเกิดก้อนพลาสติกเกาะหัวฉีดในภายหลัง (เช่น การที่งานเกาะแท่นพิมพ์ไม่ดีในชั้นแรก ๆ).
- ทำความสะอาดแท่นพิมพ์เป็นประจำ (Textured PEI Plate Quality Expectations) เพื่อเพิ่มการยึดเกาะแท่นพิมพ์ และพลาสติกไม่ไปเกาะแท่นพิมพ์
- หากเกิดการเกาะตัวที่หัวพิมพ์โดยไม่มีการตรวจสอบ หรือไม่ได้เปิดการตรวจสอบไว้ โปรดดูวิธีการแก้ไข และทำความสะอาดใน wiki
