สวัสดีเพื่อนๆทุกคนครับ วันนี้ทางเราขอนำเทคโนโลยี 3D Scanner มาเสนอครับ สำหรับใครที่กำลังมองหา Scanner ที่เหมาะสำหรับรถยนต์หรือทำชิ้นส่วนชุดแต่งรถยนต์ ขอเสนอ Creality Raptor Pro ครับ
ในบทความนี้จะมาแสกนภายในห้องเครื่องยนต์ของ Mazda2 จะใช้ Laser Mode (แสกนแบบเลเซอร์สีฟ้า) แล้วนำไฟล์ 3D ที่ได้นำไปสร้างตัวอย่างที่ค้ำโช้กครับ ไปชมขั้นตอนกันได้เลย

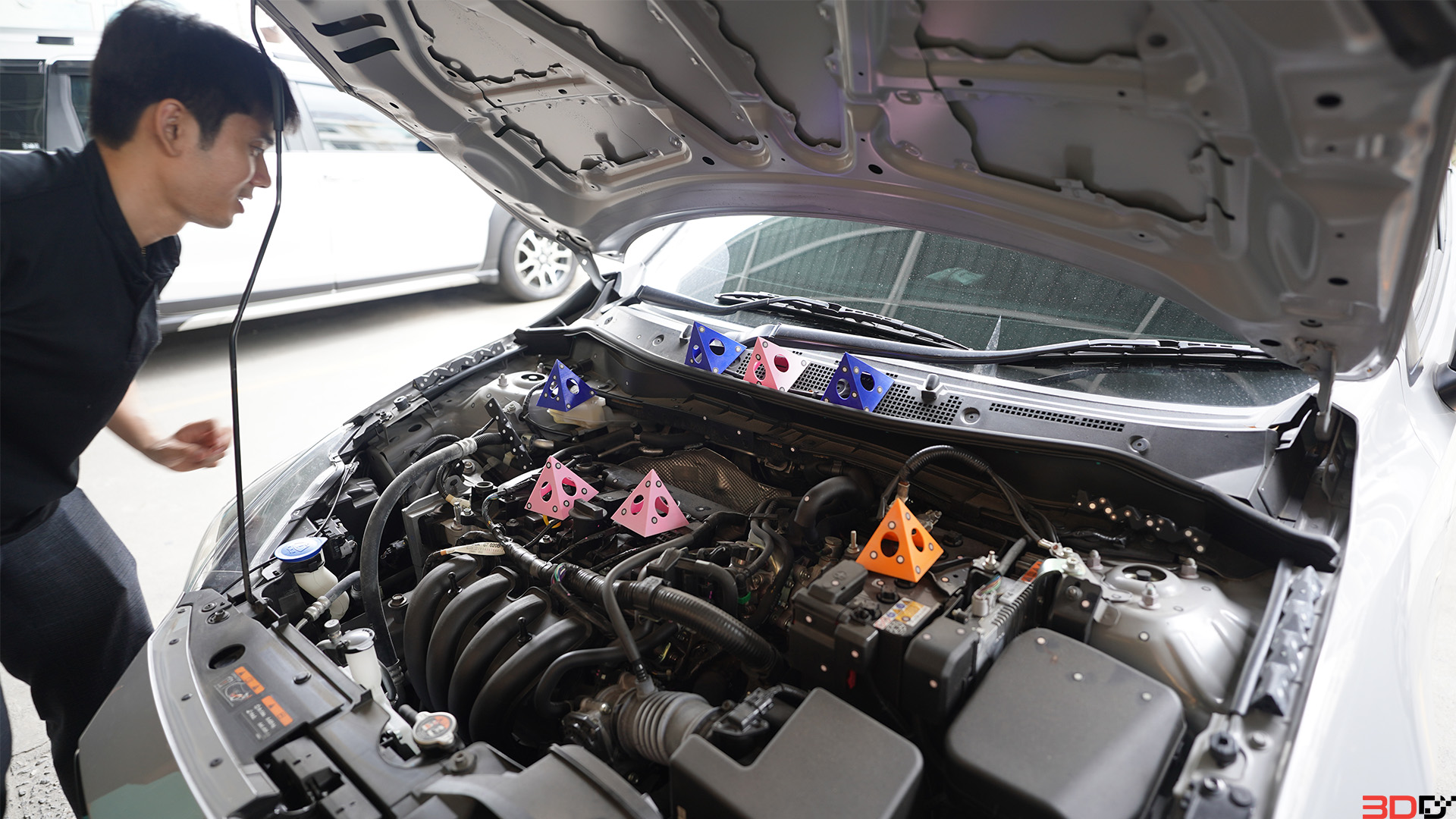

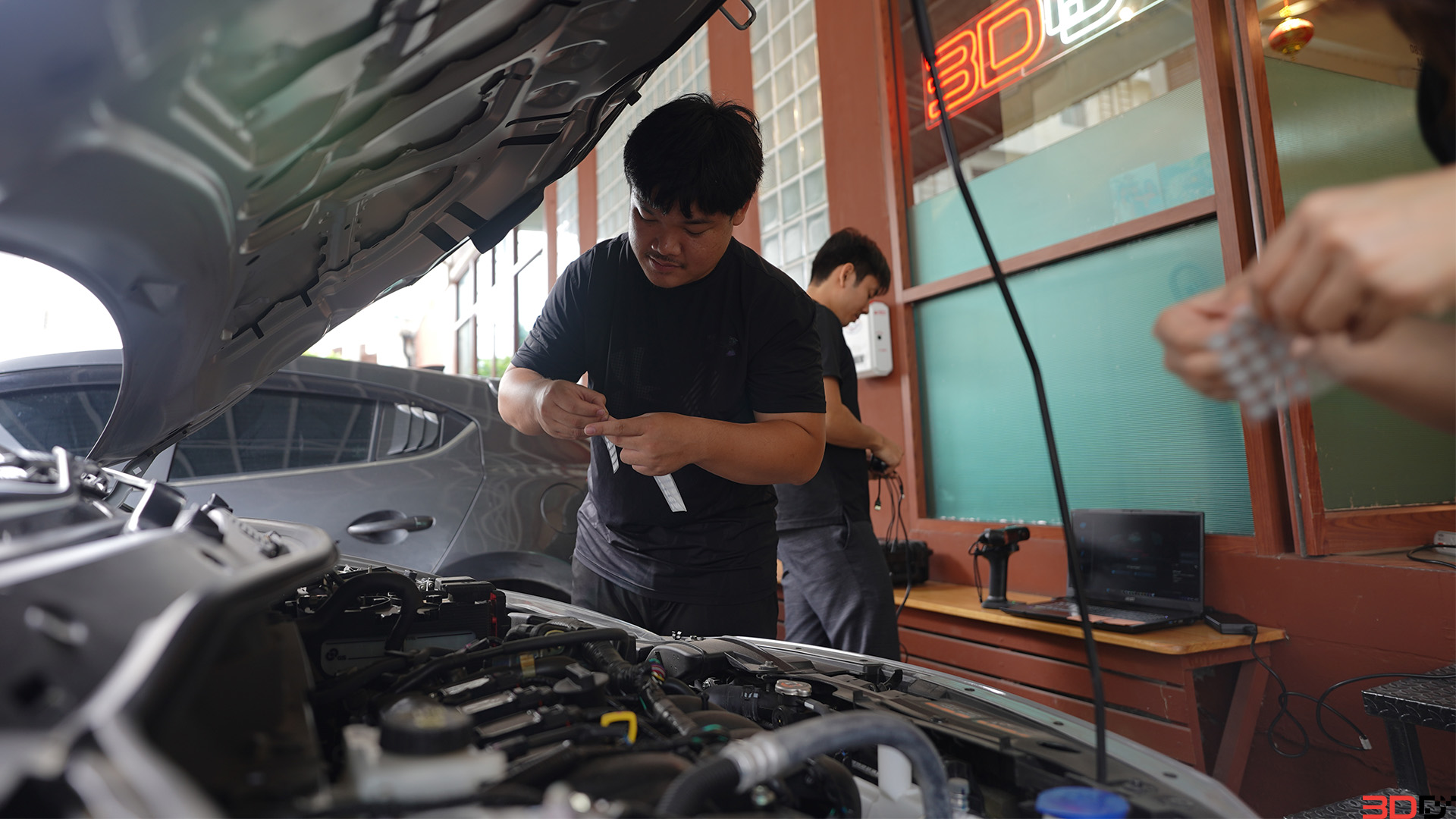

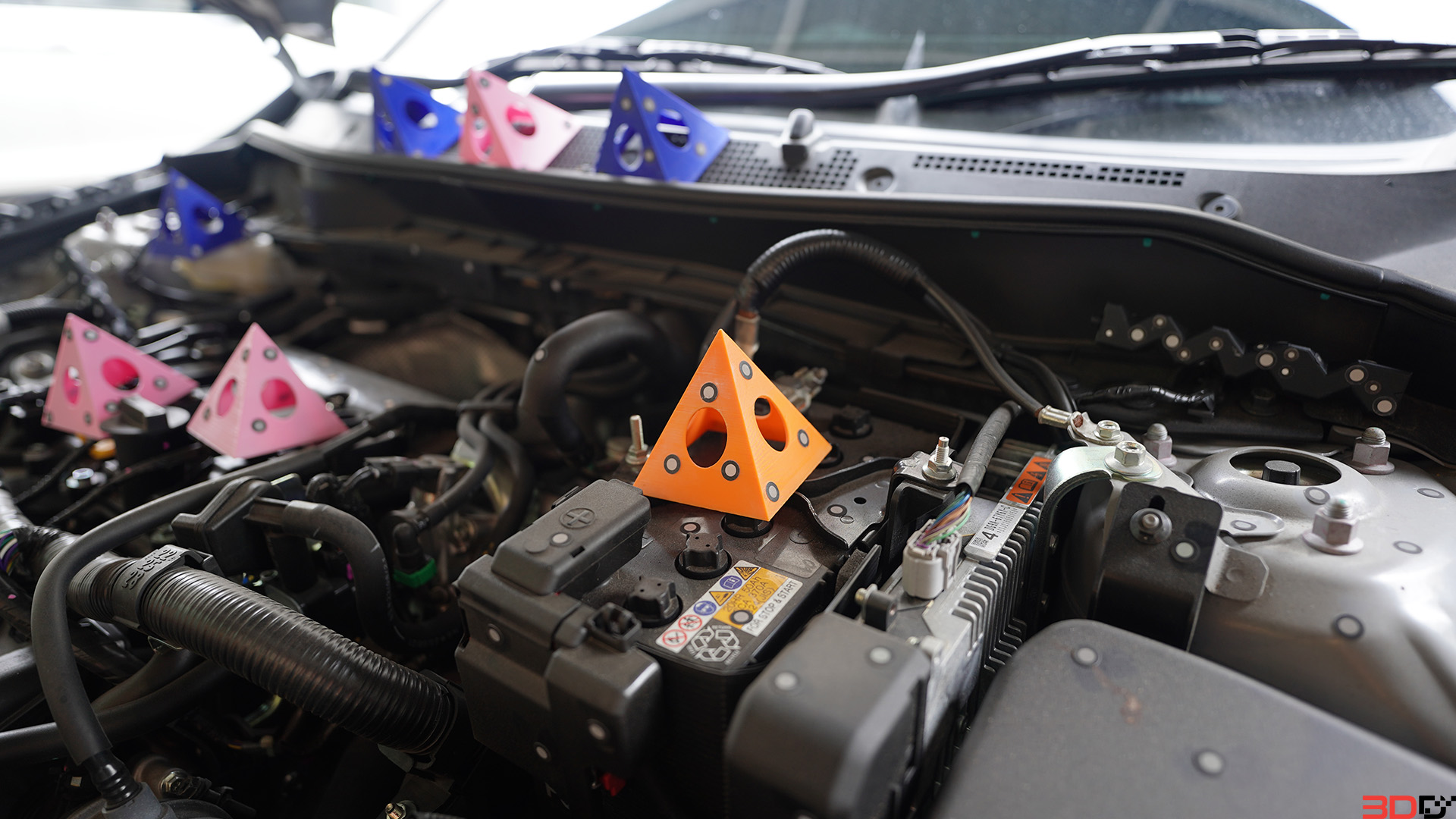

  • สำหรับการโหมดเลเซอร์นั้นขั้นตอนแรกต้องติด Marker เพื่อบอกตำแหน่งครับ

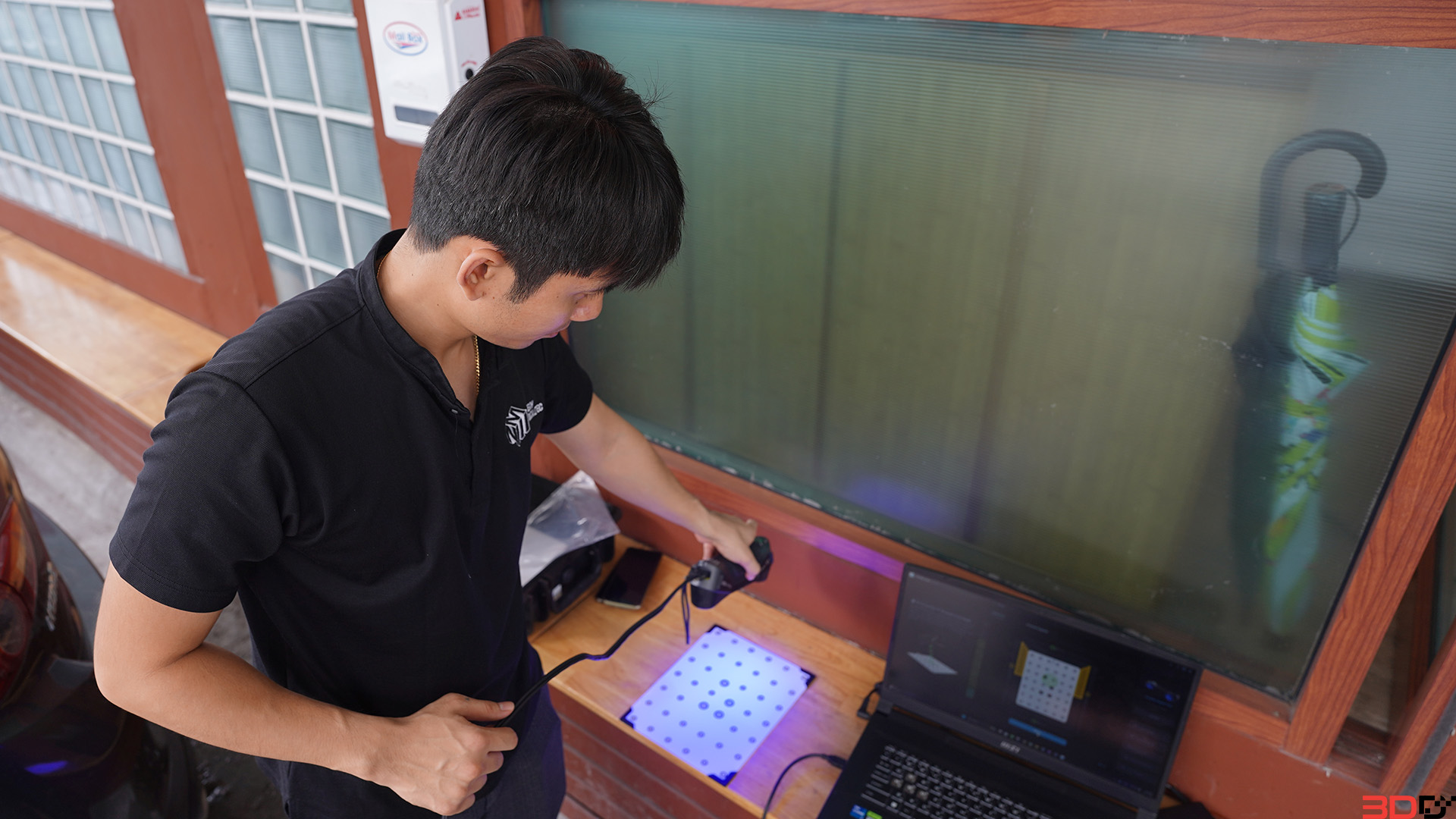

  • ระหว่างรอทีมงานติด Marker ให้ทำการ Calibration เครื่องแสกนก่อนใช้งานทุกครั้งเพื่อความแม่นยำครับ

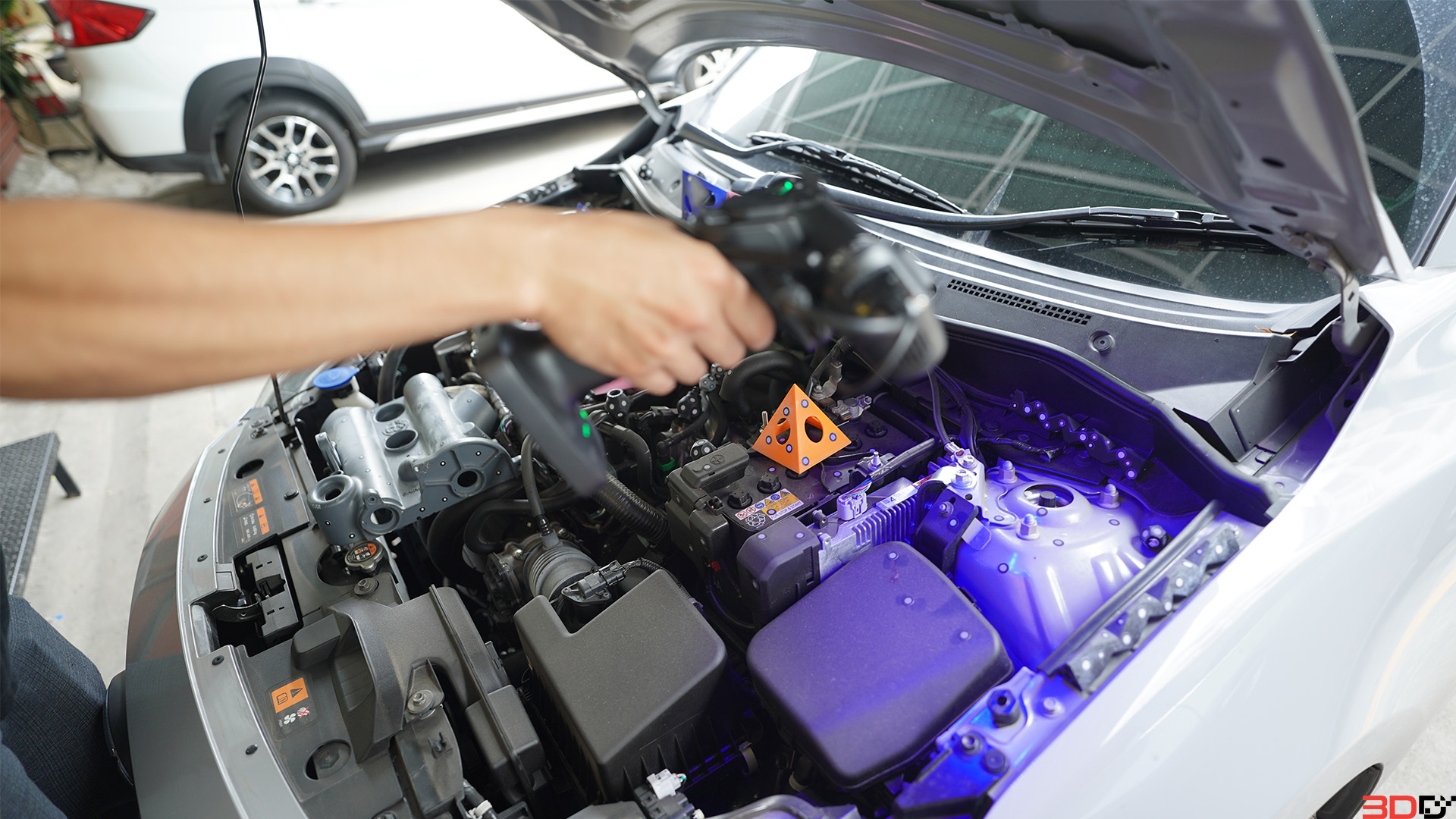

  • เมื่อติด Marker เสร็จแล้ว + Carlibration เสร็จแล้วทำการเริ่มงานแสกนได้เลย
  • สำหรับโหมดเลเซอร์แล้วไม่จำเป็นต้องพ่นแป้งครับ
  • ใช้ระยะเวลาแสกนประมาณ 10-15 นาที

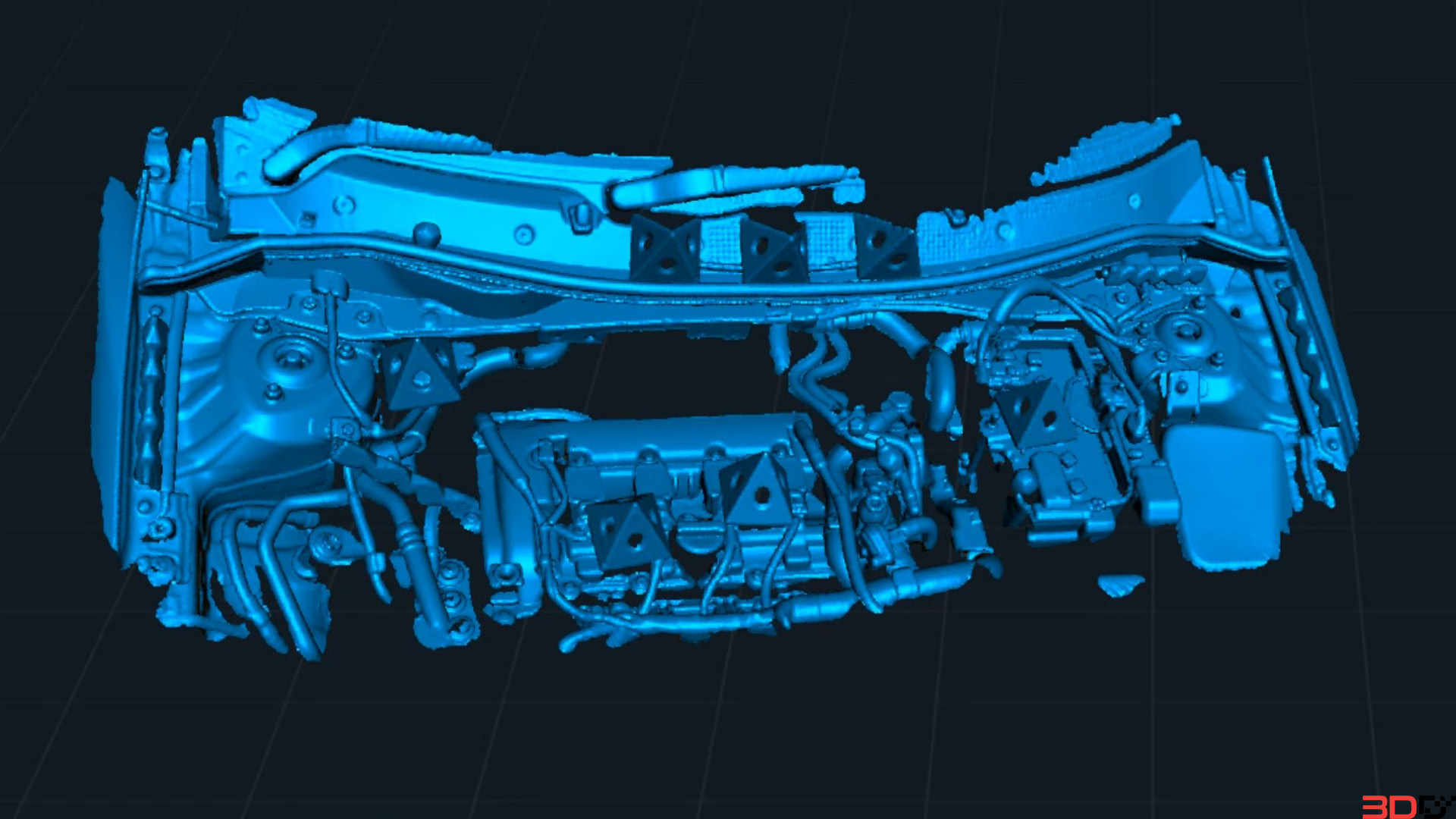

  • ไฟล์ที่ได้จากการแสกน เราจะ Export เป็นนามสกุล STL ครับ
  • ขนาดที่ได้จะเป็นขนาด 1 ต่อ 1 เลยความแม่นยำสูงมากครับ

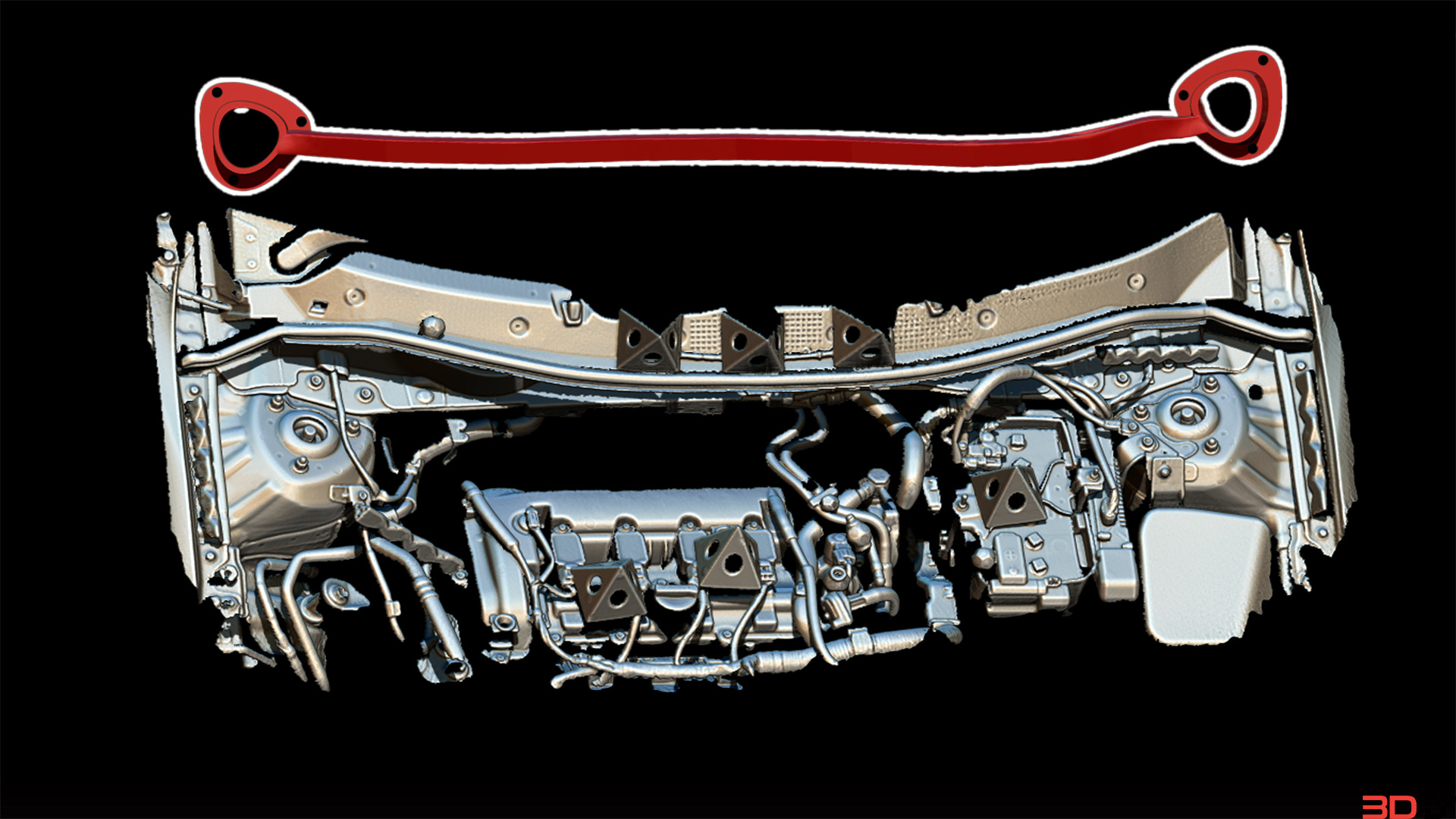

  • หลังจากนั้นนำไฟล์แสกนไปเข้าโปรแกรมเพื่อสร้าง โมเดลจำลอง ที่ค้ำโช้กอีกทีครับ

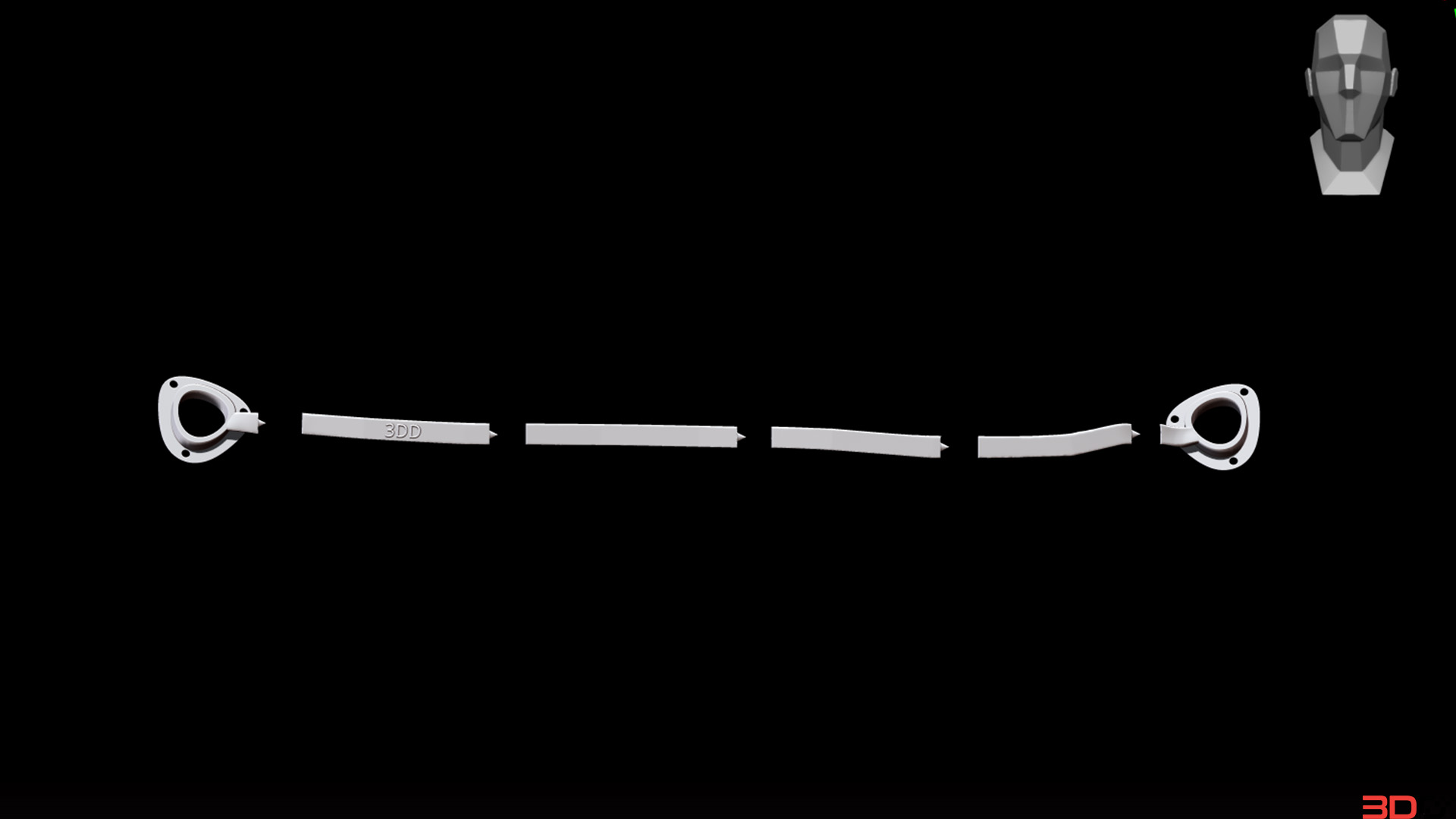

  • เสร็จแล้วตัวอย่างที่ค้ำโช้กครับ เนื่องจากชิ้นงานมีขนาดยาว เราจำเป็นต้องแบ่งชิ้นงาน เพื่อไปพิมพ์ 3 มิติ ครับ

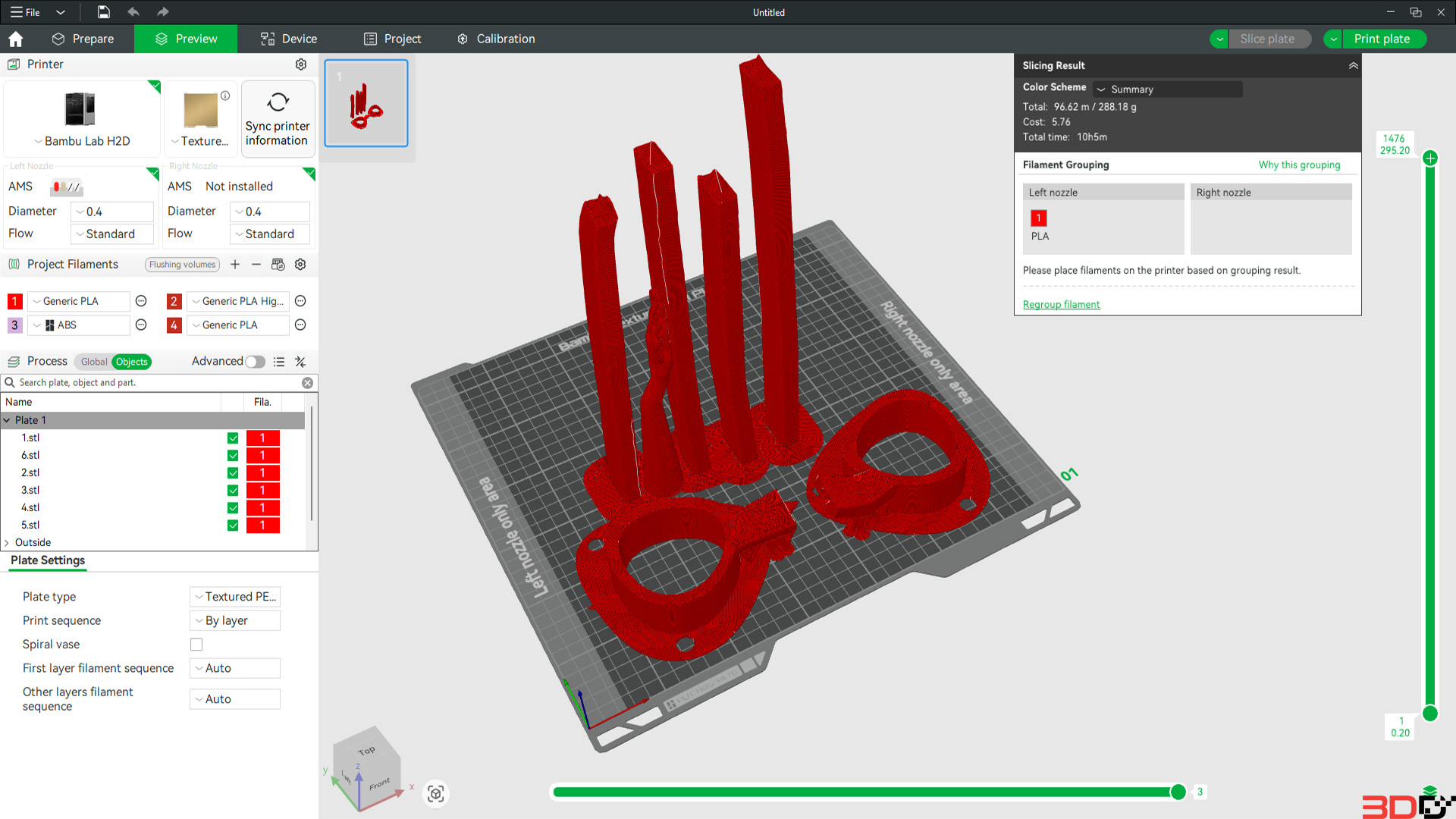

  • จะได้ทั้งหมดประมาณ 6 ชิ้นครับ นำไปพิมพ์กับเครื่องพิมพ์ Bambu Lab H2D
  • ใช้ระยะเวลาพิมพ์ไปประมาณ 10 ชั่วโมง 5 นาทีครับ วัสดุเป็น Speed PLA Pro ครับ

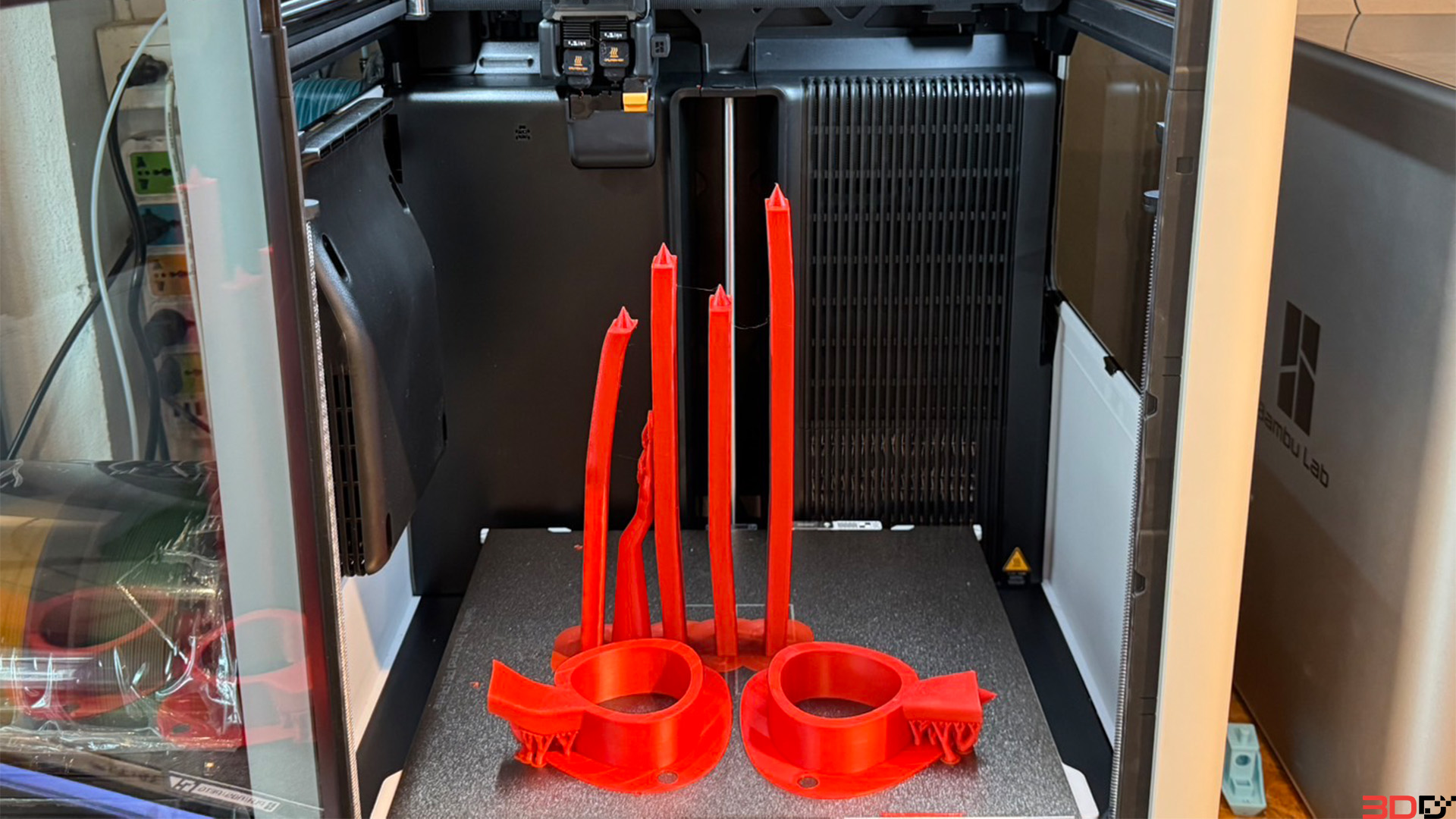

  • พิมพ์ตัวอย่างงานเสร็จแล้วครับ จะได้ทั้งหมด 6 ชิ้น
  • ชิ้นงานนำไปต่อกันด้วยกาวร้อนได้เลยครับ

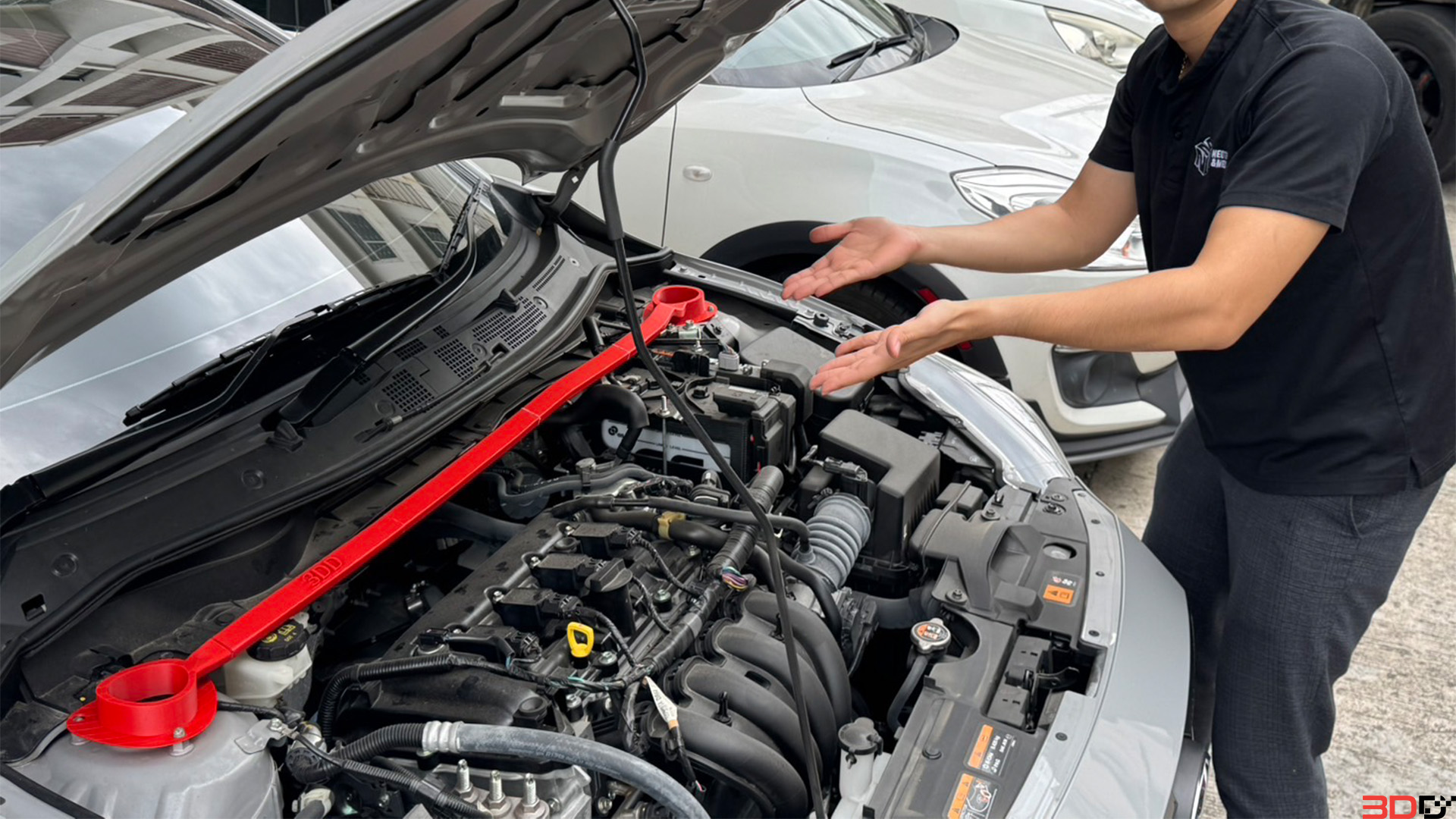

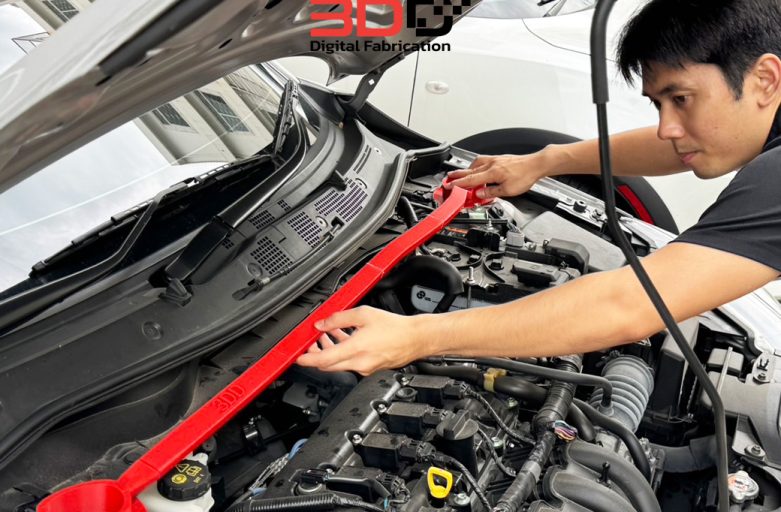

  • หลังจากนั้นลองไปประกอบกับรถจริงกันได้เลย
