Ray6 Smart Laser Machine – มาทำเครื่องดูดควันง่ายๆ กันครับ

Ray6 Smart Laser Machine – มาทำเครื่องดูดควันง่ายๆ กันครับ


วันนี้พวกเรา PRINT3DD มีผลงานมานำเสนอ จากเครื่อง Laser Machine โดยผลงานชิ้นนี้คือ เครื่องดูดควัน นั้นเอง โดยทางเราได้ออกแบบให้มีขนาดกระทัดรัด สามารถติดตั้งพัดลมเล็กๆ เพื่อดูดควัน เข้าไปในตัวเครื่องได้ เหมาะกับงาน บัดกรี หรือ งานที่มีควันไม่มากนัก สามารถพกพา เคลื่อนย้ายได้สะดวก ราคาไม่แพง และที่สำคัญช่วยลดมลพิษ ในห้องทำงาน หรือออฟฟิศได้เหมาะสมยิ่งนัก ไปเริ่มชมขั้นตอนการทำได้เลย !

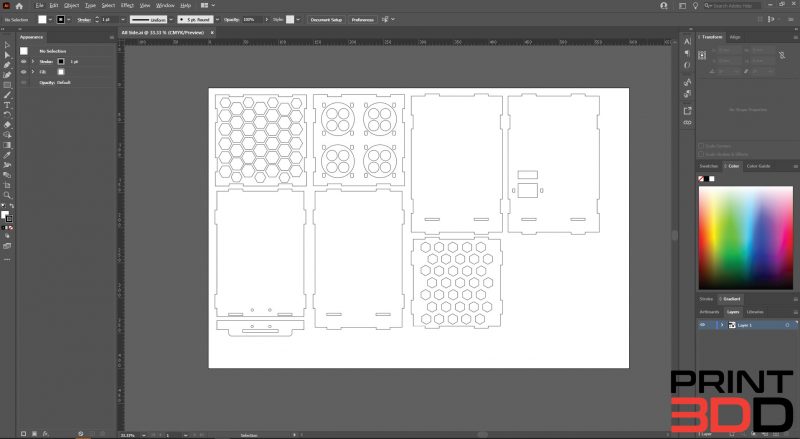

ออกแบบโครงสร้างด้วย Adobe Illustrator

โดยขั้นตอนแรก เราต้องออกแบบโครงสร้างกันก่อน โดยครั้งนี้เราได้ใช้โปรแกรม Adobe Illustrator ในการออกแบบ และสามารถ Export ไฟล์ เป็น Vector ได้ ทำให้เครื่อง Laser Machine ตัดเส้นได้คมยิ่งนัก !

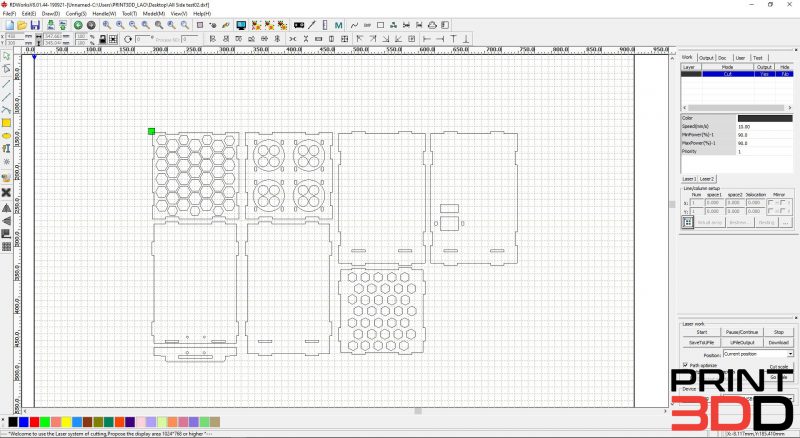

เปิดโปรแกรม RDWorksV8 แล้ว Import ไฟล์เข้ามา จะเห็นเป็นเส้นดังรูป

ขั้นตอนที่ต่อไป เปิดโปรแกรม RDWorksV8 แล้ว Import ไฟล์ Vector ที่ได้จากโปรแกรม Adobe Illustrator หลังจากนั้นตั้งค่า Power – Speed ตามความต้องการ ในที่นี้ตั้ง Power 90% – Speed 15 mm/s แล้ว Save File ลง USB Drive หลังจากนั้นนำไปเสียบกับเครื่อง Laser Machine แล้วไปสั่งตัดกันเลย !

แผ่นอคิริคหลังจากตัดเสร็จแล้ว ด้วย Ray 6 Laser Machine
แยกแผ่นอคิริคและลอกพลาสติกออก แล้วนำไปประกอบได้เลย

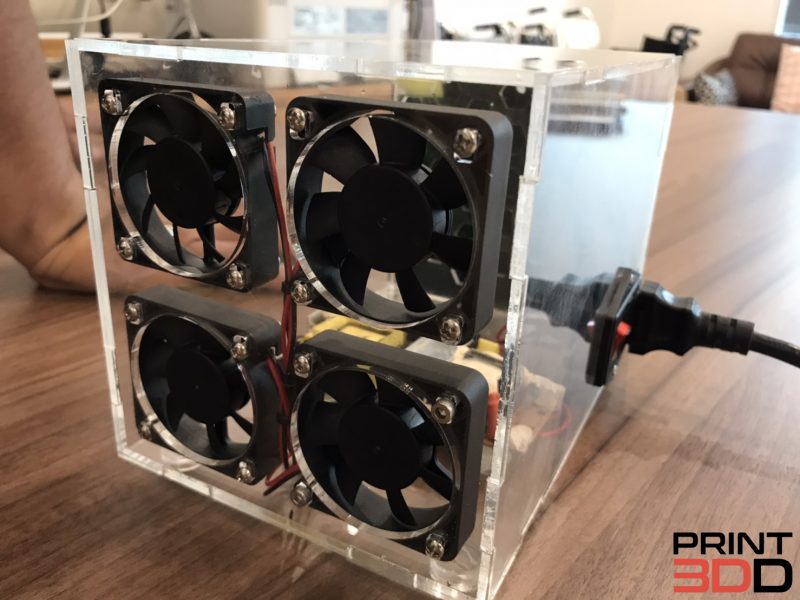

ติดตั้งพัดลม 4 ตัว สวิตซ์ เปิด-ปิด และหม้อแปลงไฟฟ้า

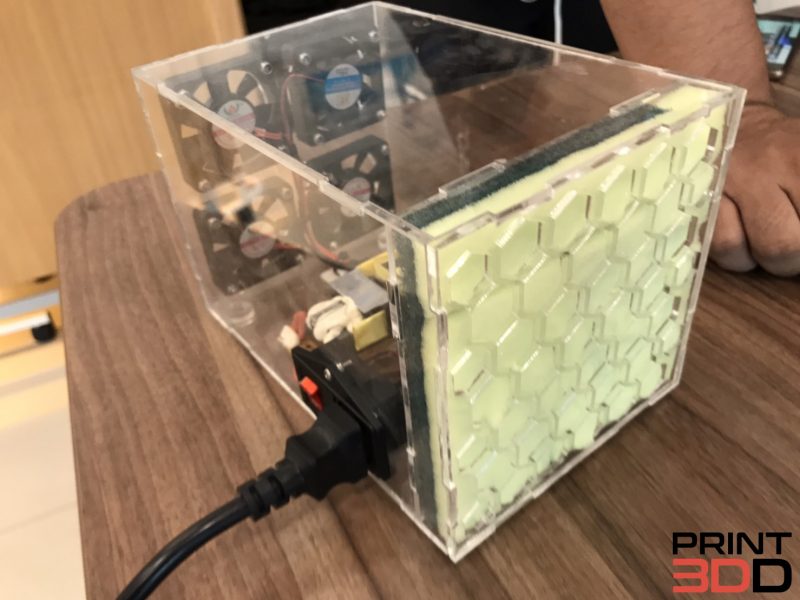

ใช้ฟองน้ำมาเป็น Filter ประหยัดเงินในกระเป๋า

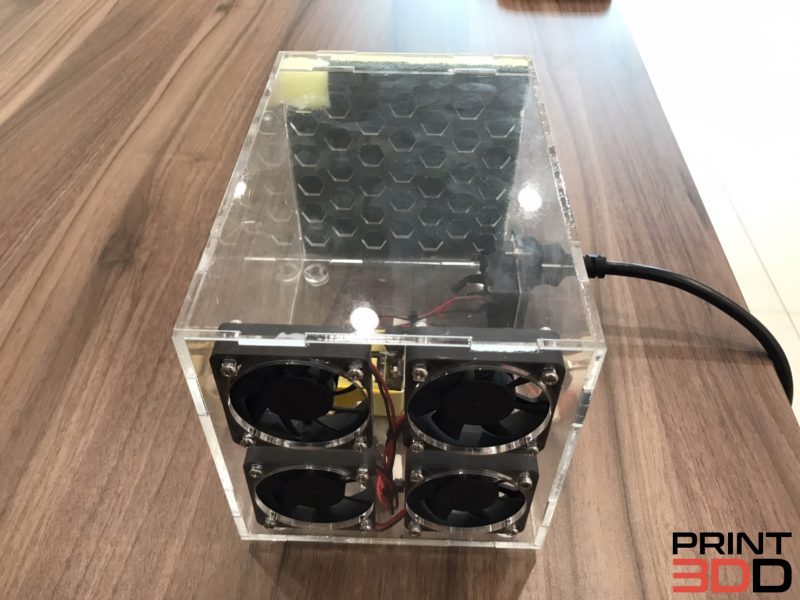

หน้าตาเครื่องดูดควัน ครับ

ไปชมคลิปวิดิโอกันเลย

เครื่องดูดควันราคาประหยัด ทำได้ง่ายๆ ด้วยแผ่นอคิริค เพื่อนๆสามารถเปลี่ยนแผ่น Filter ที่มีความระเอียดสูงๆ เข้าไปได้ ลองไปทำกันดูนะครับ
