GridfinityGenerator จัดระเบียบกล่องเครื่องมือช่างง่ายๆได้ด้วยตัวเอง

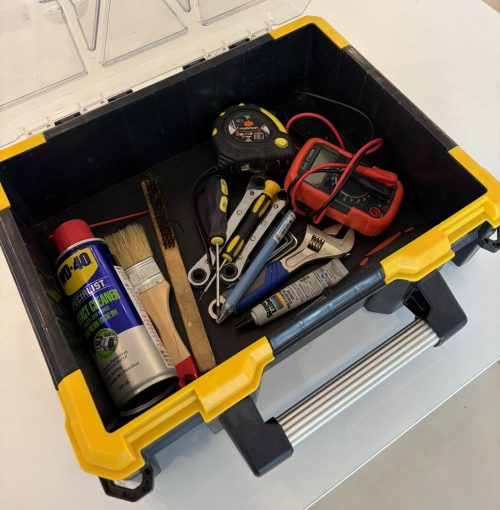

เคยไหมครับ? เวลาที่ต้องการใช้ไขควงเบอร์นี้ หรือประแจเบอร์นั้น แต่กลับต้องมานั่งคุ้ยหาในกล่องเครื่องมือที่ทุกอย่างกองรวมกันเป็นภูเขาขนาดย่อม จะพิมพ์ชิ้นงาน 3D มาช่วยจัดระเบียบกล่องเครื่องมือ การเขียนไฟล์ก็ช่างยุ่งยากและซับซ้อนเหลือเกิน แต่ปัญหาเหล่านี้จะหมดไปด้วยระบบจัดเก็บที่ชื่อว่า “Gridfinity” ที่ช่วยให้การจัดเก็บเครื่องมือเป็นระเบียบมากยิ่งขึ้น

วันนี้เราจะมาแนะนำให้รู้จักกับเว็บไซต์ gridfinitygenerator.com เครื่องมือสวรรค์สำหรับชาว 3D Printing ที่จะช่วยให้คุณออกแบบและพิมพ์กล่องจัดระเบียบเครื่องมือช่างได้ง่ายๆ โดยไม่ต้องพึ่งโปรแกรมออกแบบ 3D (CAD) ให้ปวดหัว!

🛠️ Gridfinity คืออะไร?

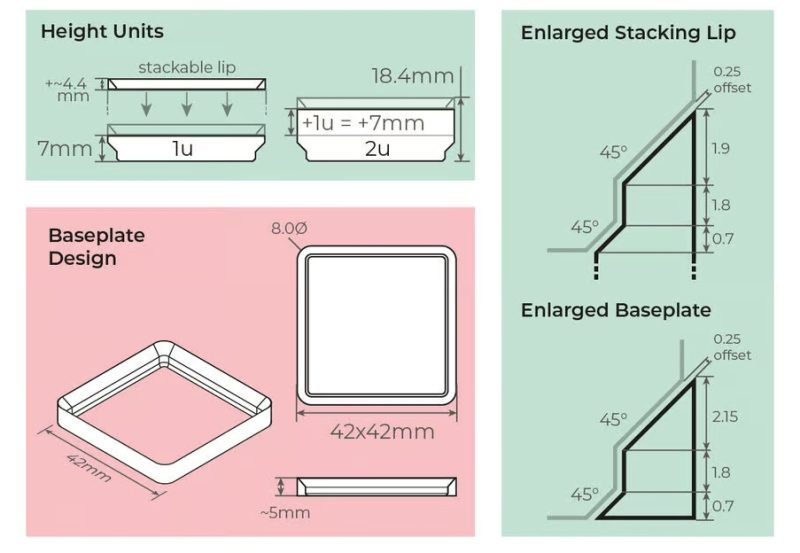

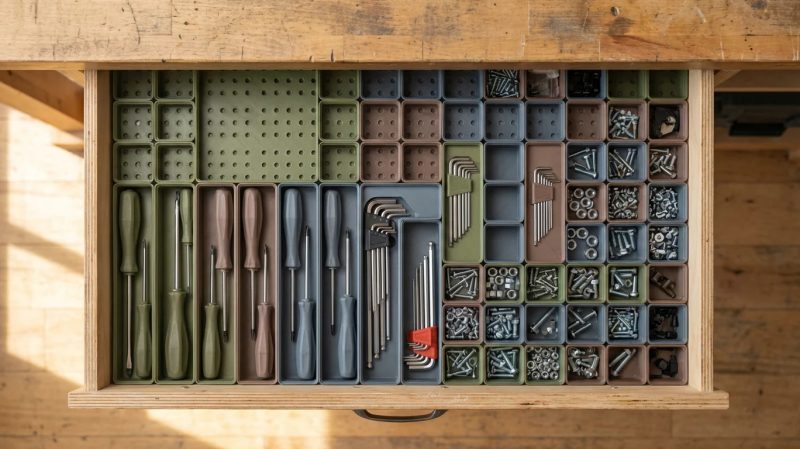

Gridfinity คือระบบจัดเก็บสิ่งของแบบโมดูลาร์ (Modular Storage System) แบบ Open-Source ที่คิดค้นโดย Zack Freedman หลักการทำงานของมันคล้ายกับตัวต่อเลโก้ ประกอบด้วย 2 ส่วนหลักคือ:

• Baseplate (แผ่นฐาน): เป็นตารางช่องๆ มาตรฐาน (ช่องละ 42×42 มม.)

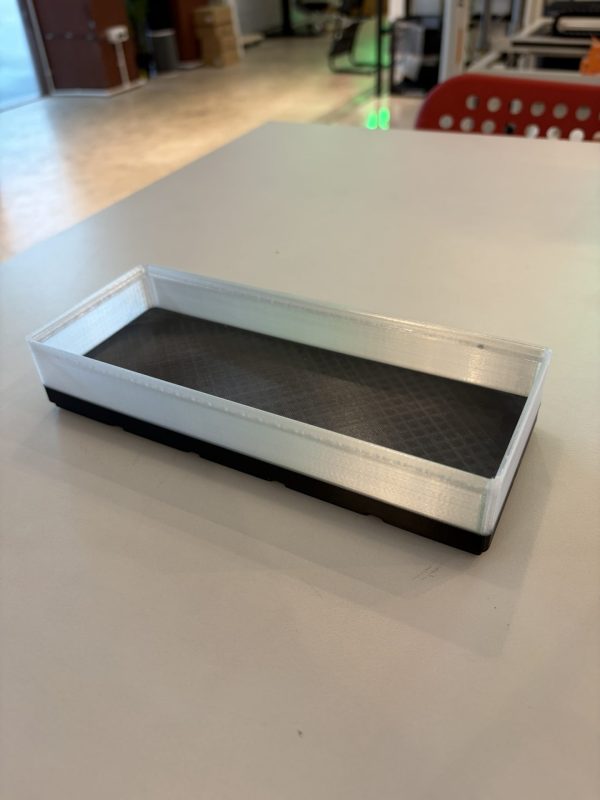

• Bins (กล่องใส่ของ): กล่องขนาดต่างๆ ที่ออกแบบฐานมาให้ล็อคลงตัวกับ Baseplate พอดีเป๊ะ สามารถวางซ้อนกันได้ และปรับเปลี่ยนตำแหน่งได้ตามใจชอบ

🌐 ทำไมต้องใช้ gridfinitygenerator.com?

แม้ Gridfinity จะเป็นระบบที่ยอดเยี่ยม แต่การจะสร้างไฟล์ 3D (STL) สำหรับกล่องแต่ละขนาดอาจจะยากสำหรับคนที่ไม่ถนัดใช้โปรแกรม CAD เว็บไซต์ gridfinitygenerator.com จึงเข้ามาแก้ปัญหานี้ให้หมดไป เพราะเป็นเครื่องมือบนหน้าเว็บ (Web-based Tool) ที่ใช้งานฟรีและตอบโต้ได้แบบเรียลไทม์ (Interactive) คุณแค่ใส่ตัวเลข กดตั้งค่า เว็บก็จะสร้างโมเดล 3D ให้พร้อมดาวน์โหลดทันที

💻 คู่มือการใช้งานเว็บ gridfinitygenerator.com แบบ Step-by-Step

เพื่อให้เห็นภาพและเริ่มต้นได้ง่ายที่สุด เรามาดูวิธีใช้งานเครื่องมือบนเว็บนี้กันครับ:

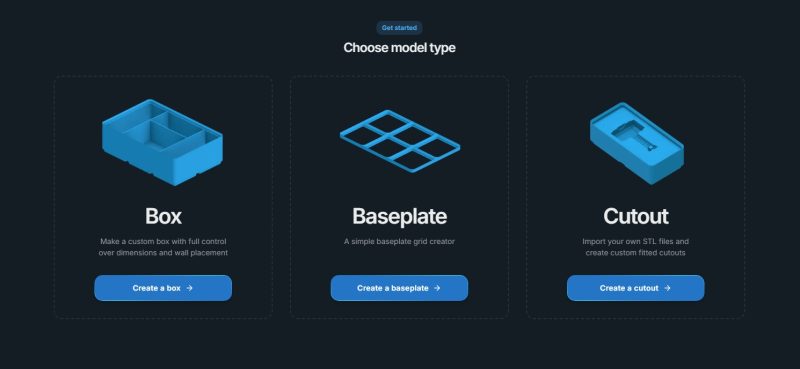

ขั้นตอนที่ 1: เลือกประเภทโมเดลที่ต้องการ (Choose Model Type)

เมื่อเข้ามาที่หน้าแรกของเว็บ คุณจะพบกับตัวเลือกการสร้างโมเดล 3 รูปแบบหลัก ได้แก่:

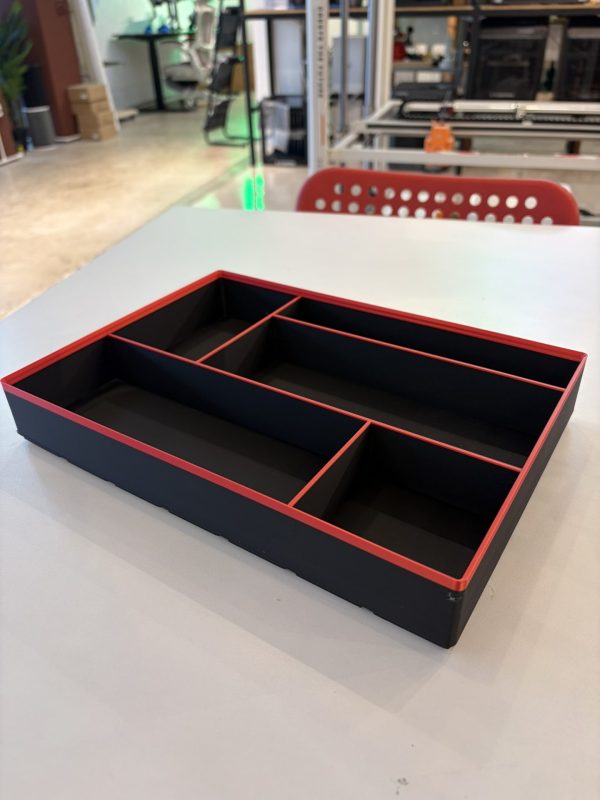

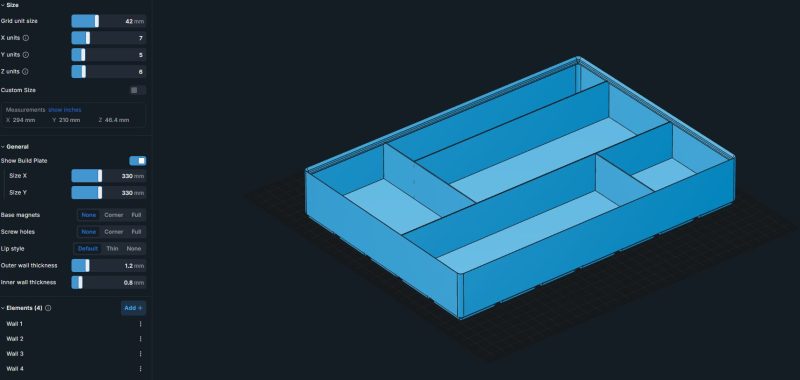

• Box: สำหรับสร้าง “กล่อง” สามารถตั้งค่าขนาด และจัดการเพิ่มผนังกั้นช่อง (Wall placement) ด้านในกล่องได้

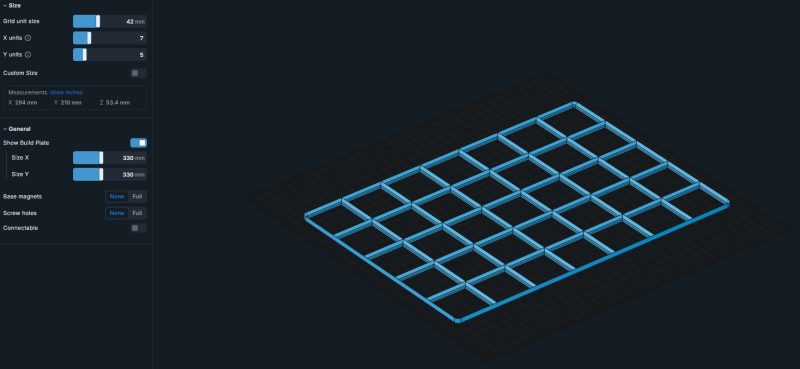

• Baseplate: สำหรับสร้าง “แผ่นฐานตาราง” เพื่อนำไปวางปูพื้นในลิ้นชัก
• Cutout: ฟีเจอร์เด็ดสุดๆ! คุณสามารถอัปโหลดไฟล์ 3D (STL) ของเครื่องมือช่างที่คุณมี เพื่อให้เว็บเจาะช่องเว้าลงบนกล่องให้พอดีกับรูปทรงเครื่องมือแบบเป๊ะๆ

ขั้นตอนที่ 2: ทำความเข้าใจระบบ “หน่วยวัด” (Units)

การตั้งค่าในเว็บนี้จะไม่ใช้การพิมพ์หน่วยมิลลิเมตรตรงๆ แต่จะใช้ระบบ “หน่วยของ Gridfinity” (Units) เพื่อให้ทุกชิ้นส่วนต่อเข้าด้วยกันได้พอดี:

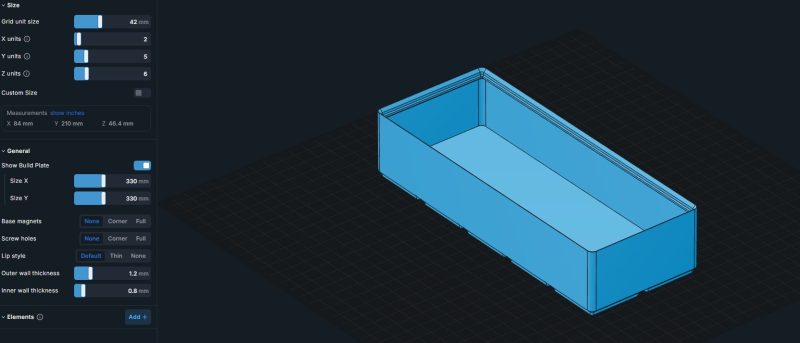

• แกน X และ Y (กว้าง/ยาว): 1 หน่วย (Unit) = 42 มิลลิเมตร (เช่น ถ้าตั้งค่า X=2, Y=3 กล่องจะมีขนาดกว้าง 84 มม. และยาว 126 มม.)

• แกน Z (ความสูง): 1 หน่วย (Unit) = 7 มิลลิเมตร (ไม่ต้องห่วงเรื่องขอบล็อคหรือฐานด้านล่าง เพราะระบบจะเผื่อความหนาและสร้างขอบสำหรับวางซ้อนมาให้โดยอัตโนมัติ)

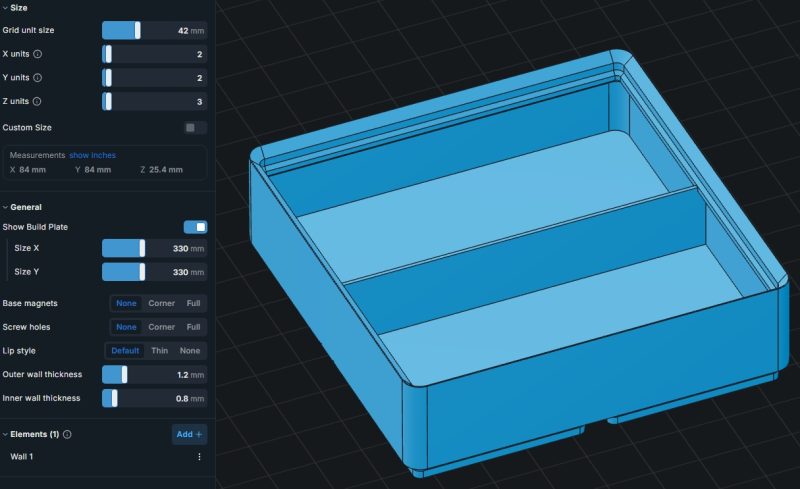

ขั้นตอนที่ 3: ปรับแต่งและเช็คโมเดลผ่านหน้าต่าง 3D (Editor)

เมื่อเลือกโมเดลและปรับค่าผ่านแถบเลื่อน (Slider) แล้ว คุณสามารถตรวจสอบความถูกต้องของชิ้นงานได้แบบเรียลไทม์:

• คลิกเมาส์ซ้ายค้างแล้วลาก: เพื่อหมุนดูโมเดลรอบทิศทาง

• คลิกเมาส์ขวาค้างแล้วลาก: เพื่อเลื่อนหน้าจอ (Pan) ซ้าย-ขวา ขึ้น-ลง

• เลื่อนลูกกลิ้งเมาส์ (Scroll): เพื่อซูมเข้าและซูมออก

ขั้นตอนที่ 4: การส่งออกไฟล์ไปพิมพ์ (Export STL)

เมื่อคุณปรับแต่งขนาดกล่อง หรือแผ่นฐานจนเป็นที่พอใจแล้ว ให้มองไปที่ มุมซ้ายบนของหน้าจอ จะมีปุ่ม “Export” ให้คลิกเพื่อดาวน์โหลดโมเดลออกมาเป็นไฟล์นามสกุล .stl ซึ่งเป็นไฟล์มาตรฐานที่นำไปใช้งานต่อได้ทันที

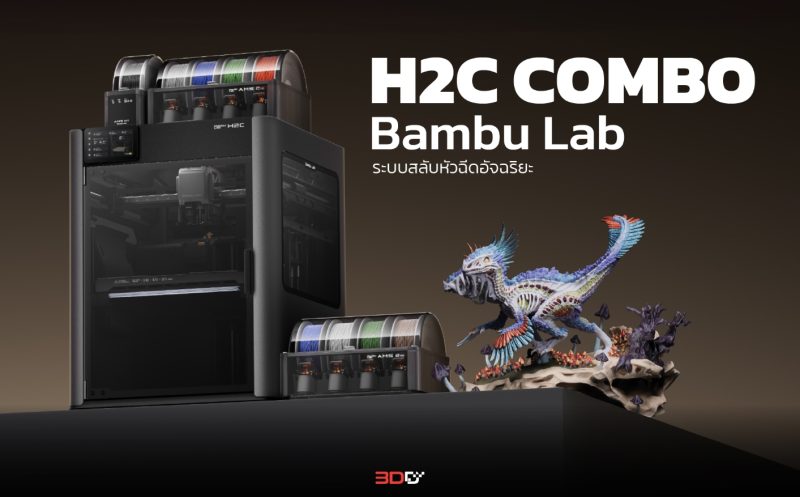

👑 ไอเทมลับแนะนำ: พิมพ์ Gridfinity ให้เป๊ะ ล็อคสนิทด้วยเครื่องพิมพ์ “Bambu Lab H2C“

ปัญหาคลาสสิกของคนที่พิมพ์งานประเภทตัวต่อ โมดูลาร์ หรือ Gridfinity คือ “พิมพ์ออกมาแล้วต่อไม่เข้า” หรือ “หลวมเกินไป” ซึ่งมักเกิดจากเครื่อง 3D Printer ที่มีความแม่นยำไม่พอ (Dimensional Accuracy ต่ำ) ทำให้ต้องมานั่งปรับตั้งค่า (Calibrate) กันจนปวดหัว

หากคุณอยากข้ามความวุ่นวายเหล่านั้น ขอแนะนำเครื่องพิมพ์ 3D ระดับแฟล็กชิป Bambu Lab H2C ที่เกิดมาเพื่อตอบโจทย์งานที่ต้องการความแม่นยำสูงโดยเฉพาะ เบื้องหลังความเป๊ะของเครื่องรุ่นนี้มาจากเทคโนโลยีสุดล้ำ ดังนี้:

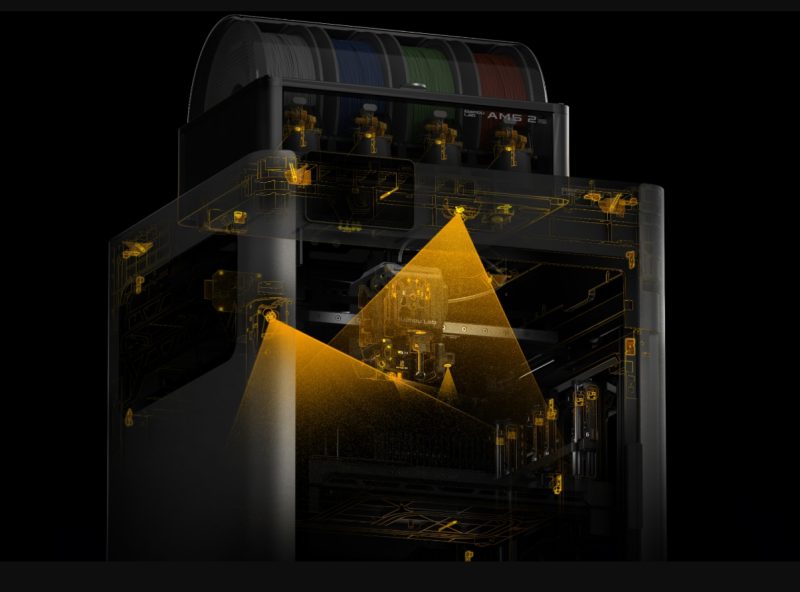

• แม่นยำระดับเส้นผมด้วย Vision Encoder: เครื่อง H2C มีระบบเซนเซอร์และ AI ที่คอยตรวจจับการเคลื่อนที่ของหัวพิมพ์ ทำให้มีความแม่นยำสูงถึงระดับ 50 ไมครอน (μm) (เล็กกว่าเส้นผมมนุษย์เสียอีก!) งานที่พิมพ์ออกมาจึงมีสัดส่วนตรงตามหน้าจอเป๊ะๆ ทำให้ Bins และ Baseplate ล็อคเข้ากันได้สนิทแบบไม่ต้องฝืน

• ระบบ Auto-Calibration อัจฉริยะ: ลืมการใช้กระดาษมานั่งสอดเพื่อตั้งระดับฐานพิมพ์ (Bed Leveling) หรือกะระยะ Z-offset ด้วยสายตาไปได้เลย เครื่องจะใช้เซนเซอร์วัดระดับและชดเชยค่าความคลาดเคลื่อนทางกลไกให้เองแบบอัตโนมัติก่อนพิมพ์ทุกครั้ง

• โครงสร้างอะลูมิเนียมและเหล็กสุดแกร่ง: ด้วยตัวถังที่หนาแน่น ช่วยซับแรงสั่นสะเทือนได้ดีเยี่ยม แม้จะพิมพ์ด้วยความเร็วสูงสุดถึง 1000 mm/s ชิ้นงานก็ยังออกมาเนียนกริบ ไร้รอยคลื่นสั่น (Ghosting) ที่มักจะทำให้ขนาดของชิ้นงานบิดเบี้ยว

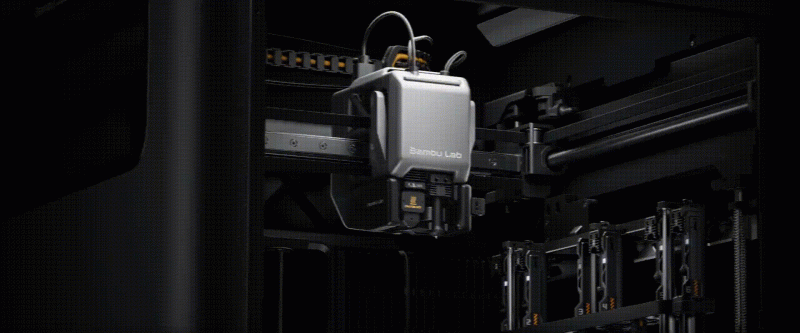

• เทคโนโลยี Vortek Hotend Change System: ระบบหัวฉีดอัจฉริยะที่ควบคุมการไหลของพลาสติกได้อย่างสม่ำเสมอ และหากคุณอยากพิมพ์กล่องเครื่องมือแบบแยกสี (Multi-color) เพื่อแบ่งหมวดหมู่เครื่องมือให้ชัดเจน ก็สามารถสลับสีและวัสดุได้แบบลื่นไหลสุดๆ

สรุปง่ายๆ คือ Bambu Lab H2C ถูกออกแบบมาให้พร้อมใช้งาน (Plug & Play) อย่างแท้จริง แค่โหลดไฟล์จาก GridfinityGenerator โยนเข้าโปรแกรม Slicer ตั้งค่าพื้นฐาน แล้วสั่งพิมพ์ได้เลย คุณจะได้กล่องเครื่องมือที่สวยเนียนและขนาดถูกต้องตั้งแต่รอบแรก!

🚀 นำไปลงมือทำจริง: จากหน้าเว็บสู่กล่องเครื่องมือของคุณ

เมื่อพร้อมทั้งไฟล์และเครื่องพิมพ์แล้ว ก็มาลุยกันเลย!

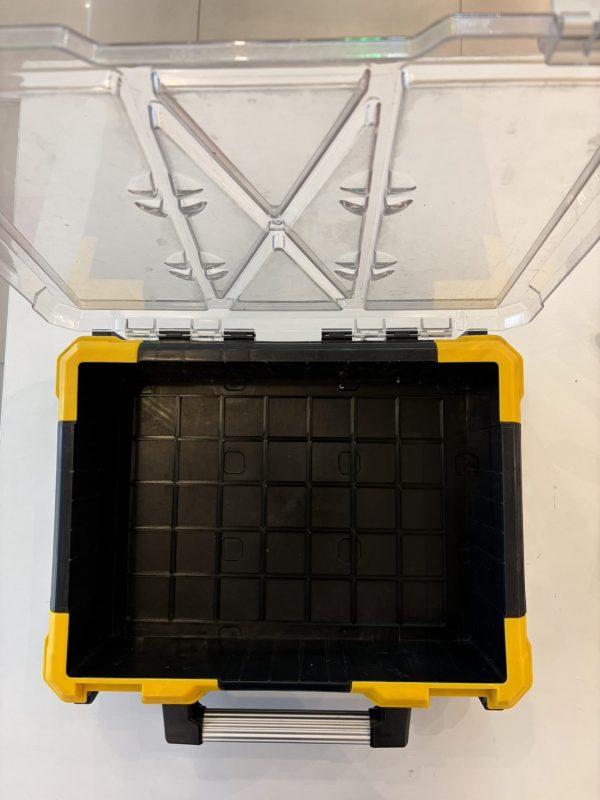

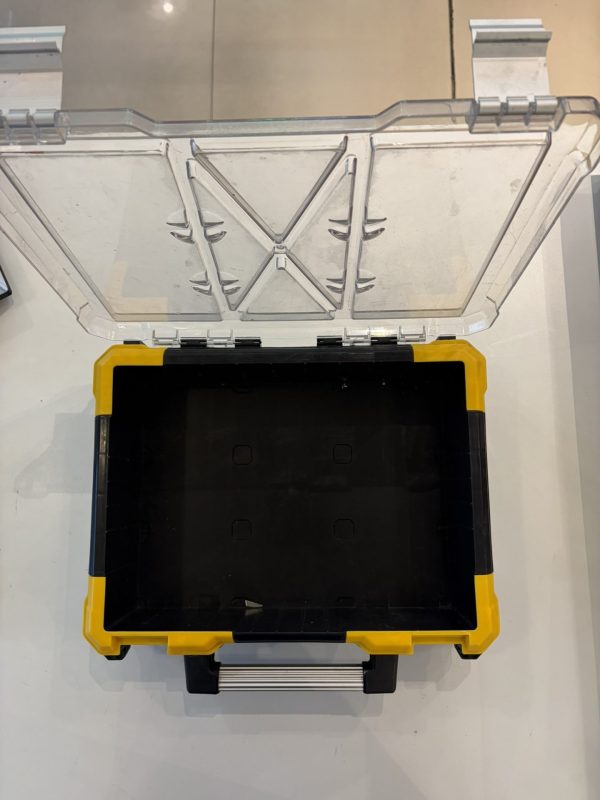

1. วัดขนาดลิ้นชัก: ใช้ตลับเมตรวัดความกว้าง/ความยาวของพื้นที่ลิ้นชัก แล้วนำไปหารด้วย 42 เพื่อหาว่าจะต้องสร้าง Baseplate ในเว็บขนาดกี่ Unit (X, Y)

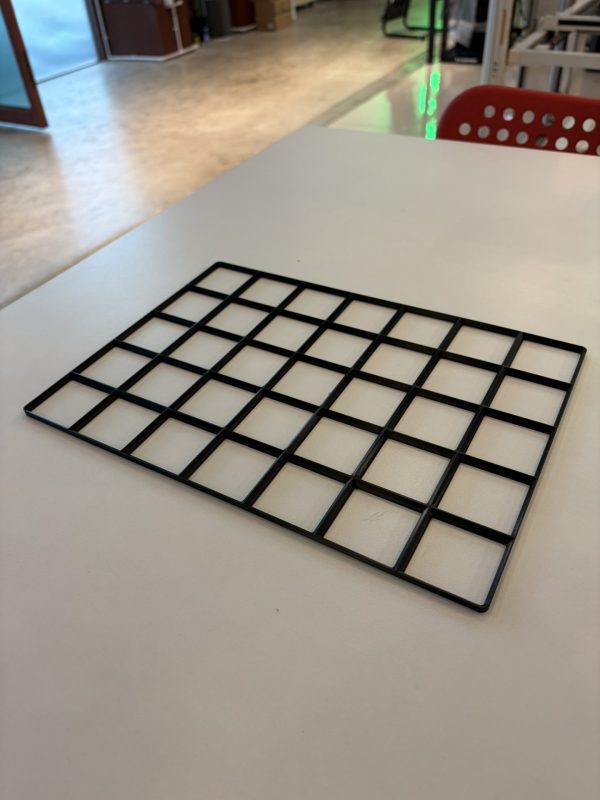

2. พิมพ์แผ่นฐาน (Baseplate): โหลดไฟล์ Baseplate จากเว็บ นำไปสไลซ์ และใช้เครื่อง H2C พิมพ์ออกมาก่อนเพื่อปูพื้น

3. ประเมินเครื่องมือและสร้างกล่อง (Box/Cutout): แยกหมวดหมู่ น็อต, สกรู, ประแจ หรือไขควง แล้วเข้าไปสร้างกล่องในหมวด Box หรือใช้ Cutout กำหนดขนาดตามไซส์ของเครื่องมือ

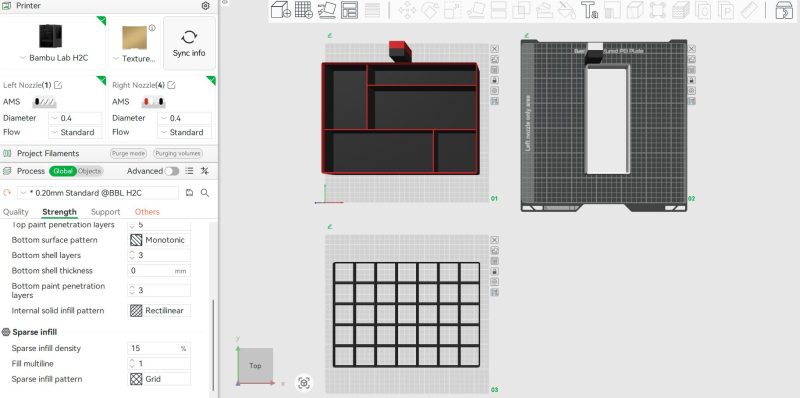

4. ตั้งค่า Slicer ก่อนพิมพ์: * วัสดุ (Material): ใช้ PLA หรือ PETG (ถ้ากล่องต้องอยู่ในรถหรือที่ร้อน แนะนำ PETG)



   1. • Infill: ประมาณ 10-15%

      • Support: ระบบ Gridfinity ออกแบบมาให้ ไม่ต้องใช้ Support (Print-in-place) ประหยัดเวลาพิมพ์ได้มาก

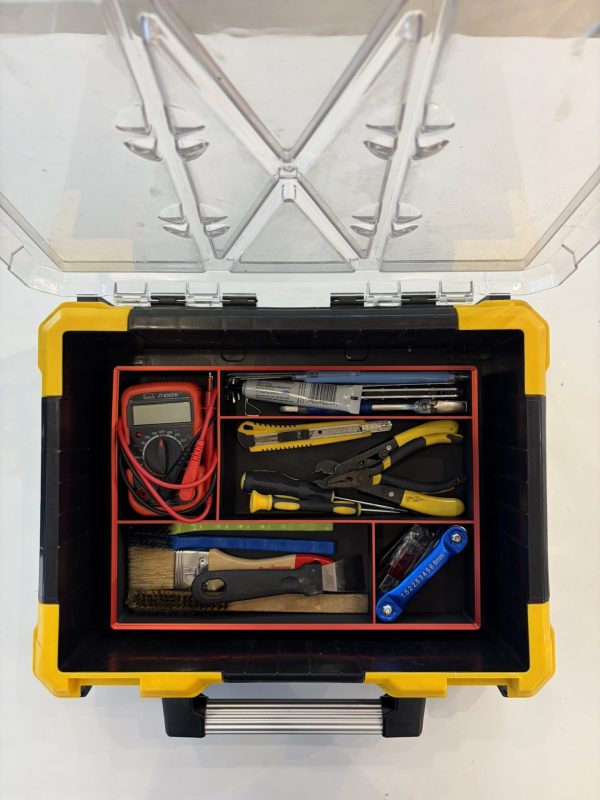

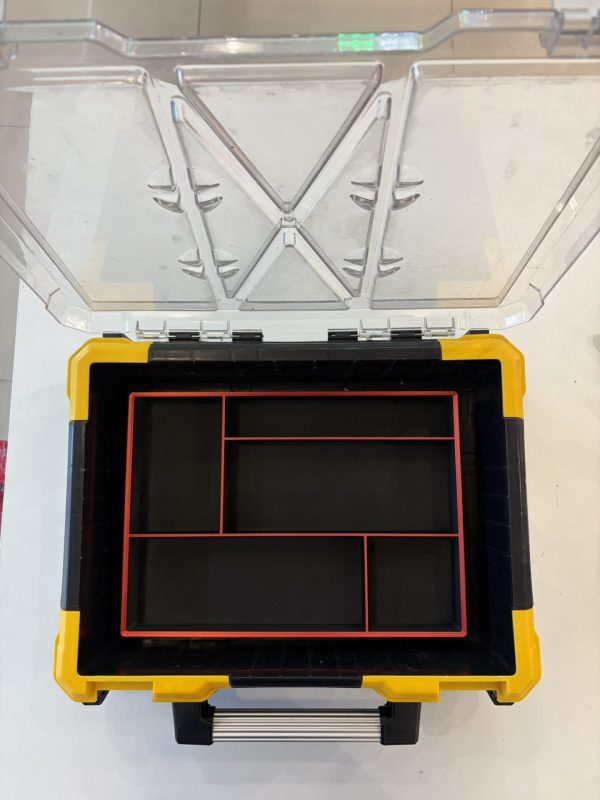

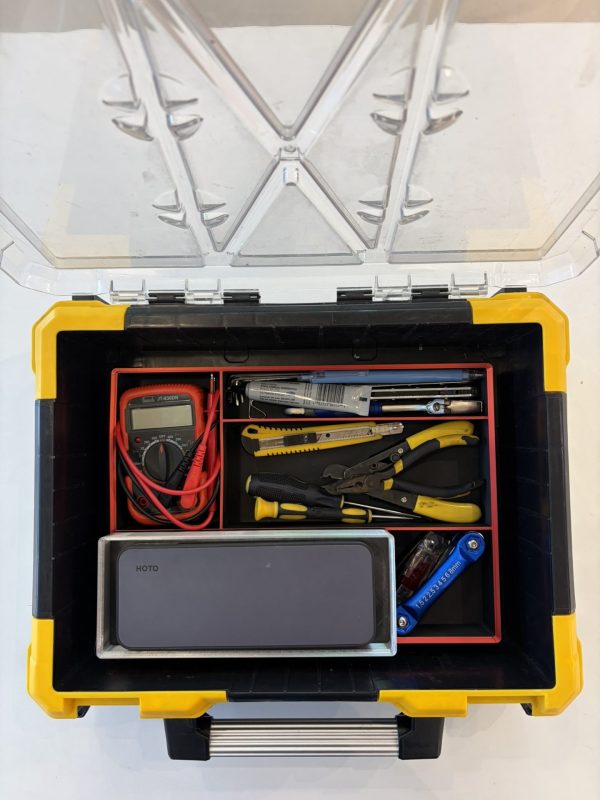

5. ประกอบร่าง! นำ Baseplate ไปวางรองพื้นลิ้นชัก และนำกล่องที่พิมพ์เสร็จมาเรียงต่อเข้าด้วยกัน ก็สามารถจัดเก็บเครื่องมือได้อย่างเป็นระเบียบ!!

💡 สรุป

การจัดกล่องเครื่องมือด้วย Gridfinity ควบคู่กับเว็บไซต์ gridfinitygenerator.com จะเปลี่ยนประสบการณ์การทำงานช่างหรือการออกแบบของคุณไปตลอดกาล ยิ่งถ้าคุณใช้เครื่องพิมพ์ที่แม่นยำและล้ำสมัยอย่าง Bambu Lab H2C โปรเจกต์นี้ก็จะยิ่งลื่นไหล ไร้ความหงุดหงิดจากการต้องพิมพ์แก้ซ้ำแล้วซ้ำเล่า

คุณจะหยิบจับเครื่องมือได้ไวขึ้น ทำงานเป็นระเบียบขึ้น และสามารถขยายหรือปรับเปลี่ยนกล่องได้เรื่อยๆ หากมีเครื่องมือใหม่ๆ เพิ่มเข้ามาในอนาคต หยิบตลับเมตร เปิดเว็บ และวอร์มเครื่อง 3D Printer ของคุณให้พร้อม แล้วมาบอกลาความรกของกล่องเครื่องมือช่างกันเถอะครับ!
