พิมพ์ป้ายไฟ 3 มิติสุดคูล! ด้วยเส้นโปร่งแสง | Bambu Translucent

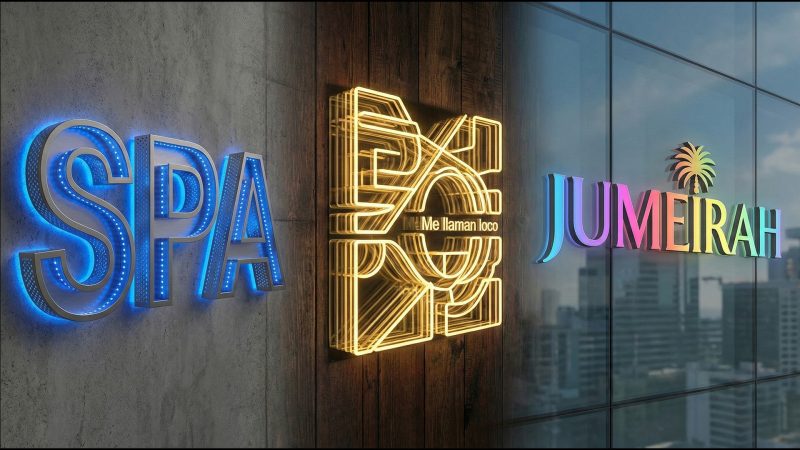

ในยุคที่เทคโนโลยีถูกน้ำมาใช้สร้างความตื่นตา ดึงดูสายตา ความสนใจของผู้คน ที่ไหนมีการแสดงแสงสีที่อลังการกว่าย่อมดึงดูผู้คนมารวมตัวกันได้มากกว่า และตามเมืองใหญ่ หนึ่งในเแสงสีที่ช่วยสร้างสีสัน
ได้ดีอย่างมากเลยนั่นก็คือ “ป้ายไฟ”

ถ้าใครเคยดูคลิปสั้นตามplatform ต่างๆ เกี่ยวกับการทำป้ายไฟของทางฝั่งจีนมาก็คงเห็นใช่มั้ยครับว่าแข่งกันเดือดมาก ว่าใครทำได้เจ๋งกว่า บางคนทำเป็นกระจกสะท้อนให้มีมิติลึกลงไปไม่ส้นสุด บางคน
ติดแผง LED ให้สามารเปลี่ยนกราฟฟิคแบบอลังการได้ เพราะแน่นอนว่าป้ายไฟเป็นสิ่งสำคัญที่จะช่วยดึงดูดสายตาและความสนใจ เพื่อโมษณาชื่อร้าน หรือธุรกิจให้ผู้คนรู้จัก พบเห็น จดจำมากขึ้น
ฉะนั้นการทำป้ายไฟจึงสำคัญ ยิ่งทำให้มีลูกเล่น มีเอกลักษณ์ที่ดึงดูดความสนใจได้มากเท่าไหร่ก็ยิ่งเป็นป้ายที่เจ๋งมากเท่านั้น

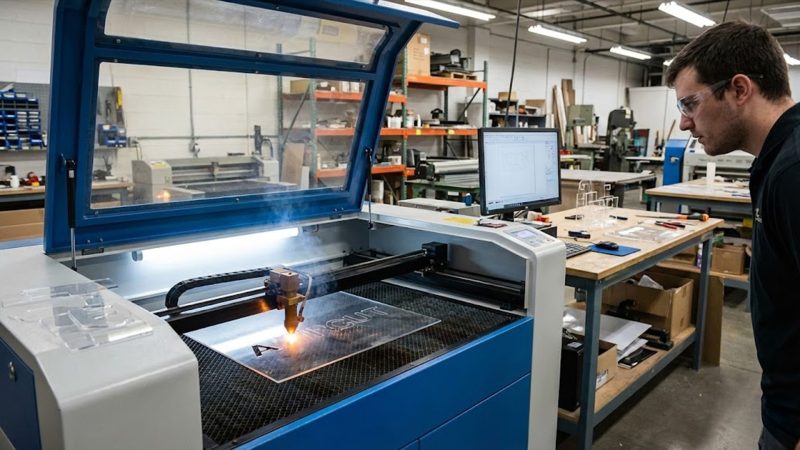

ปกติแล้วการทำป้ายไฟก็จะเป็นการออกแบบและตัด แผ่นอะคริลิก ด้วยเลเซอร์หรือ CNC ให้ได้รูปตามแบบ จากนั้นติด ไฟ LED เส้นหรือโมดูล LED ไว้ด้านหลังหรือด้านในตัวป้าย แล้วประกอบทุกชิ้น
เข้าด้วยกัน ปิดขอบให้เรียบร้อย และทดสอบไฟให้แสงออกมาสม่ำเสมอก็เป็นอันเสร็จ ซึ่งเป็นวิธีปกติในการผลิต แต่วันนี้ 3DD เรามีอีกหนึ่งไอเดียการผลิตป้ายไฟในอีกวิธี ที่อยากมาแชร์นั่นก็คือ
” การทำป้ายไฟด้วย 3D Printer “ นั่นเอง

• ไอเดียทำป้ายไฟด้วย 3D Printer
• โปรเจ็คป้ายไฟ 3 มิติ
• ขอแนะนำ PLA Translucent เส้นโปร่งแสง
• สร้างไฟล์โลโก้ 3 มิติ
• ลงสีโมเดลเพื่อพิมพ์หลายสี
• ตั้งค่าและสั่งพิมพ์
• ติดตั้งไฟ-ประกอบ ผลงานเสร็จสมบูรณ์

ไอเดียทำป้ายไฟด้วย 3D Printer
มาถึงตรงนี้หลายคนก็น่าจะสงสัยใช่มั้ยครับ ว่าทำไมต้องทำป้ายไฟด้วย 3D Print ด้วยล่ะ? ในเมือวิธีเดิมใช้ Laser/CNC ตัดอะคริลิค ก็เป็นวิธีที่ดีอยู่แล้ว ทั้งแม่นยำสูง และผลิตได้ไว เป็นจำนวนมาก
นั่นก็จริงอยู่ครับ ในเชิงการผลิตเชิงธุรกิจก็ยังเป็นวิธีที่ดีที่สุดอยู่ แต่ว่าการใช้ 3D Print ผลิตนั้นแม้ว่าจะใช้แวลามากกว่า แต่ว่าเราสามารถต่อยอดไอเดียได้มากกว่าเยอะเลย ลองคิดดูว่าถ้าเราใช้วิธีตัด

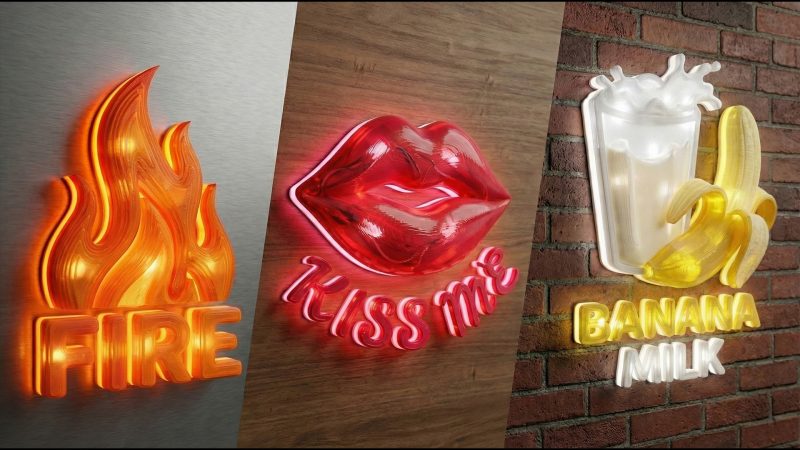

อะคริลิกแบบเดิมเราก็จะทำได้แต่ป้ายไฟแบบเรียบๆ แต่ถ้าเราใช้ 3D Printer ทำป้ายไฟ เราจะเพิ่มมิติให้กับป้ายไฟเรายังไงก็ได้ เช่น เพิ่มพื้นผิวลวดลายไฟ ลายหิน หรือทำป้ายไฟแบบ 3 มิติที่สามารถ
มองเห็นได้ทุกทิศทางก็เจ๋งไปอีกแบบ ทั้งหมดนี้ล้วนเป็นไอเดียที่ต่อยอดได้จากการใช้ 3D Print ทำป้ายไฟ เห็นแล้วใช่มั้ยครับว่าการทำป้ายไปด้วย 3D Print นั้นน่าสนใจยังไง ไม่รอช้าเราไปเริ่มโปรเจ็ค
ของเรากันเลย

โปรเจ็คป้ายไฟ 3 มิติ
ถ้าจะทำป้ายไฟทั้งทีจะให้ทำเหมือนใครได้ไง ป้ายไฟที่เราจะทำวันนี้จะเป็นป้ายไฟแบบ 3 มิติ ที่สามารถมองเห็นได้จากทุกทิศทาง เพราะป้ายไฟของเราจะตั้งอยู่บนแท่นไม่ได้ยึดกับกรอบที่เป็นพื้นหลัง
เหมือนคนอื่น โดยสิ่งที่จะนำมาสร้างป้ายไฟนั้นก็คือโลโก้ “12” เนื่องในโอกาสครบรอบ 12 ปีของร้าน 3DD ของเรานั่นเอง

แต่แรกสิ่งที่ขาดไม่ได้เลย ก่อนที่จะเริ่มทำป้ายไฟของเรา ซึ่งชื่อก็บอกอยู่แล้วนั่นก็คือตัวไฟ LED นั่นเองที่เป็นตัวให้ความสว่าง สร้างเอฟเฟคแสงสีที่แตกต่างเพื่อสร้างความดึงดูด แต่ถ้าเราไม่ได้มีไฟ LED

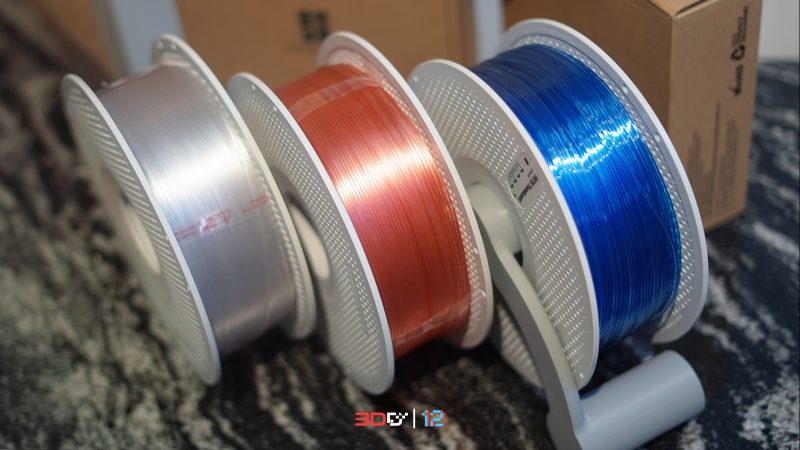

หลายสีล่ะจะทำยังไง? สิ่งที่เราจะนำมาเป็นตัวช่วยให้ป้ายไฟของเรามีสีได้นั่นก็คือเส้น Filament น้องใหม่ที่่ 3DD เพิ่งเอาเข้ามาอย่างเส้น PETG Translucent หรือ เส้นโปร่งแสงจาก Bambu Lab นั่นเอง
ที่มีมาทั้งหมด 3 สีคือ Pink, Light Blue และ Clear

ขอแนะนำ PLA Translucent เส้นโปร่งแสง

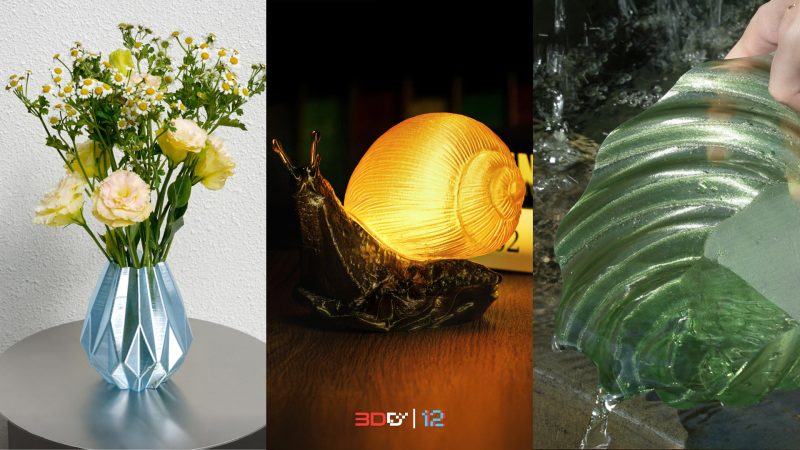

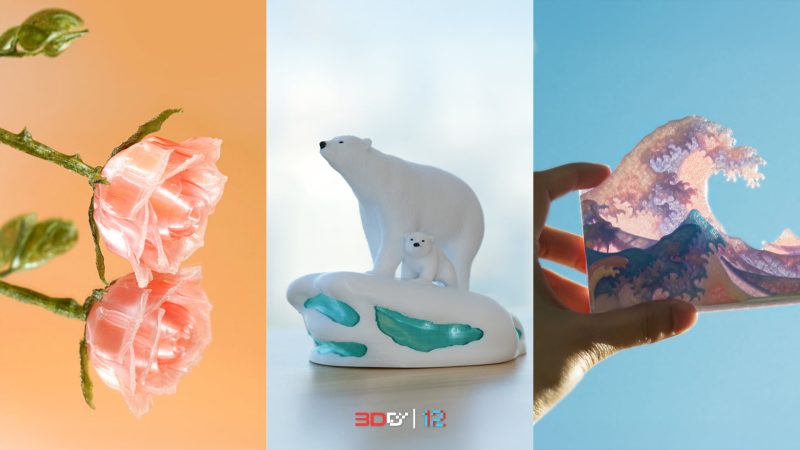

เส้นโปร่งแสง คุณสมบัติก็คือสามารถส่องแสงผ่านให้สว่างเป็นสีของเส้นได้ หรือถ้าเราพิมพ์บางๆ ก็จะมองทะลุได้แบบเบลอๆ ก็ตามชื่อเลยครับเป็นเส้นโปร่งใสไม่ใช่เส้นโปร่งแสง ฉะนั้นก็จะไม่ได้ใสปิ้ง
ออกไปทางใสขุ่น แต่ก็สวยใช้ได้ เหมาะกับการเอาไปทำเป็น โคมไฟ ชิ้นส่วนโมเดลบางๆที่อยากให้มองทะลุได้ เช่น ส่วนที่เป็นกระจก กลีบดอกไม้ ผ้า หรือชิ้นส่วนโมเดลที่อยากให้เป็นวัสดุที่มีลักษณะพิเศษ
หรือเป็นชิ้นส่วนที่จะไปติดตั้งกับไฟ LED อย่างเส้นพลัง สายฟ้า อัญมณีต่างๆ ถือเป็น Material ที่ช่วยต่อยอดไอเดียเพิ่มความสร้างสรรค์ให้กับงานโมเดลได้อีกมาก ขึ้นอยู่ไอเดียสร้างสรรค์
ของแต่ละคนเลยครับ

และข้อดีอีกหนึ่งอย่างของการใช้ 3D Print ในการผลิตป้ายไฟนั่นคือการที่เราสามารถผสมสี/วัสดุได้ทำให้ป้ายไฟของเราวันนี้จะพิเศษขึ้นด้วยการพิมพ์ผสม 2 สีระหว่างเส้น Translucent Pink
และ Light Blue ฉะนั้นป้ายไฟของเราจะไม่ใช่แค่แสงไฟที่วางเป็นรูปตัวอักษรธรรมดาเท่านั้นแต่จะเหมือนเป็นกล่องไฟที่เรืองแสงจริงๆ หรือคล้ายๆโคมไฟนั่นเอง

สร้างไฟล์โลโก้ 3 มิติ
เมื่อได้คอนเซ็ปแล้วก็มาเริ่มออกแบบกันเลย โดยดีไซน์ที่คิดไว้ ก็ง่ายๆ เลยคือการนำโลโก้ครบรอบ 12 ปีของเรามาทำให้มีความหนาขึ้นเป็น 3มิติ แต่เราต้องวางแผนทำให้ข้างในกลวงมีลักษณะเป็นกล่อง

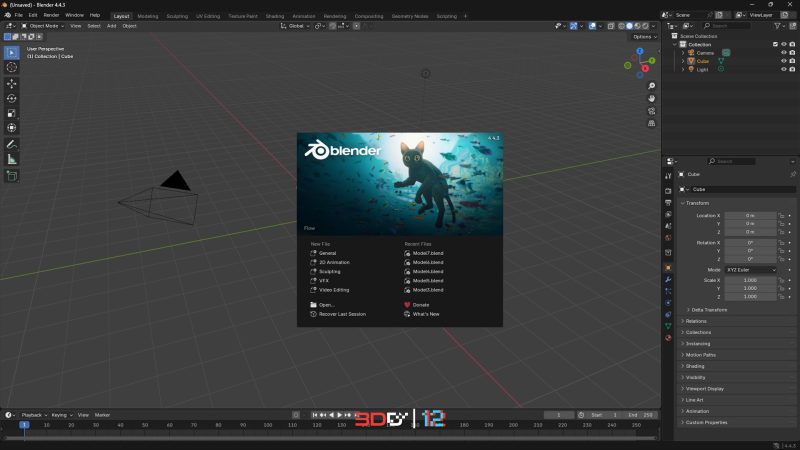

แล้วต้องทำร่องเพื่อเดินไฟ LED ตามแนวขอบ วันนี้ผมใช้ Blender โปรแกรมสร้างไฟล์ 3 มิติฟรี!! ที่มีเครื่องมือที่ผมต้องการใช้สำหรับการสร้างป้ายไฟครบเลย

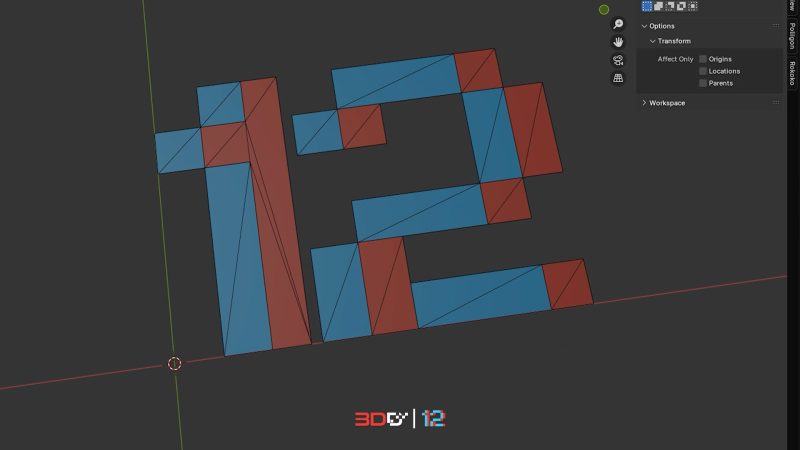

อย่างแรกเลยคือสามารถนำเข้าไฟล์ Vector ของโลโก้ “12” สกุล .SVG เพื่อ Extrude ดึงขึ้นเป็น 3 มิติ ได้เลย แต่งานของเราจำเป็นต้องให้ความสำคัญกับโครงสร้างที่แบ่งสีกัน เลยต้องสร้าง Model
ขึ้นมาเองโดยใช้ไฟล์ .svg เป็นต้นแบบ แต่สามารถใช้ฟังก์ชัน Snap หรือดูดติดเหมือนแม่เหล็กได้ ทำให้เราสร้าง โมเดลไม่นานและสัดส่วนเท่ากันต้นฉบับเป๊ะๆ

เมื่อได้โลโก้แบบ 3 มิติแล้ว จากนั้นผมจะแบ่งไฟล์ออกเป็น 2 ส่วน คือฝั่งที่เป็นตัวกล่องไฟหลัก และฝั่งที่เป็นฝา

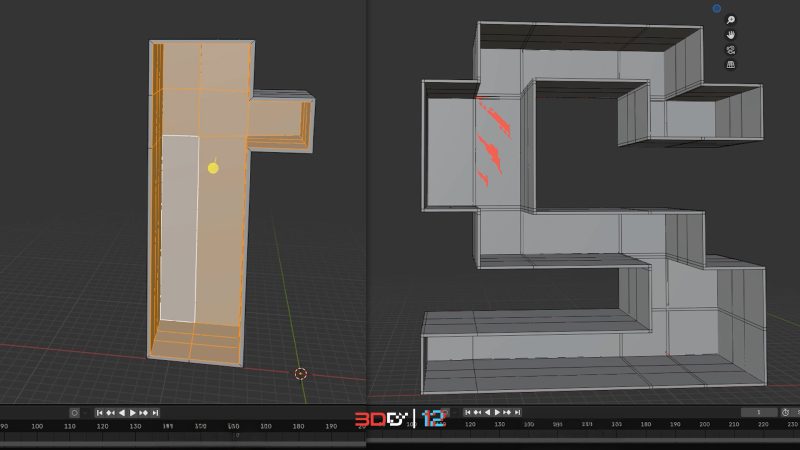

สร้างความหนาของกล่อง โดยผมใช้ความหนา 3mm สำหรับด้านข้างหรือสันของกล่องไฟ เพื่อความแข็งแรงและใช้ความหนา 1.2mm สำหรับผนังหน้า และหลังสำหรับฝาปิด

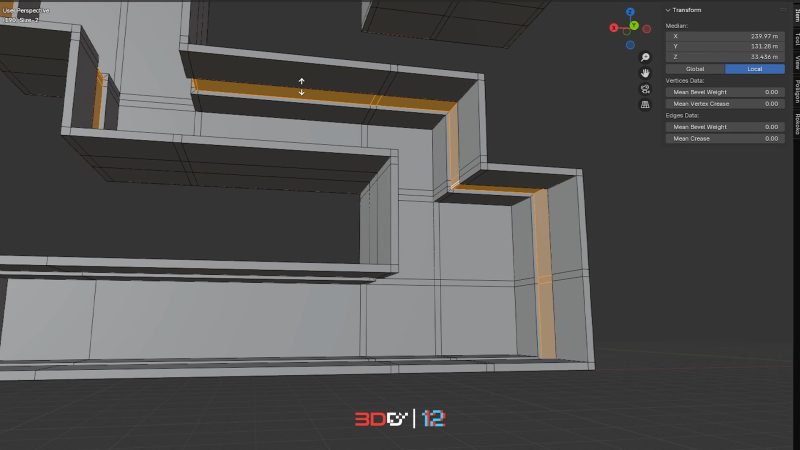

จากนั้นสร้างร่องขนาด 10 mm ลึก 1 mm ที่สันกล่องโดยรอบไว้สำหรับเดินไฟ LED

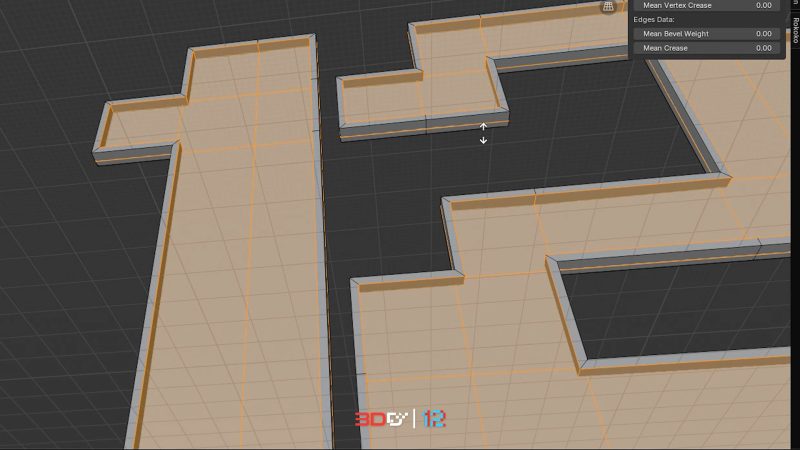

ต่อมาเราต้องเพิ่มขอบให้ฝั่งฝา เพื่อความแข็งแรงเพราะผิวหน้ามีความบาง 1.2 mm ให้มีขอบพอที่จะทำบ่าให้ทั้งฝั่งฝาและฝั่งกล่อง ไว้เพื่อประกบปิดเข้าหากัน

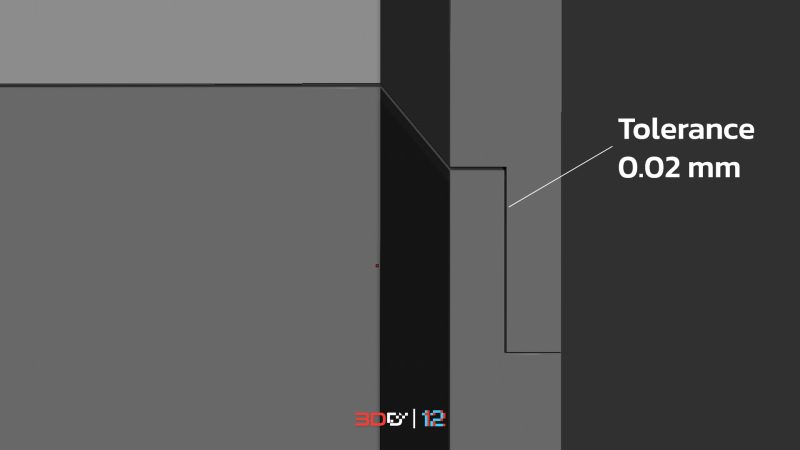

โดยส่วนนี้สำคัญมาก คือการเผื่อช่องว่าง (Tolerance) เพื่อให้โมเดลสามารถสวมเข้ากันได้ ถ้าไม่ได้เผื่อช่องว่าง โมเดลแม้จะถูกออกแบบมาให้มีตัวเสียบและตัวรับที่พอดีกัน ก็จะสวมเข้ากันไม่ได้
เพราะยังมีปัจจัยการหดตัว ขยายตัวของเส้น ความคลาดเคลื่อนของการพิมพ์ ฉะนั้นการเผื่อช่องว่างจึงสำคัญมาก โดยผมใช้ Tolerance ที่ 0.02mm

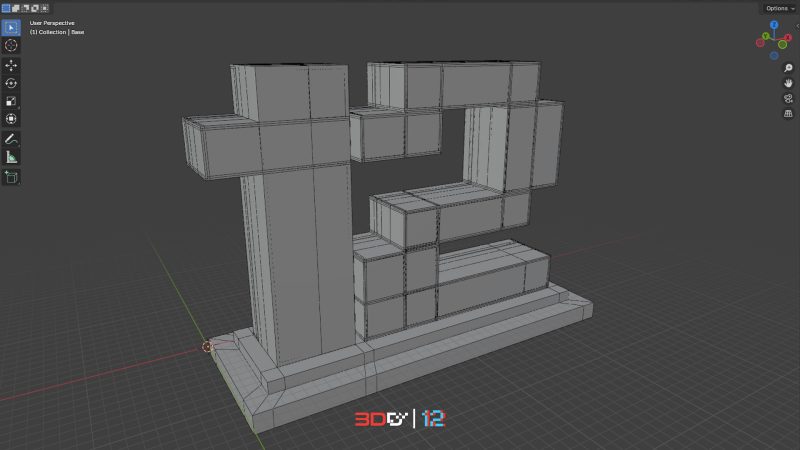

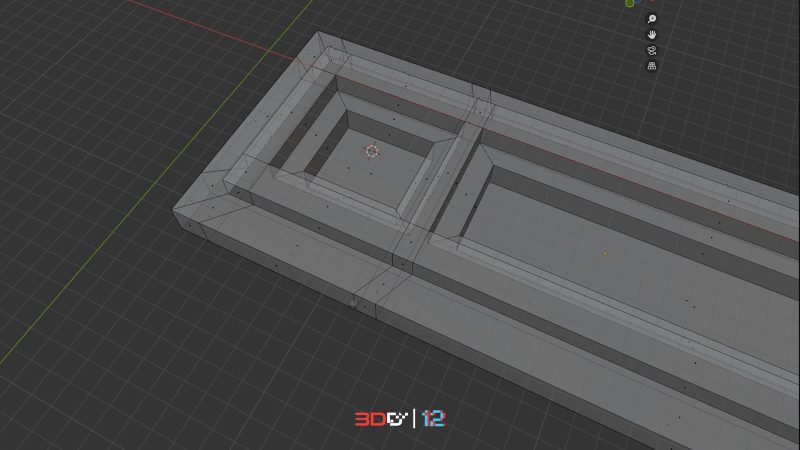

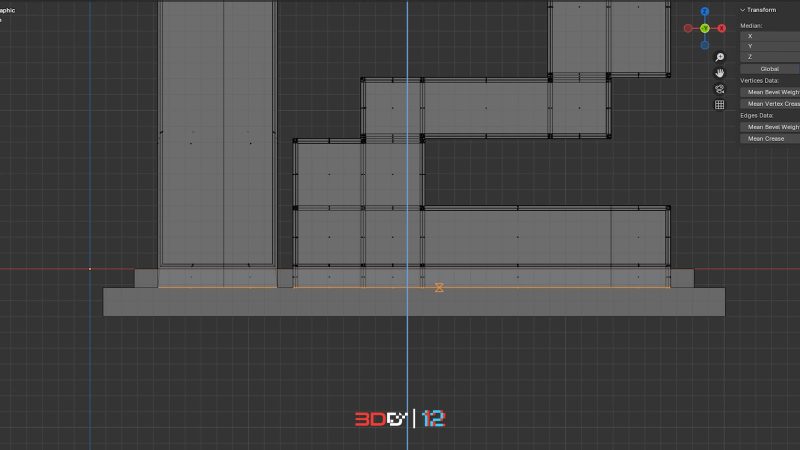

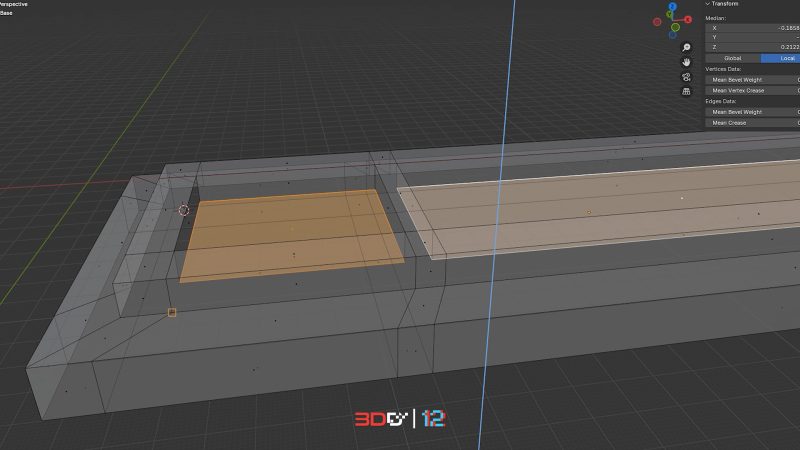

โมเดลตัวอักษรของเราเสร็จแล้วมาทำฐานวางกันเลย ฐานวางก็ทำง่ายๆเลยเป็นฐานสี่เหลี่ยมแนวยาวเพิ่มขั้นบันไดซัก 1 Step ให้ดูมีลูกเล่นและล้อกับโลโก้ที่เป็นเหลี่ยมๆ

ต้องคิดก่อนว่าจะติดตั้งตัวอักษรบนฐานยังไง โดยผมจะทำง่ายๆเลย คือเสียบฐานของตัวอัษรลงบนฐานวางเลย

จากนั้นจะเจาะพื้นลงไปสำหรับเสียบตัวอักษร โดยส่วนตัวอักษรเราก็ต้องดึงพื้นลงมาเหมือนกันเพื่อเสียบ ฉะนั้นส่วนพื้นของตัวอักษรจะหนาขึ้นเป็น 10 mm

ไม่ลืมทำพื้นที่ด้านล่างสำหรับสายไฟ และแนะนอนเราต้องเจาะรูทั้งฐานและตัวอักษรเพื่อไว้ร้อยสายไฟออกมาได้ด้วย แค่นี้โมเดลของเราก็เสร็จแล้ว

ลงสีโมเดลเพื่อพิมพ์หลายสี
อีกอย่างหนึ่งที่ผมรู้สึกว่า Blender ครอบคลุมการทำงานของผมได้ก็คือ สามารถเซ็ทสีโมเดลได้จากในโปรแกรมเลยโดยการ Assign Material ตามพื้นที่ที่เลือกให้เป็นสีที่เราต้องการได้เลย ผมคิดว่าสามารถ
ทำได้ไวกว่าทำใน Bambu Studio ที่ยังมีเครื่องมือสำหรับลงสียังไม่ครอบคลุมมาก

วิธีการก็ง่ายๆเลยคือสร้าง Material สีที่เราต้องการคือสี Pink และ Light Blue จากนั้นเราเลือกพื้นที่ Mesh ที่ต้องการลงสีแล้วก็ Assign Material ได้เลย โดยผมจะอ้างอิงสีตามโลโก้เลย

ตั้งค่าและสั่งพิมพ์

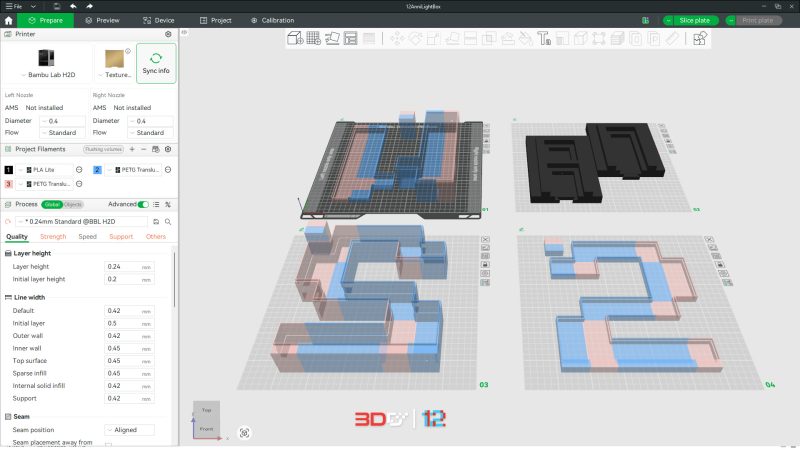

เสร็จแล้วก็มา Setting สำหรับพิมพ์กัน ผมจะตั้งค่าให้พิมพ์แบบตันไม่ให้มี Infill เพราะเมื่อเอาไปใส่ไฟ แสงที่ส่องผ่านจะได้ไม่เห็นเป็นโครงสร้างด้านใน อยากให้เห็นเนื้อใสๆเลย จากขนาดที่ต้องการ (ความสูง
ตัวอักษรประมาณ 25 Cm หนาประมาณ 7 Cm ) ต้องแบ่งพิมพ์ทั้งหมด 4 ถาด ด้วยเครื่อง Bambu Lab H2D ที่มี 2หัวฉีด เหมาะกับโมเดลของเราที่ต้องพิมพ์ 2 สี ก็จะประหยัดเส้นและพิมพ์ได้ไวกว่าเครื่อง
หัวฉีดเดียว+ams

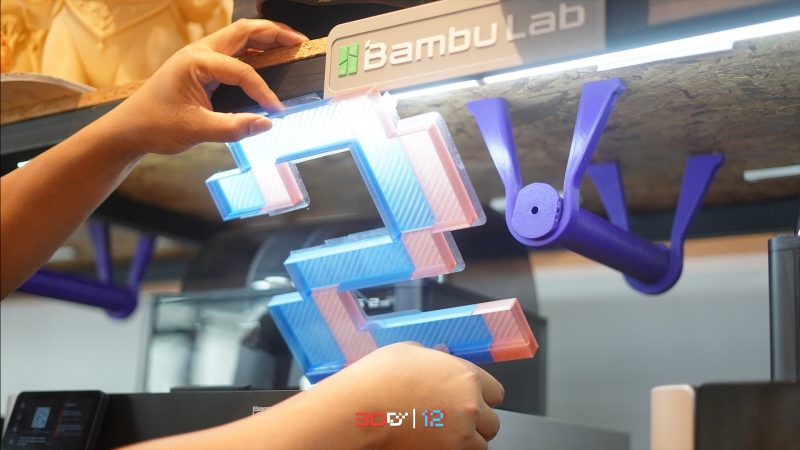

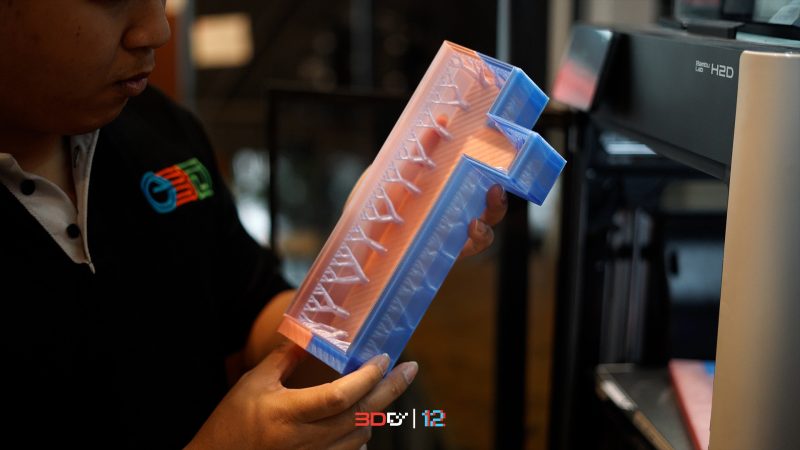

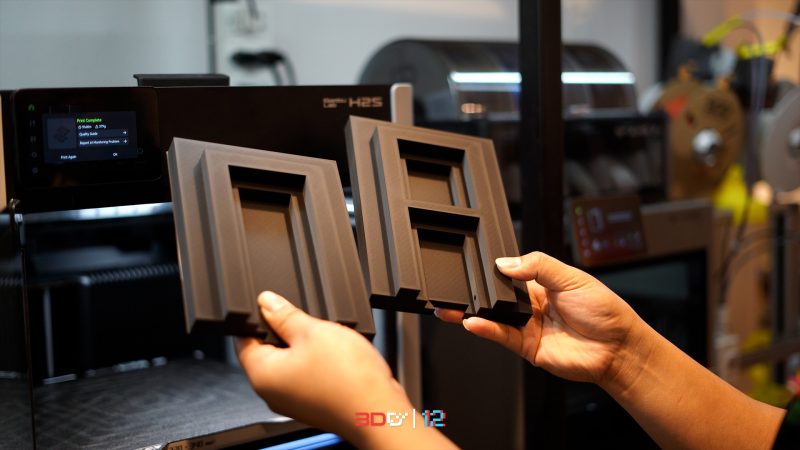

แต่ด้วยขนาดที่ใหญ่ก็ยังค่อนข้างใช้เวลาในการพิมพ์พอสมควร ประมาณ 2 วันกว่าๆ ( ซึ่งเครื่องหัวเดียวจะให้เวลานานกว่านี้และเปลืองกว่า ) ก็จะได้ผลลัพธ์งานพิมพ์ที่น่าพอใจ สามารถแกะซัพพอร์ต
ออกได้ง่าย ส่วนจุดเชื่อมต่อต่างๆทั้งตัวอักษณและฝา รวมถึงฐาน สามารถประกอบเข้ากันได้แนบสนิทดี

ติดตั้งไฟ-ประกอบเสร็จ ผลงานเสร็จสมบูรณ์

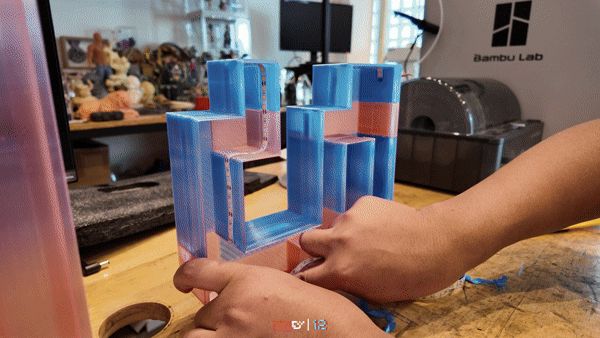

แต่งานของเรายังไม่จบ ต้องเดินเส้นไฟ LED ทั้ง 2 ตัวอักษร และร้อยสายไฟออกมา เพื่อต่อกับอแดปเตอร์ป้าย

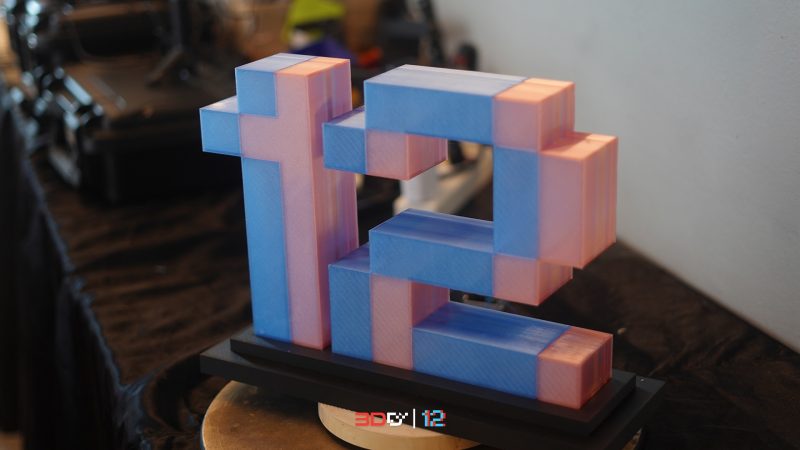

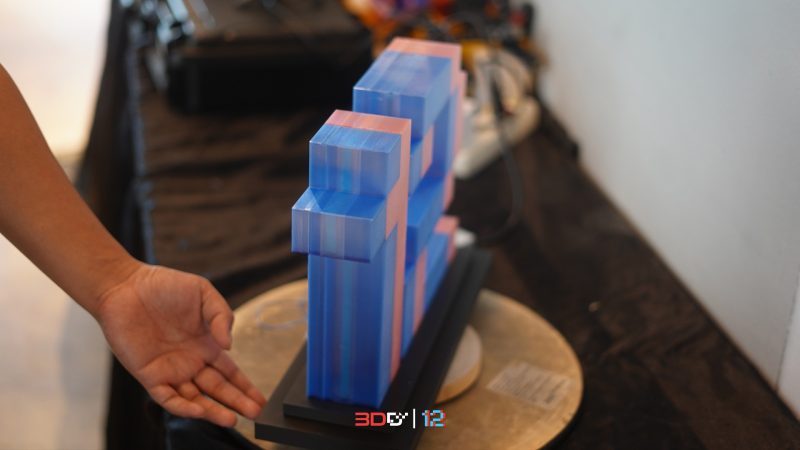

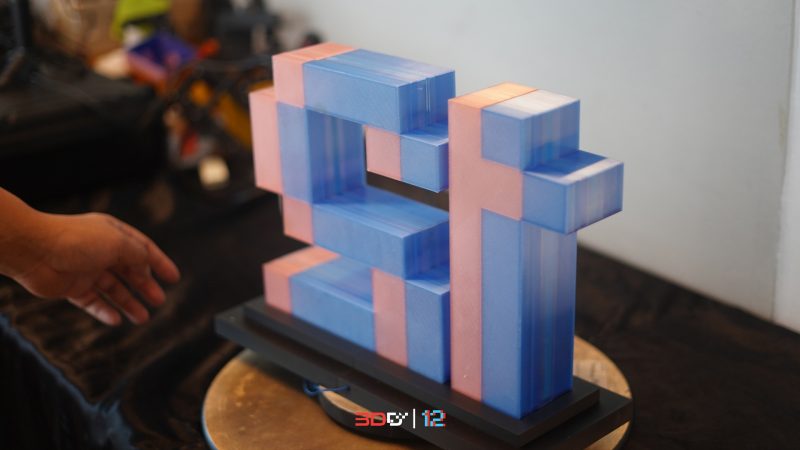

จากนั้นประกอบทุกส่วนเข้าด้วยกัน เท่านี้ไฟของเราก็เสร็จสมบูณณ์แล้ว !!!

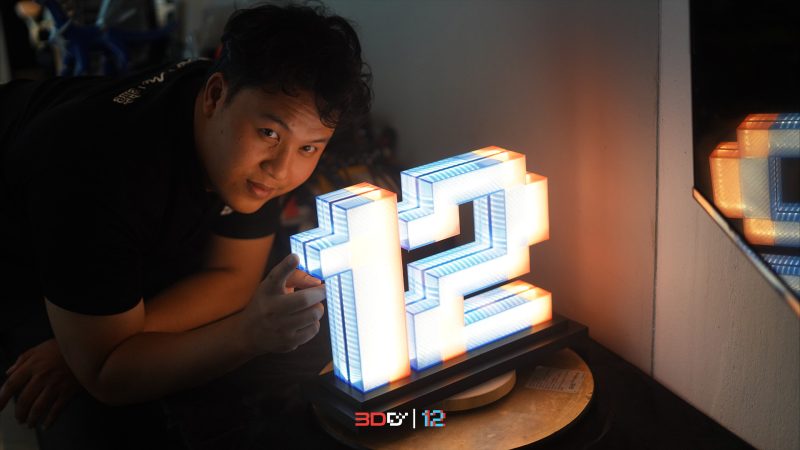

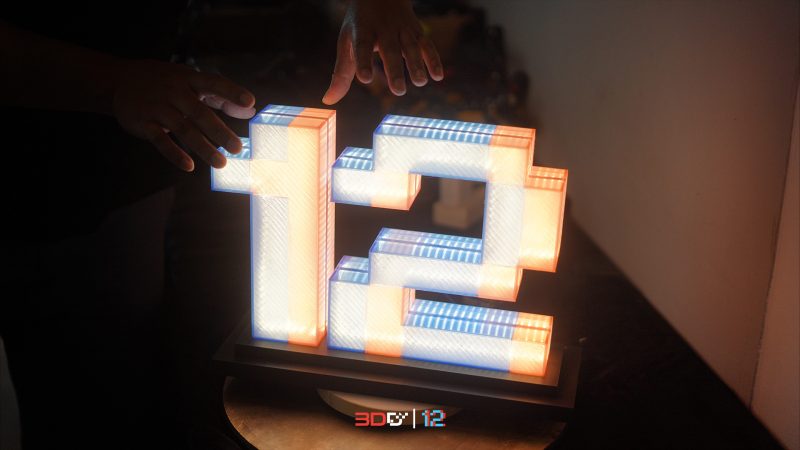

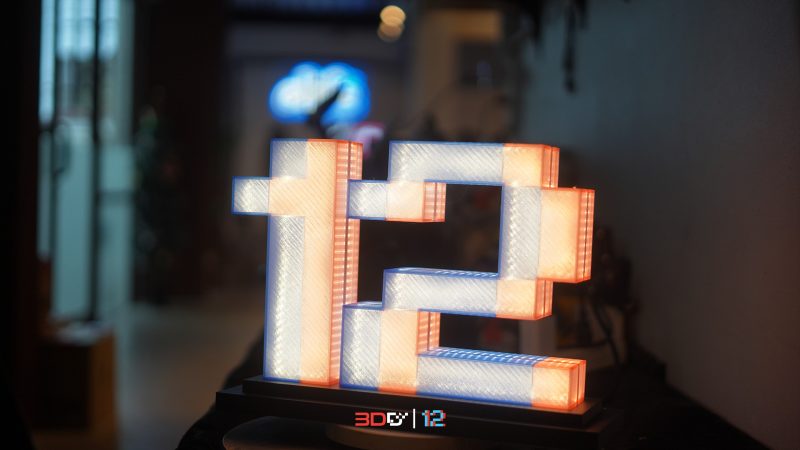

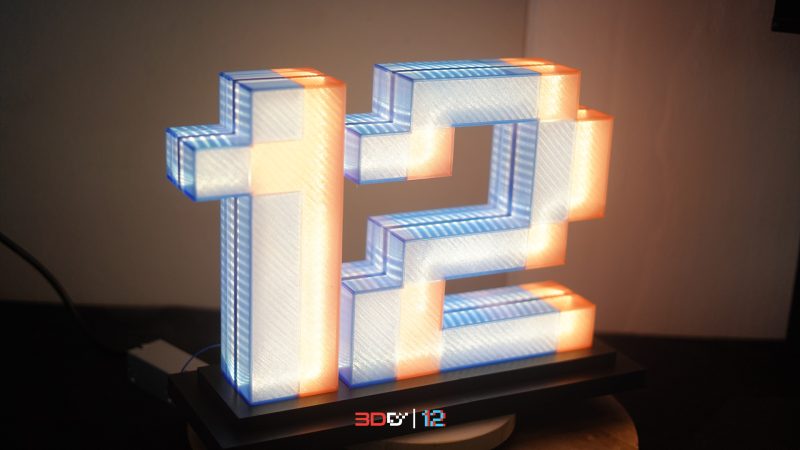

มาลองเปิดไฟกัน

นี่เป็นเพียงหนึ่งในไอเดียสนุกๆ ของการใช้เส้น Bambu PETG Translucent ในการทำป้ายไฟด้วย 3D Printer แต่ถ้าใครยังมีไอเดียที่แปลกใหม่อยากลองออกแบบชิ้นงานของตัวเองบ้าง ลองกระโดด
เข้ามาในโลก 3D Printer ดูรับลองว่าสร้างสรรค์อะไรได้อีกเยอะ ที่มากกว่าป้ายไฟแน่นนอน รับรองไม่ผิดหวัง

---
