อย่าเพิ่งทิ้ง!! ของพังในบ้านซ่อมได้ด้วย 3D Print

เครื่องพิมพ์ 3 มิติเอาไปทำอะไรได้บ้าง? น่าจะเป็นคำถามแรกๆสำหรับมือใหม่ที่คิดจะเข้าวงการพิมพ์งาน 3 มิติแน่นอนครับ เราต่างก็รู้ดีว่าเครื่องพิมพ์ 3 มิติก็มีไว้สร้างชิ้นงานโมเดลที่จับต้องจริงได้
แต่ที่คนมักตั้งคำถามกันจริงๆก็คือ มีเครื่องพิมพ์แล้วจะพิมพ์อะไรดี เพราะสิ่งแรกๆที่เรามักพิมพ์กัน ก็คงเป็นโมเดลตัวละคร จากเกมส์ การ์ตูน หนังหรือซีรี่ย์ต่างๆที่เราชอบ แต่พอพิมพ์โมเดลพวกนี้
ไปมากๆแล้วถึงจุดๆนึง ก็ไม่รู้จะพิมพ์อะไรดี วันนี้เรามีไอเดียกับอีกหนึ่งงานที่เครื่องพิมพ์ 3 มิติสามารถทำได้ดีนั่นก็คือการ “ซ่องของใช้ในบ้านที่พัง”


เคยมั้ยครับ? บางทีข้าวของเครื่องใช้ที่เราเพิ่งซื้อมาได้ไม่นาน ใช้ได้แปปเดียวก็พังซะละ บางทีส่วนที่พังก็ไม่ใช่ส่วนสำคัญ เช่น ชิ้นส่วนพลาสติกเกิดแตกหัก, ด้ามจับหลุด, สลักล็อคพลาสติกหัก
พวกนี้แม้จะดูเป็นส่วนเล็กๆ แต่มักจะเป็นตัวที่ทำให้เราใช้เครื่องใช้นั้นไม่ได้อีกต่อไป หรือใช้ได้ไม่สะดวก แต่พอมันเป็นแค่ส่วนเล็กๆที่พังเวลาที่คิดว่าต้องซื้อใหม่ก็เกิดรู้สึกเสียดายขึ้นมาเลยใช่มั้ยครับ
เพราะส่วนหลักที่สำคัญยังคงใช้งานได้ปกติ ยกตัวอย่างเช่น ตัวล็อคใบพัดลมที่เกิดล็อคไม่อยู่ขึ้นมา ทำให้ใช้พัดลมต่อไม่ได้ จะหาซื้อตัวล็อคใหม่ก็ยาก หรือยิ่งถ้าต้องเปลี่ยนพัดลมเพราะตัวล็อคพัง
อันเดียวก็คงไม่มีใครอยากเปลี่ยน

3DD เราจึงอยากมาแชร์ประโยชน์อีกอย่างของการใช้งานเครื่อง 3D Printer กับการซ่อมข้าวของเครื่องใช้ที่พังในบ้าน แต่ถ้ามี 3D Pinter ล่ะก็ รับรองว่าสามารถทำให้ของใช้พังๆเหล่านั้นกลับมา
ใช้ได้ดีเหมือนเดิมแน่นนอน ซึ่งนอกจาก จะประหยัดเงินไม่ต้องซื้อของใหม่แล้ว ยังไงความสนุกจากการทำงานพิมพ์โมเดล 3D ที่เราสามารถใส่จินตนาการเพิ่มเติมลงไปได้ เช่นมือจับตู้เก่าที่พังก็พิมพ์ใหม่
ให้ดูมีสีสันสดใสได้ แล้วแต่ไอเดียความชอบแต่ละคนเลย

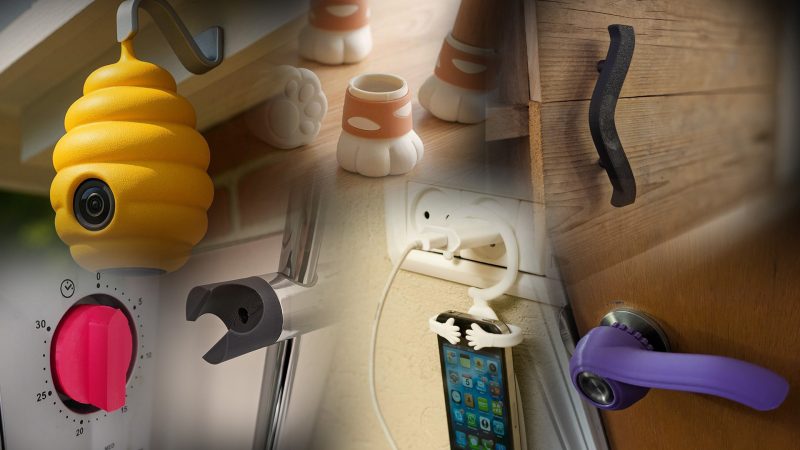

ไอเดียซ่อมของพังในบ้านด้วย 3D Print
การซ่อมข้าวของเครื่องใช้ในบ้านไม่ได้เป็นแค่แนวคิดเท่านั้น แต่เป็นไอดียที่สามารถทำได้จริง ลองมาดูตัวอย่างงานซ่อมของด้วย 3D พวกนี้กันได้ครับ

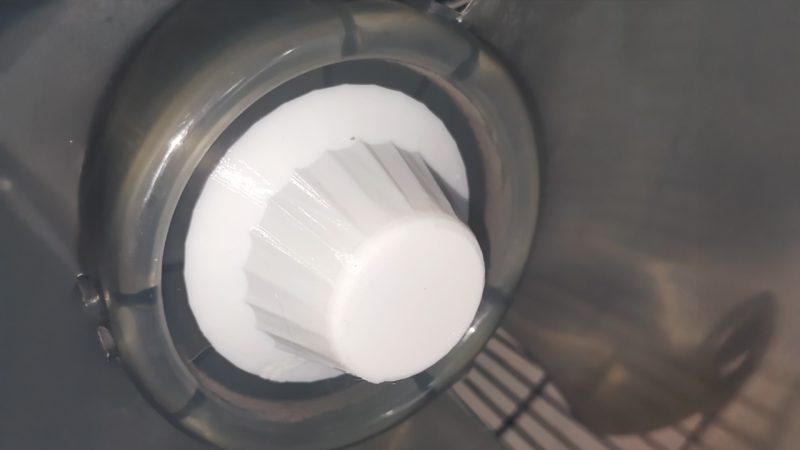

ตัวอย่างแรกพิมพ์ตัวล็อคใบพัด ชิ้นส่วนที่ดูไม่สำคัญแต่ถ้าไม่มีส่วนนี้เราก็ไม่สามารถใช้งานพัดลมได้ จะซื้อพัดลมใหม่ก็ไม่ใช่เรื่อง งั้นก็พิมพ์เอาดีกว่า

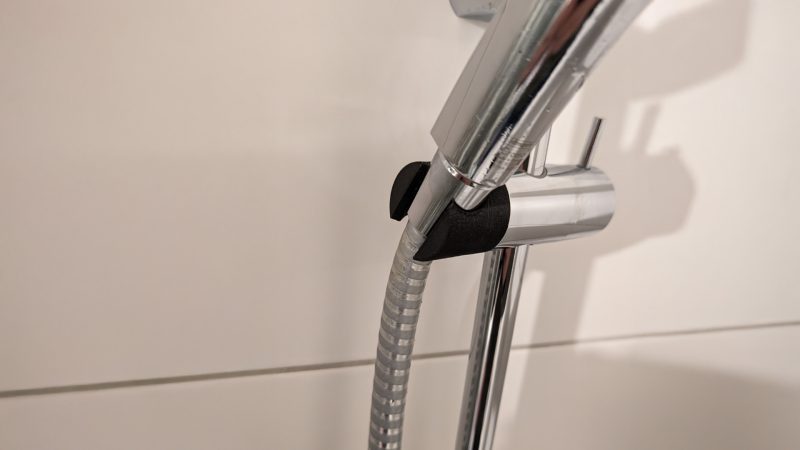

ที่จับฝักบัวอาจมีขายตามร้านวัสดุ แต่จะหาขนาดที่เราต้องการเป๊ะๆ อาจไม่ง่าย ยิ่งของเก่าที่ใช้มาหลายปีแล้วยิ่งหายาก พิมพ์ใหม่ก็ประหยัดเวลาหาได้เหมือนกัน

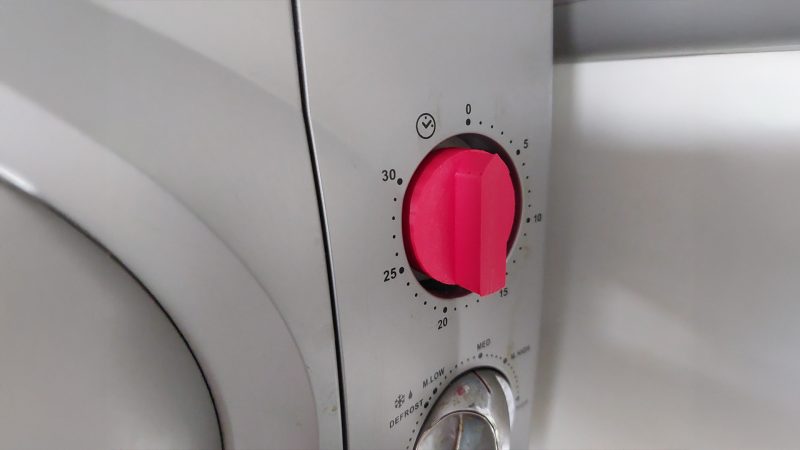

อีกหนึ่งชิ้นที่ถ้าหายหรือหักไปก็ทำให้ใช้เตาไมโครเวฟไม่ได้เหมือนกัน ก็คือตัวปุ่มปรับตั้งเวลา จะพิมพ์ใหม่แบบที่สีสดกว่าเดิมก็ได้

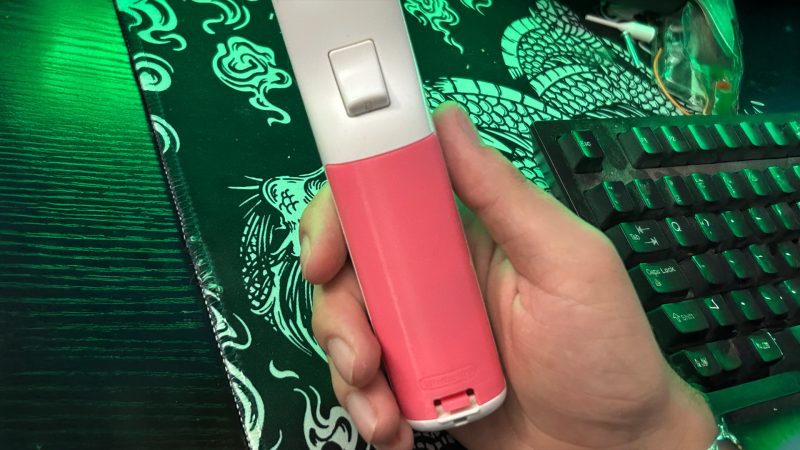

ฝาหลังรีโมทถือเป็นอันดับต้นที่หักบ่อยในหลายบ้าน เวลาเราใช้รีโมทไปนานแล้วพลาสติกเสื่อมสภาพ พอเปลี่ยนถ่านทีตัวล๊อคก็หักต้องเอาหนังยางมารัด555+ แต่ถ้ามี 3D Printer ก็ซ่อมง่ายนิดเดียว

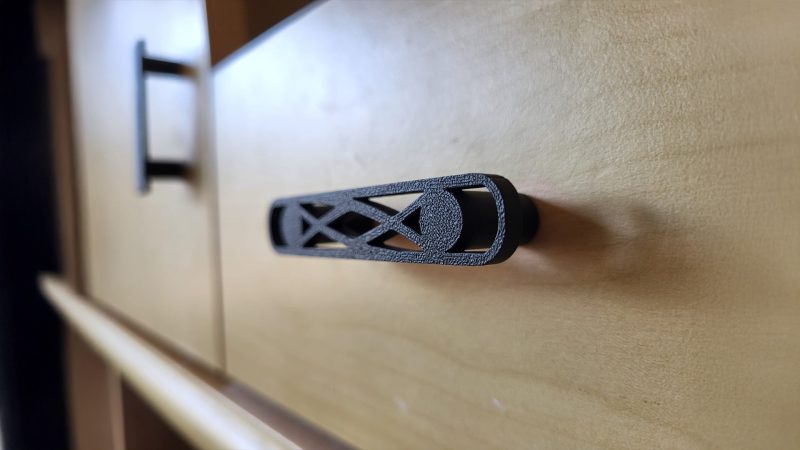

ไม่ใช่แค่เปลี่ยนของเก่าที่หักไป ได้เท่านั้น แต่เรายังสร้างของใหม่ที่สวยกว่าเดิมได้ด้วยกับมือจับลิ้นชักตัวนี้

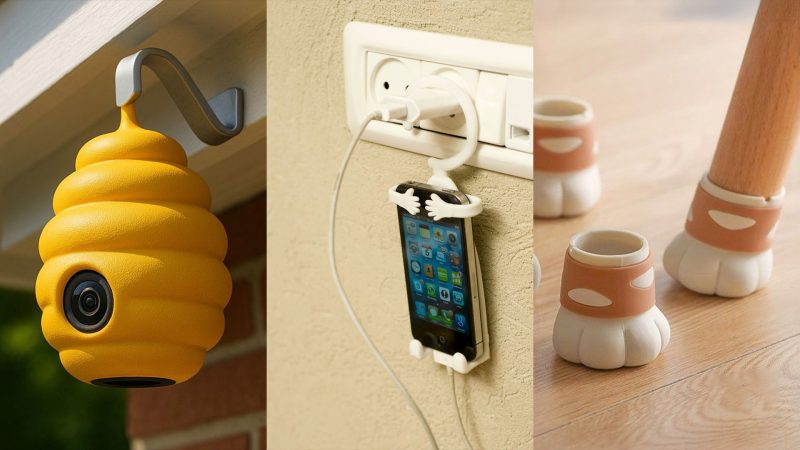

และตัวอย่างสุดท้ายที่เป็นไอเดียที่เห็นชัดว่าเราไม่จำเป็นต้องซ่อมอย่างเดียวแต่ยังเป็นการสร้างใหม่ที่ดูมีอะไรมากกว่าเดิมได้ทั้งหมดนี้เป็นไอเดียให้เห็นภาพรวมก่อนไปลุยเคสงานจริงกัน


โปรเจ็คชุบชีวิตเครื่องดูดฝุ่นพัง

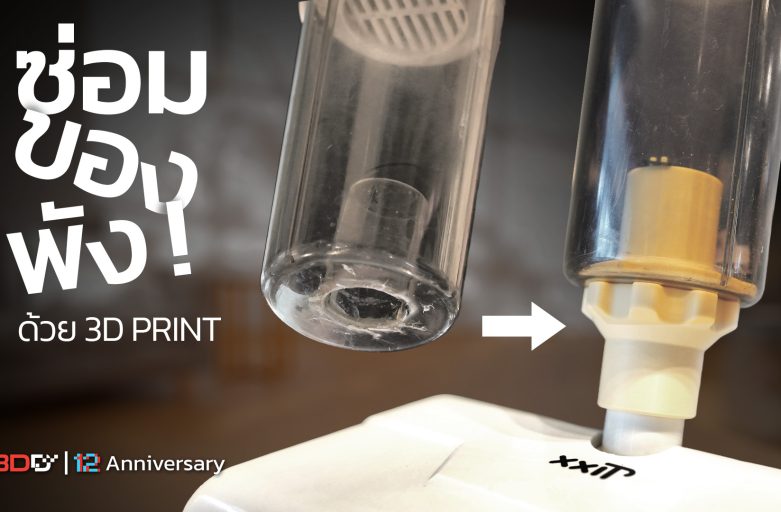

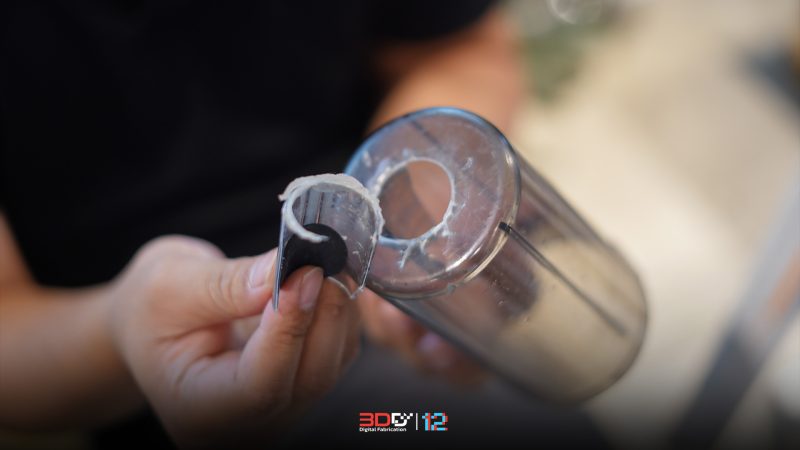

มาดูอาการเคสตัวอย่างวันนี้ของเรากัน นั่นก็คือเครื่องดูดฝุ่นตัวนี้ ที่ผมเพิ่งซื้อมาใช้ได้ไม่นานก็ดันทำส่วนปลายไปกระแทกผนังเข้า ทำให้ส่วนท่อของกระบอกเก็บฝุ่น ที่ใช้ต่อกับหัวดูดเกิดแตกร้าวขึ้นมา
(เกือบหักออกได้) ทำให้เวลาเสียบท่อที่ดูดฝุ่นก็เสียบไม่อยู่จะโยกไปมา และเวลาดูดฝุ่นพอมีรอยร้าวของกระบอกเก็บฝุ่นนี้ก็ทำให้มีลมเข้า ทำให้ดูดได้ไม่แรง แต่ถ้าจะต้องซื้อใหม่เลยก็เสียดาย
เพราะระบบไฟฟ้า และมอเตอร์ยังทำงานได้ดีได้ปกติเลย พังก็แต่เจ้ากระบอกเก็บฝุ่นตัวนี้ วันนี้เราเลยจะมาซ่อมเครื่องดูดฝุ่นตัวนี้กัน จะกลับมาใช้งานได้ปกติไปดูพร้อมกันครับ

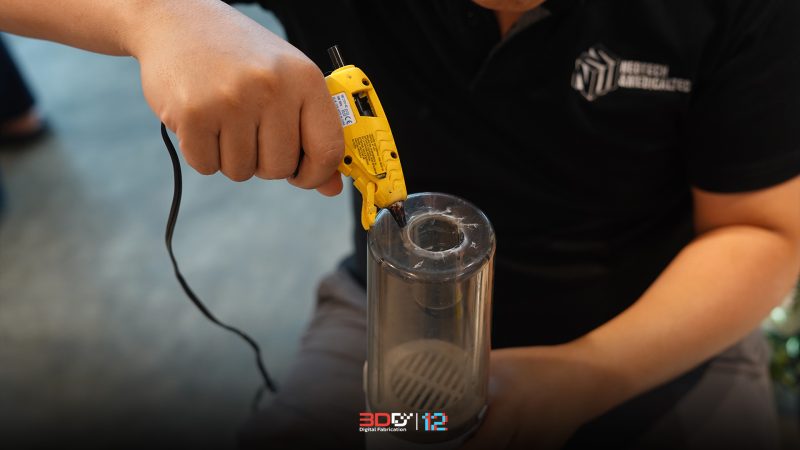

ลองซ่อมด้วยปืนกาวแล้วแต่ก็เอาไม่อยู่

ออกแบบกันก่อนจะได้ไม่เป๊ก
เริ่มแรกเราก็ต้องมาคิดกันก่อนว่าเราจะซ่อมกระบอกเก็บฝุ่นตัวนี้ยังไงได้บ้าง วิธีการซ่อมของด้วย 3D Print แน่นอนว่าก็คือการพิมพ์ชิ้นส่วนใดๆมาทดแทน แต่เราต้องคิดว่าจะพิมพ์ยังไงดี จะพิมพ์ทั้งชิ้น
ด้วย PETG Translucent เลยดีมั้ย หรือจะตัดปากกระบอกตรงส่วนที่แตกแล้วพิมพ์ชิ้นส่วนมาครอบทับทั้งชิ้นแล้วติดกาวดี แต่ข้อเสียของ 2 วิธีนี้ก็มี ถ้าพิมพ์ทั้งชิ้นก็จะเปลืองวัสดุมากเกินไป
เพราะตัวกระบอกส่วนใหญ่ก็ยังดีอยู่ หรือถ้าพิมพ์ชิ้นส่วนมาครอบและติดกาว ใช้ไปเรื่อยๆหากกาวเสื่อมชิ้นส่วนก็จะหลุดออก อีกทั้งหากเราจะพิมพ์ชิ้นส่วนขนาดใหญ่มาทดแทนได้พอดีจะต้องวัดขนาดให้ดี
ถึงจะปะกอบเข้ากับเครื่องดูดฝุ่นได้

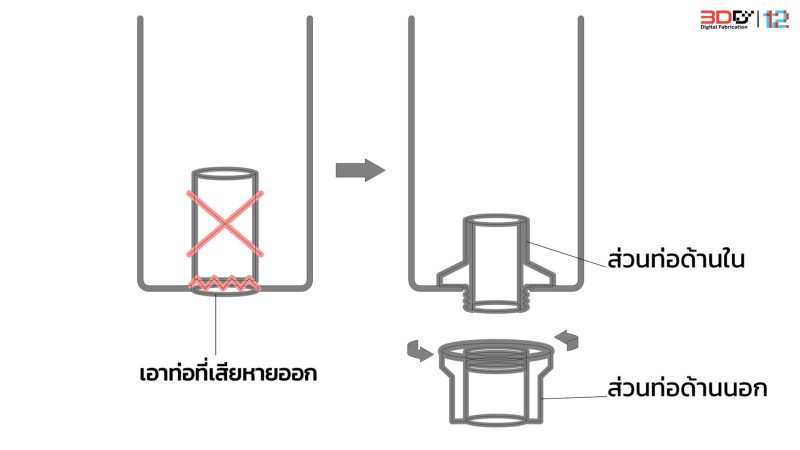

สรุปก็มาจบที่ไอเดียเอาท่อที่หักออกจากนั้นพิมพ์ชิ้นส่วนแทนตัวท่อที่หัก ชิ้นนึงอยู่ข้างในกระบอกอีกชิ้นอยู่ข้างนอก และทำเป็นเกลียวหมุนเข้าหากัน โดยเราเพียงวัดแค่ขนาดภายในของท่อเดิมให้เท่ากัน
ก็พอ ส่วนความหนาที่ Offset ออกมาข้างนอกสามารถกำหนดได้เอง แบบนี้จะไม่ต้องติดกาวและไม่สิ้นเปลืองวัสดุเกินไป แน่นแข็งแรง ช่วยปกปิดรอยความเสียหายเดิมได้ พูดไปอาจจะไม่เห็นภาพ
ลองดูการออกแบบคร่าวๆครับ

เปลี่ยนไอเดียเป็นไฟล์ 3D
ได้ไอเดียแล้วเราก็มาสร้างไฟล์ 3D กันเลย สำหรับมือใหม่อาจจะมองว่าขั้นตอนนี้ยากเกินไป แต่ไม่ต้องกลัวไปครับ เดี๋ยวนี้มีเครื่องมือมากมายในการสร้างไฟล์ 3D ตั้งแต่โปรแกรมระดับโปรบนคอมพิวเตอร์

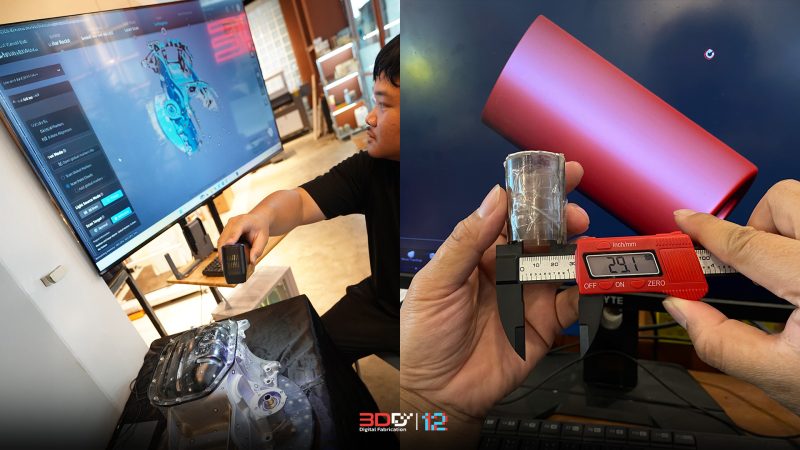

ที่สร้างโมเดล High-Detail ไปจนถึงแอพพลิเคชั่นอย่างง่ายบนแท็บเล็ตเลย ค่อยๆศึกษาไปก็ได้ครับ แต่สำหรับงานซ่อมของด้วย 3D Print นั้นเราก็ต้องอาศัยทักษะทางช่างซักเล็กน้อยในการวัดขนาด
มุมต่างๆ เพื่อให้ชิ้นงานพิมพ์ที่เราพิมพ์ออกมาเข้ากับเป้าหมายได้พอดี แต่หากใครไม่ถนัดจริงๆ ก็ยังมีทางลัดอย่างการใช้ 3D Scanner แนะนำเป็น Einstar2 หรือ Einstar Rockit ที่เหมาะกับการทำงาน
แบบพกพา ใช้เป็นตัวช่วยสำหรับโปรเจ็คส่วนตัวได้

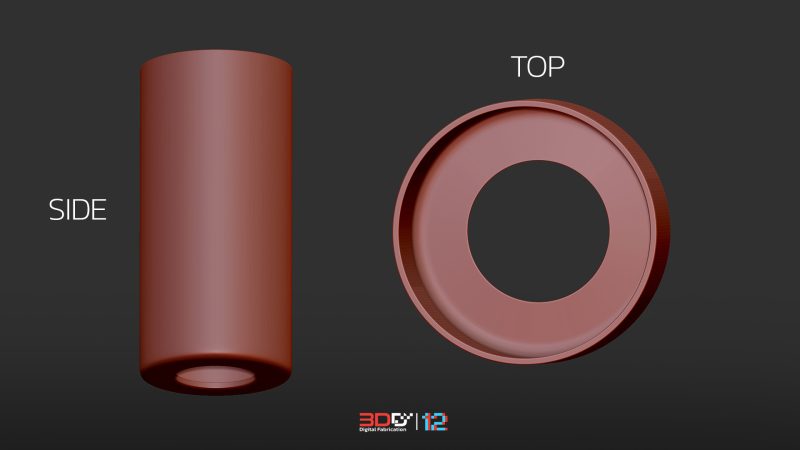

ผมสร้างไฟล์ใน Zbrush โดยเริ่มจากสร้างตัวอย่างไฟล์กระบอกเก็บฝุ่นที่มีรูก่อน โดยอ้างอิงจากขนาดและความหนาจริง (ไม่ได้ใช้วิธีการสแกนเพราะว่าเป็นรูปทรงที่ไม่ซับซ้อนสามารถวัดขนาดและความหนา
ได้ไม่ยาก) เพื่อจะได้ใช้สำหรับอ้างอิงกับชิ้นงานที่จะสร้าง

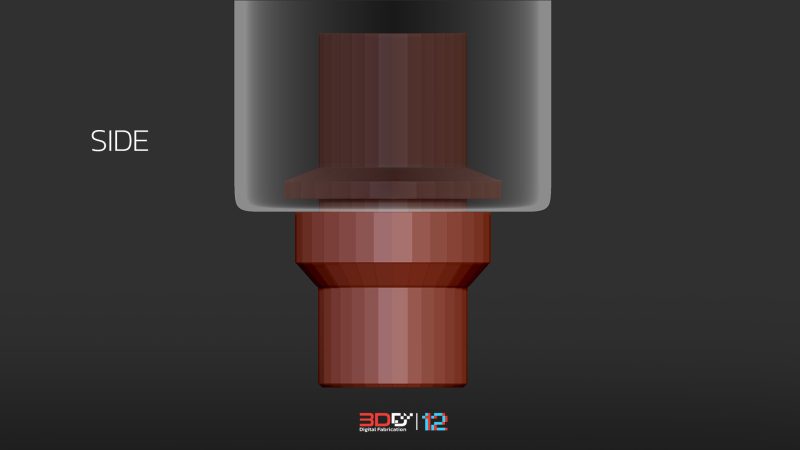

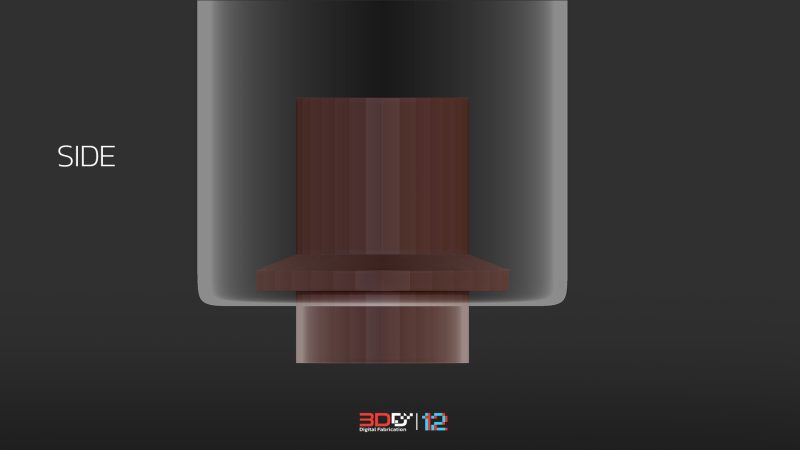

เริ่มจากทำชิ้นส่วนด้านในก่อนโดยสร้างเป็นลักษณะท่อ(ภายในต้องมีขนาดเดียวกับท่อเดิม) ที่มีฐานเพื่อให้แนบติดกับตัวกระบอก เราจะให้มีส่วนยื่นผ่านรูของกระบอกออกไปด้านนอก( เราจะเอาส่วนที่แตก
เสียหายออก) เพื่อสร้างเกลียวตัวผู้

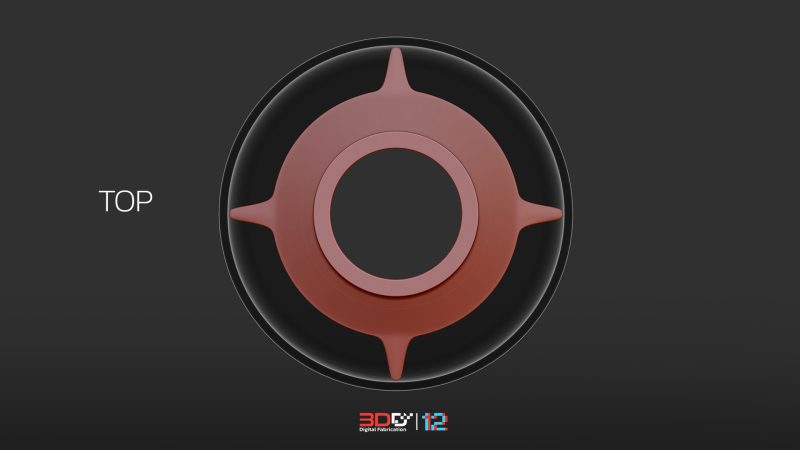

ผมออกแบบให้ที่ฐานมีปลายยื่นออกมา 4 ด้านเพื่อให้ชนผนังกระบอกเวลาประกอบชิ้นส่วนของเราจะได้อยู่ตรงกลางพอดี

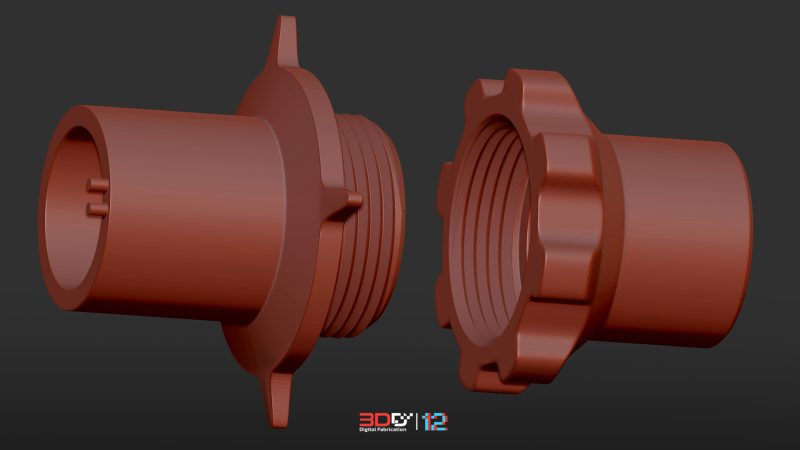

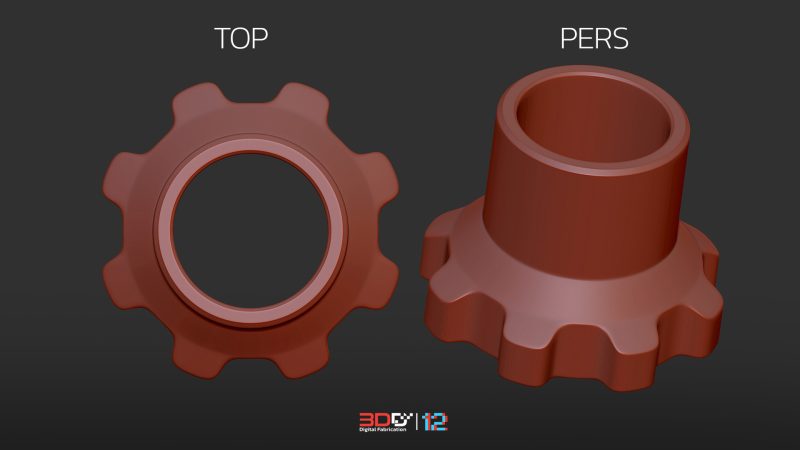

จากนั้นสร้างชิ้นส่วนท่อด้านนอก อย่าลืมให้ขนาดภายในท่อเท่ากันกับชิ้นส่วนด้านใน


ชิ้นส่วนนี้ก็จะมีฐานเหมือนกัน แต่ผมจะทำให้มีร่องหยักเพื่อเราจะได้จับหมุนได้ถนัดมือ

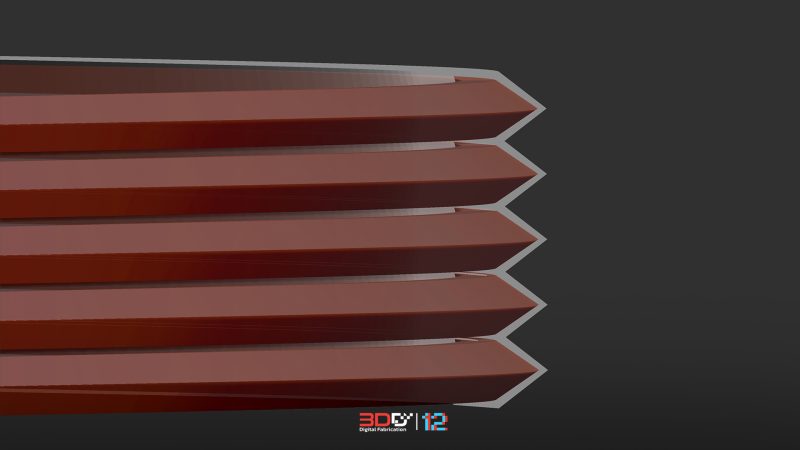

ส่วนสำคัญที่ขาดไม่ได้ก็คือเกลียว หลักการการทำก็คือสร้างเกลียว จากนั้นใช้การ Boolean หรือคือใช้โมเดลรวม/ตัด โมเดลอีกชิ้น โดยเกลียวที่สร้างต้อง Duplicate เป็น 2 ชิ้น ชิ้นนึงรวมกับฝั่งที่จะเป็น
ตัวผู้ จากนั้นใช้เกลียวตัวเดิมไป Boolean Cut หรือตัดกับฝั่งที่เป็นตัวเมีย โดยอย่าลืมขยายให้มีช่องว่างเล็กน้อย 0.2-0.4 mm


เพื่อไม่ให้พอดีกันเกินไปไม่งั้นจะใส่เข้ากันไม่ได้ ก่อนทำการ Boolean ทั้ง 2 ชิ้น อย่าลืมขยับชิ้นงานให้ชิดหรือกินเข้าเล็กน้อยกับกระบอกเก็บฝุ่น (เวลาเราหมุนเกลียวเข้าหากันจนสุดงานจะอยู่ตำแหน่งนี้)

จากไฟล์ 3D เป็นของจริงด้วย 3D Print!

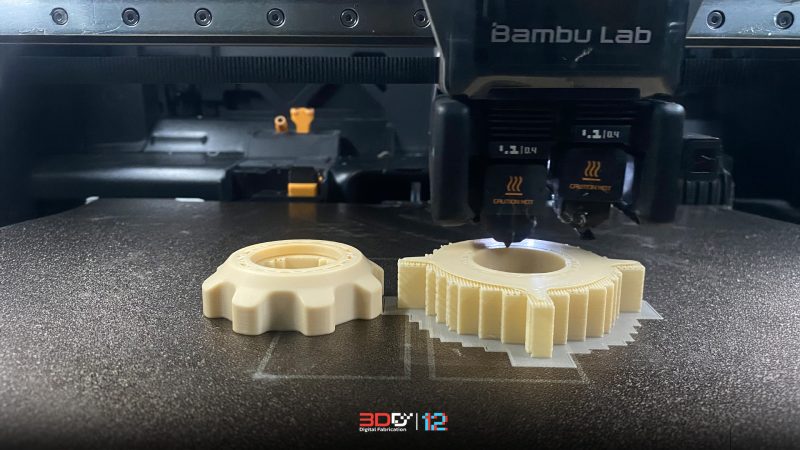

เสร็จแล้วเราก็มาพิมพ์กันเลย วันนี้ใช้เครื่องพิมพ์ Bambu Lab H2D ที่มีประสิทธิภาพสูง แต่ที่จริงชิ้นงานเล็กแค่นี้ (สูงสุดไม่เกิน 7.2×7.2×6 ) เราใช้เครื่องเล็กได้ตั้งแต่ A1 mini เลย แต่การมีเครื่องใหญ่
ก็ย่อมดีกว่าเพราะรองรับงานได้ใหญ่กว่าทำงานได้เร็วกว่าเมื่อต้องพิมพ์หลายชิ้น และหลากหลาย


ผลงานเสร็จแล้ว…มาทดสอบใช้จริงกัน!

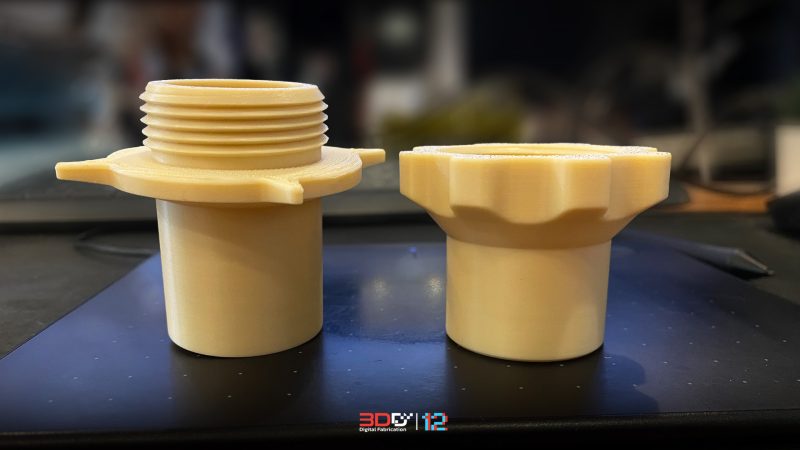

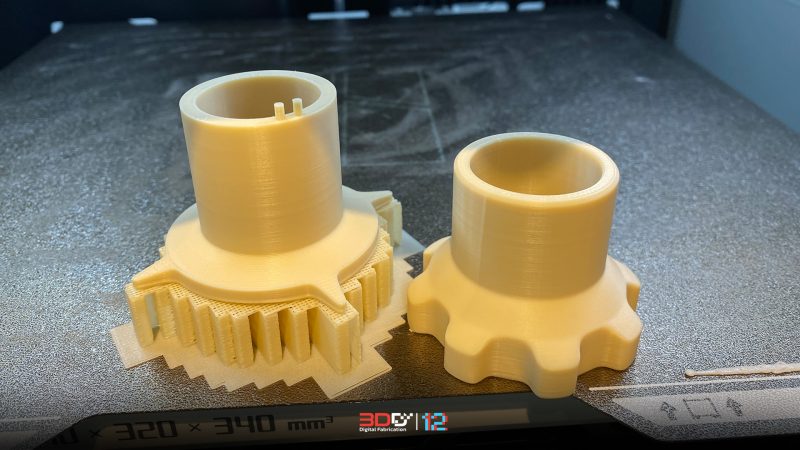

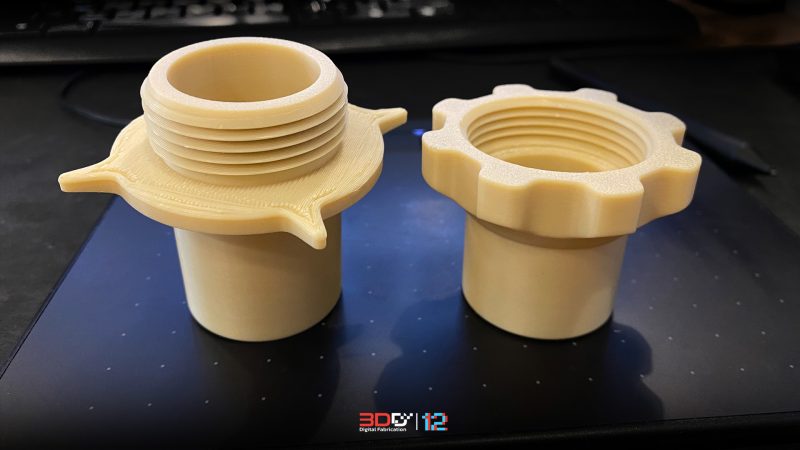

งานที่พิมพ์เสร็จค่อนข้างเนียนสวย พอแกะซัพพอร์ตออกแล้วลองหมุนประกอบชิ้นส่วนทั้ง 2 เข้าด้วยกัน ก็เข้ากันได้พอดีไม่แน่นไม่หลวม

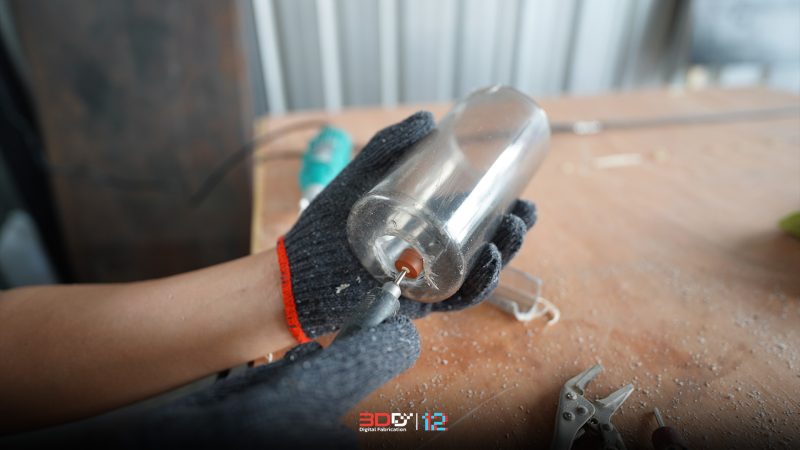

ส่วนตัวกระบอกเก็บฝุ่นก็ทำการนำชิ้นที่หักออก จากนั้นผมจะขัดเก็บขอบให้เนียนเพื่อความสวยงาม และจะได้ไม่บาดเราเวลาประกอบ

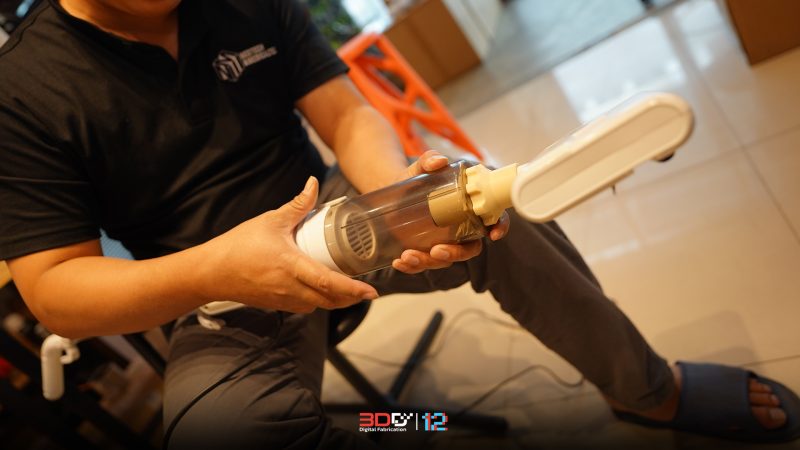

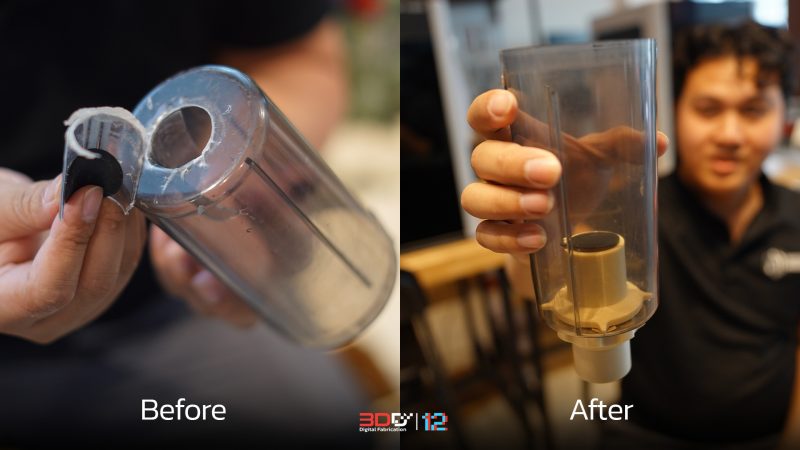

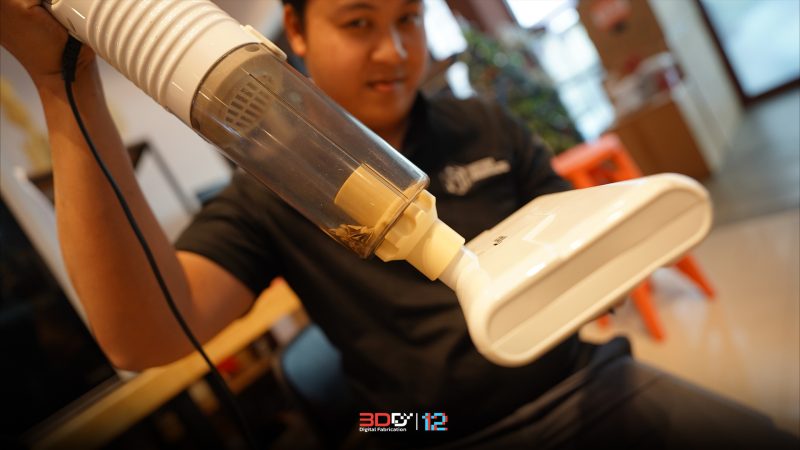

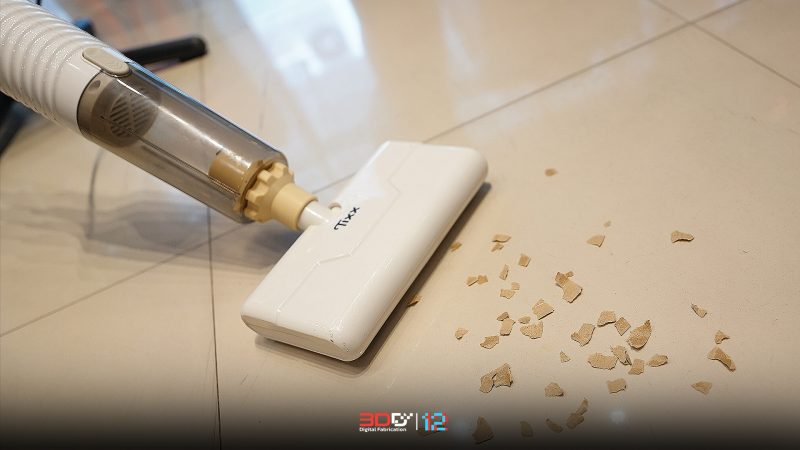

เสร็จแล้วก็ประกอบกันเลย ก็จะได้เครื่องดูดฝุ่นฉบับแก้ไขแล้ว ที่ดูเท่กว่าเดิม กลบร่องรอยความเสียหายได้เนียนแบบว่าถ้าเลือกใช้เส้นเดียวกับตัวเครื่องล่ะก็ บางทีอาจจะมองไม่ออกเลยก็ได้
ว่าเคยพังมาก่อน

เห็นมั้ยครับว่า 3D Printer นอกจากจะพิมพ์โมเดลฟิกเกอร์ที่เราชื่นชอบกันได้แล้ว ยังสามารถมาประยุกต์ใช้กับงานซ่อมสร้างข้าวของเครื่องใช้ในบ้านได้อีก ไม่ใช่แค่การประหยัดเงินไม่ต้องซื้อใหม่
แต่ยังสร้างความสนุกกับการลงมือทำจริง เพิ่มทักษะ ท้ายทายความสามารถให้เรารู้สึกภูมิใจกับสิ่งที่ทำเอง นอกจากงานซ่อมของแล้ว 3D Printer ยังมีงานอีกหลายอย่างที่เราสามารถไปต่อยอดได้
