Preview Slam 200E เครื่องสแกนพื้นที่ตัวใหม่! มีอะไรใหม่บ้าง



เพิ่งเข้าไทยมาไม่กี่วัน กับ SLAM200E Handheld Lidar Scanner เครื่องสแกนพื้นที่ตัวใหม่จาก Feima Robotic บริษัทเทคโนโลยีจากจีนผู้พัฒนา เครื่องสแกน LiDAR และโซลูชันด้าน 3D Mapping
โดยเฉพาะ รุ่นนี้ถูกออกแบบมาเพื่อยกระดับงานสำรวจให้ทำได้เร็วขึ้น แม่นยำขึ้น และใช้งานง่ายกว่าเดิม ถือว่าเป็นตัวเลือกที่น่าสนใจมากสำหรับใครที่ทำงานด้านสำรวจ วัดพื้นที่ งานก่อสร้าง หรือแม้แต่
งาน BIM และรีโนเวตที่ต้องการข้อมูล 3D ที่ครบและเชื่อถือได้ หลายๆคนอาจคุ้นเคยกับตัว Slam 100 เครื่องสแกนพื้นที่รุ่นพี่ที่อยู่มาก่อนแล้ว แต่กับตัว Slam 200E ที่เพิ่งมาใหม่จะมีฟังก์ชันอะไรใหม่
ที่น่าสนใจบ้าง? มาดูไปพร้อมๆกันเลยครับ

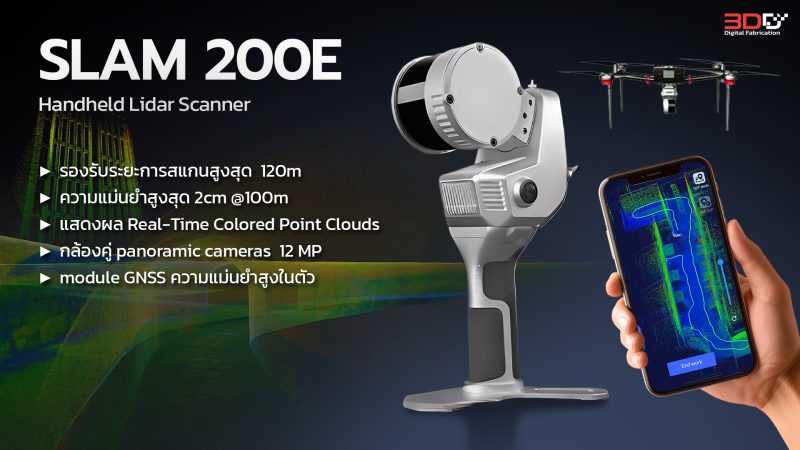

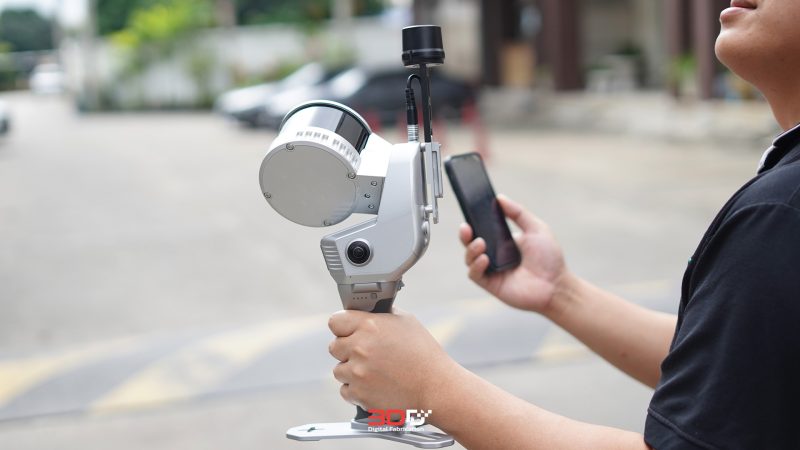

Slam 200E เครื่องสแกนพื้นที่ขนาดใหญ่ ความแม่นยำสูง
หลายคนอาจรู้จักเครื่องสแกนพื้นที่แบบเดินสแกน (Handheld LiDAR Scanner) ตั้งแต่รุ่น Slam 100 กันมาอยู่แล้วนะครับ แต่สำหรับใครที่เพิ่งได้ทำความรู้จัก ขอเกริ่นให้ได้รู้จักกันแบบคร่าวๆ
สำหรับเจ้าตัว Slam 200E เครื่องสแกนรุ่นอัพเกรดจาก Slam100 เป็นเครื่องสแกนความเม่นยำสูง (2cm @100M) ใช้สำหรับสแกนสำรวจพื้นที่ มีระยะสแกนสูงสุด 120 ม. รัศมีการสแกน 360°
ในแนวระนาบ และ 270° ในแนวดิ่ง เหมาะกับงานสำรวจภูมิประเทศ, ทำแผนที่ 3 มิติ, ตรวจสอบโครงสร้างอาคารและสิ่งก่อสร้าง, รวมถึง งานด้านวิศวกรรมโยธา เป็นเครื่องมือที่ช่วยลดเวลา
ในการเก็บข้อมูลพื้นที่ขนาดใหญ่ จากเดิมที่ต้องทำการสำรวจหลายวัน เหลือเพียงไม่กี่นาที


รูปลักษณ์ภายนอกที่ดูดีขึ้น

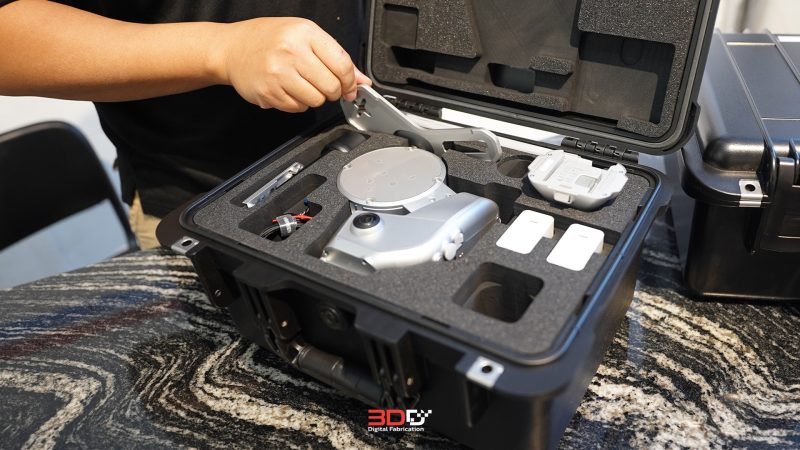

อย่างแรกที่ดูดีขึ้นอย่างเห็นได้ชัด เห็นจะเป็นโครงบอดี้แบบใหม่ที่เปลี่ยนจากโครงแบบพลาสติกสีดำแบบรุ่นก่อน มาใช้เป็นโครงอลูมิเนียมด้านสีเงิน ให้ผิวสัมผัสที่ดี ดูดีพรีเมี่ยมสุดๆ การถอดประกอบ
เพิ่มเก็บลงกล่องจะแบ่งเป็น 3 ส่วนคือ ตัวเครื่อง, ด้ามจับ, ฐานวาง ที่ด้ามจับและฐานก็ประกอบง่ายกว่าเดิม


รุ่นนี้หนึ่งในส่วนสำคัญที่อัพเกรดมาก็คือ ด้ามจับแบบ Bridge มีแบตเตอรี่ในตัว มีสล็อตด้ามจับในกล่องให้ 2 ช่องเผื่อซื้อด้ามจับเพิ่ม มีแอปเตอร์ให้ 2 ตัวให้ชาร์จได้พร้อมกันทีเดียว

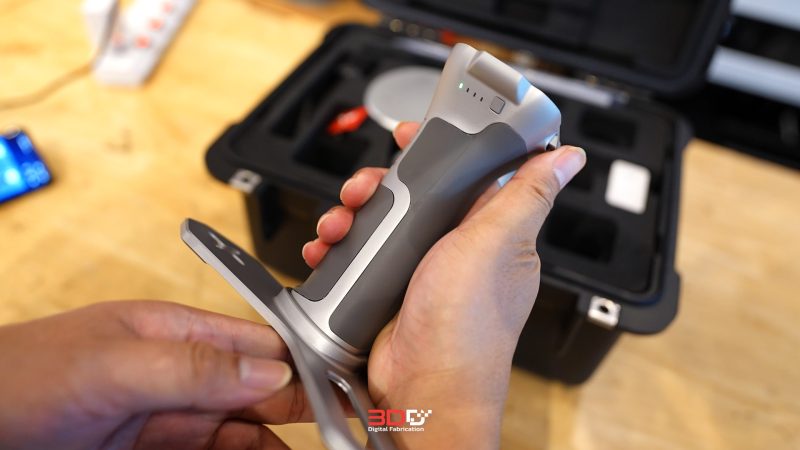

ด้ามจับ Bridge กดดูไฟแสดงสถานะแบตได้

รุ่นนี้จะมีกล้อง panoramic cameras 2 ตัว ที่มีความละเอียดขึ้นกว่ารุ่นก่อนให้ความชัดที่ 12 MP

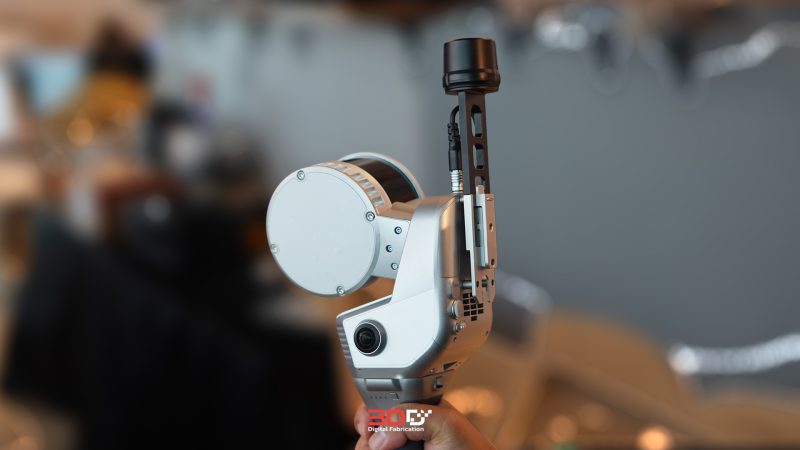

ตัวนี้มีโมดูล GNSS antenna มาให้ด้วยสามารถใช้งานเพื่อเชื่อต่อดาวเทียมสำหรับระบุพิกัดตำแหน่งของเครื่องได้ ซึ่งช่วยในงานสำรวจแผนที่

ขั้นตอนทำงานสะดวกเหมือนเดิมแต่ทำงานไวกว่าเดิม
ขั้นตอนการทำงานกับเครื่อง Slam 200E ก็ยังเหมือนกับรุ่นก่อนหน้า คือเชื่อมต่อกับสมาร์ทโฟนด้วย Blutooth และ Hostspot ผ่านแอพ Slam go จากนั้นกดเริ่มสแกนบนมือถือได้เลย ซึ่งปกติแล้ว
การเริ่มสแกนจะนับถอยหลังประมาณ 1 นาทีในรุ่นก่อน แต่กับ Slam 200E ใช้เวลาเพียง 10 วินาทีการสแกนก็เริ่มแล้ว พอสแกนเสร็จ ค่อยนำไฟล์ที่ได้ไปประมวลผลต่อในคอมพิวเตอร์ด้วยซอฟแวร์
SLAM GO POST เพื่อทำงานต่อ เช่น การจัดเรียง, การวัดขนาด, วัดปริมาตรต่างๆ

ฟังก์ชันหรือระบบใหม่อะไรน่าสนใจบ้าง
นอกจากความแม่นยำที่เพิ่มขึ้นใน Slam200E ที่ความคลาดเคลื่อนไม่เกิน 2 ซม. ในระยะ 100 ม.(Slam 100 อยู่ที่ 5 ซม.) แล้วในส่วนของระบบใหม่ที่น่าสนใจ คือการแสดงผลการสแกนแบบ

Real-Time Colored Pint Cloud : หรือคือสามารถแสดงผล Point Cloud แบบสีตามพื้นที่ ที่ถูกสแกนตามจริงเลย ซึ่งปกติต้องผ่านกระบวนการ Process ก่อนถึงจะเห็น Point cloud แบบมีสีได้
แต่ที่โชว์บนมือถือจะเป็นเพียง Pre-Process Data สำหรับการพรีวิวเท่านั้นนะครับ ถ้าอยากได้ข้อมูลแบบเต็มก็ต้องผ่านการ Process ก่อน

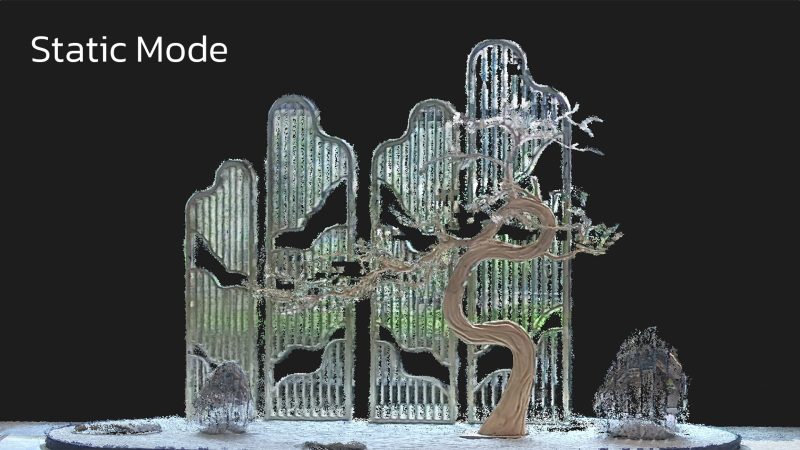

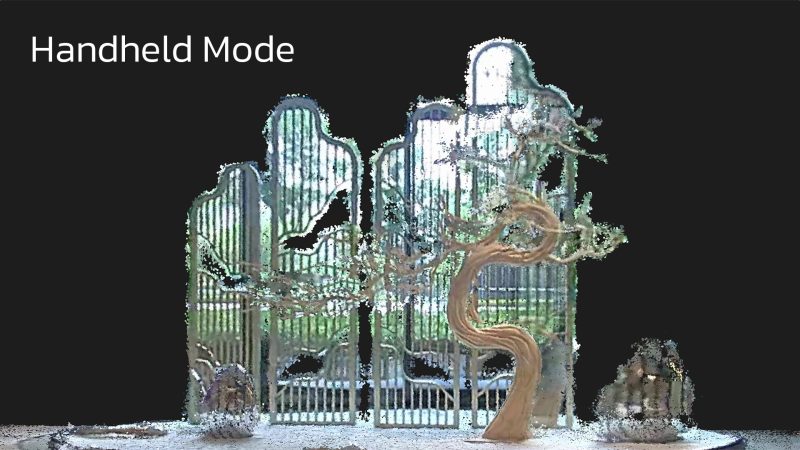

Static Scan Mode : โหมดใหม่ที่เพิ่มขึ้นมา เป็นการสแกนแบบตั้งอยู่กับที่ ให้เก็บข้อมูลแบบละเอียดเพื่อเพิ่มความแม่นยำของข้อมูล โดยจะต้องตั้งเครื่องในบริเวณที่มีวัตถุที่หลากหลายเพื่อให้เครื่องแสดง
สามารถใช้อ้างอิงได้ การทำงานคือเลือก Static Scan แล้วกดสแกน จะต้องตั้งเครื่องไว้ประมาณ 80 วินาที ระหว่างนี้ห้ามเคลื่อนย้ายเครื่องและวัตถุโดยรอบ ในการสแกนโหมดนนี้สามารถแกนเป็นระยะๆ
ระหว่างการเดินสแกนปกติ โดยเลือกจุดที่สำคัญๆที่เราอยากให้เก็บข้อมูลแบบละเอียดเป็นพิเศษได้

Storage ในตัว 512 GB SSD : ทำให้การแสกนแต่ละจุดที่ต้องใช้พื้นที่เก็บมาก โดยเฉพาะการสแกนแบบ Static ที่เก็บข้อมูลมากเป็นพิเศษ ทำได้สบาย ไม่ต้องห่วงที่เก็บเต็ม

สามารถทำงานร่วมกับกล้อง 360° เพื่อสร้าง 3DGS : 3D Gaussin Splatting หรือประมวลผลภาพจำลอง 3 มิติสำหรับงานนำเสนอสถานที่ เราสามารถหมุนดู Viewport เดินดูรอบๆได้เหมือนเราอยู่ในเกม
ดูเหมือนเป็นวัตถุ 3 มิติเลย แต่ที่จริงคือการประมวลผลภาพจากกล้องร่วมกับการใช้ Point Cloud เพื่อสร้างแบบจำลอง 3D (ไม่ใช่ทั้ง 3D Mesh และ Point Cloud)

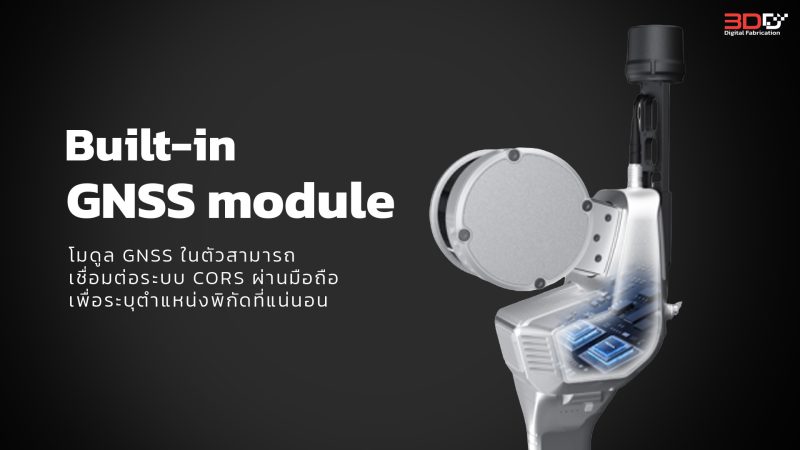

มี Module GNSS Antenna : หรืออุปกรณ์สำหรับระบุพิกัดตำแหน่งบนโลก โดยทำงานร่วมกับดาวเทียม ซึ่งปกติแล้วโมดูลประเภทนี้จะต้องทำงานกับตัวระบุตำแน่งพิกัดแบบตั้งกับที่หรือ Base Station
เพื่อส่งข้อมูลมายังแครื่องสแกนแบบเดินสแกนให้ทำงานร่วมกัน เพื่อให้เครื่องสแกนมีประสิทธิภาพกว่าเดิม(เพราะเครื่องสแกนอ้างอิงกับตำแหน่งจริงบนโลก) แต่กับ Slam 200E มี chip GNSS ในตัว
รองรับ NTRIP (NTRIP = Internet RTK Correction จากเครือข่าย CORS) คือการส่งข้อมูลแก้ไขตำแหน่ง (correction data) ผ่านอินเทอร์เน็ตมือถือได้เลย


ตัวอย่างผลลัพธ์งานสแกนหน้า Shop 3DD

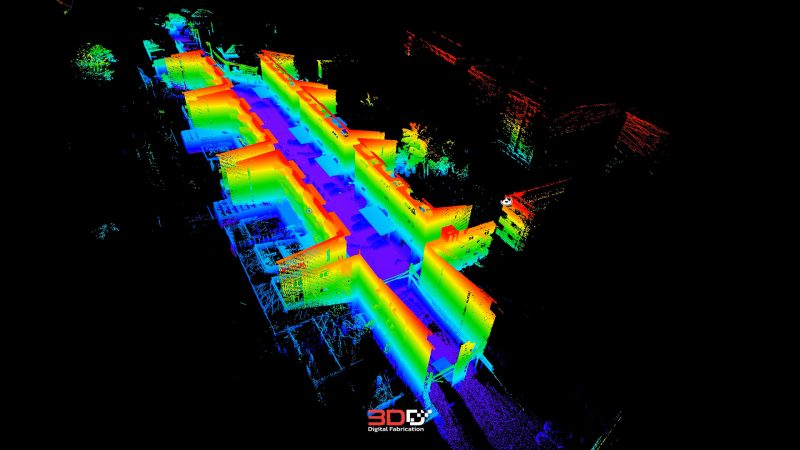

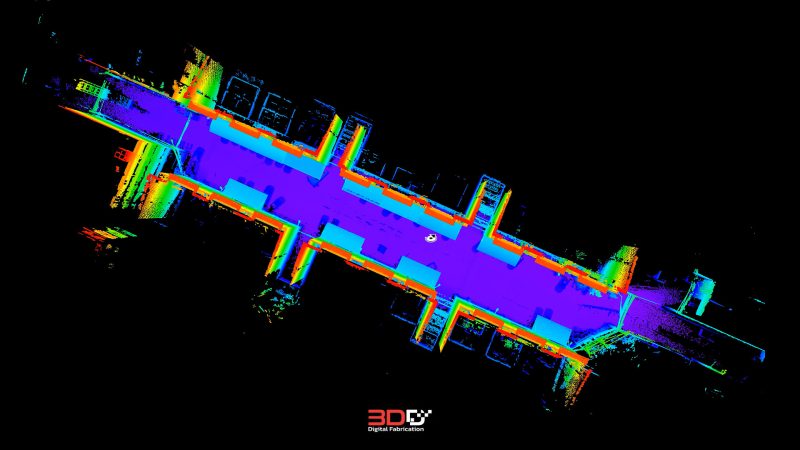

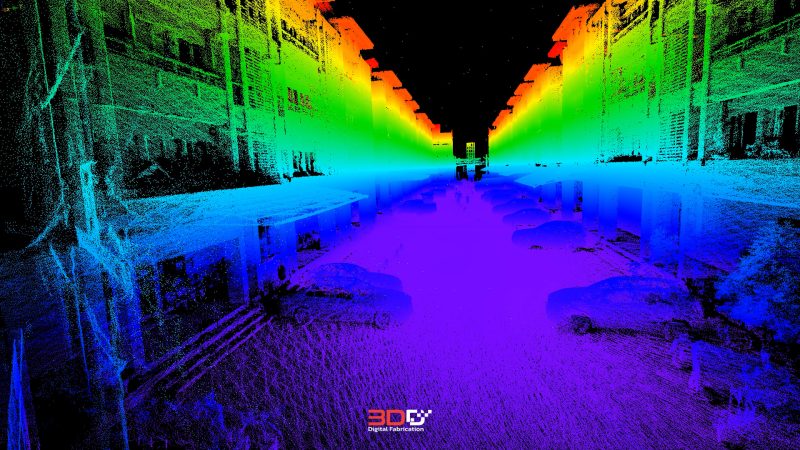

แสดงผลสีตามความสูง (Elevation Coloring)

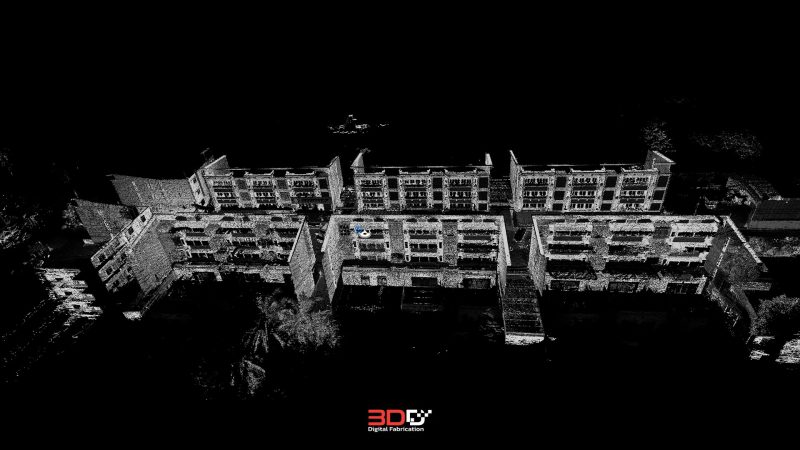

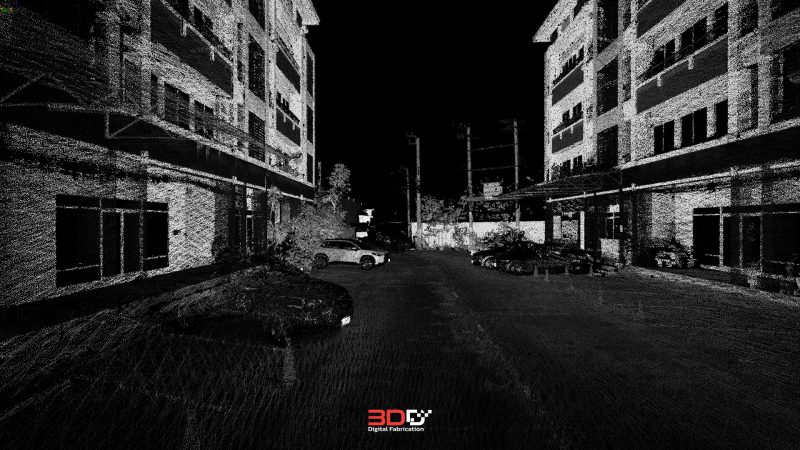

แสดงผลตามความเข้มสัญญาณ ( Intensity Coloring )

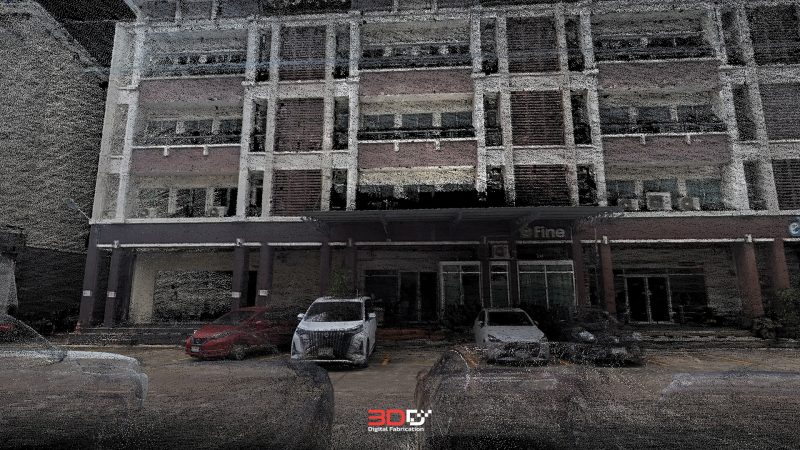

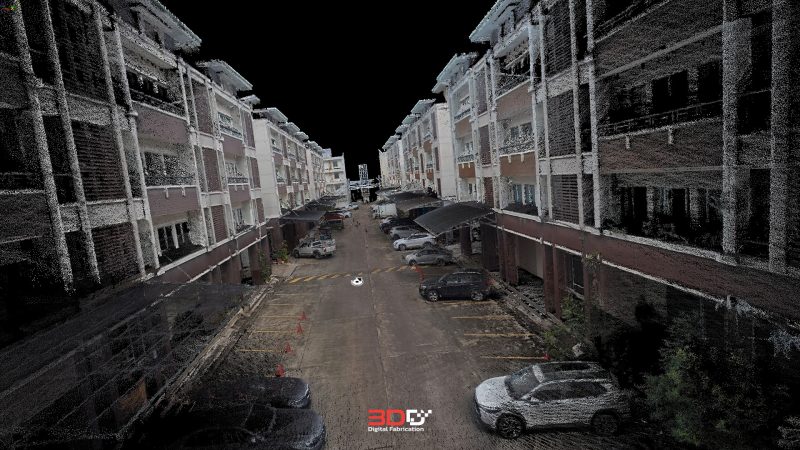

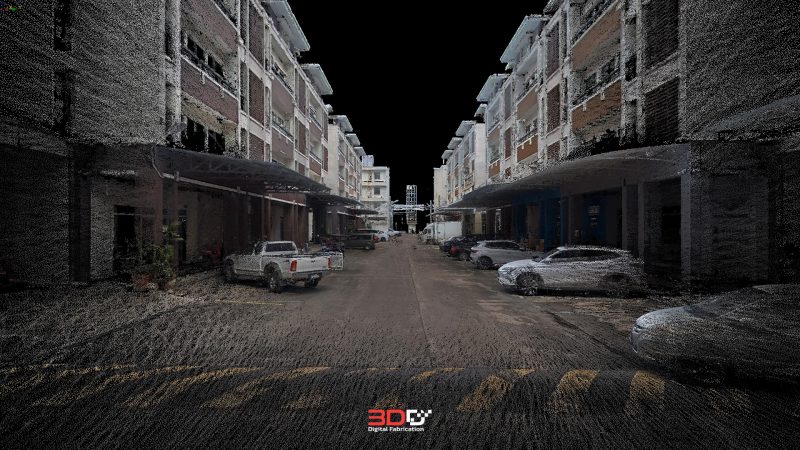

Colored Point Cloud

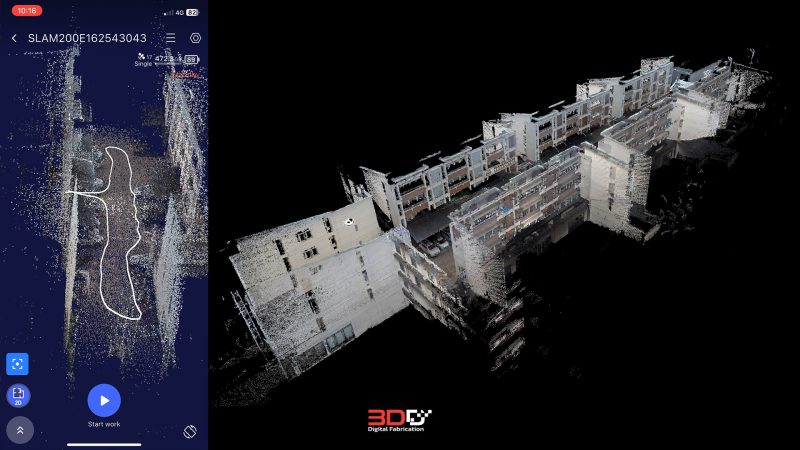

เส้นทางสแกนจริงและผลลัพธ์ที่ได้

สรุปเลยว่า Slam 200E เป็นเครื่องสแกนพื้นที่รุ่นใหม่ที่ตอบโจทย์ทั้งงานสำรวจ งานก่อสร้าง งานวิศวกรรม และงาน BIM ได้อย่างครบครัน ด้วยความแม่นยำสูง ฟังก์ชันใหม่ที่ช่วยให้สแกนได้เร็วขึ้น
แสดงผล Point Cloud แบบสีเรียลไทม์ และสามารถใช้งานร่วมกับ GNSS Module เพื่อระบุตำแหน่งจริงบนโลก ทำให้การเก็บข้อมูลพื้นที่ขนาดใหญ่เป็นเรื่องง่าย สำหรับใครที่กำลังมองหาเครื่องมือ
สำรวจ 3D คุณภาพสูง Slam 200E พร้อมให้ทดลองและจำหน่ายแล้วที่ 3DD ครับ
