Download  – Software EZcad2 ที่นี่ <—

Download  – คู่มือ EZcad2 ที่นี่ <—

การเริ่มต้นใช้งาน Ray Mark Machine การแก้ไขปัญหาเบื้องต้นการบำรุงรักษา

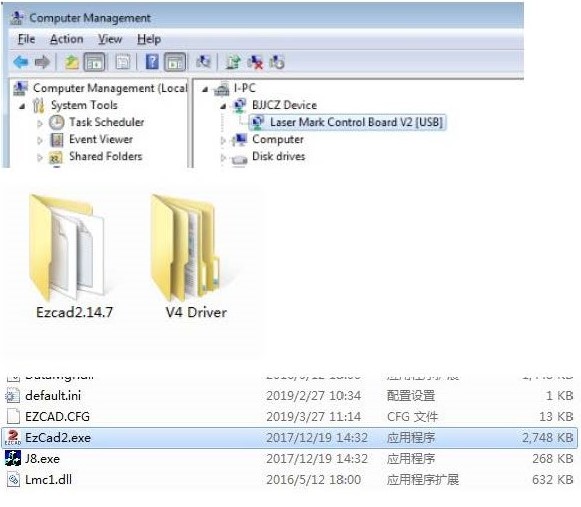

1. การติดตั้งโปรแกรมและ Driver Installation Instruction
** สำคัญมาก ต้องเชื่อมต่อสาย USB แล้วเปิดเครื่องเลเซอร์ก่อน !! เปิดโปรแกรมเสมอ **

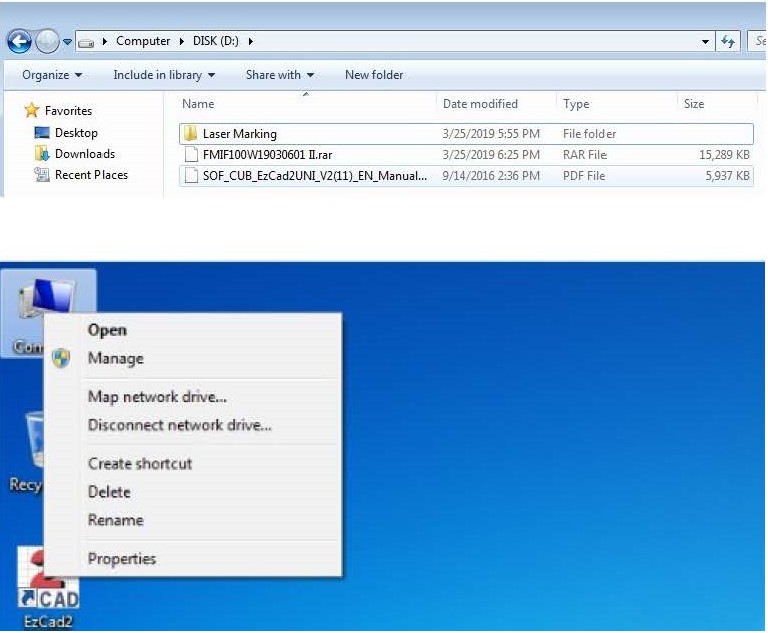

– ขั้นตอนแรกให้นำไฟล์ที่อยู่ในแฟรชไดฟ์ (แถมไปกับเครื่อง RayMark) Copy ไฟล์ทั้งหมดไปยัง Computer ที่จะใช้งาน
– ทำการเปิดเครื่อง Raymark
– เสียบสาย USB เชื่อมต่อกับ Computer ที่จะใช้งาน

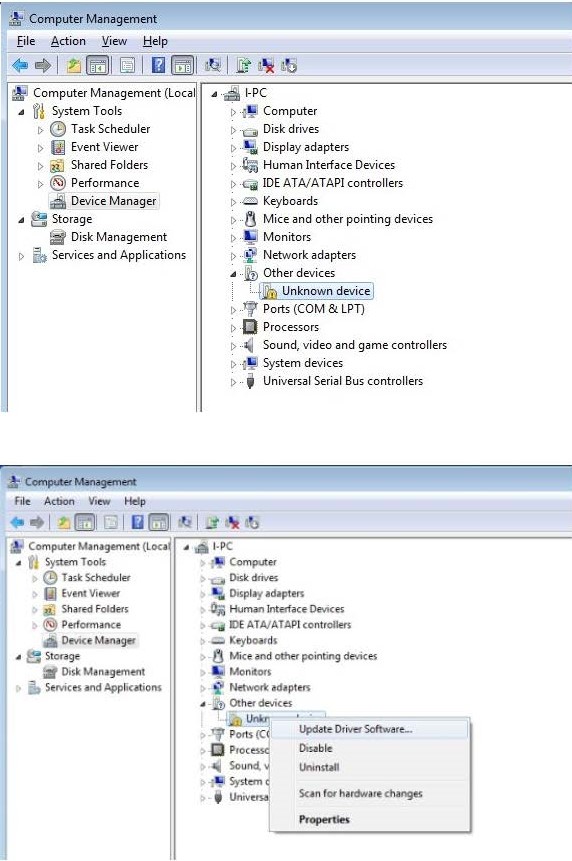

– ไปยัง Manage – Device Manager – Others devices

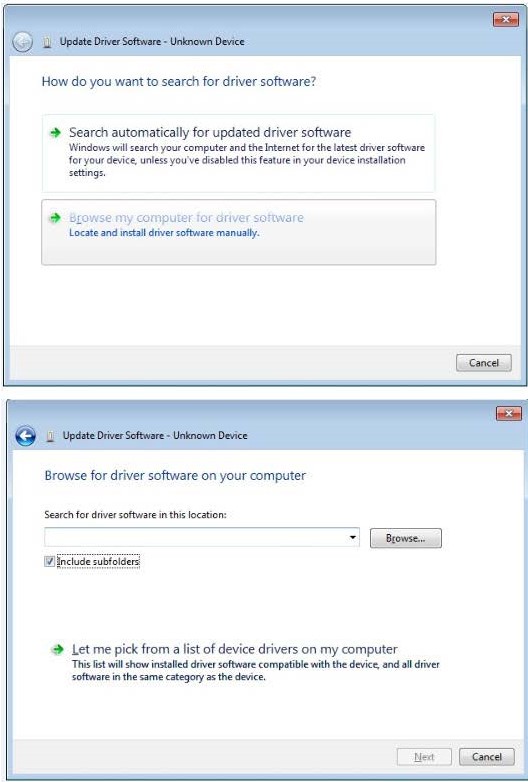

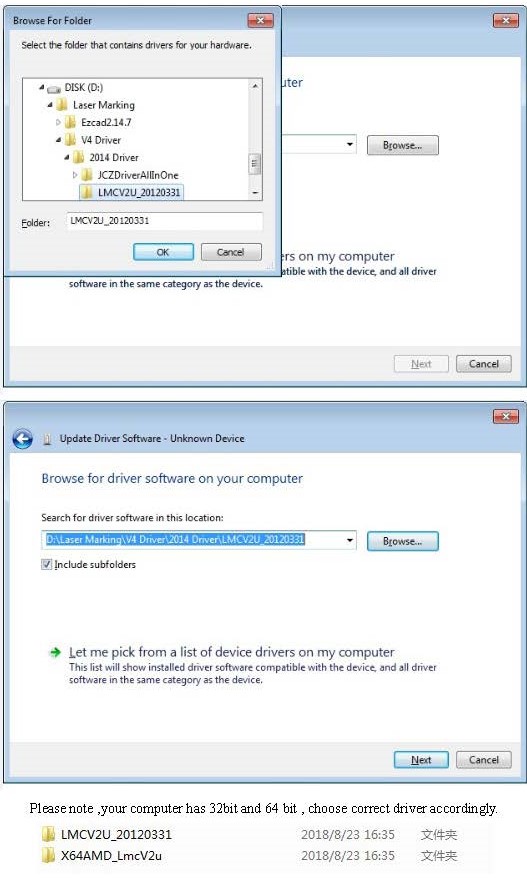

– คลิกขวา Update Driver – เลือกไฟล์ Driver ที่ Copy มาจากแฟรชไดฟ์

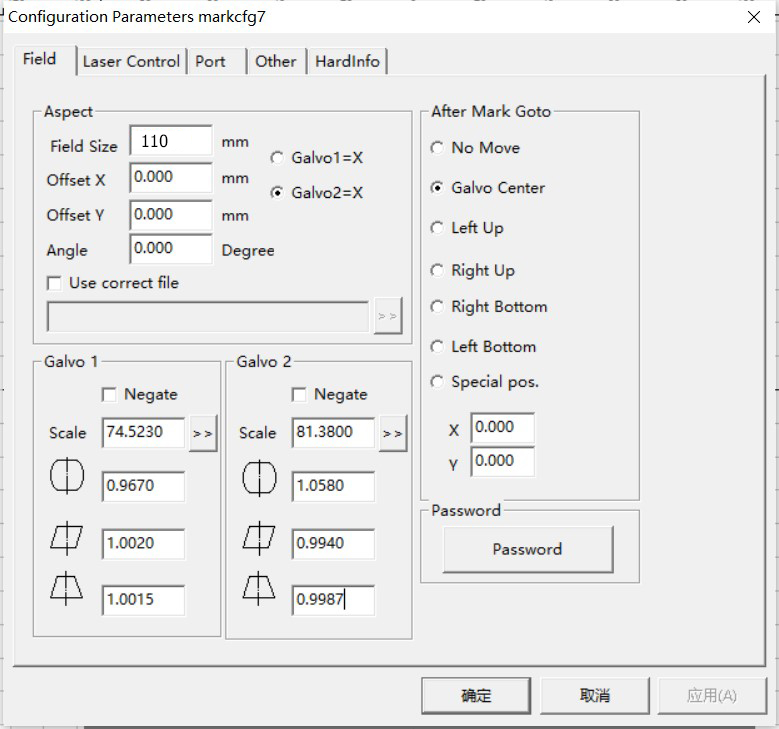

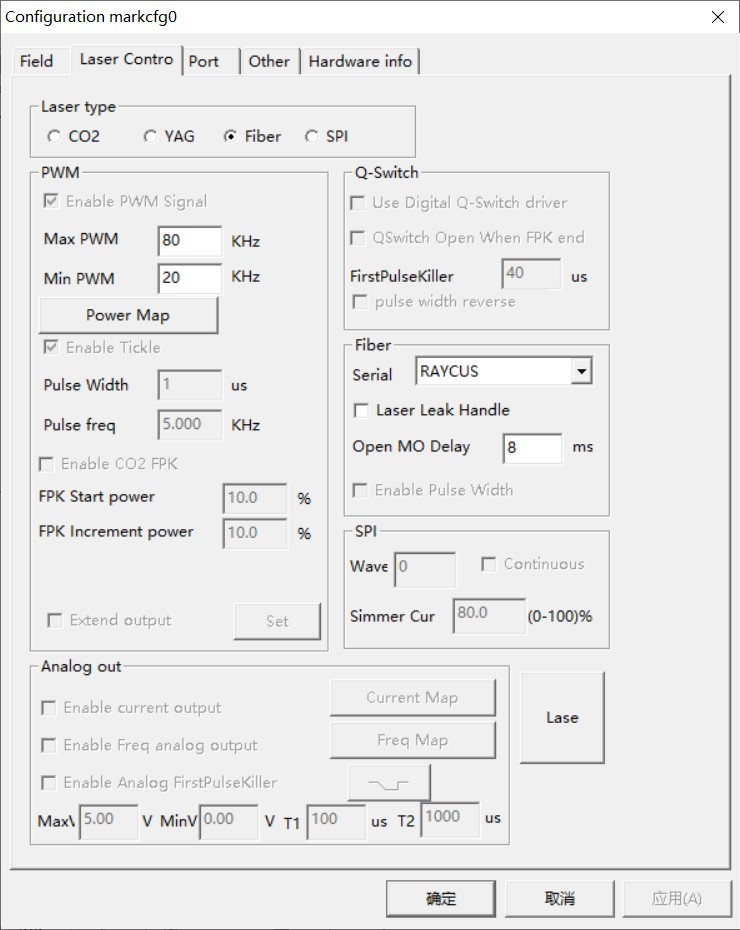

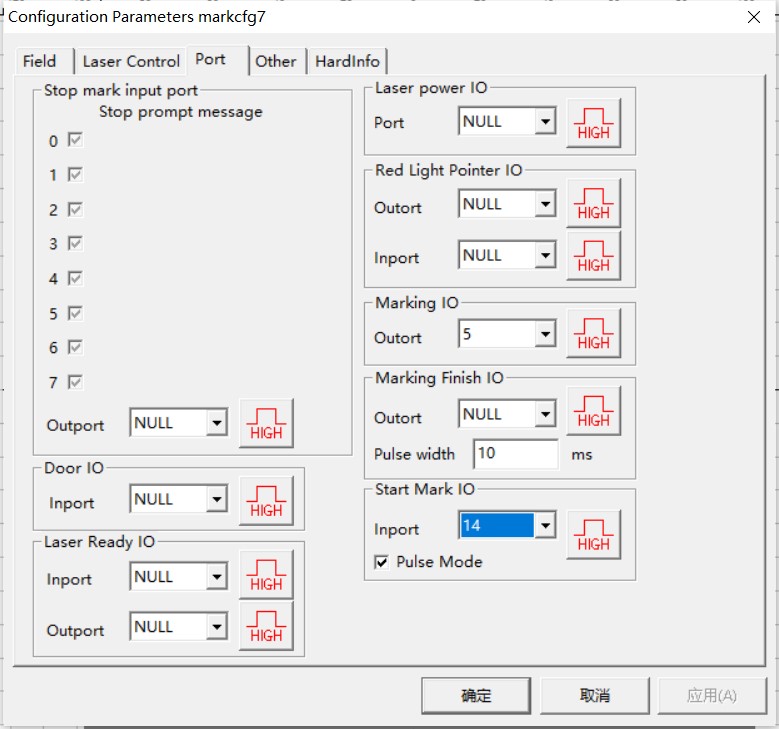

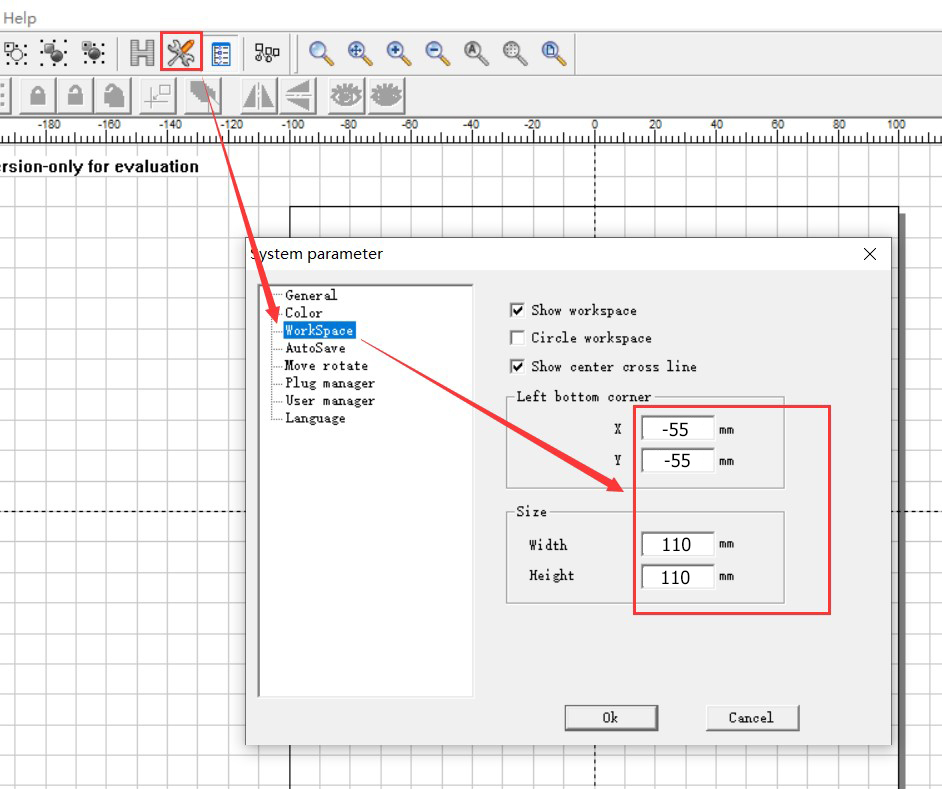

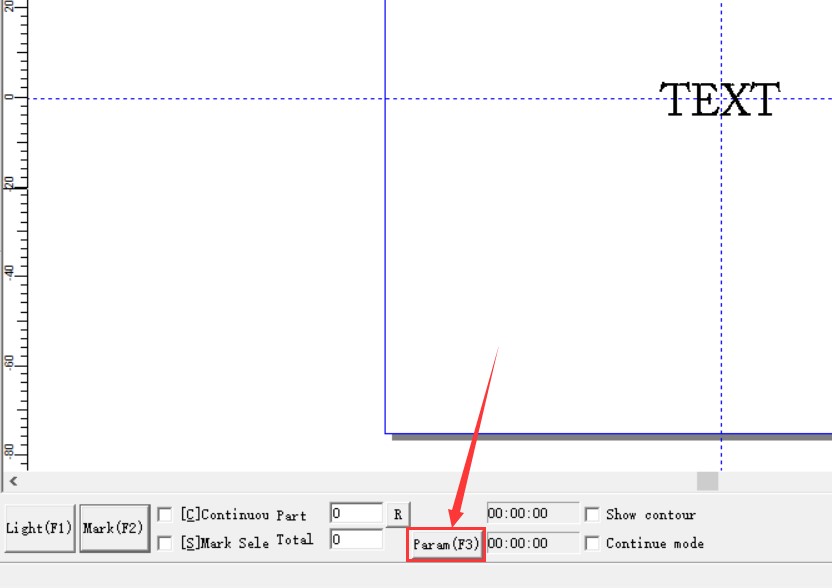

2. การตั้งค่า Parameter & System Setting บนโปรแกรม EZCad2 (สามารถ Download ที่หน้า Download)
** สำคัญมาก ต้องเชื่อมต่อสาย USB แล้วเปิดเครื่องเลเซอร์ !! ก่อนเปิดโปรแกรมเสมอ **

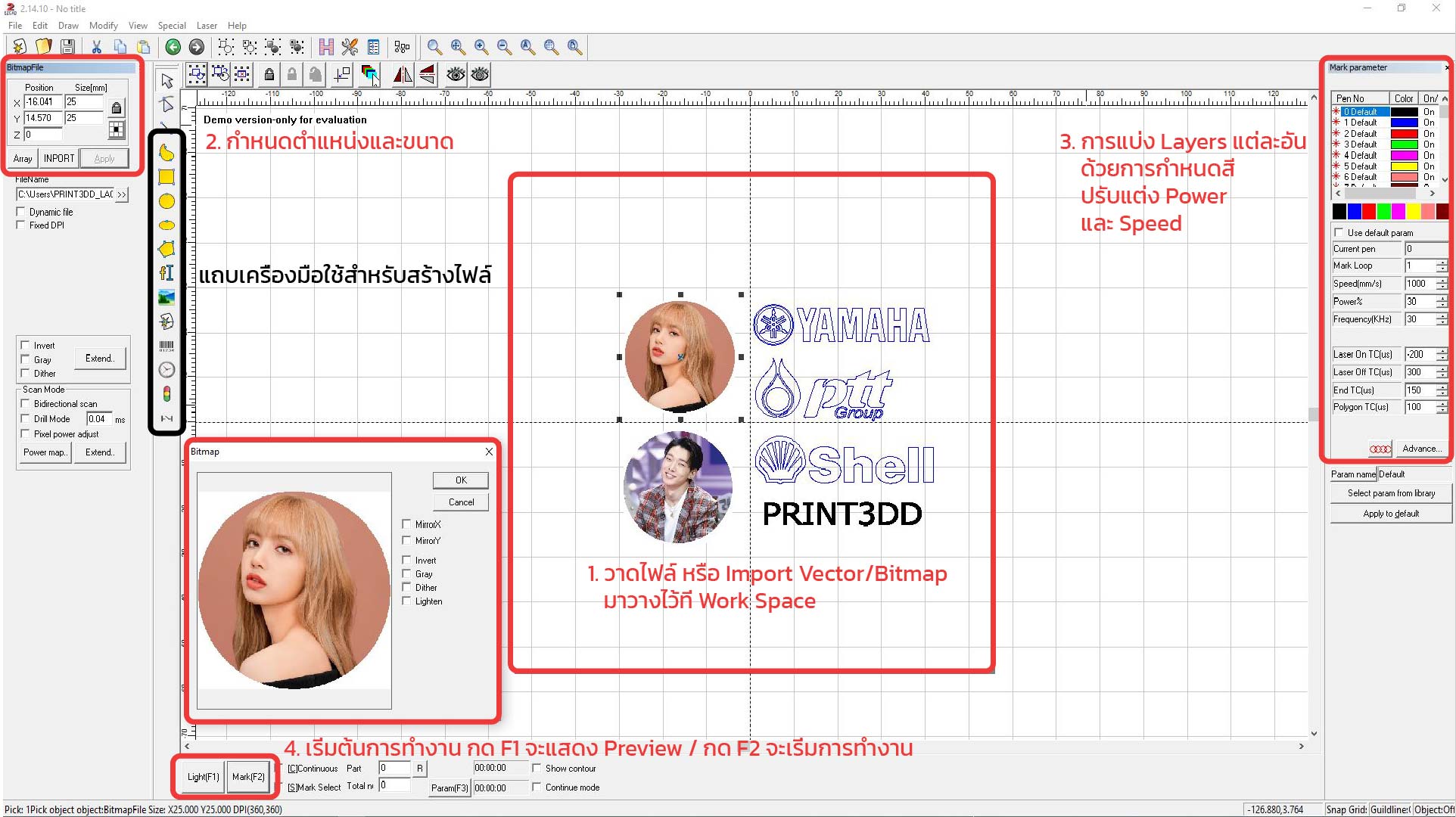

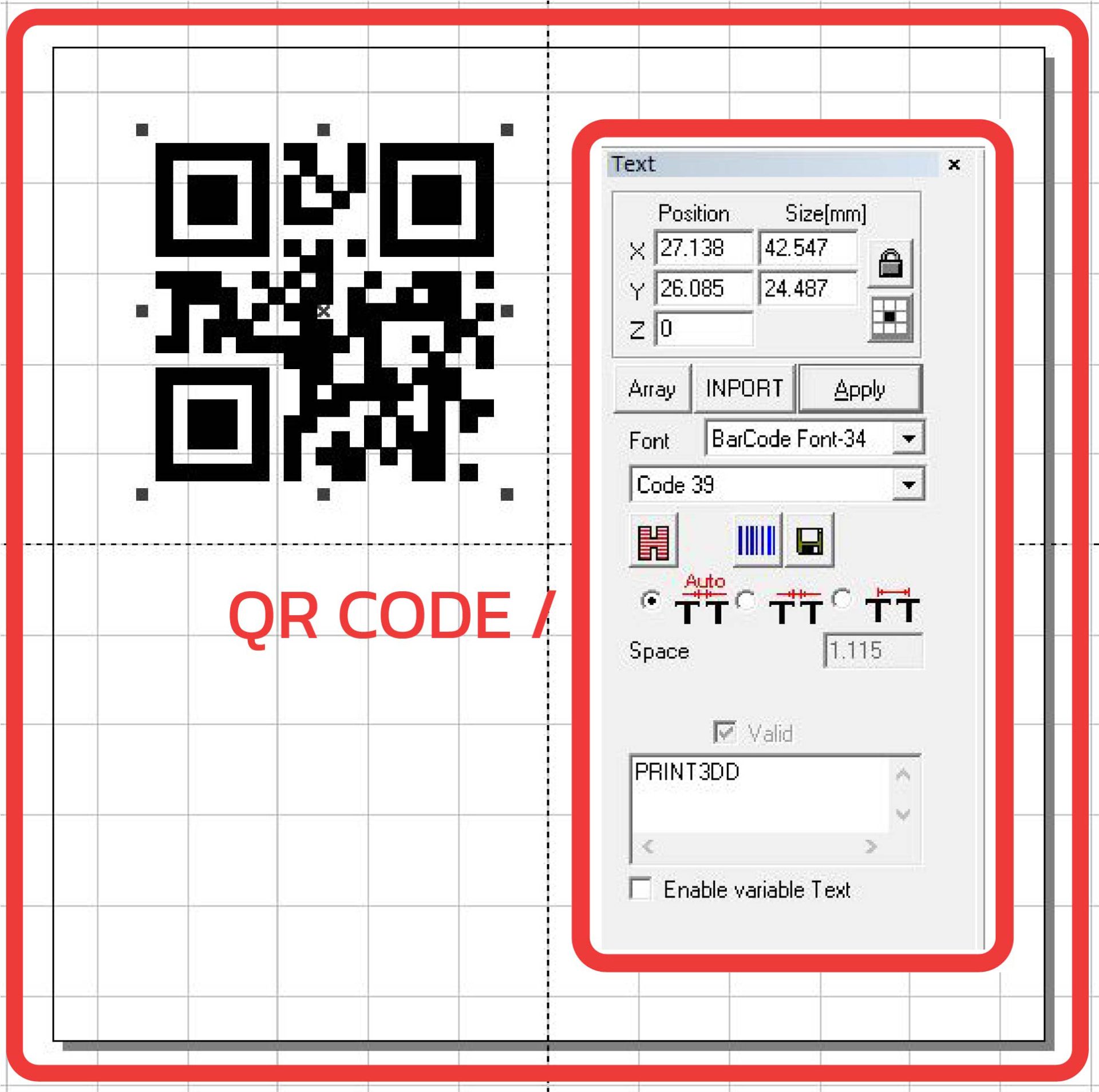

3. การใช้งาน Software EZCad2

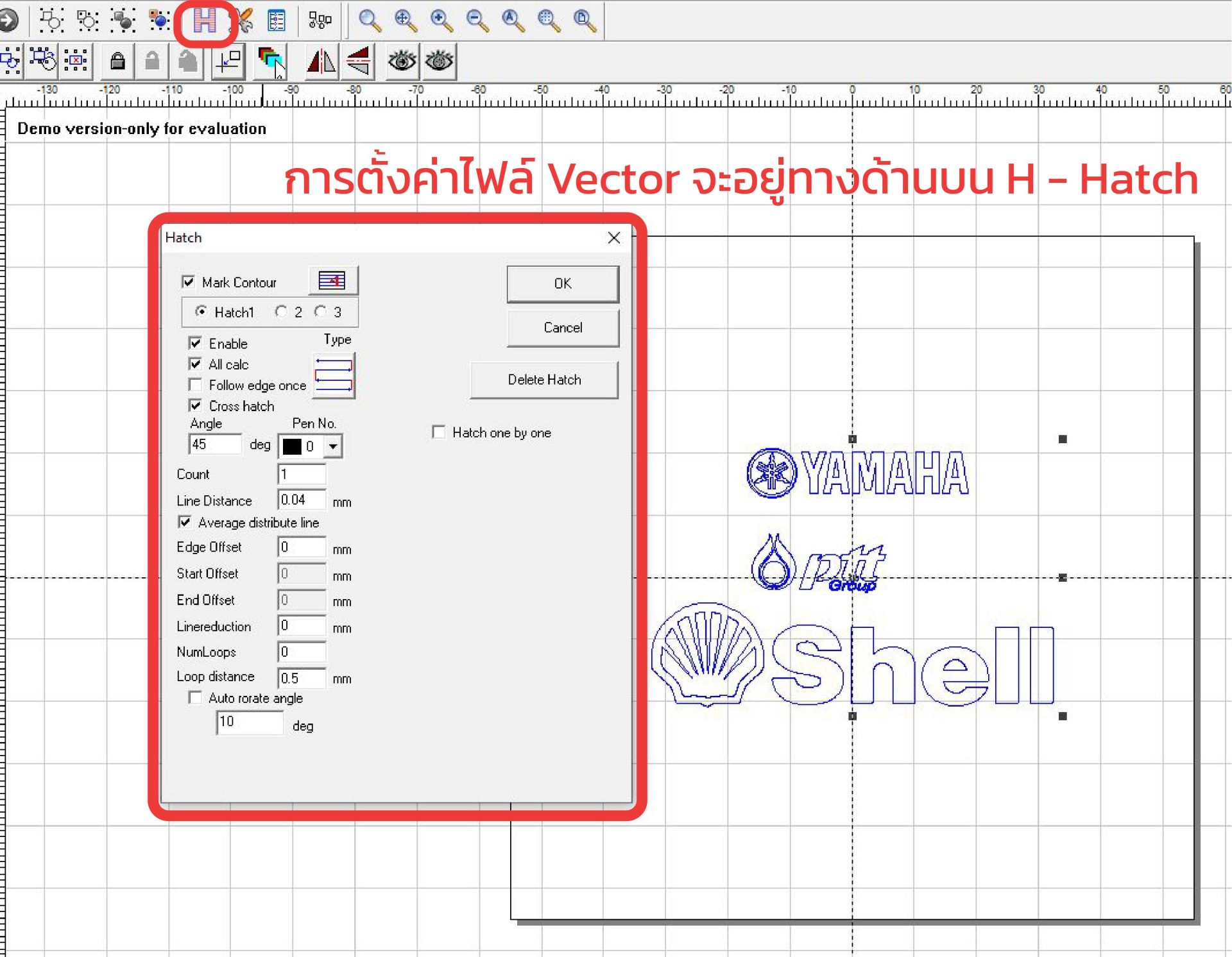

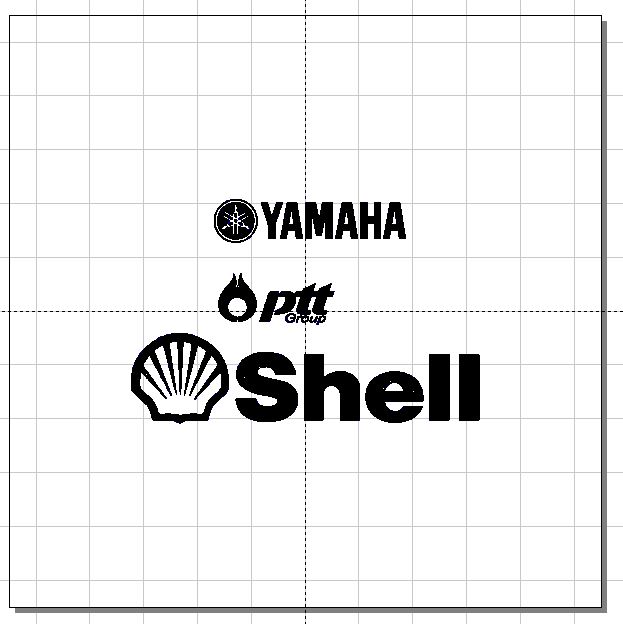

ผลลัพธ์การทำ HATCH – คือการทำแรเงาให้การไฟล์ Vector นั้นๆ นั่นเอง

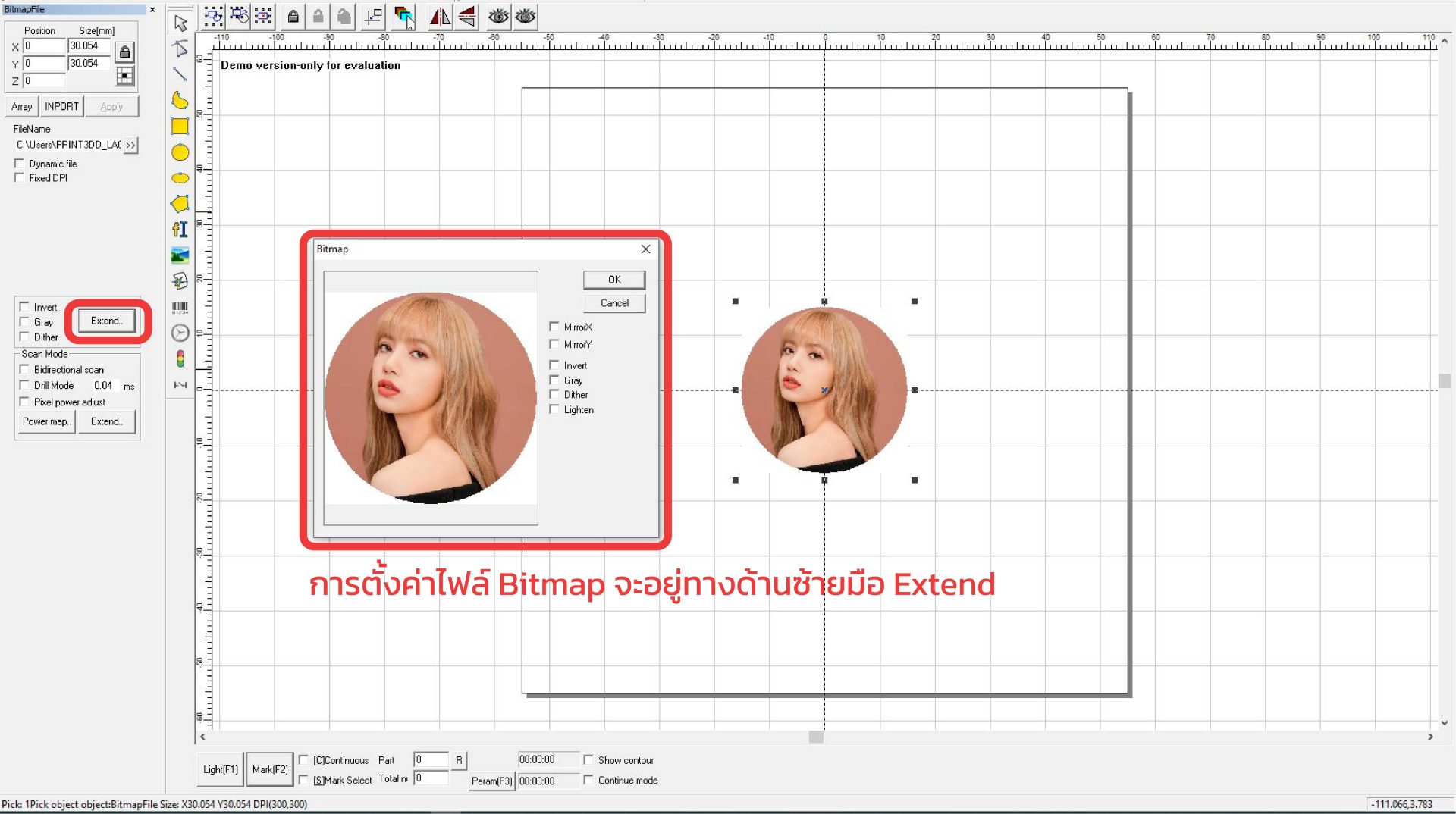

4. การนำไฟล์เข้าเครื่อง Vector และ Bitmap

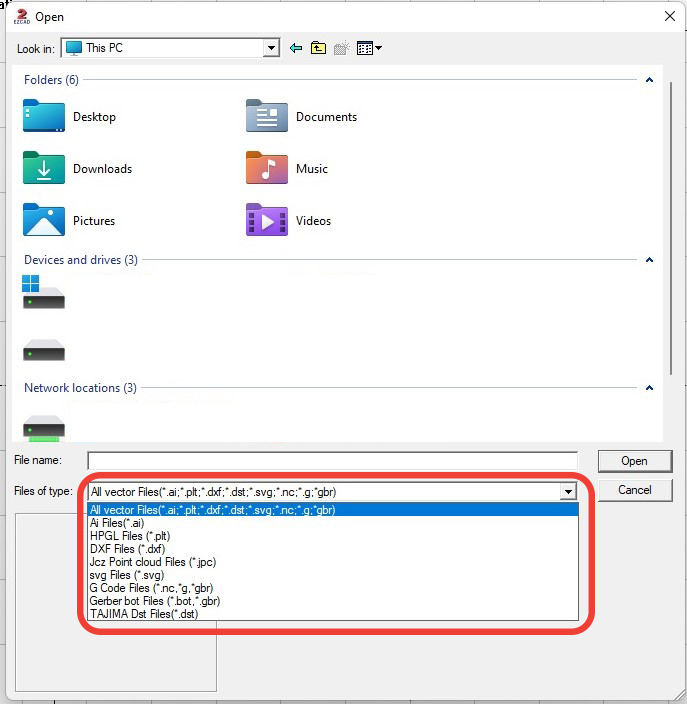

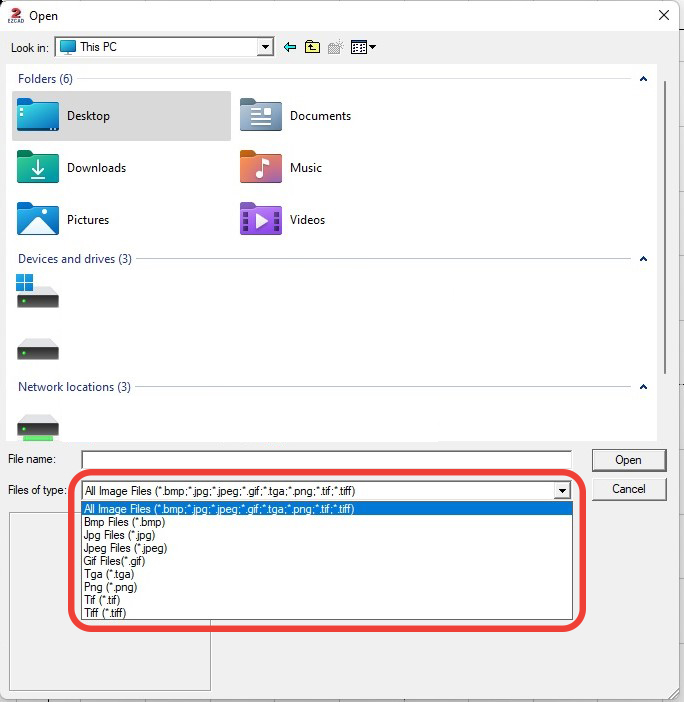

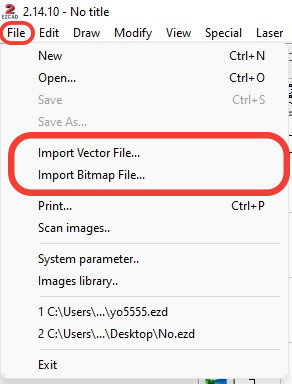

เลือก File – Import Vector / Bitmap File


5. ความแตกต่างระหว่างไฟล์ Vector และ Bitmap
(ความแตกต่างระหว่าง Bitmap และ Vector Files) อ่านบทความได้ที่นี่


6. การใช้งานเครื่องเลเซอร์เริ่มต้น (Basic Operation)


Credit : omtechlaser

วิธีปรับตำแหน่ง Dot Laser


วิธีถอดชุด Fiber Laser

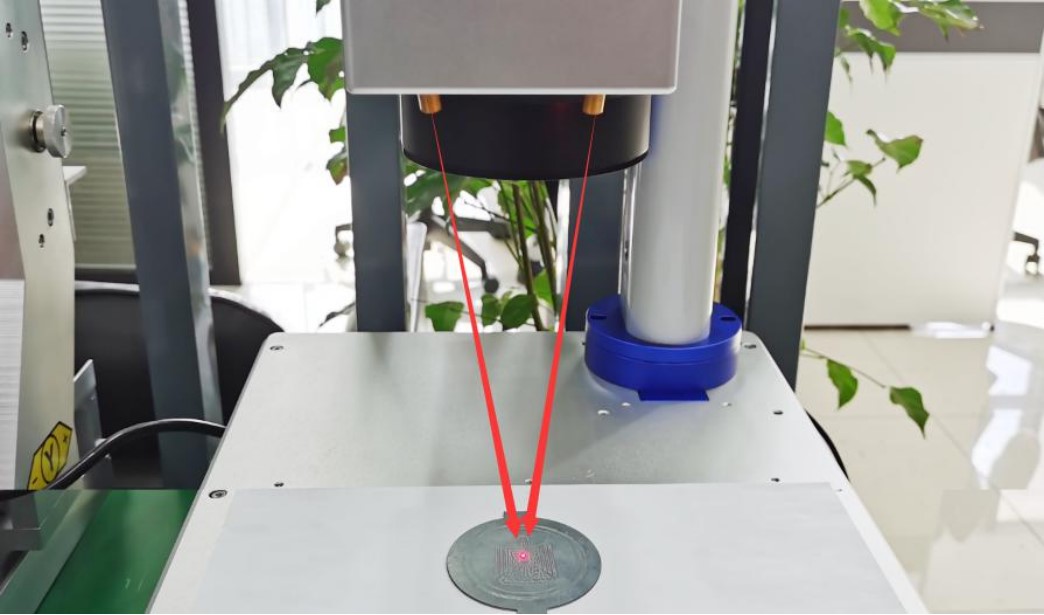

วิธีปรับตำแหน่ง Dot Red light

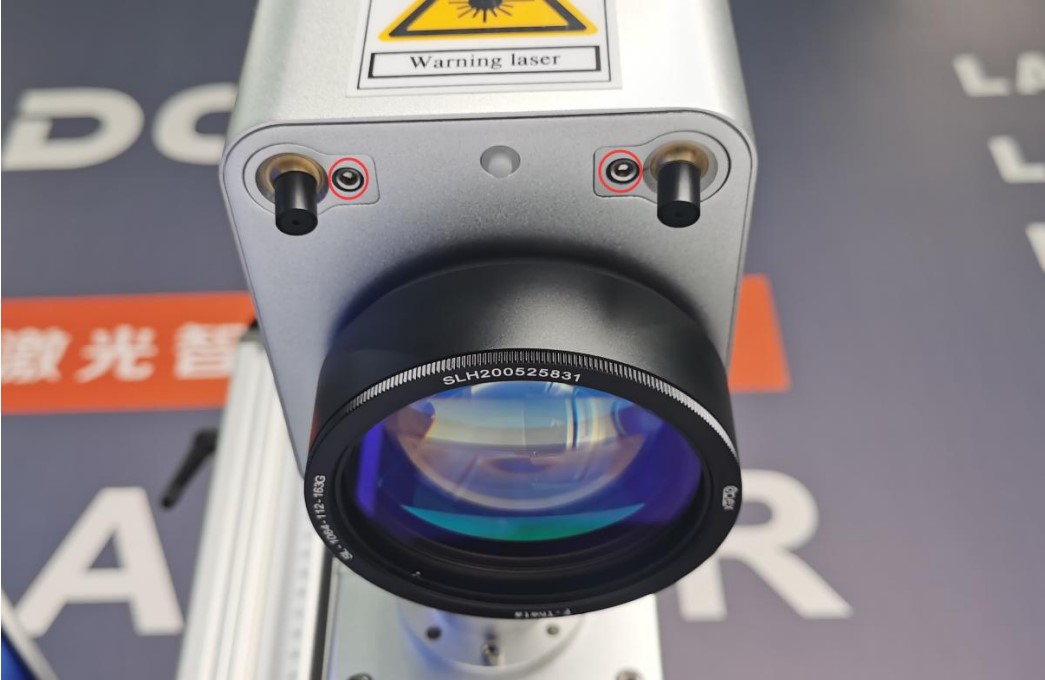

นำประแจ 6 เหลี่ยม มาขัน ปลดล็อค ตำแหน่งดังรูป
ปรับระยะของ Red dot ให้เข้าหากันมากที่สุด

วิธีปรับตำแหน่ง Focus เลนส์ของเลเซอร์ สำคัญมาก

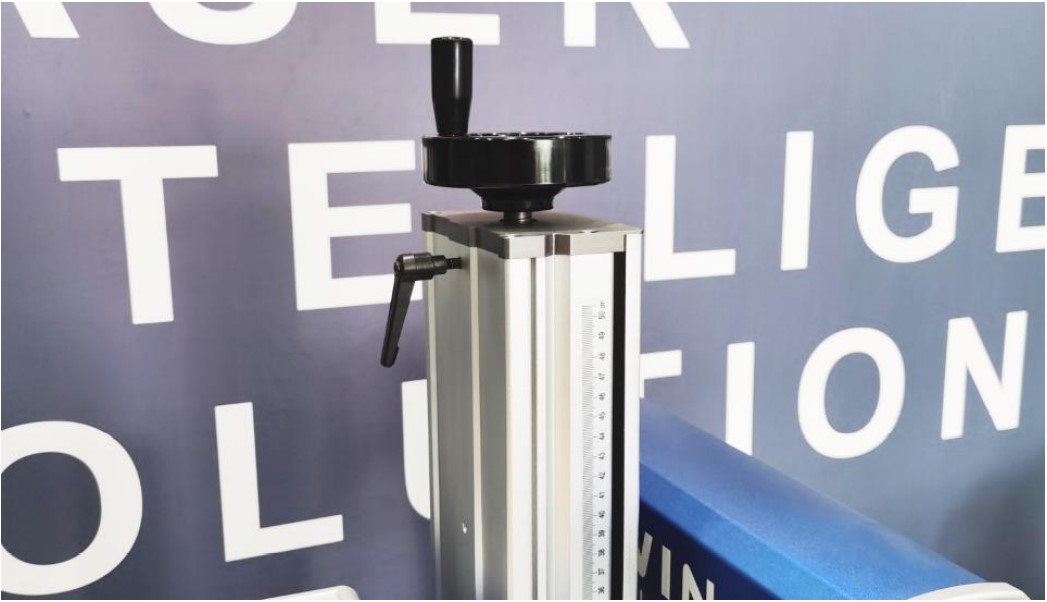

แท่นหมุนปรับระยะ Focus สำคัญมากในการทำงาน หากเลเซอร์ของท่าน เบาเกินไป แนะนำให้หมุนแท่นระยะใหม่อีกครั้ง โดยจะต้องอ้างอิงจะแสง Red dot ด้วยครับ

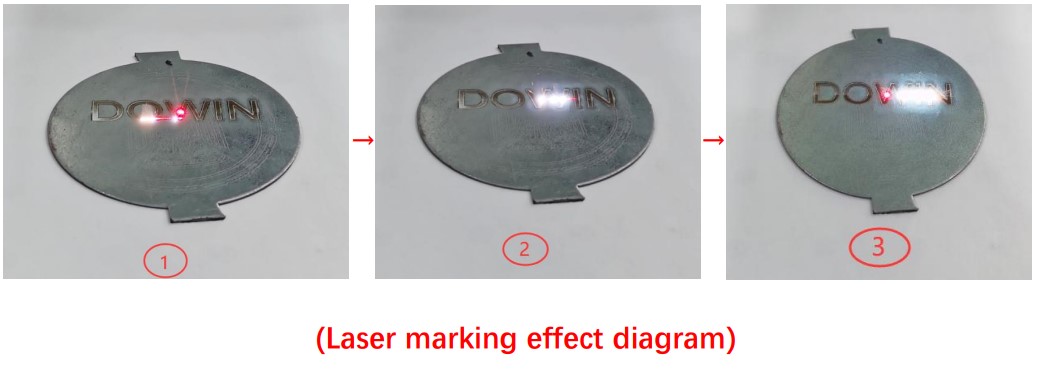

จะเห็นได้ว่า จะปรับระยะที่เหมาะสม จะมีแสง Power ออกมาดีที่สุดในการตั้งค่าโปรแกรมเดียวกัน

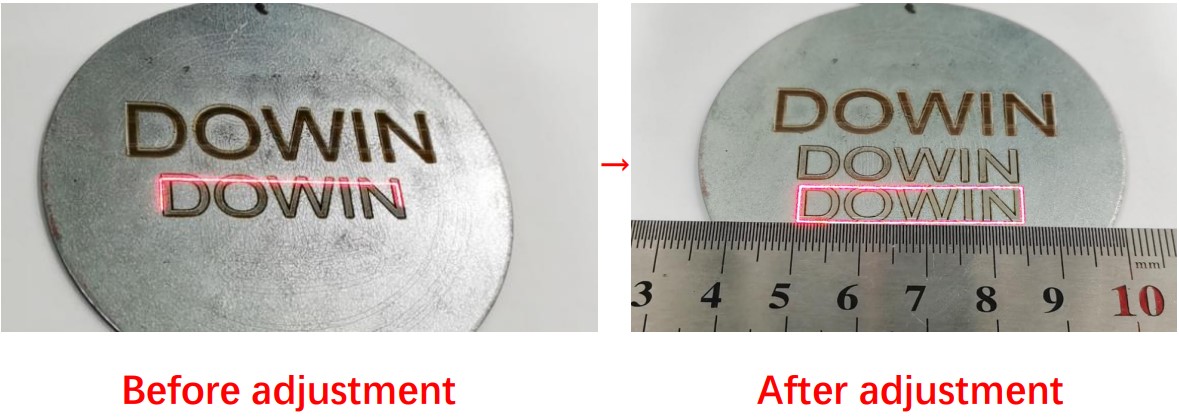

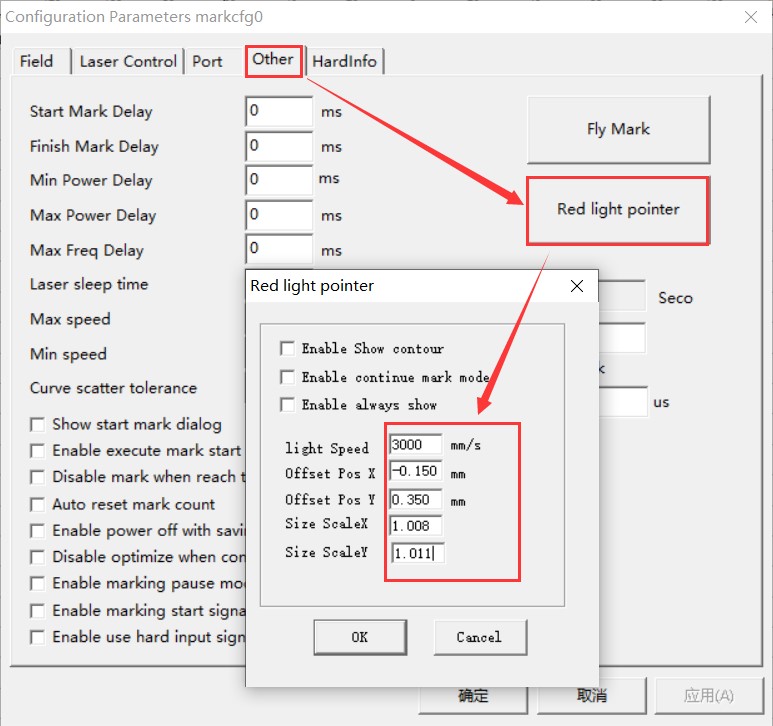

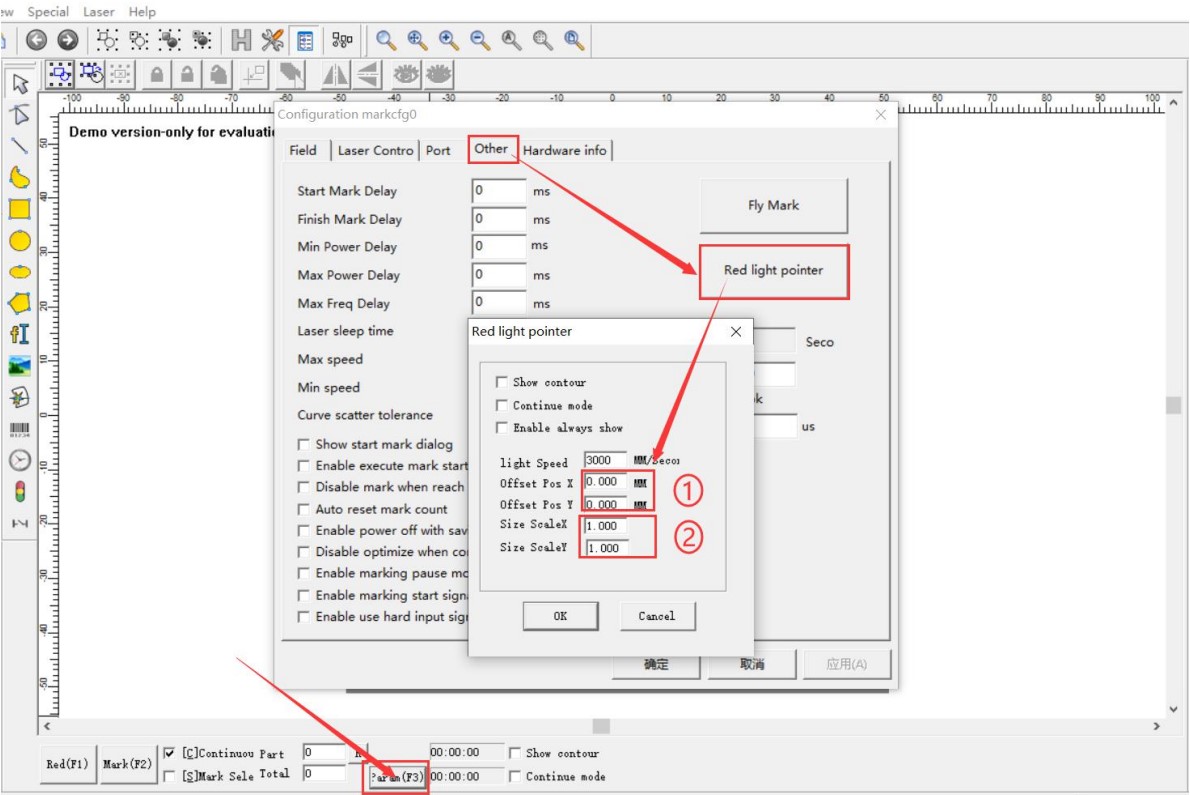

วิธีปรับตำแหน่ง Preview Laser ไม่ตรงกับ งานที่เลเซอร์

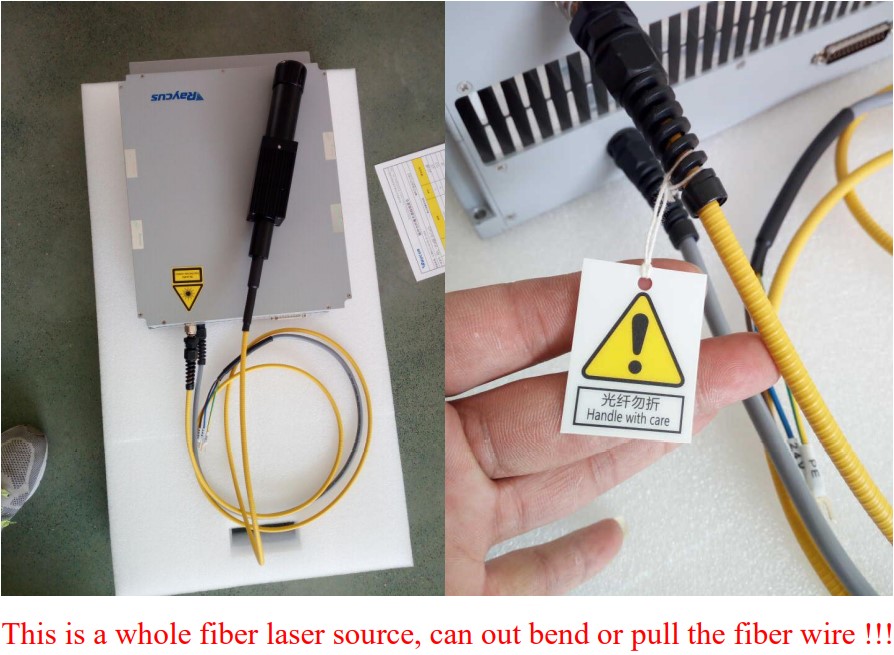

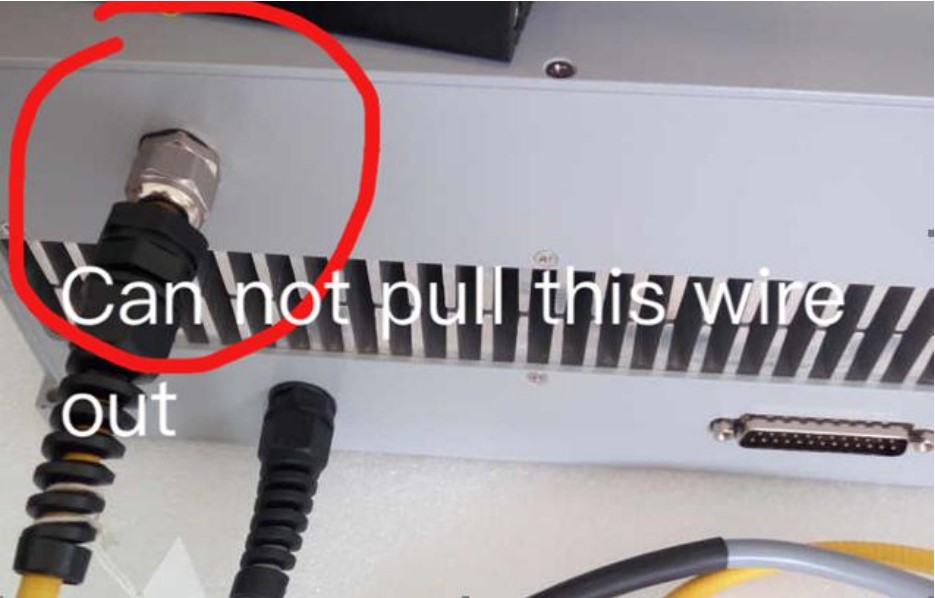

โปรดระมัดระวังสาย Fiber ห้ามถอด และห้ามหัก ห้ามงอ
