การสร้างโมเดล 3D แบบใส่สีเพื่อใช้งานกับเครื่องพิมพ์ Da Vinci Color โดยโปรแกรม Autodesk Fusion360

การสร้างโมเดล 3D แบบใส่สีเพื่อใช้งานกับเครื่องพิมพ์ Da Vinci Color โดยโปรแกรม  Autodesk Fusion360

     การเปิดตัวใหม่ของเครื่องพิมพ์ XYZ Da Vinci Color เป็นเครื่องพิมพ์ 3D แบบ Full Color เครื่องแรกของโลกในระบบเส้นพลาสติก Fused filament fabrication (FFF) ที่รวม 2 ระบบไว้ในเครื่องเดียวกัน คือ เครื่องพิมพ์ 3D กับ Inkjet Color (CMYK) หรือจะให้พูดง่ายๆ เลยเจ้าเครื่องพิมพ์ Da Vinci Color จะสามารถพิมพ์งานแบบ 3D และทำสีให้กับโมเดลได้เลย เอาใจคนที่ไม่อยากทำสีให้โมเดลหรือชิ้นงานเอง ซึ่งการทำงานของเครื่องพิมพ์จะเป็นการพิมพ์เส้นพลาสติกสีขาวเป็นชั้นๆ พอเสร็จในแต่ละชั้นหัว Inkjet จะมาฉีดสี (CMYK) ลงบนเนื้อของโมเดลทันทีจะทำสลับกันไปเรื่อยๆ จนสิ้นสุดการทำงาน ถ้าเป็นเครื่องพิมพ์ 3D แบบทั่วไปจะพิมพ์โมเดลเป็นสีนั้น สีที่ได้จะเป็นสีของเส้นพลาสติกที่เราทำการใส่ให้เครื่องพิมพ์ในตอนแรกนั้นเอง  โดยการที่จะพิมพ์งานออกมาเป็นโมเดลสีได้นั้นเราจะต้องมีไฟล์ 3D ที่ทำการใส่สีให้กับโมเดลมาจากโปรแกรมขึ้นรูป 3D เลย ดังนั้นเราจึงต้องให้ความสำคัญกับการสร้างโมเดลเป็นอย่างมากครับ แต่ขอบอกก่อนเลยว่าการใส่สีให้โมเดลนั้นง่ายนิดเดียวครับ



111

ภาพที่ 1

     การสร้างโมเดลให้ออกมาเป็นสีนั้นจะต้องทำสีมาจากในโปรแกรมของการขึ้น 3D เลย แล้ว Export ออกมาเป็นไฟล์ที่ซอฟต์แวร์  XYZmaker รองรับได้ ประเภทของไฟล์ได้แก่ .AMF  .OBJ  .STL   .3CP เพื่อจะทำการแปลงเป็นไฟล์ .3CP ที่เครื่องพิมพ์ Da Vinci Color อ่านข้อมูลได้ โดยจะรู้ได้ไงว่าโปรแกรมไหนที่สามารถใช้ได้บ้างให้สังเกตุง่ายๆ เลยโปรแกรมไหนก็ได้ที่สามารถใส่สีให้โมเดลได้ภายในโปรแกรมนั้นเลย แล้วอีกอย่างคือต้องสามารถ Export ออกมาเป็นไฟล์ .AMF  .OBJ  .STL   และ .3CP นั้นเอง งั้นจะขอยกตัวอย่างโปรแกรม Autodesk Fusion360 เพื่อจะให้เห็นภาพกันได้ง่ายๆ เลยครับ ก่อนอื่นนั้นโปรแกรม Fusion360 ต้องทำการติดตั้ง Plugin – OBJ Exporter for Autodesk Fusion 360 เมื่อทำการติดตั้งเรียบร้อยแล้วก็จะสามารถ Export เป็น .OBJ ได้แล้วครับ ดังภาพที่ 2



OBJ Fusion360

ภาพที่ 2

     เมื่อสร้างโมเดลในโปรแกรม Fusion360 เสร็จแล้วการใส่สีนั้นให้ไปที่เครื่องที่ชื่อ Modify > Appearance แล้วจะเด้งหน้าต่างขึ้นมาด้านขวามือ สามารถเลือกใส่สีแบบทั้งโมลเดลได้ หรือเลือกใส่เป็นด้านได้ และยังเลือกชนิดของสีได้อีกว่าให้เป็น Materials ชนิดไหน ตามภาพที่ 3 ให้ลากสีที่ต้องการใส่ไปไหนโมเดลได้เลย



112

ภาพที่ 3

     เมื่อใส่สีเสร็จแล้วก็สามารถทำการ Export  เป็นไฟล์ .OBJ ให้กดที่ OBJ Exporter และให้เลือกที่ตำแหน่งที่ต้องการจะ Export งานออกมา ให้สร้างโฟรเดอร์เพื่อรวมไฟล์งานจากนั้นเปิดเข้าไปในโฟรเดอร์แล้วตั้งชื่องานที่ต้องการ Export ส่วนไฟล์ที่จะได้ ซึ่งจะประกอบไปด้วยไฟล์ .OBJ กับ .MTL ตามภาพที่ 4-7



113

ภาพที่ 4

114

ภาพที่ 5

115

ภาพที่ 6

116

ภาพที่ 7



     เมื่อเราได้ไฟล์งานเป็น .OBJ แล้วให้นำไปเปิดในโปรแกรม XYZmaker อีกที่ครับเพื่อที่จะสั่งพิมพ์งานกับเครื่อง XYZ Da Vinci Color ดังภาพที่ 8



117

ภาพที่ 8

     เป็นยังไงบ้างครับกับการสร้างโมเดลแบบใส่สี เป็นการเตรียมความพร้อมของไฟล์งาน 3D ก่อนที่จะพิมพ์งานจริงกับเครื่องพิมพ์ XYZ Da Vinci Color ส่วนผู้ใช้งานท่านอื่นที่อาจจะไม่ได้ใช้โปรแกรม Autodesk Fusion 360 นั้นก็ยังมีโปรแกรมที่สามารถทำได้อีกนะครับ เช่น SketchUp, Blender, Maya, 123D Design และอื่นๆ

การออกแบบกล่องใส่บอร์ดทดลอง Arduino UNO R3. Part 2 การออกแบบ 3D Model

การออกแบบกล่องใส่บอร์ดทดลอง Arduino UNO R3. Part 2 การออกแบบ 3D Model

        บทความนี้จะเป็นบนความต่อจาก Part.1 ที่จะกล่าวในเรื่องของการวัดขนาดและการออกแบบ 2D ที่ได้อธิบายการวัดขนาดของอุปกรณ์ที่จะนำมาออกแบบชิ้นงาน และทำการเขียนแบบลงในกระดาษหรือโปรแกรมต่างๆ แบบ 2D  ถ้าใครที่ยังไม่ได้อ่านสามารถเข้าไปติดตามได้ที่ Part.1 การวัดขนาดการออกแบบ 2D ส่วนในบทความนี้จะเป็นการออกแบบ 3D  ที่จะยึดหลักการออกแบบใน Part ที่ 1 เป็นหลัก การออกแบบ 3D นั้นจะเป็นยังไงจะได้ตามแบบที่ได้ร่างไว้รึเปล่ามาติดตามกันครับ โปรแกรมที่ได้เลือกใช้จะเป็น Autodesk Fusion 360 ที่เหมาะกับการออกแบบ Model 3D ต่างๆ สามารถรับชมวีดีโอการขั้นตอนการออกแบบได้จากด้านล่างนี้ (การปั้นแบบ 3D แบบเบื้องต้น)

        ซึ่งจากการออกแบบกล่องเพื่อที่จะใส่บอร์ดทดลอง Arduino และ Breadboard ที่สามารถนำไปใช้ได้จริง จากภาพที่ 1 จะเห็นได้ว่าด้านซ้ายจะเป็นช่องที่มีไว้ใส่บอร์ด Arduino ส่วนช่องเล็กๆ ด้านข้างเอาไว้ใส่สายไฟเมื่อทำการต่อออกมาจากบอร์ด Arduino เช่น ไฟขั้ว +, ไฟขั้ว – ในทางด้านขวาจะมีไว้ใส่อุปกรณ์ต่างๆ เช่น สายไฟ, Module sensor  เป็นต้น และในส่วนสุดท้ายด้านบนจะมีช่องที่ไว้ใส่ Breadboard (ส่วนฝาปิด) ภาพที่ 2 จะเห็นว่าทางด้านหน้านั้นจะมีตัวล็อค 2 ตำแหน่งที่จะมีไว้ล็อคให้กล่องด้านบน (ฝาปิด) กับตัวกล่องด้านล่าง ไม่แยกออกจากันและง่ายต่อการจัดเก็บอุปกรณ์ต่างๆ



1

ภาพที่ 1

2

ภาพที่ 2

3

ภาพที่ 3

4

ภาพที่ 4

        และด้านบนของฝาปิดจะมีการออกแบบให้มีโลโก้ของทางบริษัท Print 3DD ติดไว้เพื่อเพิ่มความสวยงาม หรืออาจจะตืดชื่อ ลำดับกล่อง เปป็นต้น การเปิดปิดของฝาด้านบนจะสามารถทำองศาในการเปิดได้ 180 องศา ทำให้เมื่อเปิดมาใช้งานสามารถวางไว้บนพื้นที่ราบได้ตามระนาบของพื้นหรือโต๊ะได้เลย ซึ่งทำให้สะดวกสบายต่อการใช้งานทั้งการเสียบสายไฟ, เสียบบอร์ด Module Sensor ต่างๆ เป็นต้น ภาพการปิดกล่องสามารถดูได้จากภาพที่ 5-7



5

ภาพที่ 5

6

ภาพที่ 6

7

ภาพที่ 7

        ในบทความต่อไป Part ที่ 3 เราจะมาพูดถึงการพิมพ์งานด้วยเครื่องพิมพ์ 3D โดยจะบอกถึงการตั้งค่าต่างๆ ก่อนการพิมพ์ (ขั้นตอนการสร้างไฟล์งานก่อนการสั่งพิมพ์)  พร้อมทั้งการเลือกจัดวางตำแหน่งของชิ้นงาน เพื่อให้ง่ายต่อการพิพ์ และลดเลลาในการพิมพ์ชิ้นงานได้



การออกแบบกล่องใส่บอร์ดทดลอง Arduino UNO R3. Part 1 การวัดขนาดและการออกแบบ 2D

การออกแบบกล่องใส่บอร์ดทดลอง Arduino UNO R3. Part 1 การวัดขนาดและการออกแบบ 2D

บทความนี้จะขอนำเสนอการออกแบบกล่องใส่บอร์ดทดลอง Arduino UNO ที่นิยมกันมากในเหล่านักชอบประดิษฐ์ ชอบทดลอง และชอบการออกแบบวงจรคอนโทรลเลอร์ต่างๆ โดยมีทั้ง นักศึกษา อาจารย์ และบุคคลทั่วไป งานที่นำไปใช้งานนั้นก็สามารถแบ่งเป็นได้หลายด้าน เช่น ทางด้านการศึกษา พัฒนาเทคโนโลยี ประดิษฐ์หุ่นยนต์ ด้านทดลองการแพทย์ และอื่นๆ อีกมากมาย ซึ่งการออกแบบนี้ภายในตัวกล่องบอร์ดทดลองนั้น จะประกอบไปด้วยช่องใส่ Arduino UNO Breadboard (บอร์ดทดลองวงจร) และช่องเก็บสายไฟ รวมถึงโมดูลเซ็นเซอร์ต่างๆ ได้ด้วย เพื่อต้องการให้ผู้ที่ใช้บอร์ดทดลองคอนโทรลเลอร์นั้นสามารถนำไปใช้งานได้จริง ทั้งยังมีความสะดวกสบายเพิ่มมากยิ่งขึ้น ในเรื่องของการจัดเก็บ การพกพา และการนำไปใช้งานทดลองต่างๆ
ใน Part ที่ 1 จะเป็นการวัดขนาดของบอร์ด Arduino UNO และ Breadboard เพื่อนำขนาดไปใช้ในการออกแบบชิ้นงาน โดยเครื่องมือในการวัดขนาดที่นำมาใช้งานนั้นมี ไม้บรรทัด และเวอร์เนีย โดยภาพที่ 1-11 จะเป็นขั้นตอนการวัดขนาดของชิ้นงานที่นำมาใช้ในการออกแบบ ต่อไปนี้เป็นการวัดขนาดของบอร์ด Arduino UNO R3 ตามภาพที่ 1-5
1

ภาพที่ 1

2

ภาพที่ 2



3

ภาพที่ 3



4

ภาพที่ 4



5

ภาพที่ 5

          ต่อไปเป็นการวัดขนาดของ Breadboard (บอร์ดทดลองวงจรไฟฟ้า) เป็นบอร์ดทดลองที่ใช้ในการต่อวงจรเพื่อทดลองการทำงานของวงจรที่ไดทำการออกแบบไว้ ก่อนนำไปออกแบบในโปรแกรมการออกแบบวงจรทางไฟฟ้าต่อไป ดังภาพที่ 6-11



6

ภาพที่ 6

7

ภาพที่ 7

8

ภาพที่ 8

9

ภาพที่ 9

10

ภาพที่ 10

11

ภาพที่ 11

          จากนั้นเมื่อทำการวัดขนาดของชิ้นงานที่นำมาทำการออกแบบสเร็จแล้ว จะเป็นขั้นตอนการออกแบบชิ้นงานจริงแบบ 2D ซึ่งสามารถเลือกเครื่องมือที่ใช้ในการออกแบบได้หลากหลายทั้ง วาดด้วยมือ โปรแกรมออกแบบ 2D ต่างๆ ส่วนทางเรานั้นได้ใช้โปรแกรม Autodesk Fusion 360 ในการออกแบบชิ้นงานก่อนที่จะขึ้นงานแบบ 3D ในขั้นตอนต่อไป การออกแบบชิ้นงานจะเป็นดังภาพที่ 12

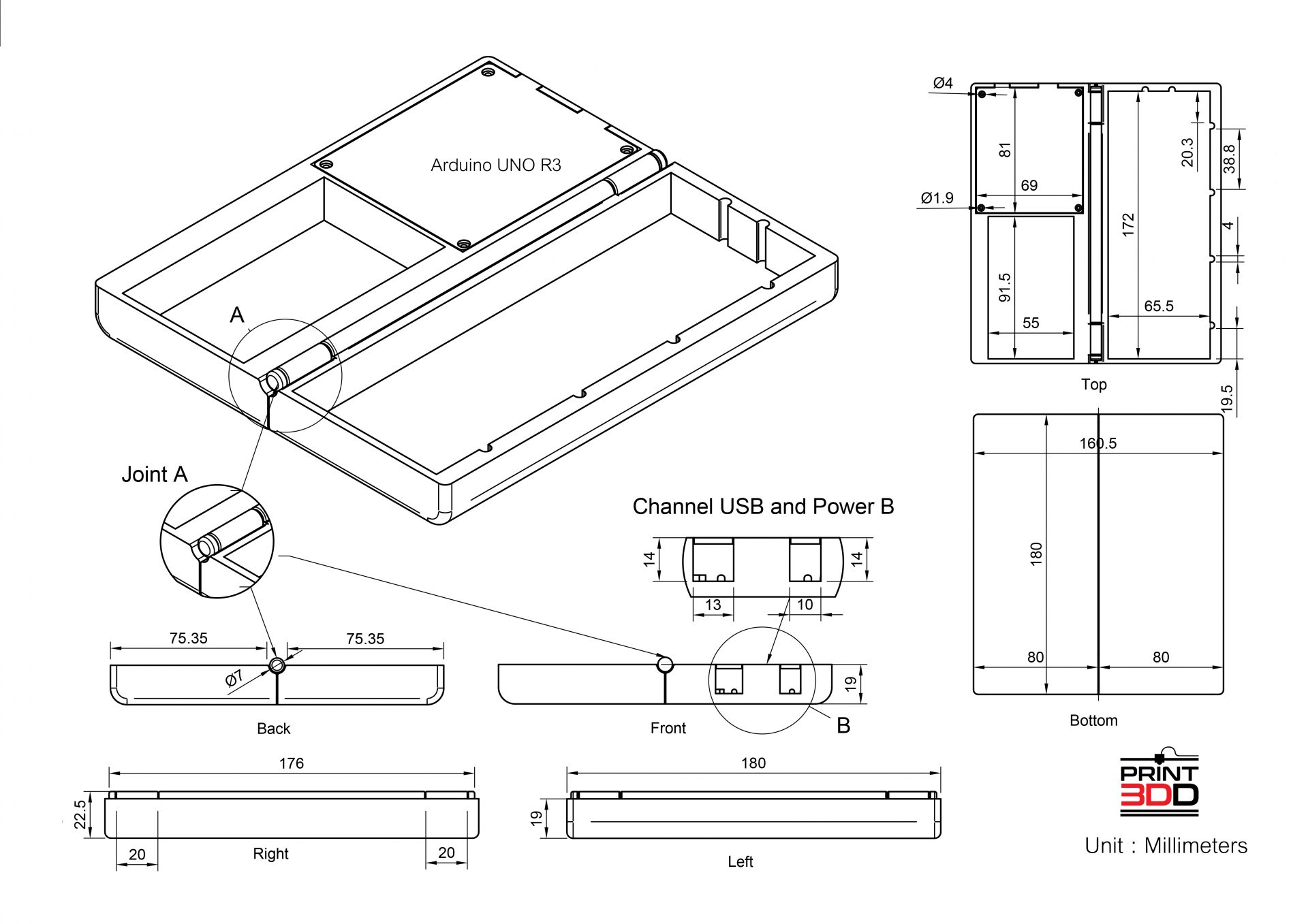

Project_ArduinoUNO_R3 Drawing v3

ภาพที่ 12

          ใน Part 1 จะขออธิบายเพียงแค่ขั้นตอนการวัดขนาดของชิ้นงานเท่านั้นนะครับ ส่วนในเรื่องของการออกแบบชิ้นงานแบบ 3D นั้นทางเราจะนำไปอธิบายใน Part 2 การออกแบบชิ้นงานโดยการขึ้นรูป 3D โดยใช้โปรแกรม Autodesk Fusion 360 ท่านที่สนใจอย่าลืมติดตามในบทความต่อไปด้วยนะครับ

การออกแบบไขควงเพื่อประยุกต์ใช้กับงานจริงจาก Autodesk Fusion360

การออกแบบไขควงเพื่อประยุกต์ใช้กับงานจริงจาก Autodesk Fusion360

ครั้งนี้เราจะมาสร้างเครื่องมือช่างที่สร้างสามารถนำมาใช้งานได้จริง โดยการพิมพ์แบบ 3D จากเครื่อง Flashforge Guider 2 โดยพลาสติกเส้นที่เราจะนั้นเป็น PLA (Poly Lactic Acid) ซึ่งในส่วนการออกแบบ Model 3D เราจะใช้โปรแกรม Autodesk Fusion 360 เป็นโปรแกรมที่ประกอบไปด้วย CAD CAM และ CAE ไว้ภายในโปรแกรมเดียวเลย และการเก็บข้อมูลเป็นแบบระบบคลาวด์เบส ทำให้สามารถดึงไฟล์งานมาออกแบบได้ทุกที่ ทุกเวลาที่  เหมาะสำหรับงานพัฒนาผลิตภัณฑ์ ด้านเครื่องกลและอุตสาหกรรม การจำลองสถานการณ์ต่างๆ (Simulation) การขึ้นรูปชิ้นงาน (Machining)  ส่วนในเรื่องของเครื่องมือภายในโปรแกรม Fusion 360 มีความสะดวกรวดเร็ว ง่ายต่อการออกแบบชิ้นงาน และสามารถทำความเข้าใจได้ง่ายด้วยตนเองได้

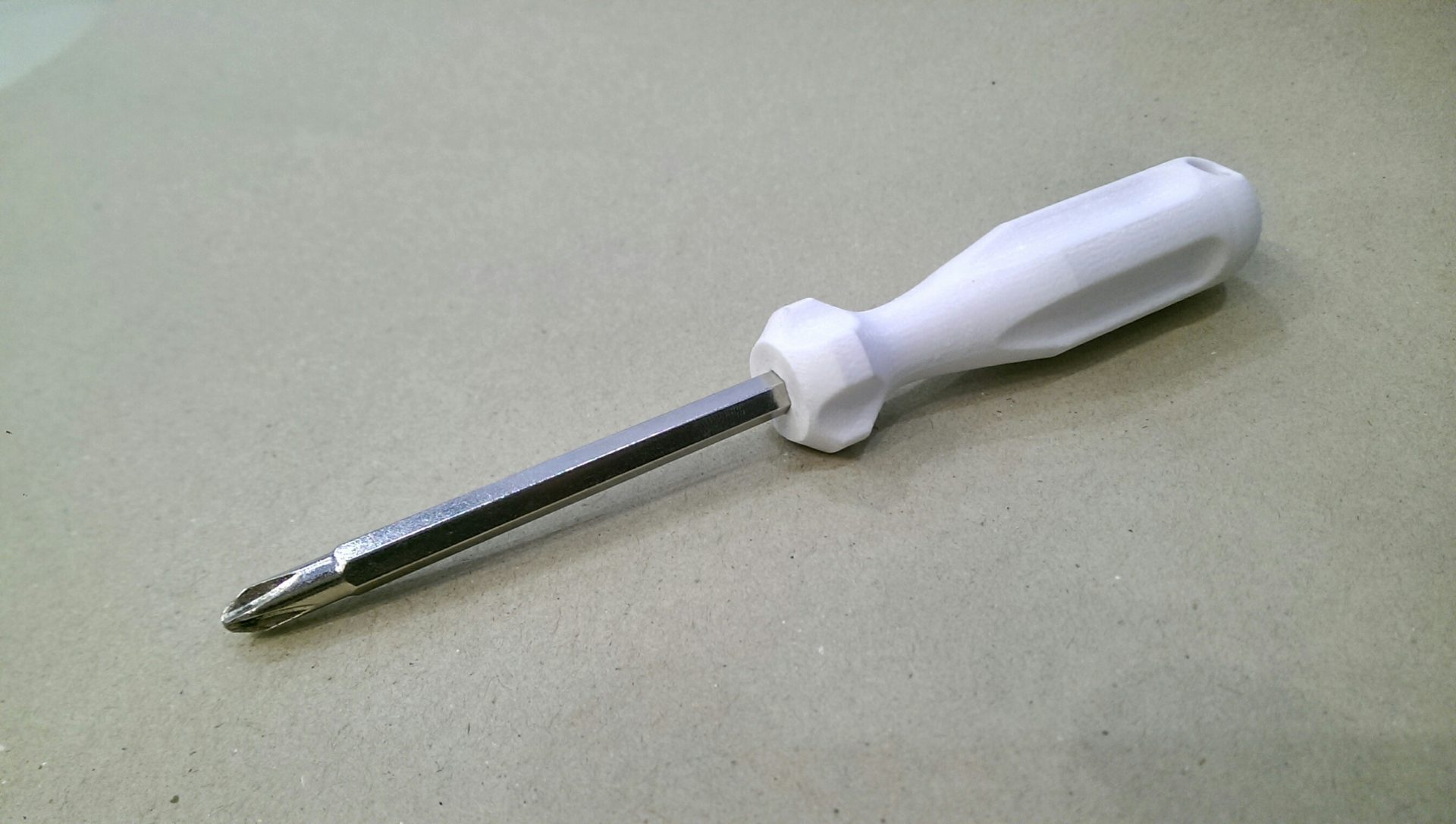

ชิ้นงานที่เราจะมาออกแบบในครั้งนี้ขอเลือกเป็น Screwdriver ที่เป็นเครื่องมือที่ใช้งานโดยทั่วปอยู่แล้วสำหรับการใช้ไขน๊อตสกรูต่างๆ ซึ่งการออกแบบสามารถทำตามคลิปวีดีโอนี้ได้เลย

เมื่อทำการออกแบบชิ้นงานเสร็จแล้วให้ทำการเลือกแถบเมนูด้านบน Make > 3D Print > จากนั้นแถบเครื่องมือด้านข้างขวามือ โดยจะมีขั้นตอนดังนี้ตามรูปภาพที่ 1

– Selection เลือกตัวชิ้นงาน

– Refinement เลือกตามความเหมาะสม High, Medium, Low และ Custom

– Print Utility ให้เลือกเป็น Custom เพื่อที่จะเลือกโปรแกรมที่เราะทำการสั่งพิมพ์งาน 3D

– Application ให้ทำการเลือกโปรแกรมที่ใช้งานกับเครื่องพิมพ์ 3D ส่วนทางเราจะขอเลือกเป็นโปรแกรม FlashPrint ซึ่งเป็นโปรแกรมที่ใช้กับเครื่อง Flashforge Guider 2

– กด OK

1

ภาพที่ 1

จากนั้นโปรแกรม Autodesk Fusion 360 จะทำการดึงข้อมูลของไฟล์ 3D ภายในโปรแกรม ไปเปิดในโปรแกรม FlashPrint ทันที ต่อจะเป็นขั้นตอนของการตั้งค่าภายในโปรแกรม FlashPrint ก่อนที่จะสิ่งพิมพ์ 3D จากเครื่อง Flashforge Guider 2 ในขั้นตอนต่อไป ขั้นตอนแรกให้เราทำการจัดวางชิ้นงานให้เหมาะสมต่อการพิมพ์ ตามภาพที่ 2 จะจัดวางชิ้นงานให้อยู่บน Platform และให้มี Support น้อยที่สุด เพื่อช่วยลดพลาสติกที่ใช้ในการพิมพ์ชิ้นงาน และประหยัดเวลาในการพิมพ์ชิ้นงานได้

2

ภาพที่ 2

ต่อมาจะทำการตั้งค่า Support ให้กับตัวชิ้นงาน Support คือส่วนที่ช่วยให้ชิ้นงานสามารถขึ้นรูปได้สำเร็จตามแบบที่ได้ออกแบบไว้ Support จะสร้างขึ้นเมื่อมีส่วนของชิ้นงาน ณ จุดนั้นเอียงทำมุมเกินที่เราได้เลือกตั้งค่าไว้ ค่าที่เราใช้จะเป็นดังนี้ ตามภาพที่ 3

-เลือก Supports Options

-Support Type : Linear

-Overhang Thresh : 45 องศา

-Pillar Size : 1.0 มิลลิเมตร

-เลือก OK

-เลือก Auto Supports

3

ภาพที่ 3



จากนั้นจะเป็นตั้งค่าก่อนที่จะนำงานที่ออกแบบมาพิมพ์กับเครื่อง Flashforge Guider 2 ให้เลือกไปที่เมนู Print แล้วจะจอหน้าต่างเด้งขึ้นมา และ ค่าที่เราเลือกใช้สามารถกำหนดตามภาพที่ 4 – 8 ได้เลย

4

ภาพที่ 4

5

ภาพที่ 5

6

ภาพที่ 6

7

ภาพที่ 7

8

ภาพที่ 8

จากนั้นเมื่อทำการกำหนดค่าที่จะพิมพ์งานเสร็จแล้วให้เลือกกด OK เพื่อตกลงที่จะบันทึกงานเท่านี้ก็สามารถนำไฟล์งานไปสั่งพิมพ์ที่เครื่อง Flashforge Guider 2 ได้เลย  ซึ่งเมื่อโปรแกรมทำการบันทึกเสร็จแล้วจะแสดงรายละเอียดของการพิมพ์ชิ้นงานในแต่ละ Layer ที่พิมพ์ทั้งหมด เวลาที่ใช้ และรวมทั้งปริมาณของพลาสติกเส้นที่ใช้ไปด้วย ตามรูปภาพที่ 9 เราสามารถเลื่อนดูชิ้นงานก่อนพิมพ์ใน Layer ต่างๆ ได้ ถือเป็นการตรวจสอบชิ้นงานก่อนพิมพ์ว่าสามารถขึ้นรูปได้หรือไม่

9



จากภาพการประมวลผลของโปรแกรม FlashPrint บอกว่าชิ้นงานนี้ ใช้เวลาในการพิมพ์ 1 ชั่วโมง 32 นาที ใชพลาสติกเส้นยาว 5.64 เมตร และชิ้นงานมี Layer ทั้งหมด 505 ชั้น ตัวอย่างชิ้นที่เมื่อพิมพ์เสร็จ และนำไปประยุกต์ใช้งานจะเป็นดังภาพต่อไปนี้

10

11

12

13

14





การพิมพ์สามมิติคืออะไร – เตรียมพิมพ์ / What is 3D Printing? – Getting Start

เริ่มต้นการพิมพ์สามมิติ
พร้อมที่จะเริ่มเข้าสู่การปฏิวัติอุตสาหกรรมกันอีกครั้งแล้วใช่ไหมครับ มาดูกันว่าเราจะดึงไอเดียที่เรามีในสมอง ให้กลายมาเป็นวัตถุที่จับต้องได้อย่างไร ก่อนอื่นเราก็ต้องมีแบบที่พร้อมจะพิมพ์ จากนั้นเราก็ต้องมีเครื่องพิมพ์สามมิติ หรือจะไปใช้บริการจากผู้ให้บริการพิมพ์งานสามมิติก็ได้ เพื่อให้ง่ายแก่การเข้าใจ เราจะอธิบายเป็นขั้นตอนดังต่อไปนี้

เราจะได้ไฟล์งานสามมิติมาจากไหน?
เริ่มกันจากพื้นฐานกันเลย ในการพิมพ์สามมิติ ก่อนอื่นจะต้องมีโมเดลเป็นไฟล์สามมิติเสียก่อน ซึ่งหมายถึงไฟล์ที่ประกอบด้วยข้อมูลตัวเลขที่ระบุขนาดของวัตถุทั้งสามมิติ คือกว้าง ยาว ลึก(หรือสูง) โมเดลสามมิติถูกสร้างขึ้นมาจากโปรแกรมคอมพิวเตอร์ประเภท computer-aided design หรือ CAD มีโปรแกรมประเภทนี้อยู่มากมาย ที่ช่วยให้การออกแบบง่ายขึ้นในคอมพิวเตอร์ แทปเล็ต หรือแม้แต่สมาร์ทโฟน

จากจุดนี้ คุณมีสามทางเลือกที่จะได้ไฟล์สามมิติเพื่อการพิมพ์ คือเขียนแบบขึ้นมาด้วยตัวเอง จ้าง/ใช้บริการของคนอื่น และมองหาแบบที่มีคนเขียนอยู่แล้วนับหมื่นๆ แบบในอินเตอร์เน็ต

สร้างแบบโดยเขียนขึ้นมาเอง
เมื่อคุณมีไอเดีย และต้องการออกแบบมัน เราได้รวบรวมโปรแกรมออกแบบที่เป็นที่นิยมมาให้คุณได้เลือกใช้ดังนี้



tinkercad-logoTinkerCAD   ใช้ง่าย เป็น App ที่ทำงาน online เหมาะสำหรับการเริ่มต้น
เหมาะกับ: ผู้เริ่มต้น
ระบบปฏิบัติการ: Online
ราคา: ฟรี





123d-design-logo123D Design   มีประสิทธิภาพสูง แต่ใช้งานง่าย พร้อมกับเครื่องมือในการแก้ไข และรองรับการสั่งพิมพ์ด้วย
เหมาะกับ: ผู้เริ่มต้น / ผู้ใช้ระดับกลาง

ระบบปฏิบัติการ: Windows, Mac, iOS
ราคา: ฟรี



sketchup-logoSketchUp    ใช้งานง่าย มีเครื่องมือในการเขียนแบบด้านสถาปัตยกรรม ออกแบบตกแต่งภายใน และวิศวกรรม
เหมาะกับ: ผู้เริ่มต้น / ผู้ใช้ระดับกลาง
ระบบปฏิบัติการ: Windows, Mac
ราคา: ฟรี / มีค่าใช้จ่าย



autodesk-fusion-360-logoAutodesk Fusion 360   ใช้ออกแบบผลิตภัณฑ์ ทดสอบ และการประกอบชิ้นส่วน เป็นเครื่องมือคลาวด์เบสที่รวมระหว่างการออกแบบ 3มิติด้านอุตสาหกรรมและเครื่องจักรกลไว้ในแพลตฟอร์มเดียว
เหมาะกับ: ผู้ใช้ระดับกลาง / ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Online
ราคา: ฟรี 30 วัน / มีค่าใช้จ่ายรายเดือน-รายปี



blender-logoBlender    โปรแกรมฟรี และเป็น Open-source สำหรับงานภาพเคลื่อนไหว เทคนิคพิเศษ และงานศิลปะ
เหมาะกับ: ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Windows, Mac, Linux
ราคา: ฟรี





rhinoceros-logoRhinoceros 3D     ใช้งานได้อเนกประสงค์ เช่น รูปทรงอิสระในงานวิศวกรรม สถาปัตยกรรม และออกแบบเครื่องประดับ
เหมาะกับ: ผู้ใช้ระดับกลาง / ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Windows, Mac
ราคา: มีค่าใช้จ่าย



zbrush-logoZBrush     โปรแกรมปั้นวัตถุแบบดิจิตอลระดับมืออาชีพ นำเอา 3D/2.5D มาผสมผสานกัน พร้อมด้วยเครื่องมือทำพื้นผิว และระบายสี
เหมาะกับ: ผู้ใช้ระดับกลาง / ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Windows, Mac
ราคา: มีค่าใช้จ่าย





3ds-max-logo3DS Max     โปรแกรมสร้างวัตถุสามมิติระดับมืออาชีพ รวมทั้งงานภาพเคลื่อนไหว การให้แสงเงา
เหมาะกับ: ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Windows
ราคา: มีค่าใช้จ่าย





maya-logoMaya     มีเครื่องมือที่สมบูรณ์แบบในการสร้างวัตถุสามมิติ วิดีโอเกมส์ ภาพเคลื่อนไหว และเทคนิคการทำภาพพิเศษ
เหมาะกับ: ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Windows, Mac
ราคา: มีค่าใช้จ่าย





onshape-logoOnshape     โปรแกรมคลาวด์เบสที่ผสมผสานเครื่องมือสำหรับมือาชีพ ในการสร้างเครื่องมือ การประกอบชิ้นส่วน และการวาด
เหมาะกับ: ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Online
ราคา: ฟรี / มีค่าใช้จ่าย





solidworks-logoSolidworks     โปรแกรม CAD ระดับมืออาชีพ มีวิศวกรใช้งานมากกว่า 2 ล้านคนทั่วโลก
เหมาะกับ: ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Windows
ราคา: มีค่าใช้จ่าย



autodesk-autocad-logoAutoCAD     เป็นซอฟแวร์ระดับเรือธงของบ. Autodesk ในด้านสถาปัตยกรรม วิศวกรรม การจัดการโครงการ การออกแบบกราฟิก และอื่นๆ
เหมาะกับ: ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Windows, Mac, iOS, Android
ราคา: มีค่าใช้จ่าย







autodesk-inventor-logoAutodesk Inventor     ใช้ออกแบบ และแสดงผลต้นแบบสามมิติ และภาพจำลองสินค้า
เหมาะกับ: ผู้ใช้ระดับสูง
ระบบปฏิบัติการ: Windows
ราคา: มีค่าใช้จ่าย



หาคนที่รับออกแบบให้

คุณมีเพื่อน หรือผู้ร่วมงานที่เขียนแบบ ออกแบบโดยใช้โปรแกรม CAD ได้บ้างหรือเปล่า? หรือมีคนที่มีบริการรับเขียนแบบสามมิติในพื้นที่ใกล้ๆ บ้างไหม ก้าวแรกของการสร้างงานสามมิติคือการให้ใครสักคนเข้ามาช่วยให้งานเริ่มดำเนินไปได้

ถ้ายังไม่มี หรือหาไม่ได้ ไม่ต้องกังวล เพราะมีชุมชนคนที่มีฝีมือในการออกแบบ และคำนวณ ให้บริการอยู่ เช่น Shapeways, All3DP.com, Sculpteo, i.Materialise, 3D Hubs, เป็นต้น สำหรับในเมืองไทยก็มีผู้ที่รับทำอยู่เช่นกัน Octoprint, Rabbit Prototype, AppliCAD,

หาแบบสำเร็จรูปในอินเตอร์เน็ต

หากคุณยังไม่มีไฟล์สามมิติที่พร้อมจะพิมพ์ หรือต้องการทดลองเครื่องพิมพ์เท่านั้น คุณสามารถค้นหาไฟล์ประเภทนี้ได้โดยไม่ยาก มีคนมาโหลดไว้ให้เรานำไปใช้ได้เลย นี่คือตัวอย่างงานที่คนนิยมโหลดไปพิมพ์กัน

lamp_Paris_largeParis Lamp

growwTHE MINIMAL GREENHOUSE

GPP - DSC05508Sleeve Case for Raspberry PI B+

goproGoPro Deck Cam

PokemonLow-poly Squirtle

carousel__1070358_preview_featurediPhone6 Stand

HovershipHoverShip MHQ2

GRAMiPhoneiPhone6 Gramophone Horn

carousel_UM_Lightsaber-4BStar Wars Lightsaber

จะซื้อเครื่องพิมพ์สามมิติ หรือจะจ้างเขาพิมพ์ดีล่ะ?

เมื่อคุณมีไฟล์สามมิติพร้อมสำหรับพิมพ์แล้ว ต่อไปก็ถึงเวลาที่จะพิมพ์กันละ ถึงตอนนี้คุณมีสองทางเลือกคือ ซื้อเครื่องพิมพ์เป็นของตัวเอง หรือจ้างคนอื่นให้พิมพ์ให้ เราได้ทำตารางเปรียบเทียบเพื่อช่วยในการตัดสินใจให้แล้ว

ซื้อเครื่องเป็นของตัวเอง ใช้บริการจากภายนอก
พิมพ์งานบ่อยๆ (2 ชิ้นหรือมากกว่าต่อสัปดาห์) ยังใหม่กับเรื่องการพิมพ์สามมิติ ยังไม่แน่ใจว่าจะพิมพ์มากน้อยแค่ไหน
มีโครงงานที่แน่นอนว่าจะใช้เครื่องพิมพ์ไปทำอะไร คุณต้องการพิมพ์ด้วยเครื่องหลายๆ ระบบ หลายๆ วัสดุ
มีเงินพร้อมจะลงทุน อยากใช้เทคโนโลยีใหม่ล่าสุดก่อนใคร
คุณรักที่จะเล่นปรับแต่งซ่อมสร้างสิ่งของ คุณต้องทำงานให้เสร็จตามเวลา และได้งานที่สมบูรณ์แบบ
คุณมีที่ทางพอที่จะวางเครื่องพิมพ์ คุณอยากจะทดลองพิมพ์ก่อนตัดสินใจเลือกซื้อ

ตอนหน้าจะเป็นบทสรุป และ tips & technics ติดตามกันให้ได้นะครับ
