เรียนรู้วิธีชดเชยขนาดของรู XY Hole Contour Compensation ใน Bambu Studio ช่วยแก้ไขความแม่นยำของขนาด คู่มือนี้จะอธิบายว่าควรใช้เมื่อใด วิธีการปรับเทียบแต่ละขั้นตอนทีละขั้นตอน และข้อจำกัดทั่วไปเพื่อให้ได้ส่วนประกอบที่พอดีอย่างน่าเชื่อถือ
เวลาที่ทำชิ้นส่วนหลายชิ้นมาประกอบกัน เคยไหมที่บางทีก็ใส่เข้าด้วยกันไม่ได้ ไม่ว่าจะเป็นตัวหนังสือ น็อต หรือเดือยต่าง ๆ ทั้ง ๆ ที่วัดพอดีแล้วนะ ทำไม? ก่อนอื่นต้องเข้าใจก่อนว่าการฉีดพลาสติกจากหัวฉีดของเครื่องพิมพ์ 3D จะมีความคลาดเคลื่อนไม่มากก็น้อย แต่เราสามารถชดเชยได้ในโปรแกรม slicer
ต่อไปเรามาดูรายละเอียดในการชดเชย
เมื่อไหร่ที่ต้องชดเชย
ชดเชยถ้า:

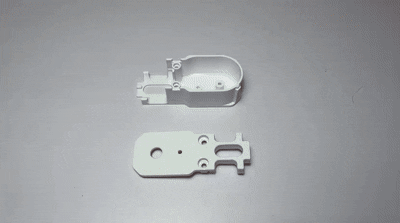

- ใส่สกรู รวมถึงพวกตัวหนังสือ ไม่พอดีกับรูที่ทำมา
- เดือยหรือเพลาที่แน่นเกินไป
- ส่วนประกอบที่ต้องขัด หรือใช้แรงมากเกินไปในการประกอบเข้าหากัน
- เส้นผ่านศูนย์กลางรูที่วัดได้มีขนาดเล็กกว่าค่าที่ออกแบบไว้
ปัญหาเหล่านี้นำนำความความหงุดหงิดในการทำงาน ลองมาดูวิธีการปรับแต่งความแม่นยำของชิ้นงานกัน!
XY Hole และ Contour Compensation คืออะไร

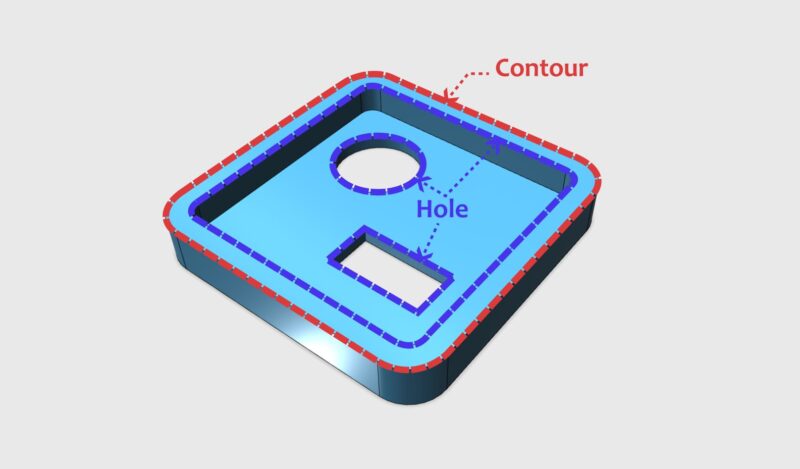

XY compensation คือเครื่องมือใน Bambu Studio ที่ช่วยแก้ไขมิติของชิ้นงาน
จะมีสองค่าที่แยกจากกัน ทั้งสองคำสั่งใช้เพื่อปรับความพอดี และความแม่นยำของขนาด:
- XY Hole Compensation
ปรับขนาดของรู (พื้นที่ปิด, พื้นที่กลวงตรงกลาง) ในแต่ละชั้น ส่งผลเฉพาะรูเท่านั้น และไม่เปลี่ยนแปลงขนาดภายนอกของโมเดล
* รูในที่นี้ไม่จำกัดว่าเป็นวงกลมเท่านั้น อาจเป็นรูปหลายเหลี่ยมก็ได้* - XY Contour Compensation
ปรับเส้นรอบรูปภายนอกของโมเดล เพิ่มหรือลดขนาดในแกน XY โดยรวมในขณะที่ขนาดรูคงที่
ควรใช้เมื่อใด?
ใช้ XY Hole Compensation และ XY Contour Compensation เมื่อต้องการประกอบโมเดลที่กับส่วนประกอบอื่น ๆ อย่างแม่นยำพอดี เช่น สกรู สลัก แม่เหล็ก หรือชิ้นส่วนงานพิมพ์อื่น ๆ การตั้งค่าเหล่านี้ช่วยให้คุณปรับมิติของขนาดเพื่อให้ได้ความพอดีที่เหมาะสม
ยังมีสาเหตุอื่นที่อาจจะทำให้เกิดปัญหาลักษณะเดียวกันนี้
ปัจจัยอื่น ๆ อาจทำให้ขนาดของโมเดลมีความคลาดเคลื่อน ต้องตรวจดู และแก้ไขก่อนที่จะมาปรับ XY Hole Compensation หรือ XY Contour Compensation
- การหดตัวของวัสดุ เส้นวัสดุจะหดตัวเมื่อเย็นลง สามารถทำให้รูหดเล็กลงได้
- อาการเท้าช้าง เกิดจากการที่หัวฉีดชิดกับแผ่นฐานพิมพ์มากเกินไปทำให้เลเยอร์แรก ๆ มีเนื้อพลาสติกปลิ้นออกด้านข้าง
- เส้นพลาสติกชื้น ทำให้การฉีดเส้นวัสดุไม่สม่ำเสมอ
- อัตราการไหล ของพลาสติกไม่ได้ปรับแต่งอย่างถูกต้อง
- เส้นผ่านศูนย์กลางของรูที่ใกล้เคียงกับขนาดหัวฉีด, รูที่มีขนาดเล็กกว่า 1 มม. อาจปรับได้ยาก
- ไม่มีการลบมุม (chamfers) หรือการปาดนำร่อง (lead-in features) ที่ปากรู
- รอยต่อเลเยอร์ (Seam) มันสามารถส่งผลต่อขนาดของรูได้
วิธีปรับค่า XY Hole Compensation
ขั้นตอนที่ 1. พิมพ์โมเดลทดสอบ

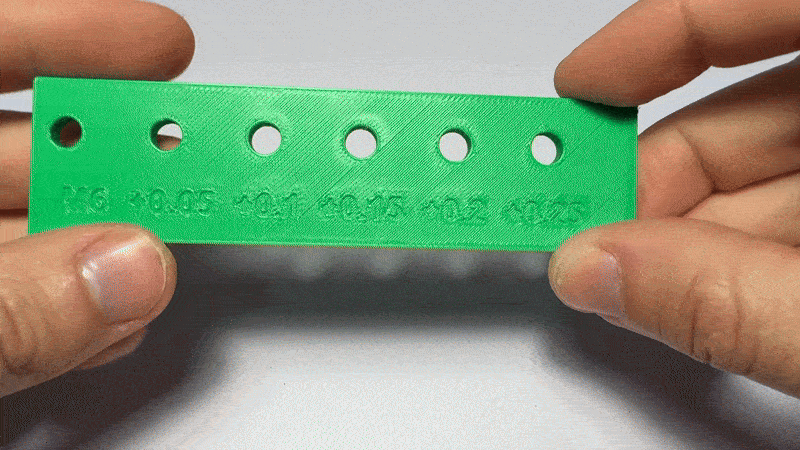

ใช้โมเดลทดสอบที่มีรูหลายขนาดที่รู้ขนาดแน่นอน มีโมเดลทดสอบหลายร้อยแบบบน Makerworld ให้เลือกใช้ ส่วนใหญ่ต้องใช้เวอร์เนียคาลิปเปอร์ในการวัดและแก้ไข
โมเดลนี้สร้างโดย Lebadjuras โดยใช้สกรูเมตริก ซึ่งเป็นมาตรฐานทั่วโลกเพื่อทดสอบขนาดรู คุณสามารถใช้ขนาด M3, M4, M5 หรือ M6 ได้ ขึ้นอยู่กับสกรูที่คุณมี
| ℹ️ หมายเหตุ: พิมพ์โมเดลนี้โดยใช้ Process profile และ Filament เดียวกันกับงานจะใช้สำหรับชิ้นงานจริง การปรับแต่งนี้จะใช้ เฉพาะสำหรับเส้นวัสดุแต่ละชนิด เมื่อเปลี่ยนเส้นชนิดใหม่ก็ควรทำซ้ำ |
- เปิดไฟล์โมเดล ใน Bambu Studio (1) และพิมพ์ออกมา โดยใช้เส้นวัสดุ และโปรไฟล์การพิมพ์ที่คุณต้องการ
ในตัวอย่างนี้ ใช้สกรู M6 สกรูที่ใหญ่ขึ้นให้ผลการสอบเทียบที่แม่นยำกว่า ดังนั้นจึงแนะนำให้ใช้สกรู M6
| ℹ️ หมายเหตุ: สกรู M6 มีขนาดที่ระบุไว้ว่า 6.0 มม. แต่เส้นผ่านศูนย์กลางจริงมักจะเล็กกว่าเนื่องจากการเผื่อในการผลิต สกรู M6 ส่วนใหญ่เป็นไปตามมาตรฐาน ISO 6g ซึ่งทำให้เกลียวมีขนาดเล็กกว่าเล็กน้อยโดยเจตนาเพื่อให้แน่ใจว่าประกอบได้ง่าย ในทางปฏิบัติ เส้นผ่านศูนย์กลางมักจะอยู่ที่ประมาณ 5.9 มม.  |
ตั้งค่า XY Hole Compensation เป็น 0 มม. แล้วพิมพ์โมเดล

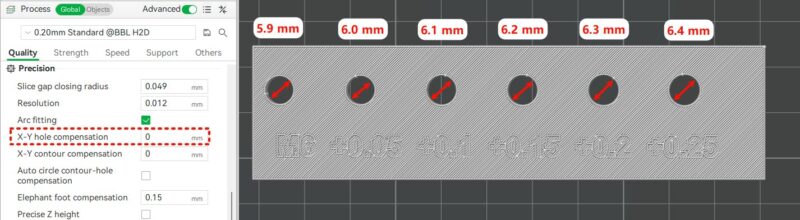

สังเกตว่ารู M6 วัดได้ 5.9 มม. ซึ่งตรงกับเส้นผ่านศูนย์กลางของสกรู ดังนั้นสกรูควรจะแน่นมาก
ขั้นตอนที่ 2. ทดสอบขนาดของรู
ใช้ขนาดสกรูที่คุณมี ทดสอบว่ารูใดที่สกรูพอดีอย่างแน่นหนา ไม่ควรมีอาการคลอน
หลังจากตรวจสอบว่ารูใดพอดีแล้ว ให้จดค่าเอาไว้ ในกรณีนี้ + 0.15
ขั้นตอนที่ 3. ใช้การตั้งค่าใน Bambu Studio
ไปที่ Process ⏩ Quality ⏩ Precision
ป้อนค่าที่บันทึกไว้ใน XY Hole Compensation

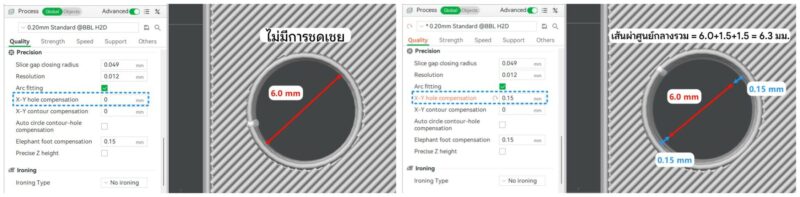

เส้นผ่านศูนย์กลางรูจะเพิ่มขึ้นเป็นสองเท่าของค่าชดเชย ตามที่แสดงในภาพด้านล่าง

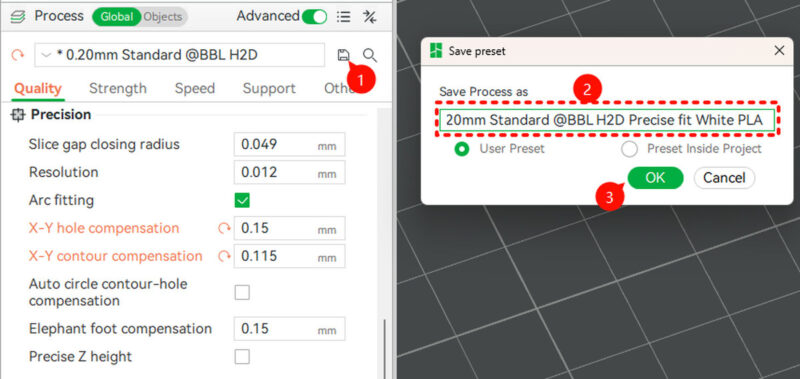

คลิก ไอคอนบันทึกโปรไฟล์เส้น (1) และเปลี่ยนชื่อ Process Profile เพื่อให้ง่ายต่อการเรียกกลับมาใช้ใหม่ (2) จากนั้นคลิก OK (3)
โปรไฟล์ที่บันทึกไว้นี้สามารถนำกลับมาใช้เป็น precision fit profile ของคุณได้
ขั้นตอนที่ 4. ตรวจสอบความถูกต้อง

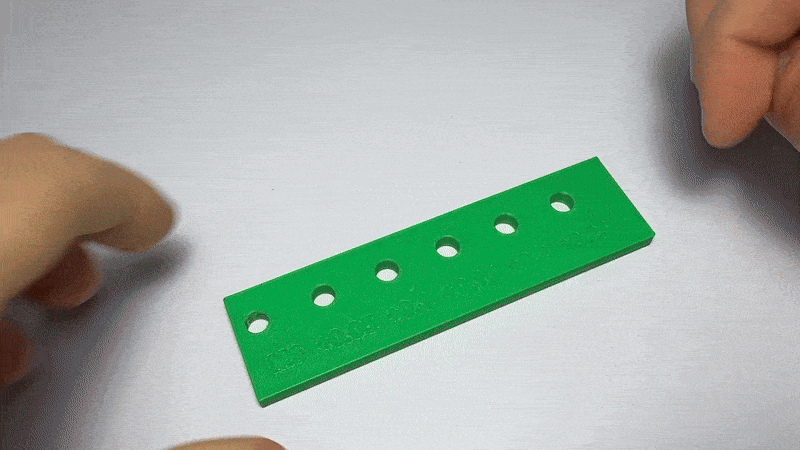

พิมพ์ซ้ำด้วย โปรไฟล์ที่แก้ไขแล้ว และทดสอบอีกครั้ง
คราวนี้สกรูควรจะพอดีกับรูขนาดที่ถูกต้อง (M3, M4, M5 หรือ M6)
ขั้นตอนที่ 5. ทำซ้ำหากจำเป็น
ไม่ว่าเหตุผลใด ๆ หากสกรูไม่พอดีกับรูที่ถูกต้อง ให้ระบุใหม่ว่ารูใดที่สกรูพอดี เพิ่มค่ารูใหม่เข้ากับค่าที่บันทึกไว้ก่อนหน้านี้ใน Bambu Studio
ตัวอย่างเช่น ในขั้นตอนที่ 3 คุณตั้งค่าการชดเชยรู XY เป็น 0.2 มม. หลังจากพิมพ์โมเดลทดสอบครั้งที่สอง สกรูจะพอดีกับรู +0.1 มม. อย่างพอดี ในกรณีนี้ ให้บวกค่าชดเชยเข้าด้วยกัน:
ทำซ้ำ กระบวนการ นี้ตามต้องการจนกว่าจะได้ความพอดีที่ต้องการ |
วิธีปรับค่าการชดเชย XY Contour
ขั้นตอนที่ 1. พิมพ์โมเดลทดสอบ
พิมพ์ โมเดลการทดสอบ: มีโมเดลทดสอบหลายร้อยแบบบน Makerworld ส่วนใหญ่ต้องใช้เวอร์เนียคาลิปเปอร์ในการวัดและแก้ไข
เราขอแนะนำโมเดลนี้สร้างโดย Lebadjuras มีขนาดที่อ้างอิงได้ สิ่งที่จะใช้อ้างอิงนั้นเราจะใช้ ม้วนเส้นแบบใช้ซ้ำได้ของ Bambu Lab ซึ่งทุกคนน่าจะมีกันอยู่แล้ว เพื่อให้การทดสอบเปรียบเทียบเทียบมีความแม่นยำ และต้องใช้ม้วนเส้นแบบใช้ซ้ำได้ของ Bambu Lab เท่านั้น
⚠️ * ม้วนวัสดุ ที่พิมพ์ขึ้นมาเองด้วยเครื่องพิมพ์ 3 มิติ จะไม่เหมาะ เนื่องจากขนาดอาจแตกต่างกันและส่งผลต่อขนาดที่ถูกต้องด้วย!* ⚠️️
ขั้นตอนที่ 2. ทดสอบความพอดีกับม้วนเส้นของ Bambu Lab

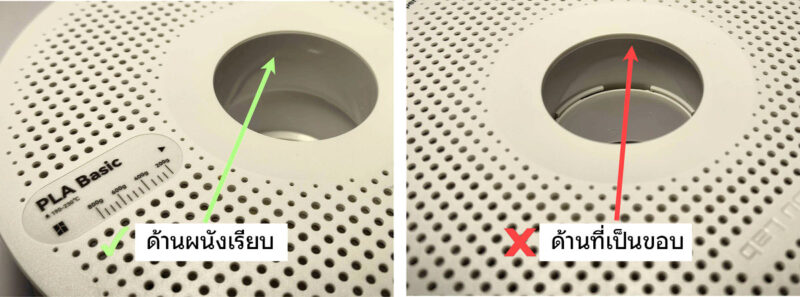

หลังจากพิมพ์โมเดลแล้ว ให้ลองใส่เข้าไปที่ช่องตรงกลางม้วน

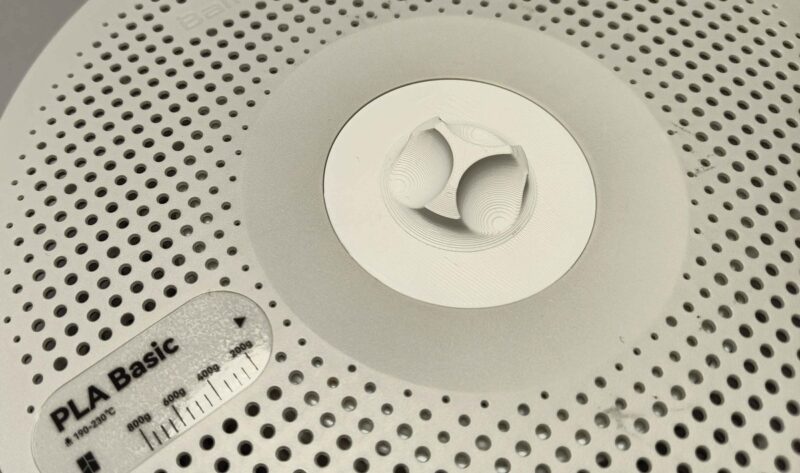

มันควรจะแน่นพอดี โดยไม่มีการขยับ นอกจากนี้ควรติดกับม้วน ไม่หลุดเข้าไปในรูตรงกลางม้วน:
ด้านล่างนี้เป็นตัวอย่างของขนาดที่ไม่ถูกต้อง:

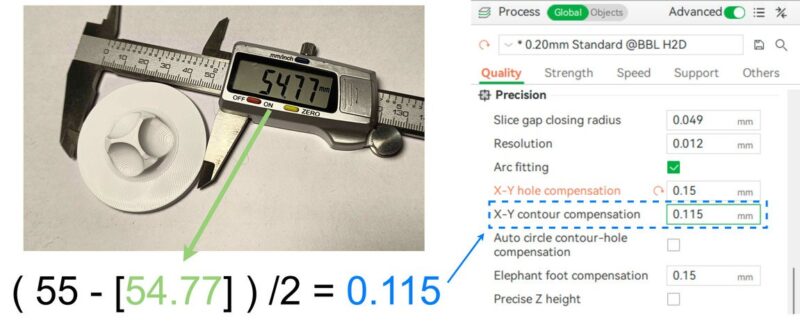

หากคุณมี เวอร์เนียคาลิปเปอร์ สักอัน งานนี้จะง่ายขึ้นมาก:
|
หากคุณ ไม่มีเวอร์เนียคาลิปเปอร์ ไม่ต้องกังวล ทำตามขั้นตอนต่อไปนี้
ขั้นตอนที่ 3. ค่อย ๆ ปรับขนาด และลองทำซ้ำ ๆ

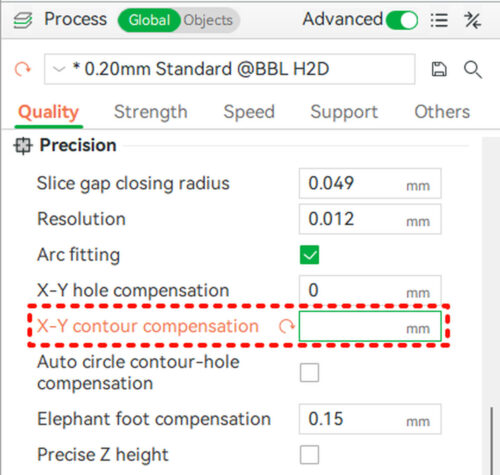

หากไม่มีเครื่องมือวัดที่แม่นยำ เราจะต้องปรับค่าแนวขอบ XY ซ้ำ ๆ และพิมพ์ชิ้นงานมาลองใหม่จนกว่าจะได้ความพอดีที่ต้องการ
- หาก ชิ้นส่วนหลวมเกินไปจากแกนของม้วนเส้น คุณจะต้องเพิ่มค่าขึ้น ให้ลองเพิ่มทีละ 0.1 มม. จนกว่าจะได้ความพอดีที่ถูกต้อง
- หาก ชิ้นส่วนใหญ่กว่ารูแกนของม้วนเส้น คุณจะต้องลดค่าลง ลองลดทีละ -0.1 มม. จนกว่าจะได้ความพอดีที่ถูกต้อง
ขั้นตอนที่ 4. บันทึกโปรไฟล์เส้น

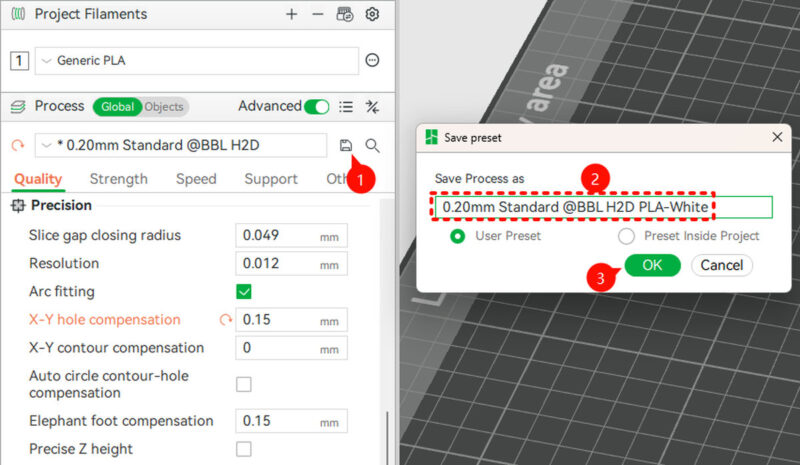

เมื่อได้ความพอดีที่ต้องการแล้ว คลิก ไอคอนบันทึก (1) และเปลี่ยนชื่อ Process Profile เพื่อให้ง่ายต่อการเรียกกลับมาใช้ใหม่ (2) จากนั้นคลิก ตกลง (3)
โปรไฟล์ที่บันทึกไว้นี้สามารถนำกลับมาใช้เป็น โปรไฟล์ขนาดที่พอดี ของคุณได้
ข้อจำกัด
การชดเชยรูในแกน X-Y ใช้ได้กับรูที่มีเส้นรอบวงครบวงเท่านั้น หากโมเดลมีช่องเปิดที่ด้านข้าง ทำให้ทางเดินเส้นไม่ปิดครบวงภายในเลเยอร์เดียวกันนั้น ฟังก์ชันการชดเชยรูในแกน X-Y จะไม่สามารถใช้งานได้

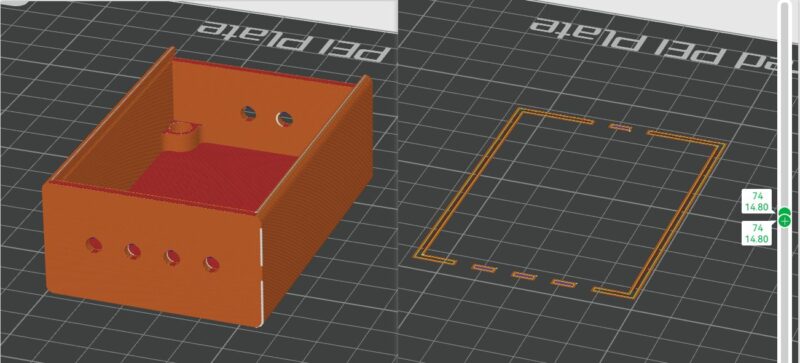

ลองดูโมเดลในภาพด้านล่างเป็นตัวอย่าง มีรูหลายรูที่ด้านข้าง ซึ่งทำให้ชั้นช่วงกลางของโมเดลบางชั้นไม่ปิด ดังนั้น ชั้นเหล่านี้จึงไม่มีลักษณะเป็นรู (ดังที่เห็นในชั้นที่ 74 ในภาพด้านขวา) และจะไม่มีการชดเชย
พูดง่าย ๆ คือรูในแนวตั้งจะไม่ได้รับการชดเชย

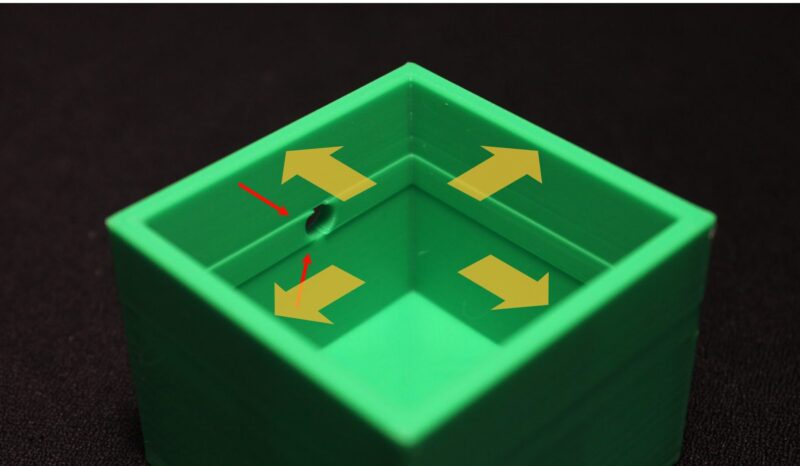

หากใช้ การชดเชยรู X-Y กับโมเดลที่มีเส้นรอบรูปที่ไม่ปิด จะเกิดการแยกชั้นที่สังเกตเห็นได้ที่ตำแหน่งรู เนื่องจากผนังจะถูกขยายออกไปตามค่าที่ชดเชย
