Custom ฝากระโปรงหน้า Xpander 5นาทีก็เสร็จแค่มี EinScan HX.

Custom ฝากระโปรงหน้า Xpander 5นาทีก็เสร็จแค่มี EinScan HX.

สวัสดีครับ วันนี้เราจะมาแบไต๋สำหรับงาน Reverse Engineering กันครับอย่างที่เราได้เห็นว่าบริษัทเราเป็นผู้เชี่ยวชาญและจำหน่ายตัวเครื่อง 3D PRINTER , 3D SANNER ก่อนที่ลูกค้าจะซื้อของเราพร้อมที่จะให้ข้อมูลสำหรับ Solution ต่างๆ อย่างเช่นตอนนี้ทางเราได้โจทย์มาว่า เราจะ CAD ฝากระโปรงรถยนต์ Misubishi Xpander ขึ้นมาใหม่และทำการ Custom มันจากเดิมที่เป็นอยู่เพื่อทำ After Market ของแต่งๆ ต่างๆ นาๆ สารพัด แล้วโจทย์ที่สำคัญคือเราจะ CAD มันได้อย่างไร ให้เรามานั่งวัดแต่ละมุม ส่วนโค้งเอย ส่วนเว้าเอย ความยาวเอย วัดยังไง ? เรายังไม่รู้เลยว่าเราจะใช้เครื่องมืออะไรวัดมัน วันนี้ PRINT3DD มาโชว์การทำ

Reverse Engineering กันครับ

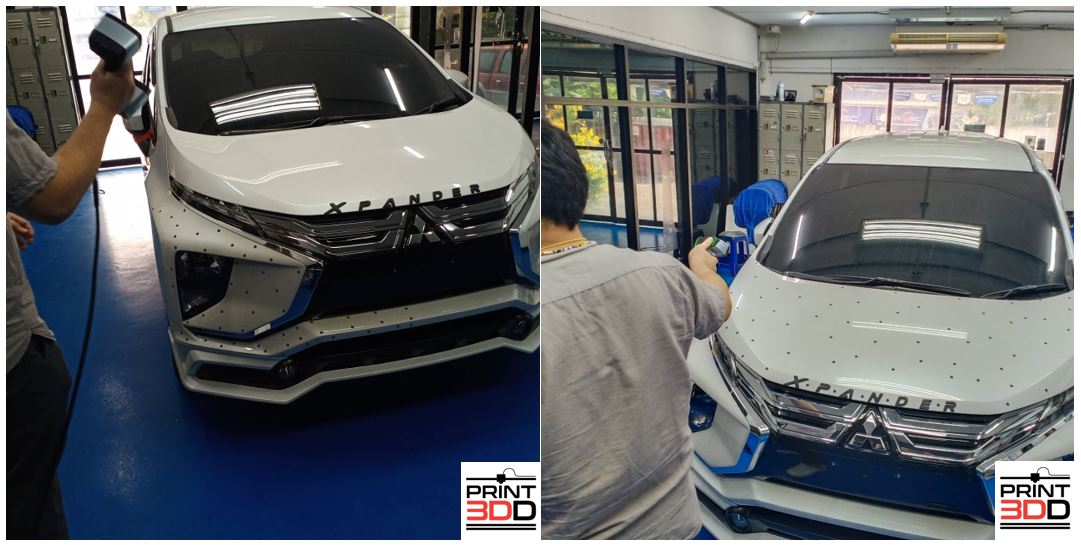

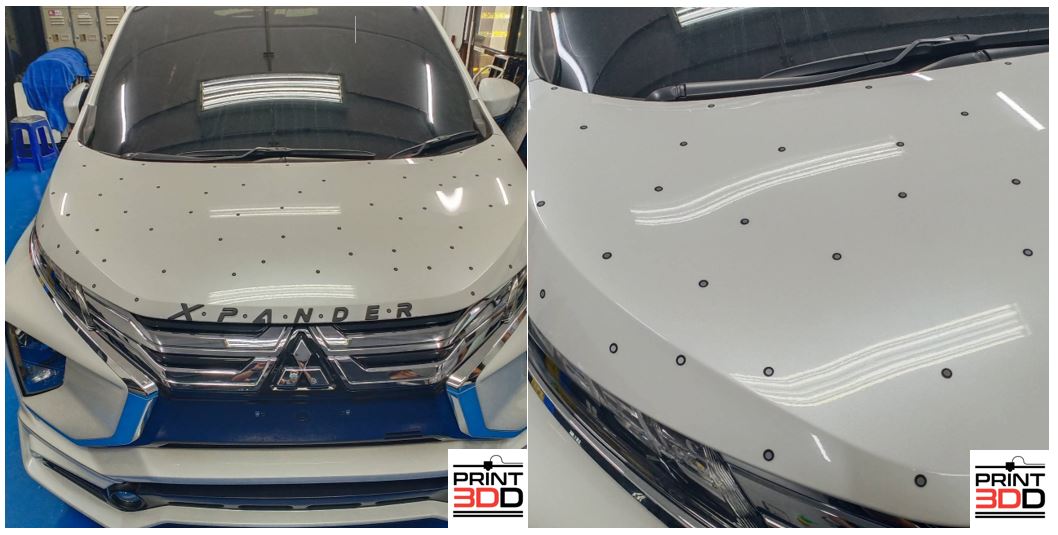

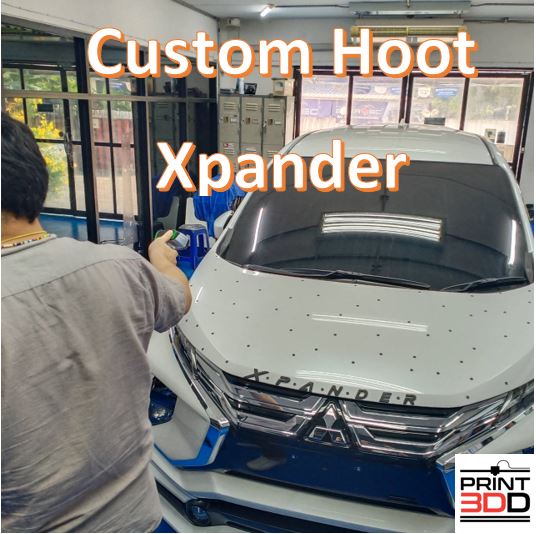

มาเริ่มกันเลยครับ จากภาพที่เห็นเราใช้เครื่อง 3D Scanner รุ่น EinScan HX โดยใช้โหมด Bule Laser งานจะเงามี Reflective แค่ไหนก็ไม่กลัวเพราะตัวเครื่องออกแบบมาให้ใครกับงานอุตสาหกรรม โดยตรงเหมาะกับงานชิ้นใหญ่ๆ แค่รถคันเดียวสบายมากครับ เริ่มสแกนและเอาไฟล์ไปทำ Reverse กันเลย

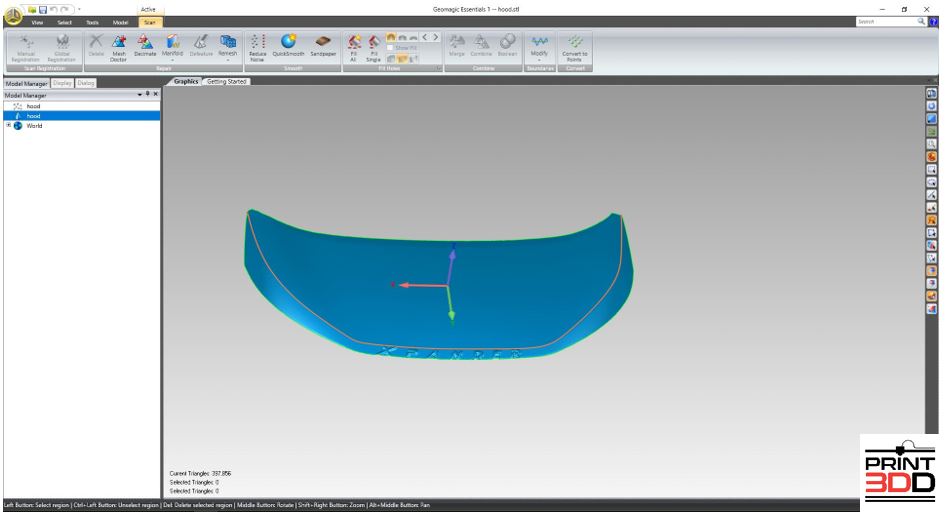

ได้ไฟล์งานมาเรียบร้อยแล้ว ทีนี้เราก็ต้องทำ Low Polygon และตัดแต่งผิวนิดหน่อยก่อนเพื่อให้เรียบง่ายแก่การทำ Section Line โดยก็เช่นเดิมครับโปรแกรมที่มาเป็น Set กับตัวเครื่อง EinScan Hx อยู่แล้วก็คือ โปรแกรม Geomagic Essentials ถามว่าเราทำอะไรบ้างในโปรแกรมนี้ เราจะมาไล่คำตอบกันตามนี้เลยครับ

  1. ลด Noise และ Wrap ผิวงานใหม่ เพื่อให้ไฟล์งานที่ Point กระจายจากการสแกนนั้นได้ผิวงานที่ดีขึ้นและกำจัด Point ที่ไม่จำเป็นต่อผิวงานออกไป
  2. เข้า Origin ให้กับชิ้นงานตามที่เราต้องการเลยว่าเราอยากวางไว้ตรงไหนเพื่อให้เราได้ทำงานง่ายขึ้น
  3. ตัดแต่งผิวงานส่วนที่สแกนไม่เต็ม เติมผิวงานโดยใช้ฟังก์ชั่น Filling Hole

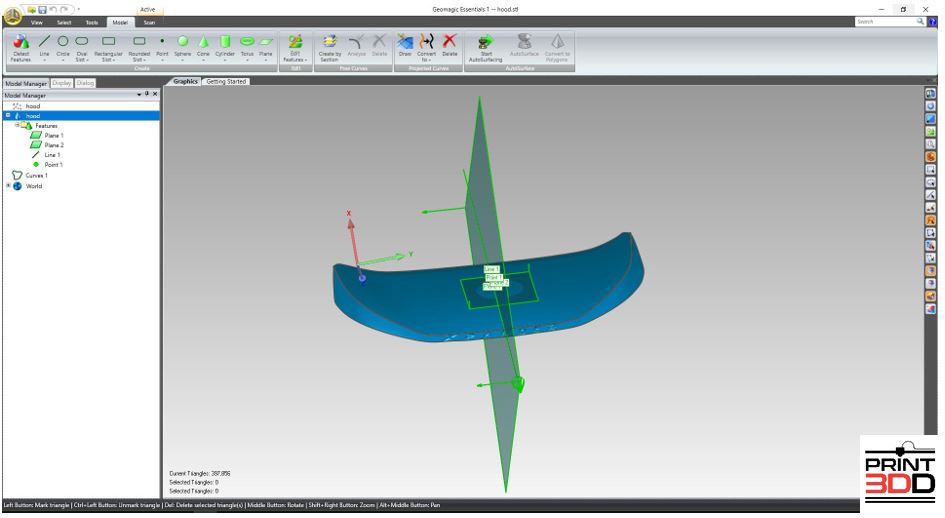

  4. ทำ Section Line เพื่อที่เราจะนำ Section Line ตรงนี้เซฟออกไปเป็นไฟล์นามสกุล .iges เพื่อจะทำไป CAD ต่อในโปรแกรม Solid Edge 2021 ต่อได้

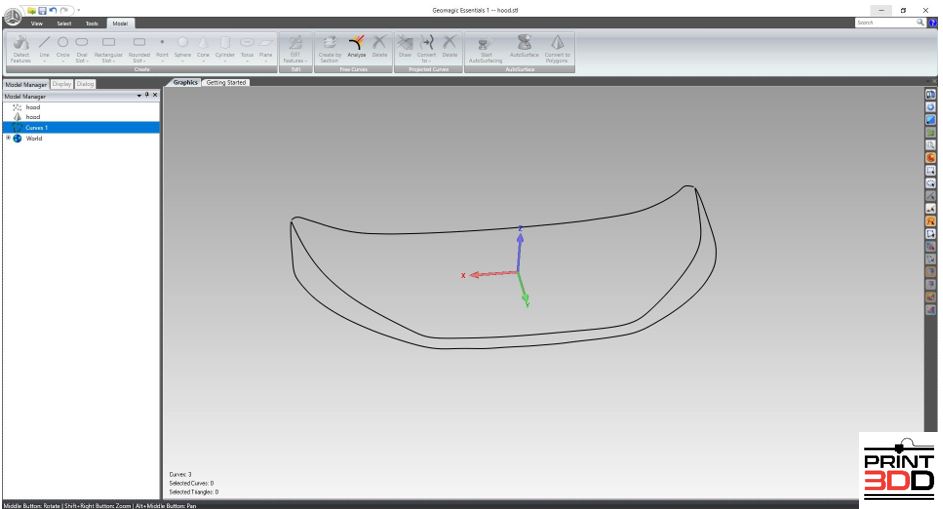

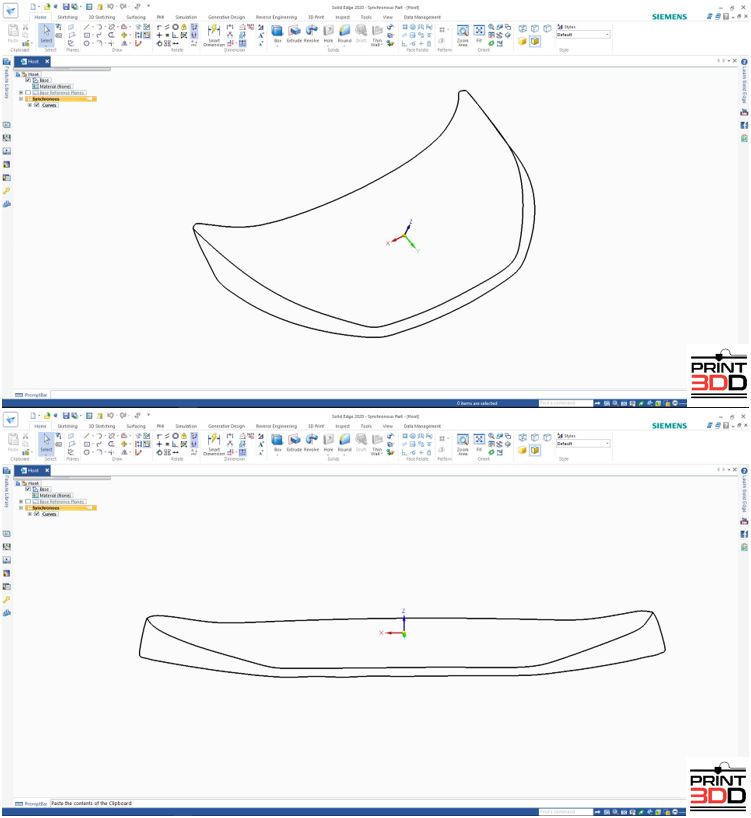

เรามาดู Work Flow หลังจากได้ Section Line ขั้นตอนสุดท้ายของงานและข้ามไป Solid Edge 2021 กันได้เลยครับ

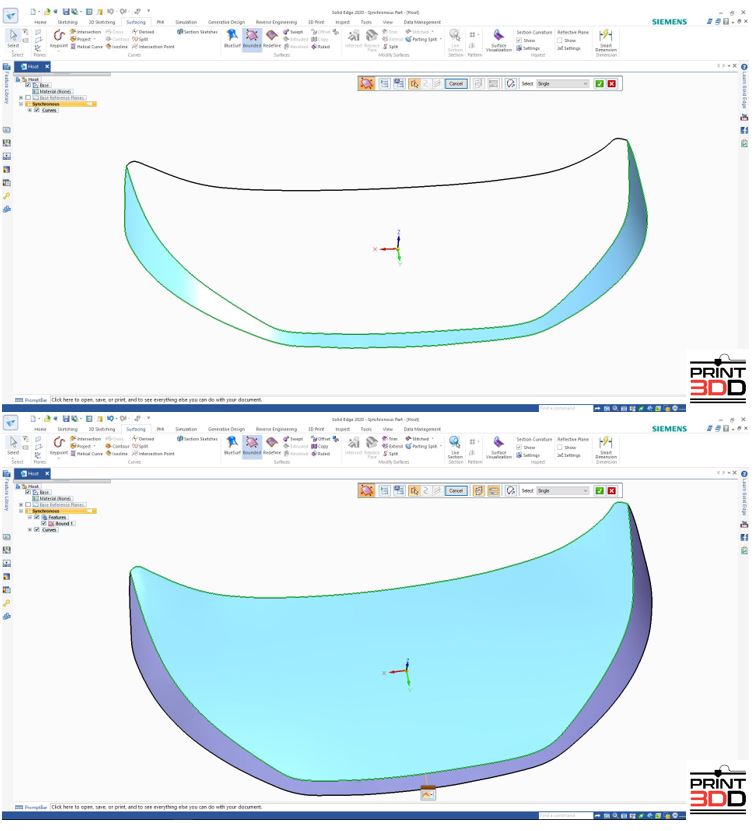

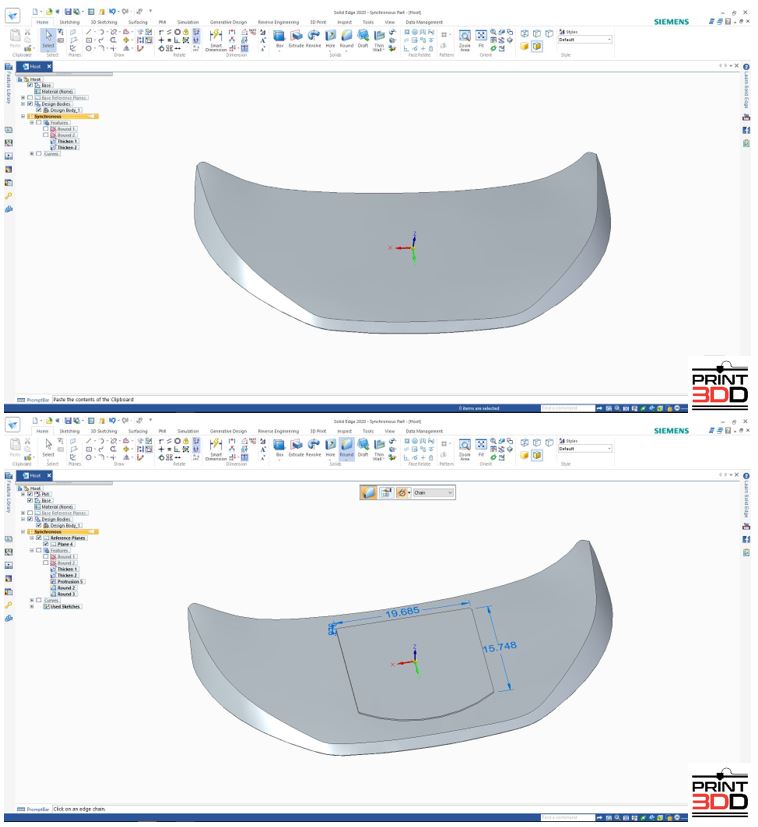

ปูผิวงานโดยใช้ ฟังก์ชั่น Bounded ง่ายนิดเดียวแค่เพียง 2 คลิกก็ได้ผิวออกมาแล้วครับหลังจากนั้น ก็ทำการดึง Thicken ให้กับผิวงานได้เลยในส่วนของความหนาเราสามารถวัดได้จากตัวฝากระโปรงของจริงเลยครับ

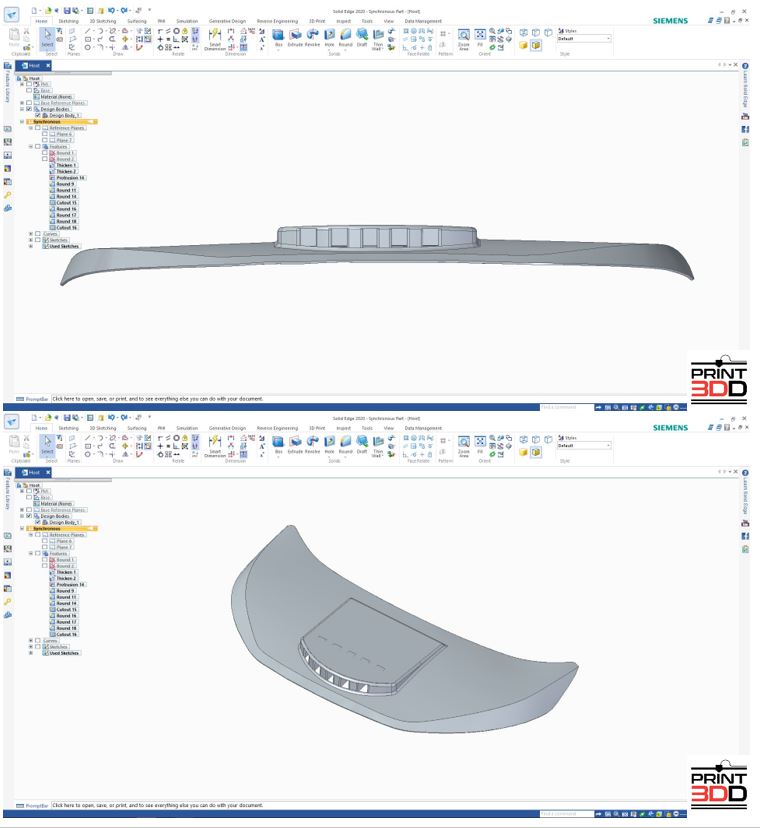

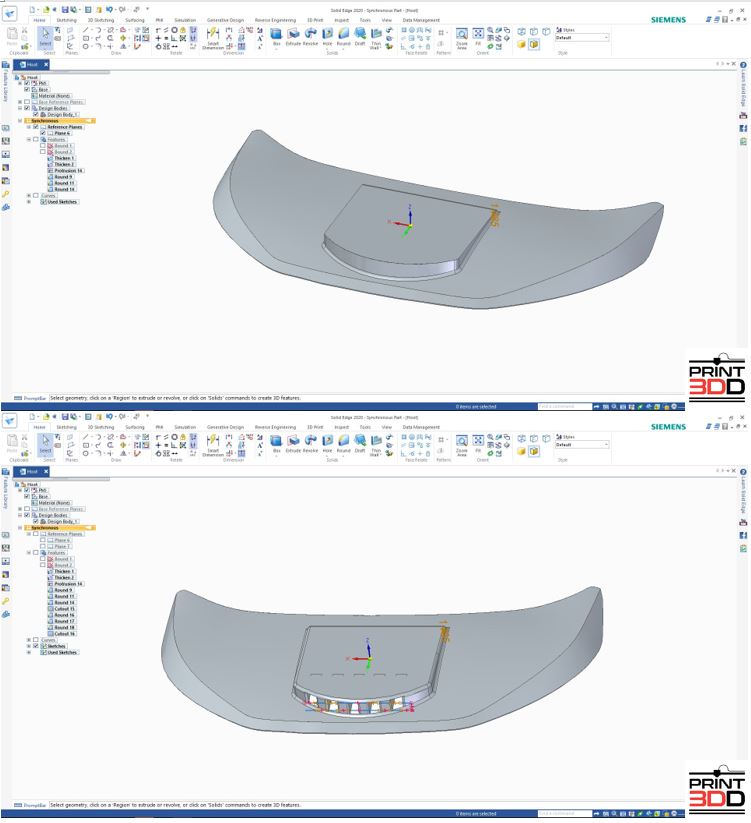

ทีนี้ก็ได้เป็นไฟล์ CAD โดยสมบรูณ์แบบเรียบร้อยแล้วครับ เราจะทำอะไรก็มันก็ได้ตามใจชอบเลย ตัวอย่างนี้ต้องการแต่งช่องระบายอากาศภายในห้องเครื่องเพื่อเป็นต้นแบบก่อนในสัดส่วนและ Shape ก็จะเป็นสัดส่วนและ Shape จริงเดิมของ Xpander อยู่ครับ

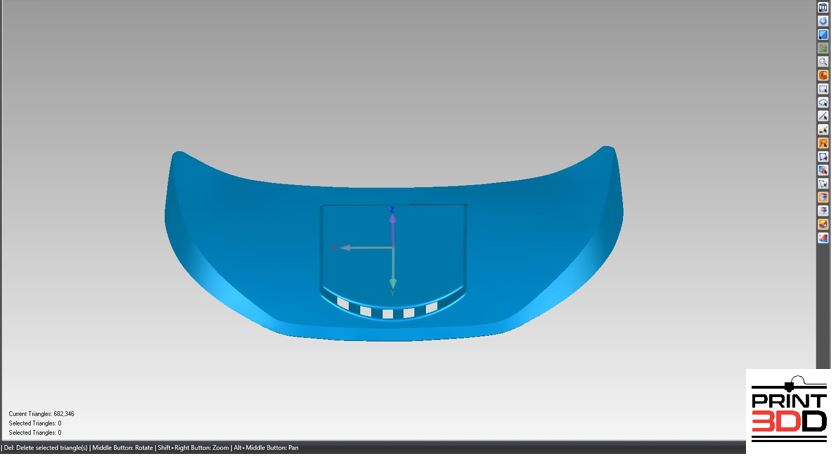

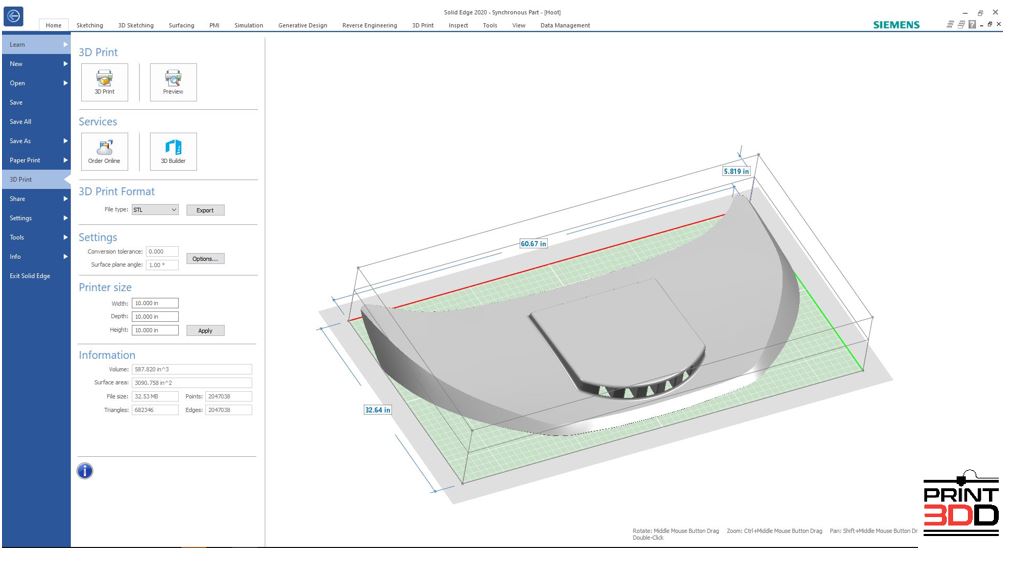

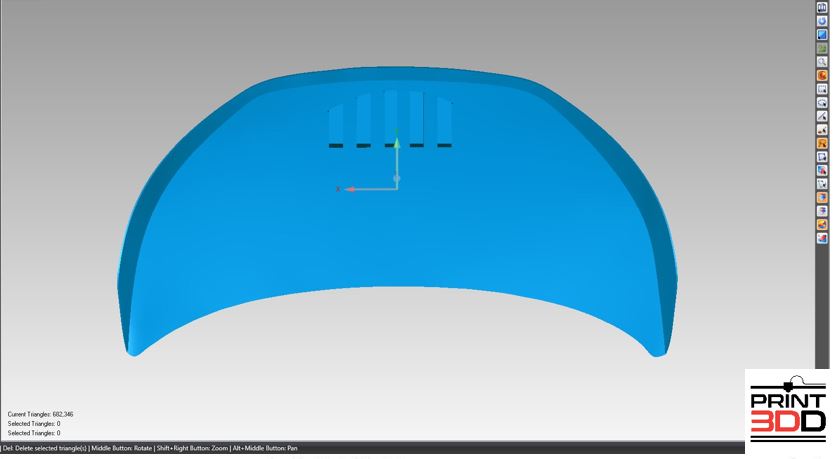

ขั้นตอนสุดท้ายหลังจากแต่งงานเสร็จแล้ว ก็ทำการ Save Export ให้เป็นนามสกุล .STL ได้เลยครับจะนำไปใช้กับ 3D Print SLA หรือจะไปทำ CNC แม่พิมพ์เพื่อทดสอบการประกอบได้เลยครับ

เป็นอันเสร็จสิ้นกันแล้วครับ ถ้ามีความชำนาญจริงๆ ทำแค่นี้ใช้เวลาไม่รวมการสแกนแค่ 5 – 10 นาทีก็เสร็จสิ้นแล้วครับแล้วทางเราจะทำการแบไต๋เรื่องต่างๆให้ได้รู้กันอีกเพื่อเป็น Know How ให้ลูกค้าได้เข้าใจหลักการต่างๆ ที่ทำงานและใช้งานได้จริงอีกนะครับ
