3D Scanner เอาไว้ใช้สำหรับการสแกนสิ่งของต่าง ๆ ตั้งแต่ชิ้นเล็ก จนไปถึงสิ่งของชิ้นใหญ่ แต่หลายคนยังสงสัยว่าพอสแกนไฟล์เสร็จแล้ว เราจะต้องนำไฟล์3D ที่ได้ไปใช้งานอย่างไรต่อ  ในครั้งนี้เราเลยจะมาแนะนำขั้นตอนการสร้างอะไหล่ของแต่งรถมอเตอร์ไซค์แบบง่าย ๆ ด้วยเครื่อง 3D Scanner กัน ตั้งแต่เริ่ม Scan จนไปถึงการออกแบบในโปรแกรม และสุดท้ายเราจะนำไปพิมพ์ เป็นชิ้นงานด้วยเครื่องพิมพ์ 3มิติ กัน

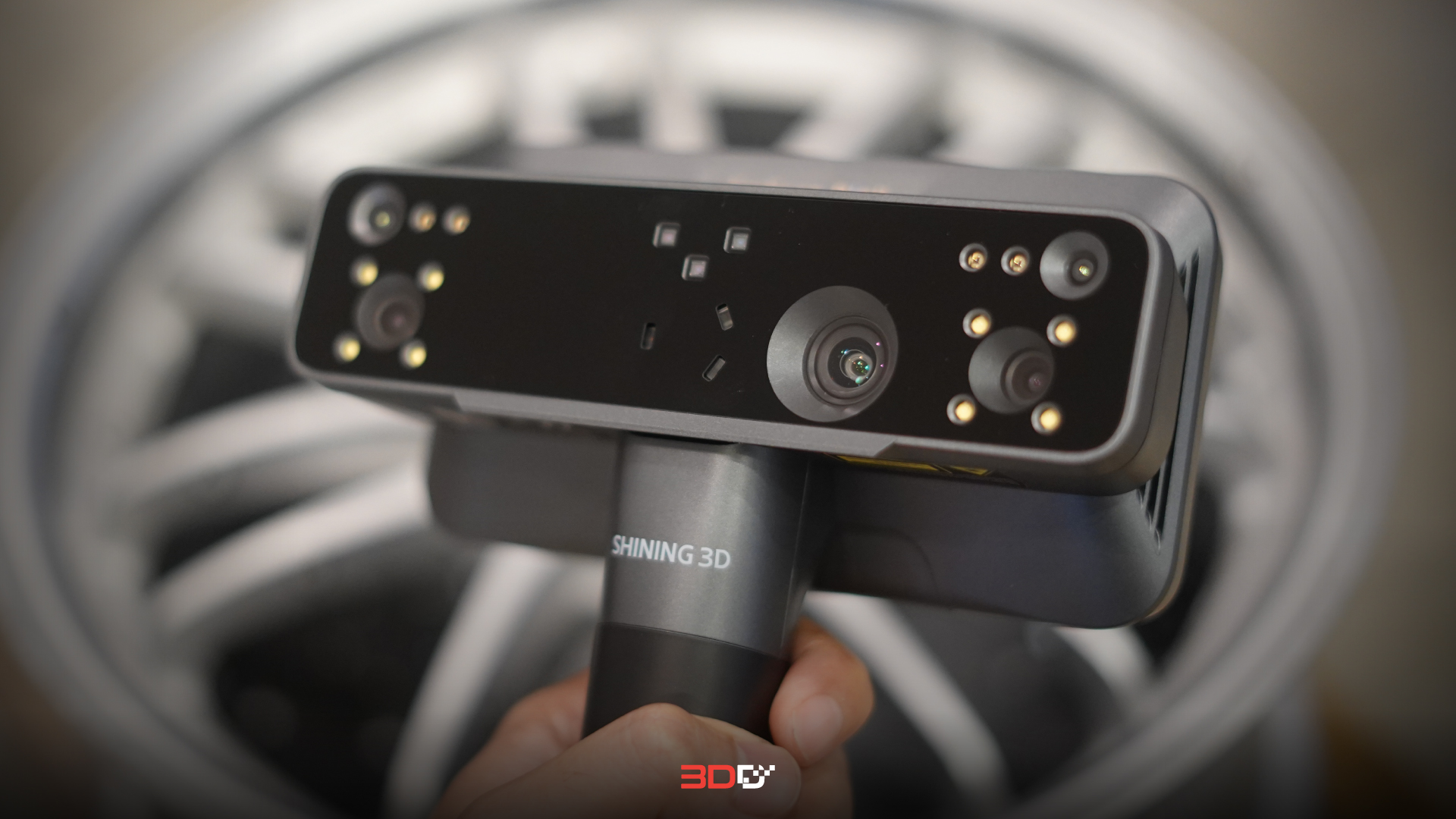

EinScan Rigil

เครื่องสแกนที่เราเลือกใช้มาสแกนในครั้งนี้คือ EinScan Rigil เป็นเครื่องสแกนเนอร์รุ่นใหม่ล่าสุดของ Shinning3D ที่โดดเด่นมากในเรื่อง Standalone เป็น Mode มีหน้าจอและหน่วยประมวล(CPU+GPU) อยู่ในตัวเลย ทำให้สามารถทำงานจบในตัวเองได้เลย ไม่ต้องมานั่งต่อสายกับเครื่องคอมพิวเตอร์ให้วุ่นวาย แถมมี Cross Laser Scan 19+19 Laser Line ครอสบลูเลเซอร์จำนวน 38เส้น ทำให้สแกนชิ้นงานได้รวดเร็วมาก มีระบบ NIR – Rapid Infrared scan ที่ใช้แสงอินฟราเรดในการ Scan เก็บข้อมูล ระบบนี้ไม่ต้องติด Marker และ ให้ Parallel มาถึง 7Laser Line ครอบคลุมการสแกน เก็บทุกรายละเอียดได้หมด

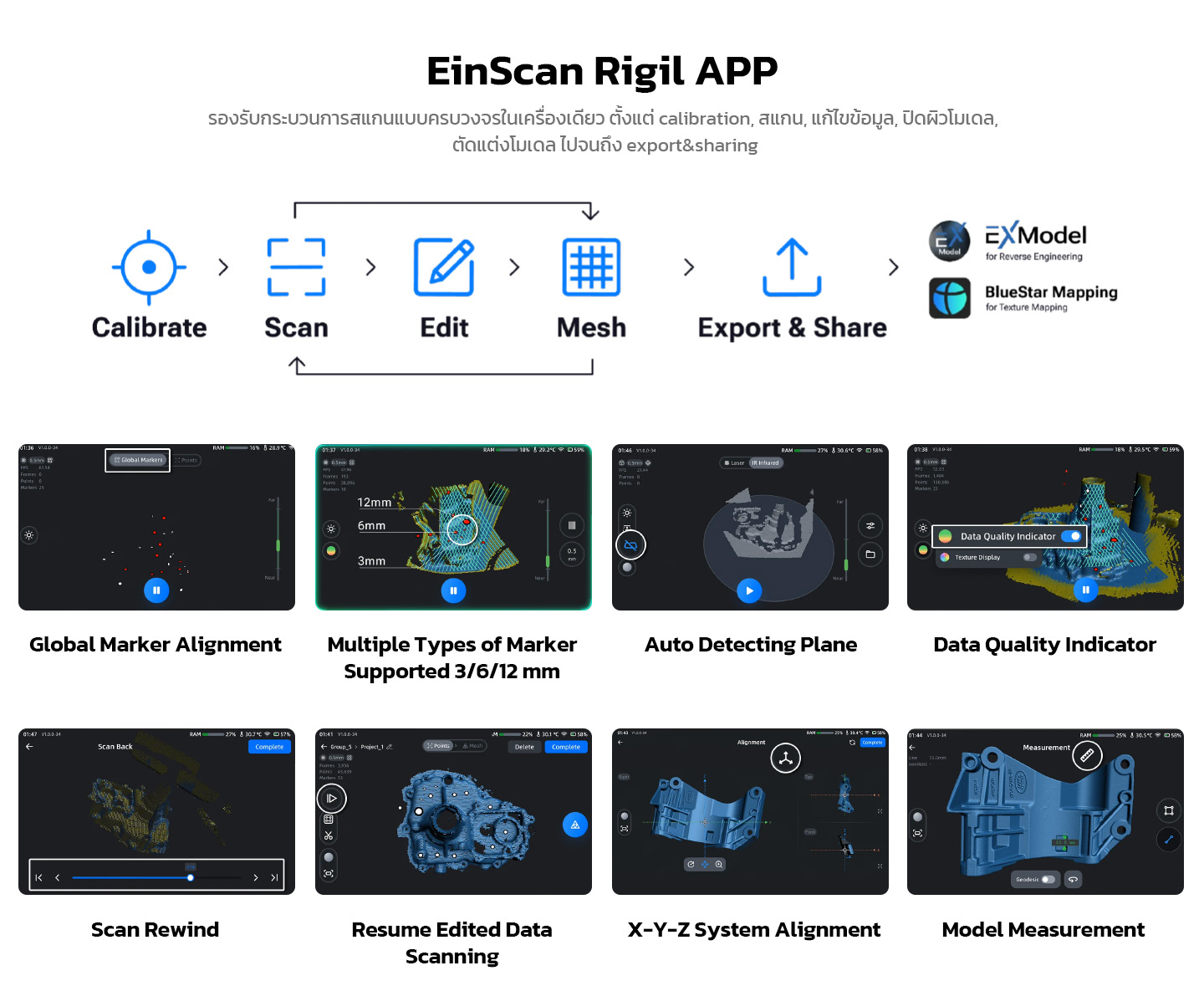

EinScan Rigil สามารถทำงานได้ถึง 3โหมด

• โหมดที่ 1 Standalone Mode มีหน้าจอและหน่วยประมวล(CPU+GPU) ในตัวเลย สามารถทำงานจบในตัวเองได้เลย ข้อดี พกพาสะดวก แต่อาจจะประมวลผลช้ากว่าบนคอมพิวเตอร์
• โหมดที่ 2 Wireless PC Mode ต่อ Wireless เข้ากับเครื่องคอมพิวเตอร์ ใช้พลัง CPU+GPU ของคอมพิวเตอร์ในการประมวลผล ข้อดี ประมวลผลดีกว่า คุณภาพดีกว่า แต่ต้องมี PC ที่แรงพอ
• โหมดที่ 3 Wired PC Mode ต่อสาย Data เข้ากับคอมพิวเตอร์ใช้ CPU+GPU ของคอมพิวเตอร์ประมวลผล ข้อดี คือเป็น Mode ที่เสถียรที่สุด แต่จะต้องต่อสายสายไฟ ซึ่งอาจจะทำให้ทำงานไม่สะดวก

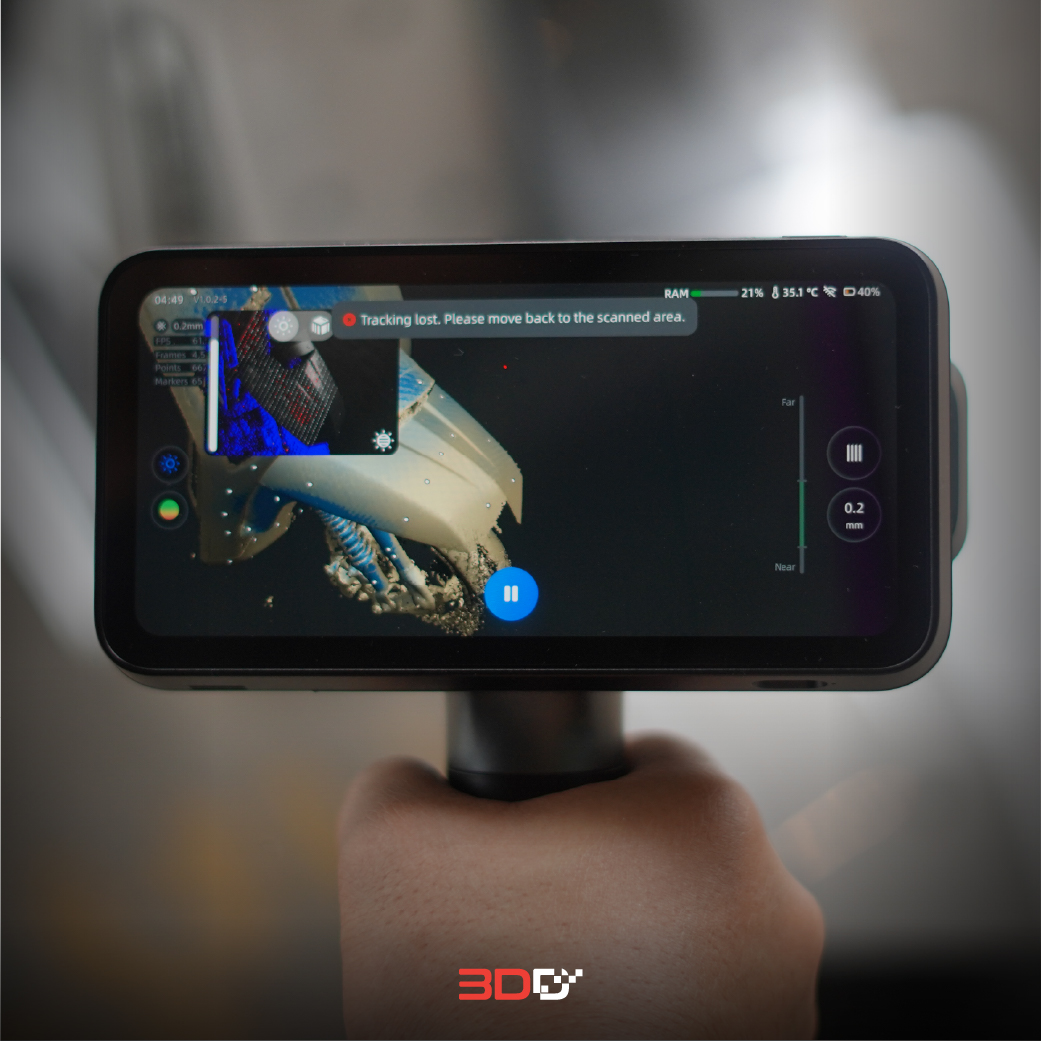

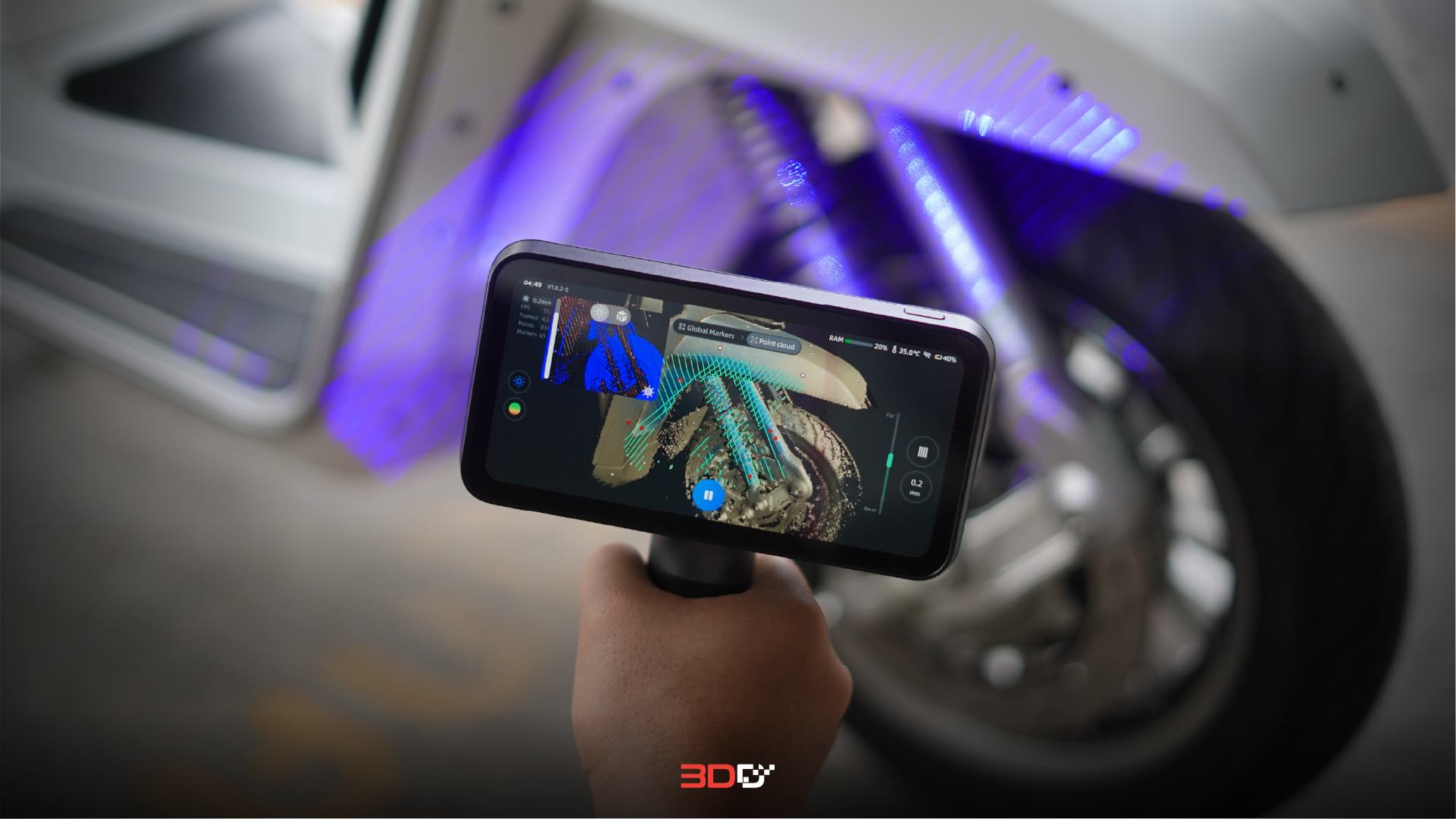

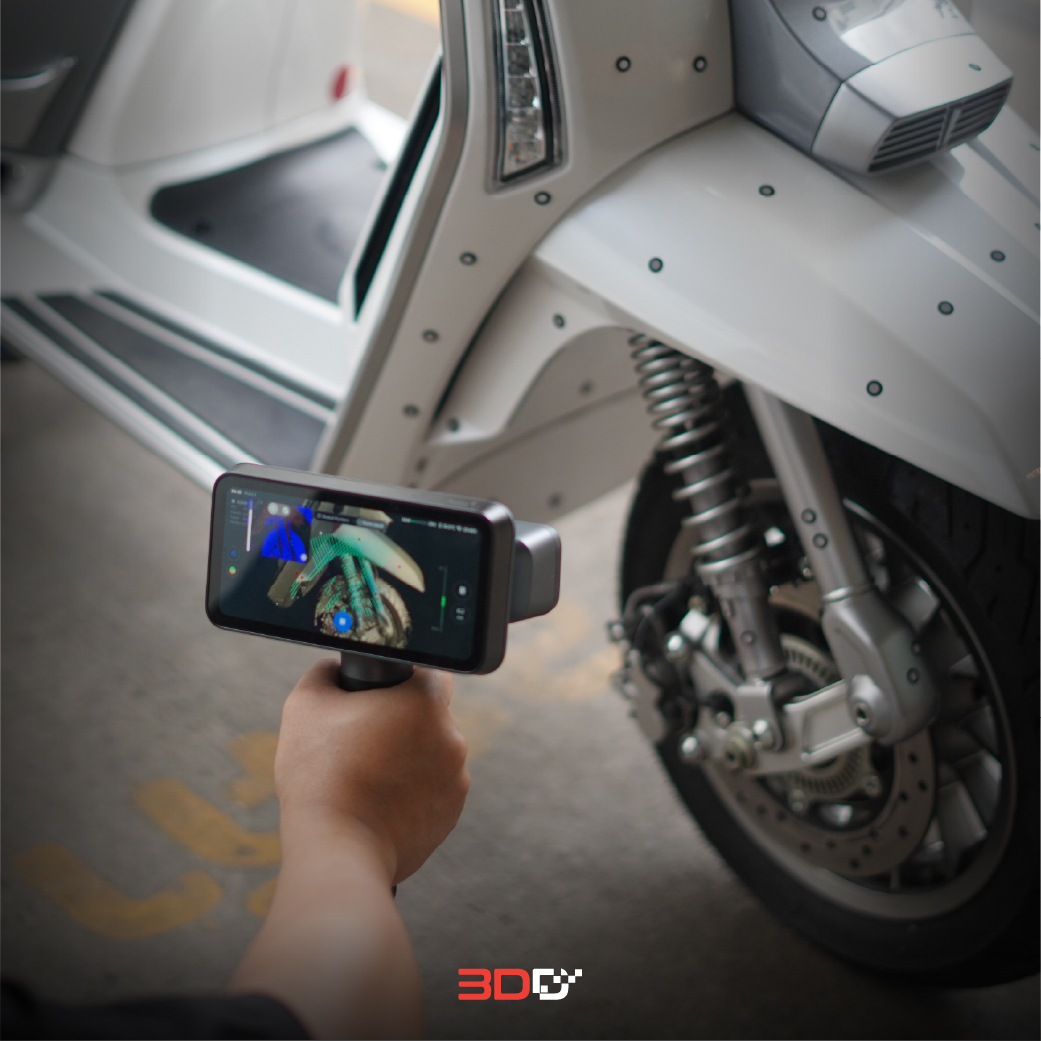

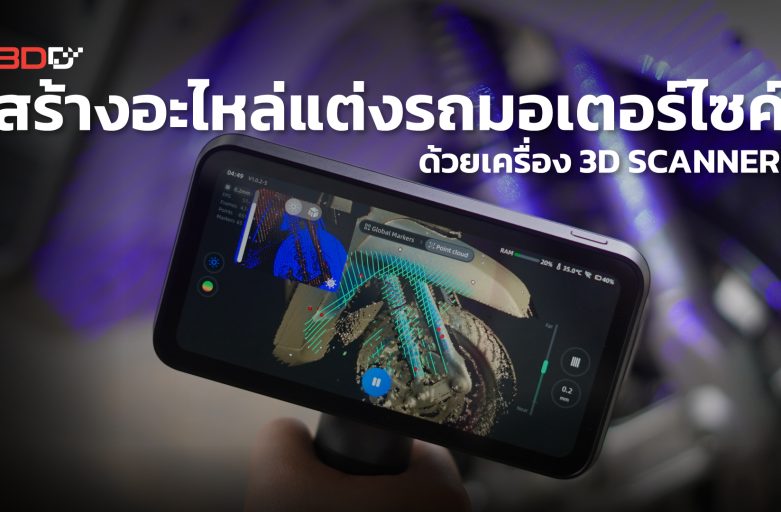

เริ่มต้นการสแกนด้วย Standalone Mode (การสแกนแบบไร้สาย พร้อมประมวลผลในตัว)

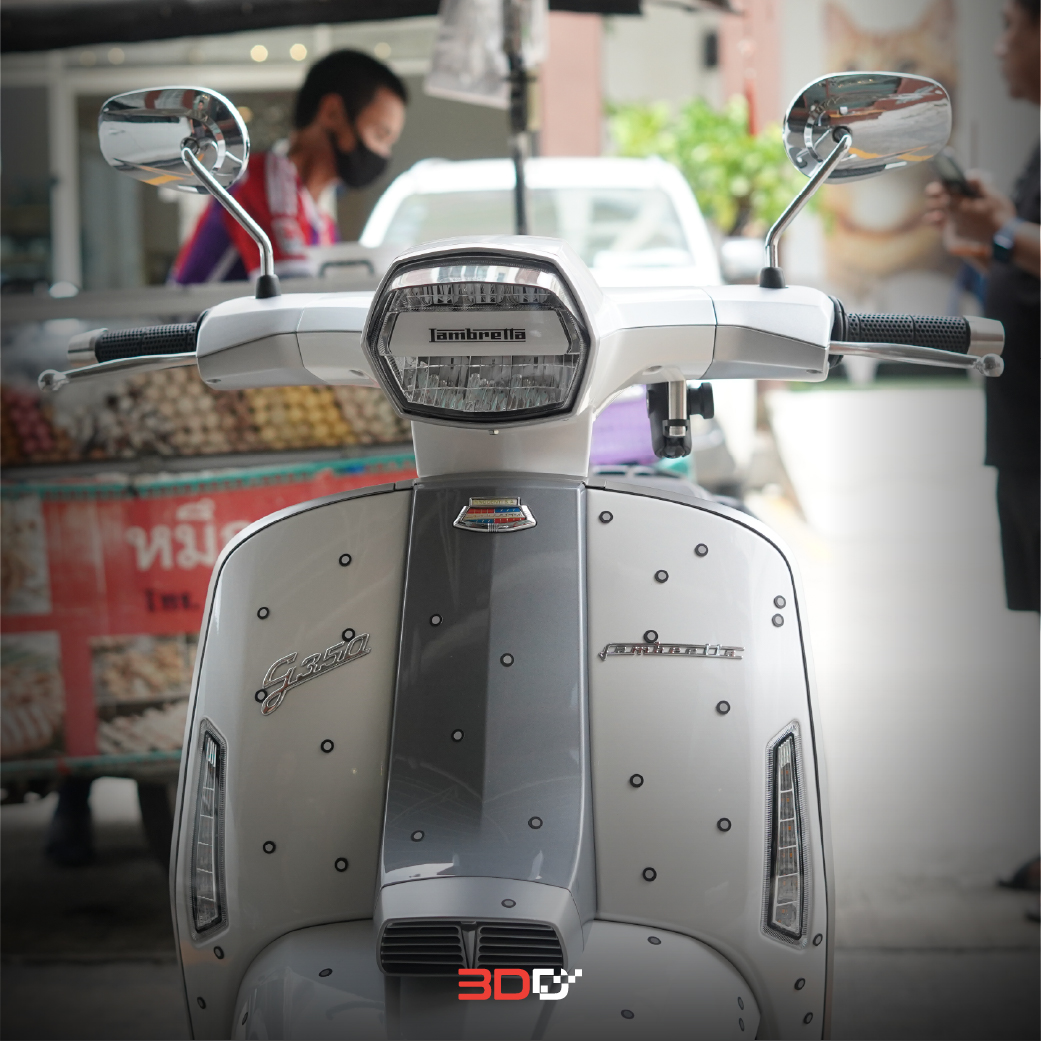

การสแกนรอบนี้เราเลือกใช้เป็นโหมด Standalone Mode ซึ่งเป็นจุดเด่นของเครื่อง EinScan Rigil และใช้CPU ในเครื่องประมวลผลภายในตัวเลย ส่วนรถที่เรานำมาสแกน เป็นรถมอเตอร์ไซค์ LAMBRETTA G350 มาเริ่มกันสแกนกัน !

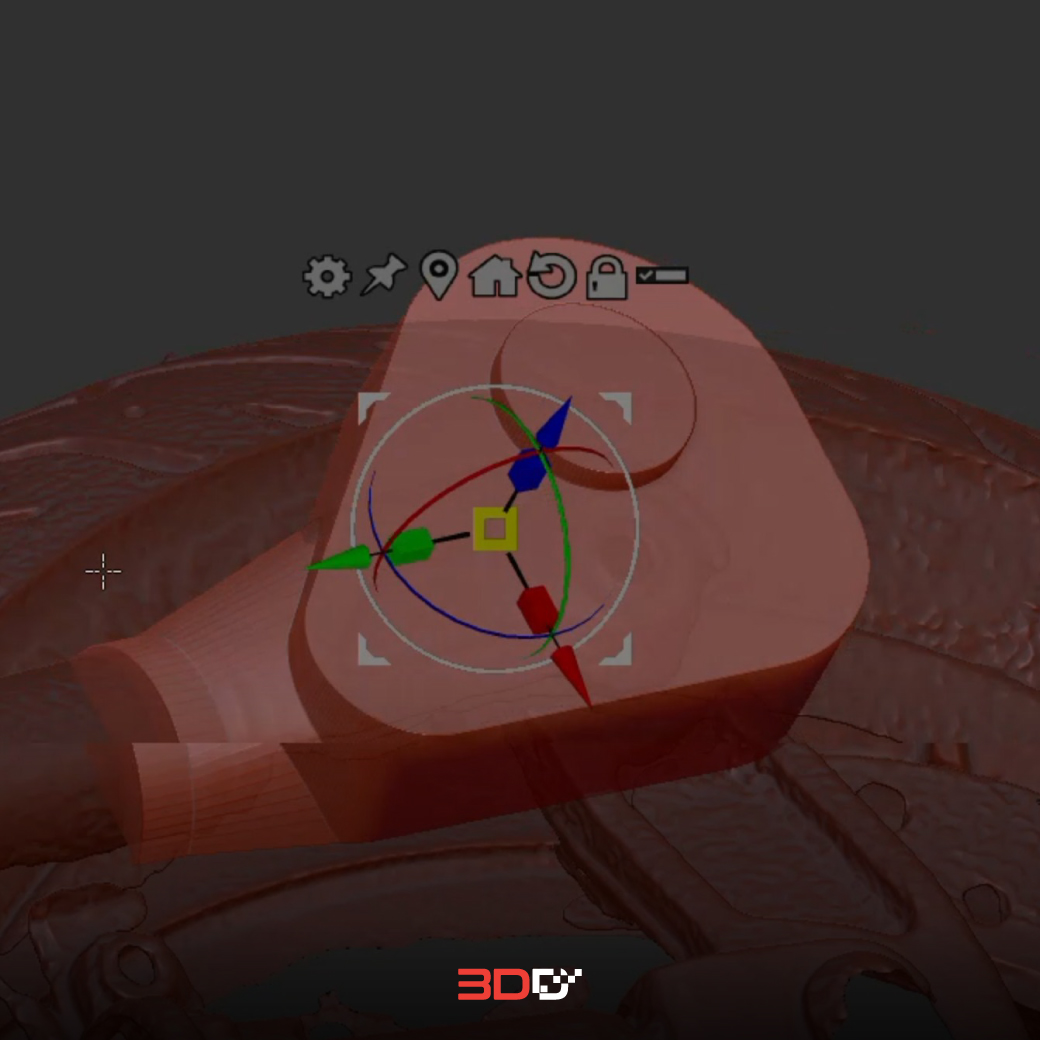

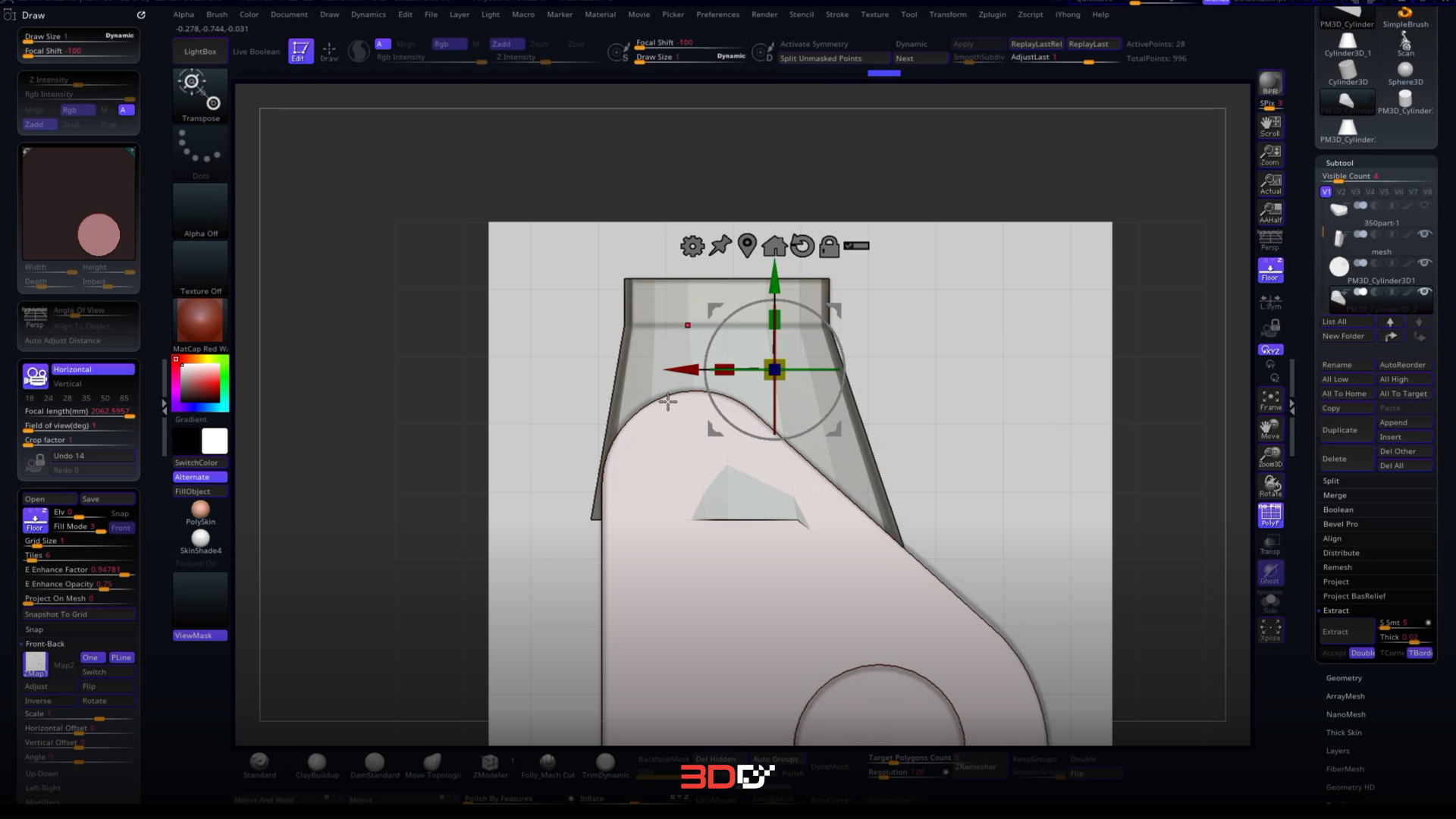

โปรแกรม ZBrush

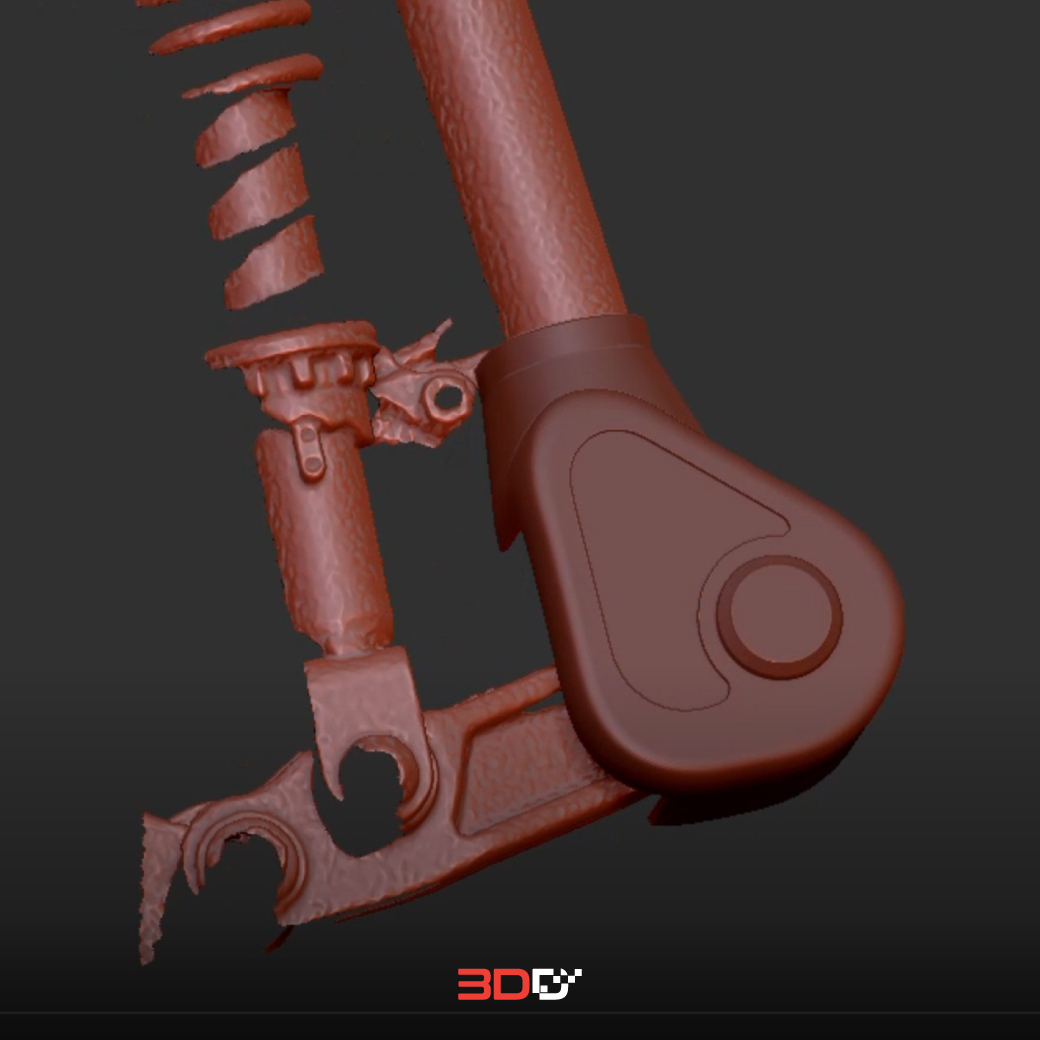

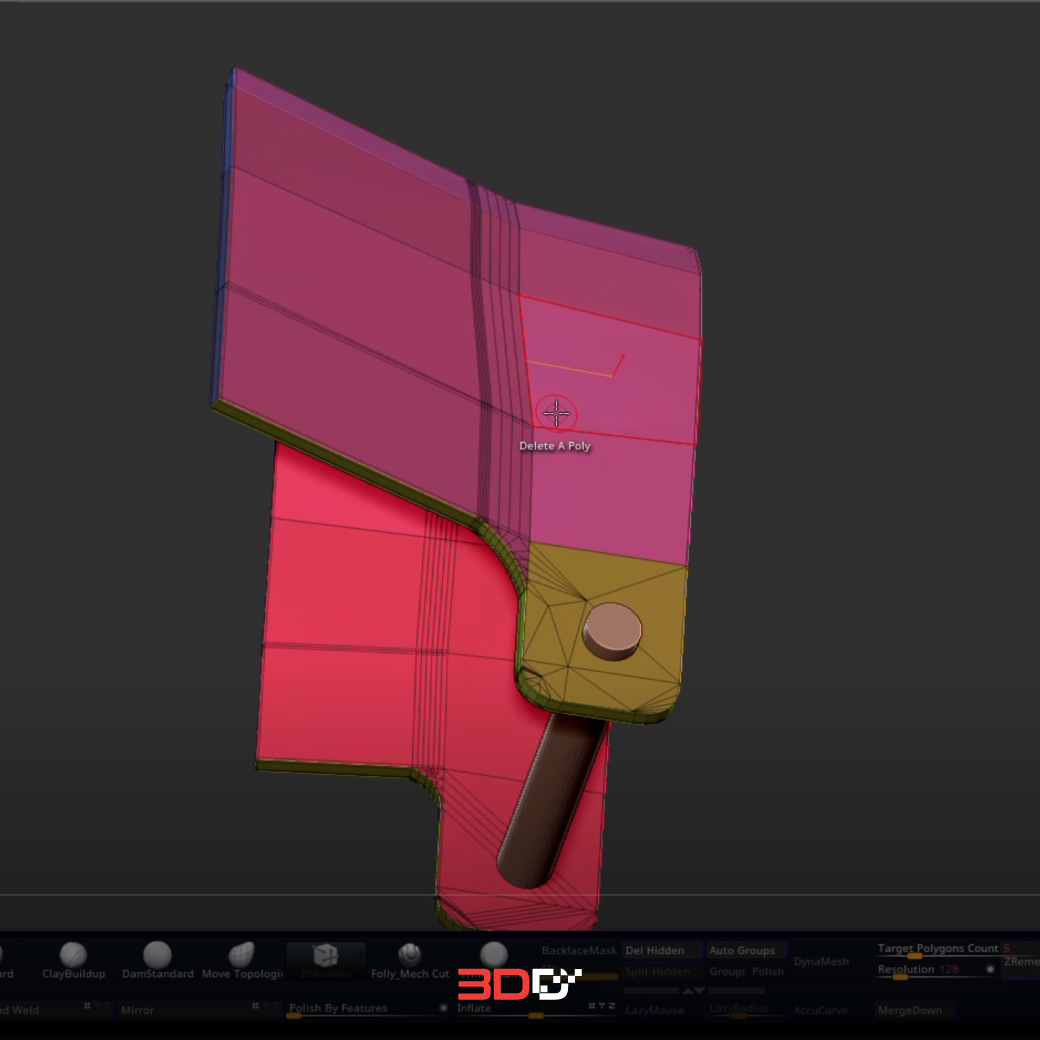

พอเราได้ไฟล์3D Scan มาแล้วเราก็โยนไฟล์เข้าคอมพิวเตอร์ แล้วเตรียมมาปั้น ไฟล์3D กัน โปรแกรมในครั้งนี้เราเลือกใช้เป็น โปรแกรม ZBrush หรือจะใช้เป็น โปรแกรม Autodesk Fusion ก็สามารถทำได้เหมือนกัน แล้วแต่ความถนัดเลย เริ่มจากหาภาพต้นแบบ หรือ ภาพร่างที่ต้องการ แล้วไปปั้นกัน แล้วทำไมต้องเอาตัวรถไปสแกน ทั้งที่เราจะปั้นโมเดลขึ้นมาใหม่ เราจะสรุปในภาพนี้ได้เลย เพราะว่าไฟล์สแกนเราจะสามารถเช็คขนาด เช็คจุดยึดต่างๆได้ ทำให้เรามั่นใจว่าไฟล์ที่เราปั้น หรือวาดขึ้นมานั้นสามารถนำมาประกอบได้100% ไม่ขนาดยาวไป หรือสั้นไป และทำให้เรามองภาพรวม ตอนที่เราจะเอามาประกอบกันได้อีกด้วย ซึ่งเป็นเหตุผลหลักเลยว่าไฟล์สแกนเราเอาไปใช้ทำอะไร

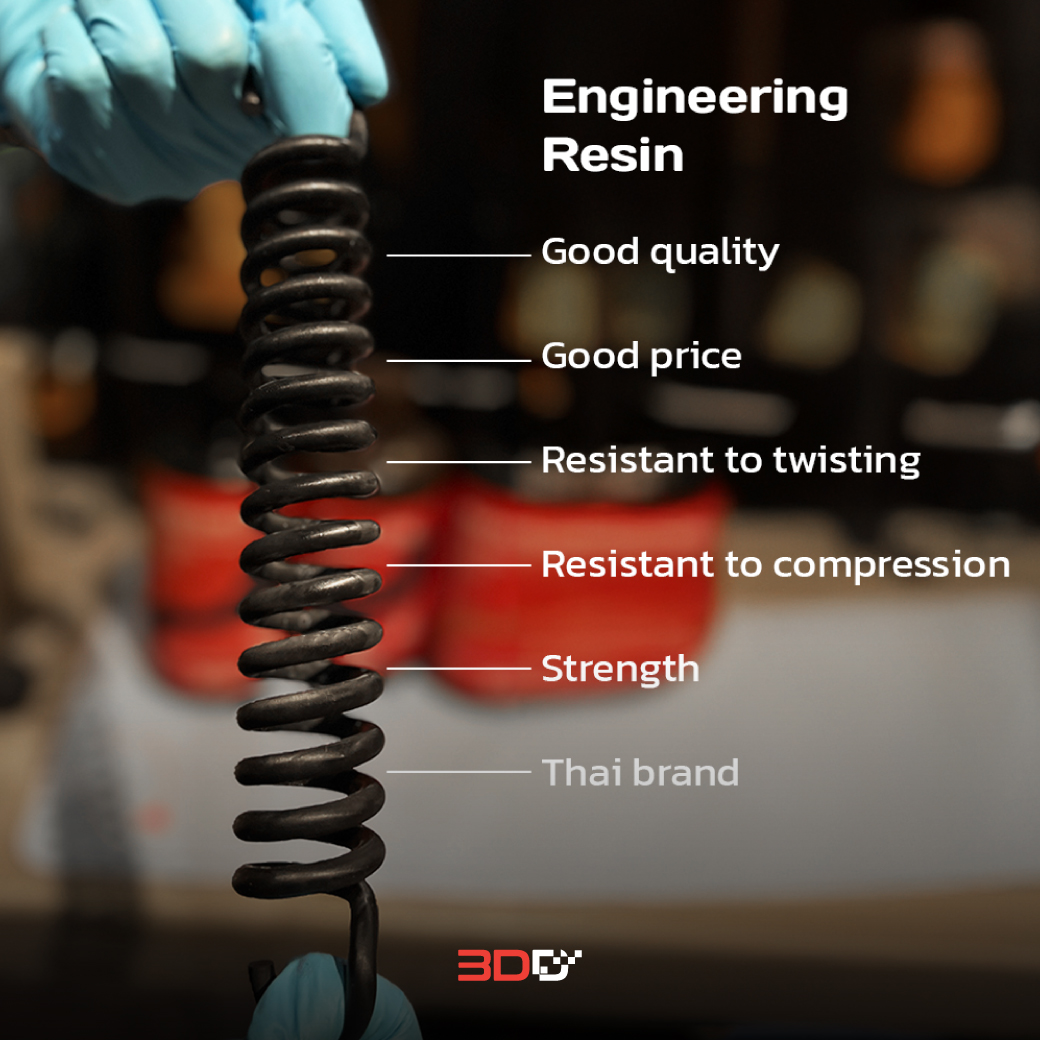

Engineer Resin

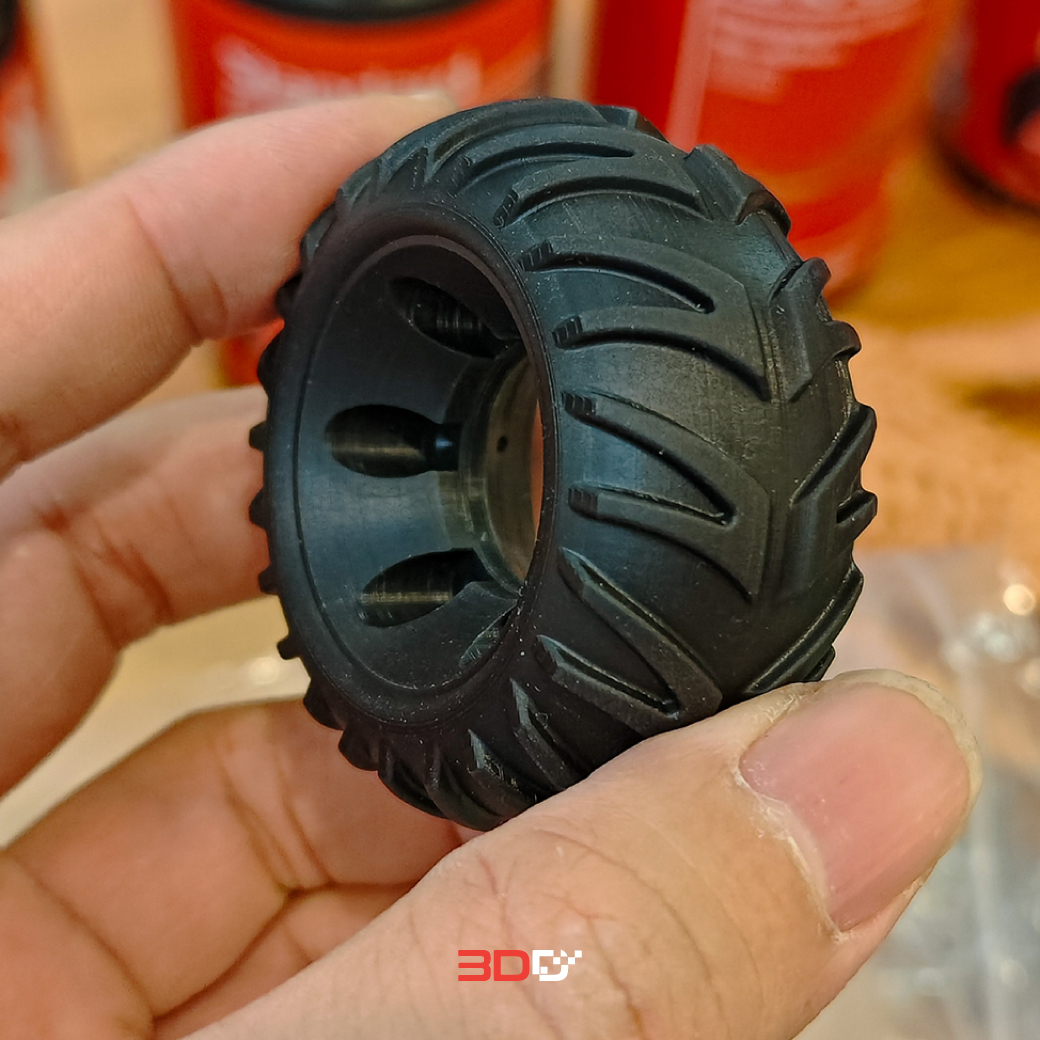

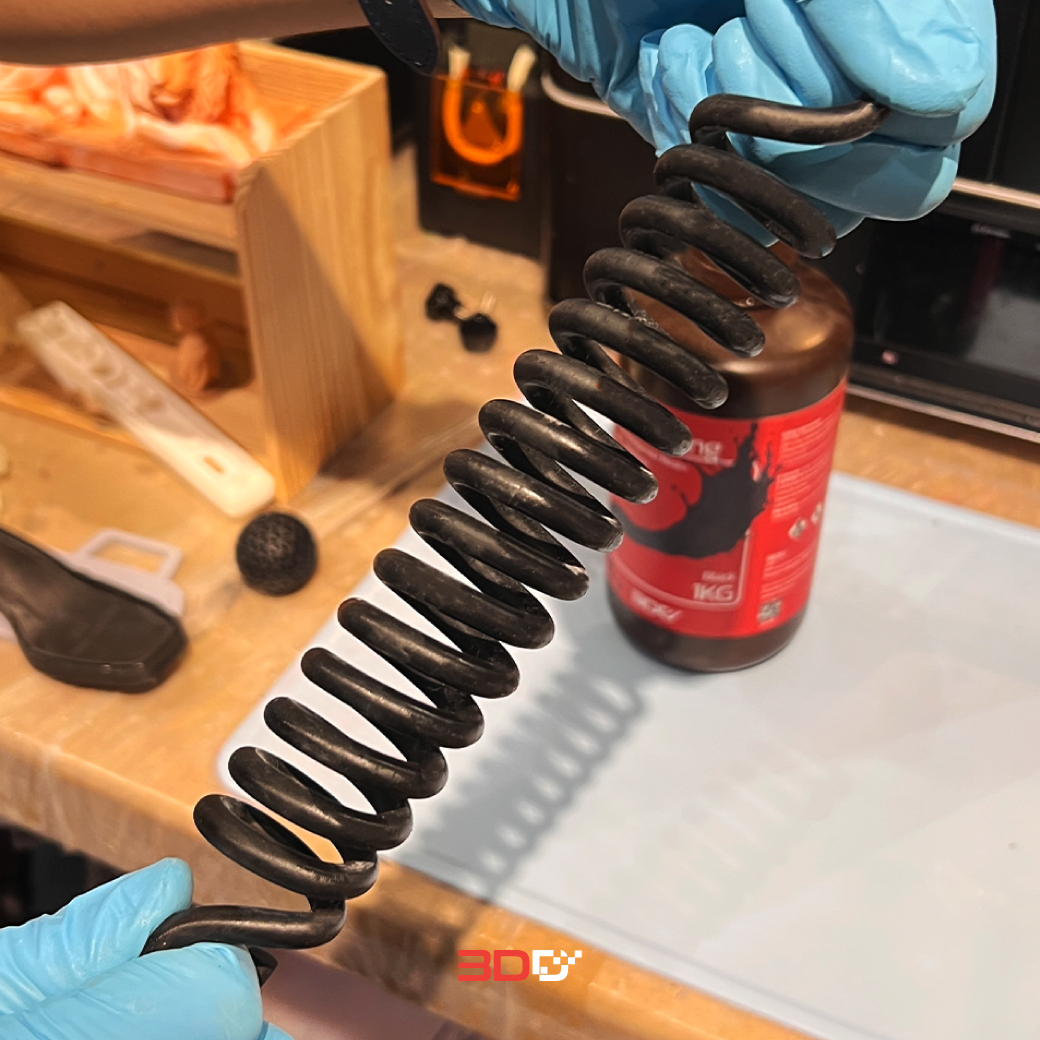

แล้วเราก็มาเตรียมพิมพ์ชิ้นงานกัน โดยเครื่องพิมพ์ 3มิติ ในครั้งนี้เราเลือกเป็น เครื่องพิมพ์ระบบน้ำเรซิ่น เพราะอยากได้พื้นผิวที่เรียบ ซิ่งต่างกันกับ เครื่องพิมพ์ ระบบเส้นพลาสติก ที่จะเห็นเป็นชั้นของเลเยอร์ และที่จะขาดไปไม่ได้เลยคือ Engineer Resin ซึ่งเป็นเรซิ่นที่ออกแบบมาสำหรับการใช้งานทางวิศวกรรม ที่ต้องการความแข็งแรง สามารถทนต่อแรง บิด กด เหมาะกับงานที่ต้องนำไปใช้งานจริง ไม่แข็งเปราะ แตกหักง่ายเหมือนเรซิ่นทั่วไป เครื่องพิมพ์ 3มิติ ที่เราใช้พิมพ์ เป็นรุ่น ELEGOO Saturn 4 Ultra 16K เป็นเครื่องรุ่นใหม่จาก Elegoo ที่ใช้งานได้ง่ายมาก มีระบบอัตโนมัติที่คอยช่วยเยอะ ทำให้มั่นใจได้เลยว่าชิ้นงานที่ได้จะไม่เสียอย่างแน่นอน (แต่ต้องดูแลเปลี่ยนฟิล์มตามรอบด้วยนะ ไม่งั้นงานก็มีโอกาสเสียได้)

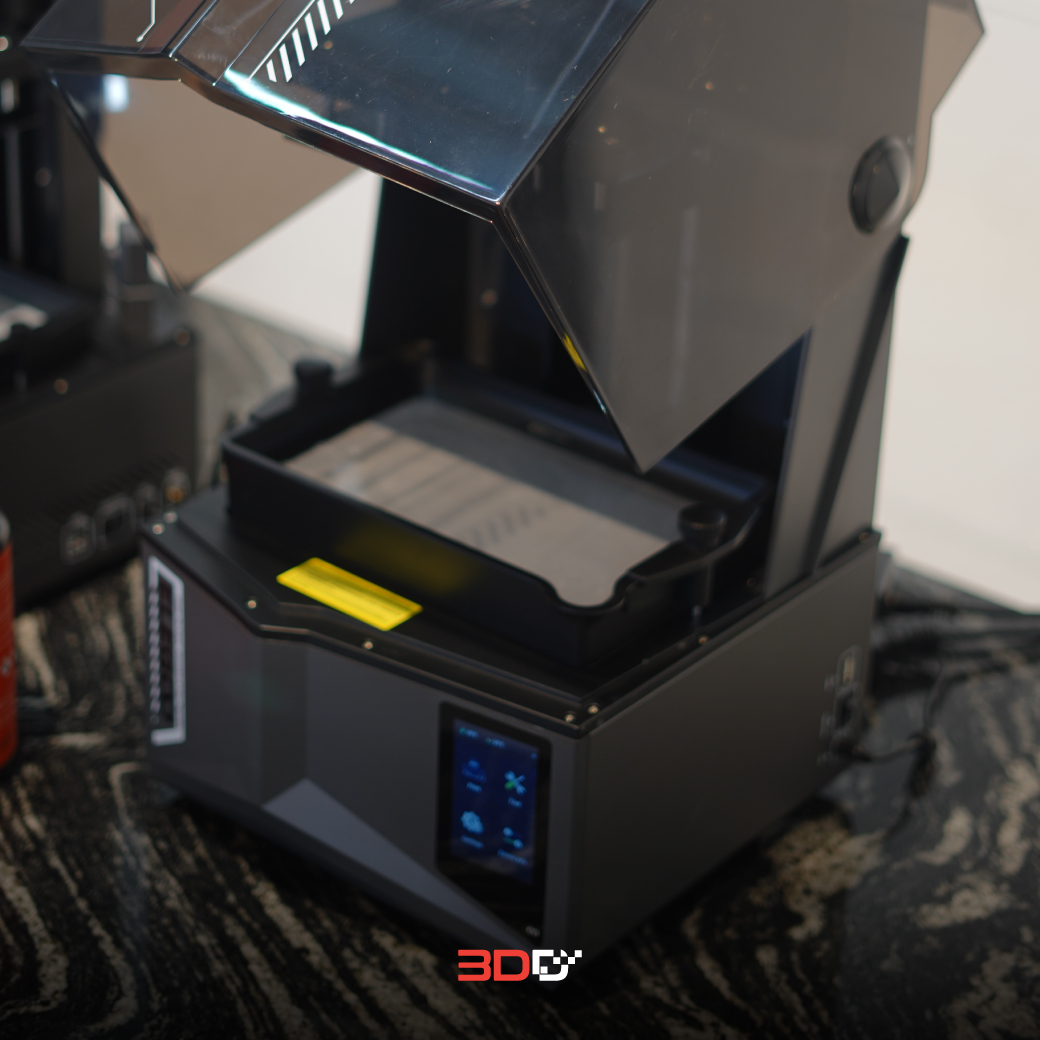

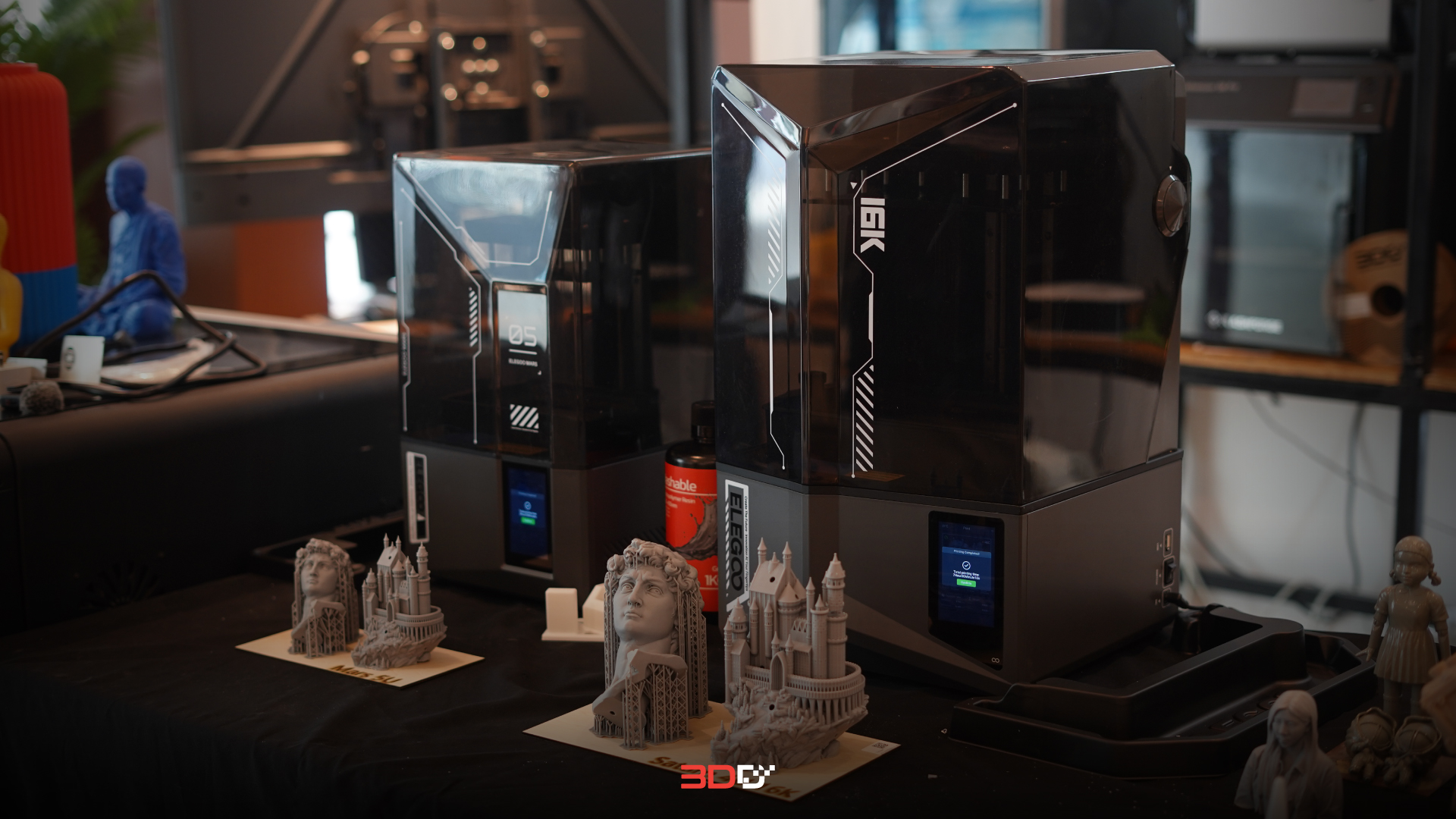

ELEGOO Saturn 4 Ultra 16K

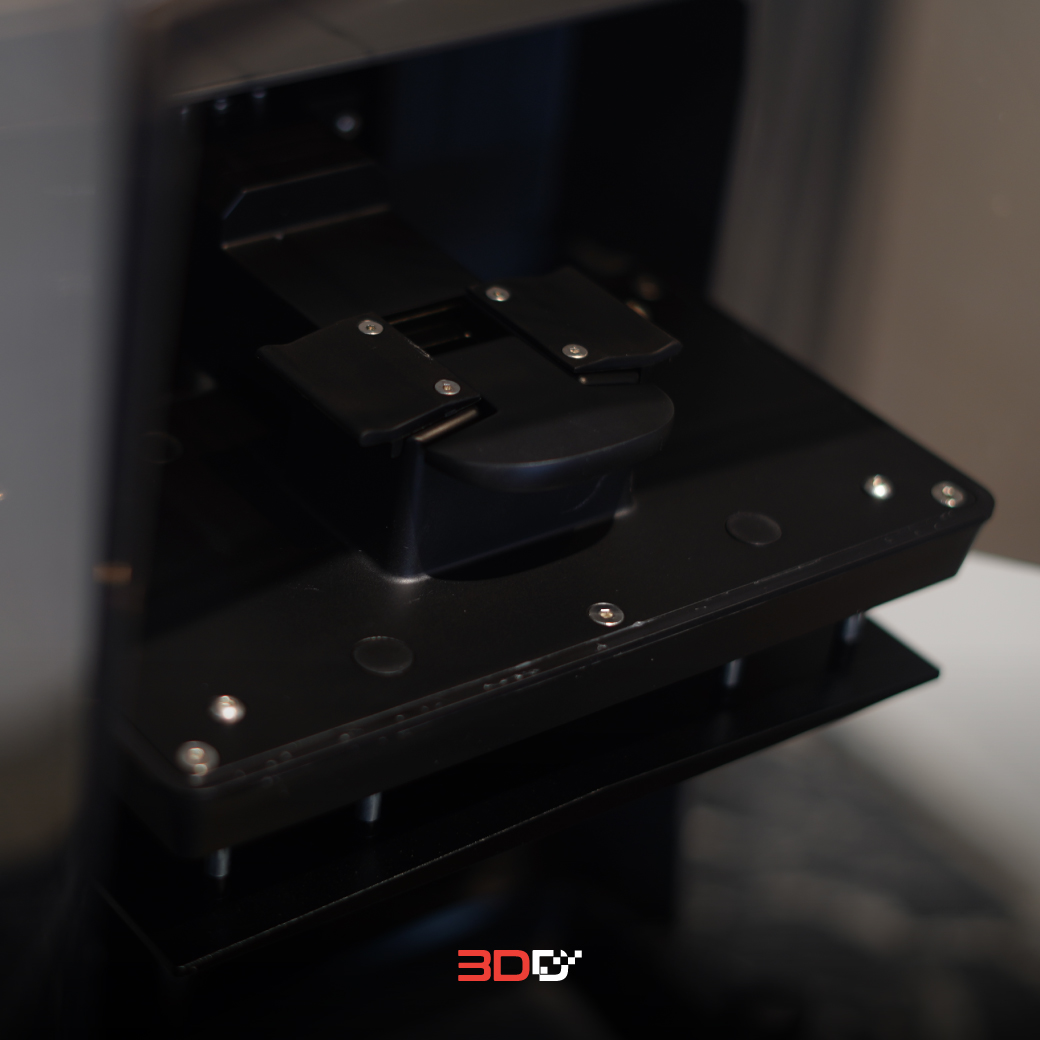

ELEGOO Saturn 4 Ultra 16K เครื่องพิมพ์ 3 มิติระบบเรซิ่นที่มาพร้อมหน้าจอขนาด 10 นิ้ว ความละเอียดสูงถึง 16K (15120 x 6230 พิกเซล) สามารถพิมพ์ชิ้นงานได้คมชัด ละเอียดมากขึ้น และเร็วขึ้นมาก รองรับการเชื่อมต่อ Wi-Fi และ USB เพื่อการพิมพ์ที่สะดวกยิ่งขึ้น มาพร้อมระบบตรวจจับหลากหลายเพื่อความปลอดภัย และเพิ่มคุณภาพงานพิมพ์ มีปรับระดับฐานพิมพ์อัตโนมัติ เพิ่มความแม่นยำ และลดข้อผิดพลาดขณะพิมพ์ มีโครงสร้างที่แข็งแรง และมีระบบกระจายความร้อนที่ถาดเรซิ่น ช่วยให้เรซิ่นมีความเหลวคงที่ตลอดเวลา

• ความละเอียด 15120 × 6230 px
• ความละเอียดแกน XY 14 × 19 μm
• ขนาดพิมพ์ 211.68 × 118.37 × 220 mm
• ขึ้นรูปด้วย UV Laser 405nm
• อีกขั้นของการพิมพ์ด้วยความแม่นยำที่ 16K

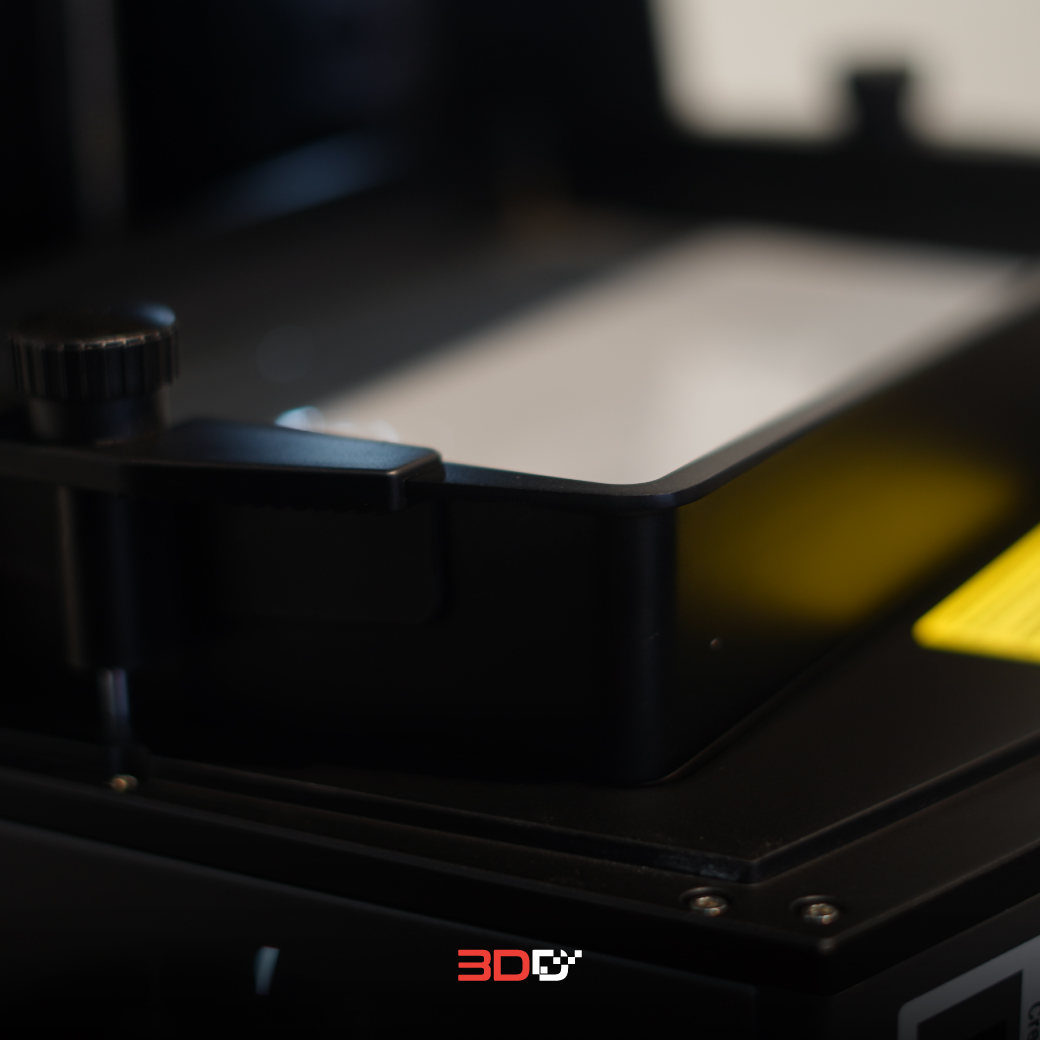

• ทำความร้อนที่ถาดเรซินอย่างเหมาะสมที่อุณหภูมิ 30 °C
• พิมพ์ด้วยความเร็วสูง พร้อมกับ Tilt Release Technology เอียงถาดเรซินขณะยกแท่นพิมพ์
• ปรับระดับอัตโนมัติ และใช้งานง่ายแบบ Plug-N-Play
• กล้อง AI Camera รุ่นใหม่พร้อมไฟส่องสว่างสำหรับการตรวจสอบ และบันทึก Timelapse

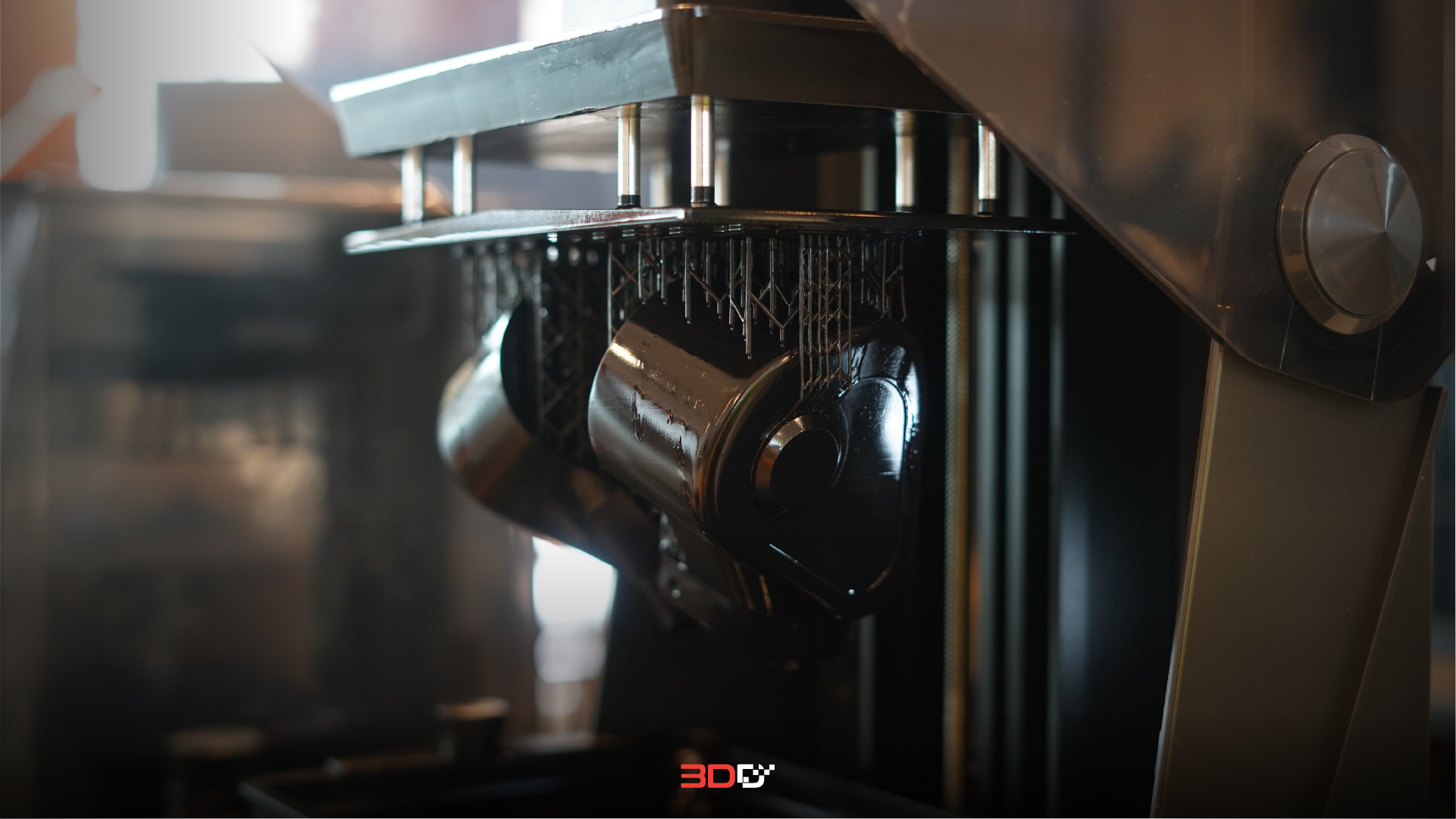

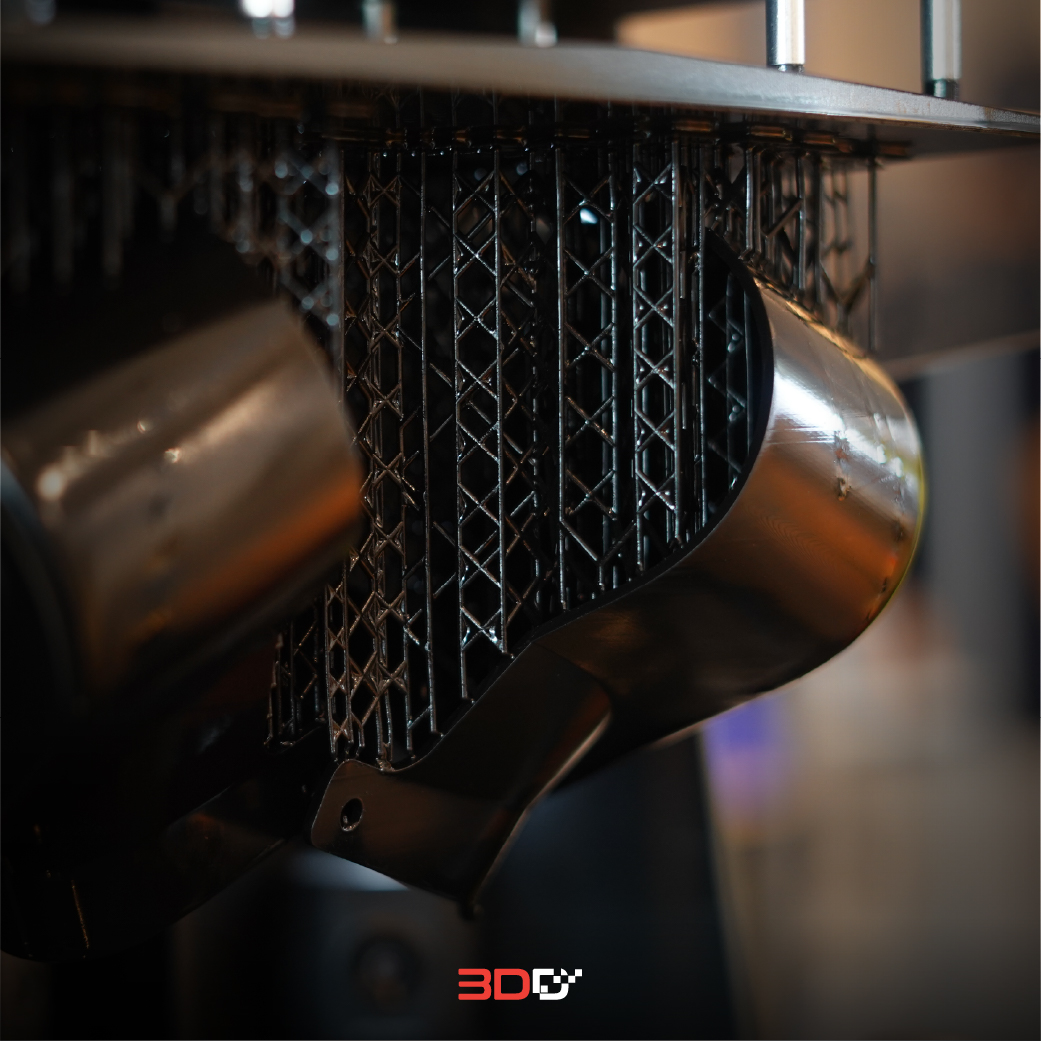

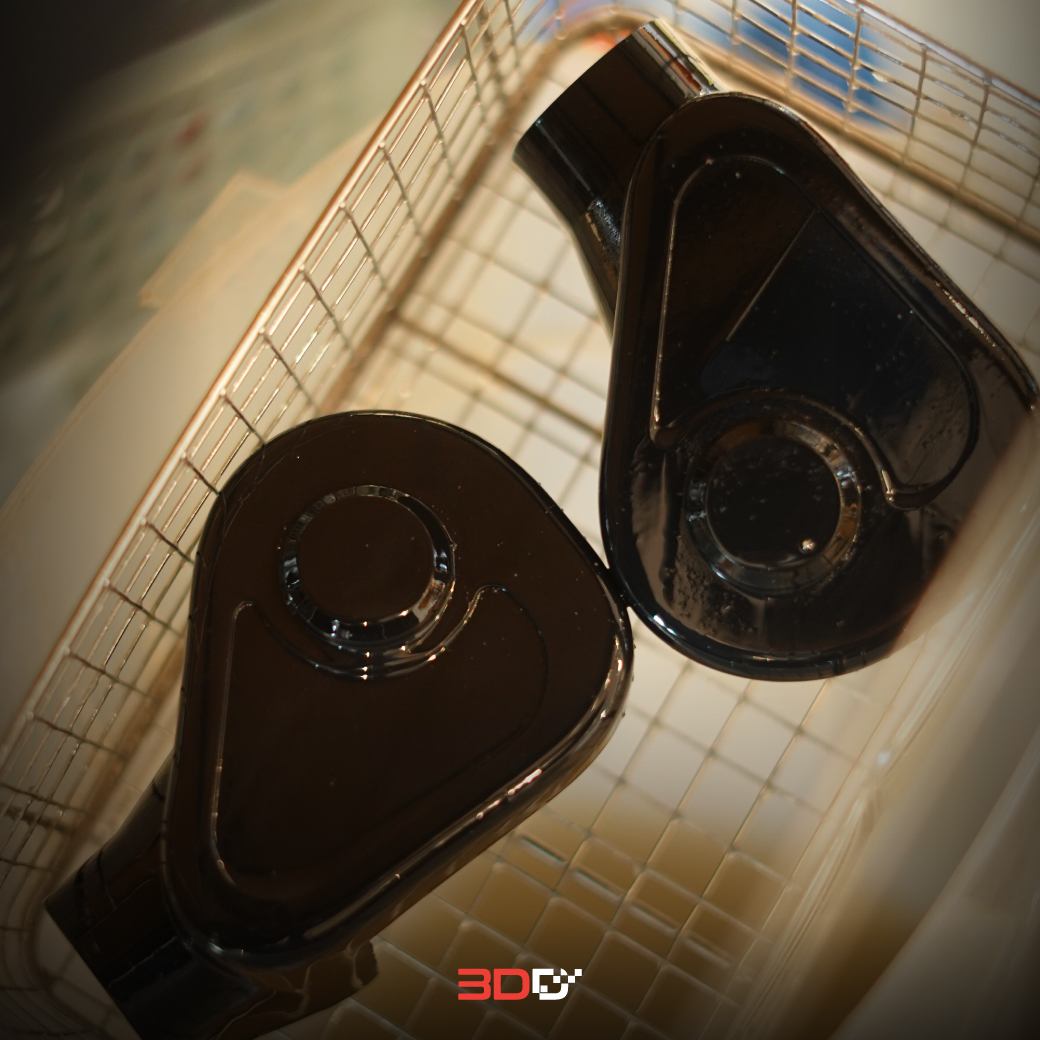

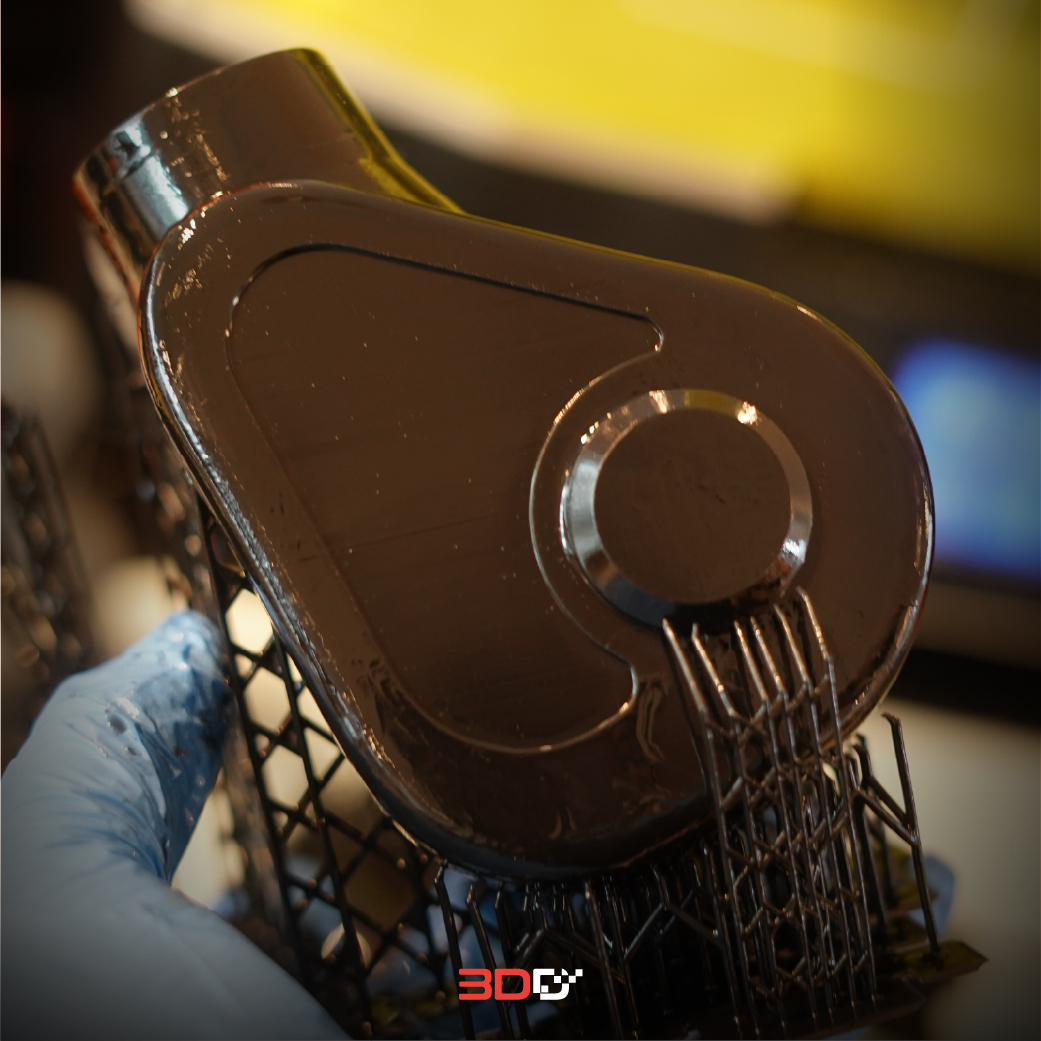

แล้วเราก็มาเอาชิ้นงานออกจากเครื่องกัน ดูจากผิวชิ้นงานที่ได้ถือว่าสมบูรณ์มากๆ อาจมีรอยของจุดยึดซัพพอตอยู่บ้าง คงต้องเอากระดาษทรายมาขัดตกแต่งให้เรียบเนียบเพิ่มนิดหน่อย หลังจากเราแกะซัพพอตแล้ว ก็ต้องนำชิ้นงานเรซิ่นไปล้างในน้ำยา IPA เพื่อให้คราบเรซิ่นส่วนเกินละลายหายไปให้หมด ไม่งั้นถ้าเรานำชิ้นงานที่หลงเหลือคราบเรซิ่น หรือล้าง IPA ยังไม่สะอาดดี ไปเข้าตู้อบ UV จะทำให้ชิ้นงานเรซิ่น เกิดคราบเงาๆ เพราะงั้นแล้วเราล้างน้ำยาให้สะอาดก่อนเข้าตู้อบ UV ปัญหานี้ก็จะไม่เกิดขึ้น

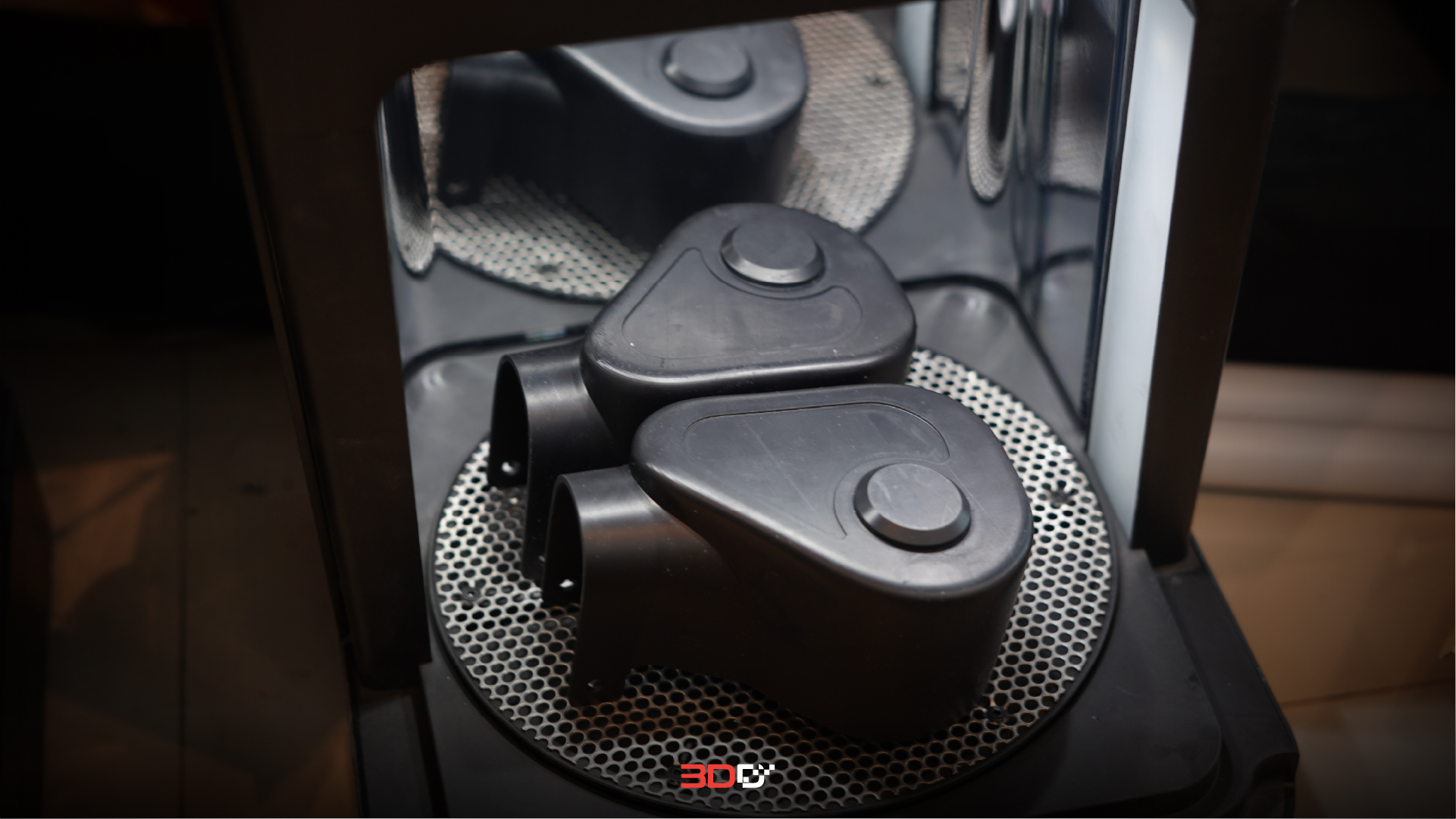

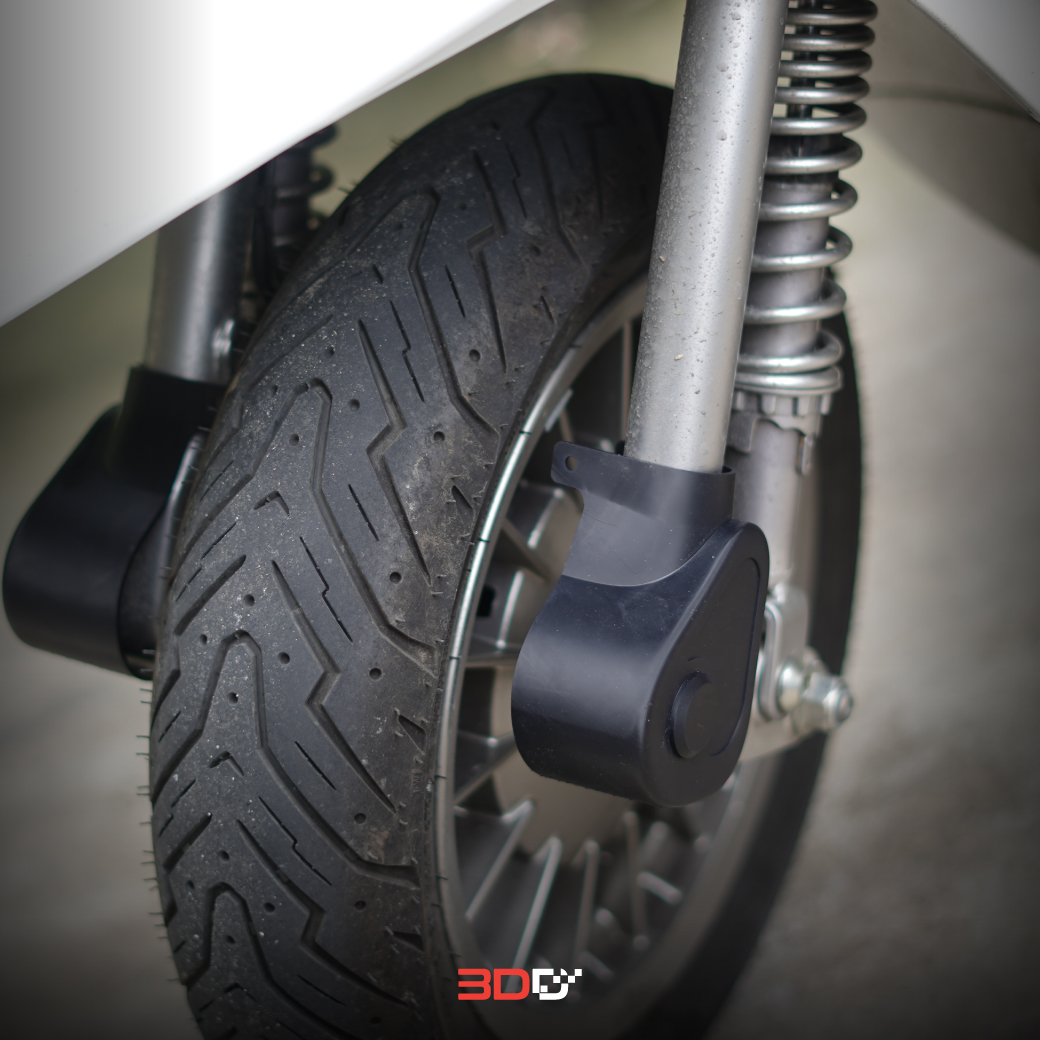

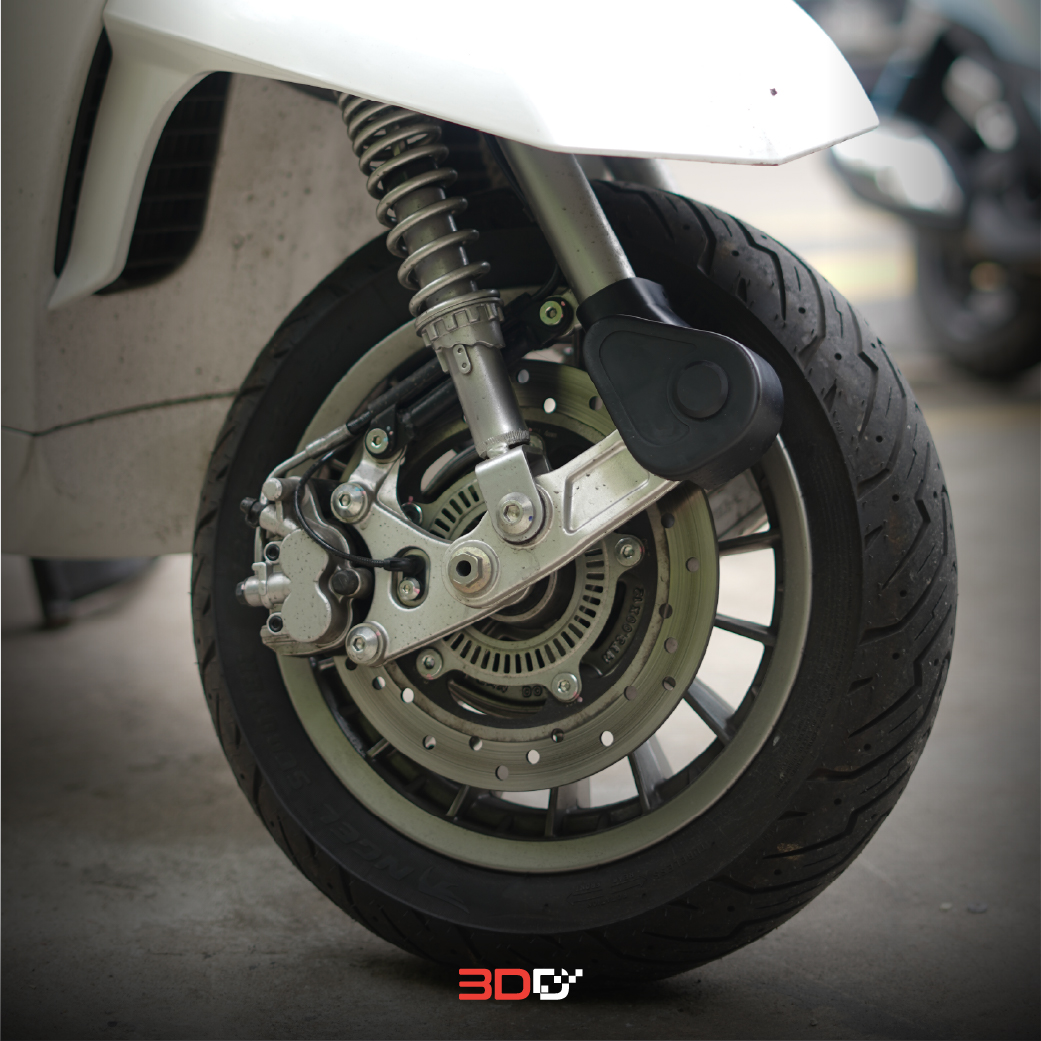

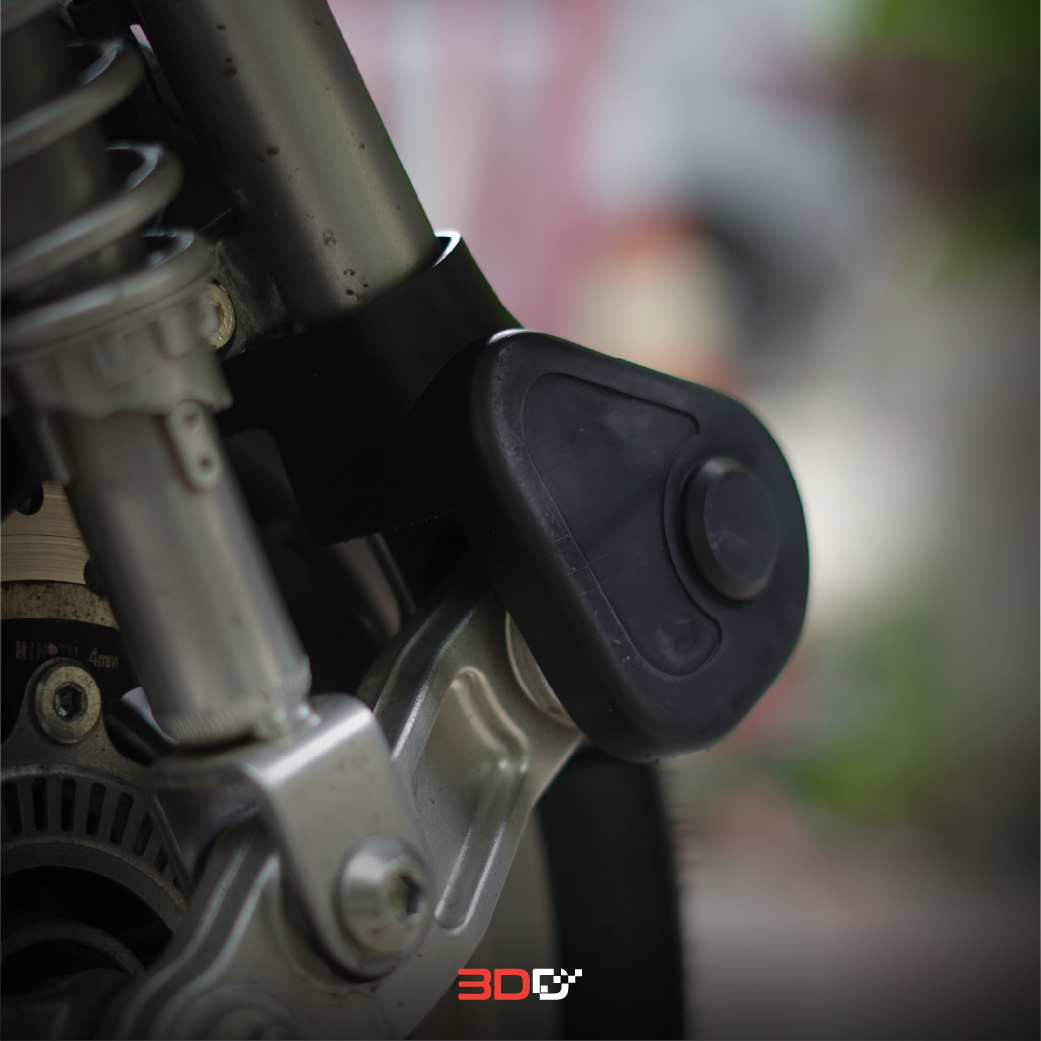

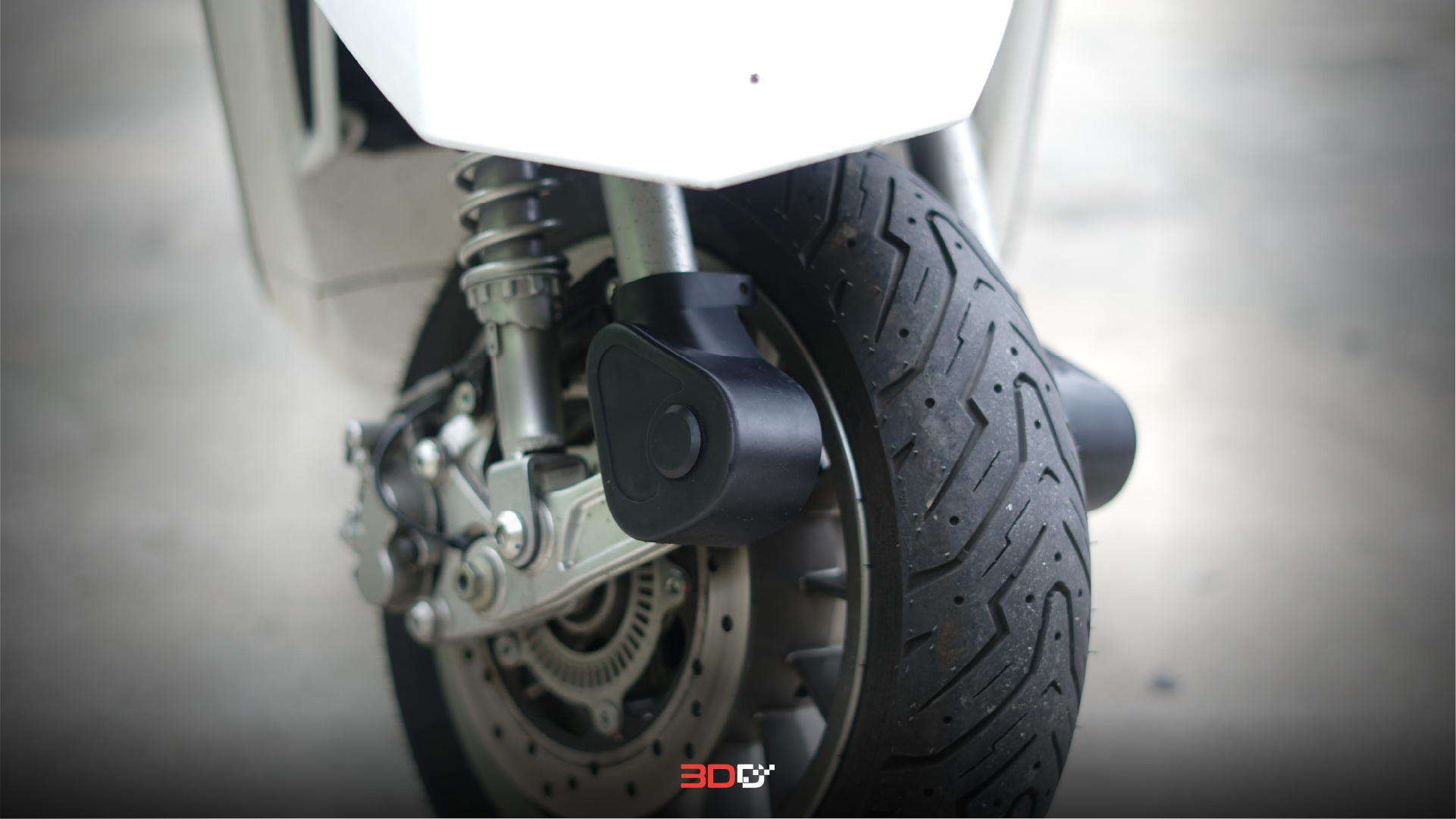

พอแล้วล้างน้ำยา IPA ให้สะอาดแล้ว เราก็นำมาวางทิ้งไว้ให้แห้งก่อนที่จะนำเข้าตู้อบ UV เราจะใช้เวลาการการอบอยู่ที่ 30-45 นาที ขึ้นอยู่กับขนาด และความหนาของชิ้นงานด้วย หลังจากนั้นนำชิ้นงานไปลองใส่กับตัวรถมอเตอร์ไซต์กันเลย



สรุป

การสแกนตัวรถมอเตอร์ไซต์ ทำให้ได้ไฟล์ 3D ขนาดตามจริงที่สามารถนำเอาจุดยึดต่างๆ มาปรับใช้งานได้แบบเป๊ะๆ และตัวไฟล์3D ที่ได้ถือว่าทำออกมาได้ดีเลย ทั้งสแกนชิ้นงานได้ไวไม่ต้องต่อสาย และยังมีระบบประมวลผลในตัว สแกนนอกสถานที่ได้แบบสบายๆ คงต้องยกผลงานนี้ให้เครื่อง EinScan Rigil เลยที่สแกนไฟล์ออกมาได้อย่างสมบูรณ์ แต่การสร้างอะไหล่แต่งที่ขาดไปไม่ได้เลย คือการออกแบบที่ต้องใช้ทั้งฝีมือในการปั้น3D และต้องสำหรับใครที่อยากทำบ้างอาจจะต้องใช้งานโปรแกรมออกแบบเป็นในระดับนึง และสุดท้ายเครื่องพิมพ์ 3มิติ ที่ทำให้ผลงานเราออกมาเป็นจริงได้ ส่วนชิ้นงานออกมาได้อย่างเรียบเนียนแบบที่ตั้งใจไว้ หลังจากนี้ใครอยากได้สีอะไรก็ ทั้งหมดนี้เป็นเพียงขั้นตอนแบบคร่าวๆ สามารถนำไปปรับใช้งานตามเทคนิคและวิธีการต่างๆ หรือนำไปพ่นสีตามใจชอบได้เลย

---
