วันนี้ทาง Shining3D ได้ปล่อยตัว SolidEdge 2022 มาดูการอัพเดตโดยละเอียดของ Solid Edge 2022 ทั้งด้านนวัตกรรม และเครื่องมือที่สะดวกการใช้งานมากยิ่งขึ้นกันครับ

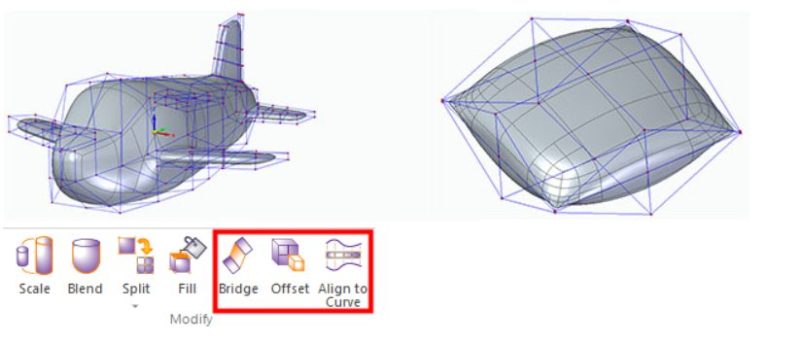

Subdivision modeling Enhancements การสร้างแบบจำลองการแบ่งส่วนทำให้ง่ายต่อการสร้างร่างกายที่เก๋ไก๋และควบคุมรูปร่างโดยใช้กรงรูปหลายเหลี่ยม Solid Edge 2022 นำเสนอฟังก์ชันการปรับเปลี่ยนใหม่

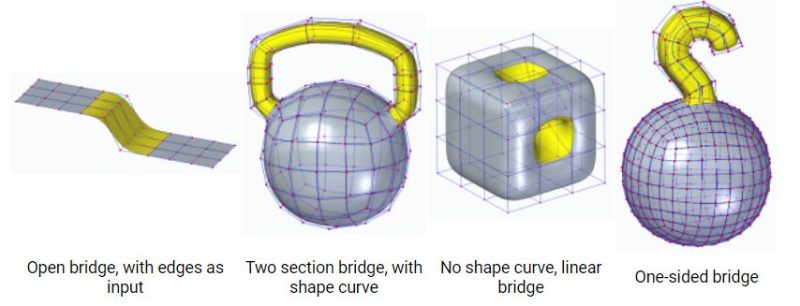

Bridge ในสภาพแวดล้อม Subdivision Modeling คุณสามารถใช้คำสั่ง Bridge ใหม่เพื่อสร้างคุณลักษณะแบบลอฟท์ที่เชื่อมต่อขอบหรือใบหน้าที่เลือกไว้ในกรงเดียวหรือสองกรงแยกกัน

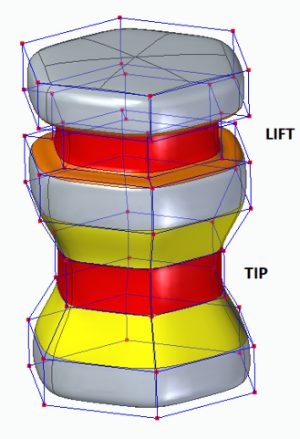

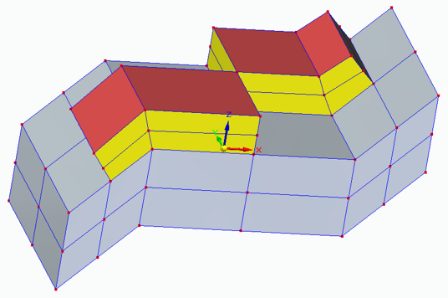

Offset Cage Faces : Offset ให้ผู้ใช้เลือกใบหน้าของกรงและออฟเซ็ตไปตามทิศทางปกติ

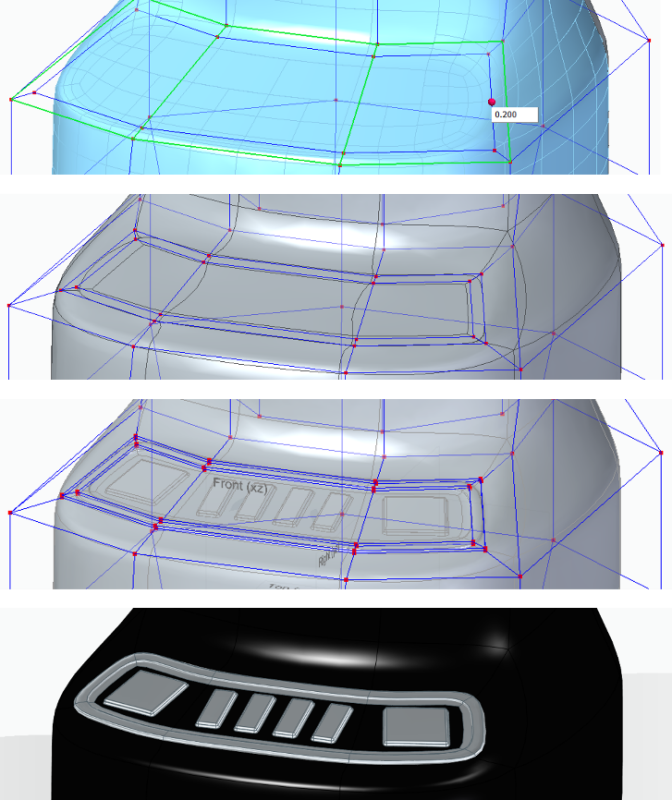

Split with Offset อนุญาตให้เพิ่มรายละเอียดในพื้นที่ให้กับโมเดลโดยไม่ต้องแยกทั้งโมเดล ใช้คำสั่ง Split with Offset ใหม่เพื่อเพิ่มรายละเอียดให้กับใบหน้าโดยการชดเชยใบหน้าใหม่เข้าด้านในด้วยจำนวนที่ผู้ใช้กำหนด

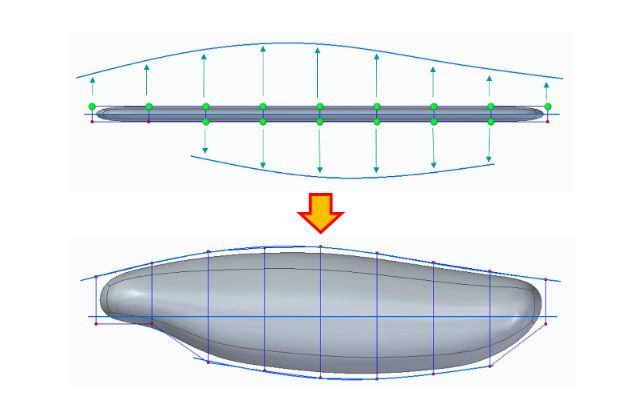

Align to Curve ใช้คำสั่ง Align to Curve ใหม่ เพื่อให้พอดีกับจุดยอดของใบหน้ากรงของร่างกายกับเส้นโค้งที่มีอยู่อย่างน้อยหนึ่งส่วน หรือกับเส้นโค้งที่คุณร่างแบบโต้ตอบ คุณสามารถเลิกทำและทำซ้ำการแก้ไขแต่ละเส้นโค้งได้จนกว่าคุณจะได้รูปร่างที่ต้องการ
Convergent Modeling : Solid Edge รองรับการสร้างแบบจำลอง mesh แบบผสมแล้ว (Hybrid Convergent modelling) ใบหน้าแบบตาข่ายและหน้าคลาสสิกอยู่ในตัวเดียว ซึ่งจะเป็นประโยชน์อย่างยิ่งเมื่อคุณประกอบวิศวกรรมย้อนกลับและการพิมพ์ 3 มิติ

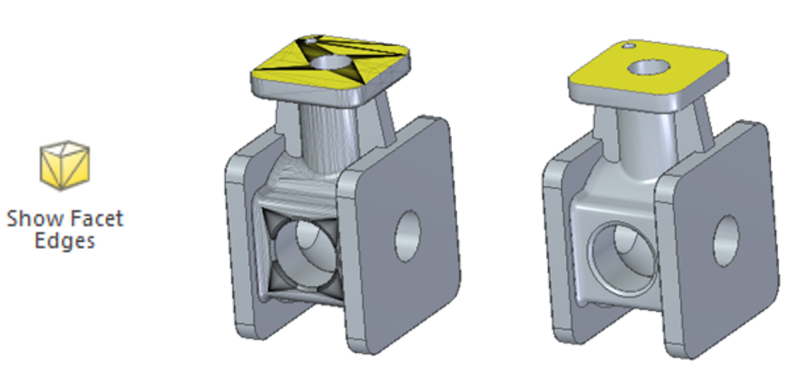

Show Facet Edges ใหม่ จะควบคุมการแสดงขอบของ facet ภายในโมเดล เมื่อเลือกแล้ว คำสั่งจะแสดงแง่มุมต่างๆ เมื่อยกเลิกการเลือก ขอบด้านจะไม่ปรากฏ
