Support – Einscanpro 2X-Pro HD

Support – Einscanpro 2X-Pro HD

Download  – Software Einscan Pro

Download  – คู่มือ Einscan 2X/Pro HD

รวมเทคนิคแสกนเนอร์ Einscan Pro คลิก

การเริ่มต้นใช้งาน Transcan Cการแก้ไขปัญหาเบื้องต้นการบำรุงรักษา

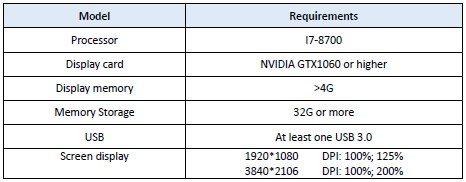

สเปคคอมพิวเตอร์ที่ต้องการ

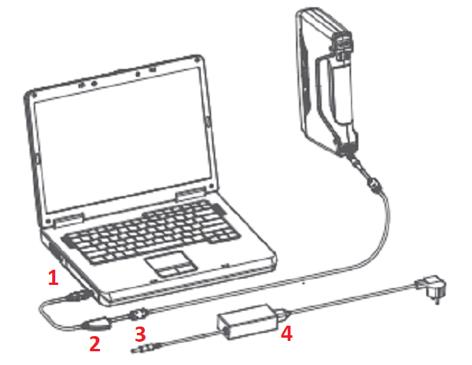

การประกอบเครื่องแสกน และการเชื่อมต่อ (Assembly and Connect Scanner)

การประกอบตัวเครื่อง

  • ติดตั้งเครื่องแสกนเข้าสาย USB
  • เสียบสายไฟ (4) เข้ากับ อแดปเตอร์แปลงไฟ (3)
  • นำอแดปเตอร์แปลงไฟ (3) เสียบเข้าที่ช่อง DC (2)
  • เชื่อมต่อสาย USB (2) เข้ากับคอมพิวเตอร์ USB 3.0


สัญลักษณ์ SS คือช่อง USB 3.0

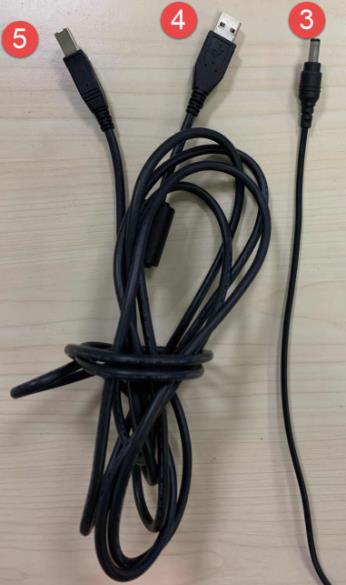

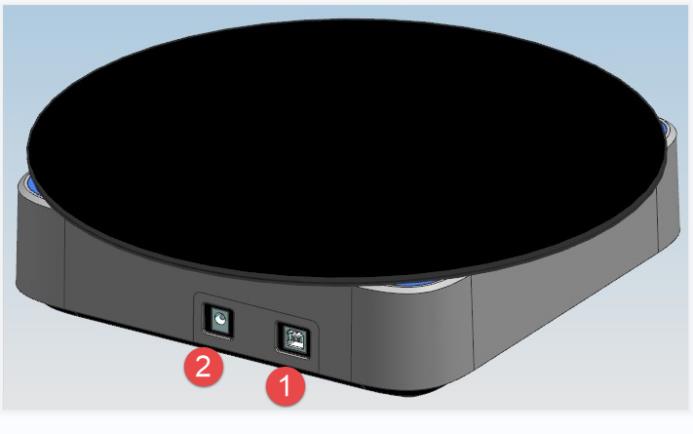

การประกอบถาดหมุน (Turntable connection)

  • เชื่อมต่อสาย USB (5) เข้ากับช่องถาดหมุน (1)
  • เชื่อมสายต่อ USB (4) เข้ากับคอมพิวเตอร์
  • เสียบสายไฟเลี้ยงถาดหมุน (1)

การประกอบ Color module

การคาริเบรตชั่น (Calibration)

เริ่มต้นการแสกน (Start Scan)

แสกน (Scan)

  • เริ่มการแสกนวัตถุ

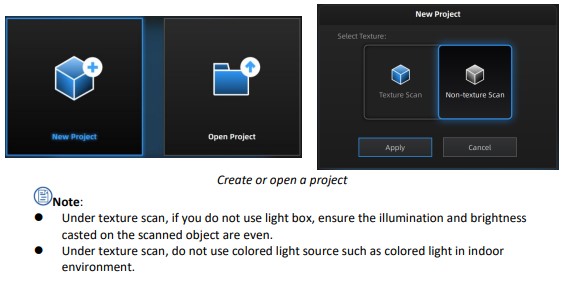

การสร้างโปรเจค (Create Project)

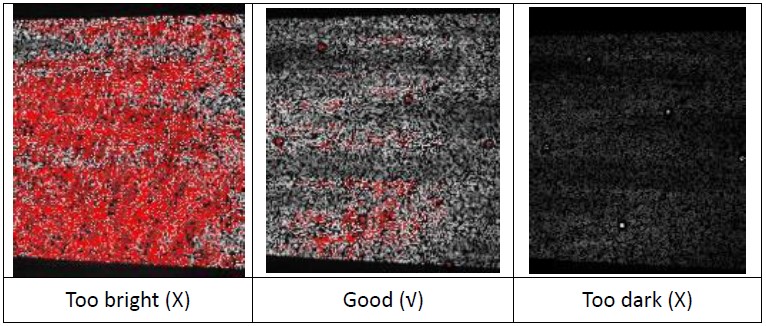

การปรับค่าแสง ความสว่างในเวลาแสกนที่เหมาะสม (Brightness Setting)

  • ให้สังเกตุที่สีแดง แสดงถึงค่าความสว่างที่วัตถุ ควรจะปรับให้มีสีแดงเล็กน้อย เพื่อให้การแสกนมีประสิทธิภาพสูงสุด

การตั้งค่าถาดหมุน (Turntable)

  • Align mode = 1. Turntable Alignment (ใช้ถาดหมุนในการเชื่อมผิว) | 2. Turntable Coded Target Alignment (ใช้มาร์คเกอร์ในการเชื่อมผิว) | 3. Feature Alignment (ใช้ผิวของวัตถุในการเชื่อมผิว)
  • Turn Table Steps = เลือกจำนวนครั้งในการหมุน
  • Turntable Speed = ความเร็วในการหมุน
  • Skip Turntable Location Verify = หากเปิดใช้งานจะใช้ข้อมูลแสกนในการเชื่อมผิวโดยตรง เหมาะกับการไม่เคลื่อนย้ายแสกนเนอร์ และชิ้นงาน จะได้ความแม่นยำที่สุด

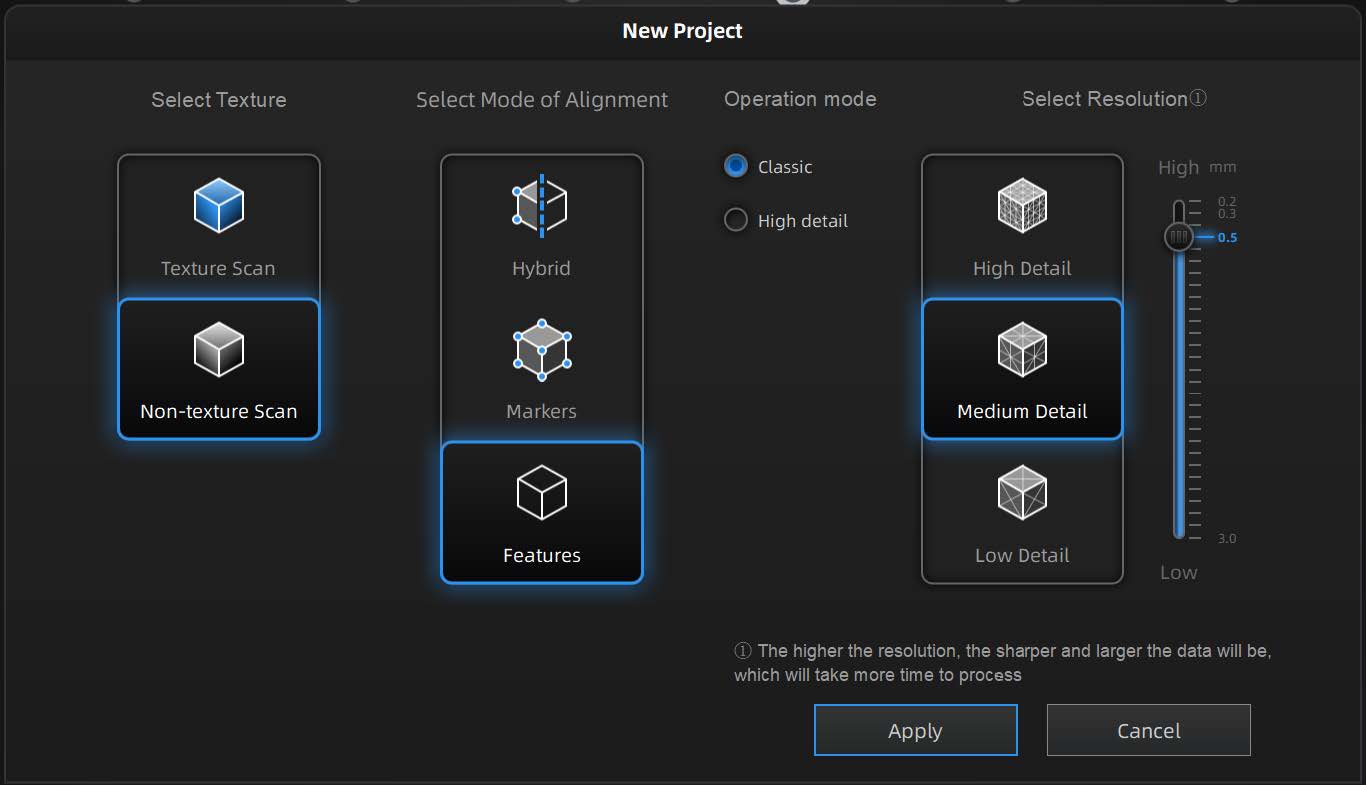

ความแตกต่าง Resolution

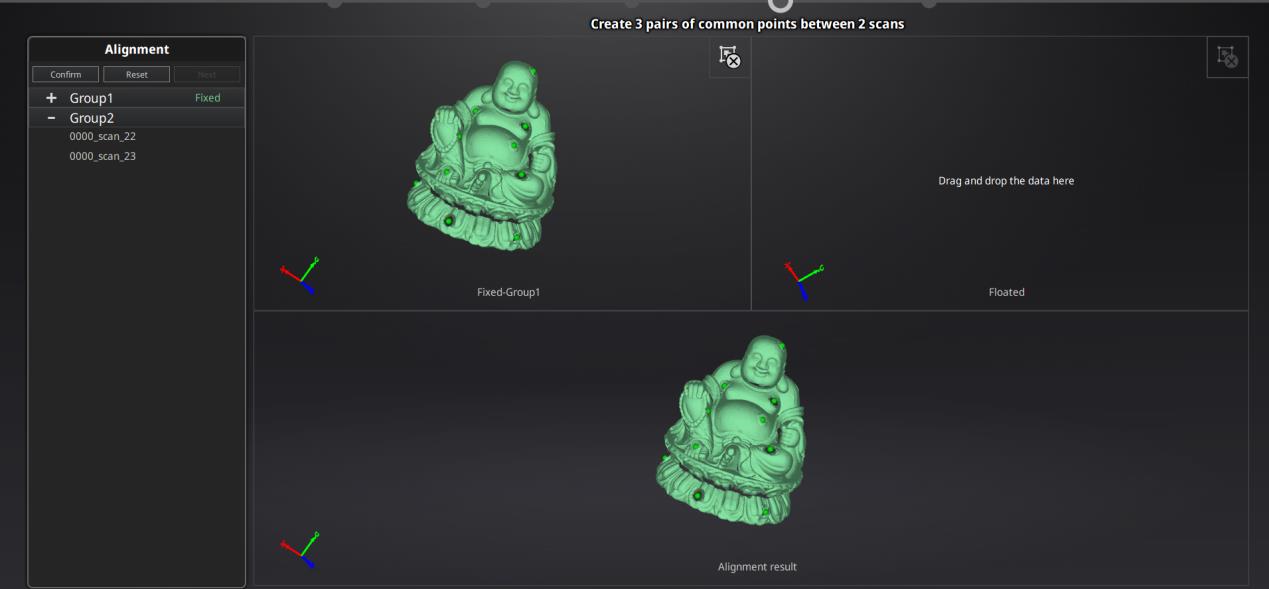

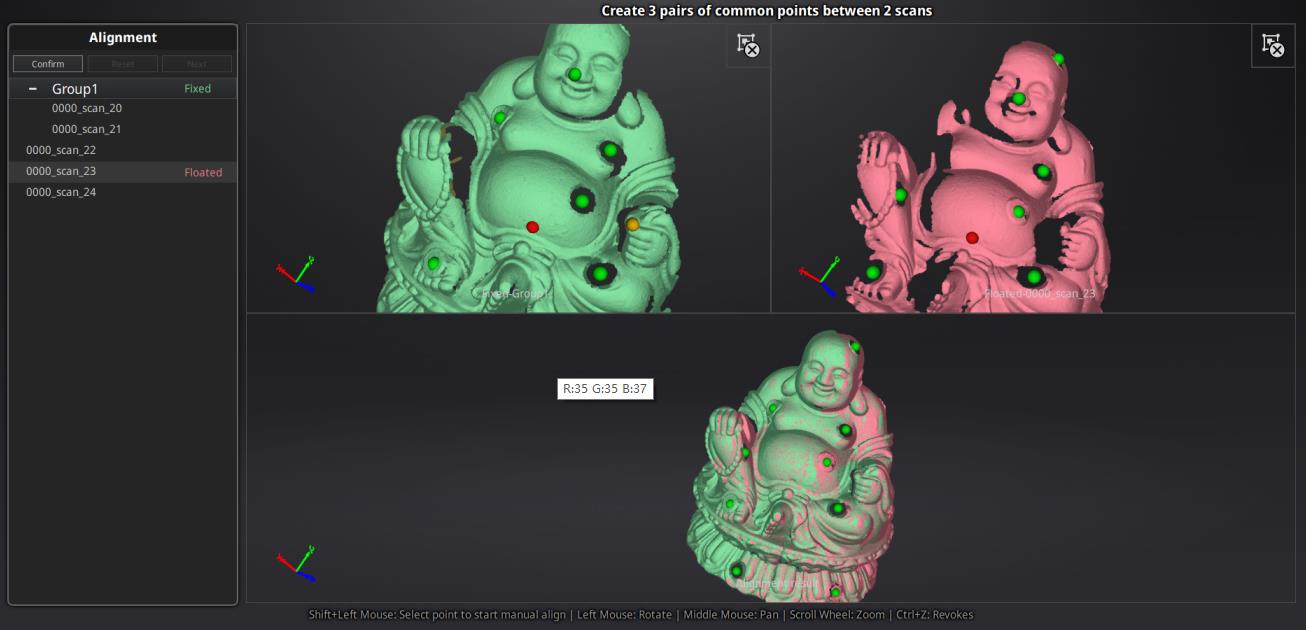

การเชื่อมต่อผิว (Align)

  • หากมีการแสกนมากกว่า 1 Project สามารถใช้คำสั่ง Alignment (การเชื่อมผิว) เพื่อเป็นการรวมผิวงานการแสกน


การปรับแต่งไฟล์หลังจากการแสกน (Post Process)

ทำไฟล์แสกนให้เป็นผิว 3 มิติ (Mesh Model)

  • Mesh Model =  Water Tight  (เลือกแสกนไฟล์ให้ตัน) | Unwatertight (เลือกไฟล์งานใกล้กลวง Hollow)

คำสั่งปรับแต่งไฟล์ต่างๆ (Mesh Optimization)

  • Filter

  • Fill Holes



  • Simplification

  • Mesh optimization

  • Remove Floating Part

  • Texture Remapping


วิธี Export Files และความแตกต่างแต่ละนามสกุลไฟล์ (Export Files)

สามารถไปรับชมคลิปวิดิโอทั้งหมดได้ที่ด้านล่างเลยครับ



วิธีตั้งค่าการ์ดจอ

  • หากเกิดการแจ้งเตือนดังนี้ให้ไปแก้ไขที่ NVDIA Control Panel
