การสร้าง Origin จากโปรแกรม EXScan Pro V.3.3.0.2 เพื่อให้ง่ายต่อการ Reverse Engineering

การสร้าง Origin จากโปรแกรม EXScan Pro V.3.3.0.2 เพื่อให้ง่ายต่อการ Reverse Engineering

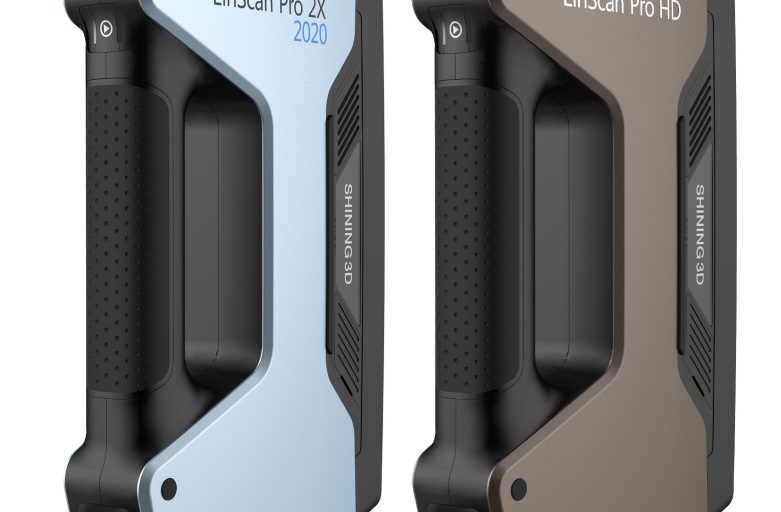

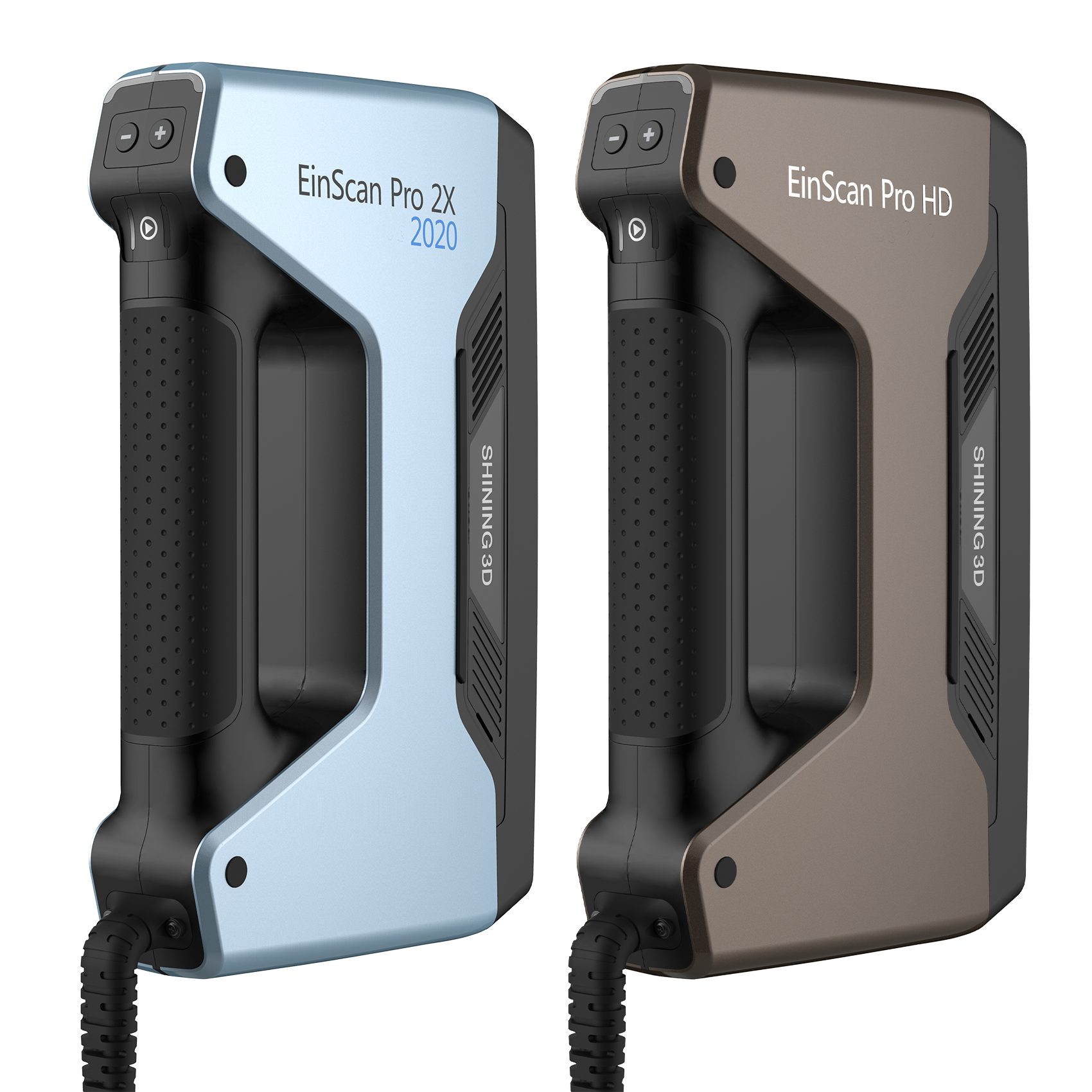

สวัสดีครับแจ้งข่าวดีสำหรับผู้ใช้งานเครื่องสแกนเนอร์ รุ่น Einscan Pro 2x Series ซึ่งได้มีการอัพเดทโปรแกรมมาใหม่เป็น Version 3.3.0.2 ที่จะมีการเพิ่มมฟังก์ชั่นการทำงานให้ครบมากยิ่งขึ้น ต้องขอย้อมความนิดหนึ่งนะครับ เมื่อก่อนที่จะเป็น version นี้นั้น ผู้ใช้งานที่ใช้เครื่องสแกนเนอร์ Einscan pro 2x series หรือ pro series อยู่นั้นนำงานที่ได้จากการสแกนไปใช้งานได้ยาก (งานรูปแบบ Engineer) เพราะ Origin ของงานที่เราสแกนออกมาเป็น .stl นั้น มันเพี้ยนแกน xyz อยู่ในำแหน่งที่มั่วไปหมด ไม่สามารถดึงเข้า plane ได้หรืออาจจะยากที่จะดึงเข้า plane ของโปรแกรม ต่อไปนี้ไม่ต้องกังวนแล้วนะครับ ทาง Engineer ของ shining ได้ทำการเพิ่มฟังก์ชั่นการทำ Origin ชิ้นงานเพิ่มมาให้แล้วซึ่งกว่าใช้งานนั้นง่ายมากๆ เลย ซึ่งโปรแกรม version นี้ก็ได้ปล่อยการอัพเดทออกาสักระยะหนึ่งแล้วนะครับ เป็นโอกาสดีที่ทางเราได้ลองใช้งานแล้วจึงนำข้อมูลมาแบ่งปันให้ทางผู้ใช้งานได้ทราบกันอาจจะมีบางท่านใช้เป็นอยู่แล้วก็สามารถลองเข้ามาอ่านได้เช่นกันนะครับ



(ภาพที่ 1)

โปรแกรม EXScan Pro V3.3.0.2 นี้สามารถเข้าไปดาวน์โหลดกันได้เลยที่เว็ปหลักของ Shining 3D  (ดาวน์โหลดคลิกที่นี่)

(ภาพที่ 2)



การใช้งานนั้นสามารถเลือกใช้ได้ทั้ง 3 mode ทั้ง Fixed scan, HandHeld HD scan และ HandHald Rapid scan นะครับ เมื่อเราทำการสแกนงานเสร็จเรียบร้อยแล้วให้คลิกปุ่มที่อยู่ด้านบนเขียนว่า Measurement พอทำการคลิดเข้ามาแล้วจะเจอกับอีกหน้าต่าง ที่มีเครื่องมือด้านขวามือเพิ่มเข้ามามีอะไรบ้างมาดูกันเลย จะแบ่งเป็นแต่ละหัวข้อและเครื่องมือให้นะครับว่าใช้งานกันอย่างไร

การสร้าง Origin
1. Create Feature
Create Feature คือการสร้าง Plane, Point และ Line ที่จะใช้เป็นเครื่องมือในการดึงชิ้นงานเข้าแกน Origin (xyz) ของชิ้นงานที่เราสแกน ซึ่งเมื่อคลิก Create Feature เข้ามาแล้วจะมีเครื่องมือแยกอีกแบ่งเป็น สร้าง Point, สร้าง Line และสร้าง Plane เครื่องมือเหล้านี้ไม่ได้จำกัดว่าจะต้องทำขั้นตอนที่ 1 เป็น Point หรือ Line ก่อนนะครับ สามารถใช้เครื่องไหนก่อนก็ได้แต่จะต้องสร้าง Feature ทั้งหมดนี้เท่านั้นเองเพื่อจะนำไปใช้งานตอนที่เราดึงชิ้นงานเข้าแกน Origin (xyz) มาดูการใช้งานกันเลยนะครับว่าเครื่องมือพวกนี้นั้นใช้งานกันยังไง
1.1) Plane คือการทำสร้างแผ่นหรือด้านโดยใช้ผิวของชิ้นงานเป็นด้่นอ้างอิงเพื่อจะให้รู้ว่าด้านนั้นๆ ของชิ้นงานมีลักษณะยังไงอยู่ด้านไหนบ้าง คลิกมาที่ Plane ก็จะมีเครื่องมือให้ใช้งานเพิ่มอีกในการทำ plane คือ
-3 Point Fit เป็นการเลือกจุด 3 จุดบนผิวของชิ้นงานสแกนเพื่อจะนำมาสร้าง Plane (ภาพที่ 3)
-Point-Line Fit เป็นการเลือก Point และ Line ที่เราสร้างขึ้นมาแล้วในการสร้าง Plane (ภาพที่ 4)
-Base Fit เป็นการวงหรือระบายสี(สีแดง) ลงบนผิวงานที่เราต้องการสร้าง Plane โดยกด Shift ค้างไว้จากนั้นคลิกซ้ายและวงผิวที่เราต้องการ (ภาพที่ 5)

(ภาพที่ 3)

(ภาพที่ 4)

(ภาพที่ 5)



1.2) Line คือการสร้างเส้น Vector แบบมีทิศทางพุงไปตามที่เรากำหนดแบบใช้กฎมือขวาเพื่อกำหนดทิศทาง พอคลิกมาที่ Line ก็จะมีเครื่องมือให้เลือกใช้งานโดยแบ่งเป็น (ภาพที่ 6-7)
-Plane-Plane เป็นการเลือก Plane ที่เราสร้างขึ้นมา 2 อันในการสร้าง Line โดยที่ทิศทางของหัวลูกศรนั้นจะอ้างอิงตามกฎมือขวา
-Plane-Point เป็นการเลือก Plane กับ Point เป็นเครืื่องมือในการสร้าง Line ขึ้นมาโดยทิศทางของหัวลูกศรจะไปตามทิศทางของ Plane

(ภาพที่ 6)

(ภาพที่ 7)



2.3) Point คือการสร้างจุดเพื่อให้มุมตัดของแกน Origin (xyz) เข้าไปแนบได้ โดยเครื่องมมือที่มีมาให้ในการสร้าง Point นั้นก็มีแยกออกมาเป็น 2 แบบด้วยกันโดยจะแบ่งเป็น (ภาพที่ 8-9)
-Select Point เป็นการกำหนดจุดเองโดยที่สามารถคลิกลงบนพื้นผิวของชิ้นงานสแกนได้เลย
-Line-Plane เป็นการสร้าง Point โดยเลือก Line กับ Plane เป็นเครื่องมือให้การสร้าง Point ขึ้นมา

(ภาพที่ 8)

(ภาพที่ 9)



2. Movement
Movement คือการดึงชิ้นงานที่เราสแกนมาเข้าแกน Origin (xyz) ของชิ้นงาน โดยใช้ Plane, Line และ Point แต่การดึงชิ้นงานเข้าแกน Origin นั้นสามารถทำได้ 2 แบบ Exact Movement และ 3-2-1 System Movement (ภาพที่ 10)
-Exact Movement เป็นการขยับชิ้นงานโดยขยับตามแกน x, y, z เข้ามาเองไม่ต้องใช้ Plane, Line และ Point ที่เราสร้างเมื่อสักครู่นี้ และก็สามารถหมุนชิ้นงานแบบรอบแกนได้ด้วย (ภาพที่ 10)
– 3-2-1 System Movement เป็นการดึงชิ้นงานเข้าแกนโดยใช้เครื่องมือ Plane, Line และ Point ที่เราสร้างขึ้นมาจากด้านบน แบบนี้จะสร้าง Origin ของชิ้นงานได้ดีกว่าสำหรับงานที่เป็นทางด้าน Engineer ต่างๆ โดยจะให้เลือก Plane ที่เราต้องการให้แกน xy เข้าไปแนบจากนั้นก็เลือก Line ที่เราต้องการนำแกนที่เราเลือกเข้าไปแนบด้วย และสุดทางเลือก Point คือจุดที่เป็นจุดตัดของแกน Origin (xyz) เข้าไปสัมผัสด้วย (ภาพที่ 11)

(ภาพที่ 10)

(ภาพที่ 11)

การวัด Distance, Surface area และ Volume
เมื่อเราเลือกเครื่องมือเสร็จแล้วก็ทำการสร้างแค่นี้เราก็จะได้ Origin ของชิ้นงานใหม่แล้วง่ายใช่ไหมครับ แต่เครื่องมือที่ทาง Shining 3D นั้นเพิ่มเข้ามายังไม่หมดแค่นี้นะครับ ยังมีการวัดขนาดและวัดปริมาตรของชิ้นงานเพิ่มเข้ามาอีกด้วย สะดวกใช่ไหมครับทีนี้เมื่อเราสแกนงานเสร็จแล้วก็สามารถวัด Distance ของชิ้นงานได้เลยครับ จากที่ลองวัดขนาดเปรียบเทียบกับชิ้นงานจริงซึ่งได้ทำการสแกนแบบ Fixed scan โดยจะได้ความละเอียดสูงสุดอยู่ที่ 40 ไมครอน ลองดูตามภาพด้านล่างนะครับ

(ภาพที่ 12)

(ภาพที่ 13)

(ภาพที่ 14)

(ภาพที่ 15)

(ภาพที่ 16)

(ภาพที่ 17)

(ภาพที่ 18)

(ภาพที่ 19)



สามารถรับชมวีดีโอการใช้งานได้จะแสดงให้เห็นการสแกนชิ้นงานแบบ Fixed scan, การสร้าง Plane, การสร้าง Point, การสร้าง Line, การวัด Distance และ การแสดง Volume ของชิ้นงานที่ได้จาการสแยก
