คำแนะนำในการทำความสะอาด และการบำรุงรักษาเครื่องพิมพ์ X2D

เพื่อให้เครื่องพิมพ์ของคุณยังคงความแม่นยำ เที่ยงตรงในการพิมพ์อยู่เสมอเป็นเวลายาวนาน และป้องกันการสึกหรอ และความเสียหายที่อาจเกิดขึ้น คุณควรทำการบำรุงรักษาเครื่องพิมพ์ของคุณเป็นประจำตามคำแนะนำในบทความนี้

อุปกรณ์ และเครื่องมือที่จำเป็นต้องใช้

น้ำมันหล่อลื่น / จารบี
ผ้า non-woven (ผ้าที่ผลิตขึ้นโดยไม่ได้ผ่านกระบวนการถักทอ เช่น ผ้าเปียกเช็ดมือ หน้ากากอนามัย)
ไอโซโพรพิล แอลกอฮอล์
แปรง
ปากคีบ/แหนบ

คำเตือนด้านความปลอดภัย

⚠️ เรื่องสำคัญ!

เป็นสิ่งที่สำคัญมากที่ต้องถอดปลั๊กไฟฟ้าออกก่อนที่จะเริ่มทำการบำรุงรักษาใด ๆ กับเครื่องพิมพ์ รวมถึงการทำงานเกี่ยวกับระบบอิเลคโทรนิกส์ และสายไฟในชุดหัวพิมพ์ การทำงานโดยไม่ปิดเครื่องอาจเกิดความเสี่ยงไฟฟ้าลัดวงจร ทำให้เครื่องพิมพ์เสียหาย และอาจถูกไฟฟ้าดูดได้

ระหว่างการบำรุงรักษา หรือการแก้ปัญหาต่าง ๆ คุณอาจจะต้องทำการถอดชิ้นส่วนเครื่องพิมพ์ รวมถึงชุดหัวพิมพ์ สายไฟที่ถูกถอดออกมาอาจเกิดการลัดวงจรได้หากมีการสัมผัสกัน สัมผัสโลหะอื่น หรือสัมผัสอุปกรณ์ไฟฟ้าอื่นในขณะที่เครื่องเปิดอยู่ เหล่านี้สามารถทำให้เครื่องพิมพ์เสียหายถาวร และปัญหาอื่น ๆ ตามมา

ดังนั้นจึงเป็นเรื่องที่สำคัญมากที่จะต้องปิดสวิทซ์ และถอดปลั๊กไฟฟ้าก่อนเริ่มการทำการบำรุงรักษา เพื่อป้องกันการเกิดไฟฟ้าลัดวงจร หรือทำให้วงจรอิเลคโทรนิกส์ของเครื่องพิมพ์เสียหาย และเพื่อให้เกิดความปลอดภัยและการบำรุงรักษามีประสิทธิภาพสูงสุด หากมีความกังวล หรือคำถามใด ๆ เกี่ยวกับคำแนะนำในบทความนี้ ขอแนะนำให้ส่ง ใบแจ้งปัญหาทางเทคนิค เกี่ยวกับปัญหาของคุณ แล้วเราจะติดต่อกลับเพื่อช่วยแก้ปัญหาของคุณโดยเร็วที่สุด

Video Guide

การทำความสะอาดในห้องพิมพ์

หลังจากการใช้งานมาระยะหนึ่งแล้ว ฝุ่นจากเส้นพลาสติกจะสะสมอยู่ที่พื้นของเครื่องพิมพ์ และผนังภายในเครื่องพิมพ์ หากเศษพลาสติกเหล่านี้เข้าไปติดในส่วนที่มีการเคลื่อนไหวก็จะทำให้การเคลื่อนไหวแกน XYZ ติดขัด เกิดเสียงดังผิดปรกติในระหว่างที่พิมพ์ได้

ให้ใช้แปรงปัดทำความสะอาดที่พื้นของเครื่องพิมพ์ กำจัดเศษพลาสติก และสิ่งแปลกปลอมอื่น ๆ ออกไป

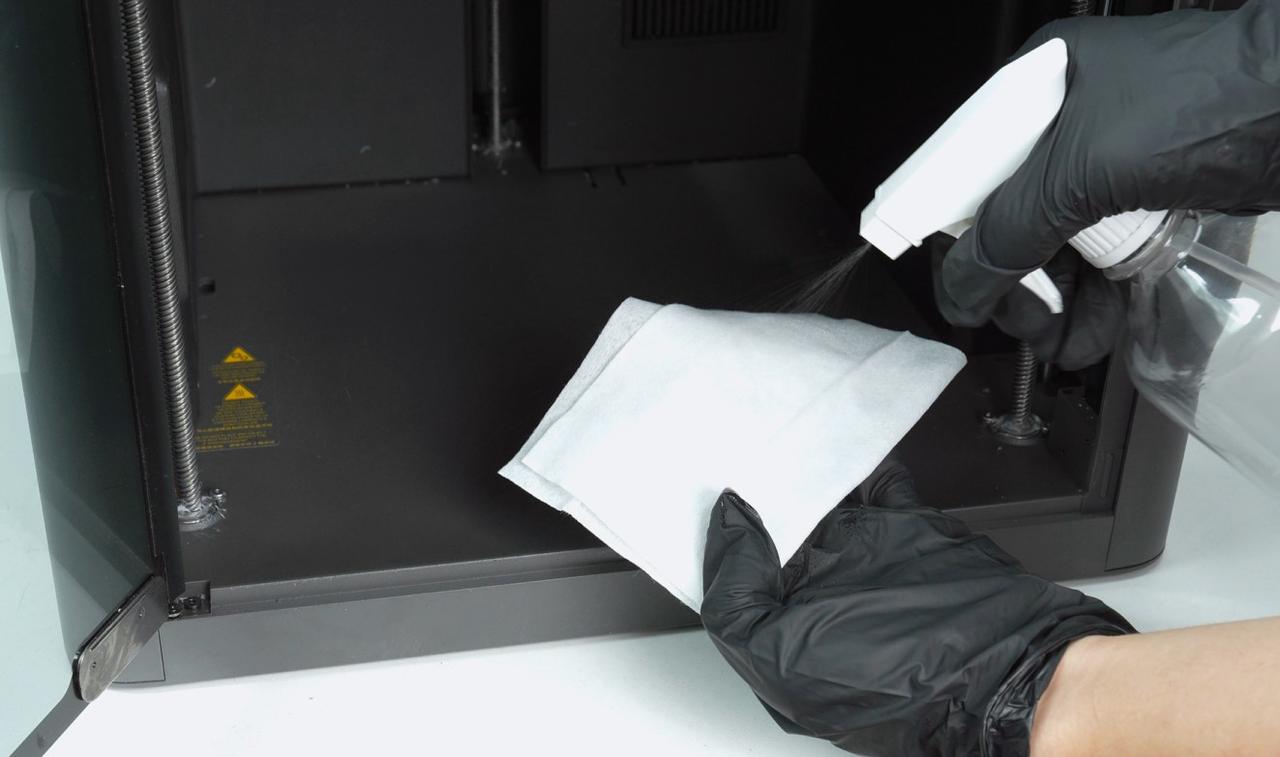

ใช้แอลกอฮอล์ฉีดลงบนผ้า non-woven เช็ดที่พื้นของเครื่องพิมพ์ โดยเฉพาะบริเวณฐานของแกนลีดสกรู (lead screw) และแกนเหล็ก (linear shaft) เพื่อไม่ให้มีเศษพลาสติกเข้าไปติดสะสมในแกน Z จนเกิดการทำงานที่ผิดปรกติ

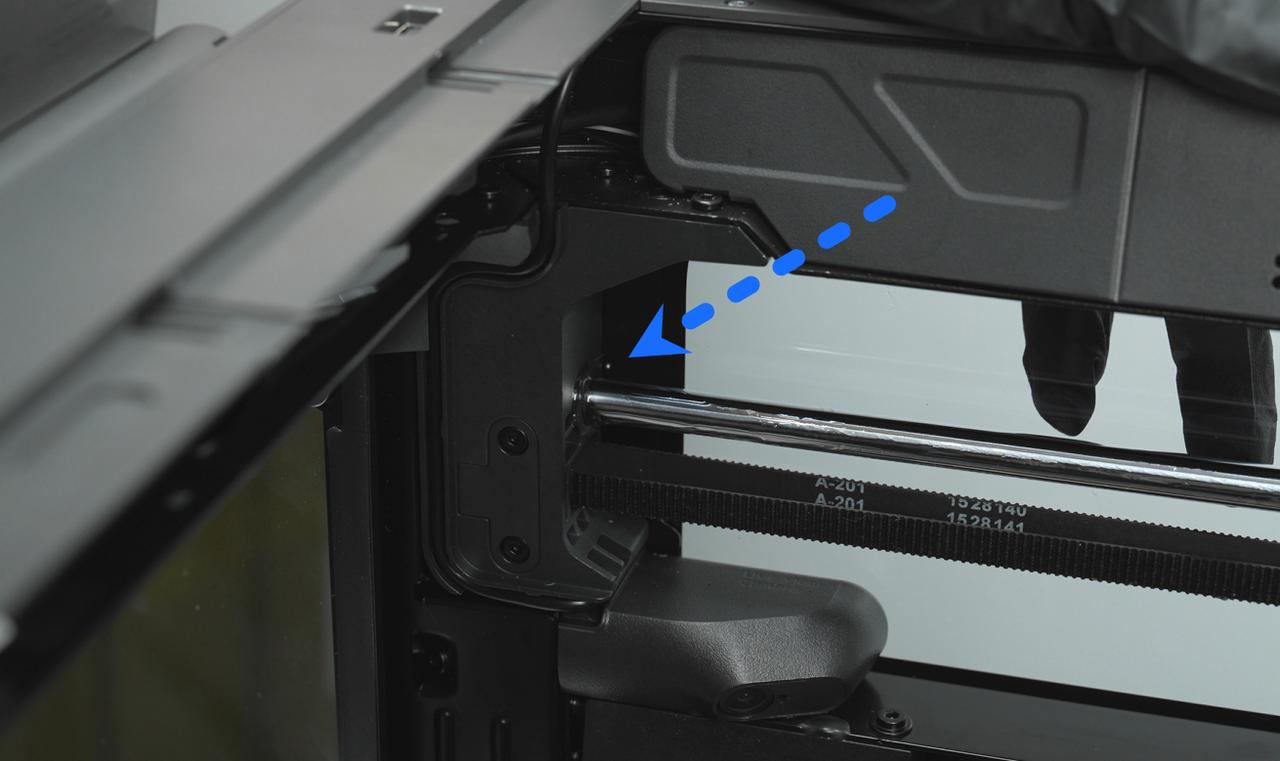

ทำความสะอาดด้านบนของผนังในเครื่องพิมพ์ เช็ดเศษพลาสติก และรอยเปื้อนออก

ใช้มือดึงสายพานใต้เครื่องเพื่อลดระดับแท่นพิมพ์ลงอย่างช้า ๆ เช็ดพัดลมทั้งสองด้าน และผนังส่วนที่เหลือให้ทั่ว

การทำความสะอาด และหล่อลื่นแกน XYZ

ระยะเวลาในการบำรุงรักษา

ขึ้นอยู่กับความถี่การใช้งาน ขอแนะนำให้ทำตามแนวทางดังนี้:

ใช้งานบ่อยมาก (เฉลี่ยพิมพ์ทุกวัน ๆ ละ ≥5 ชั่วโมง) ให้ทำการบำรุงรักษาเต็มรูปแบบ ทั้งการทำความสะอาด และหล่อลื่นชิ้นส่วนแกน XY เดือนละครั้ง และแกน Z ทุก 3 เดือน
ใช้งานปรกติ (เฉลี่ยพิมพ์ทุกวัน ๆ ละ 1-5 ชั่วโมง) ให้ทำความสะอาด และหล่อลื่นชิ้นส่วนแกน XY ทุก 2 เดือน และแกน Z ทุก 4 เดือน
ใช้งานน้อย (เฉลี่ยพิมพ์ทุกวัน ๆ ละ < 1 ชั่วโมง) ให้ทำความสะอาด และหล่อลื่นชิ้นส่วนแกน XY ทุก 3 เดือน และแกน Z ทุก 5 เดือน

การหล่อลื่นแกน X

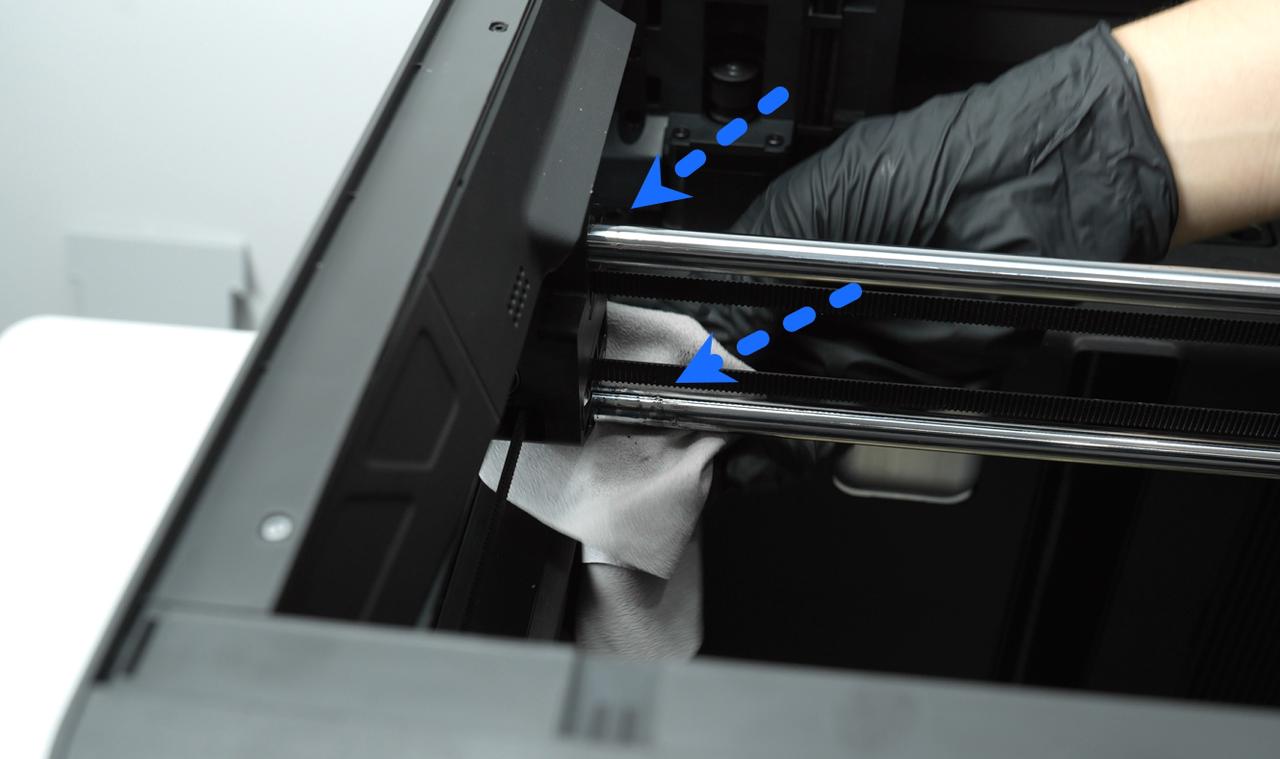

เช็ดเพลาลิเนียร์ของแกน X โดยเช็ดไปมาจนกว่าคราบน้ำมัน และเศษพลาสติกจะหมดไป แนะนำว่าให้เช็คผิวของสายพานไปด้วย ถ้ามีคราบสกปรกให้เช็ดด้วยผ้า non-woven ให้สะอาด

หยดน้ำมันหล่อลื่นให้ทั่วเพลาลิเนียร์ (1-2 หยดทุกระยะ 5 ซม.) และทำทั้งเพลาบน และล่าง

ใช้มือเลื่อนหัวพิมพ์ไปมาประมาณ 3-5 ครั้ง ให้สุดทั้งสองด้าน เพื่อให้น้ำมันกระจายได้ทั่วทั้งเพลา

ℹ️ ข้อสังเกต: ในขณะที่เลื่อนหัวพิมพ์ ให้เลื่อนไปมาอย่างช้า ๆ เพื่อให้น้ำมันได้ซึมเข้าไปในลูกปืน เลื่อนเร็วเกินไปจะทำให้น้ำมันถูกดันเข้าไปในกรอบ และลดประสิทธิภาพของการหล่อลื่น

จากนั้นใช้ผ้าที่ไม่เป็นขุยเช็ดน้ำมันส่วนเกินที่ปลายของเพลาทั้งสองด้าน เพื่อไม่ให้เป็นที่สะสมฝุ่น

การหล่อลื่นแกน Y

พ่นไอโซโพรพิลแอลกอฮอล์ลงบนผ้า non-woven แล้วเช็ดเพลาลิเนียร์ของแกน Y ให้ทั่วทั้งด้านซ้าย และขวา

จากนั้นให้หยดน้ำมันหล่อลื่นบนเพลาในรูปแบบเดียวกับการหล่อลื่นแกน X

ใช้มือเลื่อนหัวพิมพ์ไปทางด้านหน้าและหลังตามแนวแกน Y ประมาณ 3-5 ครั้ง เพื่อให้น้ำมันเข้าไปถึงลูกปืนด้านใน

ถ้ามีน้ำมันส่วนเกินบนเพลาแกน Y ให้เช็ดออกด้วยผ้าที่ไม่เป็นขุย

การหล่อลื่นแกน Z

ℹ️ ข้อสังเกต: ถ้ามีเสียงดังที่สายพานของแกน Z ระหว่างการบำรุงรักษา ให้หยดน้ำมันหล่อลื่นบริเวณที่สายพานสัมผัสกับลูกรอกปรับความตึงสายพานแกน Z เพื่อลดเสียงรบกวน

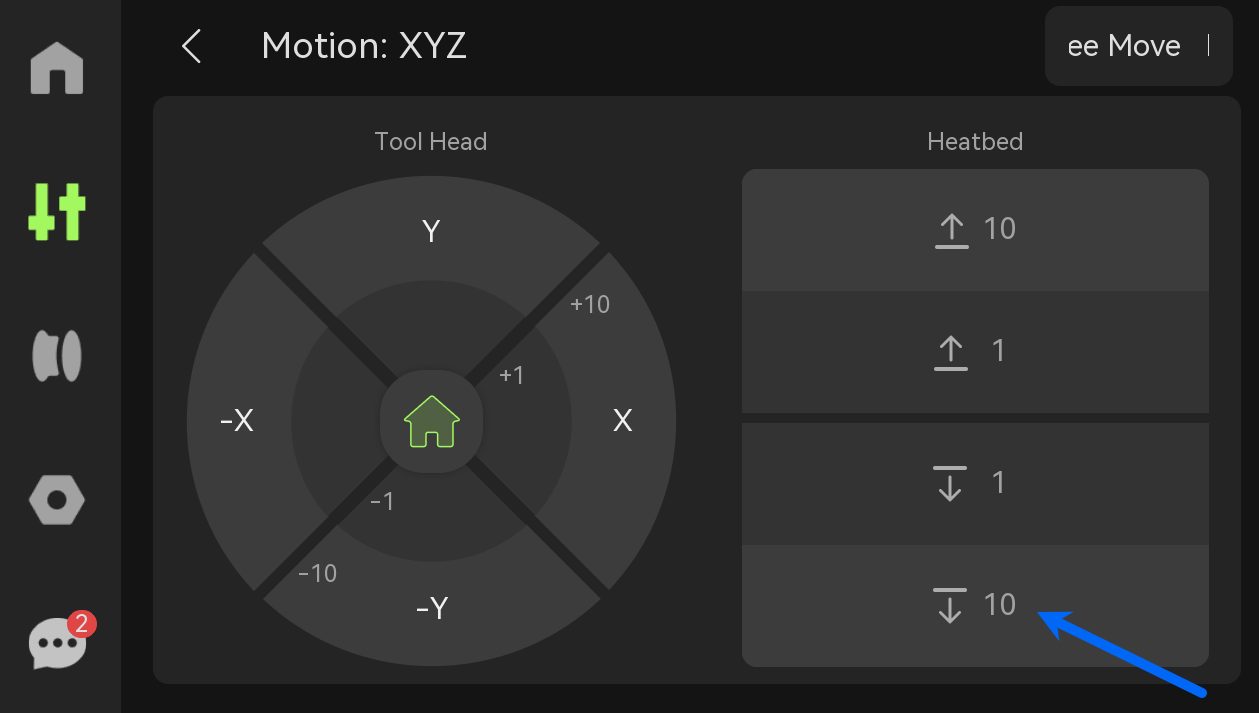

เปิดเครื่องพิมพ์ และกดปุ่ม ลง เพื่อลดระดับของแท่นพิมพ์ลงให้สุด (ไม่ควรกดปุ่มแบบถี่ ๆ เพราะอาจจะทำให้แท่นพิมพ์ชนกระแทกกับพื้นเครื่องได้)

เช็ดลีดสกรูกับเพลาลิเนียร์ด้านซ้าย ขวา และด้านหลังของแท่นพิมพ์ ด้วยผ้า non-woven ชุบแอลกอฮอล์ เช็ดในร่องเกลียวให้สะอาดด้วย เช็คความสะอาดบริเวณที่ลีดสกรูกับน็อต สัมผัสกัน อาจจะใช้แหนบช่วยเอาเศษพลาสติกออกไปก็ได้

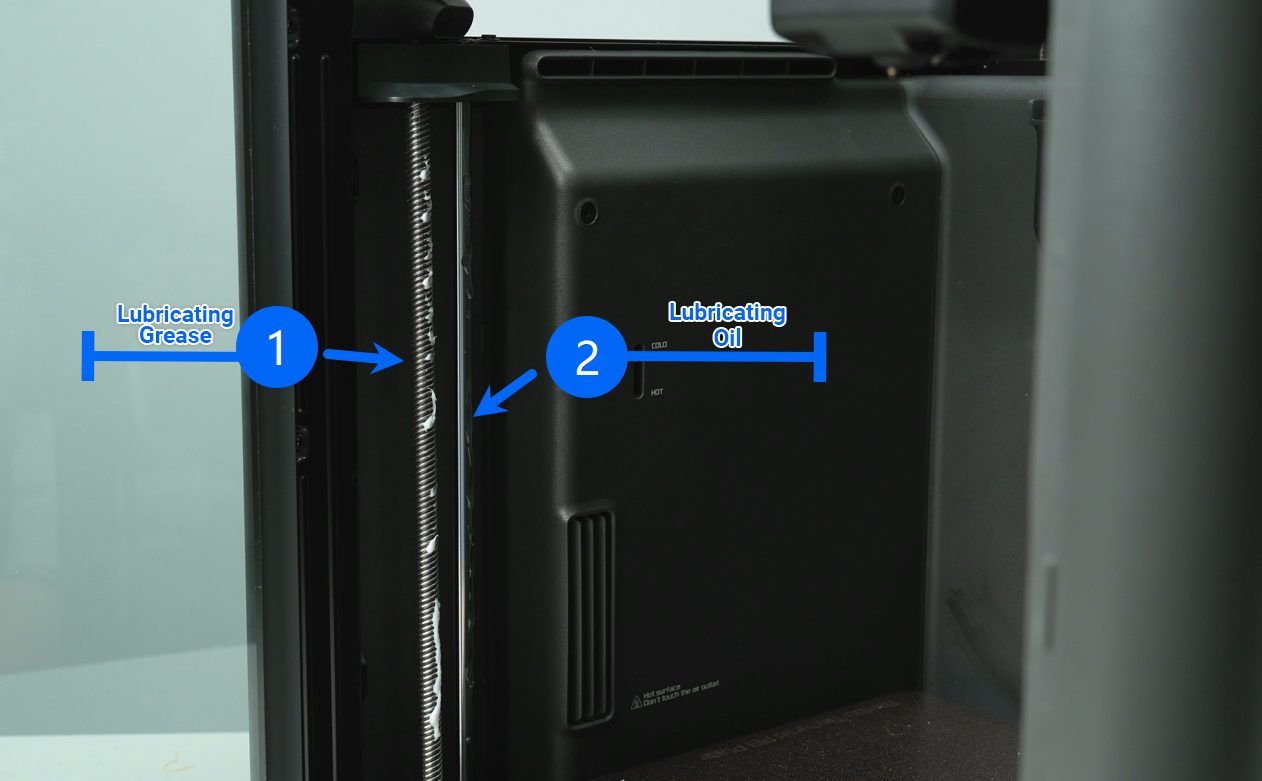

จากนั้นใส่จารบีให้ทั่วแกนลีดสกรูทั้งสามอัน และใส่น้ำมันหล่อลื่นที่เพลาลิเนียร์ทั้งด้านซ้ายและขวา

เสร็จแล้วให้เลื่อนแท่นพิมพ์จากระดับต่ำสุดไปที่ระดับสูงสุด และทำซ้ำไปมา 3-5ครั้ง โดยใช้คำสั่งจากหน้าจอ เพื่อให้จารบีและน้ำมันหล่อลื่นกระจายได้ทั่วทั้งลีดสกรูกับเพลาลิเนียร์

หลังจากทำการหล่อลื่นแล้ว ให้ใช้ผ้า non-woven เช็ดด้านบนและล่างเพื่อกำจัดน้ำมันส่วนเกิน เศษพลาสติก และสิ่งสกปรกอื่น ๆ

ทำ Calibration เต็มรูปแบบ

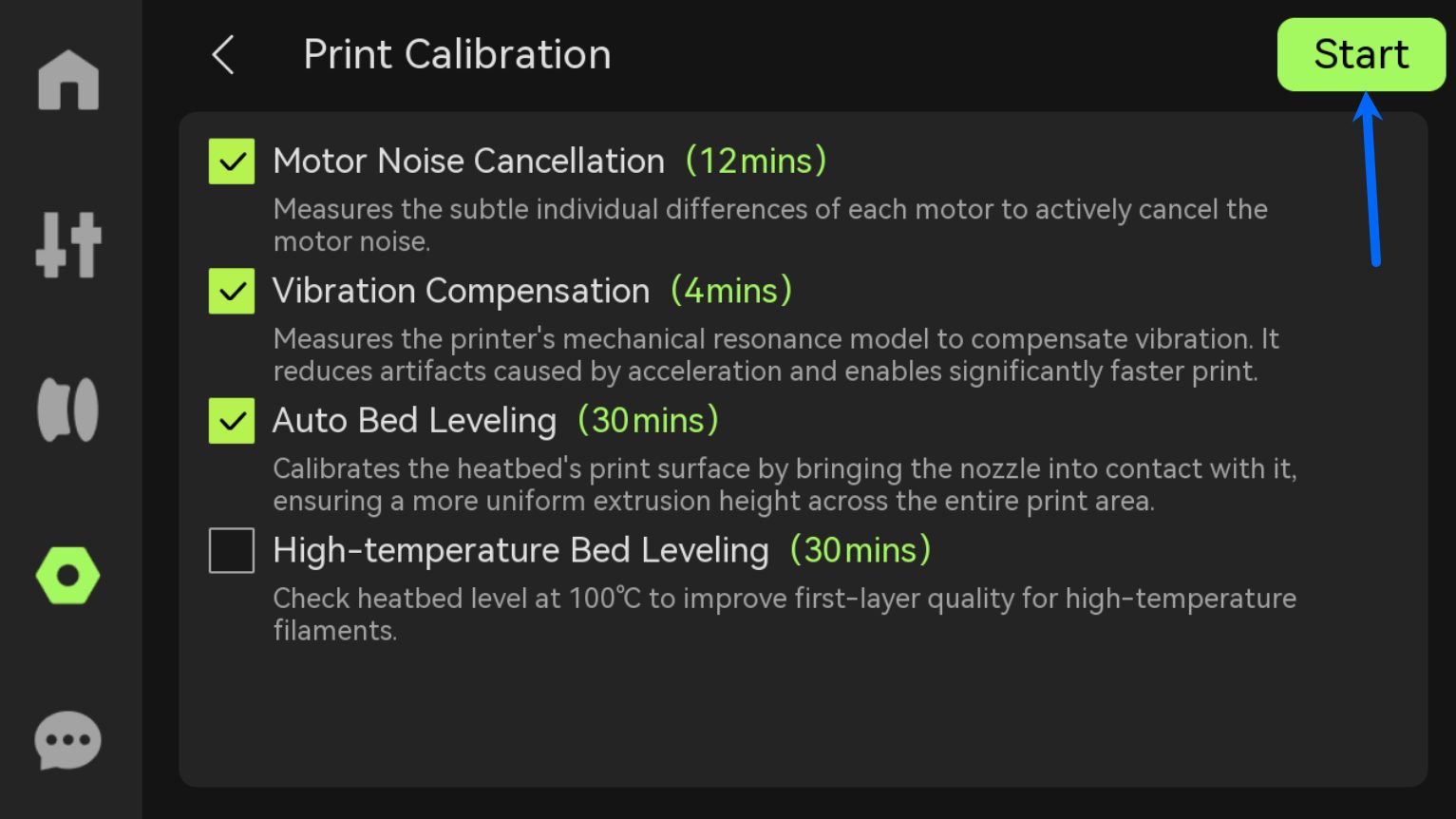

หลังจากทำความสะอาดและหล่อลื่นทั่วทั้งแกน XYZ หมดแล้ว ให้ไปที่หน้าจอ [Print Calicration] เพื่อทำการ Calibration เต็มรูปแบบ เพื่อให้มั่นใจว่าเครื่องพิมพ์ของคุณจะยังคงมีความแม่นยำในการพิมพ์ ขั้นตอนนี้จะมี 3 อย่าง คือ Motor Noise Cancellation, Vibration Compensation, and Auto Bed Leveling

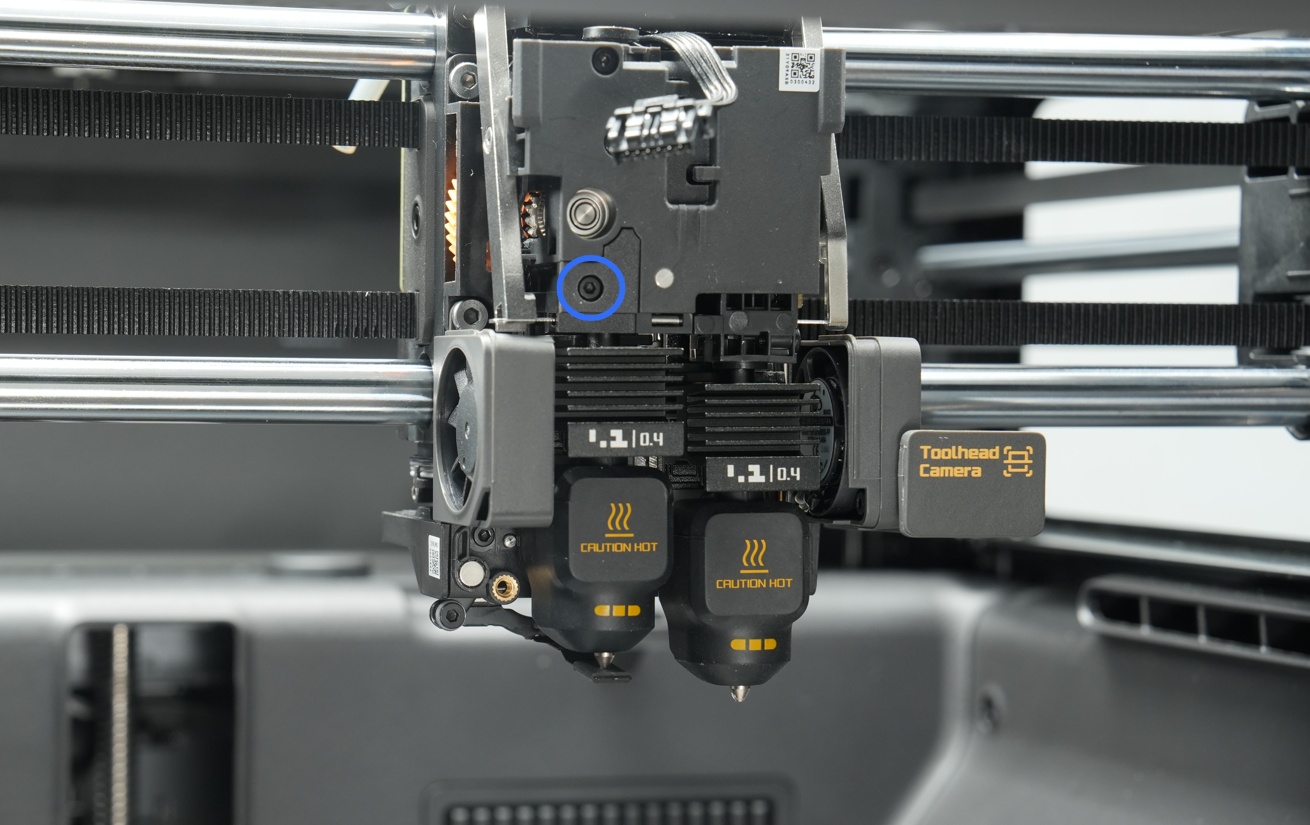

การทำความสะอาดชุดหัวพิมพ์

การทำความสะอาดแบบเร็ว ๆ

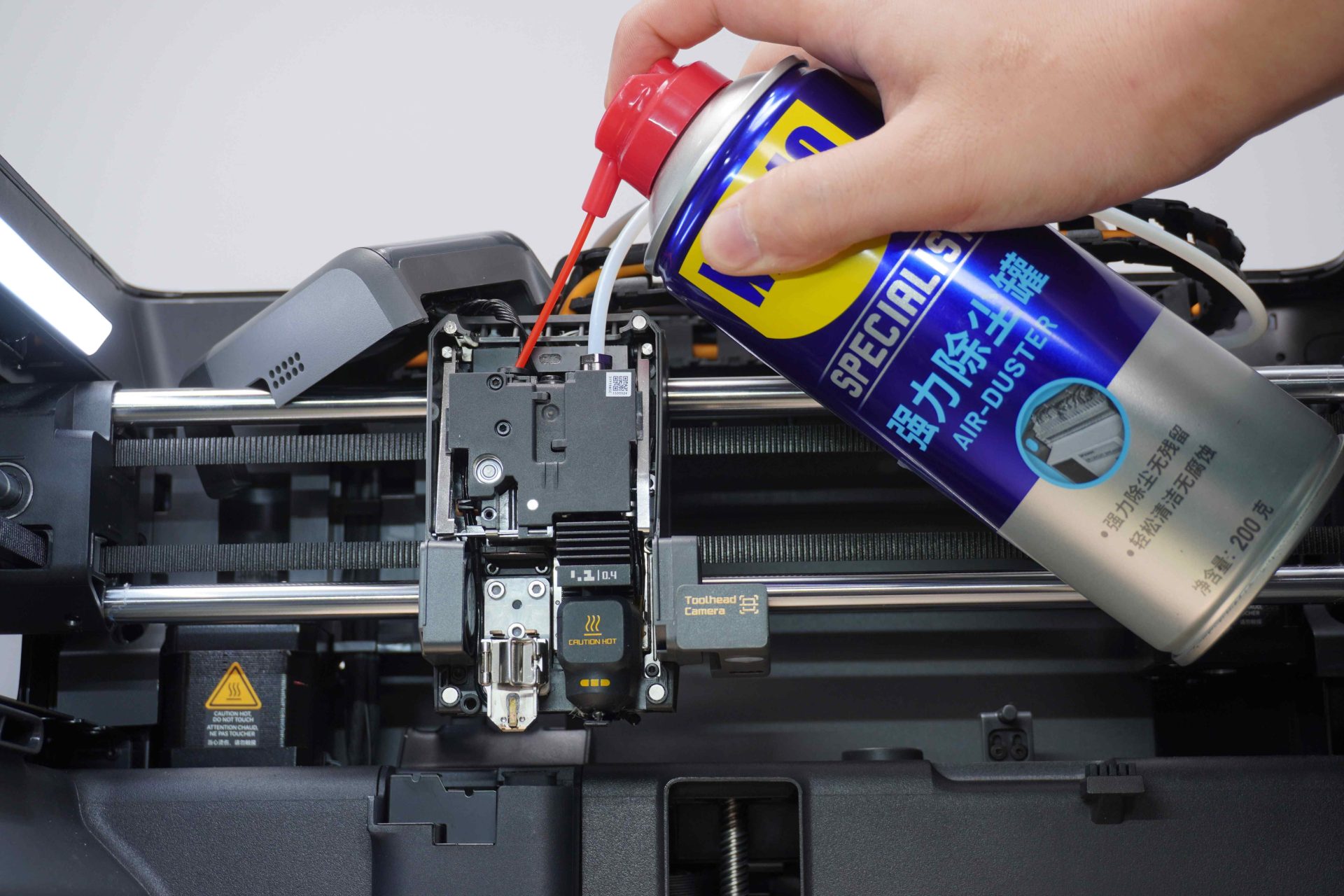

หลังจากนำท่อ PTFE ออกจากช่องรับเส้น บล็อกยึดหัวฉีด และหัวฉีดด้านซ้ายแล้ว ใช้ลมอัดกระป๋องเป่าลงจากด้านบนที่ช่องใส่ท่อ PTFE เพื่อไล่เศษพลาสติกออกจากชุดหัวพิมพ์ได้อย่างรวดเร็ว

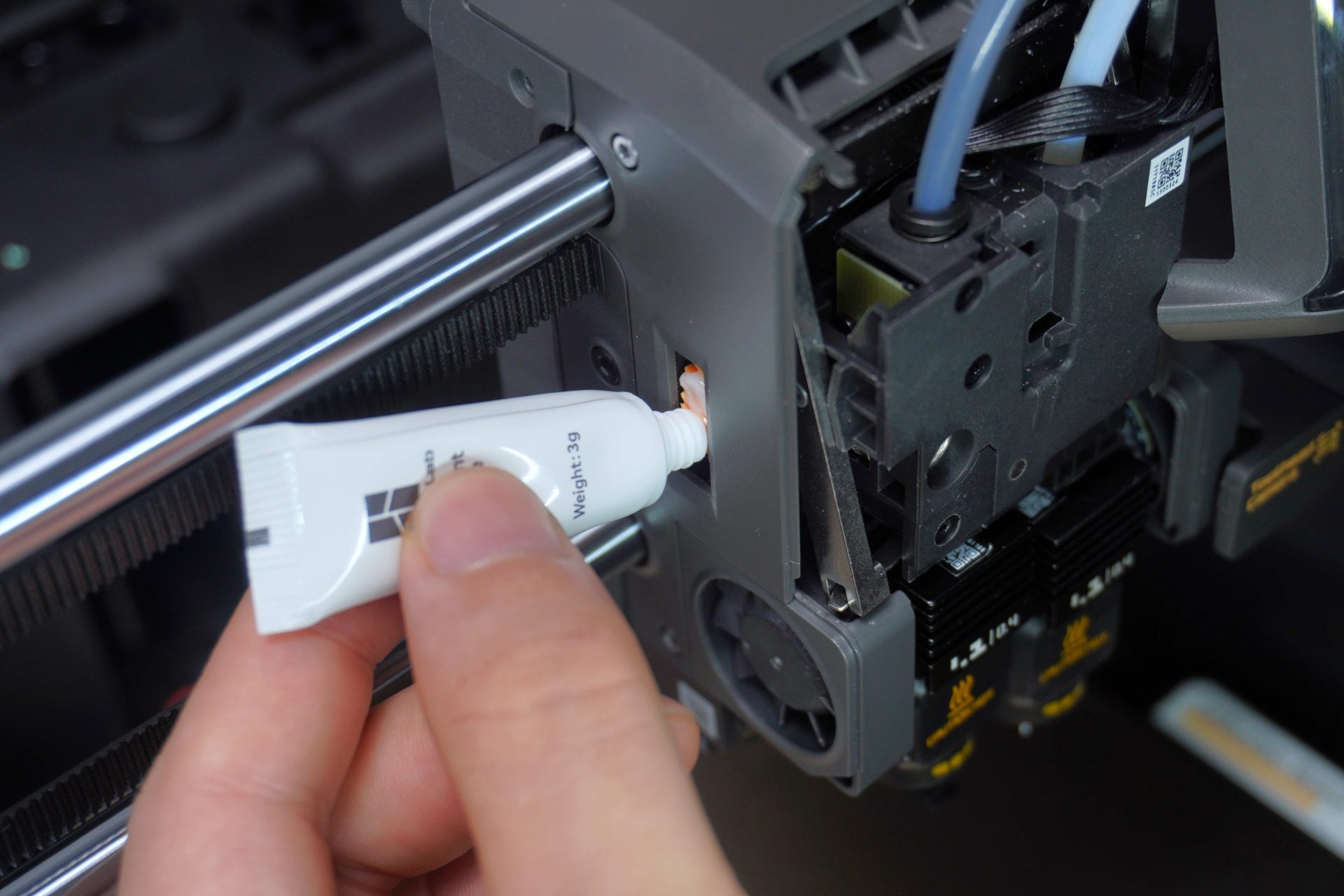

หลังจากทำความสะอาดแล้ว ใส่จารบีที่เฟืองที่อยู่ด้านซ้ายของชุดหัวพิมพ์

การทำความสะอาดอย่างละเอียด

หลังจากการใช้งานมายาวนาน ชุดหัวพิมพ์จะสะสมเศษพลาสติกอยู่ภายในนั้น นอกจากทำความสะอาดแบบปรกติแล้ว ยังจะต้องหล่อลื่นระบบเฟืองเกียร์ซึ่งสำคัญต่อการป้องกันการสึกหรอ

ในการถอดประกอบชุดเฟืองเกียร์ โปรดอ้างอิงเอกสารตามนี้ X2D Extruder Clog Cleaning and Maintenance.

แกะฝาครอบเฟือง และทำความสะอาดเอาเศษพลาสติกที่ติดอยู่ออกให้หมด

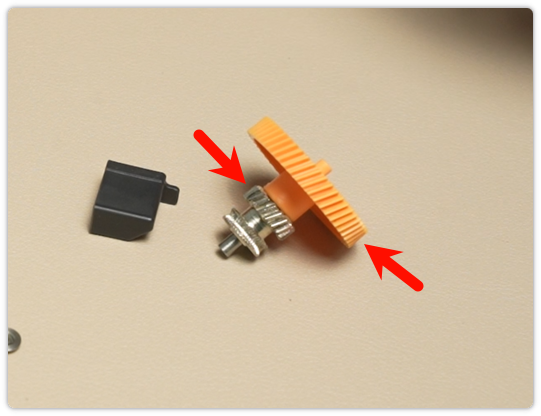

ทาจารบีบนเฟืองทั้งสองตามภาพ เพื่อลดการสึกหรอ

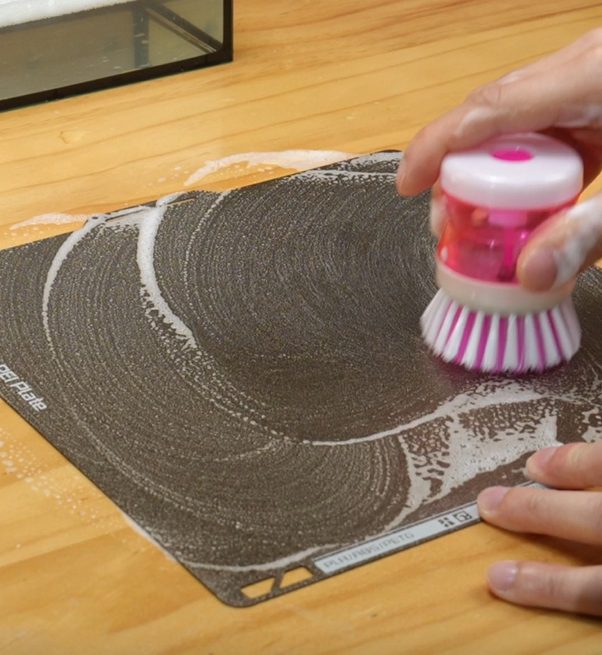

การทำความสะอาดแท่นพิมพ์

X2D มาพร้อมกับแผ่นรองพิมพ์มาตรฐาน Bambu Textured PEI Plate ซึ่งทำด้วยการสเปรย์วัสดุ PEI ลงบนแผ่นสเตนเลส มันรองรับการพิมพ์ด้วยเส้นพลาสติกทั่วไปได้หลายชนิด และไม่จำเป็นต้องใช้กาวเมื่อพิมพ์ด้วย PLA ในการช่วยการยึดเกาะกับแท่นพิมพ์ ดังนั้นการทำความสะอาดเป็นประจำจึงเป็นสิ่งจำเป็น

สำหรับข้อแนะนำในการทำความสะอาดแผ่น PEI อย่างละเอียดให้ดูที่นี่: Bambu Textured PEI Plate Cleaning Guide

หลังจากทำความสะอาดแล้ว ไม่ควรสัมผัสแผ่นรองพิมพ์นี้ด้วยมือเปล่า เพราะน้ำมันจากมือจะมีผลให้พิมพ์งานไม่ติดได้

การทำความสะอาดกล้องไลฟ์วิว

หลังจากการใช้งานมานานแล้ว จะมีไอระเหยมาเกาะที่เลนส์กล้อง ทำให้ภาพที่เห็นไม่ชัดเจนตอนที่ดูจากแอป ขอแนะนำให้เช็ดทำความสะอาดทุก 6 เดือน สำหรับการใช้เส้นพลาสติกที่มีไอระเหยมาก เช่น ABS ระยะเวลาการทำความสะอาดควรจะเร็วขึ้น

การเปลี่ยนไส้กรองอากาศคาร์บอน

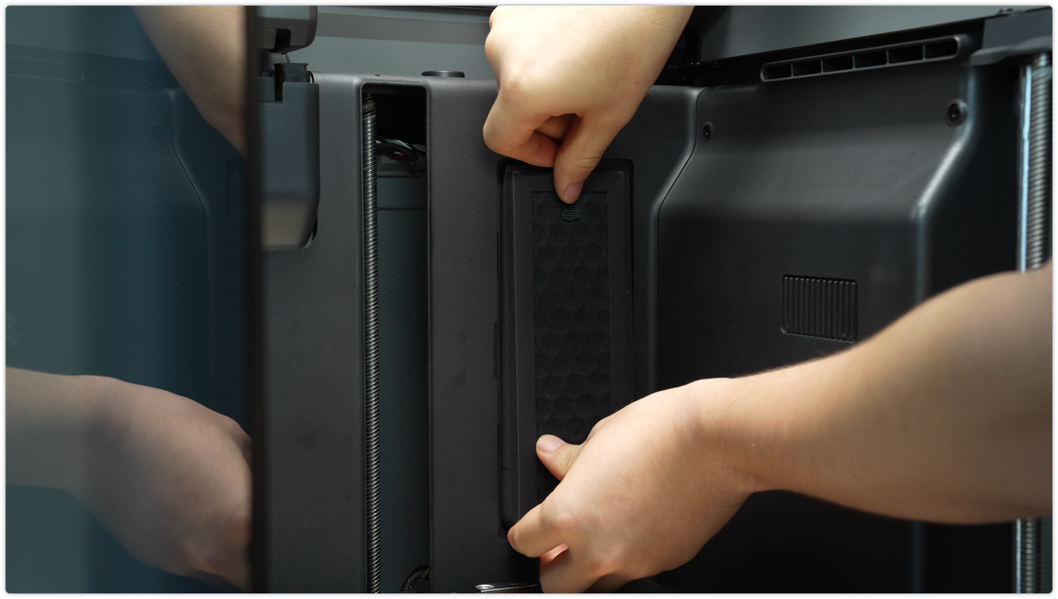

เมื่อไส้กรองอากาศมีการปนเปื้อนมากแล้ว ขอแนะนำให้เปลี่ยนโดยเร็ว เพื่อให้ประสิทธิภาพในการกรองอากาศได้สูงสุด ให้เปิดฝาครอบช่องเก็บไส้กรองอากาศ โดยปลดตัวล็อกด้านข้าง แล้วเอาไส้กรองออกโดยจับที่หูทั้งสองข้าง

ถ้าหากฝาครอบสกปรกมาก และเช็ดไม่ออก ให้ล้างด้วยน้ำและใช้แปรงขัด ระวัง: หลังจากล้างฝาครอบแล้วต้องเช็ดให้แห้งสนิท เพื่อป้องกันความชื้นที่จะมีผลกระทบกับชิ้นส่วนอิเลคโทรนิกส์ที่อยู่ใกล้เคียง

เปลี่ยนที่เช็ดหัวฉีดซิลิโคน

ที่เช็ดหัวฉีดซิลิโคนมีไว้ปาดเศษพลาสติกออกจากหัวฉีด หากซิลิโคนนี้ฉีดขาดหรือเสียรูปไปแล้ว ก็ควรเปลี่ยนอันใหม่ทันทีเพื่อให้การเช็ดหัวฉีดยังคงประสิทธิภาพอยู่

การเปลี่ยนท่อ PTFE ของหัวฉีดรอง

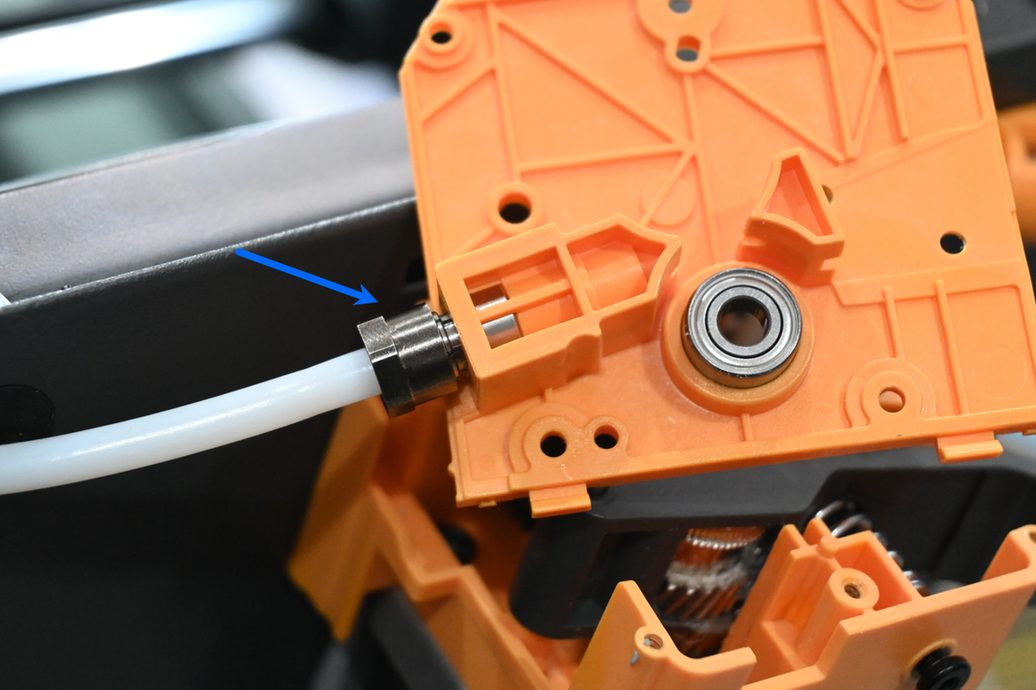

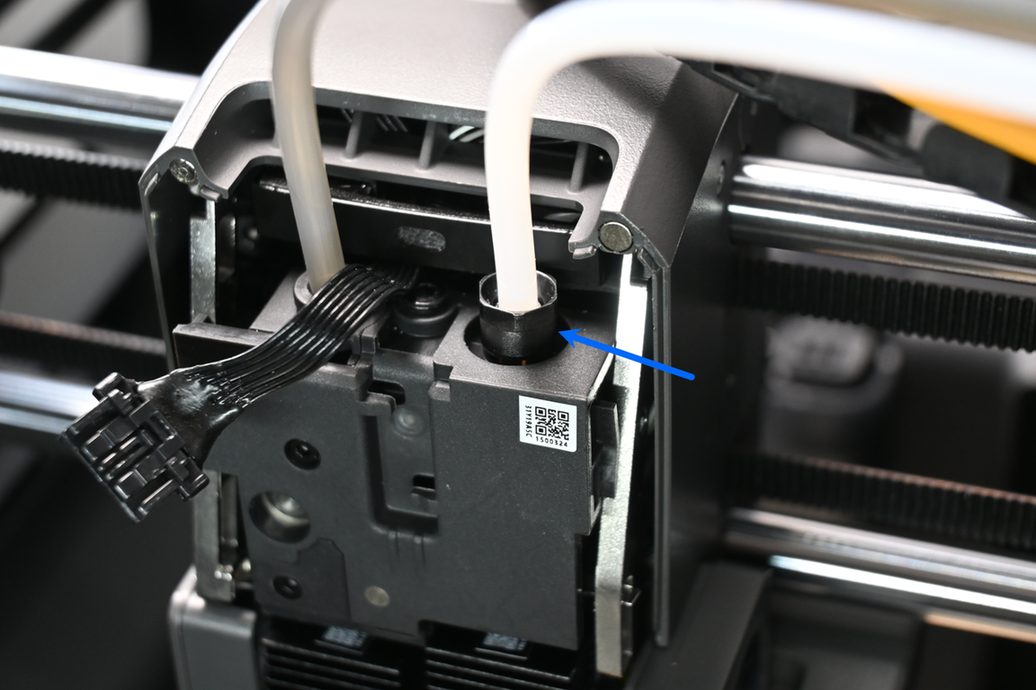

ส่วนปลายทั้งสองของท่อ PTFE สำหรับหัวฉีดรองด้านขวา จะยึดด้วยหัวน็อตล็อค เมื่อใช้ไปนาน ๆ ท่อจะค่อย ๆ หลวม และขยับไปได้ ทำให้ตัวยึดสึกหรอ และยังทำให้เกิดเส้นใยแมงมุม การดึงเส้นกลับที่แย่ และมีรอยลากจากหัวพิมพ์
ถ้าท่อ PTFE สามารถขยับขึ้นลงได้แม้จะขันแน่นแล้ว เป็นสัญญาณว่าท่อเสียหาย ไม่สามารถยึดให้อยู่ได้แล้ว ควรเปลี่ยนท่อ PTFE ทันที เพื่อไม่ให้กระทบกับคุณภาพงานพิมพ์

ใบมีดตัดเส้นพลาสติก

ในมีตัดเส้นพลาสติกจะตัดเส้นพลาสติกในขณะที่มีการเปลี่ยนเส้นพลาสติกทุกครั้ง เมื่อเวลาผ่านไปในมีดจะทื่อมากขึ้น ทำให้ต้องใช้แรงตัดมากขึ้น ถ้ามีความล้มเหลวในการดึงเส้นกลับระหว่างการทำงานของ AMS มักจะเกิดจากการที่ใบมีดตัดเส้นได้ไม่สมบูรณ์ ในกรณีนี้ให้ตรวจสอบสภาพของใบมีดเป็นอันดับแรก

สำหรับเส้นพลาสติกทั่วไป (เช่น PLA, PETG, ABS, PC, อื่น ๆ) ให้เช็คความคมของใบมีดทุก ๆ การพิมพ์ 8-12 ม้วน และเปลี่ยนใบใหม่ทันทีที่พบว่ามันทื่อแล้ว
สำหรับเส้นพลาสติกที่กัดกร่อนสูง (PA+CF, PA+GF, PPA+CF, อื่น ๆ) ให้เช็คความคมของใบมีดทุก ๆ การพิมพ์ 6-10 ม้วน และเปลี่ยนใบใหม่หากจำเป็น

สำหรับรายละเอียดขั้นตอนในการเปลี่ยนใบมีด โปรดดูที่นี่ Filament Cutter Replacement Guide.
