ป้ายชื่อแกะสลักง่ายๆ ด้วย Ray6 Laser Cutting&Engraving

ป้ายชื่อแกะสลักง่ายๆ ด้วย Ray6 Laser Cutting&Engraving

ต้องขอเริ่มก่อนเลยว่าป้ายชื่อนั้นเป็นสิ่งเล็กๆที่จะช่วยให้ลูกค้าสามารถรับรู้ได้ทันทีว่าสิ่งของตรงหน้านั้นคืออะไร ประเภทไหน โดยที่ไม่จำเป็นต้องถามพนักงานขายทุกครั้งไป มันจึงเป็นสิ่งเล็กๆ ที่อาจจะสำคัญมากๆ เมื่ออยู่ในร้านที่มีสินค้ามากมาย

คราวนี้เรามาทำงาน Laser Cutting & Engraving กัน อย่างแรก เราจำเป็นต้องมีไฟล์เส้น Vector สำหรับการนำไปเลเซอร์ต่างๆ ที่สามารถสร้างตัวอักษรหรือรูปร่างต่างๆ ได้ โดยงานทำป้ายชื่อ แกะสลัก โปรเจคนี้เราได้ใช้โปรแกรม Adobe Illustrator ในการสร้าง object ขึ้นมา เนื่องจากเป็นโปรแกรมที่ใช้สรำหรับสร้างภาพงาน Vector โดยเฉพาะ และยังสามารถสร้างภาพกราฟฟิกต่างๆ ได้อย่างอิสระอีกด้วย

Adobe Illustrator โปรแกรมสำหรับงานสร้างภาพ Vector

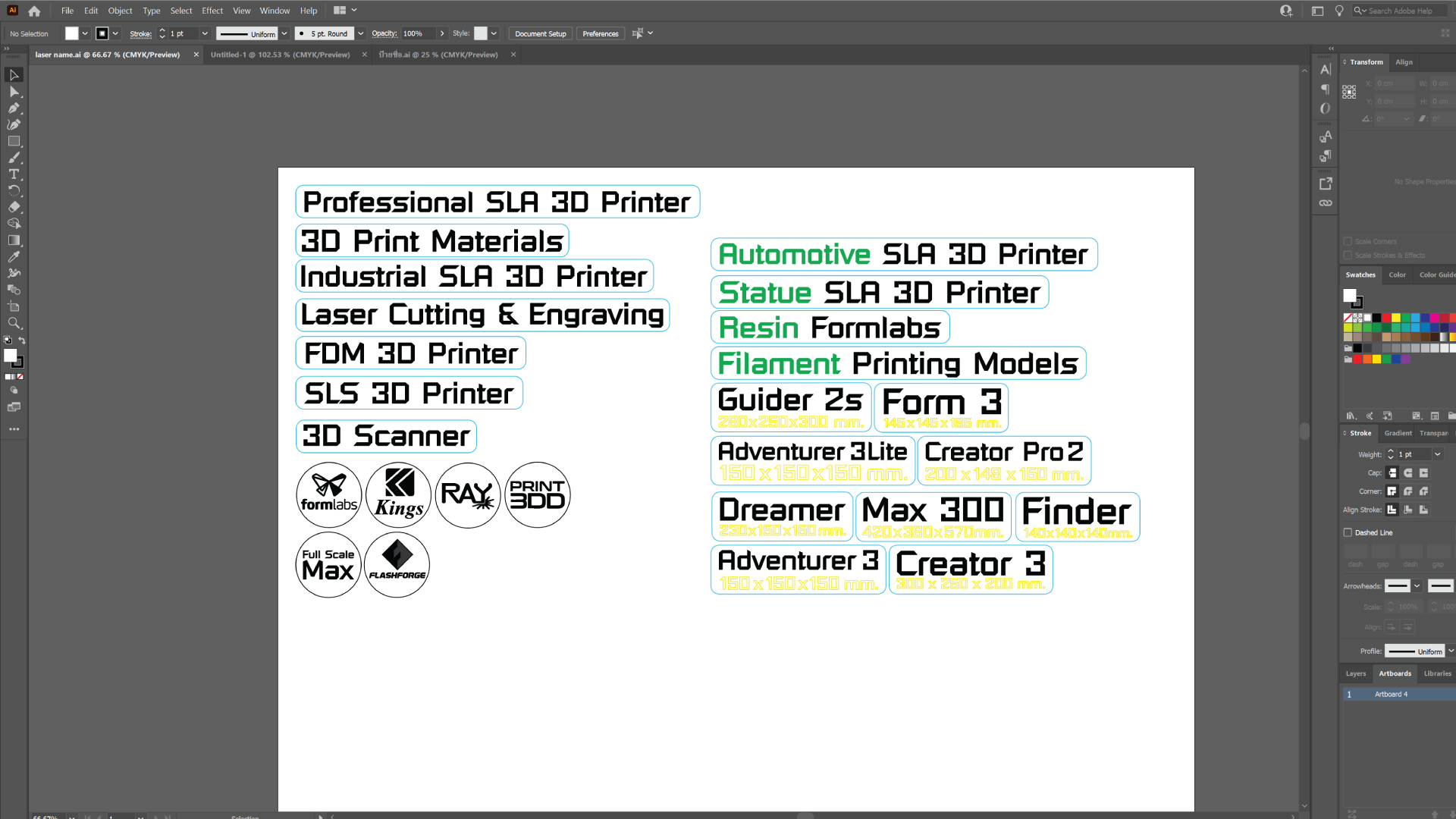

ภาพหน้าต่างโปรแกรม Ai ที่กำลังทำงานอยู่

เราได้ทำการสร้างตัวอักษร ชื่อเครื่องพิมพ์ 3มิติ และ Solutions แบบต่างๆ เพื่อนำไปใช้ในการเลเซอร์ป้ายชื่อ โดยจะเห็นได้ว่า มันจำเป็นต้องแยกในแต่ละ Object เพื่อสร้างกลุ่มสำหรับการตั้งค่าเลเซอร์ที่แตกต่างกัน

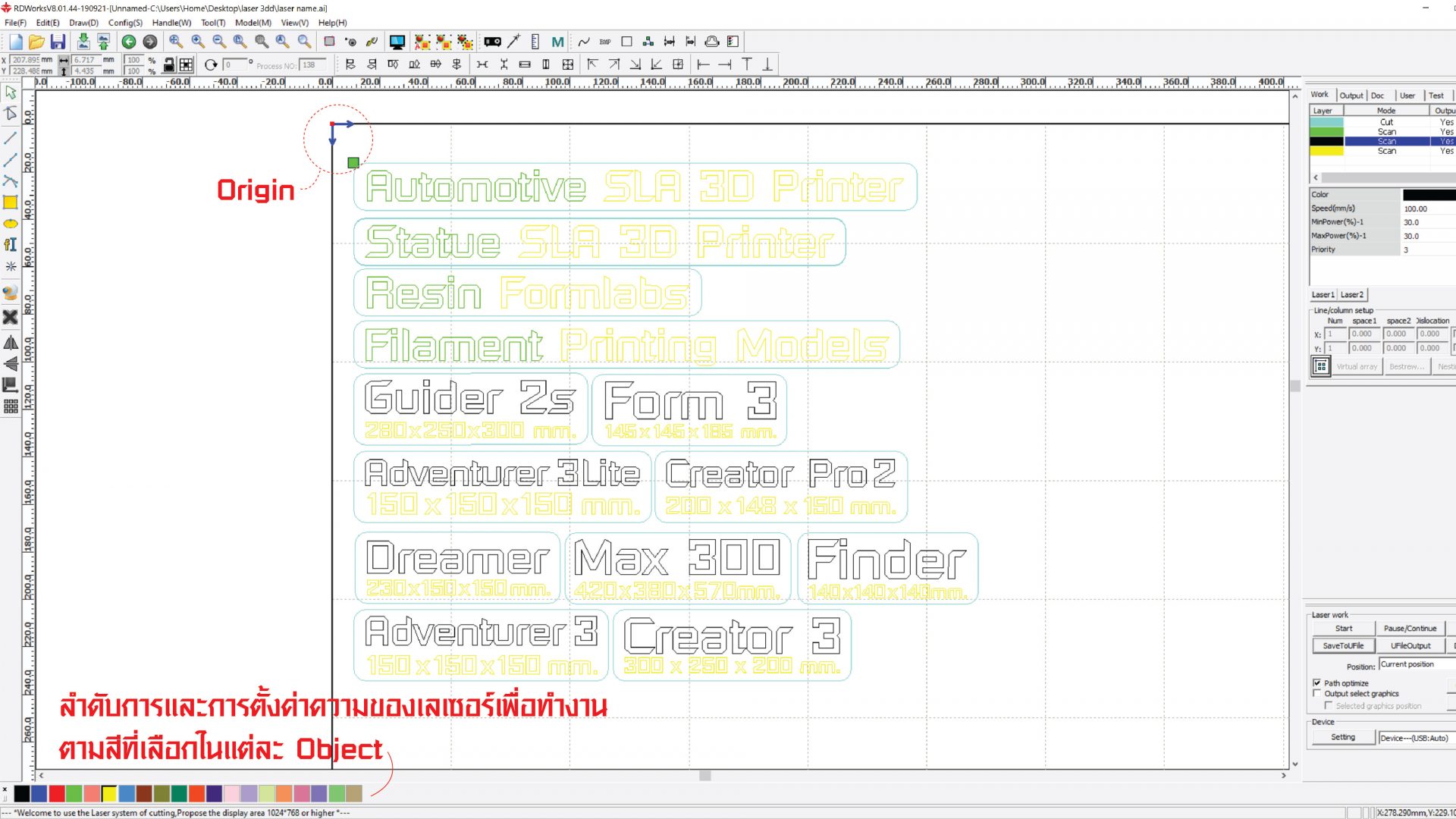

หน้า Interface โปรแกรม RDWork โปรแกรมสำหรับทำงานเลเซอร์

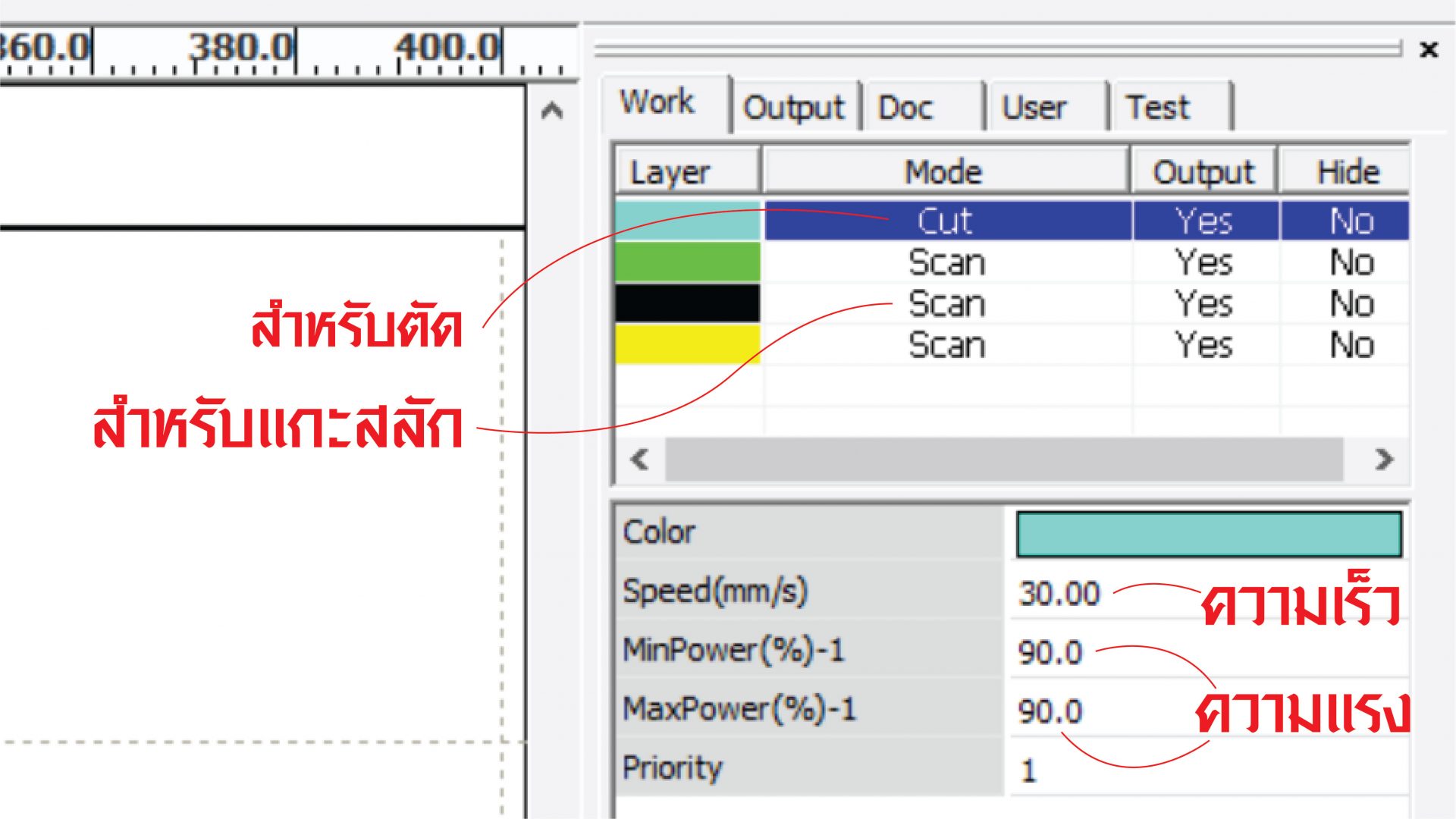

ช่องสำหรับดูการตั้งค่าของแต่ละ Object

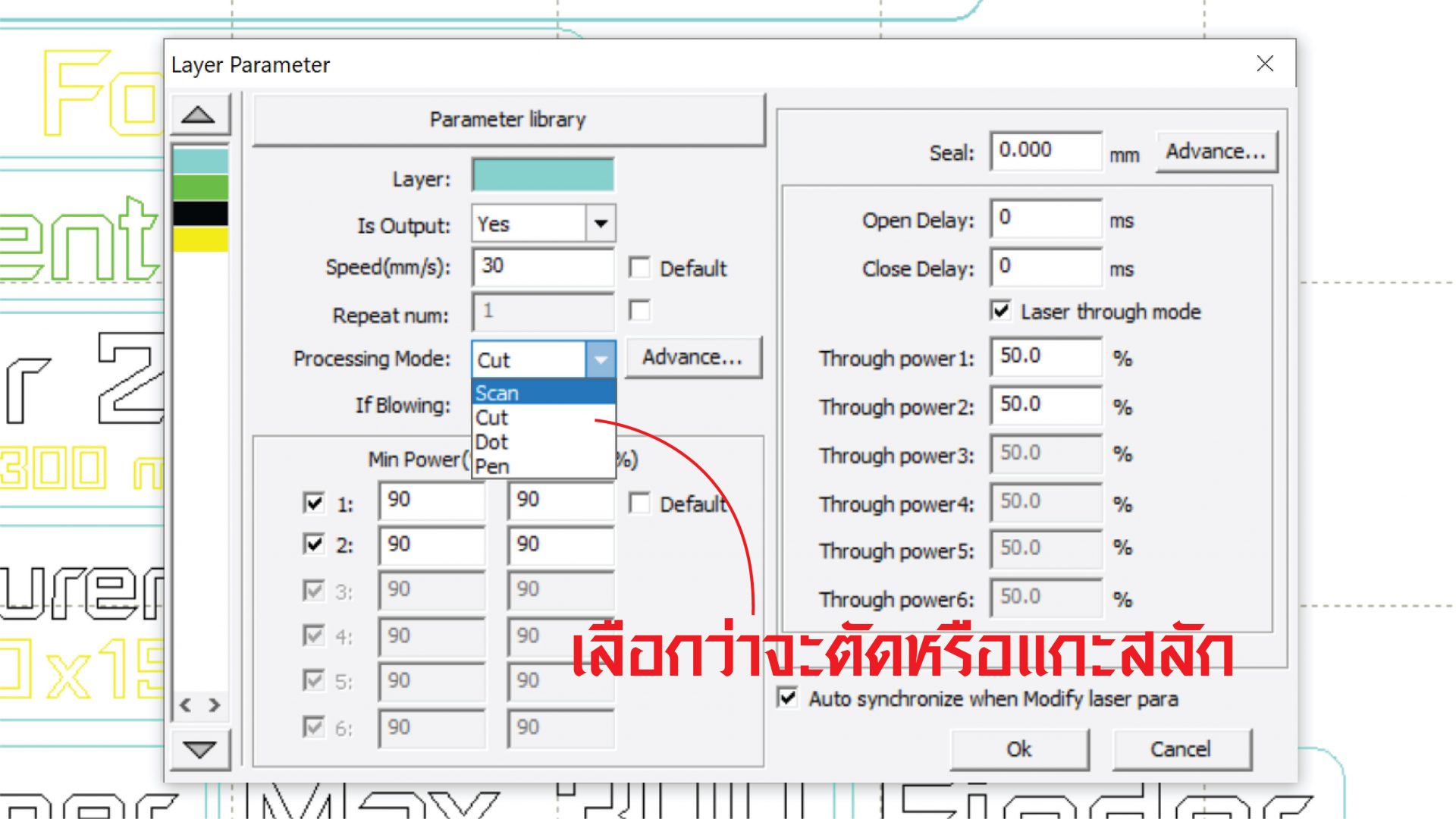

หน้าต่างสำหรับ เลือก Scan (แกะสลัก) Cut (ตัด)

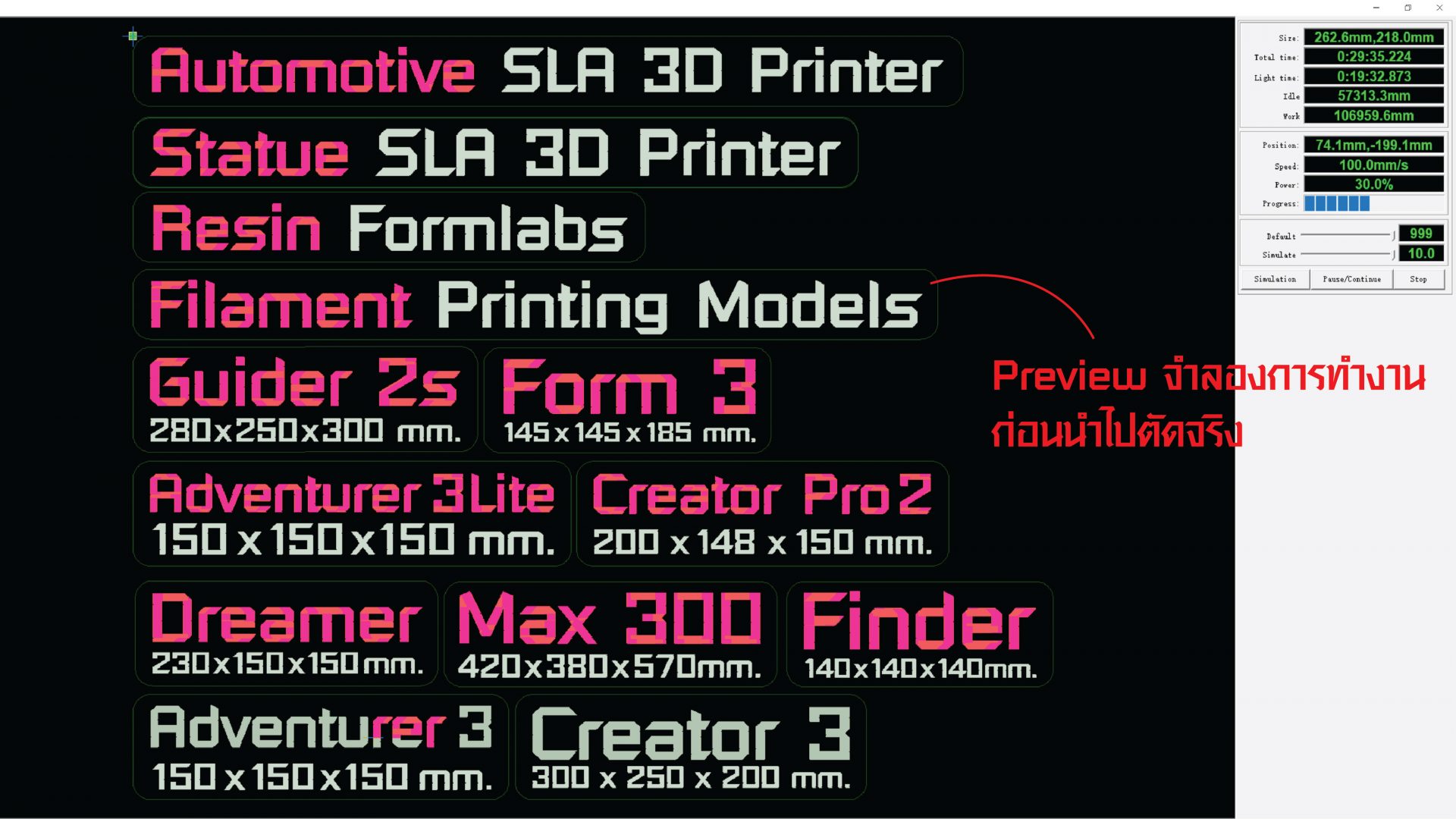

หน้าต่าง Preview จำลองการทำงานก่อนนำไปตัดจริง

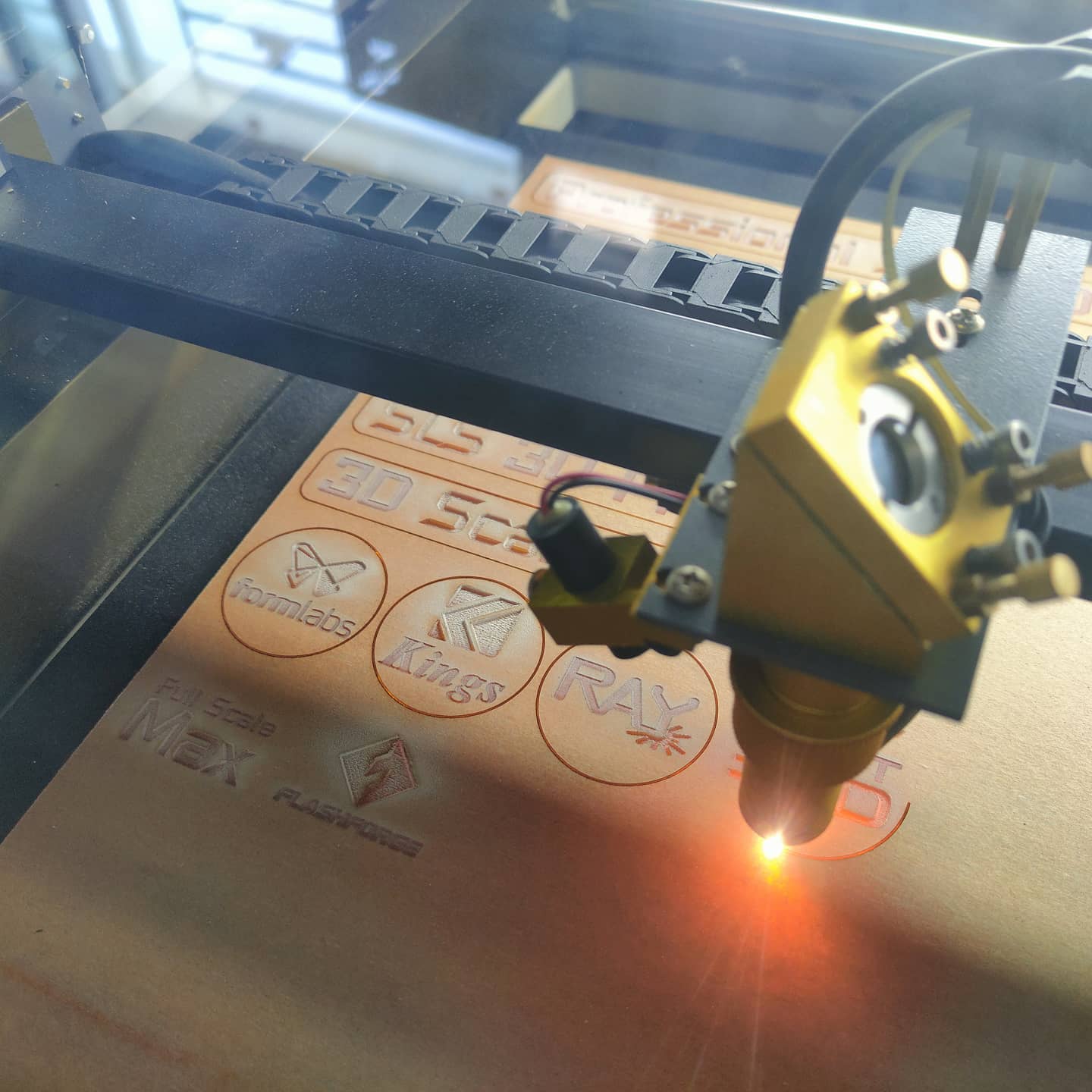

เครื่องทำงานเป็น Object แต่ละชิ้นๆ

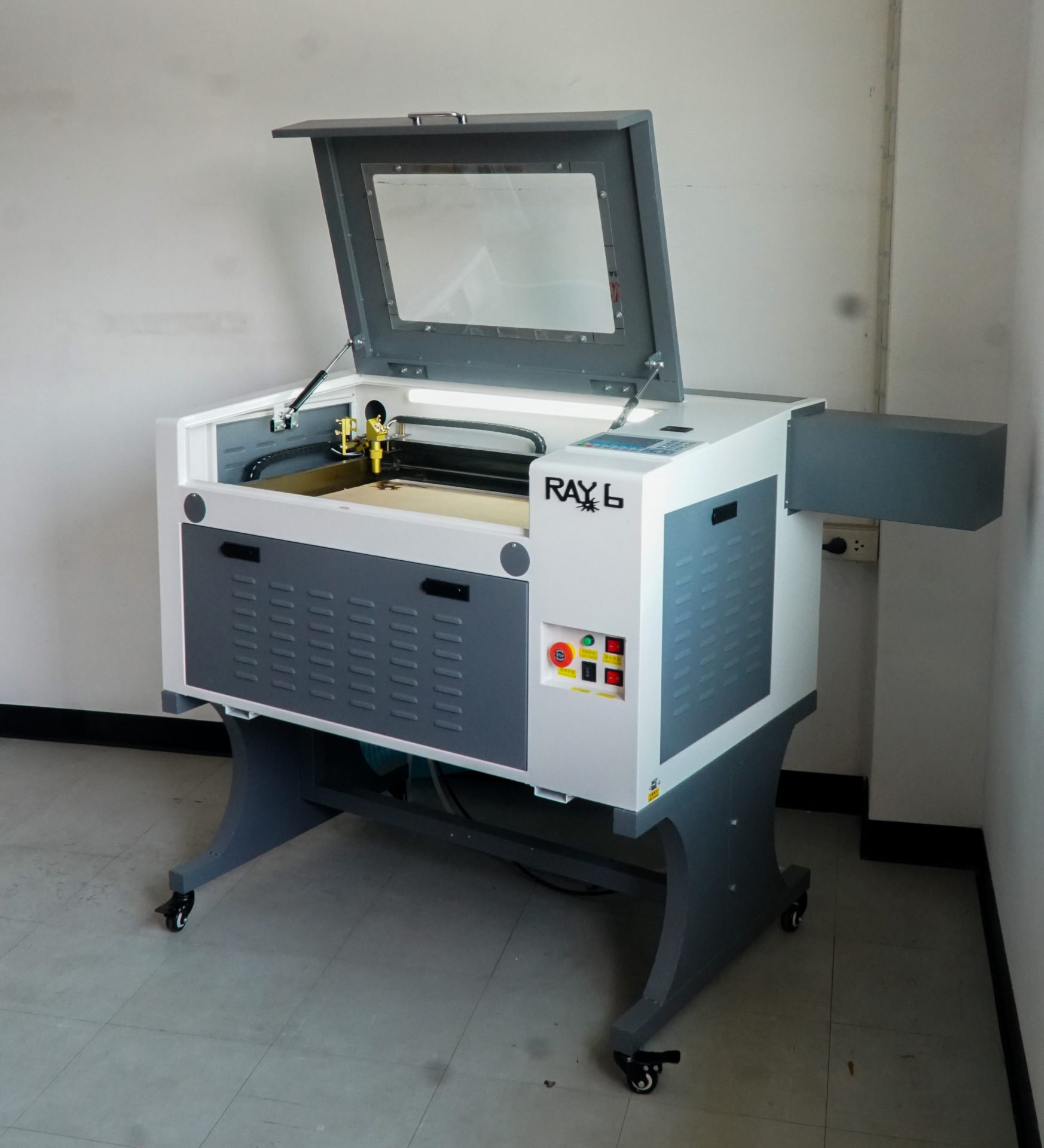

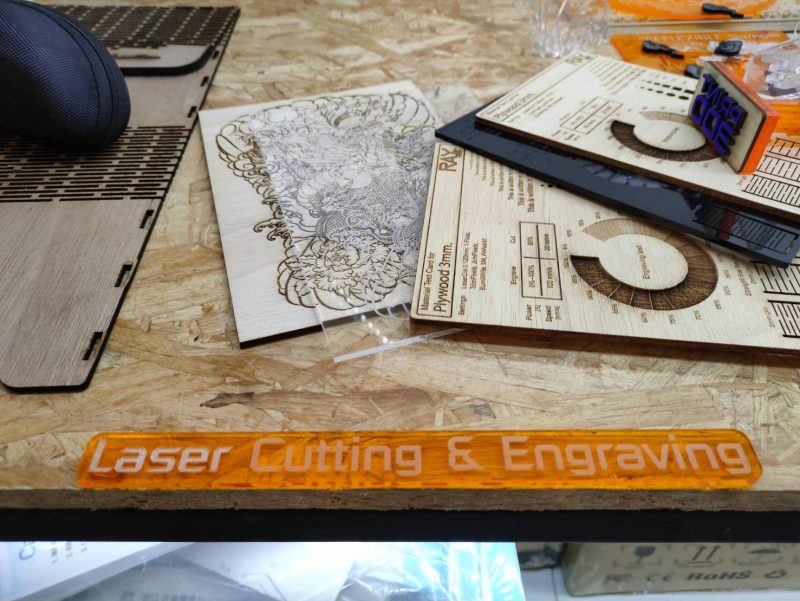

Laser Cutting & Engraving โดยการแกะสลักและตัดออกมาเป็นแผ่นเพื่อนำไปติดตรงหน้าสินค้านั้นๆ โดยโปรเจคนี้ทางเราใช้เครื่อง เลเซอร์คัต ระบบ Co2 เคลื่อนแนว XY อย่าง Ray6 สินค้าตัวใหม่ล่าสุดจากทางร้าน 3DD ซึ่งเป็นเครื่องเลเซอรืที่มีคุณภาพดีตัดเฉียบคมและยังมีหน้าจอ LCD ในการใช้งานได้ ทำให้การทำงานสะดวกสามารถทำงานผ่าน USB ได้สบายๆ

สินค้าภายใต้ Ray ควบคุมการผลิตโดย Print3DD แบรนด์คนไทยที่ได้รับความไว้วางใจจากหน่วยงานราชการ องค์กร บริษัทต่างๆ ทั่วประเทศ สินค้าพร้อมสอนการใช้งานจนเป็น

แหล่งกำเนิดแสง : CO2 Tube กำลัง 60Watt
การเคลื่อนที่ : XY Cartesian, Z ขึ้นลงแนวดิ่งด้วยระบบไฟฟ้า
แผงควบคุม : หน้าจอสี 5นิ้ว, แสดงสถานะการทำงาน, ปุ่มกด, Numeric keypad
Software : RD Work (License แท้) รองรับไฟล์ CorelDraw, Photoshop, Auto CAD, illustrator, PLT, DST, DXF, BMP, DWG, AI, RD
OS : Window 7, 10 or Higher
การเชื่อมต่อ : Online-เชื่อมต่อผ่านคอมพิวเตอร์, Offline-สั่งงานจากแผงควบคุม, ผ่าน USB Drive, LAN, (Optional Wifi)
Cutting Speed : 0-24000mm/min
Engraving Speed : 0-60000mm/min
Accuracy : 10-50Micron
Table : Honeycomb Aluminium
ระบบหล่อเย็น : Water Pump / Air Pump
Safety : Door Sensor, Cooling Sensor
วัสุดที่รองรับ : ไม้, แผ่นพลาสติกต่างๆ เช่น Acrylic, PolyCabonate, Plaswood, HIPS, ไม้อัด, ไม้จริง, หนัง, ยาง (วัสดุอโลหะ ชนิดต่างๆ)
เลเซอร์ระบุตำแหน่ง : สีแดง
ตัดอะครีลิกได้หนาสุด : 20mm.

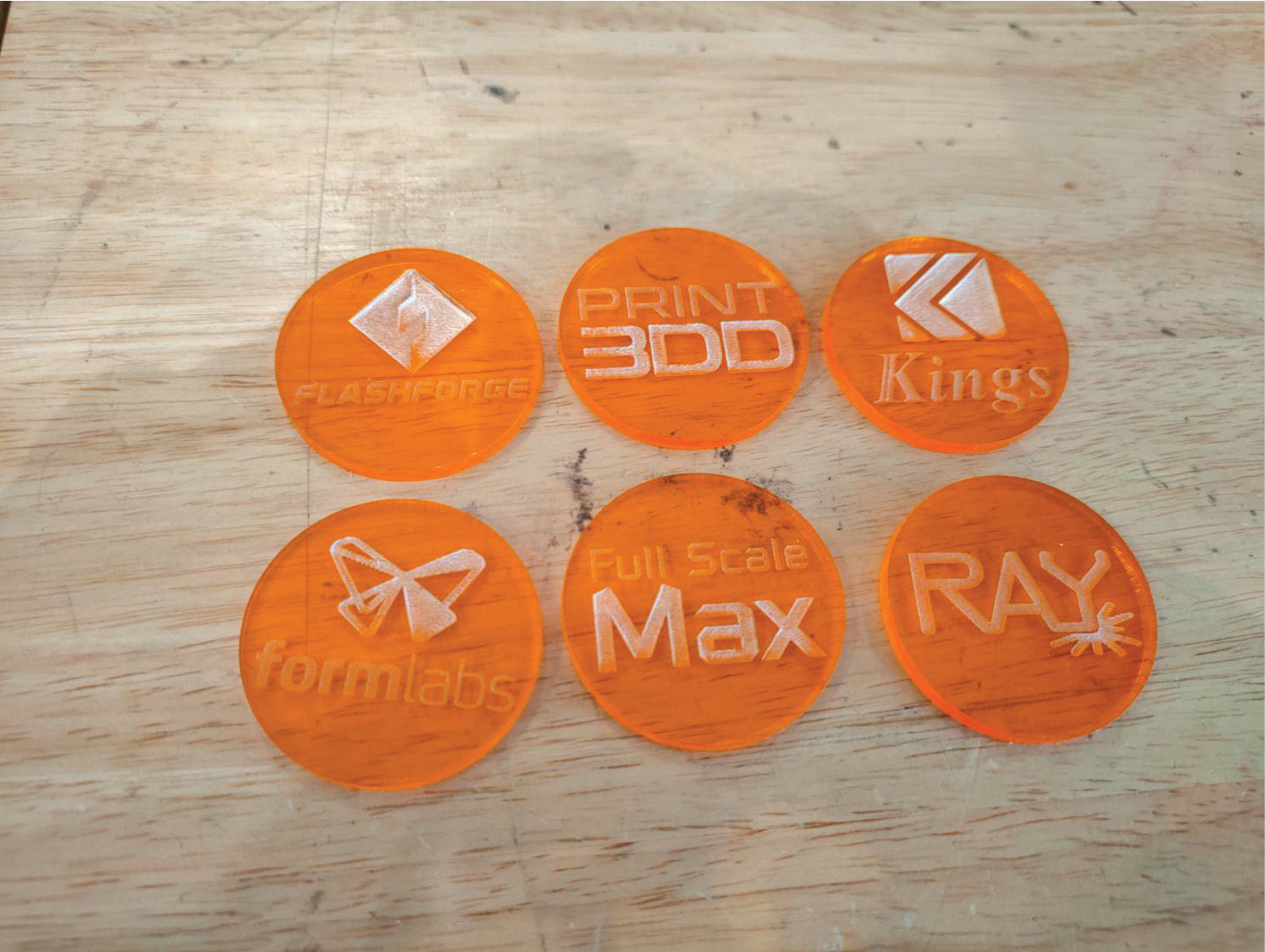

Logo Brand ต่างๆที่ทางร้านจัดจำหน่าย

งานนี้เราใช้แผ่นอะคลิลิกใสสีส้ม หนา 3 mm. ซึ่งเป็นวัสดุพื้นฐานของเลเซอร์คัตอยู่แล้ว ทำให้การตัดและแกะสลักออกมาง่ายๆ ไม่ยุ่งยาก

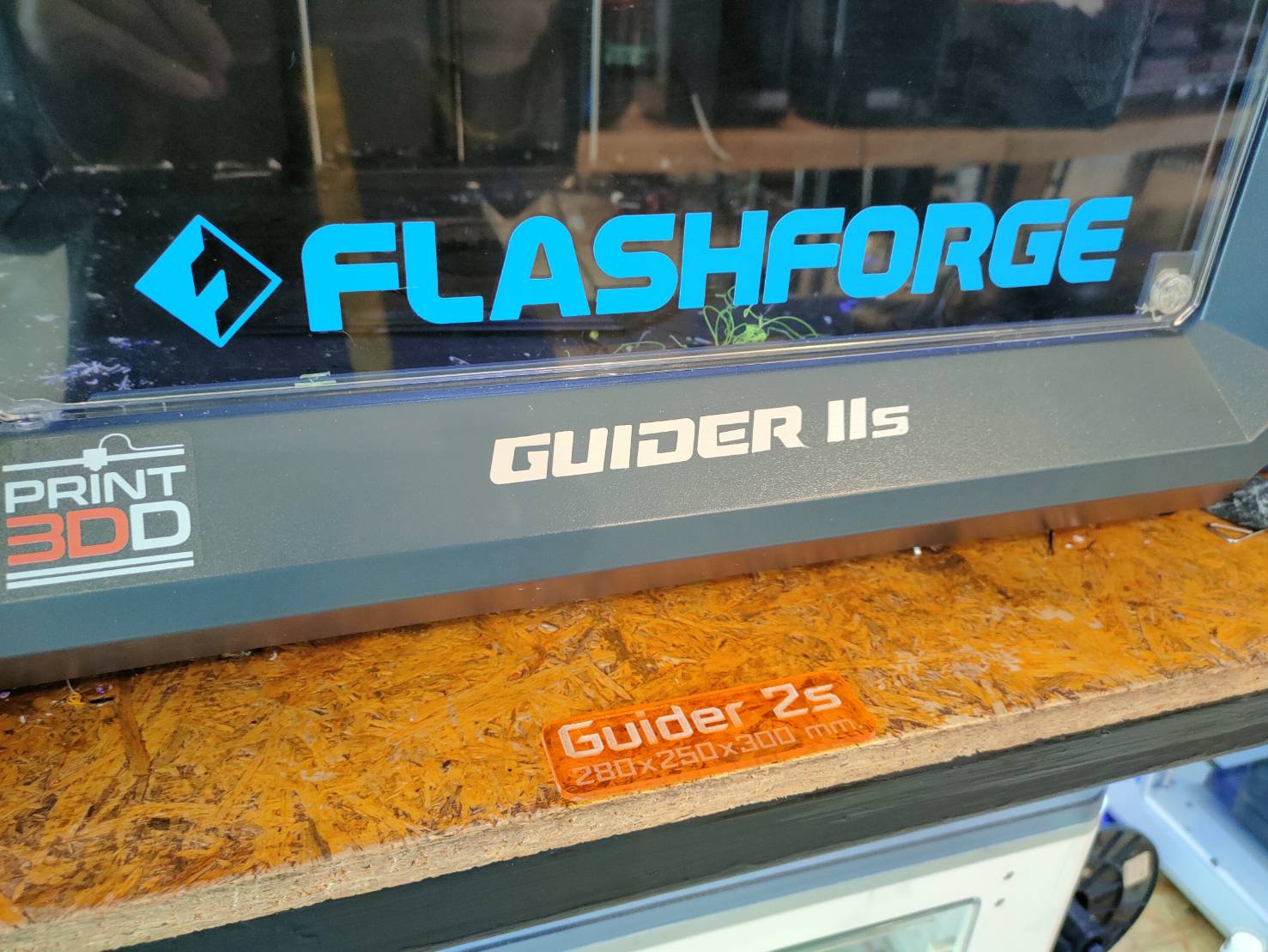

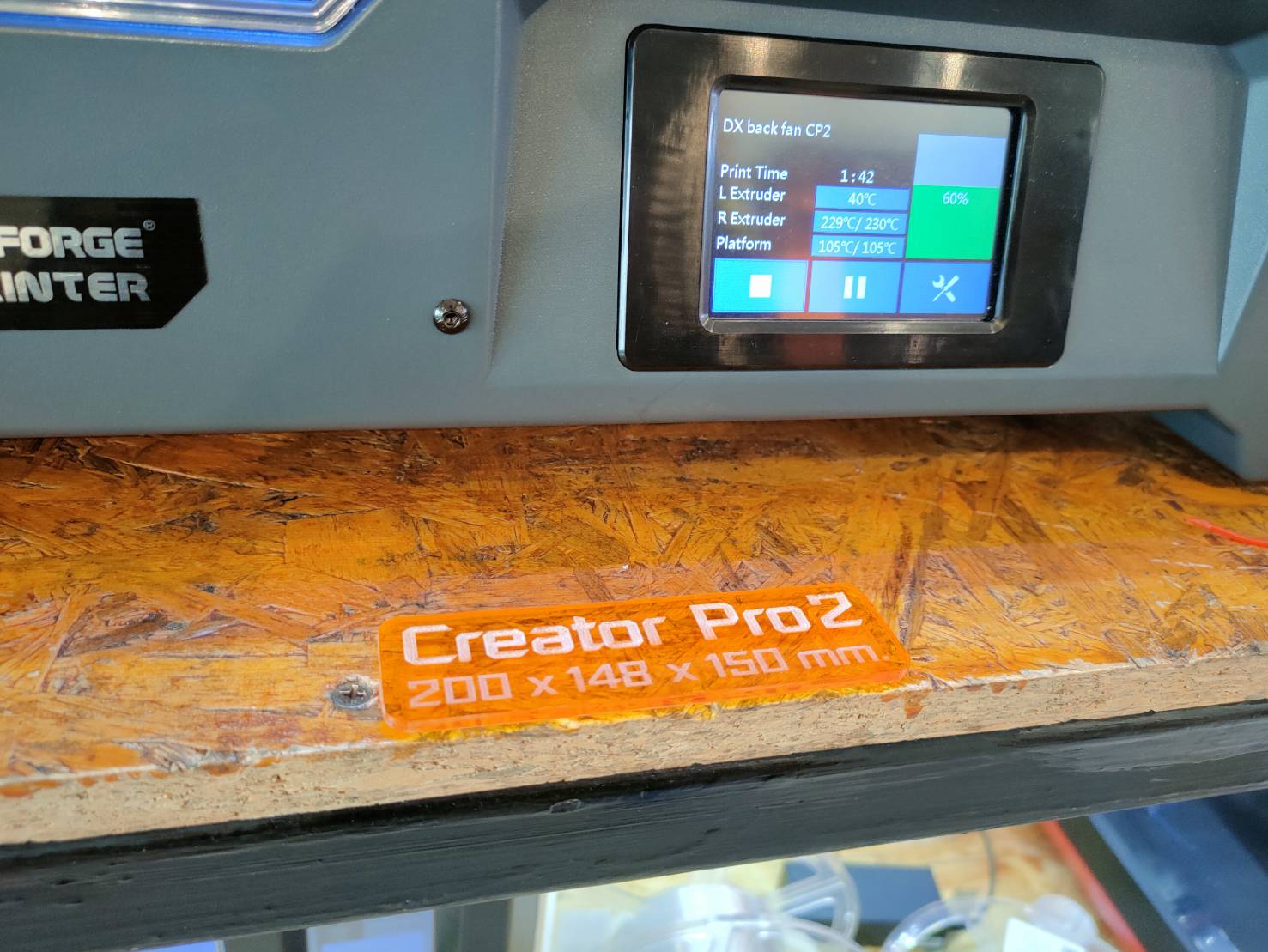

ป้ายชื่อคเรื่องพิมพ์ 3มิติ Guider 2s
ป้ายชื่อคเรื่องพิมพ์ 3มิติ Guider 2s

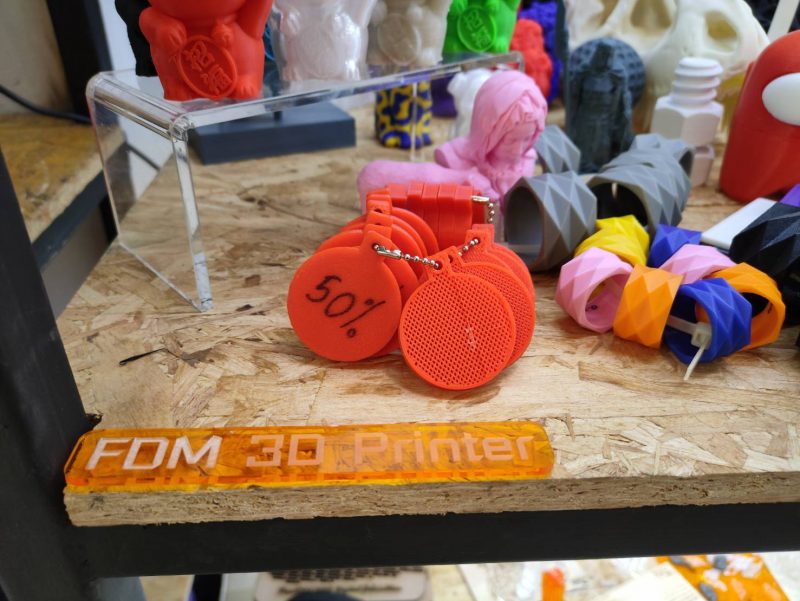

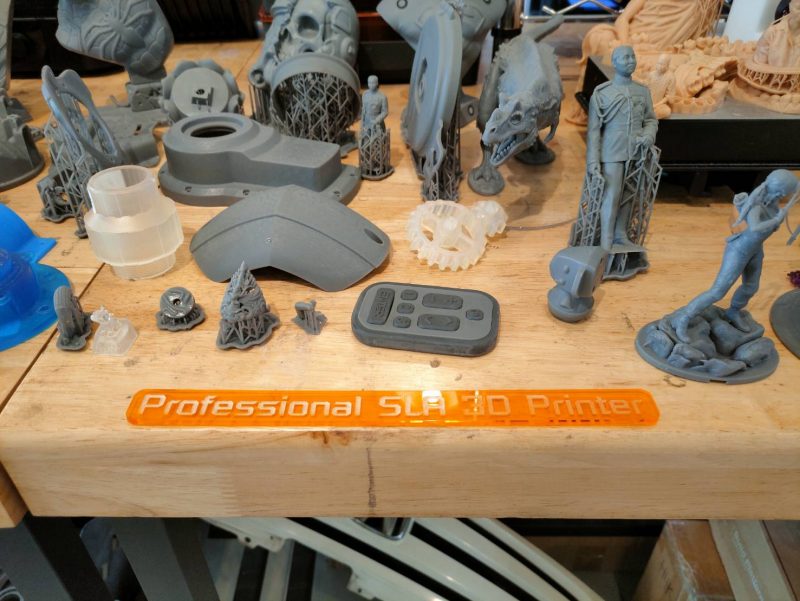

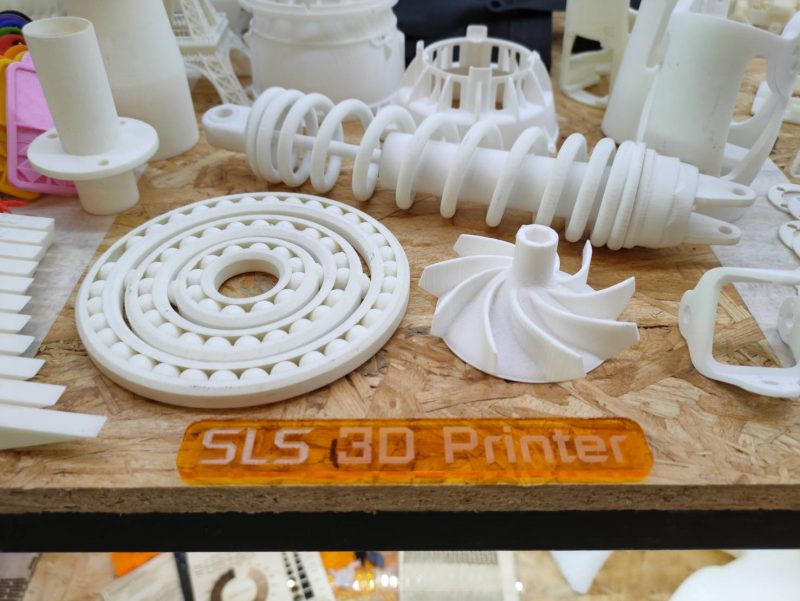

นอกจากป้ายชื่อ เครื่องพิมพ์ 3มิติ แล้ว เรายังทำป้ายชื่อ Solutions ต่างๆ ติดตามชั้นวางโมเดลในร้านด้วย เพื่อเป็นการบ่งบอกถึง ที่มาของโมเดลนั้นๆ ว่ามาจากการใช้งานของเทคโนโลยีการพิมพ์ 3มิติ แบบใด

แค่นี้เราก็ได้ชิ้นงานป้ายชื่อสวยๆ มาติดตามจุดต่างๆ เพื่อให้ลูกค้าที่เข้ามาในร้านได้เห็นและเข้าใจว่าจุดนี้คืออะไร ง่ายๆแค่นี้คุณเองก็ทำได้ครับบบบ^^
