Peg Board Stand บอร์ดเอนกประสงค์เวอร์ชั่นตั้งโต๊ะสามารถทำได้เอง !

Peg Board Stand บอร์ดเอนกประสงค์เวอร์ชั่นตั้งโต๊ะสามารถทำได้เอง !

สวัสดีเพื่อนๆ PRINT3DD ทุกคนครับ วันนี้เรามา DIY บอร์ดเอนกประสงค์ หรือ Peg board นั่นเอง โดยเราจะทำเป็นไซส์เล็ก Mini แบบตั้งโต๊ะสะดวกต่อการใช้งานกันครับ โดยเราจะเริ่มจากการออกแบบขนาดรู และขนาดของบอร์ดใน โปรแกรม Adobe Illustrator ครับเพราะสามารถ Export File เป็นแบบ Vector ได้นั่นเองเพื่อที่จะนำไปกระบวณการตัดต่อไป โดยขนาดของบอร์ดจะอยู่ที่ 24.5×21 เซนติเมตร ครับ

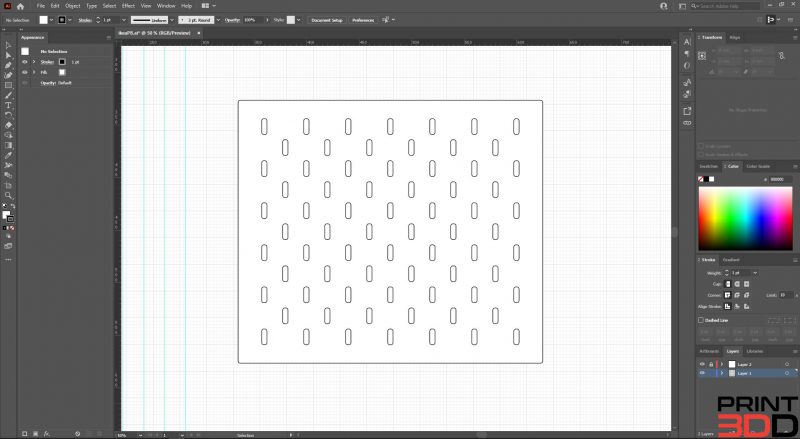

Design Peg board on Adobe Illustrator Programme

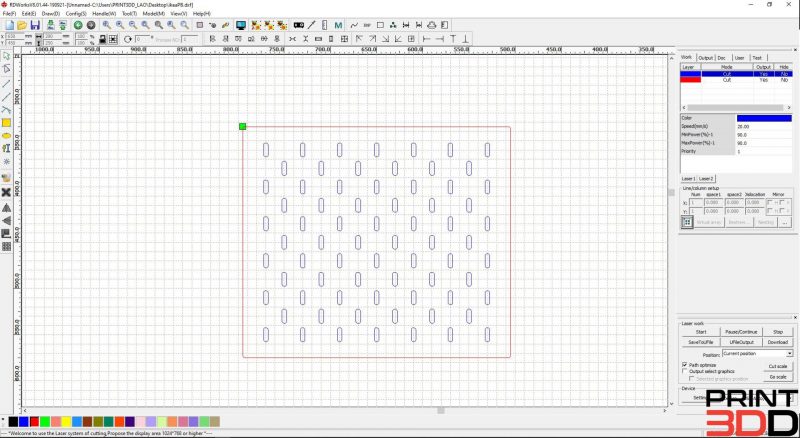

Import Vector Files ลงในโปรแกรม RD Works เพื่อที่ทำการตัดนั่นเอง

โดยเราจะนำไฟล์ไปตัดที่โปรแกรม RD Works ความเร็วที่ 20 mm/s : Power 90% วัสดุที่ใช้คือแผ่นไม้อัดขนาด 5 มิลลิเมตร ครับ

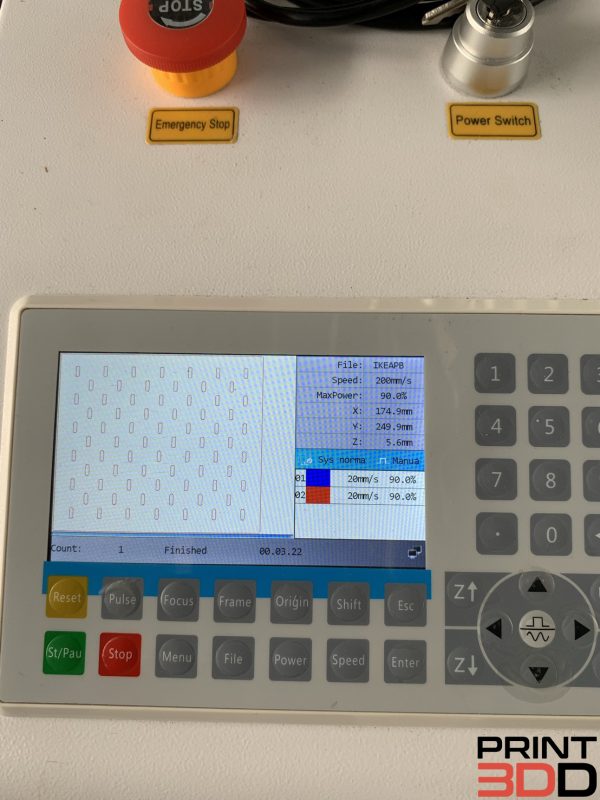

Read memory File to laser cutting machine

Save file จาก RD Works แล้วนำไปเข้าที่เครื่อง Laser cutting Machine (Ray13) เช็คความถูกต้องของไฟล์ และเช็คการตั้งค่าความเร็ว ความแรงของเลเซอร์ครับ

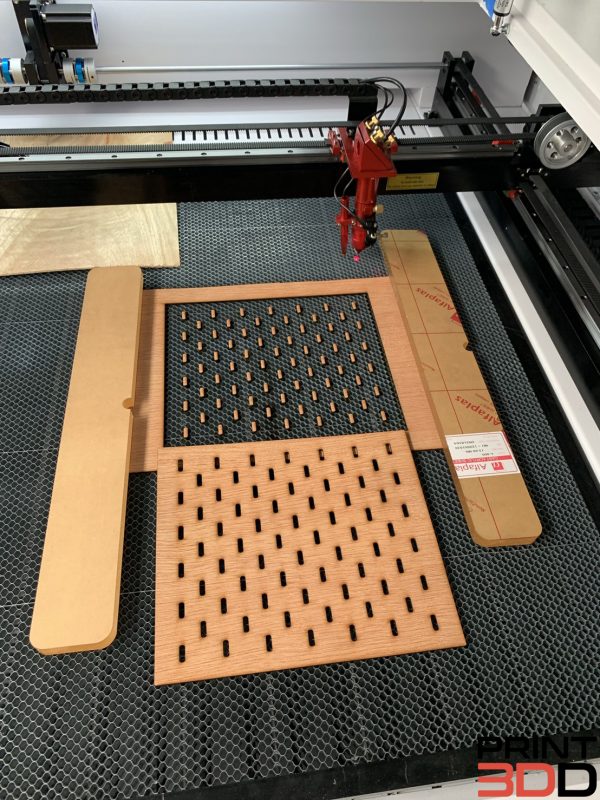

After Cutting from Laser Machine



ผลงานหลังจากตัดด้วยเครื่อง RAY 13 ครับ สวย คม ตามที่เราออกแบบมาเลยครับ

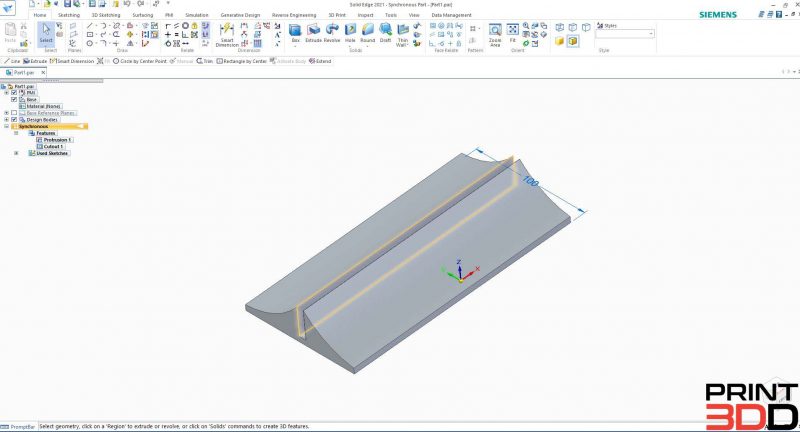

Design base Peg board on Solid Edge Programme

หลังจากที่เราตัดตัวบอร์ดกันเสร็จไปแล้ว เราจะออกแบบฐานวางตัวบอร์ดโดยเราจะออกแบบให้ใช้งานง่าย สามารถตั้งบนโต๊ะได้ ขนาดไม่เล็กไม่ใหญ่เกินไป ขนย้ายได้สะดวก สามารถรับน้ำหนักของตัวแขวนที่จะมาใส่ที่บอร์ดได้ เราจะออกแบบในโปรแกรม Solid Edge ครับ

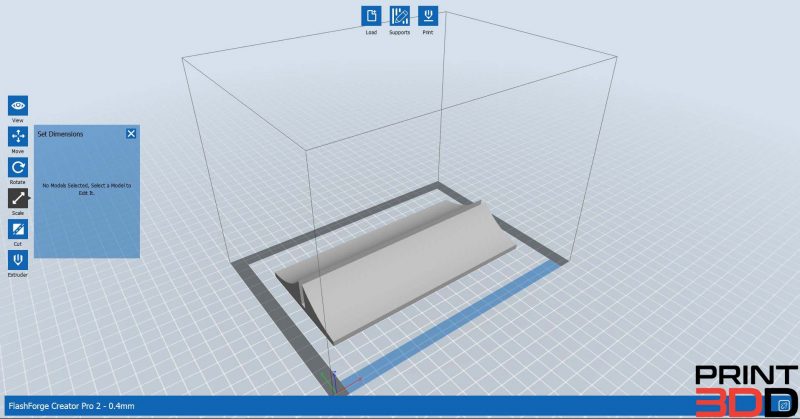

Import file to Flashprint Programme (3D Printer) with Creator pro 2 Machine

นำไฟล์ที่ได้จากที่เราออกแบบจาก Solid Edge เป็นนามสกุล .STL เพื่อไปพิมพ์บนเครื่องพิมพ์ 3 มิติรุ่น Creator Pro 2

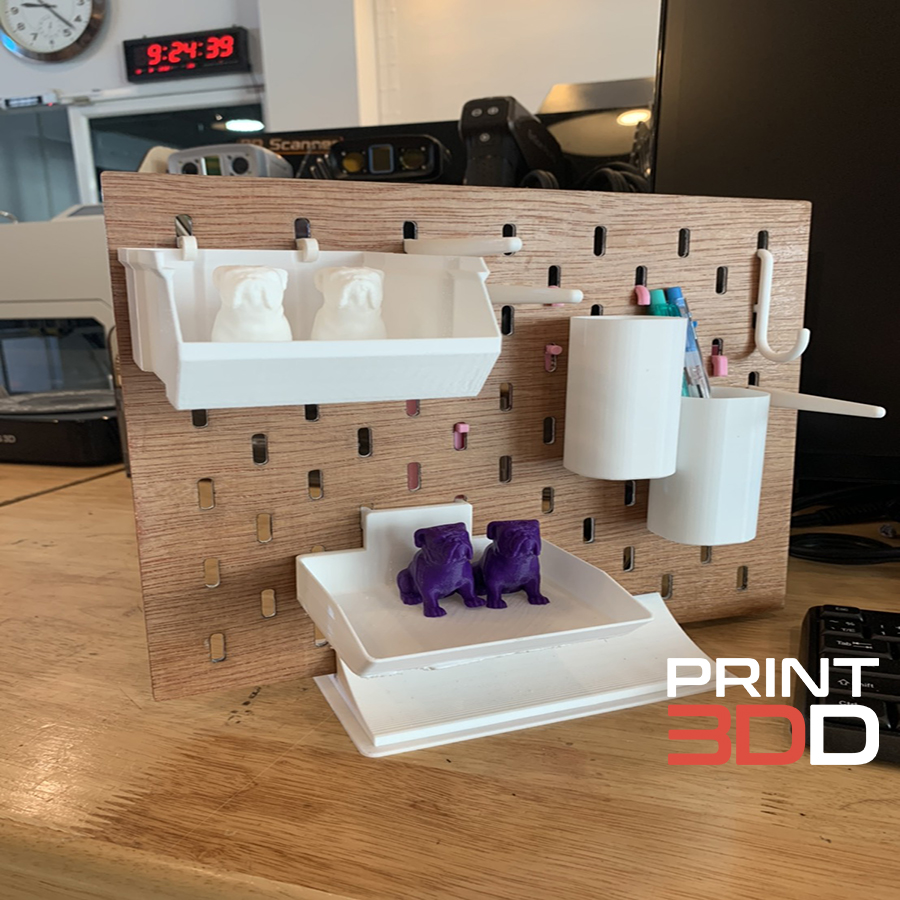

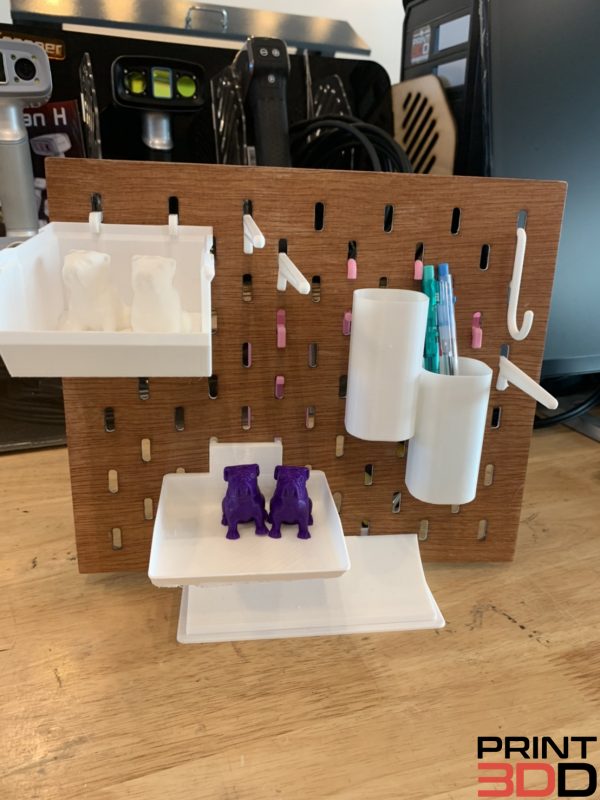

Peg Board stand Finished

นำมาประกอบกันครับ ส่วนฐานและตัวบอร์ดสามารถเข้ากันได้ดี ส่วนอุปกรณ์ต่างๆที่ใช้ในการแขวนนั้นเพื่อนๆ สามารถตกแต่งได้ตามใจชอบ เลือกโมเดลได้ฟรีที่ www.thingiverse.com แล้วนำมาปริ้นกันครับ

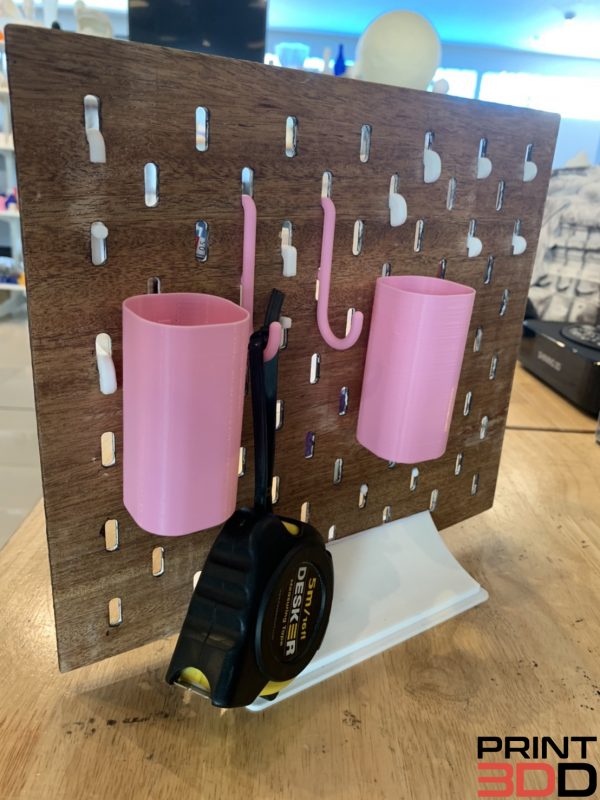

Peg Board stand Finished

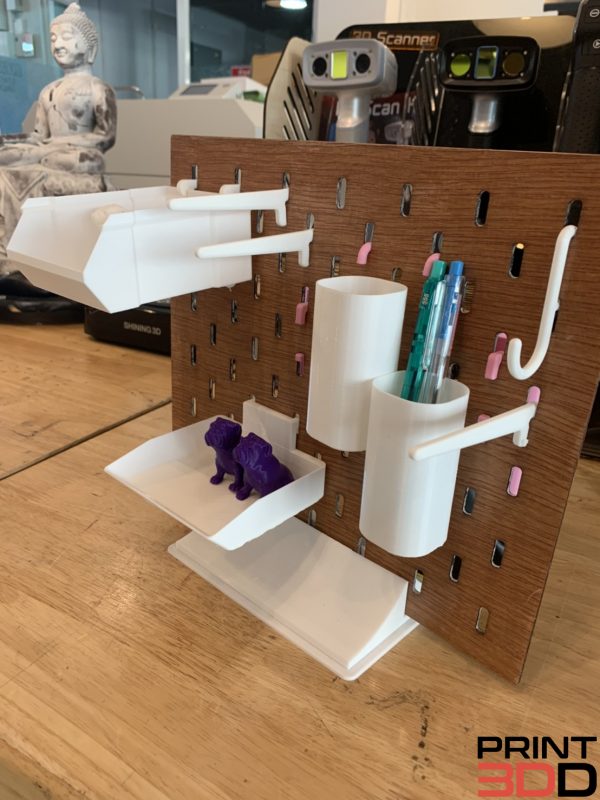

Peg Board stand Finished

เพื่อนๆชาว Print3dd เป็นอย่างไรกันบ้างครับสำรับ Peg board ไม่ยากเลยใช่ไหมครับ ลองไปทำกันดู หรือจะไปปรับแต่ง ตกแต่งบอร์ดต่างๆได้ตามใจชอบเลยครับ 😀
