ทาง SHINNING 3D ประกาศอัพเดทซอฟต์แวร์เวอร์ชั่นใหม่สำหรับ Solid Edge 2020 ตามหัวข้อเรื่องที่ได้ระบุไว้ข้างต้นโปรแกรม Solid Edge ได้เพิ่มเติมงานด้าน Reverse Engineering ให้มีลูกเล่นและสะดวกสบายมากยิ่งขึ้นในที่นี้เราจะมาแนะนำฟังก์ชั่นใหม่ๆ ที่ถูกเพิ่มเติมและปรับปรุงเข้ามาให้ได้รับชมกันครับ

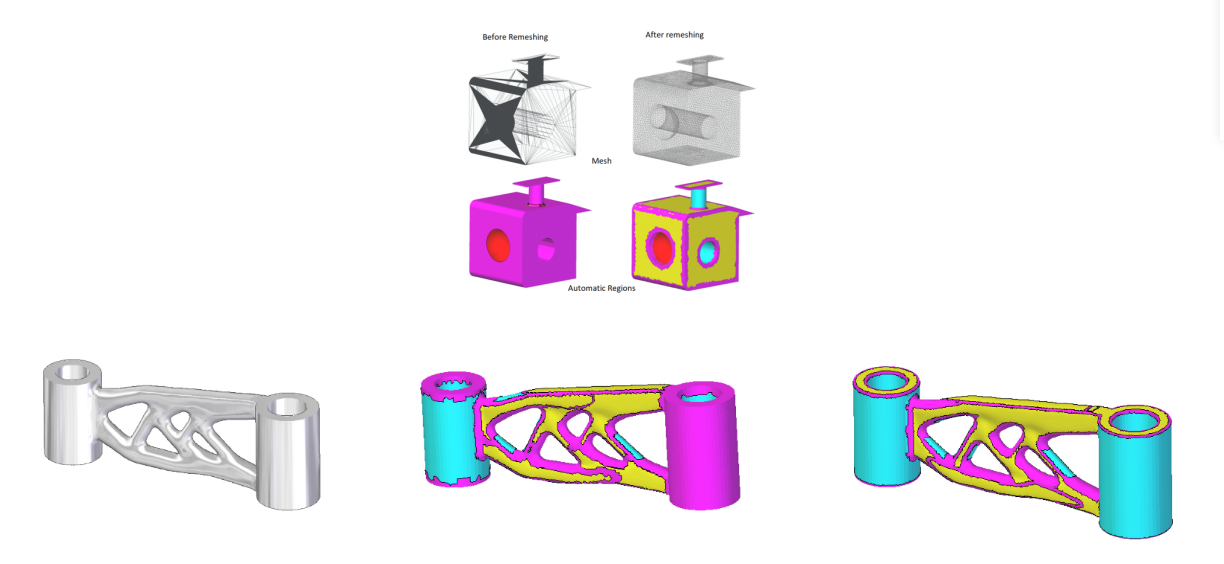

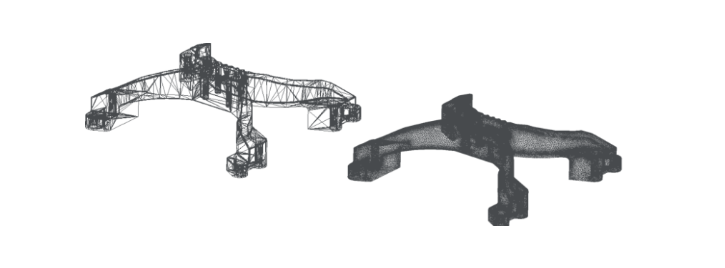

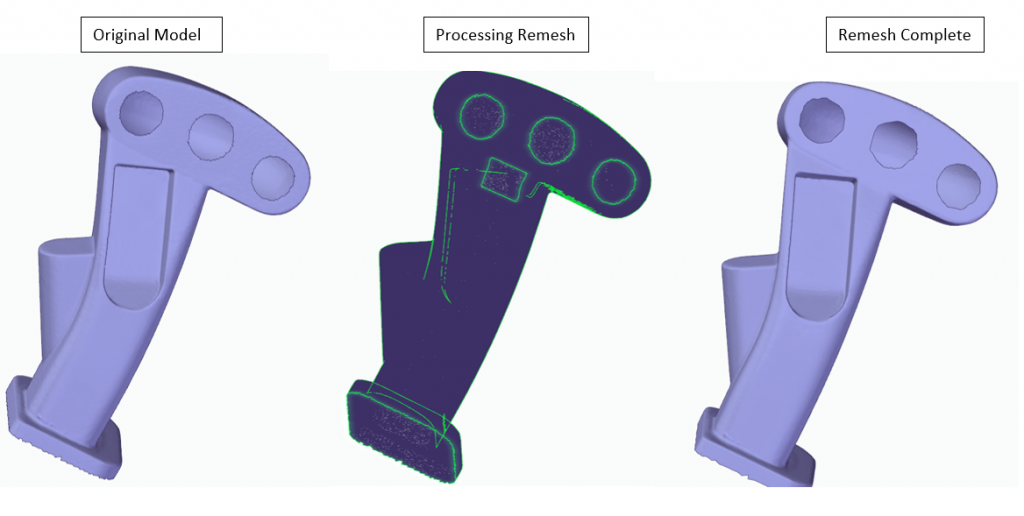

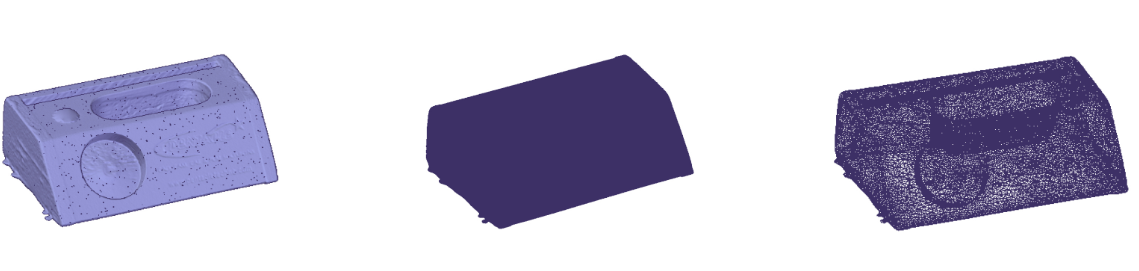

– ฟังก์ชั่น “Remesh” ปรับแต่ง Polygons ของชิ้นงานเพื่อรักษารูปร่างของแบบชิ้นงาน (คล้ายๆกับการลด Noise ของชิ้นงานเพื่อให้ความคมของขอบความเว้าและส่วนต่างๆดีขึ้น) จากงานจะเห็นได้ว่ามุมของชิ้นงานและส่วนต่างๆ เช่นขอบหรือวงกลมจะมีความคมชัดขึ้น – นอกเหนือจากการ Remesh แล้วยังมีข้อดีที่แฝงมาด้วยอีกนั้นคือเมื่อ Polygons ของชิ้นงานนั้นมีจำนวนที่น้อยลงแล้วทำให้ไฟล์งานของคุณนั้นมีขนาดไฟล์ที่ลดลงไปด้วย แต่ประการนั้นเราก็ไม่ควรที่จะลดจำนวน Polygons มากจนเกินไปเพราะจะทำให้ชิ้นงานบางส่วนผิดเพี้ยนได้ครับ

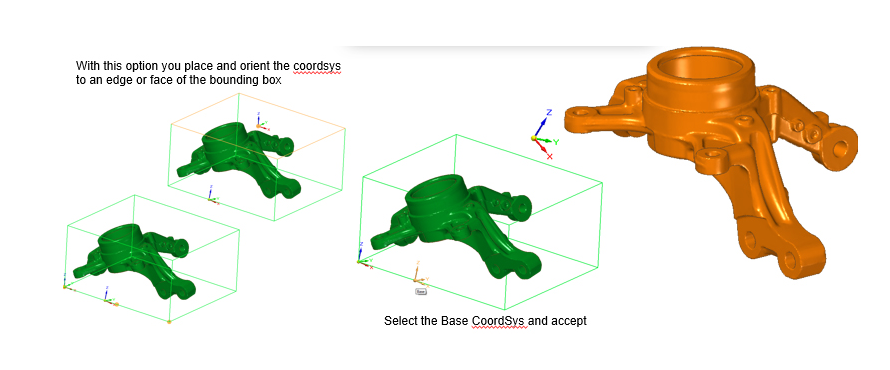

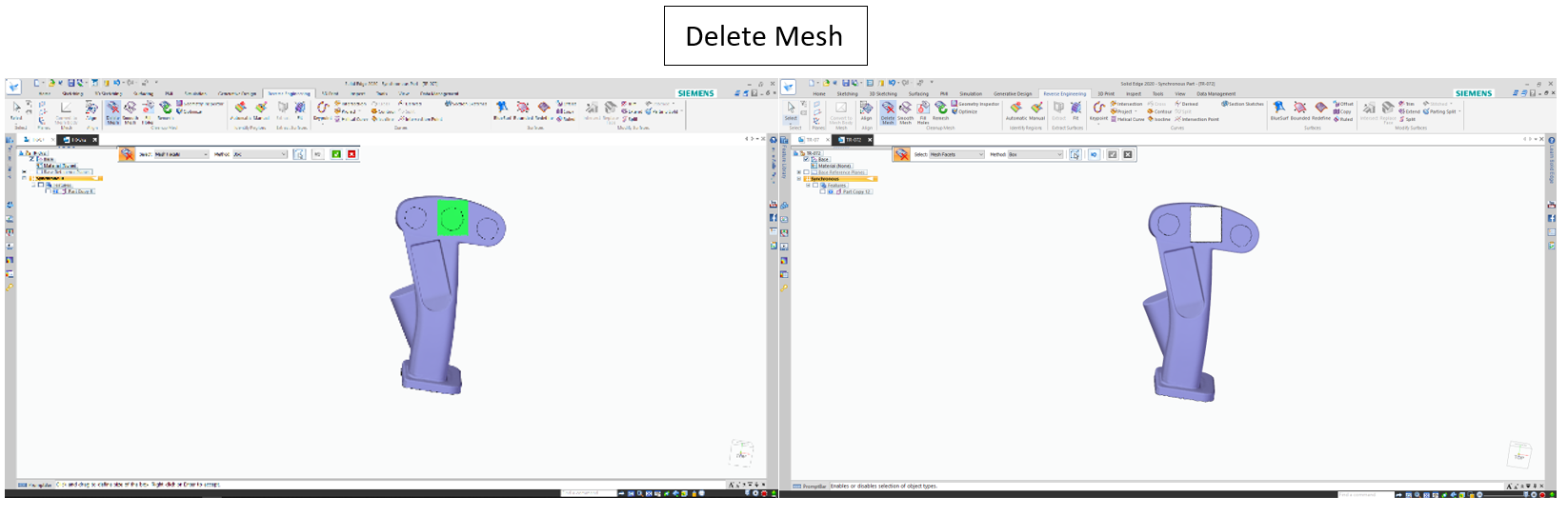

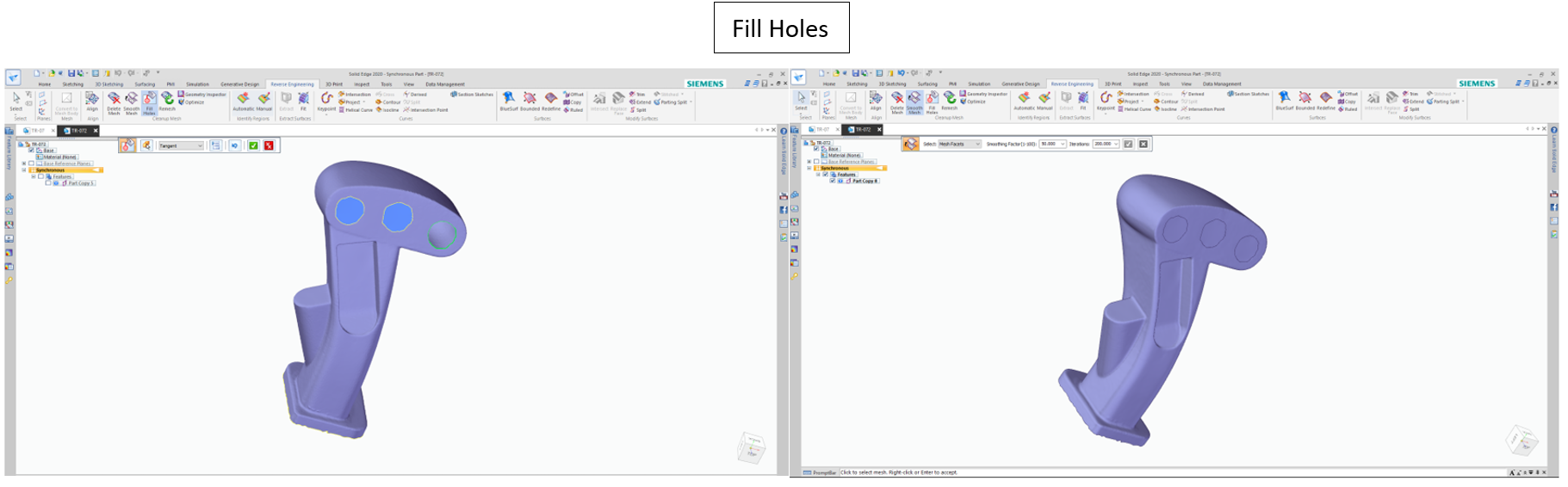

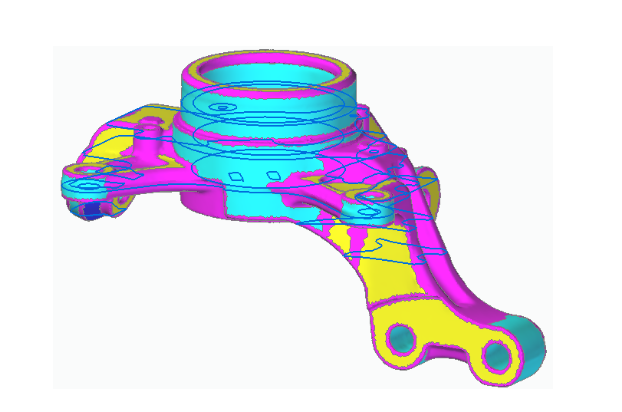

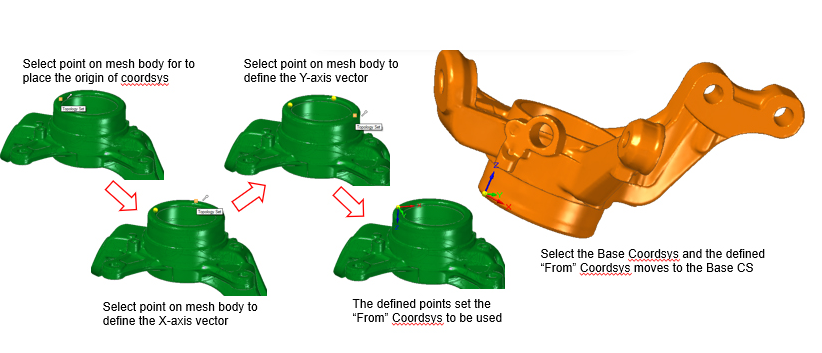

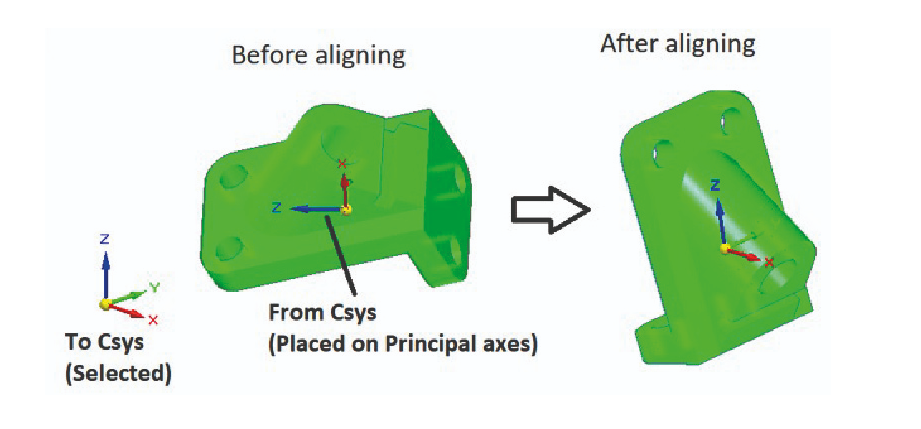

– ฟังก์ชั่น “Automatic Regions” เป็นโหมดการระบายเพื่อสร้าง Plane ให้กับชิ้นงานทาง Solid Edge 2020 ได้ปรับปรุงระบบอัตโนมัติการระบายเข้ามาให้ดียิ่งขึ้น โดยที่โปรแกรมจะคำนวณพื้นผิวและส่วนใกล้เคียงความเป็นไปได้ต่างๆเช่น วงกลม , สี่เหลี่ยม , ทรงกระบอก และอื่นๆ ได้ดียิ่งขึ้นกว่าเดิม – ฟังก์ชั่นFill Holes” , “Smooth Mesh” , “Delete Mesh” อัพเดทมาล้ำยิ่งขึ้นให้สามารถแก้ไขปิดรอยรั่วทำชิ้นงานให้ดูสมูทและสามารถเลือกและลบส่วน ที่ไม่ต้องการออกได้ และในที่สุดโปรแกรม CAD ก็สามารถเข้า Origin ของชิ้นงานที่เป็นไฟล์ .STL ได้แล้วครับ – ฟังก์ชั่นที่ถือว่าเป็นปัญหามาตลอดในตอนนี้ Solid Edge 2020 เติมเต็มส่วนนี้ให้แล้วครับกับ “Align” สิ่งนี้เป็นสิ่งแรกที่ควรทำกับชิ้นงานที่จะทำการ Reverse เลยครับ “Align” เป็นการดึงให้ชิ้นงานเข้าสู่แกน XYZ ตามที่เราต้องการเพื่อให้การทำงานที่กระทำบนตัวชิ้นงานทำได้ง่ายขึ้นเช่น 1. การ Preview งานในมุมต่างๆ 2. การสร้าง Plane จาก Origin ไปที่ชิ้นงาน 3. การวัดชิ้นงานในส่วนต่างๆ ควรเริ่มจาก Origin เรามาดูการดึงชิ้นงานเข้าสู่ Origin ในแบบต่างๆกันครับ – ดึงชิ้นงานเข้าแกนหลักของ Origin ไปแนบที่ผิวของชิ้นงาน – นำชิ้นงานเข้าสู่ Origin โดยอ้างอิงจาก Boundary Box – นำชิ้นงานเข้าสู่ Origin โดยอ้างอิงจากส่วนต่างๆของชิ้นงานเฉพาะส่วนเรขาคณิต – ฟังก์ชั่น “Section Sketches” มีประโยชน์ในการสร้างภาพร่างของส่วนแนบไปที่พื้นผิวของชิ้นงานซึ่งสามารถใช้สำหรับการสร้างผิวหรือโครงสร้าง B-rep โดยใช้คำสั่งเช่น BlueSurf, Sweep, Extrude และอื่น ๆ ที่อ้างอิงมาจาก Line, Arc Circle หรือ Ellipse โปรแกรมจะคำนวณ Section Line กับชิ้นงานให้โดยอัตโนมัติทันทีโดยชิ้นงานดังกล่าวจำเป็นที่จะต้องสมบูรณ์ระดับนึง หลังจากที่ได้ Section Line แล้วผู้ใช้ก็สามารถสร้างผิวงานเพิ่มความหนาได้ตามต้องการ *นอกเหนือจากนี้โปรแกรม Solid Edge 2020 ยังมีฟังก์ชั่นอีกหลายอย่างที่น่าสนใจและทางเรา PRINT3DD จะมาอัพเดทข่าวสารและการอัพเดทโปรแกรม Solid Edge จากเดิมเฉพาะผลิตภัณฑ์ของทาง Shinning 3D ให้ทราบกันต่อในคราวหน้านะครับ*
