ปรับความสูงเลเยอร์ช่วยลดการใช้ support ได้อย่างไร

ปรับความสูงเลเยอร์ช่วยลดการใช้ support ได้อย่างไร

ไม่อยากสร้าง support เยอะ มีอะไรช่วยได้บ้าง



เมื่อในโมเดลมีส่วนที่เป็น overhang ก็หมายถึง support ต้องมา แต่ถ้า Overhang ไม่มากนัก เราก็มีวิธีเลี่ยงการสร้าง support ได้เหมือนกัน ก่อนอื่นมาทำความเข้าใจก่อนว่าทำไม Overhang ทำให้เกิดความเสียหายกับโมเดลของเราได้อย่างไร

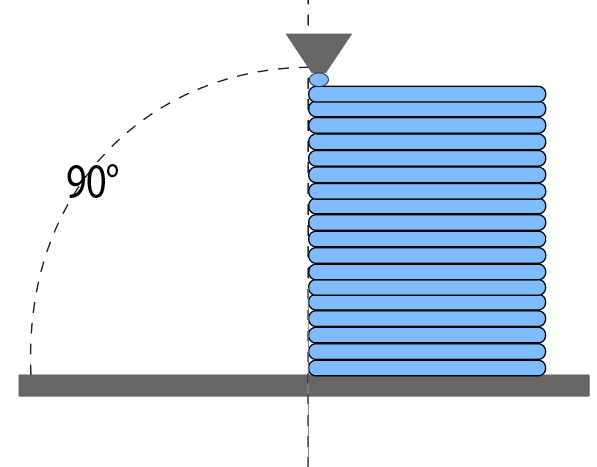

เมื่อเรางานที่พิมพ์ขึ้นรูปในแนวดิ่งมันก็จะไม่มีปัญหาใดๆ เลย เลเยอร์บนก็จะซ้อนอยู่บนเลเยอร์ก่อนหน้าพอดี แต่พอเริ่มมีความเอียง ขอบเลเยอร์จะเลื่อนออกไปจากเลเยอร์ก่อนหน้านั้น ทำให้บางส่วนของเส้นที่ฉีดออกมาจะยื่นไปในอากาศ

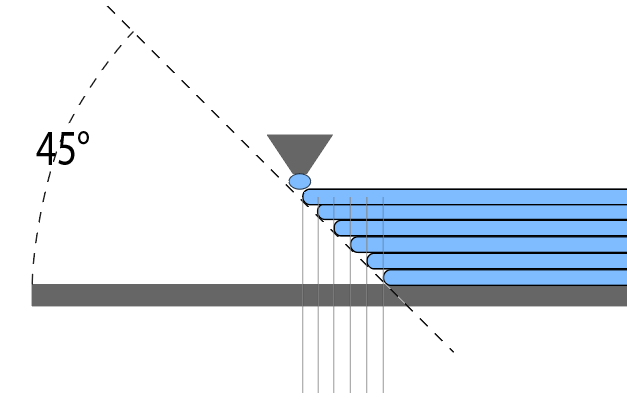

เมื่อมันเริ่มเอียงมากขึ้นเส้นที่ฉีดออกมาก็อาจจะไม่ได้วางอยู่บนเลเยอร์ก่อนหน้านั้นเลย แต่เป็นการฉีดไปบนอากาศ มันจึงถูกแรงโน้มถ่วงของโลกดึงให้ตกลงมาบนพื้น งานเราก็จะเสียหายซึ่งถึงตรงนี้เราต้องสร้าง support ขึ้นมารับแล้ว

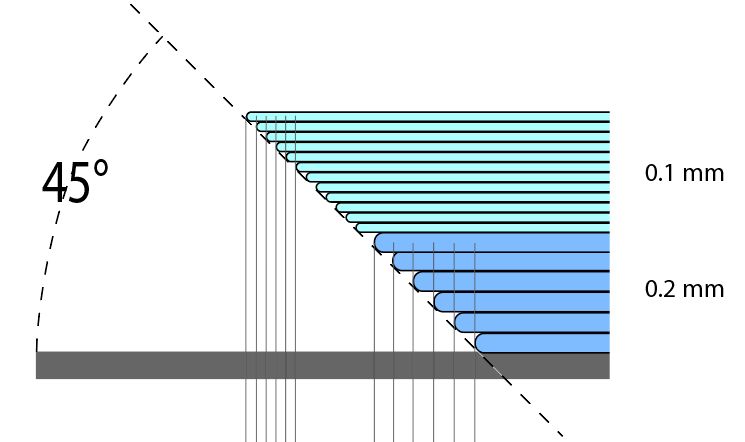

จะเห็นว่าเลเยอร์ที่บางกว่าจะทำให้การยื่นออกไปในอากาศของแต่ละเลเยอร์น้อยลง ทำให้เราพิมพ์งานที่มี overhang ได้สวยกว่า ปัญหาน้อยกว่า

ในโปรแกรม FlashPrint สามารถพิมพ์งานแบบกำหนดความสูงเลเยอร์ไม่คงที่ได้ เราจึงกำหนดให้ในส่วนที่มี overhang มีความสูงเลเยอร์น้อย ๆ เพื่อช่วยเรื่อง Overhang ได้ วิธีทำก็ไม่ยาก ขั้นตอนมีดังนี้

  1. ก่อนอื่นต้องเปลี่ยนเมนูการพิมพ์จาก Basic Mode ให้เป็นแบบ Expert Mode ก่อนโดยใช้คำสั่ง File>Preferences>Print>Printing window type เปลี่ยนจาก Basic เป็น Expert Mode

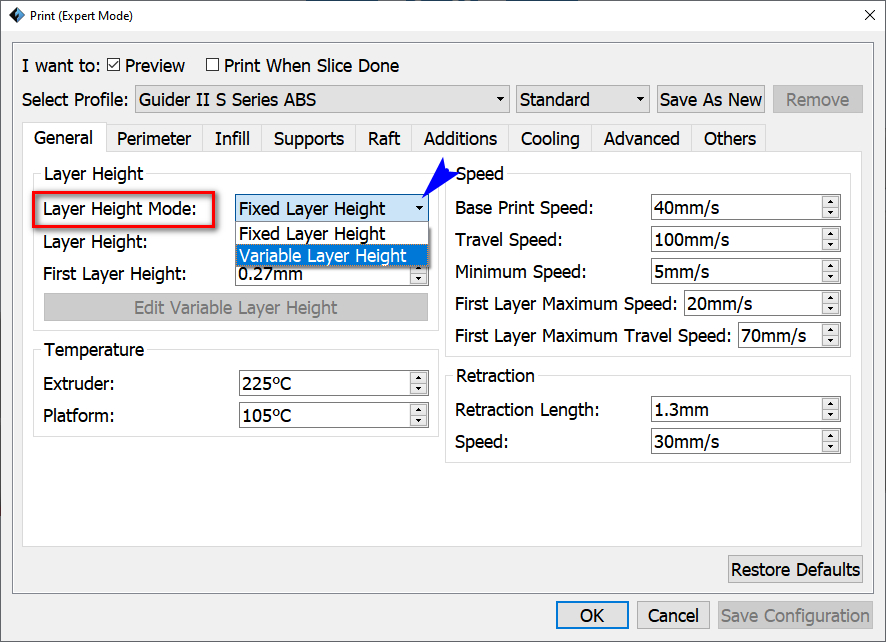

  2. เมื่อสั่งพิมพ์จะเห็นหน้าต่างการตั้งค่าการพิมพ์แบบนี้

    ให้กดตัวเลือกในหัวข้อ Layer Height Mode แล้วเลือกเป็น Variable Layer Height จะเห็นว่าแถบ Edit Variable Layer Height จะเปลี่ยนเป็นสีเข้มให้กดเลือกได้
  3. เมื่อกดเข้าไปแล้วจะมีหน้าต่างใหม่แบบนี้

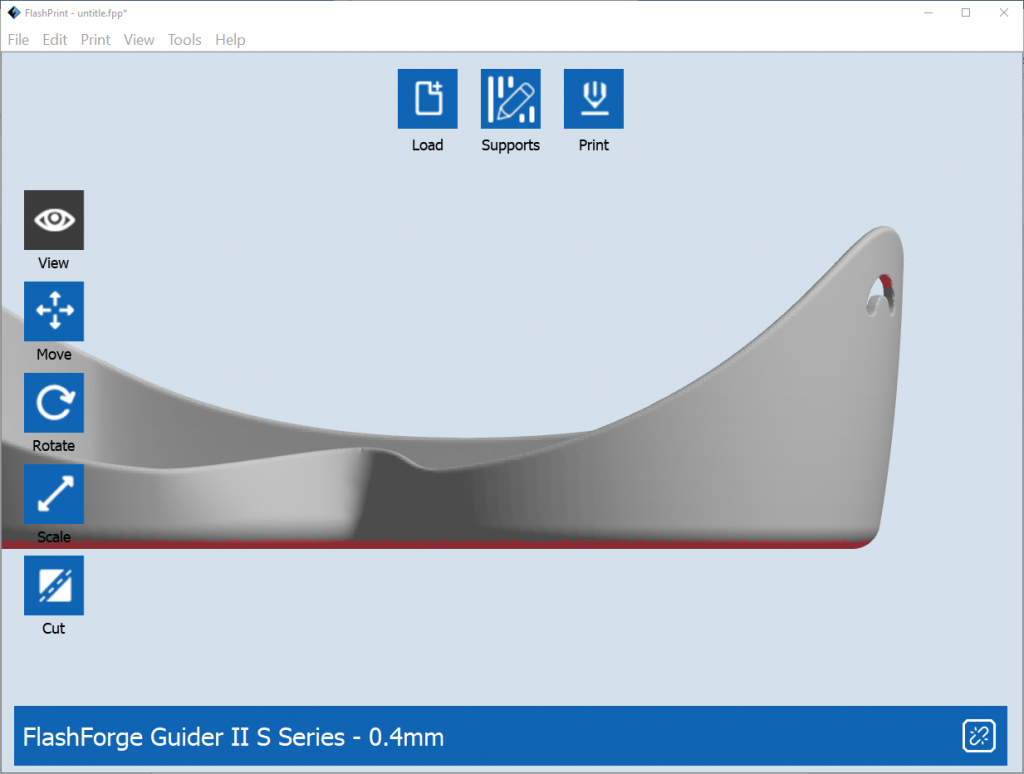

    ตำแหน่งที่จะเปลี่ยนความสูงเลเยอร์อ้างอิงจากตำแหน่งที่เป็นสีแดง (overhang)

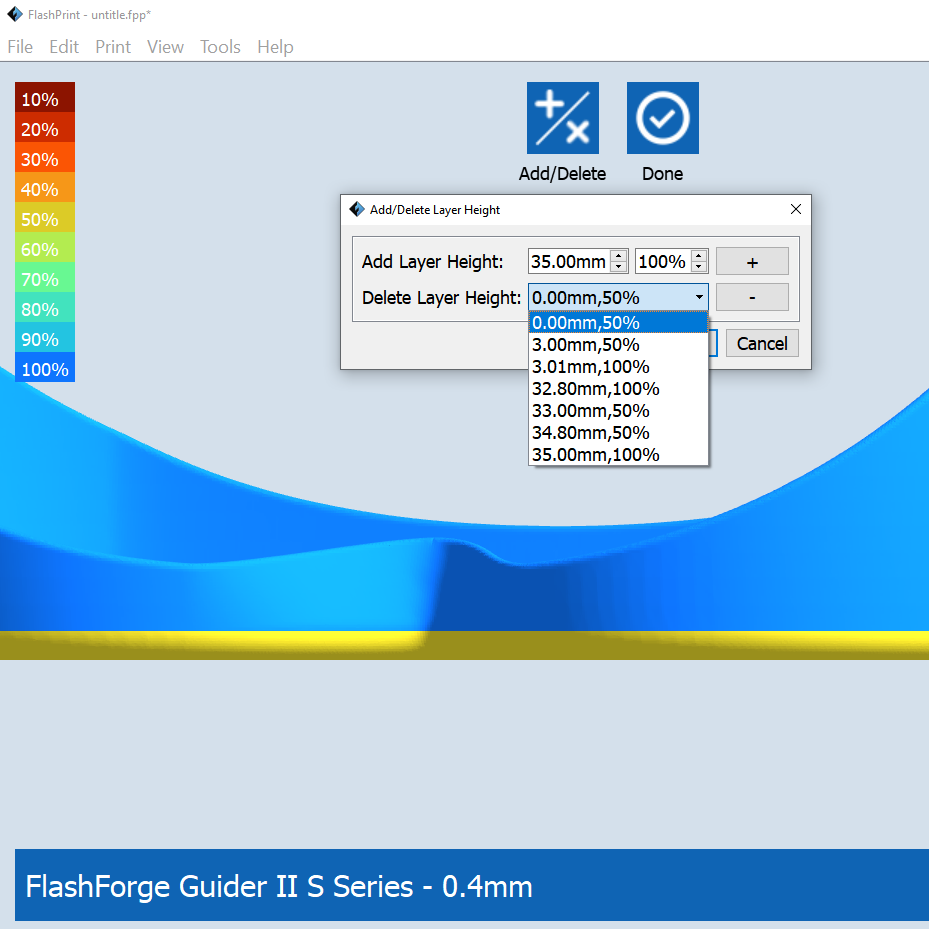

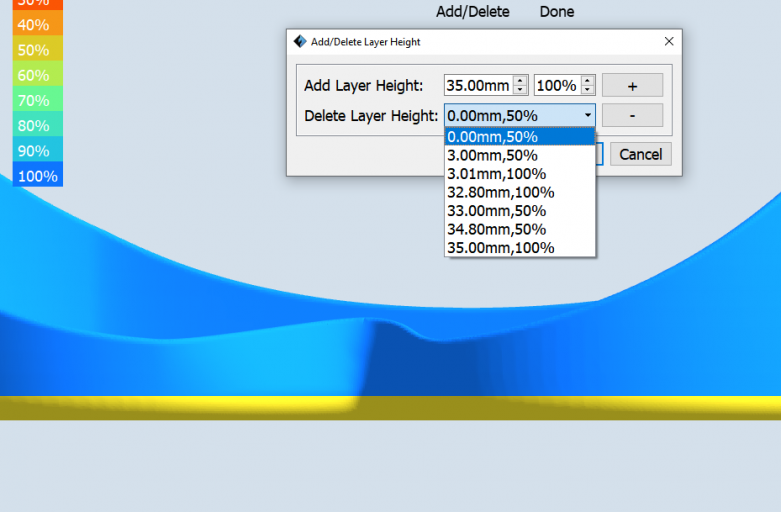

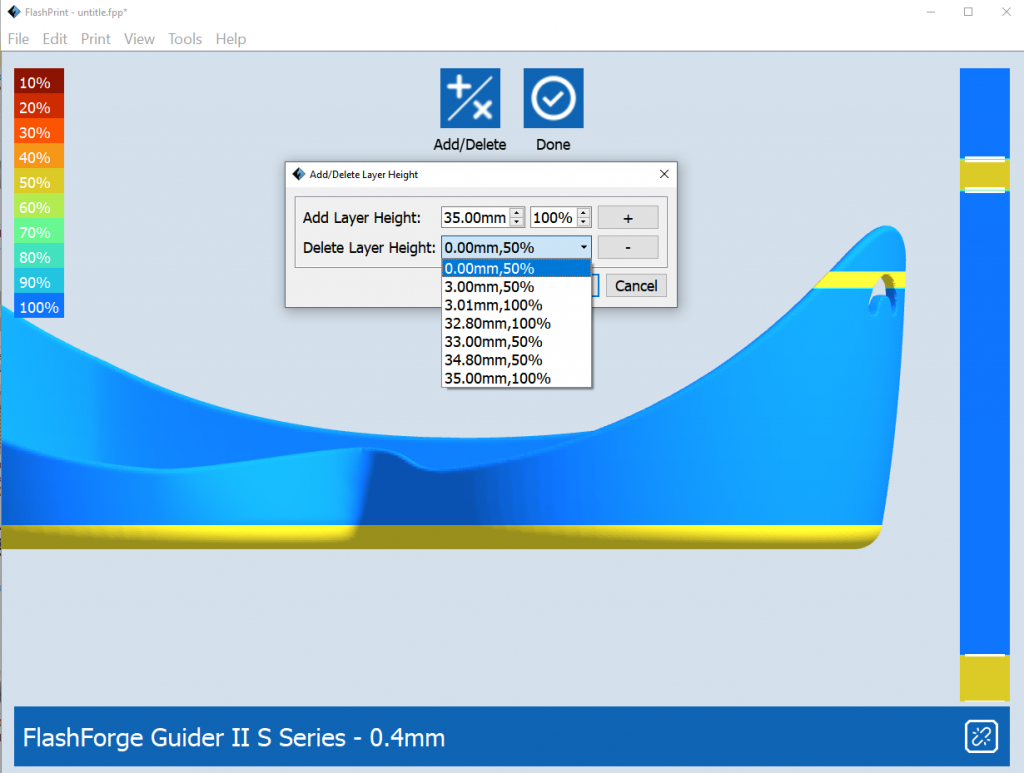

    สามารถกดปุ่ม +/X เพื่อกำหนดตำแหน่ง เช่นกำหนดที่ 3.0 มม. ให้ลดความสูงเลเยอร์ลง 50% หากเราตั้งค่ามาตรฐานไว้ที่ 0.2 มม. ก็จะเหลือ 0.1 มม. หรืออาจกำหนดโดยใช้เมาส์ลากไปตามแท่งสีน้ำเงินด้านขวา แล้วคลิกเม้าส์ปุ่มขวาเพื่อระบุตำแหน่งก็ได้
    สามารถกำหนดได้หลายตำแหน่ง ตามต้องการ เมื่อกำหนดเรียบร้อยแล้วก็กดปุ่ม Done แล้วกลับไปตั้งค่าอื่น ๆ ต่อไป

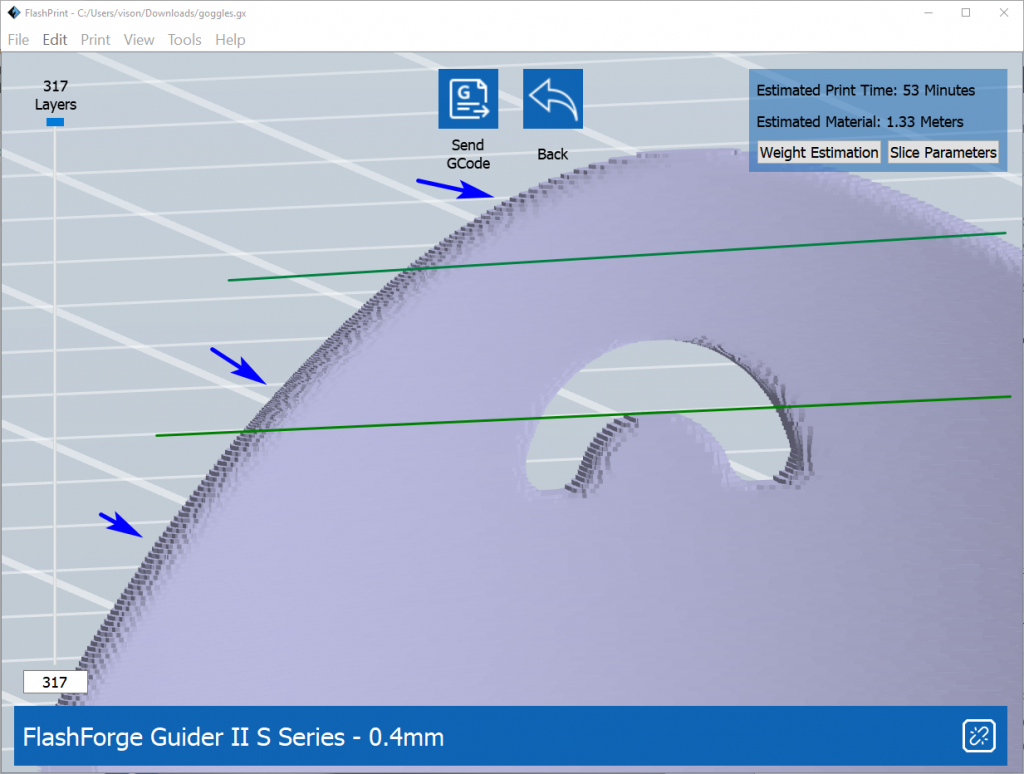

  4. เมื่อลอง slice ดูจะเห็นเลยว่าเลเยอร์จะมีความสูงต่างกันตามที่ตั้งค่าไว้ ตามที่ลูกศรชี้

เพียงเท่านี้เราก็กำหนดความสูงเลเยอร์ที่ต้องการได้แล้ว
