Laser cut ผึ้งน้อยกลอยใจ จาก Ray6

Laser cut ผึ้งน้อยกลอยใจ จาก Ray6

ผึ้งน้อยกลอยใจ จากงาน Laser Cutting ที่เฉียบคมดั่งใบมีดโกน จากเครื่อง Ray6 เครื่อง Laser Cutting&Engraving ของทาง 3DD ทำโมเดลออกมาได้สวยงาม โดยใช้อะคลิลิกใสสีส้ม ทำให้การส่องของแสงสวยขึ้นไปอีก รอบนี้มาในหัวข้อโปรเจคสัตว์โลกน่ารัก ผึ้งน้อย เป็นไฟล์ที่โหลดมาได้ เห็นว่าน่าสนใจและน่าจะเป็นประโยชน์ เลยนำมาตัดให้ทุกท่านดูกัน!!!

เริ่มต้นจากไฟล์เส้น Vector สามารถหาโหลดฟรีได้จาก www.thingiverse.com และค้นหาคำว่า Laser cut ก็จะมีไฟล์มากมายให้เลือกโหลดมาลองใช้กัน

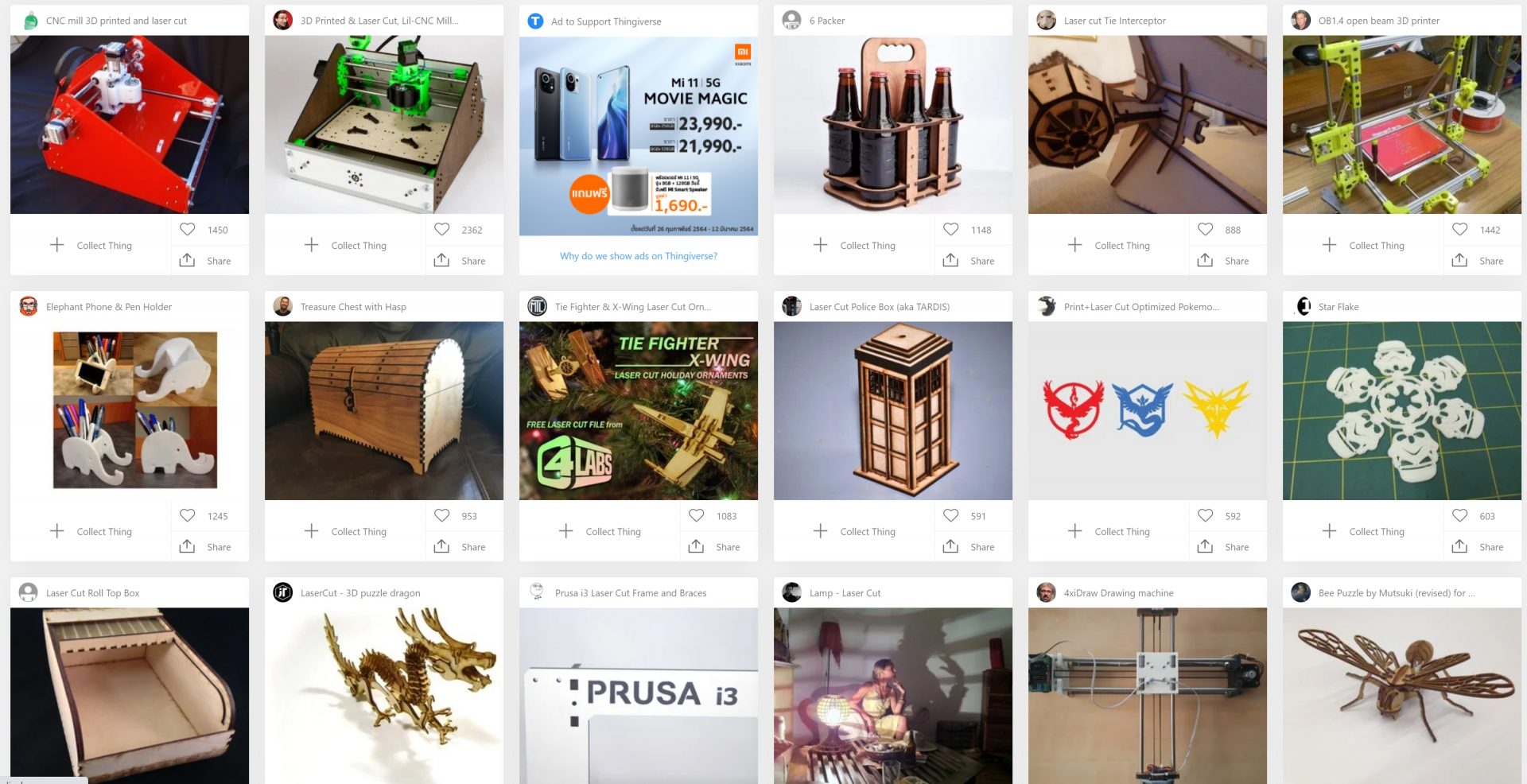

หน้าตาเว็บไซต์ Thingiverseโดยส่วนมากมักจะเป็นไฟล์ Ai. (ซึ่งต้องใช้กับโปรแกรม Adobe illustrator เท่านั้น) หรือ Svg. ซึ่งเป็นไฟล์เส้น Vector สามารภนำไปใช้งานได้เลยหรือเข้าโปรแกรมเพื่อปรับแต่งได้สบายๆ

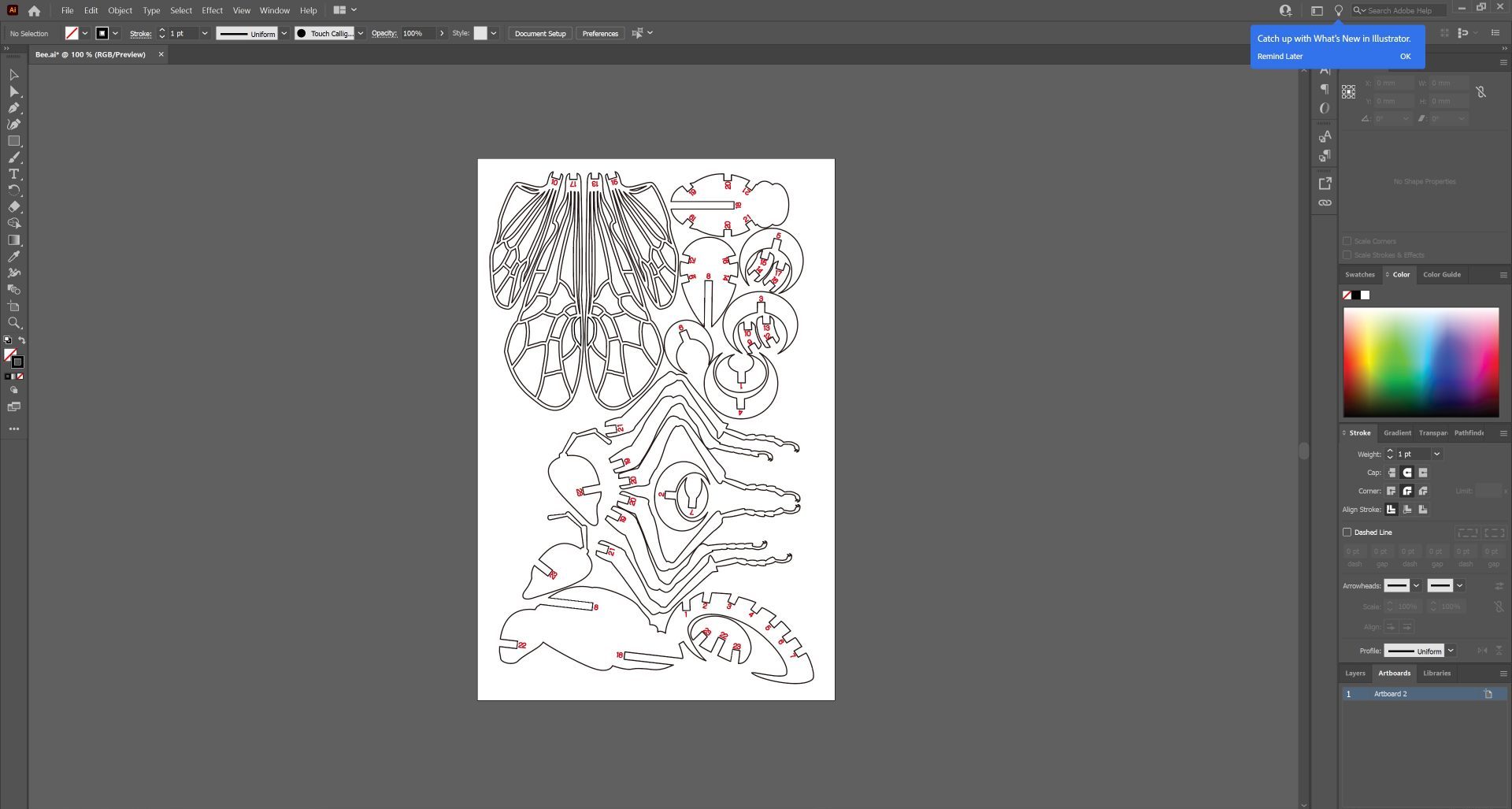

ภาพ ไฟล์ที่โหลดมาแล้วเปิดใน Adobe Illustrator

โดยโปรเจคนี้เราเลือกตัวผึ้งมาเป็นงานเลเซอร์คัต ต่อประกอบ โดยไฟล์ที่ได้มามีการระบุจำแหน่งการต่อกันด้วยตัวเลข ทำให้การต่อชิ้นงานนั้นง่ายมากขึ้น

และรอบนี้เรายังคงใช้แผ่นอะคลิลิก ขนาด 3mm. ซึ่งพอดีกับไฟล์ที่ได้ในส่วนขอร่องต่อที่มีขนาด 3mm.เหมือนกัน ทำให้ไม่จำเป้นต้องแก้ไฟล์อีกรอบ^^

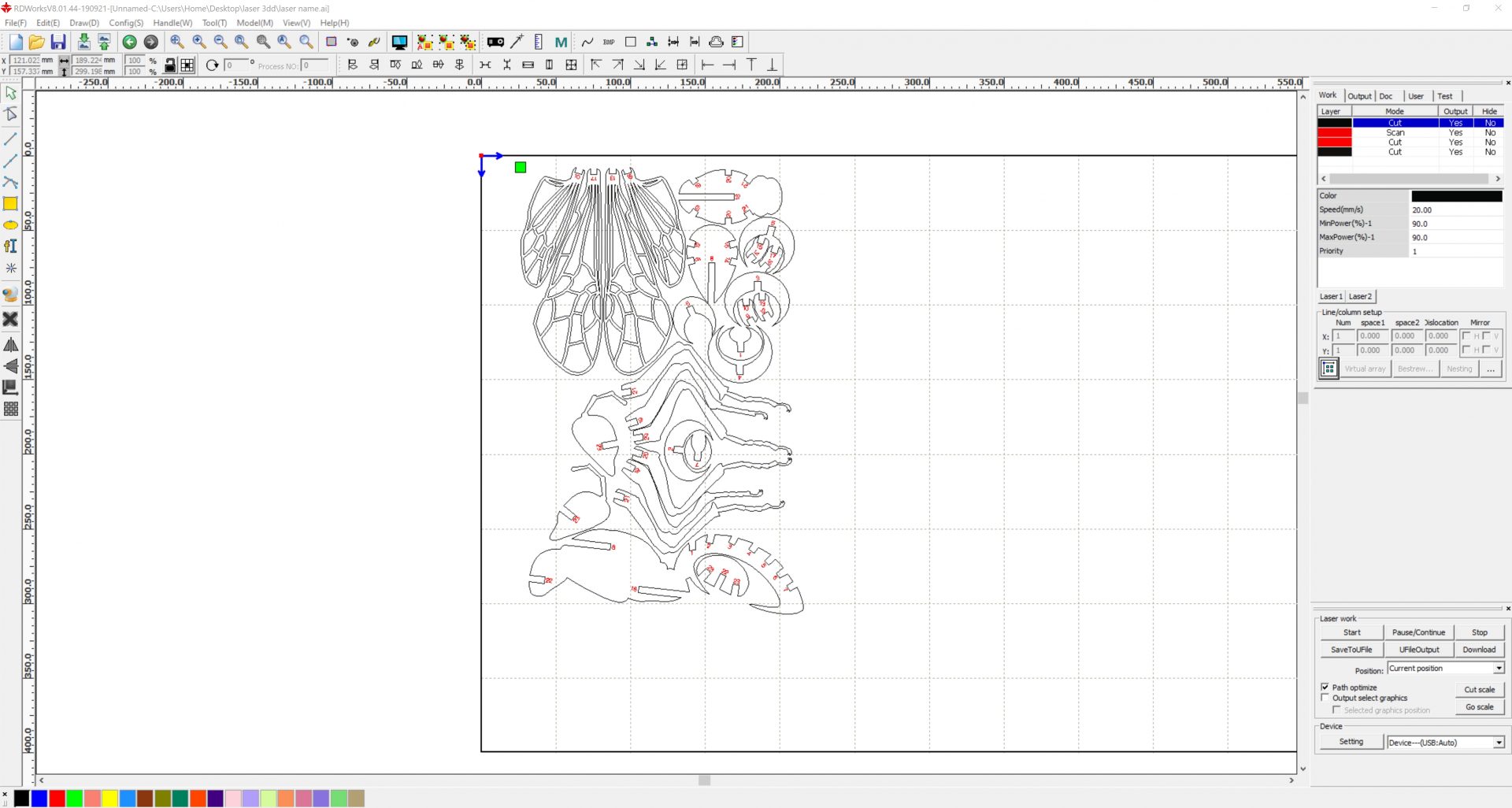

จากนั้นทำการเซฟไฟล์แล้วเอาเข้าโปรแกรม RD Work เพื่อทำการตั้งค่าการทำงาน

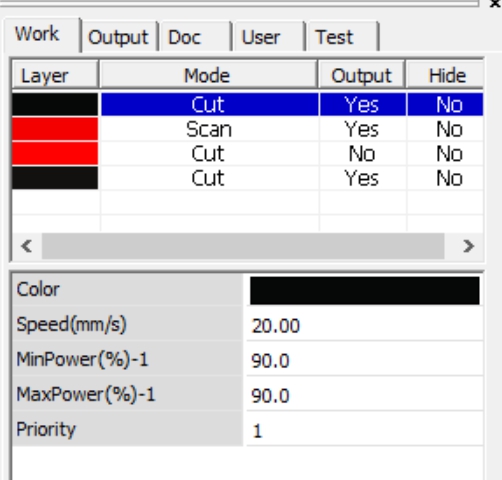

แล้วก็มาตั้งค่าความแรงของเลเซอณื และความเร็วในการเคลื่อนที่ยิงกันอีกที โดยควรตั้งค่าให้สัมพันธ์กันกับ Object นั้นๆ

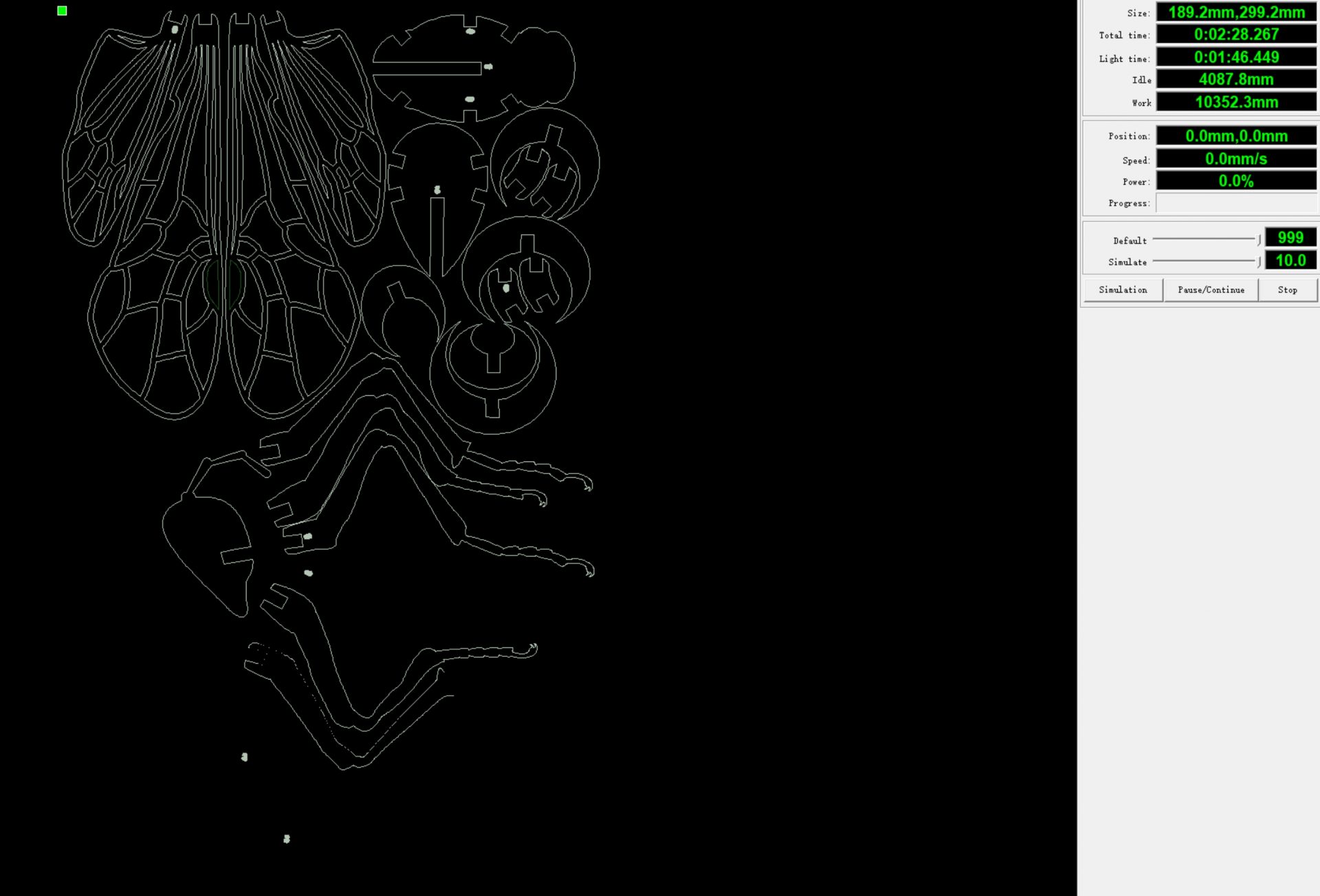

แล้วลอง Preview เร่งเวลา เพื่อดูว่าเราตั้งค่าถูกมั้ย หรือลืมส่วนไหนไปหรือเปล่า

จากนั้นก็เริ่มทำการเลเซอร์ได้เลย……

Laser Cutting & Engraving โดยโปรเจคนี้ทางเราใช้เครื่อง เลเซอร์คัต ระบบ Co2 เคลื่อนแนว XY อย่าง Ray6 สินค้าตัวใหม่ล่าสุดจากทางร้าน 3DD ซึ่งเป็นเครื่องเลเซอร์ที่มีคุณภาพดีตัดเฉียบคมและยังมีหน้าจอ LCD ในการใช้งานได้ ทำให้การทำงานสะดวกสามารถทำงานผ่าน USB ได้สบายๆ

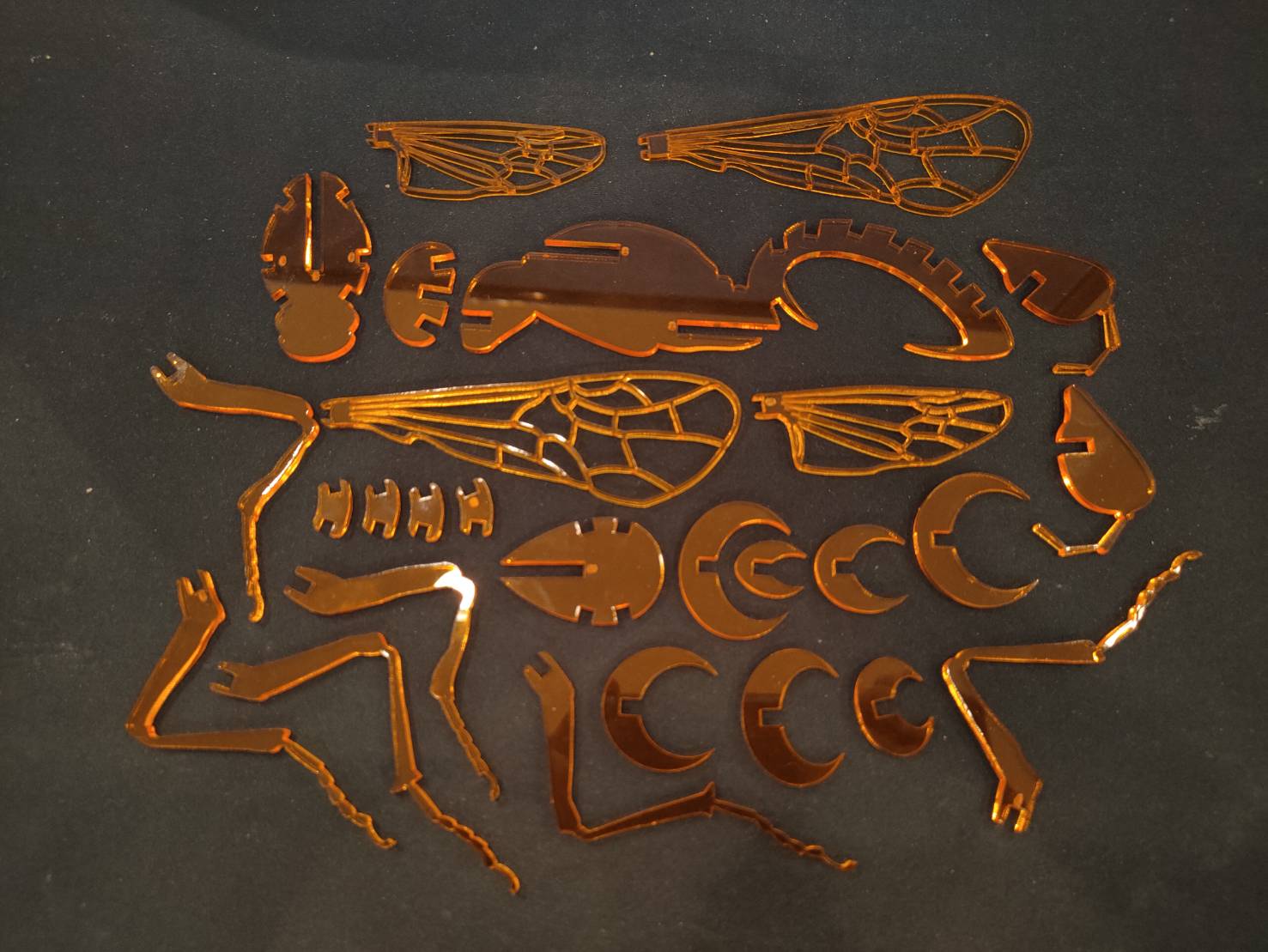

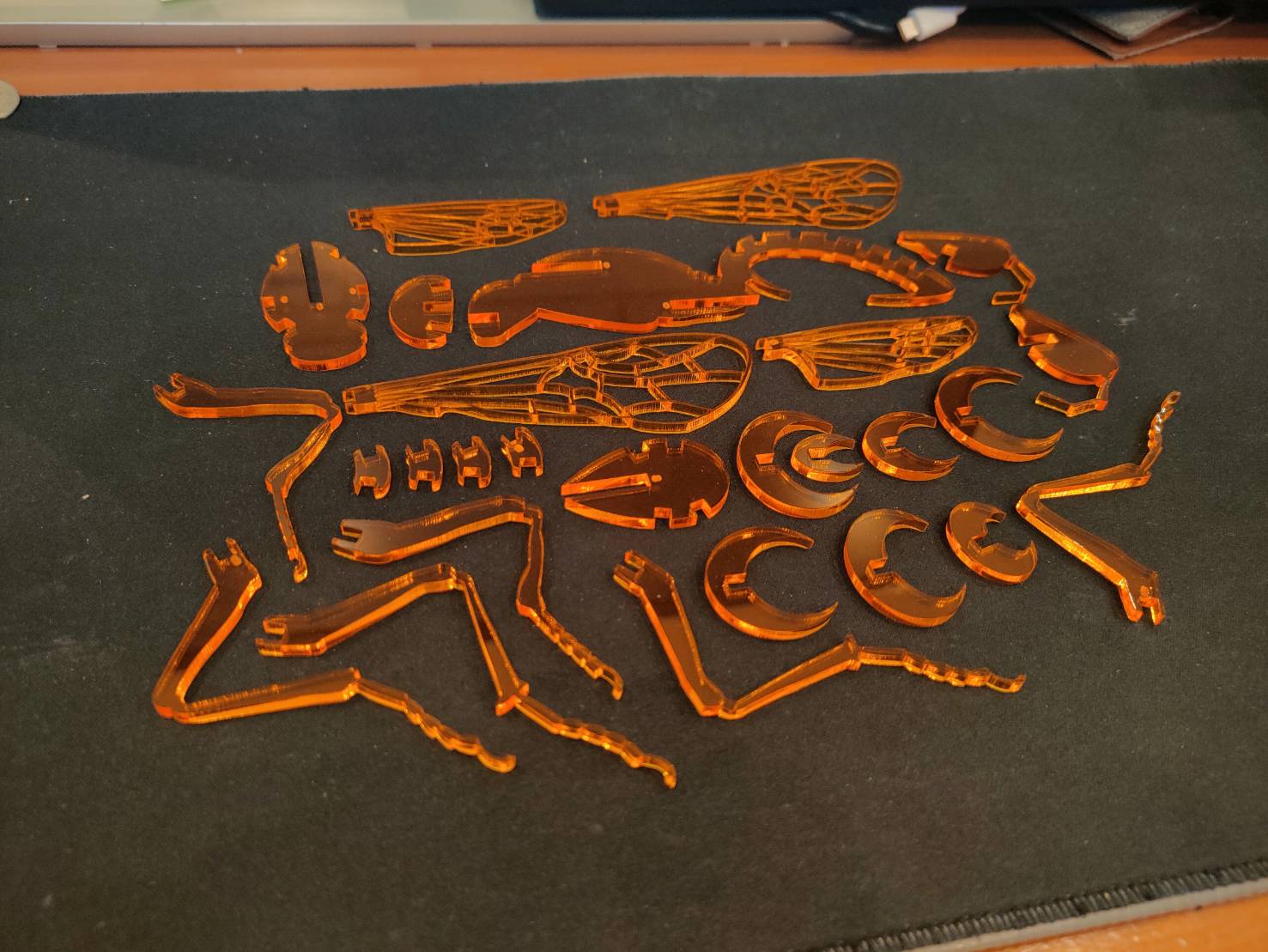

เมื่อเราทำการเลเซอณ์เสร็จเรียบร้อย ให้เอาชิ้นงานแต่ละส่วนมาวางเรียงกันก่อน เพื่อจัดให้เป็นระเบียบทำให้การต่อกันเป็นไปได้สะดวก และดูง่ายขึ้น และเป็นการเช็คอีกรอบว่าครบทุกชิ้นหรือไม่

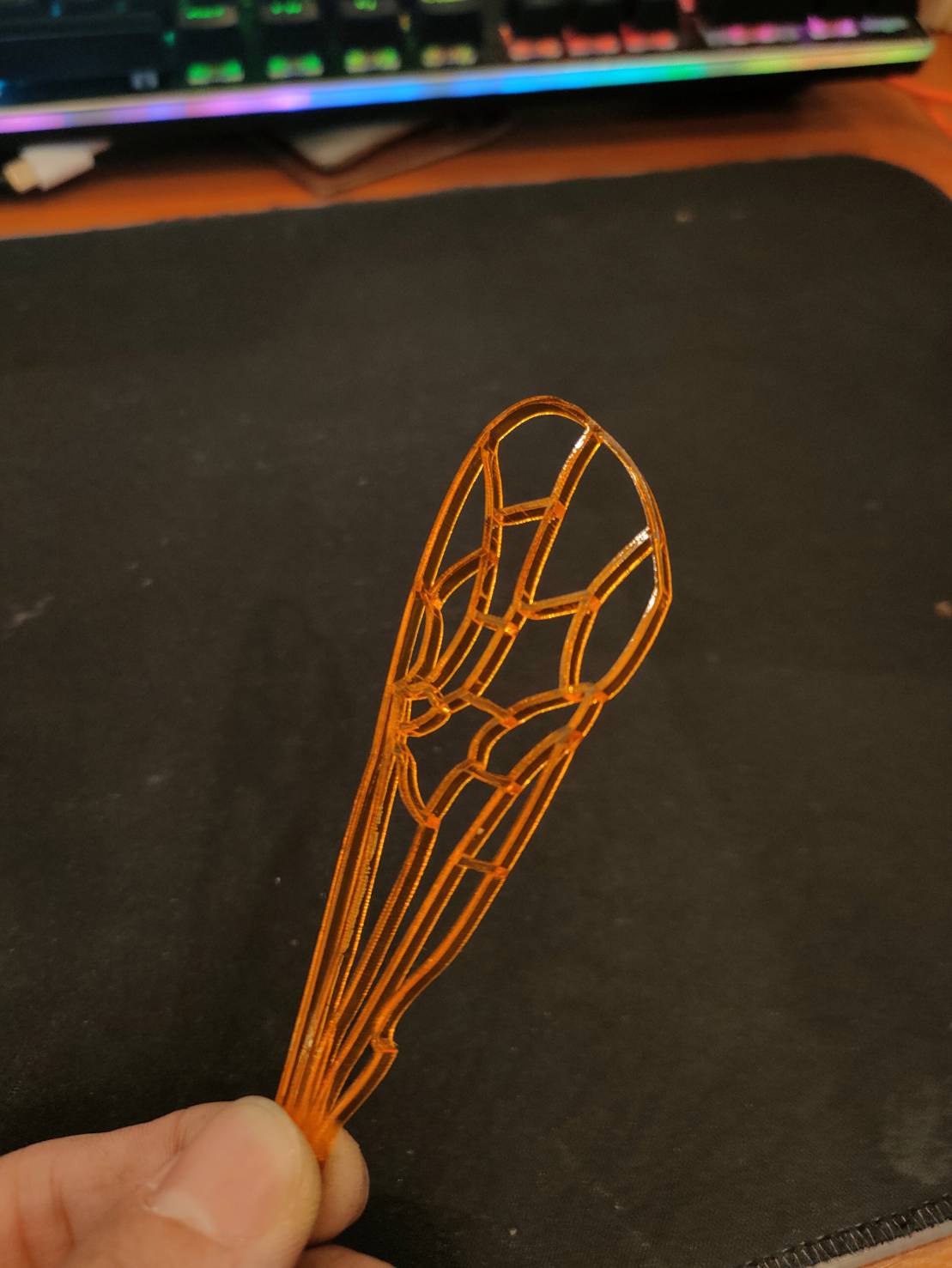

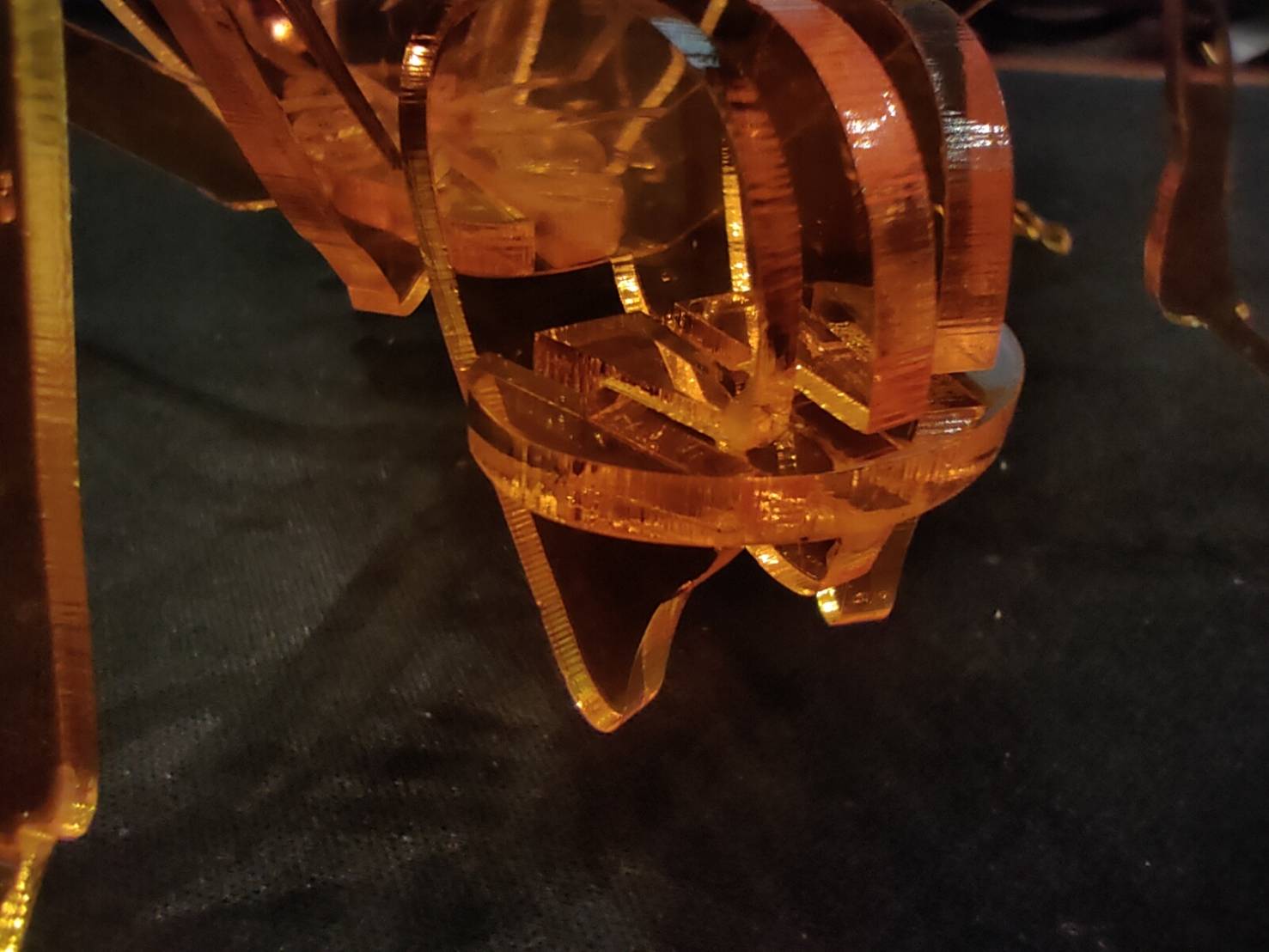

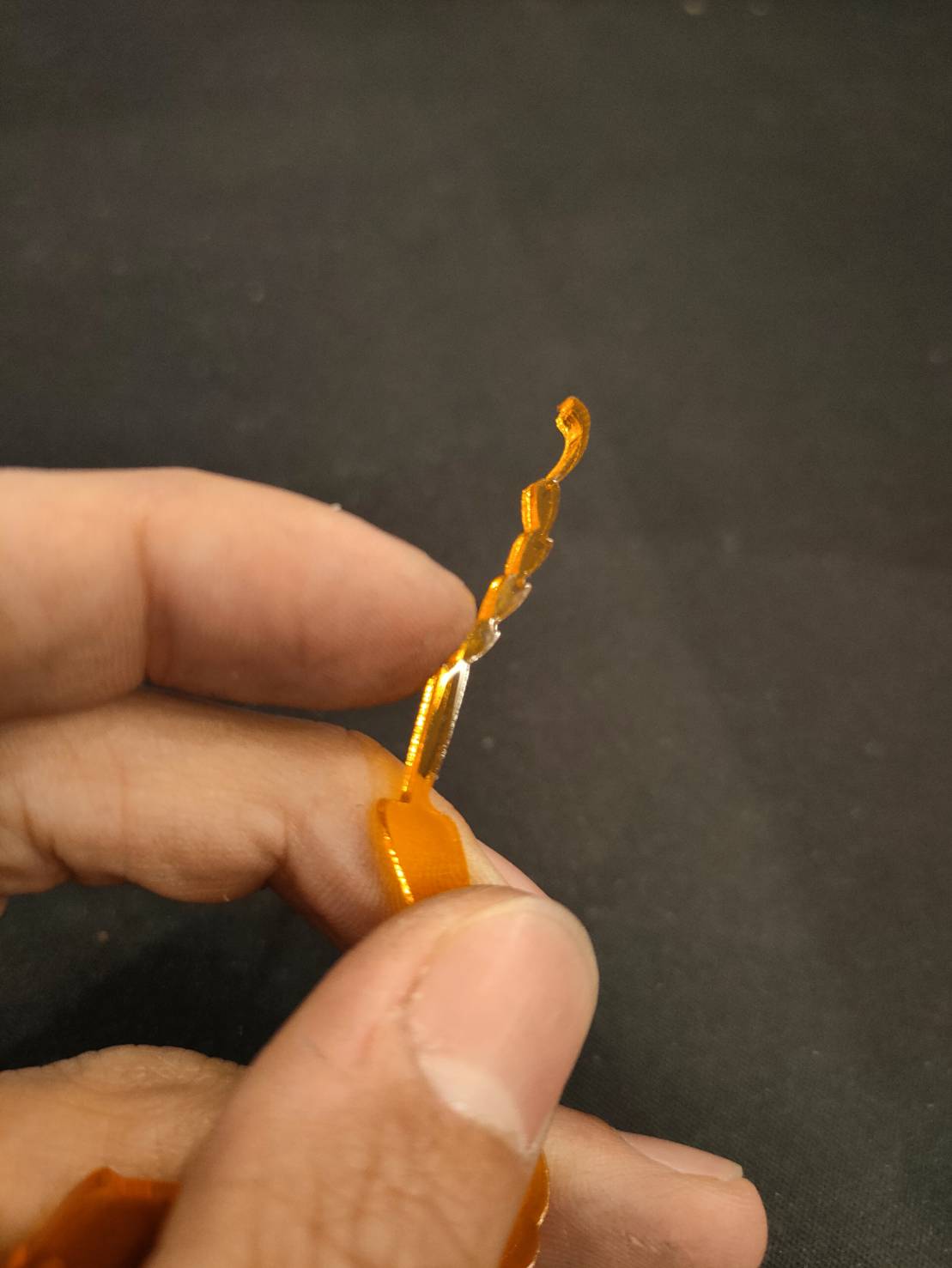

จะเห็นได้ว่าตัวเลเซอณืนั้นสามารถตัดชิ้นส่วนได้ขนาดที่เล็กมากๆ สบายๆ ความซับซ้อนและรายละเอียดก็ไม่หายอีกด้วย

จากนั้นให้นำทุกส่วนมาต่อกันและเชื่อมกันด้วย น้ำยาเชื่อมอะคลิลิก ที่จะเป็นตัวละลายให้อะคลิลิกนั้นละลายและหลอมเข้าด้วยกัน

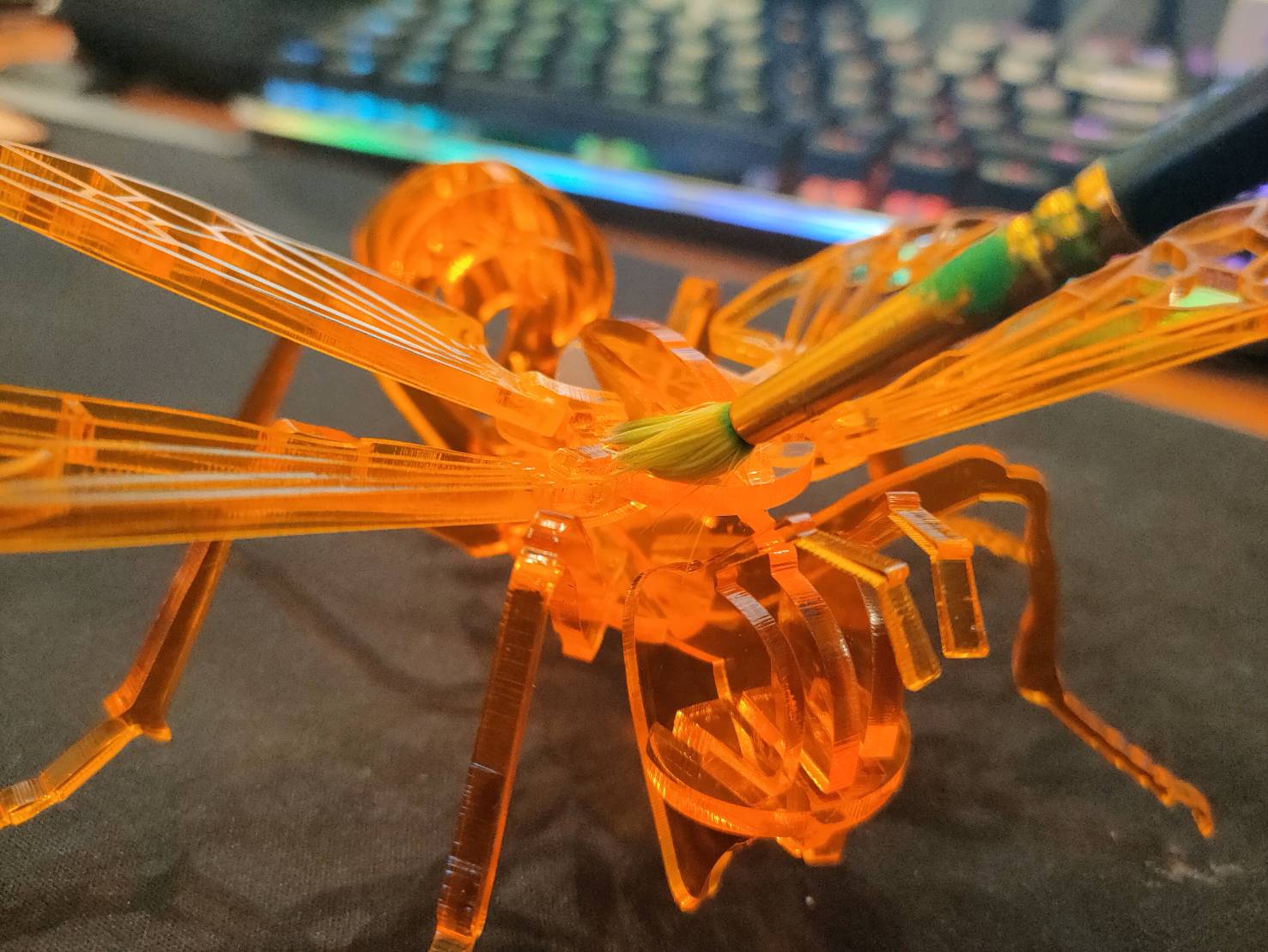

พยายามใช้พู่กันขนาดเล็กให้เหมาะกับขนาดโมเดลและหยดน้ำยาลงไปในปริมาณที่น้อย เนื่องจากตัสวน้ำยามีฤทธิ์กัดพลาสติก ซึ่งอาจจะทำให้บริเวณที่เราไม่ต้องการเชื่อม จะเกิดคราบเป็นฝ้าขึ้นได้ ซึ่งแก้ไขยากมาก

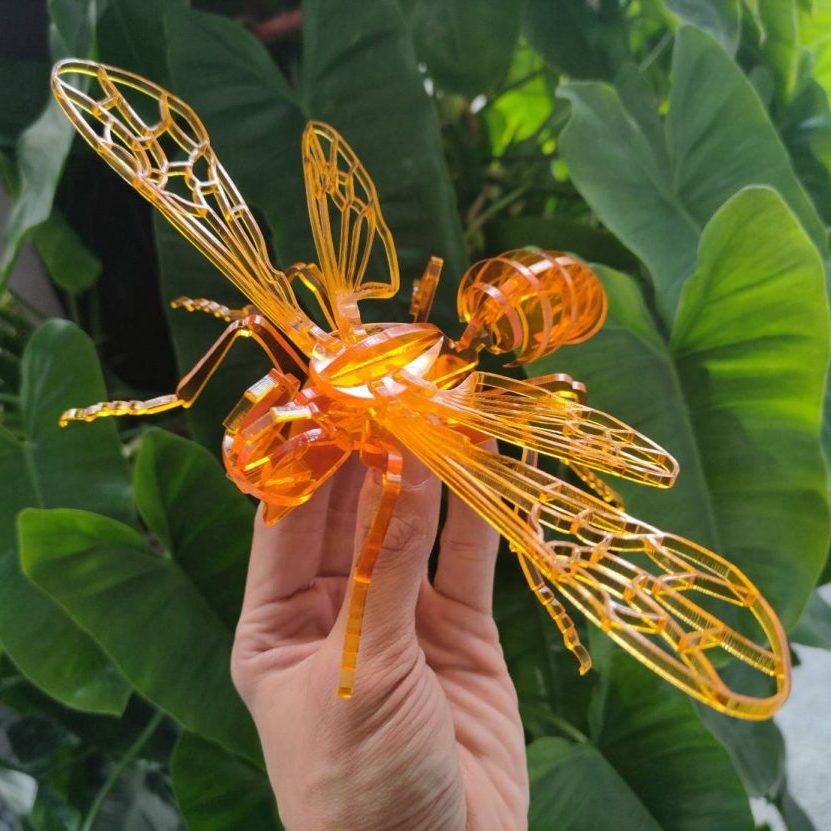

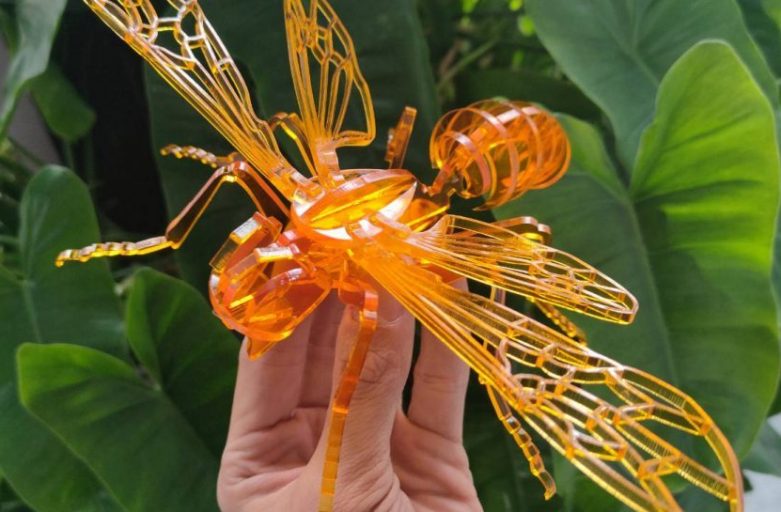

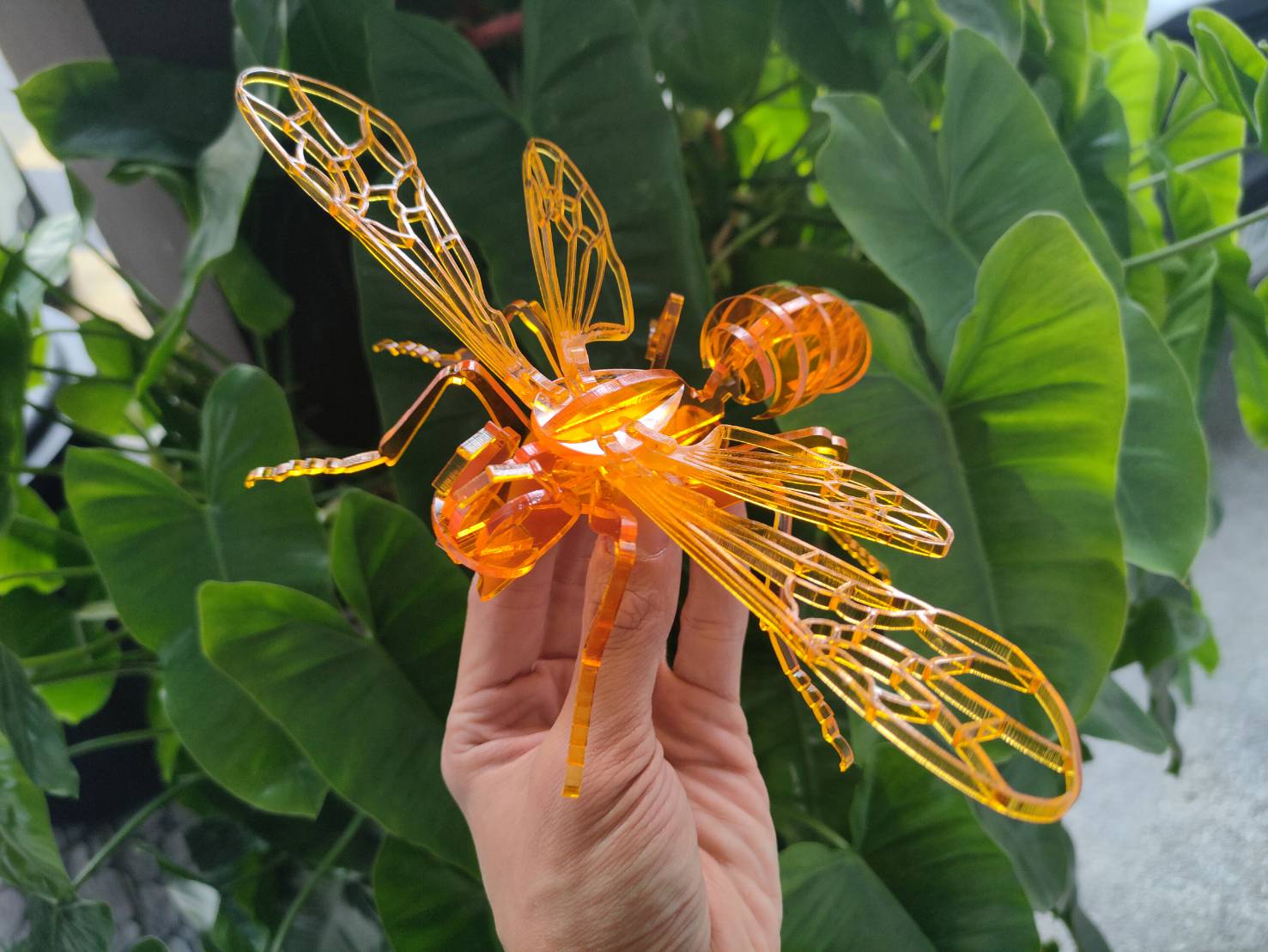

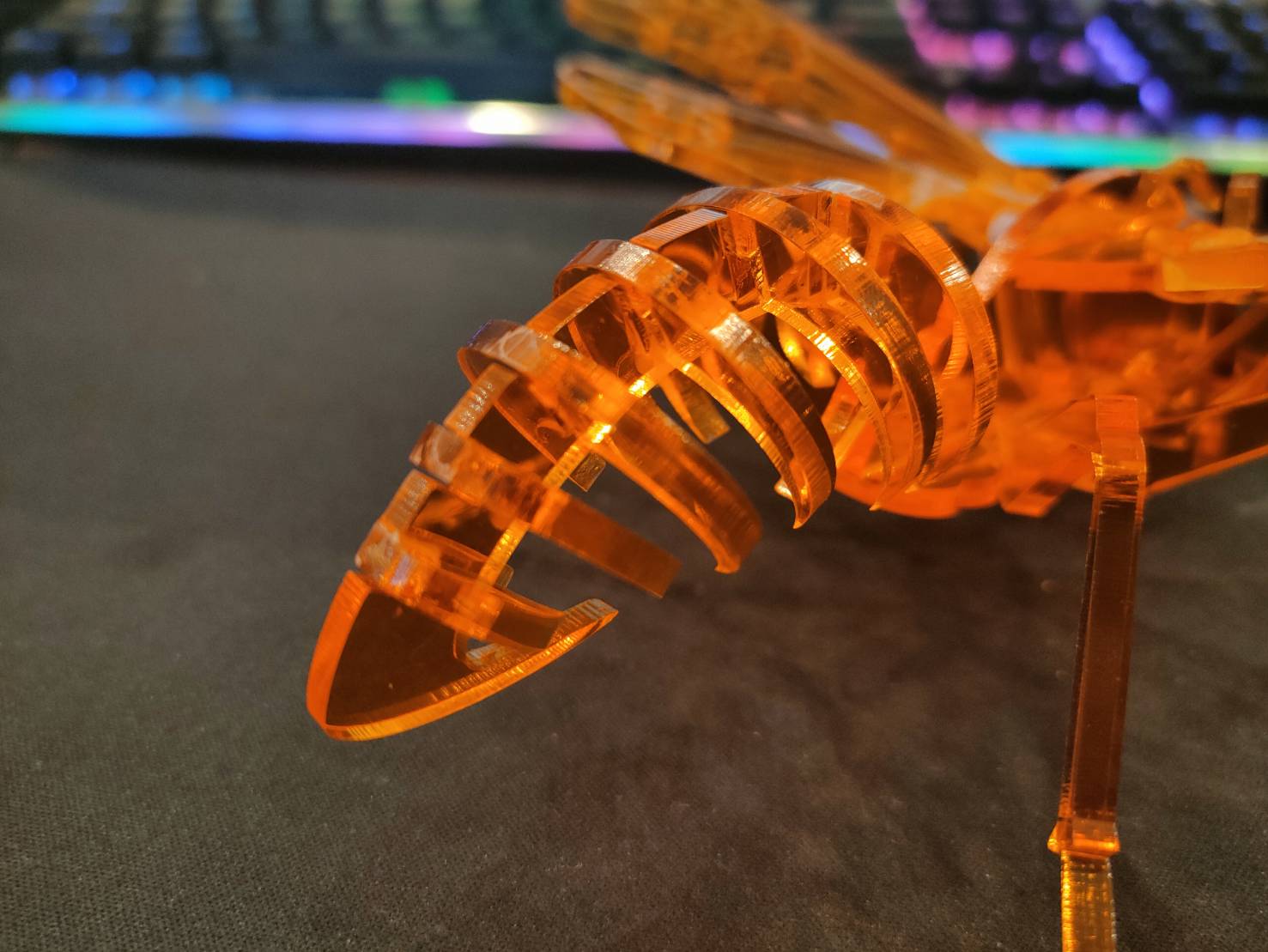

เสร็จเรียบร้อยแล้วววว!!! ได้ผึ้งสวยๆ มาหนึ่งตัว
