เคล็ดลับในการใช้โหมด FreeScan ในจุดที่สแกนได้ยาก

เคล็ดลับในการใช้โหมด FreeScan ในจุดที่สแกนได้ยาก

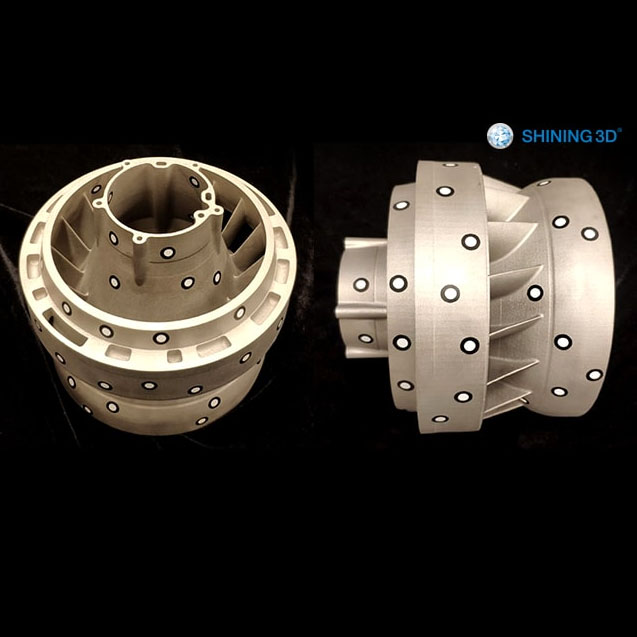

ในการสแกนวัตถุที่มีร่องลึกหรือรอยแยก เป็นการสแกนที่ท้าทายความสามารถอย่างมาก เพราะโหมด FreeScan จะใช้การจับ target แต่ในกรณีที่ target มีพื้นที่น้อยๆ เครื่องสแกนจะไม่สามารถจับพื้นผิวได้ดี และอาจจะหลุด (tracking lost) บ่อยๆ ดังตัวอย่างข้างล่าง จะเห็นว่าในส่วนที่เป็นครีบของตัวงานมีความบาง และอยู่ลึก

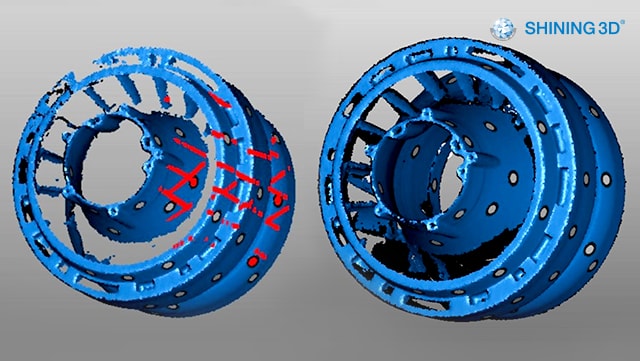

จากภาพด้านล่างจะเห็นว่าเครื่องสแกนเก็บข้อมูลวัตถุได้เพียงบางส่วน ในจุดที่มีความยากลำบากในการเข้าถึง ทำให้เมื่อสแกนแล้วไฟล์สามมิตินั้นก็ไม่สามารถนำเอาไปดำเนินการต่อเช่นการทำ reverse engineering หรือการ inspection ได้

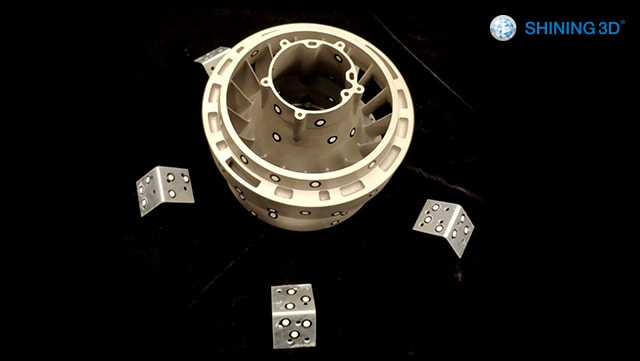

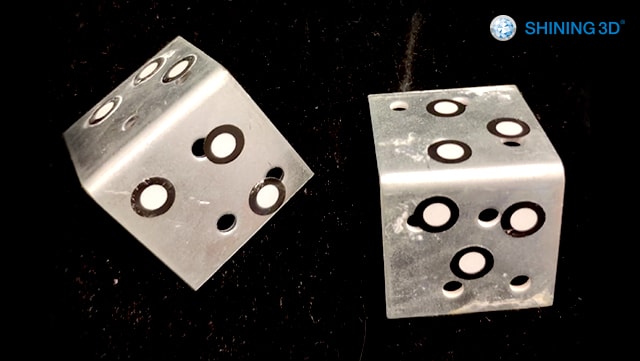

วิธีการแก้ไข เราใช้แผ่นเหล็กฉากตามรูปด้านล่าง ติด marker จำนวนด้านละ 3 ดวง ไปวางรอบๆ ชิ้นงานที่จะสแกนในตำแหน่งที่เครื่องสแกนมองเห็น

มันจะช่วยให้เครื่องสแกนสามารถเพิ่มโอการในการจับชิ้นงานได้ดีขึ้น และสามารถเก็บข้อมูลพื้นผิวได้มากขึ้น โอกาสที่จะหลุดน้อยลงในส่วนที่จับผิวได้ยาก

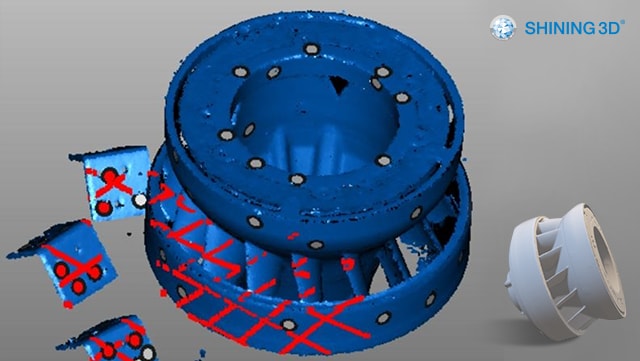

งานสแกนที่ได้มีความสมบูรณ์ขึ้นมาก เมื่อสแกนเสร็จแล้วคุณสามารถลบเหล็กฉากเหล่านั้นออกไปได้โดยง่าย
