ทำตัวจับมือถือกับPowerBank ด้วย SkectchUp Online

ทำตัวจับมือถือกับPowerBank ด้วย SkectchUp Online

วันนี้เราจะมาลองทำของใช้ง่ายๆด้วยโปรแกรม3Dง่ายๆและฟรีกันครับโดยจะเน้นการวาดแบบด่วนไม่ลงรายละเอียดมากนัก

สิ่งที่แอดจะทำก็คือ ตัวจับPowerbankให้ยืดกับมือถือครับ ซึ่งแอดมีปัญหาพอสมควรในการใช้ฟังก์ชั่นWirelessของPowerbankรุ่นนี้พอสมควร หลักๆคือมันลื่นครับ ยังไม่ทันชาร์ตไหลอีกละ ก็เลยต้องหาอะไรมาจับซะหน่อย

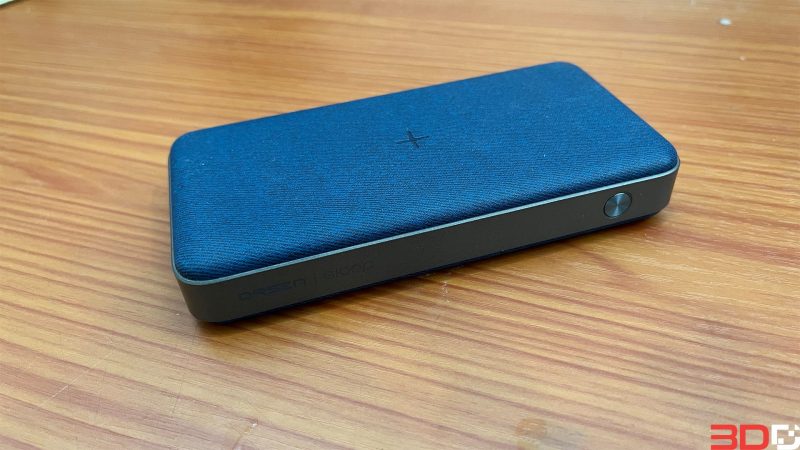

Eloop EW40 รองรับWireless Charging

โปรแกรมที่เราใช้วันนี้จะเป็นsketchUp online เป็นโปรแกรมที่ให้เราใช้ฟรีแตละไม่จำเป็นต้องติดตั้ง เพียงแค่เปิดเว็บก็สามารถใช้งานได้เลย มันเหมาะกับเหล่าMakerมือใหม่แบบสุดๆๆๆ
แต่หลายๆฟังก์ชั่นก็จำกัดไว้พอสมควร..เพราะเป็นของฟรีไงล่ะ😄😄😄
แต่ถึงอย่างนั้นเราต้องการแค่วาดไฟล์และพิมพ์ด้วย3D Printerของเราเอง ฟังก์ชั่นฟรีก็เพียงพอแล้วครับ

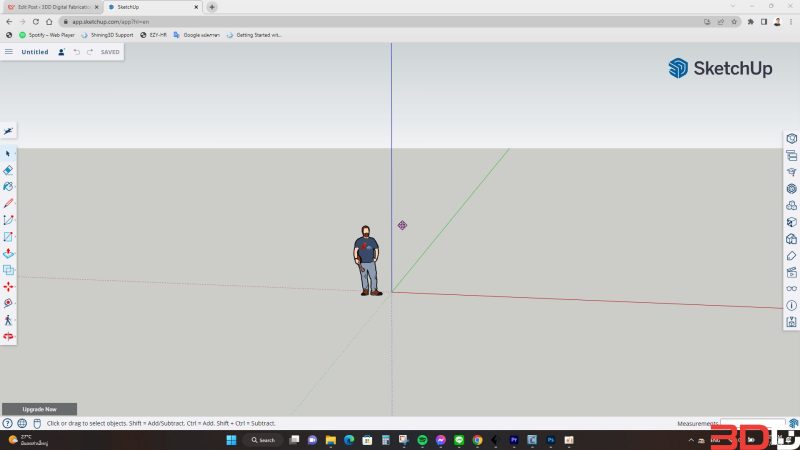

SketchUp Online ใช้ง่าย ไม่ต้องติดตั้ง

ก่อนที่จะเริ่มใช้งานทั้งหมด ก็อย่าลืมไปเปลี่ยนหน่วยกันด้วยน้าาาา เพราะของเดิมจะเป็นหน่วยแบบimperialครับ(ฟุต/นิ้ว)

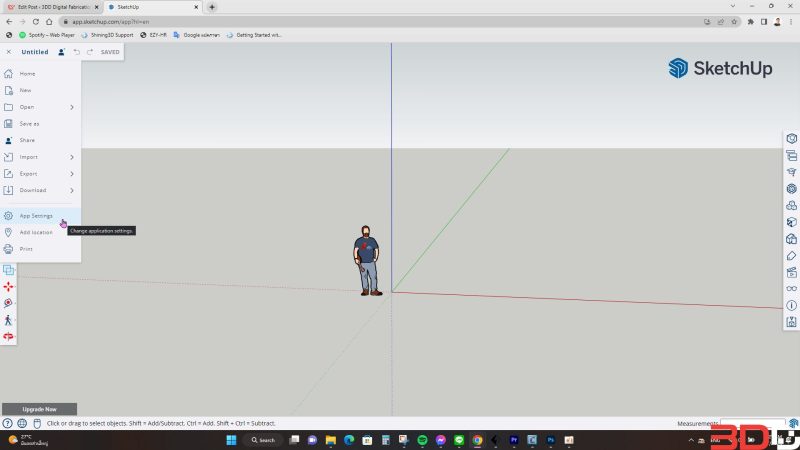

ไปที่App setting

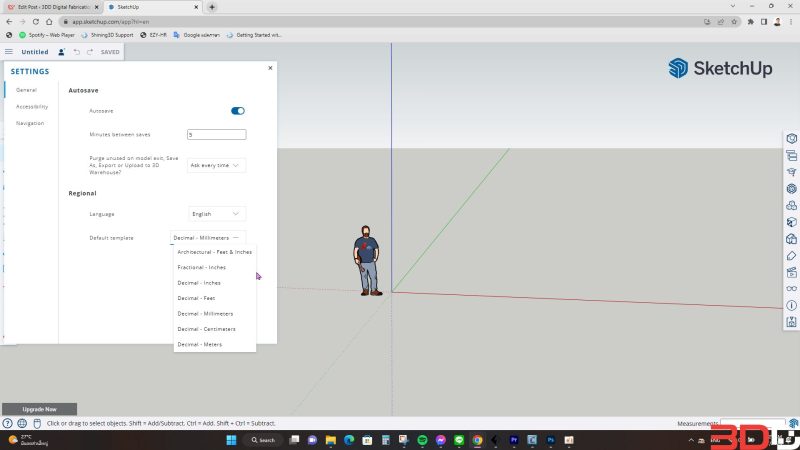

เปลี่ยนหน่วยให้เป็นแบบที่เราใช้

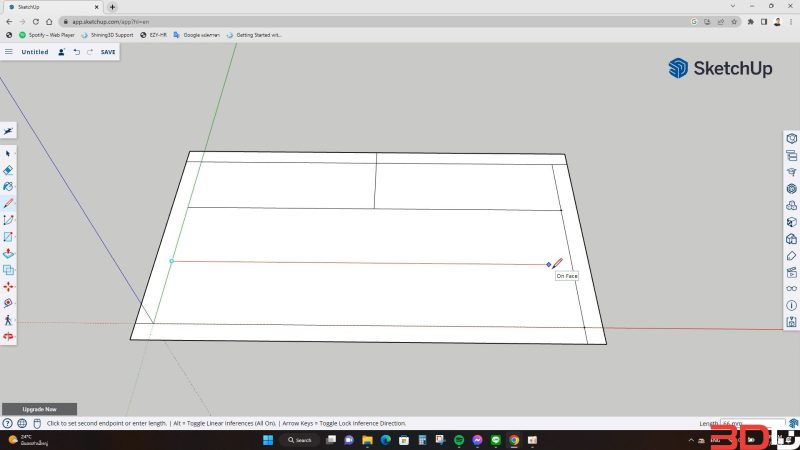

การวาดไฟล์ด้วยSketchUpนั้นถือว่าง่ายมากๆ เพียงแค่ลากเส้น ใส่ความยาว ก็เรียบร้อย รูปร่างพื้นฐานแบบเรขาคณิตก็มีมาพอสมควร

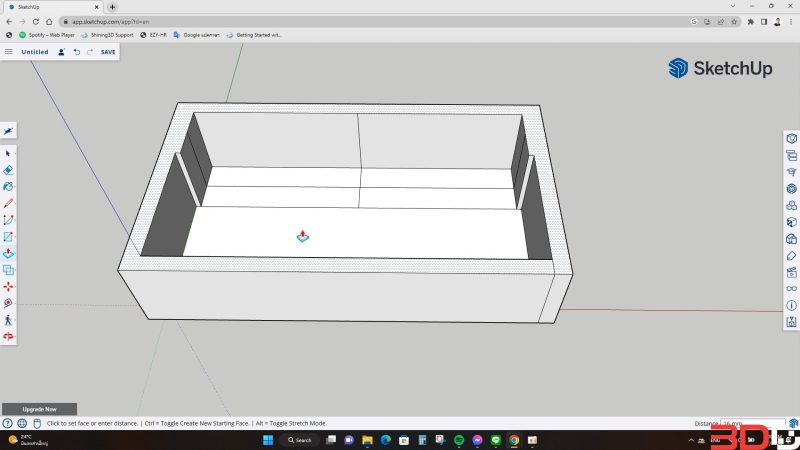

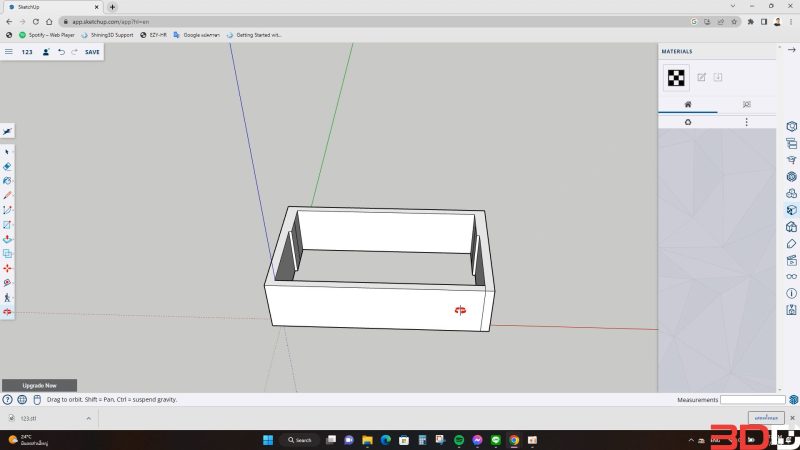

หากวาดจนครบรอบแล้วก็ใช้Extrudeดึงขึ้นและใส่นาดได้เลย ง่ายมากกกกกกกก

เสร็จแล้วก็ทำการExport เป็น STL เพื่อนำมาพิมพ์กันได้เลย

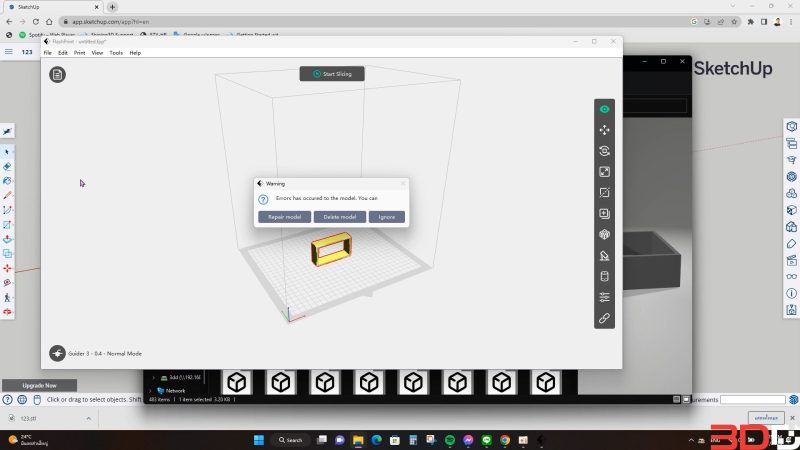

เมื่อนำไฟล์ที่เราExportออกมาโยนเข้าไปในFlashprint5จะพบการแจ้งเตอนให้เราทำการซ่อมไฟล์ ซึ่งถ้าทำการกด Start slicingจะไม่สามารถพิมพ์งานได้เพราะไฟล์เป็นรูอยู่ครับ

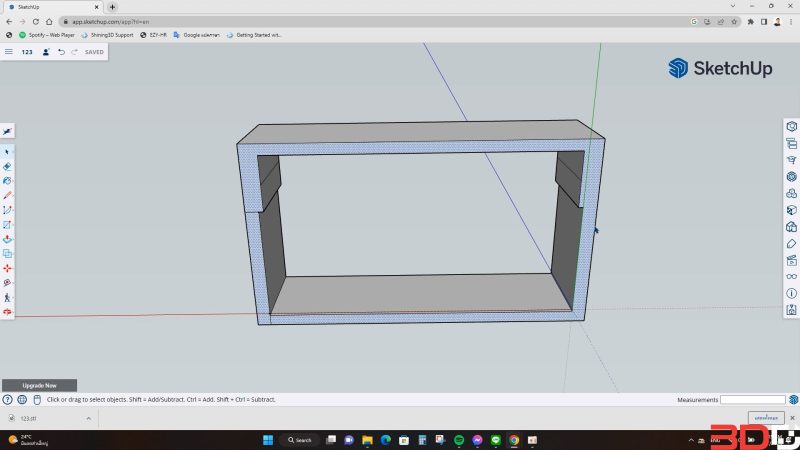

ข้อเสียหลักๆของsketchUpก็คือ ตัวโปรแกรมจะทำการขึ้นไฟล์ด้วยSurfaceหรือแบบพื้นผิว จะไม่ได้ขึ้นเป็นก้อนSolidแบบTinkercad ฉะนั้นก่อนที่จะนำไฟล์ไปพิมพ์นั้นต้องตรวจสอบให้ดีก่อนว่าเราปิดผิวครบทุกด้านแล้ว

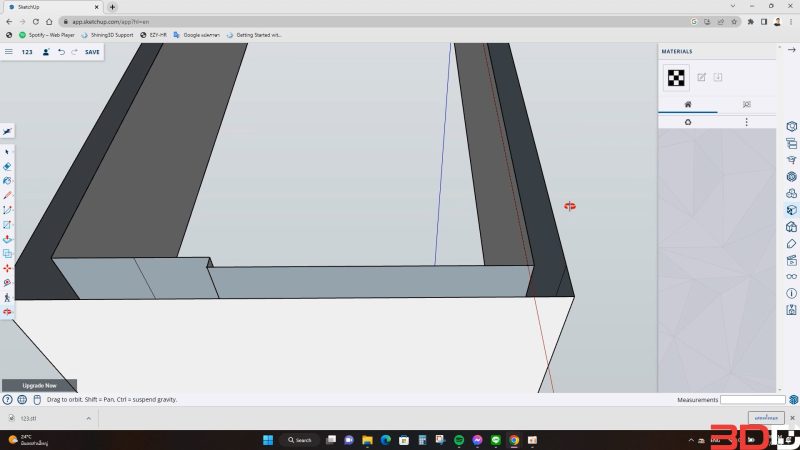

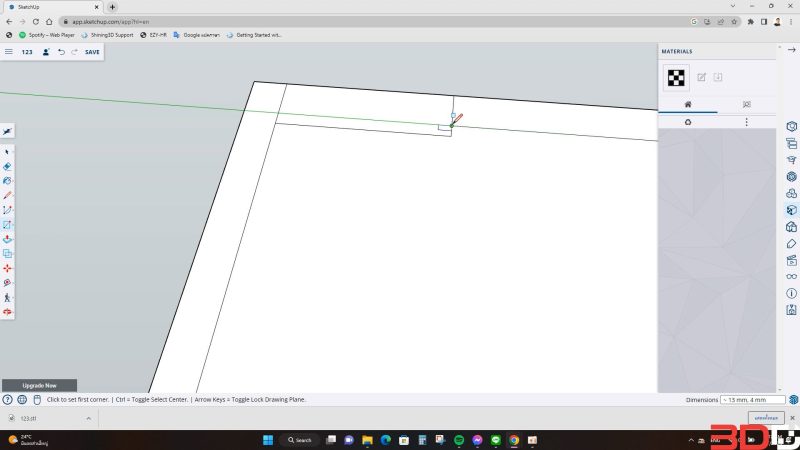

เมื่อหมุนดูด้านล่างจะเป็นผิวเป็นสีฟ้า นั่นหมายความว่าไฟล์ยังปิดไม่สมบูรณ์ ไฟล์ที่สมบูรณ์จะเป็นสีขาว วิธีแก้ก็คือ วาดสี่เหลี่ยมปิดด้านล่างไปเลย

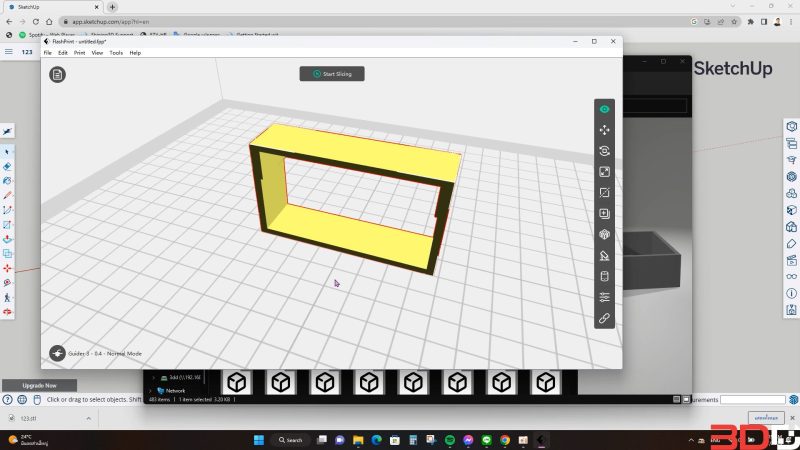

ปิดเสร็จแล้วก็Exportไปที่Flashprintอีกครั้ง

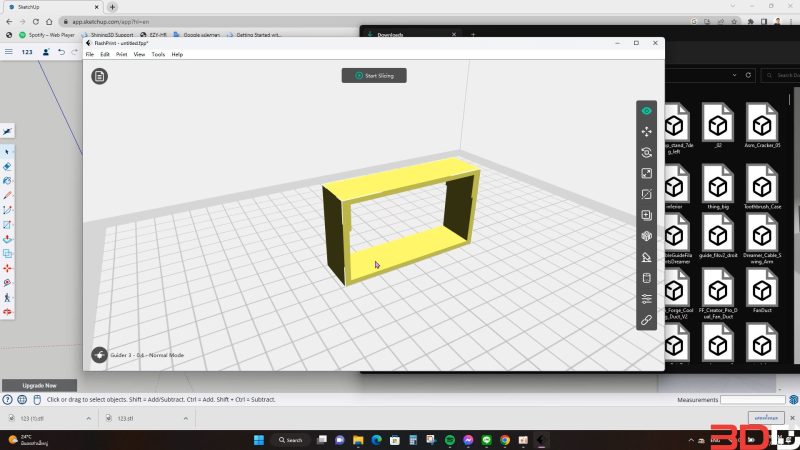

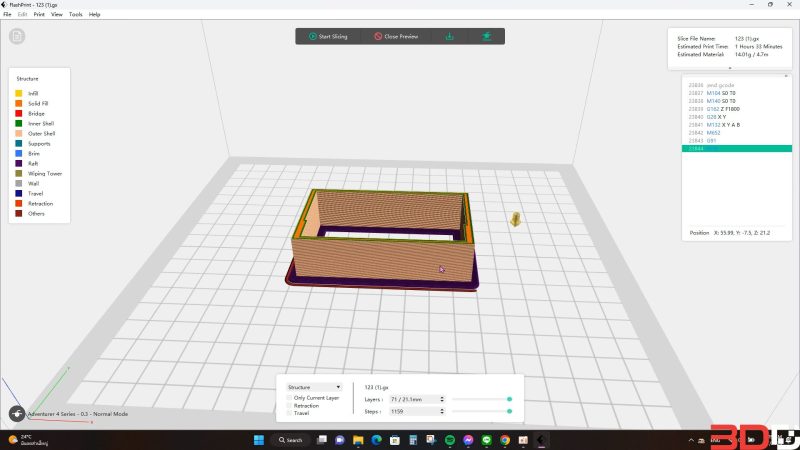

ครั้งนี้จะเห็นว่าไม่มีการแจ้งไฟล์เสียแล้ว เราก็จะสามารถทำการตั้งค่าเพื่อพิมพ์ได้แล้วครับ

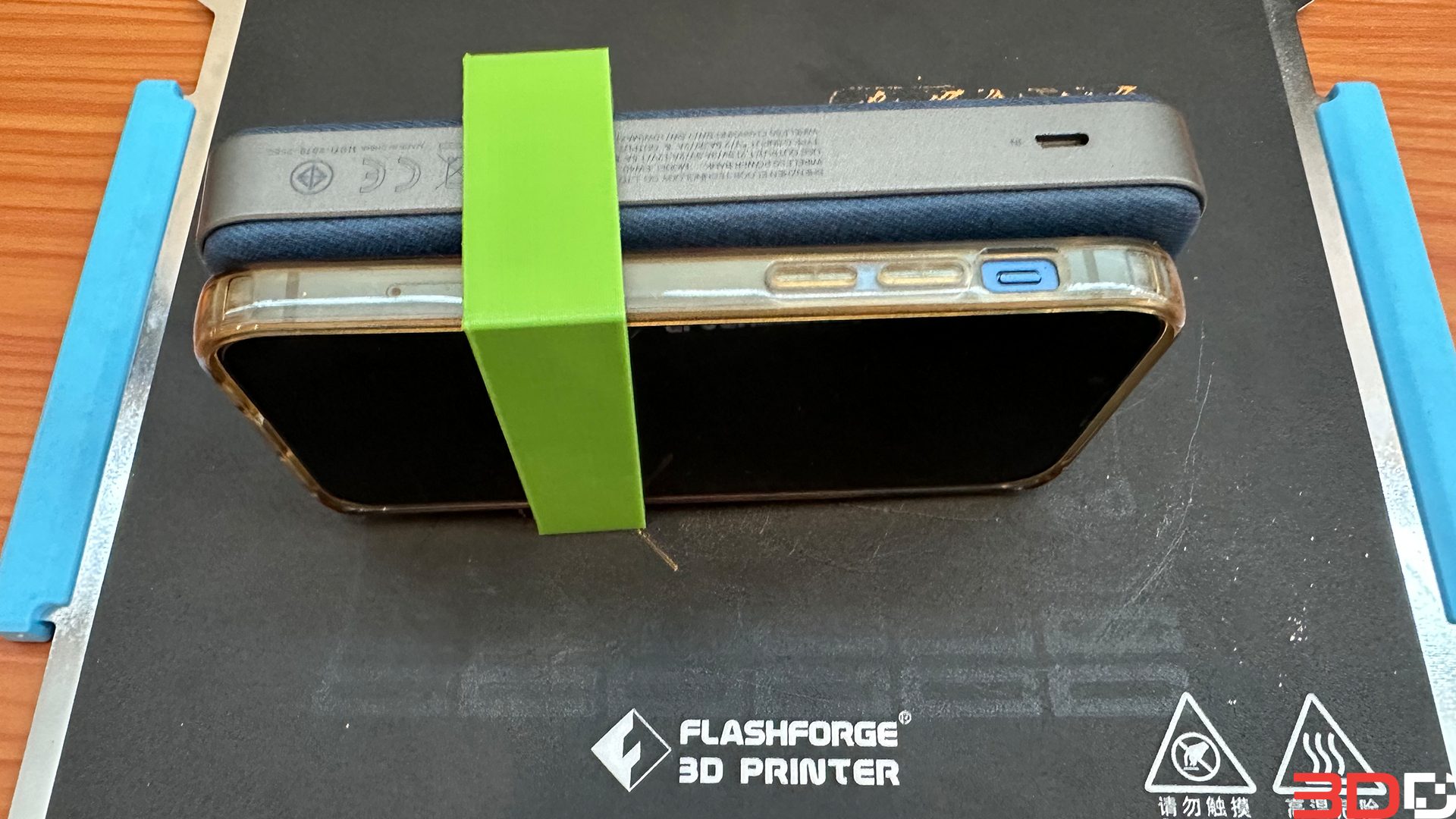

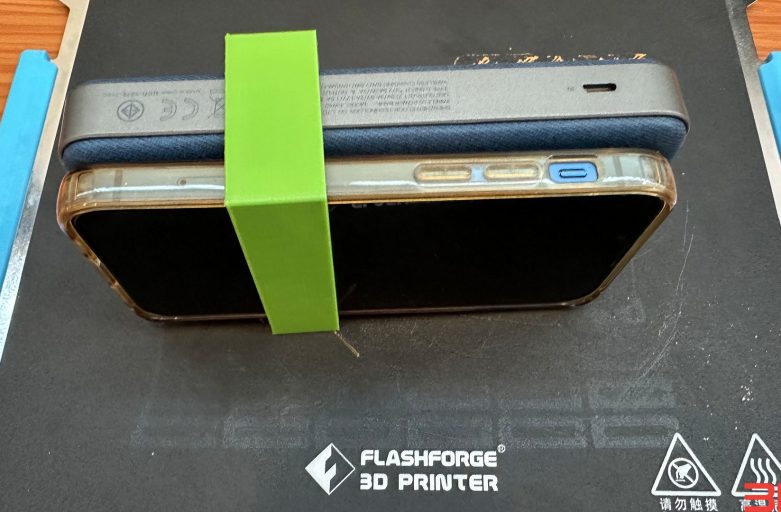

เพียงเท่านี้ก็เรียบร้อยแล้วครับ ชิ้นงานง่ายๆด่วนๆ ใช้ได้ทันที

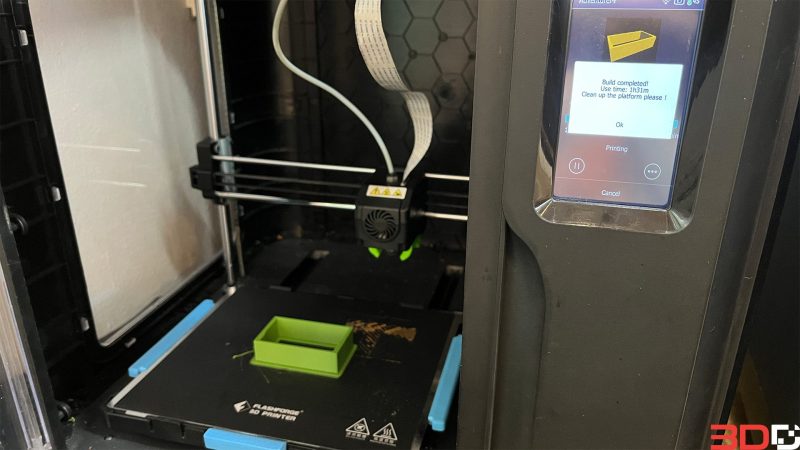

พิมพ์ด้วย Flashforge Adventurer4


สามารถดูการวาดแบบวิดีโอได้ที่นี่ครับ
