ทำอะไหล่ Furniture จากเทคนิค 3D Scan (EinScan Pro HD)

ทำอะไหล่ Furniture จากเทคนิค 3D Scan (EinScan Pro HD)

สวัสดีเพื่อนชาว PRINT3DD ทุกคนครับ วันนี้เรามีบทความเกี่ยวกับ Reverse Engineer มาฝากกันอีกแล้วเช่นเคย ช่วงนี้ต้องยอมรับว่า กระแส Reverse Engineer มาแรงมากๆครับ โดยครั้งนี้เราได้นำฝาครอบที่ชำรุดมา แสกนใหม่อีกครั้ง โดยใช้ Einscan ProHD ร่วมกับ TurnTable (แท่นหมุนอัตโนมัติ) ซึ่งช่วยทำให้ง่ายต่อการแสกนมากๆ และหลังจากแสกนนั้นเรา นำไปเข้าโปรแกรม SolidEdge2021 เพื่อ Reverse Engineer กันครับ โดยความยากของชิ้นงานนี้ จะเป็นการเติมชิ้นส่วนที่หักไป แต่ก็ยังคงไว้ซึ่ง เค้าโครงเดิม แล้วนำมาพิมพ์กับเครื่อง 3 มิติรุ่น FlashForge Adventurer3Lite ขั้นตอนการทำทั้งหมด อยู่ในบทความนี้แล้วครับ เพื่อนสามารถนำไป ทำตามหรือเป็นตัวอย่างได้เลยครับ

แสกนชิ้นงานด้วย Einscan ProHD พร้อม แท่นหมุนอัตโนมัติ Turntable

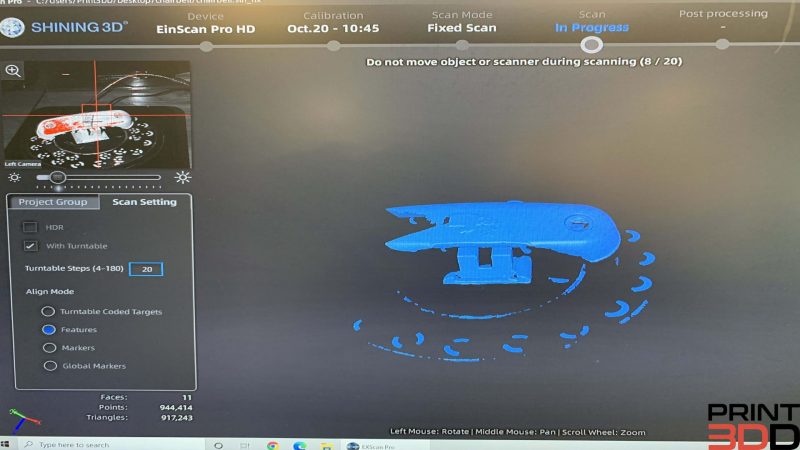

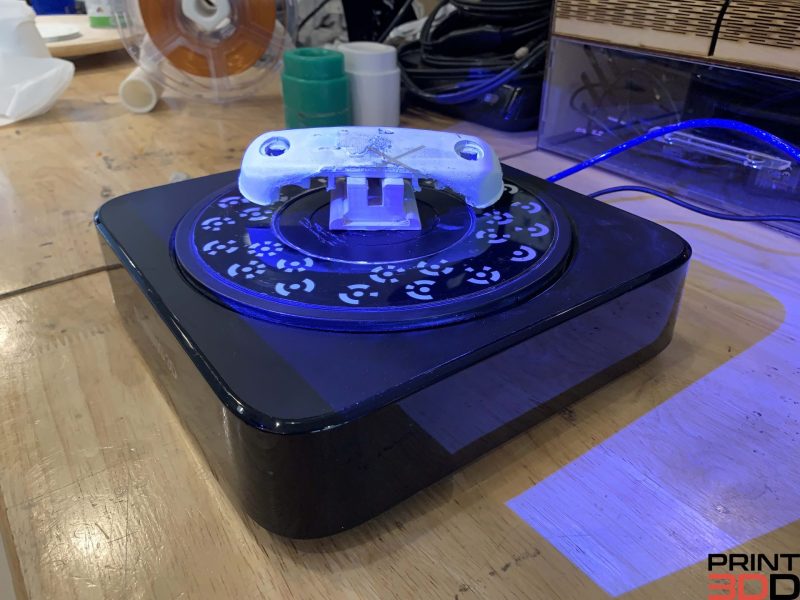

Einscan ProHD : เริ่มแสกนฝาครอบที่ชำรุดบน Turntable (แท่นหมุนอัตโนมัติ)

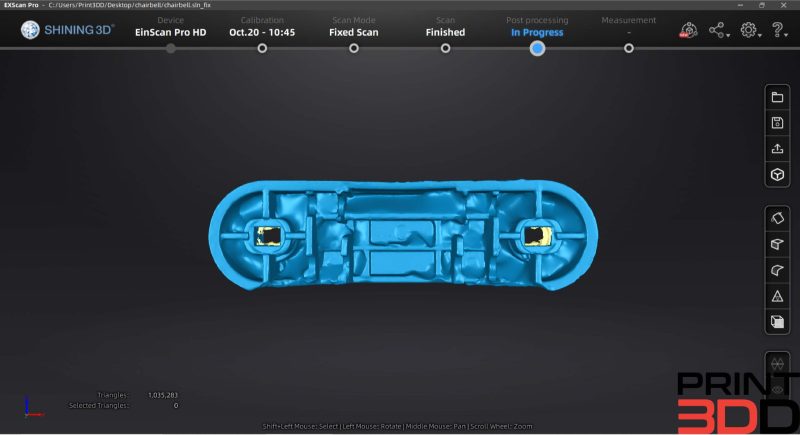

Program Einscan Pro : แสดงผลไฟล์ 3 มิติ

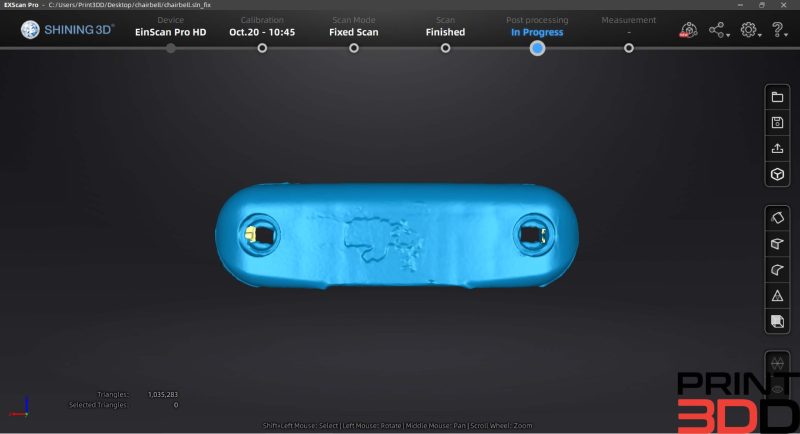

Program Einscan Pro : แสดงผลไฟล์ 3 มิติ

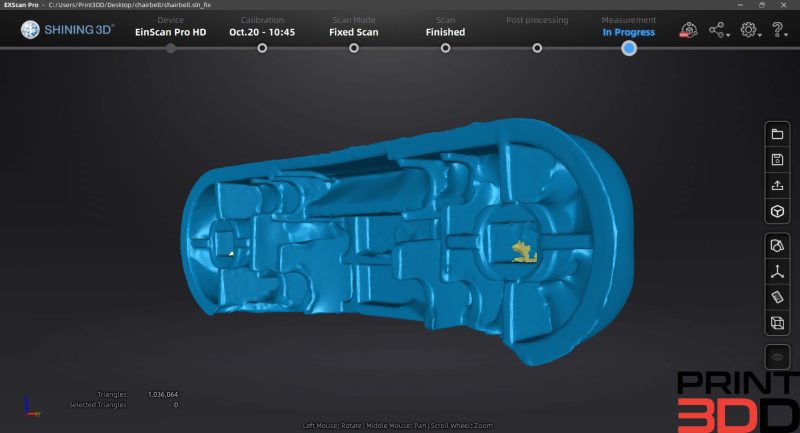

Program Einscan Pro : แสดงผลไฟล์ 3 มิติ
Program Einscan Pro : แสดงผลไฟล์ 3 มิติ

หลังจากที่เราได้ไฟล์จากการแสกนแล้ว ให้ Export : .stl แล้วนำไปเปิดในโปรแกรม SolidEdge 2021 แล้วเริ่ม Reverse Engineer ได้เลยครับ

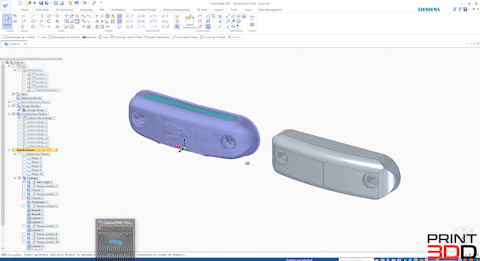

Reverse Engineer บน SolidEdge 2021

การขึ้นรูปด้วย 3D Printing เพื่อเปรียบเทียบกับชิ้นงานจริง

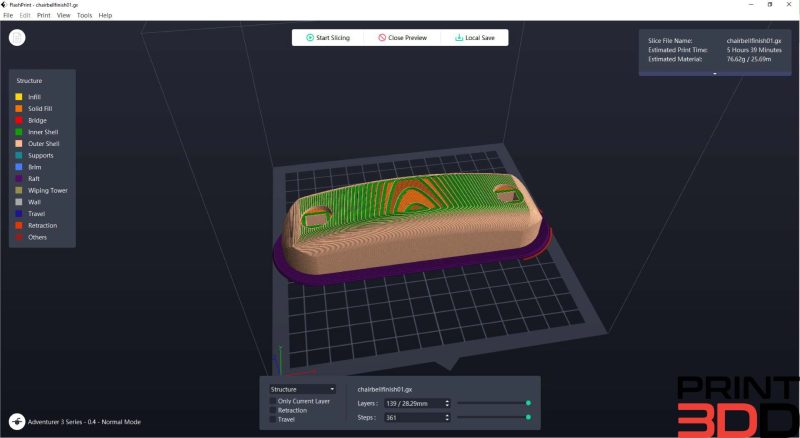

หลังจาก Revierse เสร็จแล้ว นำไฟล์ไปพิมพ์ 3 มิติด้วยเครื่อง Flashforge Adventurer3Lite ครับ โดยใช้โปรแกรม FlashPrint5

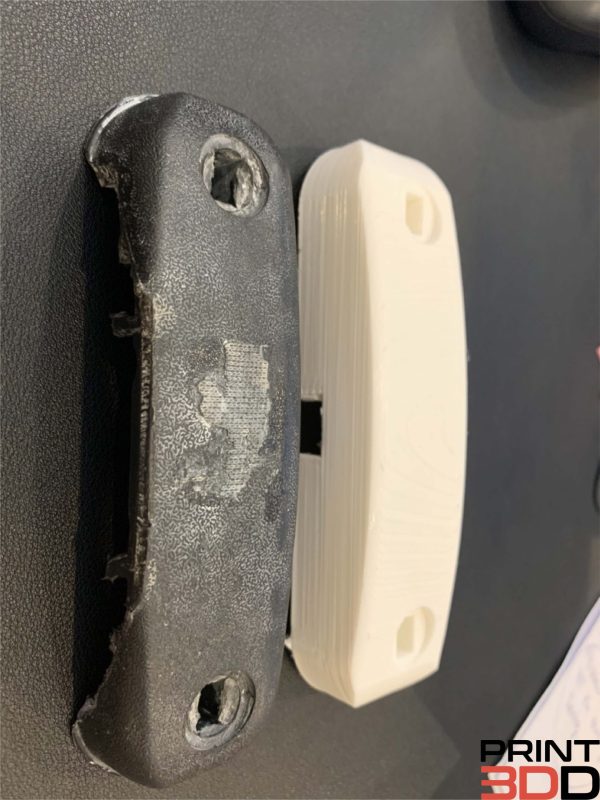

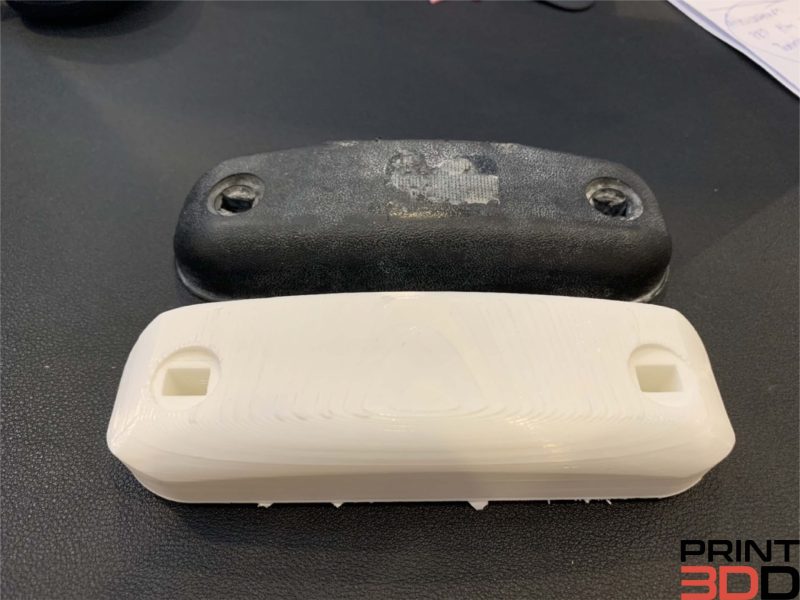

เปรียบเทียบงานที่ Reverse Engineer กับ งานจริงที่ชำรุด
เปรียบเทียบงานที่ Reverse Engineer กับ งานจริงที่ชำรุด

สามารถชมคลิป Time-Lapse ขั้นตอนการ Reverse Engineer ได้ตามลิ้งด้านล่างเลยครับ
