ประยุกต์การใช้งาน Section Line กับชิ้นงานที่มีความซับซ้อน

ประยุกต์การใช้งาน Section Line กับชิ้นงานที่มีความซับซ้อน

หลายครั้งการ sketch ชิ้นงานต้องอาศัยปัจจัยหลายๆอย่าง ซึ่งปัจจัยเหล่านี้ต่างทำให้เกิดข้อผิดพลาด โดยปกติแล้วในการวัดจะมีความแตกต่างระหว่างที่วัดได้กับจริงเสมอ ไม่ว่าเครื่องมือวัดจะมีความถูกต้องเพียงใดชนิดและลักษณะของความผิดพลาดสามารถจำแนกได้ 3 ประเภทหลักๆ
1.ความผิดพลาดจากผู้วัด (Human Error or Gross Error)
2.ความผิดพลาดจากระบบ (Systematic Error)
3.ความผิดพลาดแบบแรนดอม (Random Error)

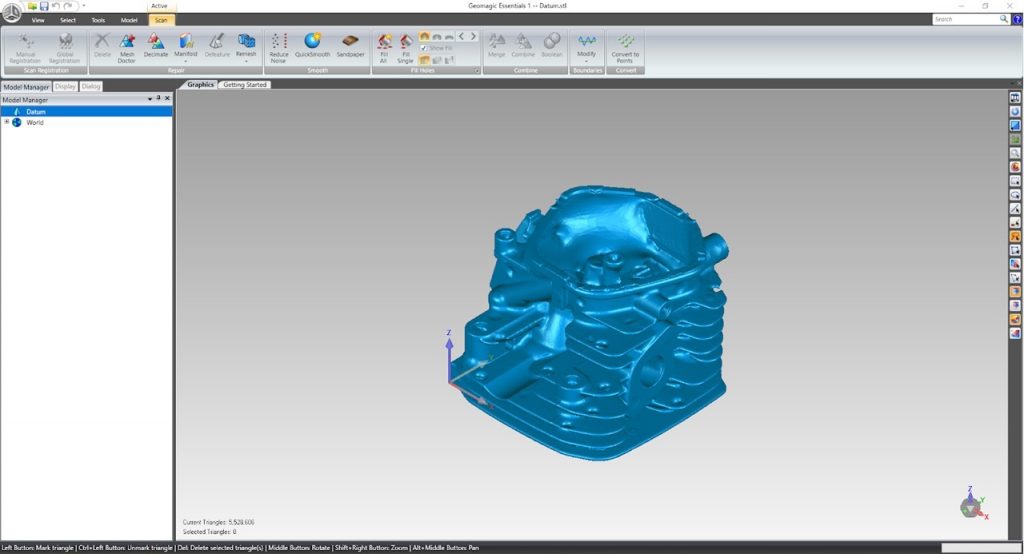

โดยชิ้นงานเสื้อสูบได้ใช้เครื่อง Einscan pro2x ในการสแกนใน Fix mode

          งานทุกงานต้องเกิดจากการวัดขนาดขึ้นมาก่อนแล้วจากนั้นจึงทำการวาดแบบตามขนาดนั้นๆ ซึ่งการวัดขนาดก็มีปัจจัยภายนอกเข้ามาเกี่ยวข้องทำให้เกิดความไม่เที่ยงตรงในการวัดชิ้นงาน และใช้เวลาในการวัดต่อหนึ่งชิ้นงานค่อนข้างที่จะนานทำให้ทุกคนอาจจะเบื่อหน่ายกับวิธีเดิมๆ แต่ในปัจจุบันเทคโนโลยีเข้ามามีบทบาทมากขึ้น ทำให้สามารถลดระยะเวลาในการทำงานได้อีกด้วยและสามารถกำหนดค่า Error ได้อย่างชัดเจน ปกติชิ้นงานชิ้นงานหนึ่งจะใช้เวลาในการที่จะทำให้เป็น Post processing ใช้เวลานานมาก แต่วันนี้ผมมาชี้แนวทางให้เพื่อนๆได้ทำงานได้ง่ายขึ้นโดยรู้จักกับ Section line ถ้าเกิดใช้คำสั่งนี้ใน software ที่ชื่อว่า Solidedge จะชื่อว่า Intersection และถ้าใช้คำสั่งนี้ใน Geomagic Essential จะชื่อว่า Create by section โดยทั่วไปไม่ว่าจะเป็น CAD Software ประเภทไหนก็ต้องอาศัยหลักการทำงานในลักษณะนี้เพื่อทำให้ชิ้นงานทำงานได้ง่ายขึ้น และช่วยลดระยะเวลารวมของการทำงาน ปฏิเสธไม่ได้เลยว่าเวลาที่ใช้ในการทำงานมีผลเป็นอย่างมาก ยิ่งสามารถลดเวลาได้มากเท่าไรยิ่งทำให้ลดต้นทุนในการทำงานได้มากขึ้น

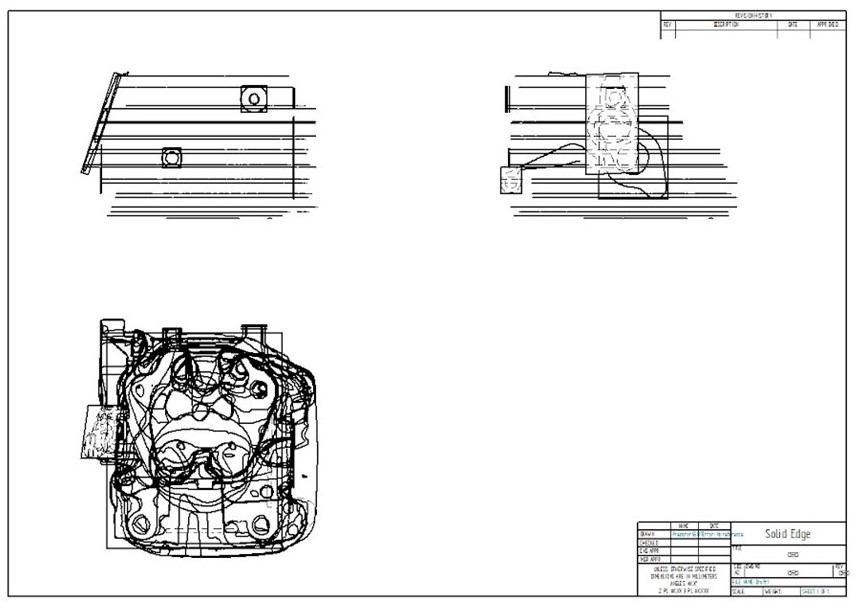

Drawing IGES File

วิธีการ Import IGES File to Solidedge

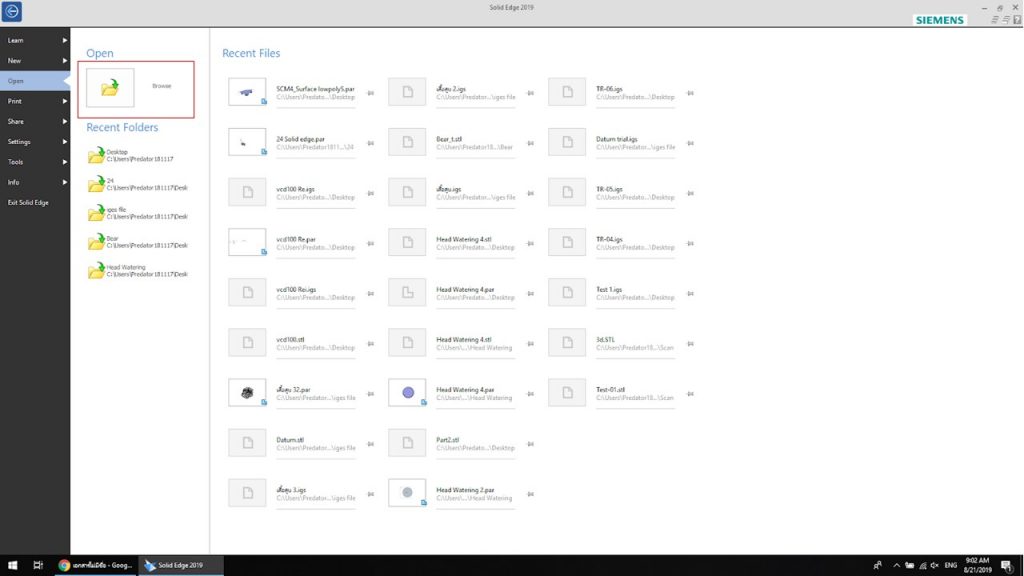

1.Browse IGES File

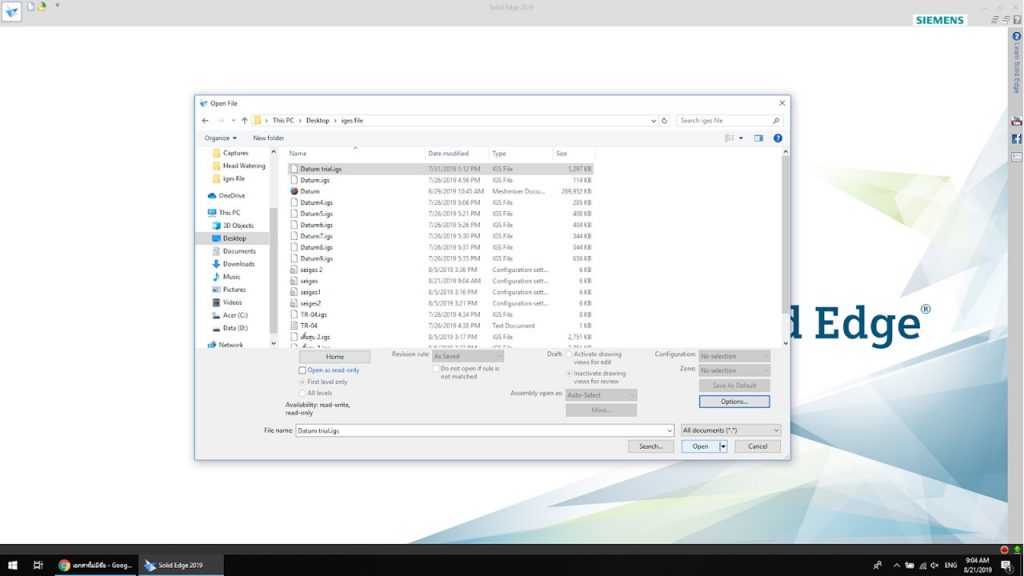

2.เลือก Option เพื่อทำการใส่รายละเอียดที่ต้องการ

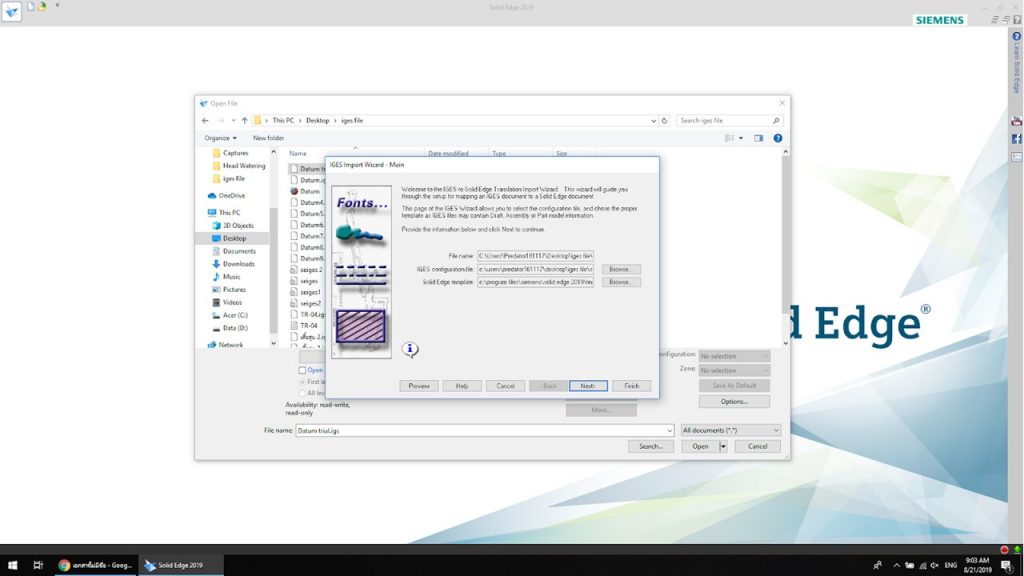

3.จะปรากฏหน้าต่างนี้ขึ้นมาจากนั้นกด Next
4.ให้เลือกรูปแบบที่ต้องการตามช่องสีแดง ส่วนที่เหลือไม่ต้องทำการเปลี่ยนแปลงใดๆ
5.เลือกรายละเอียดที่ต้องการ แนะนำให้นำช่อง Group Curveออก แล้วมา Group ใน Software ทีหลัง
6.เลือก copy to เพื่อทำสำเนาไฟล์ที่เราทำการตั้งค่าใหม่
7.เมื่อเรียบร้อยแล้วโปรแกรมจะแสดงหน้าต่างนี้ขึ้นมา
8.จากนั้นเลือก open เป็นการสิ้นสุดขั้นตอนการ Import

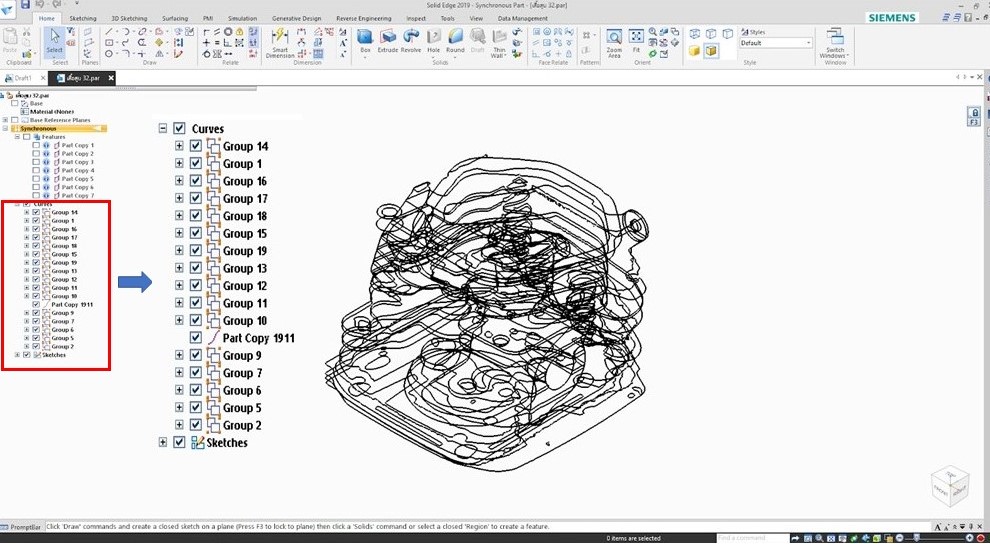

จากการ Import เรียบร้อยแล้วจึงทำการ Group Curve ต่อใน Solidedge Software

ประโยชน์ของการทำ Section line

  1. สามารถลดระยะเวลาในการทำงานทั้งหมดได้
  2. วาดชิ้นงานใหม่โดยอ้างอิงจากเส้น section line ได้เลยเนื่องจากเส้นติดกับชิ้นงานเรียบร้อยแล้วครับ ในทำนองเดียวกับการ Draft ชิ้นงานเพื่อดึงความหนา

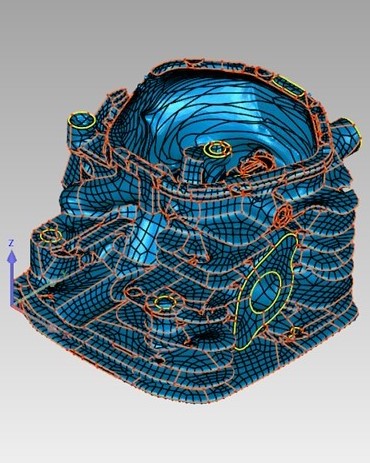

นอกจากการที่เราทำ Section Line มาเพื่อ CAD Software แล้วเราสามารถที่จะทำเป็น NURB ได้ด้วยซึ่งสามารถนำไปแก้ไขในโปรแกรมที่ใช้สำหรับการปั้น เช่น Maya,Meshmixer,Zbrush
