วันเราลองมาเรียนรู้การสร้างแม่กุญแจรหัสอย่างง่ายจากเครื่องพิมพ์สามมิติกันครับ โดยตัวชิ้นงานนี้สามารถdownloadได้ที่ https://www.thingiverse.com/thing:2058932 โดยในตัวเว็บไม่ได้มีวิธีการประกอบชิ้นงานมาให้ ทางเราจึงนำวิธีการประกอบมาลงไว้ในบทความนี้ครับ (โดยที่ลองผิดลองถูกอยู่สักพักเลยครับ555+)

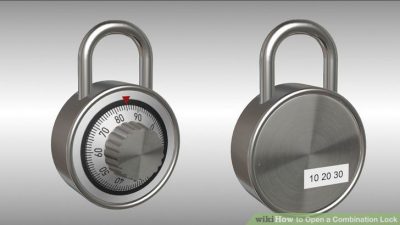

อันดับแรกเรามาทำความรู้จักกับแม่กุญแจหรัสกันก่อน ซึ่งตัวกุญแจรหัสจะมีหน้าตาประมาณนี้ครับ ซึ่งมีอยู่ด้วยกันหลายแบบ เพื่อนๆคงเคยเห็นกันมาบ้างแล้ว

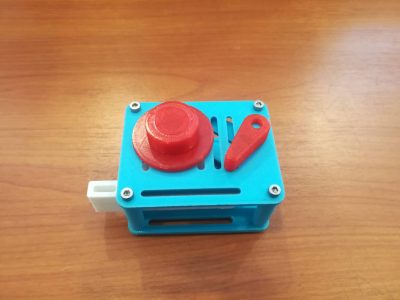

ส่วนของเราที่จะทำกันหน้าตาจะเป็นแบบนี้ครับ ซึ่งจะมองเห็นกลไกต่างๆของตัวชิ้นงานและระบบการทำงานได้อย่างชัดเจน

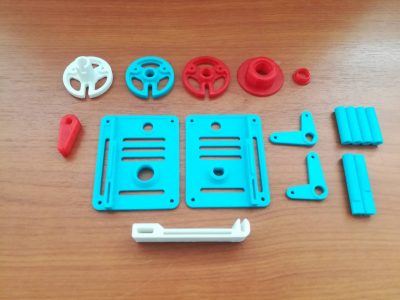

(ชิ้นส่วนที่ใช้มีดังนี้ครับ)

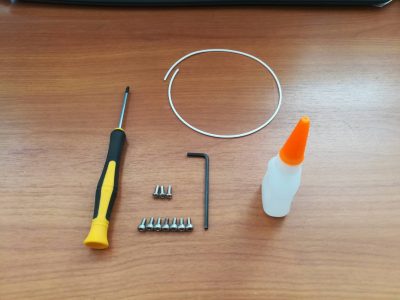

ส่วนอุปการณ์ในการทำมีดังนี้ ซึ่งอาจจะไม่เหมือนกับทางต้นฉับบเพราะทางเราเน้นใช้วัสดุใกล้ตัวครับ

             1.ไขควง           2.น็อตขนาดประมาณ3mm. (ใช้ทั้งหมด11ตัว)        3.เส้นfilament          4.ไขควงหกเหลี่ยม         5.กาวตราช้าง



เริ่มประกอบกันเลย!!

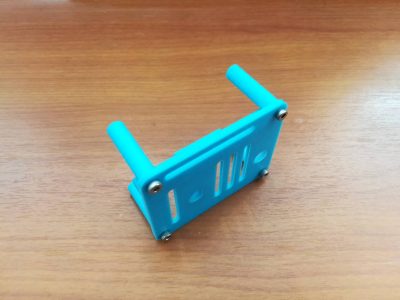

ขั้นแรกให้ทำการประกอบตัวbodyของงานก่อน

เมื่อประกอบตัวbodyเข้าไปแล้วให้ทำการประกอบตัวเฟื่องกลไกของแม่กุญแจกันต่อครับ โดยชิ้นส่วนและอุปกรณ์ที่ใช้มีดังนี้

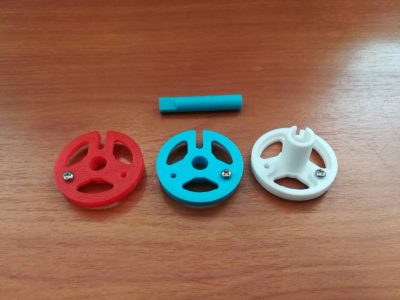

(ให้ขันน็อตตรงตามรูป เพราะจุดนี้เป็นการสร้างกลไกลแบบเข้ารหัสของตัวแม่กุญแจครับ)

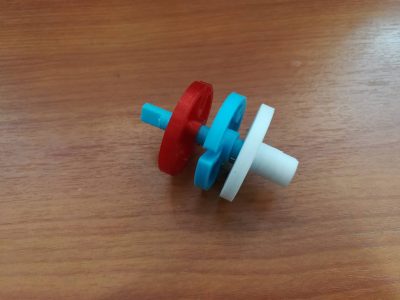

(ส่วนการประกอบเข้ากับแท่งหมุนจะเป็นแบบนี้ครับ)

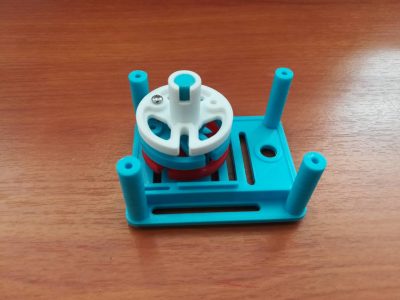

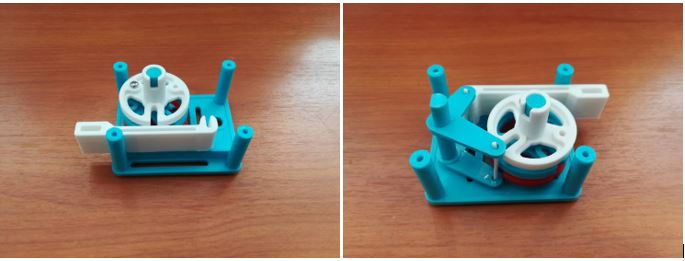

(ต่อมาให้นำชิ้นงานมาประกอบรวมกันจะได้หน้าตาแบบนี้ครับ)

มาถึงตรงนี้ก็เลยครึ่งทางในการประกอบแล้ว ต่อไปจะเป็นการประกอบชิ้นส่วนทั้งหมดเข้าด้วยกันครับ

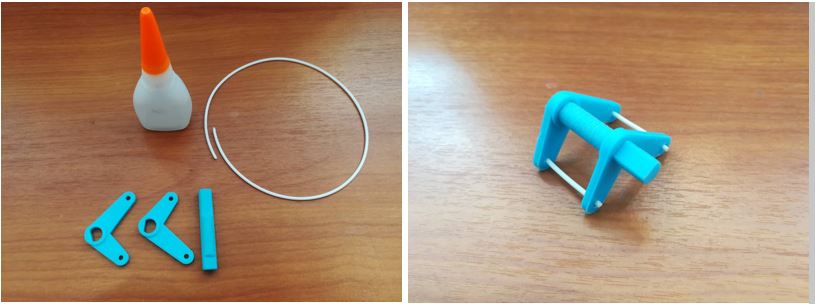

(ต่อมาเราจะมาทำตัวกลไกลเปิดสลักกุญแจ ซึ่งถ้าทำตามแบบที่downloadจะต้องใช้น็อตที่ยาวประมาณ15mm และต้องตัดหัวน็อตทิ้งด้วยเพื่อไม่ให้หัวน็อตไปเบียดกับตัวชิ้นงาน ทางเราจึงเปลี่ยนมาใช้เส้นfilamentแทน)

(ให้ตัดเส้นพลาสติกและเสียบเข้ากับตัวชิ้นงานแล้วใช้กาวตราช้างหยอดเพื่อยึดตัวเส้นพลาสติกเข้ากับตัวชิ้นงานอีกทีนึงครับ)



(ประกอบตัวสลักกุญแจ(ลิ้นกุญแจ)เข้าไปและตัวกลไกเปิดสลักกุญแจเข้าด้วยกัน)

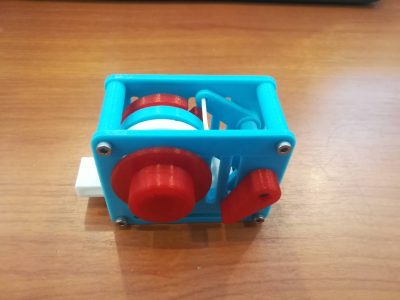

ต่อมาให้เอาbodyมาประกอบกับชิ้นส่วนที่เหลือก็เป็นอันเสร็จสิ้นครับ หน้าตาตอนประกอบเสร็จแล้วจะเป็นแบบนี้ ออกมาหน้าตาน่ารักที่เดียว

vdoสอนการใช้งาน

เสร็จไปแล้วนะครับสำหรับการสร้างแม่กุญแจรหัสแบบง่าย ซึ่งอุปการณ์ต่างๆสามารถหาได้ง่าย หรือเพื่อนๆจะหาอุปการณ์อื่นๆมาใช้ก็ได้เช่นกัน สามารถติดตามข่าวสารและเทคโนโลยีใหม่ๆได้ที่ www.print3dd.com
