3 กระบวนการก่อนเข้ากระบวนการผลิต

เราจะมานำเสนอขั้นตอนการทำ Reverse Engineering และเครื่องมือเฉพาะทางที่ใช้งานได้อย่างดีเยี่ยมกันครับนั้นคือโปรแกรม Geomagic® Essentials

ข้อดีของโปรแกรม Geomagic® Essentials

  1. ช่วยลดเศษของไฟล์สแกนที่ติดมาด้วยไม่จำเป็นให้น้อยลงและลด Noise ของงานให้ดีขึ้น
  2. เปลี่ยนไฟล์ Point ให้เป็น Solid และสามารถเปลี่ยนจาก Solid กลับไปเป็น Point ได้เหมือนเดิม
  3. สามารถกำหนดจุด Origin ให้ชิ้นงานที่เกิดจากการสแกนได้ง่ายเพราะงานที่ถูกสแกนมานั้นจะไม่มีจุด Origin ที่แน่นอน
  4. กำหนด Plane ของชิ้นงานในทุกๆส่วนได้ง่ายและตรงจุด

*นี้ยังเป็นข้อดีเพียงเล็กน้อยของโปรแกรมนะครับยังมีอีกมากที่ทำได้ ^^*

หลายๆท่านคงจะสงสัยกันว่า

Reverse Engineering คืออะไร ทำไมสแกนมาแล้วถึงไม่เข้ากระบวนการขึ้นรูปได้เลยและประโยชน์ของการทำ Reverse วันนี้เราจะมาอธิบายให้ได้รู้กันครับ

Reverse Engineering หรือ วิศวกรรมย้อนรอย คือการทำให้ชิ้นงานที่เสียหายหรือปรับแต่งชิ้นงานที่ผ่านการสแกนมาแล้วนั้น ดีขึ้น กระบวนการค้นหาโครงสร้างเดิม ฟังก์ชันการทำงานของอุปกรณ์หรือระบบหนึ่ง ๆ มักเกี่ยวข้องกับการแยกชิ้นส่วนของอุปกรณ์ออกจากกัน แล้ววิเคราะห์การทำงานในแต่ละส่วน จากนั้นจึงนำมาสร้างอุปกรณ์ใหม่ ที่เป็นรูปแบบเดิมโดยปราศจากการคัดลอกจากต้นแบบ ยกตัวอย่าง

มีงานที่แตกหักเราต้องการซ่อมงานชิ้นนี้โดยสามารถทำได้คือ ทำการสแกนงานชิ้นเดิมเพื่อนำโครงสร้างของงานชิ้นเดิมมาเติมแต่งให้สมบรูณ์ หรือ ทำการสแกนงานชิ้นเดิมมาวาดขึ้นใหม่แล้วเติมแต่งในส่วนที่ต้องการให้เป็นแบบงานที่เราต้องการได้ การทำ Reverse เหมือนการวาด 3D ขึ้นมาใหม่แต่เพียงแค่เราอ้างอิงจากโครงสร้างเดิมของไฟล์สแกน ทำให้เราทำการ ขึ้นรูป 3D ใหม่ได้ง่ายขึ้นเท่านั้นเองครับ

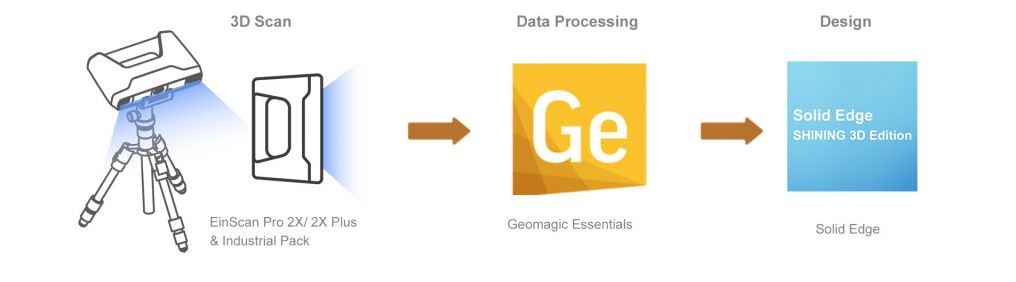

ซึ่งหลาย ๆ คนจะพบปัญหาการทำงานเกี่ยวกับ Reverse ในหลายๆโปรแกรม ที่เคยได้ใช้งานกันมา ในวันนี้เราจะมาแสดงให้เห็นถึงสุดยอด Solution และความคุ้มค่าของเครื่องสแกนเนอร์ EinScan Pro 2x Series กันครับ ว่างานที่ถูกสแกนมานี้เมื่อได้ไฟล์งานสแกนมาแล้วเราควรจะทำอะไรต่อให้ไฟล์ที่ถูกสแกนมา สมบูรณ์ที่สุดก่อนเข้ากระบวนการขึ้นรูป 3 มิติ

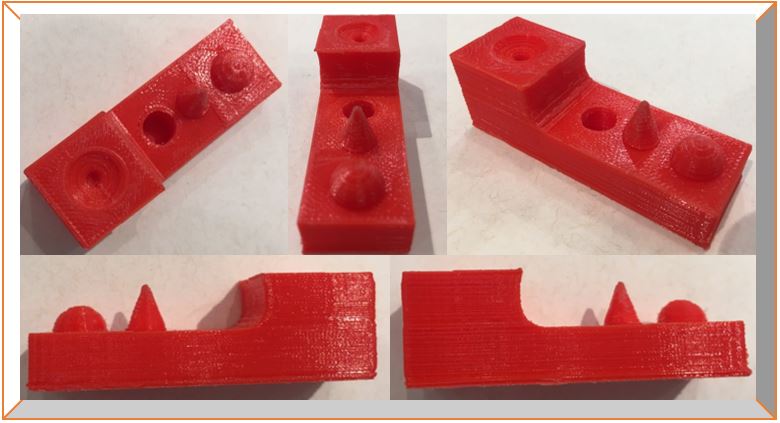

หลังจากที่ทำการวาดขึ้นใหม่สำเร็จแล้วก็เข้ากระบวนการขึ้นรูปโดย 3D Printer ได้เลยครับ
