AutoScan Inspec / Sparkle + FORM3 กับงานซ่อมไฟล์งานเพื่อไปใช้จริง

AutoScan Inspec / Sparkle + FORM3 กับงานซ่อมไฟล์งานเพื่อไปใช้จริง

เมื่อเราพบสิ่งของที่เกิดการแตกหักหรือเสียหายอันเนื่องมาจากอะไรก็ตามแต่ และเป็นของที่หาซื้อได้ยากและราคาสูง หรือบางครั้งก็ไม่มีขายอีกแล้ว วันนี้จึงมาแนะนำเคสตัวอย่างกัน เรามีตัวอย่างชิ้นงานที่เป็นฝาครอบ เกียร์ P ของรถ Mercedes-Benz ซึ่งเราได้ทำการขอติดต่อซื้อจากศูนย์บริการไปแล้ว แต่ทางศูนย์บอกชิ้นนี้ไม่มีอะไหล่ส่วนนี้แล้ว แล้วอย่างเราจะทำยังไงดี เมื่อมันแตกละเอียดขนาดนี้ ก็เอามาติดกาวสิครับในเมื่อเรามี 3D Solution ครบพร้อมแล้ว เราจะกลัวอะไรงัดสิ่งที่มีออกมาใช้ให้หมดเลยครับ

มาดูกันว่าเราใช้เครื่องมืออะไรกันบ้างและขั้นตอนแต่ละขั้นตอนเป็นยังไงบ้าง

จากที่ได้เห็นแล้วว่าเราใช้เครื่องมืออะไรบ้าง เรามาดูกันว่าแต่ละอย่างใช้ทำอะไรเพื่ออะไรบ้างกันครับ

  1. AutoScan Inspec / Sparkle : ใช้สำหรับงานสแกนต่างๆ สำหรับชิ้นงานขนาดเล็กเพราะตัวเครื่องสามารถสแกนได้ละเอียดสูงสุด 10 Micron เรื่องความคลาดเคลื่อนแทบจะไม่ต้องห่วง วางใจได้เลยสำหรับตัวเครื่องนี้ครับ
  2. Geomagic Essentials : ใช้สำหรับการแต่งผิวงาน และทำ Reverse Engineering ที่ได้จากเครื่องสแกน เพราะว่าเราสแกนจากงานจริงที่มีการแตกหักและเกิดรอยร้าว และมีบางส่วนที่เราต้องการเติมแต่งให้กับมัน เราจะใช้โปรแกรมตัวนี้ในการแต่งขัดผิว และเติมส่วนที่ต้องการให้งานออกมาสมบูรณ์ครับ
  3. Formlabs Form3 : ใช้เพื่อขึ้นรูปงานที่เรา แต่งเสร็จแล้วจากโปรแกรม Geomagic Essentials เราจะได้ตัวชิ้นงานที่สามารถใช้งานได้จริงและเป็นงานที่สมบูรณ์หลังจากที่ได้ทำการ แต่งไฟล์งานมาอย่างละเอียด



เอาล่ะครับก่อนอื่นเรามาดูตัวอย่างชิ้นงานของจริงที่มันพังกันก่อนดีกว่า มาดูว่ามันพังเละแค่ไหน ขนาดติดกาวตราช้างแล้วยังเอาไม่อยู่



– เรามาลุยกันเลยดีกว่า เริ่มจากสแกนก่อนเลยและได้ไฟล์ออกมาครับ โดยตามที่เราบอกเราจะใช้ตัวเครื่อง

– เริ่มต้นด้วยการสแกนไฟล์งาน จากชิ้นงานจริงโดยใช้เครื่องสแกนงานขนาดเล็กรุ่น AutoScan Inspec / Sparkle จะได้ไฟล์งานตามรูปภาพซึ่งจะมีความละเอียดสูง และเก็บรายละเอียดส่วนต่างๆที่เป็น Under Cut ได้ค่อนข้างดีแต่ผิวงานที่ได้เราควรที่จะต้องทำเพิ่มและเก็บงานให้ดีกว่านี้

– จัดการแต่งผิวงานให้มีความ Smooth และเรียบเนียนหลังจากนั้นก็เติมผิวงานที่เสียหายให้เต็มและขัดผิวนิดหน่อยตามใจชอบ

– หลังจากมั่นใจว่าไฟล์เสร็จสมบรูณ์แล้วก็ใช้เครื่อง Fom3 ขึ้นรูปได้เลยครับที่เลือกเป็น Form3 เพราะต้องการงานที่ละเอียดและเสมือนของจริงที่สุด และเรซิ่นที่ใช้ก็ใช้เพียง Standard Grey Resin เท่านั้นครับความแข็งแรงและความยืดหยุ่นพอดีสมหรับงานนี้ไม่จำเป็นต้องแข็งมาก ขอแค่ละเอียดและนำไปทำสีต่อได้

– มาลองเปรียบเทียบงานจริงและงานที่พึ่งสร้างขึ้นมาใหม่กันครับว่า แตกต่างกันมากน้อยแค่ไหน



ในที่สุดเราก็ได้งานในแบบที่เราต้องการเรียบร้อยแล้วครับ เหมือนกับของใหม่ที่พึ่งซื้อศูนย์มาเลยเหลือแค่ทำสีแค่นั้นเอง เป็นอีกหนึ่งไอเดียดีๆ ที่ทางเรา PRINT3DD นำมาแชร์ความรู้และหลักการทำงานที่ทางเราเองได้ทำไว้มาให้ครับ











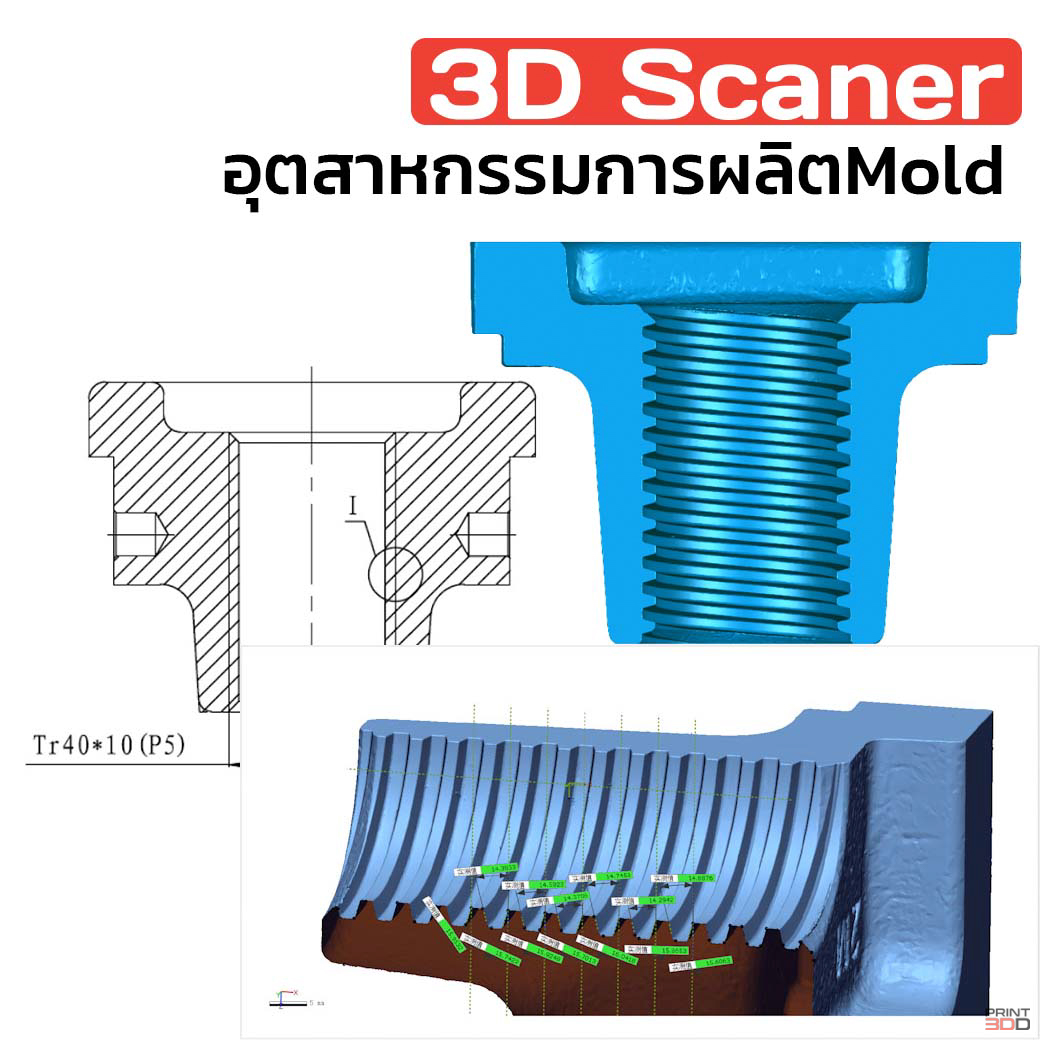

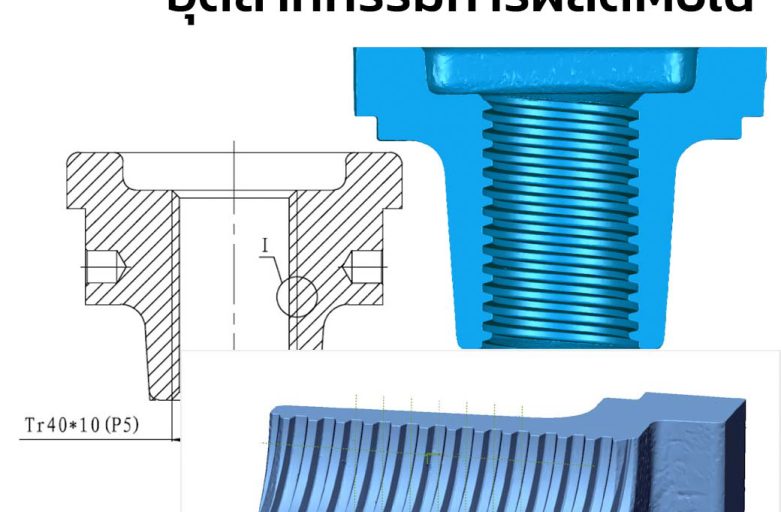

วิธีการวัดขนาดงาน Aluminum Mold ที่มีขนาดใหญ่ด้วย 3D Scanner

วิธีการวัดขนาดงาน Aluminum Mold ที่มีขนาดใหญ่ด้วย 3D Scanner

ทำไม? ถึงใช้เครื่องสแกนเนอร์ในการวัดขนาดแทนการใช้เครื่องมือแบบปกติทั่วไป

การพัฒนาอย่างรวดเร็วและความก้าวหน้าทางเทคนิคทางด้านในงานอุตสาหกรรมต่างๆ ในหลายๆ ปีที่ผ่านมา ได้มีการออกแบบโครงสร้างหรือต้นแบบของผลิตภัณฑ์ หรือสินค้าต่างๆ ให้เหมาะสมและทันต่อการใช้งานสำหรับผู้ใช้งานเป็นอย่างมาก ดังนั้นจึงส่งผลต่อระบบของอุตสาหกรรมการผลิตและการออกแบบเป็นอย่างมาก ซึ่งในการออกแบบนั้นจะมีความซับซ้อนมากๆ ที่จะทำแม่พิมพ์ที่มีความหลากหลาย มีร่อง มีรู หรือรูปทรงแปลกๆ ที่ไม่สามารถมองไม่เห็นหรือสามารถวัดได้ด้วยเครื่องมือที่มีอยู่ ด้วยสัดส่วนของพื้นผิวที่มีความซับซ้อนมากๆ แบบอิสระที่เพิ่มขึ้น ไม่ได้เขียนขึ้นด้วยรูปแบบปกติทั่วไป เมื่อเป็นแบบนี้ทางนักวิศวกรรมต้องการความแม่นยำในการขึ้นรูปแม่พิมพ์ที่เพิ่มขึ้นวินัยเพื่อใช้ในการพัฒนาและออกแบบแม่พิมพ์ที่แม่นยำที่สุดออกมาเพื่อใช้งาน

โดยทั่วไปแล้ววิธีการวัดแม่พิมพ์แบบดั้งเดิมจะโดยใช้เครื่องมือวัดแบบแมนนวล ใช้คนวัดด้วยเครื่องมือแบบเฉพาะทาง หรือรูปทรงนั้นๆ เช่น เครื่องมือวัดเวอร์เนียหรือไมโครมิเตอร์ สามารถวัดคุณลักษณะบางอย่างเช่น ความกว้าง ความสูง และความลึกส่วนแม่พิมพ์ที่ความโค้งของพื้นผิว และพื้นผิวที่ลึกแบบครึ่งวงกลมนั้นจะยากที่จะวัดได้ วิธีการวัดแบบใช้เครื่องมือแบบแมนนวลนั้นจึงไม่เพียงพอต่อการวัดขนาด หรืออาจจะต้องใช้เวลาที่ค่อนข้างนาน แต่ก็ยังยากที่จะตรวจสอบคุณภาพการวัดและความแม่นยำของแม่พิมพ์ขนาดใหญ่ จึงส่งผลใช้เกิดความเสี่ยงมากมายตามมางานที่จะต้องเร่งผลิตอจจะต้องล่าช้า เพราะเกิดจากการแก้ไขหรือปรับปรุงแม่พิมพ์ได้ช้า

เครื่องมือในการวัดขนาด แบบแมนนวล

ดังนั้นจึงได้เกิดเครื่องมือที่เรียกได้ว่ามาเปลี่ยนแปลงทางด้านอุตสาหกรรมเป็นอย่างมากที่ช่วยให้การวัดขนาดนั้นง่าย และรวดเร็วเป็นอย่างมาก ซึ่งเป็นเทคโนโลยีทางด้านดิจิตอลสมัยใหม่ก็คือ 3D Scanner ซึ่งเจ้าเครื่องสแกนเนอร์นี้นั้นมีความแม่นยำและรวดเร็วเป็นอย่างมากจากปกติถ้าเราใช้เครื่องมือวัดแบบแมนนวลอาจจะเวลา 1-2 วัน แต่เมื่อนำ 3D Scanner มาใช้อาจจะใช้เวลาเพียง 10-30 นาทีเท่านนั้นเองการสแกนนั้นจะใช้แสงส่องากระทบลงบนวัตถุแล้วสะท้อนเก็บมาเป็นข้อมูลดิจิตอลอยู่ภายในคอมพิวเตอร์ทำให้นักพัฒนานั้นนำไปทำงานต่อได้มากมายยิ่งขึ้นมากๆ

Aluminum Mold ขนาดใหญ่ 1.5 x 1 เมตร และมีความซับซ้อนเป็นอย่างมาก

จากภาพจะเป็นแม่พิมพ์ Aluminum ขนาดใหญ่ 1.5 x 1 เมตร ทางโรงงานต้องการหาเทคโนโลยี หรืออุปกรณ์ที่สามารถเข้ามาช่วยในการวัดขนาดจุดต่างๆ ของแม่พิมพ์เพื่อนำไปพัฒนาต่อให้ได้ความแม่นยำที่ดีสำหรับนำไปดำเนินการต่อในกระบวนการผลิตของอุตสาหกรรม การที่จะวัดขนาดแม่พิมพ์ที่มีขนาดใหญ่แบบนี้ได้นนั้นถ้าทำการวัดขนาดแบบแมนนวลตามปกติที่เคยทำมาจะมีบางส่วนที่ไม่สามารถวัดขนาดได้ ถ้าได้อาจจะยากมากๆ เลยต่อการวัดขนาดในจุดนั้น หรืออาจจะไม่แม่นยำเลย เพื่อเป็นการปิดข้อพกพ่องของจุดนี้จึงได้นำ 3D Scanner แบบใช้มือจับสแกนมาใช้โดยเครื่องสแกนเนอร์รุ่น Einscan HX ของ Shining3D จะทำงานด้วยระบบ Laser  7 เส้น Cross กัน และความแม่นยำสูงอยู่ที่ 0.04-0.06 มิลลิเมตร/เมตร



ขั้นตอนการวัดขนาด และการประมวลผลเปรียบเทียบ

การเลือกช้เครื่องมือในกาวัดขนาดแม่พิมพ์ Aluminum ได้เลือกใช้เครื่องสแกนเนอร์ 3 มิติ Einscan HX dual blue light แบบใช้มือจับตัวเครื่องเดินถือสแกนได้เลย การสแกนแม่พิมพ์ที่เป็น Aluminum นั้นจำเป็นอย่างมากที่จะต้องใช้ Laser ในการสแกนถ้าเป็นเครื่องที่ใช้แต่ Projector ธรรมดาจะต้องใช้สเปรย์แป้งกำจักความมันเงาของผิว Aluminum ก่อนการสแกนก่อน แต่พอเป็นเครื่อง Einscan HX dual blue light นั้นสามารถนำไปสแกนที่ชิ้นงานได้เลย แค่มีการติดจุดอ้างอิง Marker point เพื่อให้มีความแม่นยำที่มากยิ่งขึ้นต่อการสแกนชิ้นงาน ด้วยเครื่องสแกนเนอร์นี้สามารถจับถือสแกนได้จึงทำให้เกิดความสะดวกสบายมากต่อการทำงานเป็นอย่างมาก พื้นที่จำกัดก็สามารถทำงานได้ เดี๋ยยวเรามาดูขั้นตอนในการทำงานกันเลยมี 3 ขั้นตอนหลักๆ

– ขั้นตอนที่ 1 การติดจุดอ้างอิง Marker point

การสแกนโดยใช้เลเซอร์เราจะใช้โหมดที่เรียกว่า Laser scan mode ซึ่งก่อนการสแกนนั้นจำเป็นอย่างมากที่จะต้องติดจุดอ้างอิงก่อนการสแกน เพราะสร้างความแม่นยำ และการจับผิวงาน Aluminum ได้ดีมากยิ่งขึ้นต่อการสแกน ซึ่งงานที่เป็นผิวแบบนี้จะมีผลต่อ efficiency of quality measuring เป็นอย่างมาก ด้วยการสะท้อนแสงของผิว Aluminum

เลือกใช้โหมดการสแกน Laser Scan Mode สำหรับงานที่มีผิวเป็น Aluminum



Aluminum Mold ขนาดใหญ่ 1.5 x 1 เมตร และมีความซับซ้อนเป็นอย่างมาก

-ขั้นตอนที่ 2 การเริ่มสแกน Scanning

โหมดการสแกนด้วย Laser จะมีความเร็วในการสแกนอยู่ที่ 480,000 dots/sec ใช้เวลาในการสแกนอยู่ประมาณเพียงแค่ 10 นาทีเท่านั้น จึงได้ออกมาเป็นไฟล์ข้อมูลแบบดิจิตอลไฟล์ ที่มีความแม่นยำและสมบูรณ์ของแม่พิมพ์ Aluminum

การเริ่มสแกนโดยใช่โหมด Laser scan mode ด้วย Einscan HX dual blue laser
ไฟล์ 3 มิติ ที่ได้จากการสแกนด้วยเครื่อง EInscan HX

-ขั้นตอนที่ 3 การวัดขนาดเพื่อนำไปพัฒนาและปรับปรุง Measureing

หลังจากที่ได้ไฟล์จากการสแกนเรียบร้อน จะนำมาเพื่อตรวจสอบว่าแม่พิมพ์อลูมิเนียมตรงตามข้อกำหนดด้านความแม่นยำหรือไม่ หรือเป็นการนำมาเทียบกับ CAD 3D ที่เป็นข้อมูลของแม่พิมพ์ Aluminumได้ออกแบบไว้นั้นเอง ซึ่งจากนั้นจะนำไฟล์ที่ได้จากการสแกนแม่พิมพ์ และไฟล์ CAD 3D มาเปรียบเทียบกันในโปรแกรม Geomagic Control X จะต้องทำการจัดแนวหรือ Origin ของตัวงานที่สแกนมาใหม่ เพื่อจะให้โปรแรกมทำการวิเคราะห์เปรียบเทียบค่าเบี่ยงเบนจากนั้นจะได้เป็น Comparison analysis report ออกมา

EinScan HX ผสมผสานการทำงานระหว่างแสง LED กับ Blue Laser ไว้ในอุปกรณ์เดียว ซึ่งตัวเครื่องมีความสามารถสูงทั้งความเร็วด้วยการทำงานของระบบแสง LED กและประสิทธิภาพความแม่นยำสูงด้วยการใช้ Blue Laser ซึ่งทั้งหมดนี้รวมอยู่ในอุปกรณ์เพียงเครื่องเดียว Einscan HX สามารถสแกนชิ้นงานได้กับวัสดุพื้นผิวและขนาดที่หลากหลาย ในโปรแกรมของ Einscan HX จะมีโหมดให้เลือกใช้งาน 2 แบบ แบ่งเป็นแบบรวดเร็ว Rapid scan mode จะใช้แสง LED ในการสแกน และการสแกนแบบแม่นยำ Laser scan mode จะใช้แสง Laser ในการสแกนชิ้นงานพร้อมทั้งสามารถติดจุดอ้างอิง Marker point เพื่อเพิ่มประสิทธิภาพในการสแกน และไฟล์ที่ได้จากการสแกนสามารถนำไปทำวิศวกรรมย้อนกลับ Revers Engineering ได้





ที่มา : https://www.shining3d.com/blog/

รีวิว Autoscan-Inspec เครื่องสแกนเนอร์ความละเอียดสูง สำหรับงานเฉพาะด้าน

รีวิว Autoscan-Inspec เครื่องสแกนเนอร์ความละเอียดสูง สำหรับงานเฉพาะด้าน

จากการที่ได้ทดลองใช้งานเครื่องสแกนรุ่นใหม่อย่าง AutoScan-Inspec แล้วนั้นถือได้ว่างานออกมามีคุณภาพที่ดีเลยนะครับ แม้ว่าบางงานที่รายละเอียดเล็กมาก ๆ เกินไปอาจจะยังไม่เหมาะสมแต่ก็สามารถนำงานที่สแกนมานั้นไปแก้ไขต่อได้โดยอาจจะใช้โปรแกรม ZBrush, Mashmixer หรือ CAD 3D งานที่สามารถรองรับการสแกนได้นั้นจะ maximum อยู่ที่ 100*100*75 mm และงานขนาดเล็กที่สามารถสแกนได้นั้นจะประมาณปลายดินสอ หรือปากกา บอกแบบนี้น่าจะเห็นภาพได้ง่ายขึ้น เดี๋ยวเราขอมาพูดถึงรายละเอียดของตัวเครื่องก่อนละกันนะครับ

Technical Specfications Autoscan-Inspec นั้นเป็นชื่อรุ่นโดยทางการของเครื่องสแกนเนอร์ตัวนี้ โดยจะมีการทำงานแบบสแกนอัตโนมัติมีแท่นหมุนมาให้ให้ตัวพร้อมกับกล้องสแกน specifications นั้นจะมีรายละเอียดดังนี้

  1. พื้นที่ในการสแกน : 100*100*75 mm
  2. ระบบโครงสร้างในการสแกนของเครื่อง : Structureding light 3D scanning ใช้ Source เป็น “Blue Light”
  3. ความละเอียด : น้อยกว่าหรือเท่ากับ 10ไมครารอน
  4. ระบบแกนการทำงาน : 3 แกน
  5. ความละเอียดของกล้อง : 5 MP
  6. น้ำหนักตัวเครื่อง : 7.50 Kg.
  7. ใช้ไฟ : DC24V
  8. ไฟล์ที่ได้ : .STL
  9. ระบบปฏิบัติการ : Windows10 /64 Bits



Spec ของเครื่อสแกนเนอร์ Autoscan-Inspec

เมื่อทำการแกะเครื่องออกจากตัวกล่องมานั้นจะพบกับอุปกรณ์มากมากที่มีมาให้ เพื่อให้ง่ายต่อการนำไปใช้กับงานได้ทุกรูปแบบไม่ว่าจะเป็นงานทางด้าน Jewelry, เหรียญพระ, พระองค์ขนาดเล็ก, Finger model, วิศวกรรม และงานอื่น ๆ อีกมากมาย แต่ข้อจำกัดที่ยังหลีกเลี่ยงไม่ได้ก็คือ ชิ้นงานใส ชิ้นงานมีความเงา ชิ้นงานสีดำเข้ม พวกนี้จะต้องทำการพ่นด้วย Powder spray ทำไมถึงสแกนงานขนาดเล็กได้ดีเพราะตัวเครื่องทำงานด้วยกล้องที่ให้ความละเอียดมากถึง 5.0 MP จำนวน 2 ตัว ทำให้สแกนงานได้เร็วและละเอียดมากยิ่งขึ้น เมื่อสแกนต่อ shot แล้วเครื่องสแกนแบบ 2 กล้องจะได้มุมที่กว้างกว่าเครื่องแบบมีกล้องตัวเดียว ทั้งนี้ Autoscan-Inspec ยังมีการทำงานที่รวดเร็ว และมาพร้อมโปรแกรมในการสแกนงานอีกด้วย  แถมยังสแกนงานได้ง่ายขึ้นแบบแค่คลิกเดียวก็สามารถสแกนงานได้จนเสร็จ เพราะมีแท่นหมุนแบบอัตโนมัติที่ทำงานร่วมกับตัว camera ทำให้มีการทำงานทั้งหมด 3-axis (x, y, z) พูดได้เลยว่าสะดวกมากจริง ๆ ไม่ต้องมาจับหมุนเอง

ที่ตัวเครื่องมีไฟบอกสถวานะการทำงานของตัวเครื่องอยู่ที่ด้านบนและด้านข้าง
มี Camera มาให้ 2 ตัวที่ความละเอียด 5MP และมีกระจกคอยหมุนเพื่อเปลี่ยนองศาของแสงสะท้อน
Turntable ที่ทำงานหมุนแบบ 2 แกน ทำให้ไม่ต้องมาค่อยหมุนชิ้นงานเอง



มาดูทางด้านของ Software กันบ้างดีกว่าว่ามีหน้าตาเป็นอย่างไรกันบ้าง ต้องขอบอกก่อนเลย Auroscan-Inspec จะต้องใช้ Dongle License ในการเปิด Software ซึ่งหน้าตาจะคล้ายๆ กับเครื่องสแกน รุ่น Einscan Pro Series เลย แต่เครื่องมือด้านบนเมื่อเข้าไปหน้าแรกนั้นจะมีแค่ 3 อันคือ

  • Ispec(1) เป็นการดำเนินการก่อนทำการเริ่มสแกนงาน เช่น การคาริเบท(2) การสร้างไฟล์งาน(3) หรือโหลดงานที่เคยสแกนมาแล้วนั้นนำมาทำงานต่อ(2)
  • Scan(7) เป็นหน้าต่างที่ใช้ในการควบคุมการสแกน สามาถปรับองศาของตัว camera ความสว่าง การเริ่มหรือหยุดสแกนงาน เมื่อทำการสแกนงานเสร็จแล้วจะมีเครื่องมือเด้งขึ้นมาเพิ่มเติมให้จะอยู่ด้านขวาคือการลบส่วนเกิน(8) การซูม และส่วนด้านล่างนั้นจะมี Rescan (สแกนงานใหม่อีกครั้ง)(5), Flip scan (สแกนงานในด้านอื่น ๆ )(8) และ Data wrap (ปิดผิวชิ้นงานเพื่อทำการ save file )(6) ส่วนการเชื่อมต่องานโปรแกรมจะทำการ Alignment(9) ให้แบบอัตโนมัติเมื่อทำการ Flip scan เสร็จให้กดที่ Alignment เมื่อเราทำการกดที่ Data wrap โปรแกรมจะทำการ Save แบบอัติโนมัติให้ทันที่เป็น .stl ทันที แต่เราต้องเลือกว่าจะให้ปิดผิวงานเป็นแบบ Watertight (แบบตัน) และ Unwatertight (แบบกลวง)(10)
  • Process เป็นการตรวจสอบงานที่ได้ปิดผิวเสร็จเรียบร้อยแล้ว และสามารถกลับไปสแกนซ่อมแซมงานได้ โดยให้กดที่ Next จะกลับไปสู่หน้าต่างของ Scan ถ้างานที่ปิดผิวเรียบร้อยแล้วต้องการจะออกให้กดที่ Conplete เสร็จสิ้นการสแกนงาน

และขอเสริมอีกนิดคือในส่วนของหน้าต่าง Process นั้นด้านซ้ายมือจะมีแถบเมนู Model list(11) คือจะแสดงจำนวนไฟล์ชิ้นงานที่สแกนอยู่ทั้งหมดสามารถเปิด/ปิด ดูแต่ละชิ้นงานได้ครับ เมื่อสแกนงานเสร็จแล้วได้ลองนำชิ้นงานได้เปิดในโปรแรกม ZBrush เพื่อดูผิวของงาน และจำนวน Polygon ของไฟล์งานเวลาออกมาดีไหม ถ้าว่าดีมากเลย Polygon ละเอียดมากทำให้ง่ายต่อการแก้ไขงานต่อ

หน้าต่างแรกของการเข้า Software scan
การ Calibration เครื่องสแกนเนอร์



วิธีการใช้งานตัวเครื่อง  Autoscan-Inspec

  1. ทำการเชื่อมต่อสาย USB เข้าที่ตัวเครื่องสแกนเนอร์ กับ Computer และเสียบสาย Power เข้าที่ตัวเครื่องสแกนเนอร์
  2. เสียบ USB Dongle และ USB Drive software เพื่อทำการลงโปรแกรม
  3. เปิดสวิตท์ที่อยู่ด้านหลังเครื่อง ไฟสถานะของเครื่องสแกนเนอร์จะติดขึ้นมาเป็นสีฟ้าๆ ที่ด้านบนและด้านข้างของตัวเครื่อง
  4. จากนั้นให้ทำการติดตั้งโปรแกรมที่อยู่ใน USB Drive พร้อมทั้ง Activation license แบบ Online
  5. เมื่อทำการติดตั้งโปรแกรมเสร็จเรียบร้อยแล้วให้เปิดโปรแกรมขึ้นมา และ Calibration (2) โดยจะใช้แผ่น Calibrate ที่มีมาให้จะอยู่ให้กล่องอุปกรณ์
  6. เริ่มทำการสแกนให้คลิกที่ New project > เลือกที่เก็บไฟล์ > ตั้งชื่องาน(แนะนำภาษาอังกฤษ)
  7. หน้าต่างของการสแกน Scan ด้านซ้ายมือจะเป็นการปรับแสงที่ส่องไปกระทบชิ้นงาน สามารถเลือก Auto ได้
  8. กด Scan เพื่อเริ่มการสแกนชิ้นงาน
  9. เมื่อการสแกนเสร็จสิ้นจะมีเครื่องมือในหารรบส่วนเกินที่ไม่เกี่ยวกับชิ้นงานจะอยู่ด้านขวามือ (8) ให้กดเลือกเครื่องมือจากนั้นกด shift ค้างไว้และลากเม้าส์คลิกซ้ายครอบจุดที่ต้องการลบและกด delete
  10. ถ้าต้องการสแกนชิ้นงานส่วนที่ยังไม่ได้สแกนให้กดที่ Flip scan และทำการจับชิ้นงานพลิกไปอีกด้านที่ต้องการสแกนเพิ่ม
  11. เมื่อสแกนงานเสร็จเรียบร้อยแล้วต้องการจะ save ให้กดที่ data wrap ซึ่งจะแบ่งเป็น 2 ส่วน คือ Watertight (แบบตัน) และ Unwatertight (แบบกลวง)(10)
  12. จากนั้นโปรแกรมจะทำการ save auto ให้ทันทีใน folder ที่เลือก save ตั้งแต่แรก โดยไฟล์ที่ได้คือ .stl



หน้าต่างการสแกนงาน
การ Edit งานสแกนส่วนที่เกินจากชิ้นงานจริง
การ Flip งานที่สแกนเพื่อเก็บด้านที่ยังสแกนไม่ได้
การ Wrap งานสแกนมีทั้งแบบ Watertiht(ตัน) และ Unwatertight(กลวง)
หน้าต่าง Process หลังจากที่ Wrap data เรียบร้อยแล้ว



หน้าต่าง Process หลังจากที่ Wrap data เรียบร้อยแล้ว
หน้าต่าง Process หลังจากที่ Wrap data เรียบร้อยแล้ว



จุดเด่น
– ความละเอียดในการสแกนระดับ 10ไมครอน (0.001mm)
– ระบบแสงฟ้า Structured Light Scanning process (แสงฟ้าเก็บรายละเอียดได้ดีกว่าแสงขาวมาก แต่สีที่ได้เป็น Grey Scale)
– Metrology Grade เป็นเครื่องระดับมาตรวิทยา เพื่อการสอบเทียบ
– มาพร้อมกล้องละเอียดสูงระดับ 5.0 MegaPixel จำนวน 2 ตัว
– ระบบการสแกน 3แกน 3-Axis Scanner ทำให้สแกนได้เร็วกว่า และ ทำงานกับชิ้นงานที่ซับซ้อนได้มากกว่า
– มาพร้อมแท่นจับ แทนวางชิ้นงานหลายแบบ ทำงานร่วมกับชิ้นงานได้หลากหลาย เช่นงาน Jewelry, งานทันตกรรม, งานศิลปะ-วัตถุมงคล
– ไฟล์ที่ได้เป็น STL, OBJ, PLY เป็นไฟล์กลาง สามารถไปทำงานต่อได้กับ Software ทั่วไปในท้องตลาด
– ไม่มีค่า Subscription รายปี สินค้าเป็นการซื้อขาด จบในตัวเอง

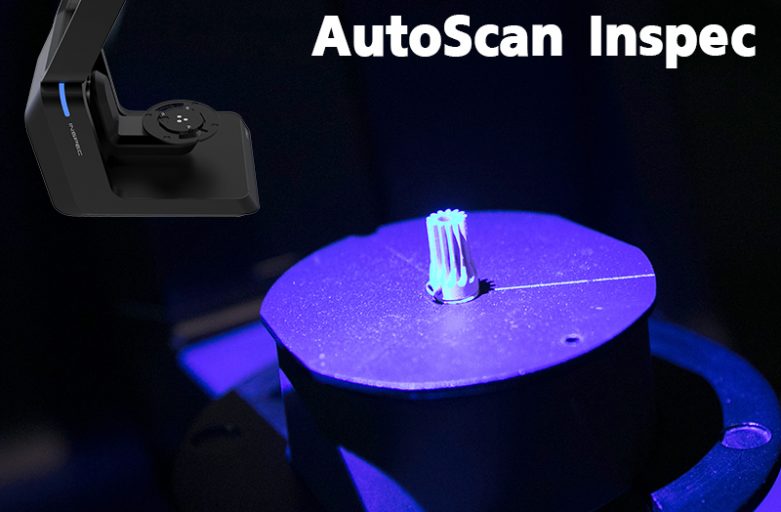

Preview 3D Scanner ความละเอียดสูง 10ไมครอน AutoScan Inspec

Preview 3D Scanner ความละเอียดสูง 10ไมครอน AutoScan Inspec

วันนี้สินค้าตัวใหม่เข้า เครื่อง AutoScan Inspec เข้ามาครับ เครื่องเป็นระดับ Metrology หรืออยู่ในเกรดเครื่องมาตรวิทยา เพื่อการสอบเทียบ
– ตัวเครื่องมีความละเอียด 10Micron
– กล้องมีความละเอียด 5.0 Mega Pixel จำนวน 2 ตัว
– ระบบแสงฟ้า ไม่ใช่แสงขาว Blue Light LED
– ระบบการสแกน 3แกน

ตัวเครื่อง cover แม้เป็นพลาสติก ก็ผิวสัมผัสดี
แผ่น Calibrate
มือจับแบบต่างๆ
มื่อจับหมุนแบบ Lock
ท่านวาง
Software Dongle และอื่นๆ
Quick Guide และ User Manual
