AutoScan Inspec / Sparkle + FORM3 กับงานซ่อมไฟล์งานเพื่อไปใช้จริง

AutoScan Inspec / Sparkle + FORM3 กับงานซ่อมไฟล์งานเพื่อไปใช้จริง

เมื่อเราพบสิ่งของที่เกิดการแตกหักหรือเสียหายอันเนื่องมาจากอะไรก็ตามแต่ และเป็นของที่หาซื้อได้ยากและราคาสูง หรือบางครั้งก็ไม่มีขายอีกแล้ว วันนี้จึงมาแนะนำเคสตัวอย่างกัน เรามีตัวอย่างชิ้นงานที่เป็นฝาครอบ เกียร์ P ของรถ Mercedes-Benz ซึ่งเราได้ทำการขอติดต่อซื้อจากศูนย์บริการไปแล้ว แต่ทางศูนย์บอกชิ้นนี้ไม่มีอะไหล่ส่วนนี้แล้ว แล้วอย่างเราจะทำยังไงดี เมื่อมันแตกละเอียดขนาดนี้ ก็เอามาติดกาวสิครับในเมื่อเรามี 3D Solution ครบพร้อมแล้ว เราจะกลัวอะไรงัดสิ่งที่มีออกมาใช้ให้หมดเลยครับ

มาดูกันว่าเราใช้เครื่องมืออะไรกันบ้างและขั้นตอนแต่ละขั้นตอนเป็นยังไงบ้าง

จากที่ได้เห็นแล้วว่าเราใช้เครื่องมืออะไรบ้าง เรามาดูกันว่าแต่ละอย่างใช้ทำอะไรเพื่ออะไรบ้างกันครับ

  1. AutoScan Inspec / Sparkle : ใช้สำหรับงานสแกนต่างๆ สำหรับชิ้นงานขนาดเล็กเพราะตัวเครื่องสามารถสแกนได้ละเอียดสูงสุด 10 Micron เรื่องความคลาดเคลื่อนแทบจะไม่ต้องห่วง วางใจได้เลยสำหรับตัวเครื่องนี้ครับ
  2. Geomagic Essentials : ใช้สำหรับการแต่งผิวงาน และทำ Reverse Engineering ที่ได้จากเครื่องสแกน เพราะว่าเราสแกนจากงานจริงที่มีการแตกหักและเกิดรอยร้าว และมีบางส่วนที่เราต้องการเติมแต่งให้กับมัน เราจะใช้โปรแกรมตัวนี้ในการแต่งขัดผิว และเติมส่วนที่ต้องการให้งานออกมาสมบูรณ์ครับ
  3. Formlabs Form3 : ใช้เพื่อขึ้นรูปงานที่เรา แต่งเสร็จแล้วจากโปรแกรม Geomagic Essentials เราจะได้ตัวชิ้นงานที่สามารถใช้งานได้จริงและเป็นงานที่สมบูรณ์หลังจากที่ได้ทำการ แต่งไฟล์งานมาอย่างละเอียด

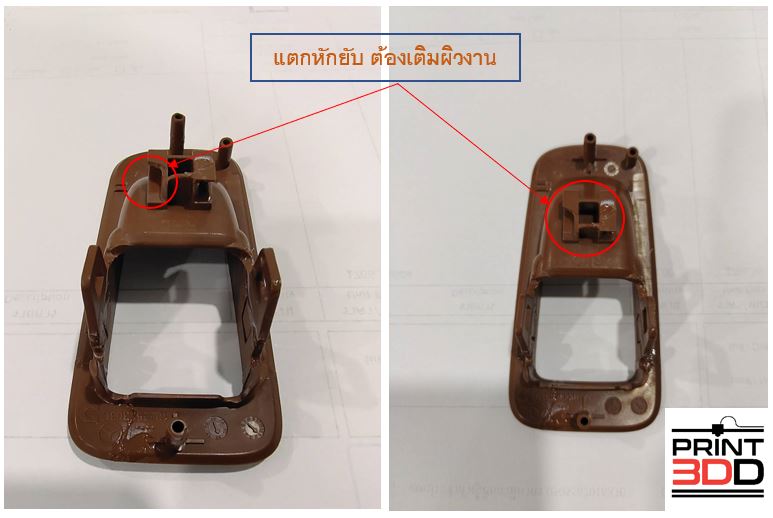

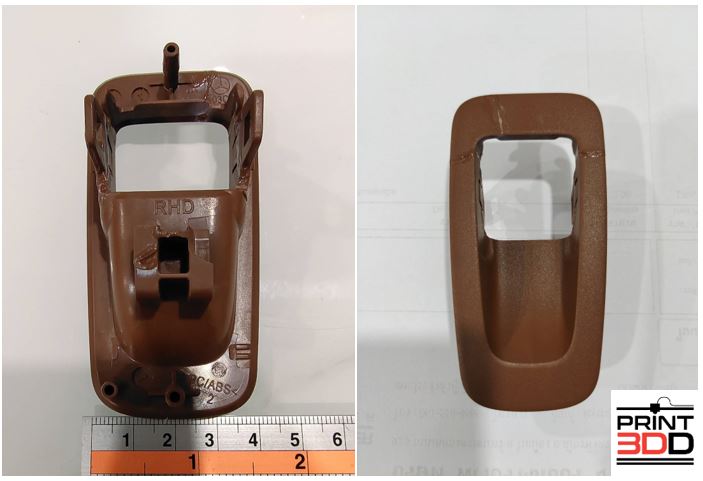

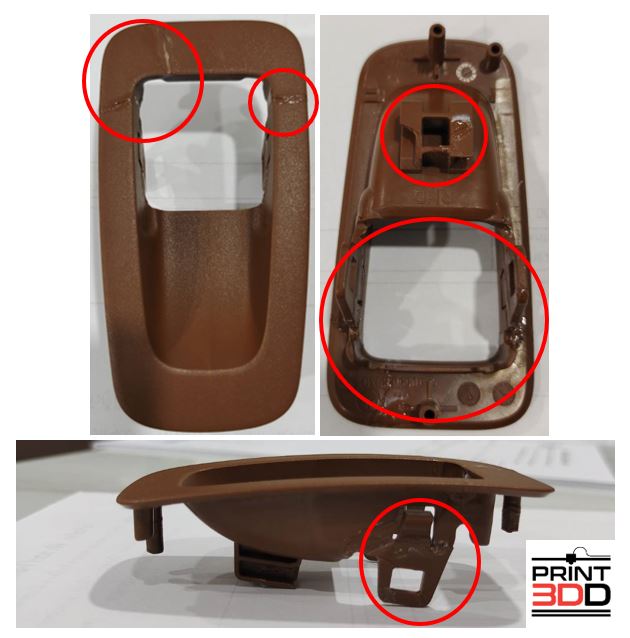

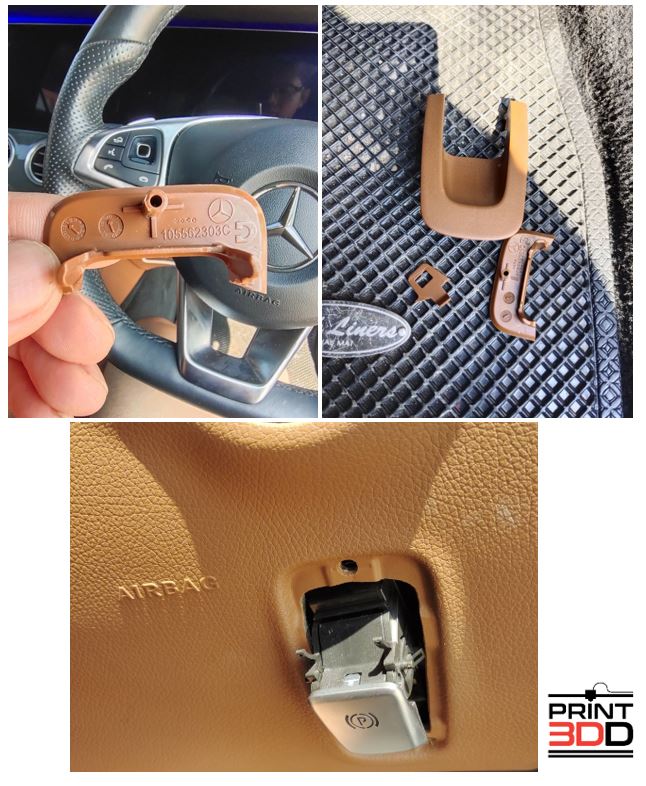

เอาล่ะครับก่อนอื่นเรามาดูตัวอย่างชิ้นงานของจริงที่มันพังกันก่อนดีกว่า มาดูว่ามันพังเละแค่ไหน ขนาดติดกาวตราช้างแล้วยังเอาไม่อยู่



– เรามาลุยกันเลยดีกว่า เริ่มจากสแกนก่อนเลยและได้ไฟล์ออกมาครับ โดยตามที่เราบอกเราจะใช้ตัวเครื่อง

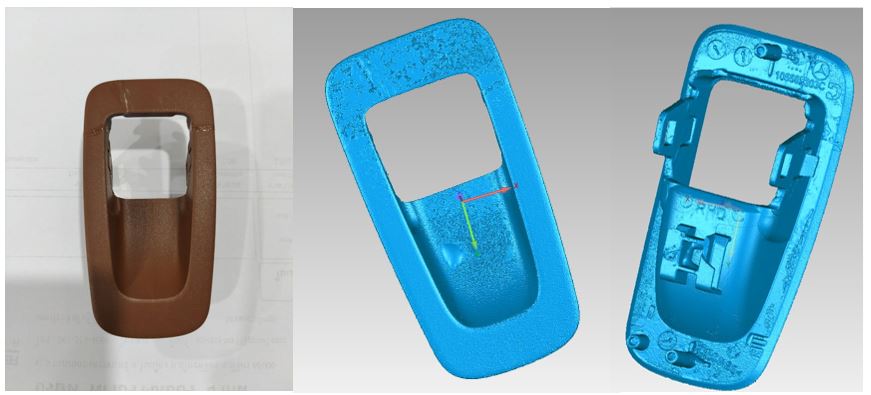

– เริ่มต้นด้วยการสแกนไฟล์งาน จากชิ้นงานจริงโดยใช้เครื่องสแกนงานขนาดเล็กรุ่น AutoScan Inspec / Sparkle จะได้ไฟล์งานตามรูปภาพซึ่งจะมีความละเอียดสูง และเก็บรายละเอียดส่วนต่างๆที่เป็น Under Cut ได้ค่อนข้างดีแต่ผิวงานที่ได้เราควรที่จะต้องทำเพิ่มและเก็บงานให้ดีกว่านี้

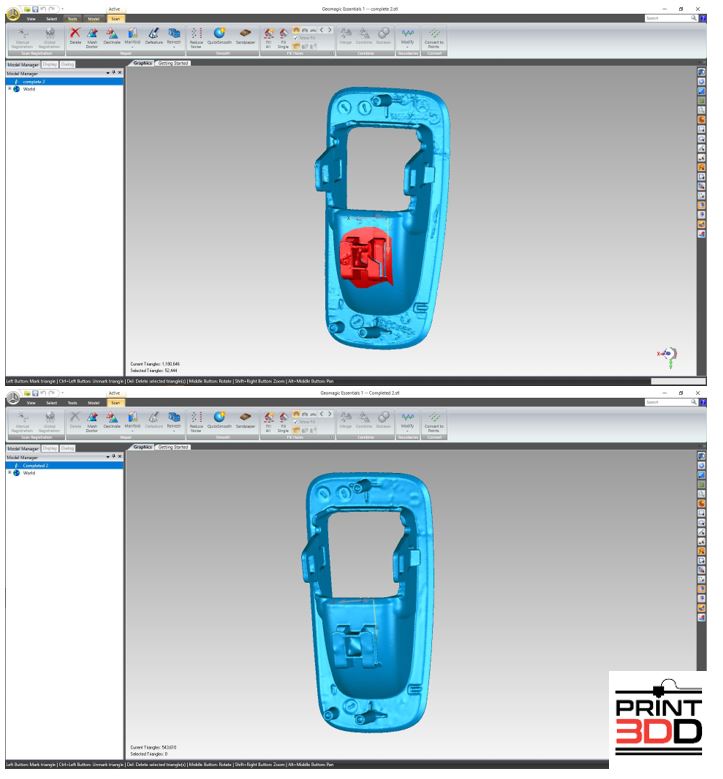

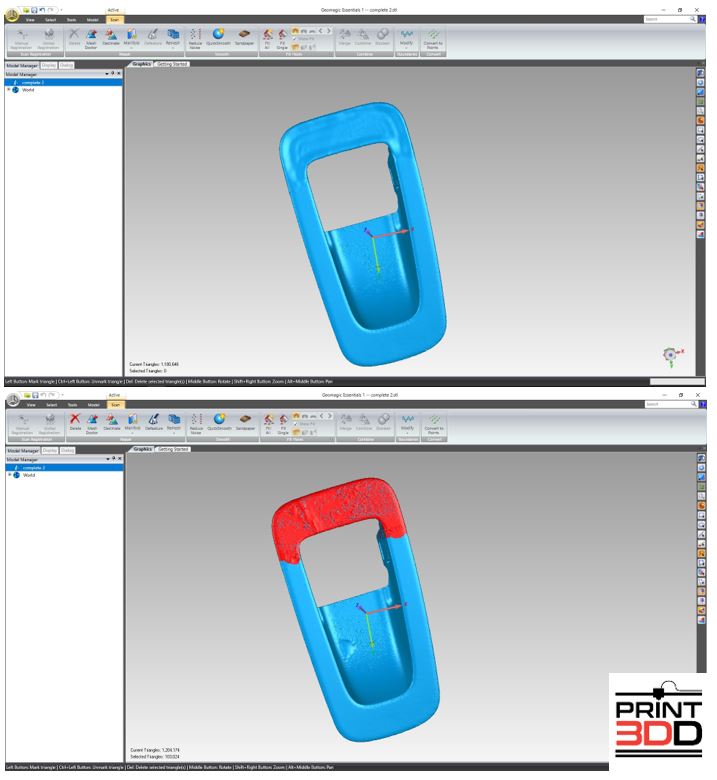

– จัดการแต่งผิวงานให้มีความ Smooth และเรียบเนียนหลังจากนั้นก็เติมผิวงานที่เสียหายให้เต็มและขัดผิวนิดหน่อยตามใจชอบ

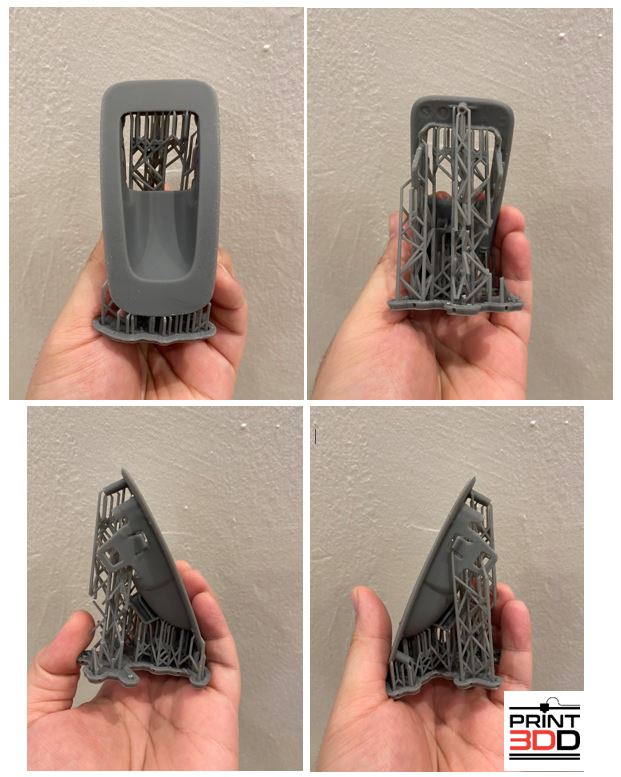

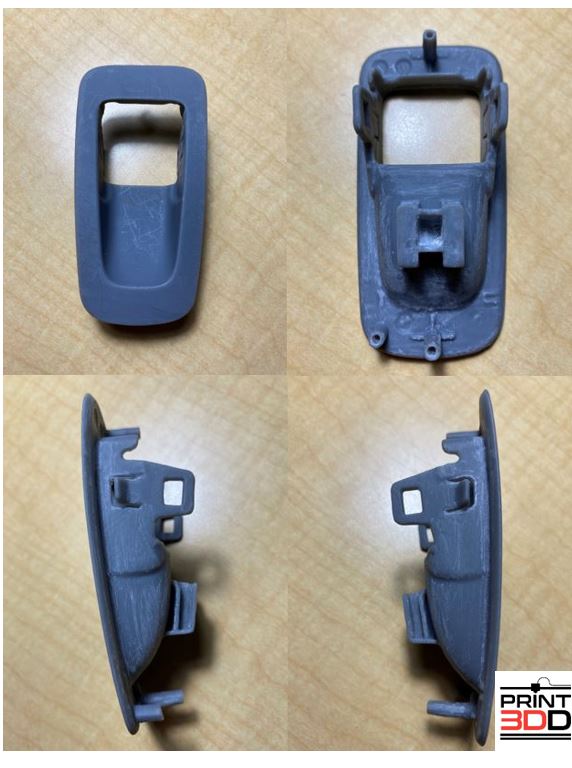

– หลังจากมั่นใจว่าไฟล์เสร็จสมบรูณ์แล้วก็ใช้เครื่อง Fom3 ขึ้นรูปได้เลยครับที่เลือกเป็น Form3 เพราะต้องการงานที่ละเอียดและเสมือนของจริงที่สุด และเรซิ่นที่ใช้ก็ใช้เพียง Standard Grey Resin เท่านั้นครับความแข็งแรงและความยืดหยุ่นพอดีสมหรับงานนี้ไม่จำเป็นต้องแข็งมาก ขอแค่ละเอียดและนำไปทำสีต่อได้

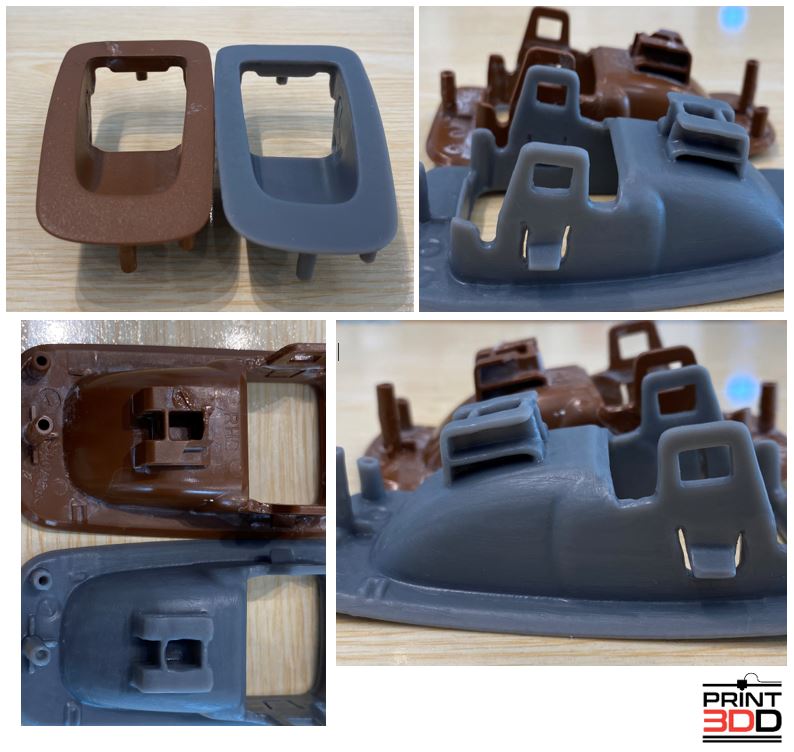

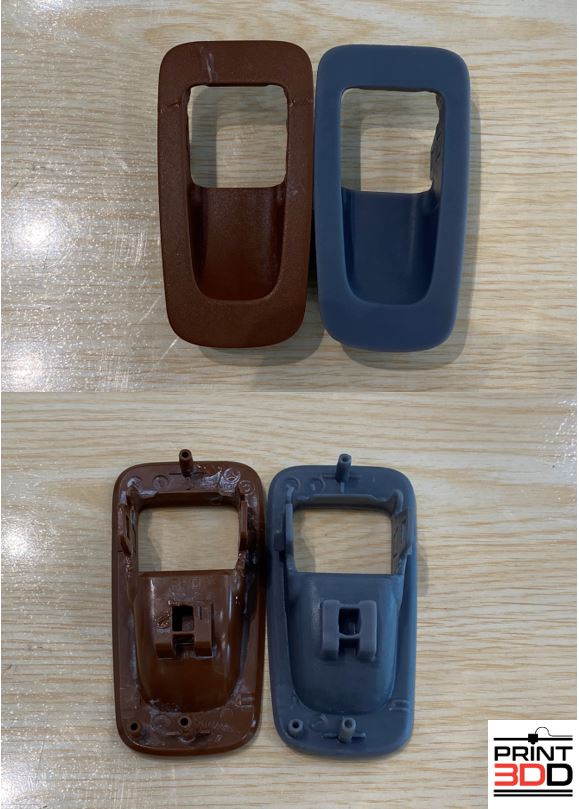

– มาลองเปรียบเทียบงานจริงและงานที่พึ่งสร้างขึ้นมาใหม่กันครับว่า แตกต่างกันมากน้อยแค่ไหน

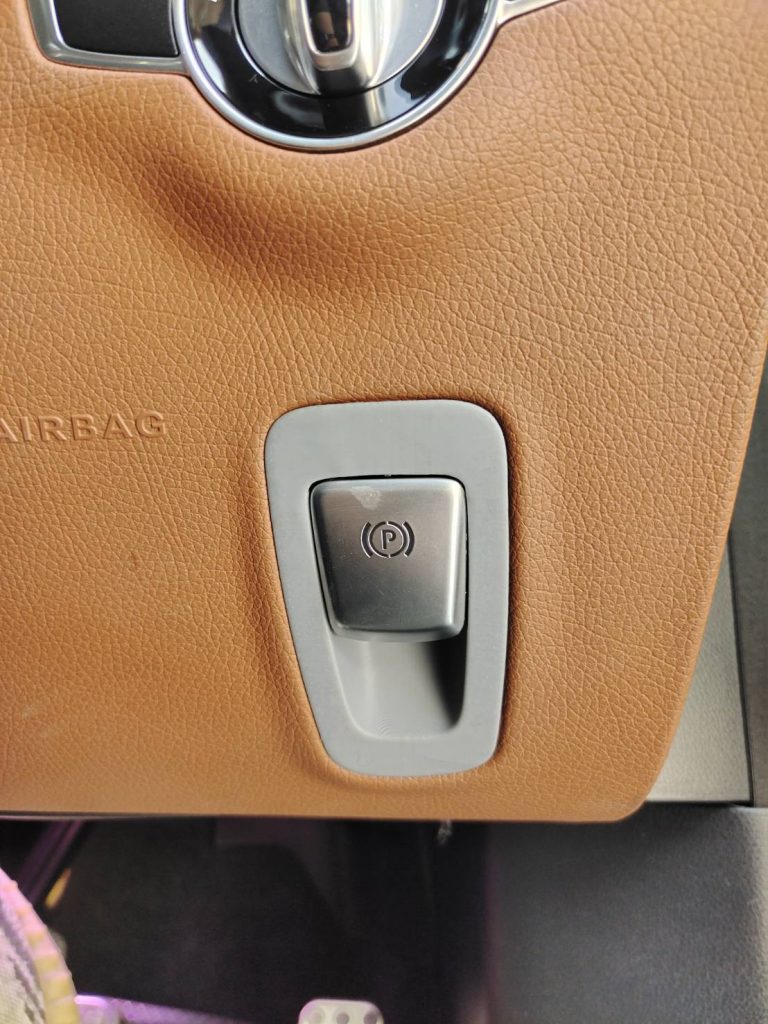

ในที่สุดเราก็ได้งานในแบบที่เราต้องการเรียบร้อยแล้วครับ เหมือนกับของใหม่ที่พึ่งซื้อศูนย์มาเลยเหลือแค่ทำสีแค่นั้นเอง เป็นอีกหนึ่งไอเดียดีๆ ที่ทางเรา PRINT3DD นำมาแชร์ความรู้และหลักการทำงานที่ทางเราเองได้ทำไว้มาให้ครับ
