Laser Cutter & การออกแบบที่สวยงาม

Laser Cutter & การออกแบบที่สวยงาม

การออกแบบและคิดค้นสร้างผลงานต่างๆ มีความสำคัญเป็นอย่างมากถ้าสิ่งที่เราคิดค้นขึ้นมาได้เกิดเป็นชิ้นงานจริง วันนี้เรา Print3DD ขอนำเสนอผลงานจากระบบ Laser Cutter ที่จะช่วยให้ความคิดและคุณภาพในการออกแบบของคุณเกิดประโยชน์มากขึ้นให้ถึงที่สุด โดยการสร้างชิ้นงานในรูปแบบ 2 มิติ ตามการออกแบบที่สวยงามในด้านงานต่างๆ คุณก็สามารถสร้างมันขึ้นมาได้ตามความต้องการที่พอใจ หลังจากนี้ความคิดที่สร้างสรรค์ และงานศิลปะที่สวยงามของคุณก็จะมีมูลค่าทางความรู้สึกที่มากขึ้น


ขั้นตอนการออกแบบนั้นสิ่งที่สำคัญคือความพึงพอใจของเราเพราะทุกอย่างคือสิ่งสวยงามเสมอ


นำไฟล์ที่ออกแบบมาเข้าสู้โปรแกรมของตัวเครื่อง Laser เพื่อปรับแต่งเล็กน้อยให้ชิ้นงานดูสวยงามรวมไปถึงการปรับขนาด


ระยะเวลาในการทำชิ้นงานของเครื่องนั้นขึ้นอยู่กับรายละเอียดอยู่ตัวงานและขนาด



ชิ้นงานที่สวยงามจากแผ่นไม้ก็ดีนะ อิอิ

เสร็จเรียบร้อยแล้วววว!!! สวย!!!

กระเป๋าไม้เก๋ๆ น่ารักแบบไม่เหมือนใครด้วย Laser cutter CO2

กระเป๋าไม้เก๋ๆ น่ารักแบบไม่เหมือนใครด้วย Laser cutter CO2

เอาใจสาวๆ หรือคนที่ชอบกระเป๋า ชอบการออกแบบเราจะขอชวนให้มาออกแบบกระเป๋าใช้งานเองง่ายๆ เพียงแค่ใช้โรแกรม Illustrator หรือโปรแกรมออกแบบเป็นกับงานร่วมกับเครื่อง Ray6 Smart CO2 Laser-Cutter ซึ่งไม่ว่าจะตัด แกะสลักลวดลายต่างๆ ก็สามารถทำได้สบายๆ ใครที่ไม่อยากจะใช้กระเป๋าแบบเดิมๆ แล้วลองเปลี่ยนมาเป็นไม้ดูสีของไม้นั้นช่างดูคลาสิกเสียจริงๆ ยิ่งมองยิ่งน่ารักอย่างเช่นเคยเราได้ออกแบบผ่านโปรแกรม Adobe Illustrator เช่นเคยเพราะเขียนเส้นแบบ Vector ได้ดีกว่าโปรแกรมอื่นๆ และใช้งานง่าย ขนาดกระเป๋าที่เราจะทำนั้นอยู่ที่ 12x20x5 เซนติเมตร ใช้ไม้กระดานที่มีความหนา 3 มิลลิเมตร

ออกแบบด้วยโปรแกรม Adobe Illustrator ให้เป็น Vector

รายการอุปกรณ์และเครื่องมือ
1. โปรแกรม Adobe Illustrator, RDWork หรือโปรแกรมอื่นๆ
2. ไม้กระดาน หนา 3 มิลลิเมตร
3. แม่เหล็กแผ่นกลม 4 อัน
4. เครื่อง Ray6 Smart CO2 Laser-Cutter
5. สายกระเป๋า (หนัง, ผ้า, ยาง)
6. กาวร้อน
7. กรรไกร

รูปภาพอุปกรณ์

ขั้นตอนการออกแบบ
เริ่มการออกแบบด้วยโปรแกรม Adobe Illustrator ใช้วาด vector เส้นตามที่เราต้องการจะตัดหรือแกะสลักลงบนไม้ขนาดที่เราออกแบบไว้จะอยู่ที่ 12x20x5 เซนติเมตร และได้ใส่ QR code ไว้ด้ยที่ด้านข้างของกระเป๋าจะสามารถสแกนเข้าไปที่เว็ปไซด์ของทางร้านเราได้เลยทันทีส่วนอีกด้านนั้นจะมีเป็น Logo ตามที่ออกแบบไว้ และที่เป็นฝาของกระเป๋าจะมีคำที่เป็นตัวอักษรเวลาเราพิมพ์กน็ปกติเลย แต่เมื่อจะทำการ save ออกมาใช้งานจะต้องเป็นให้เป็น vector เสียก่อนให้คลิกขวาที่ข้อความนั้นๆ แล้วเลือก create outline ถ้าไม่ทำขั้นตอนนี้เวลานำไปเปิดในโปรแกรม RDWork จะไม่มีข้อความปรากฏขึ้นมาให้ เมื่อออกแบบเสร็จแล้วให้ทำการ Export ออกมาเป็นนามสกุล .DXF

ขั้นตอนการสร้างไฟล์ Cutting ด้วยโปรแกรม RDWork
เปิดโปรแกรม RDWork ขั้นมาทำการ import ไฟล์ที่เรา export ออกมาจาก Adobe Illustrator เพื่อจะทำการเลือกส่วนที่ต้องการกำหนดให้มีการตัด แกะสลัก ตามจุดต่างๆ ที่เราต้องการโดยเราจะกำหนดดังนี้
-สีดำ กำหนดเป็น Cut /ค่าการใช้งาน Speed 10-15 mm/s, Power 90%
-สีแดง กำหนดเป็น Scan /ค่าการใช้งาน Speed 100 mm/s, Power 40%
-สีน้ำเงิน กำหนดเป็น Scan /ค่าการใช้งาน Speed 100 mm/s, Power 60%
เมื่อตั้งค่าตามนี้ได้เรียบร้อยแล้วก็กด SaveToUFile ออกมาเป็นนามสกุล .rd เพื่อนำไปเปิดในเครื่อง Ray6 Smart CO2 Laser-Cutter ในขั้นตอนการตัด

การตั้งค่าในโปรแกรม RDWork เพื่อจะตั้งค่าการเลือกตัดหรือแกะสลัก
การตั้งค่าในโปรแกรม RDWork เพื่อจะตั้งค่าการเลือกตัดหรือแกะสลัก

ขั้นตอนการตัดด้วย Ray6 Smart CO2 Laser-Cutter
นำ USBDrive มาเสียบที่ตัวเครื่อง Ray6 Smart CO2 Laser-Cutter และเลือกไฟล์ที่เราต้องการจะสั่งตัด จากนั้นนำปผ่นไม้กระดานไปวาง ณ ตำแน่งที่เหมาะสมของตัวเครื่องและสั่ง start ได้เลย เมื่อทำการตัดเรียบร้อยจะได้ชิ้นงานออกมาเป็นประมาณนี้













งานออกแบบ D.I.Y ชั้นวางของด้วย Ray6 Smart CO2 Laser-Cutter

งานออกแบบ D.I.Y ชั้นวางของด้วย Ray6 Smart CO2 Laser-Cutter

วันว่างๆ ก็ปิ๊งไอเดียดีๆกับงานออกแบบ ซึ่งต้องขอย้อนความไปก่อนเลยว่าทำไมถึงเกิดบทความนี้ขึ้นมาได้ เพราะได้เห็นเครื่องสแกนเนอร์ 3 มิติ ที่ทางร้านได้มีตั้งโชว์ไว้หน้าร้านเพื่อไว้ให้ทางลูกค้าดูหรือทดสอบโดยจะมีหลากหลายรุ่น เช่น Einscan Pro 2Xseries, Einscan Pro HD, Einscan H และ Einscan HX นั้นจะมีการวางไว้แบบไม่ได้เป็นระเบียบเลย บางทีสายก็พันกันไปมาจะใช้งานครั้งๆ หนึ่งต้องไปหยิบแกะออกมามันน่าจะเป็นสิ่งที่ดูไม่ดีถ้าลูกค้าที่เข้ามาชมสินค้าของทางร้านเราและอีกอย่างถ้าไม่วางหรือจัดเก็บตัวเครื่องไม่ดีนั้นอาจจะทำให้ตัวเครื่องได้รับความเสียหายได้ และประจวบเหมาะกับที่ทางร้านของเราเป็นผู้จำหน่ายทั้ง 3D Printer, 3D Scanner และ Laser cutter จึงมีความคิดว่าควรจะนำสิ่งที่เรามีนั้นมาออกแบบชั้นวางของดีไหมเครื่องสแกนเนอร์ที่วางโชว์หน้าร้านจะได้เป็นระเบียบเรียบร้อย เอาจริงๆ นะะถ้าใครที่กำลังมองหาเครื่องมือที่จะนำไปต่อยอดธุรกิจต่างๆ ที่กำลังจะเริ่มต้น หรือหาแนวทางอยู่สิ่งนี้ก็เป็นที่น่าสนใจอย่างมากเลยทีเดียว ในบทความนี้เราก็จะมาทั้งสอนทั้งรีวิวด้วยว่าเราทั้งเครื่องมืออะไรบ้างในการออกแบบชั้นวางของออกมาที่ได้เห็นดังภาพบางคนอาจจะนำไปทำตู้ใส่ของ โคมไฟ งานอาร์ตแบบแนวๆ ก็ได้เพราะเครื่อง Laser cutter มีหลากหลายขนาดและสามารถนำไปต่อยอดได้มากมาย เดี๋ยวเรามาเข้าเรื่องในการออกแบบกันเลยดีกว่าครับ จะมีขั้นตอนตามลำดับดังนี้เลย

1. การออกแบบ Design Products

การออกแบบทางเราจะออกแบบด้วยโปรแกรม Illustrator โดยขนาดที่ใช้จะ 600×400 มิลลิเมตร ที่สำคัญพยายามออกเป็นหน่วยมิลลิเมตรนะครับ เพราะว่าเมื่อนำไปเข้าโปรแกรมที่จะ cutting นั้นขนาดจะได้ไม่เพี้ยน การออกแบบด้วย Illustrator นั้นก็ใช้เครื่องมือวาดตามปกติเลย ถ้าใครที่ไม่ถนัดโปรแกรมนี้อาจจะใช้เคื่องมืออื่นได้สามารถอ่านเพิ่มเติมเกี่ยวกับตัวเครื่อง Laser cutter ในความคิดที่เราออกแบบนั้นชั้นวางจะต้องวางเครื่องสแกนเนอร์ที่เรามีได้ทั้งหมดที่เป็นแบบ Handheld ทั้ง 4 รุ่น Einscan Pro 2X series, Einscan Pro HD, Einscan H และ Einscan HX แล้วที่ด้านล่างของชั้นวางจะต้องมีช่องลิ้นชักที่ไว้เก็ยสายไฟ สายเชื่อมต่อUSB หรือ Marker สำหรับการใช้งานติดชั้นงานสแกนแค่ลิ้นชักสำหรับเก็บของนั้นยังไงพอเพราะเครื่องสแกนเนอร์บางรุ่นจะต้องใช้สเปร์ยแป้งหรืออุปกรณ์อื่นๆ อีกก็เลยออกแบบให้ที่ด้านลังของชั้นวางมีช่องวางเพื่อไว้ใส่ของอื่นๆ เพิ่มเติม ชั้นวางที่ได้อออกแบบไว้นั้นจะมีขนาด 300×500 มิลลิเมตร จากนั้นจะทำการ Export file ออกมาเป็น .DXF เพื่อนำไปเปิดในโปรแกรม RD Work ในขั้นตอนต่อไป

โปรแกรม Illustrator CC สำหรับการออกแบบ
Layout ต้นแบบชั้นวาง
ผนังด้านข้างซ้ายและขวา
ช่องแบ่งตัวเครื่องสแกนเนอร์ และผนังด้านหลัง
ช่องใส่ของที่เป็นส่วนของลิ้นชัก 2 ส่วน

2.การตั้งค่าเพื่อสั่งการตัดด้วย Laser Cutter รุ่น Ray6 Smart Co2 Laser ขนาด 600×400 มิลลิเมตร
โปรแกรมที่ใช้สั่งงานเครื่องรุ่นนี้จะใช้โปรแกรม RD Work (License แท้) รองรับไฟล์ที่เป็น CorelDraw, Photoshop, Auto CAD, illustrator, PLT, DST, DXF, BMP, DWG, AI, RD ซึ่งโปรแกรมนี้จะสามารถใชได้กับเครื่อง Laser Cutter ได้หลากหลายโดยเราสามารถกำหนดขนาดที่ต้องการจะทำงานได้ โดยขนาดที่เราจะใช้คือ 600×400 มิลลิเมตร ส่วนวัสดุที่เลือกใช้จะเป็นไม้กระดานขนาด 3 มิลลิเมตร กับแผ่นอคลิลิค 3 มิลลิเมตร ในโรแกรมเราสามารถเลือกการตั้งค่าได้ว่าเราจะ Cut,Scan, Dot, หรือ Pen เพื่อให้เหมาะสมกับรูปแบบของานที่เราต้องการซึ่งอันนี้ทางเราจะเลือกเป็น Cut เพราะต้องการตัดและนำแต่ลพชิ้นส่วนมาประกอบ



โดยหลักแล้วเราจะมีการปรับไม่ค่อยมากในโปรแกรม RD Work คือ
– จุดที่ (1) เป็น Layout ที่เราจะไว้ทำงานเหมือนขนาดที่เราจะตัดงานได้ แต่ไม่ควรจะวางชิ้นงานที่เราออกแบบไว้ใกล้กันมากเกินไป ปกติจะเว้นไว้ประมาณ 2 มิลลิเมตร
– จุดที่ (2) เป็นการตั้งค่าความเข้มของ Laser ส่วนมากถ้าตัดจะใช้ 90% แต่ต้องแล้วแต่กำลังของเครื่องแต่ละรุ่นด้วยของทางเราเครื่องมีกำลังที่ 60Watt ถ้าเครื่องที่มีกำลังเยอะกว่านี้อาจจะใช้ค่านี้น้อยลงตามลำดับก็สามารถตัดขาดแล้ว และยังสามารถเลือกความเร็วในการ cut ได้ด้วย
– จุดที่ (3) เป็นการกำหนดค่ากำลัง Laser และรูปแบบการทำงาน Cut,Scan, Dot, Pen ตามที่เราต้องการ สามารถกำหนดค่าหรือรูปแบบการยิ่ง Laser ได้หลายรูปแบบตาม Layer ของสีนั้นๆ ที่เราเลือกไว้ใน 1 file งานที่ต้องการทำงาน
– จุดที่ (4) เป็นการ Export ไฟล์ออกเพื่อนำไปสั่งงานที่เครื่อง Laser cutter

3. การใช้งานตัวเครื่อง Laser Cutter รุ่น Ray6 Smart Co2 Laser ขนาด 600×400 มิลลิเมตร
เรานำ USB Drive ที่ได้ save งานไว้มาเสียบที่ตัวเครื่องจากนั้นให้ copy file ลงที่ตัวเครื่องไฟล์ที่ใช้งานจะเป็น .rd ด้วยตัวเครื่องจะมาพร้อมกับตัวควบคุม Ruida 6445 รุ่นใหม่ ที่สามารถควบคุมการทำงานได้หลากหลายและง่าย หน้าจอใหญ่สามารถเห็นภาพก่อนที่จะสั่งเริ่มการ cut ได้ เครื่องตัดและแกะสลักด้วยเลเซอร์ชนิด CO2 รองรับทั้งการตัดและแกะสลัก วัสดุอโลหะ แผ่นพลาสติก, Acrylic, HIPS, Plywood, พลาสวูด, หนัง, ผ้า และ อื่นๆ ซึ่งที่จริงสามารถสั่งงานผ่าน Computer, USB Drive, LAN หรือ Wifi แล้วแต่ว่าเราจะสะดวกแบบไหนแต่ที่เราเลือกคือ USB Drive

4.การประกอบชั้นวางเครื่องสแกนเนอร์
การประกอบจะทำมาเป็นช่องๆ ไว้อยู่แล้วจนาดจะประมาณ 30*3 มิลลิเมตร จุดที่เป็นไม้นั้นจะใช้กาวร้อนในการเชื่อมต่อแต่ละชิ้นเข้าด้วยกัน ส่วนชิ้นที่เป็น Acrylic จะใช้น้ำยาเชื่อมพลาสติกในการติดลองดูในวีดีโอได้นะครับ



งานสวยๆจาก CO2 Laser

งานสวยๆจาก CO2 Laser

มาดูงานสวยจากเครื่อง Laser Cut/ Engrave กัน สามารถเอาไปประยุกต์ใช้ทั้งงานศิลปะ งานสินค้าเครื่องใช้ ใช้ห้องเรียน STEM และอื่นๆ วัสดุที่สามารถตัดและแกะสลักได้มีหลายชนิด (ไม่รวม วัสดุที่เป็นโลหะ) เช่น แผ่นพลาสติกชนิดต่างๆ เช่น Acrylic, PolyCarbonate, HIPS แผ่นไม้ชนิดต่างๆ, ไม้แท้, ไม้อัด, หนังแท้, หนังสังเคราะห์, แผ่นยาง

ตัดชิ้นส่วน 2 มิติ มาประกอบเป็นโมเดล 3มิติ
งาน Functional สามารถขยับกลไกได้
ตัดและ แกะสลัก Acrylic
Acrylic สามารถดัดงอเข้ารูปได้ โดยการตัดแซะร่อง
ทำงาน พ่วงกุญแจ
ทดสอบการตัด และ แกะสลัก ใน Condition ต่างๆ
วัสดุไม้ แผ่นอะครีลิก แผ่น Poly Carbonate, แผ่นไม้

ทำที่รองแก้วได้ง่ายๆ
ทำงานศิลปะสวยๆ
ใช้สร้างสรรค์งาน Display

งาน ฟันเฟือง งาน Functional อื่นๆ

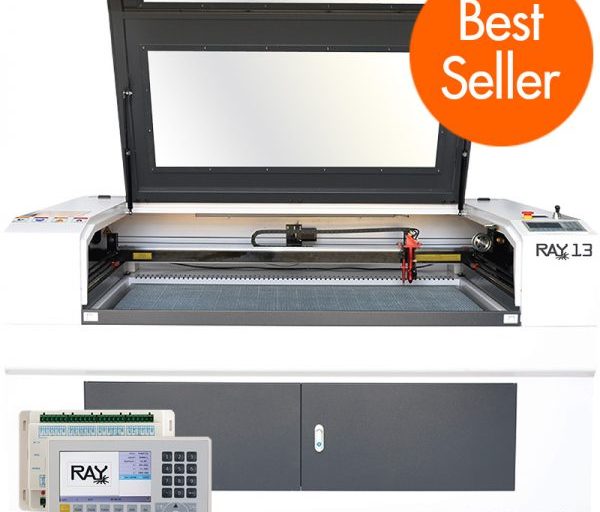

Laser Cutter and Engraver – CO2 เครื่องตัดและแกะสลักเลเซอร์ชนิด CO2
เลเซอร์ที่นิยมใช้กันมากที่สุด ขนาดเริ่มต้น 40*30cm ถึง 250*130cm
