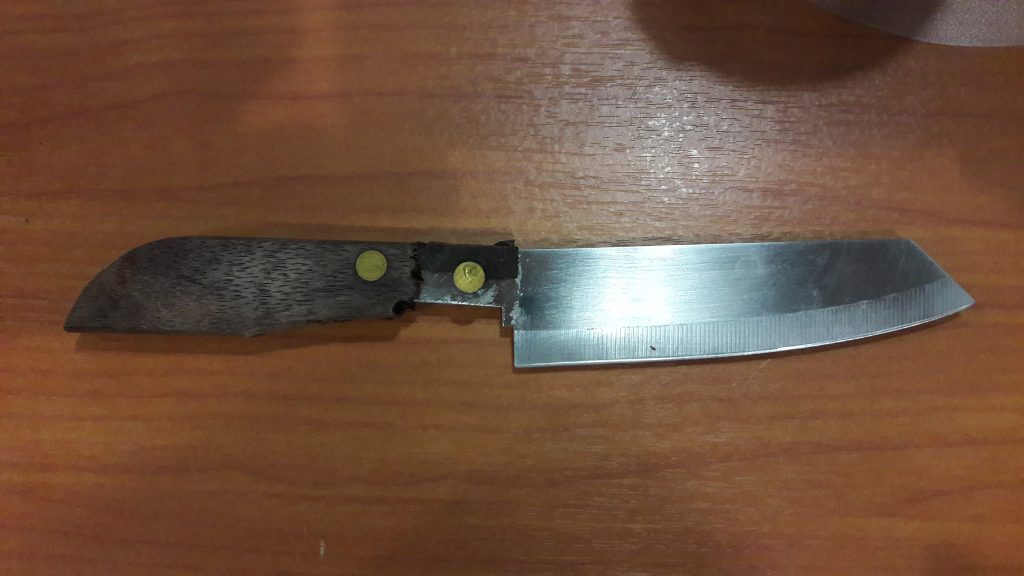

วันนี้อยู่ดีๆ มีดทำครัวที่ใช้มานานเกิดหมดความอดทนต่อการใช้งานที่หนักหน่วง ด้ามไม้ที่ดูแข็งแรงมีอันต้องหักไป ด้วยความเสียดาย ไม่อยากทิ้งให้เป็นขยะล้นโลก เลยลองคิดดูว่าเครื่องพิมพ์สามมิติที่มีอยู่จะช่วยอะไรได้บ้าง

20171014_165547

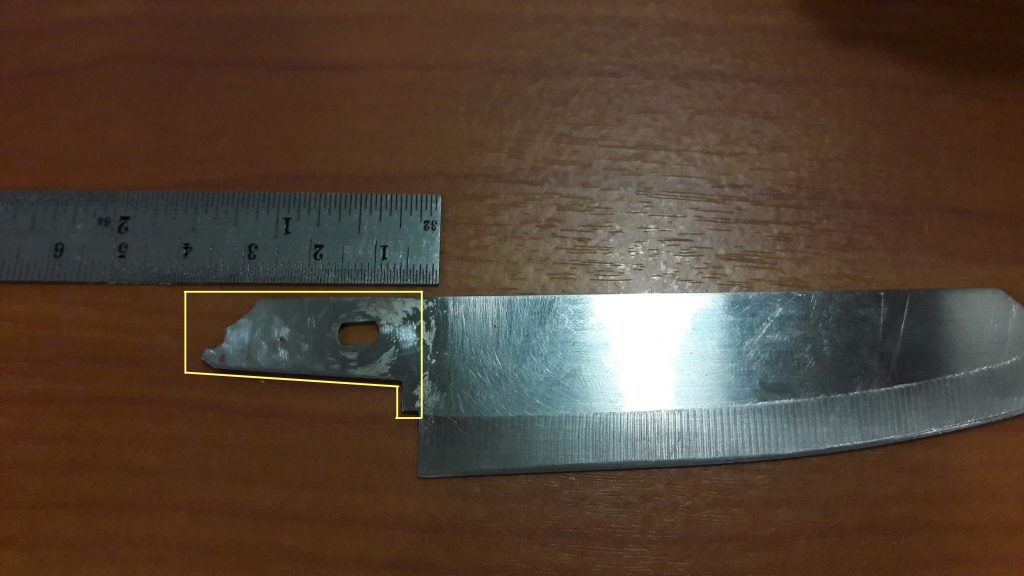

ก่อนอื่นก็ต้องแกะเอาด้ามเก่าออกไปก่อน ปรากฏว่าใบมีดก็หักไปบางส่วนด้วย จุดที่จะยึดด้วยหมุดก็เหลือจุดเดียว ต้องปรับเปลี่ยนวิธีการยึดใบมีดใหม่โดยใช้ตัวด้ามเป็นตัวบังคับไม่ให้ใบขยับได้ เริ่มจากการวัดขนาดของใบมีดส่วนที่ต้องเข้าไปอยู่ในด้าม พร้อมทั้งตำแหน่งรูหมุดยึด

20171014_165645

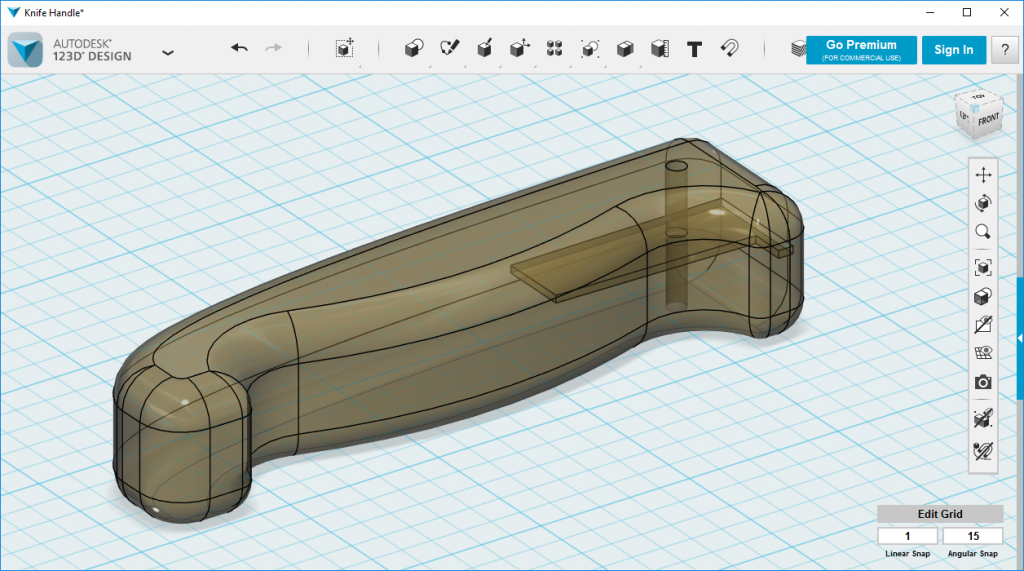

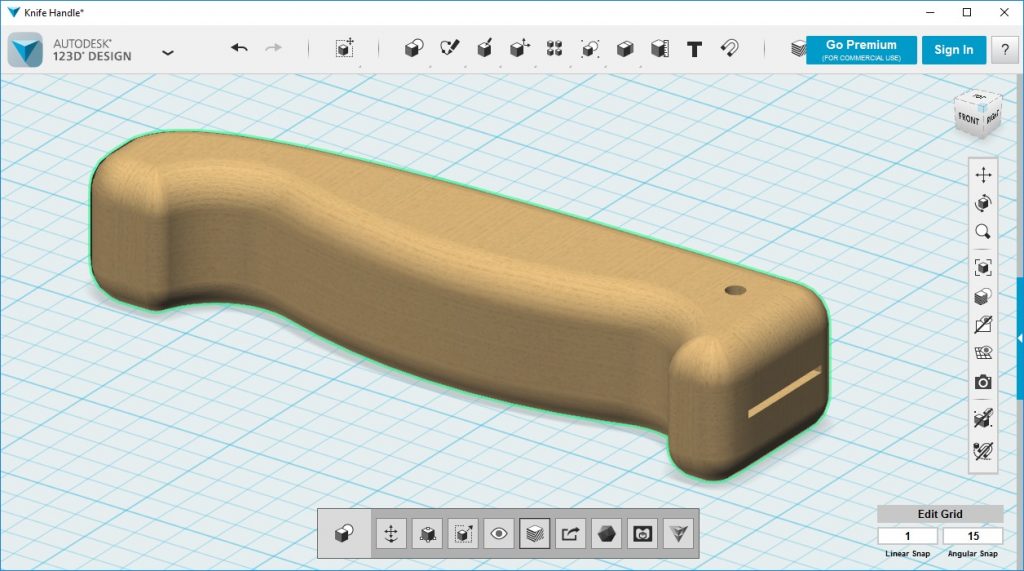

จากนั้นก็ไปเขียนแบบด้ามที่ต้องการ ผมใช้โปรแกรม 123D Design ในการออกแบบ มันใช้ง่าย และที่สำคัญคือฟรี ในการออกแบบผมอยากได้แบบที่จับถนัดมือกว่าเดิม ก็เลยขยายขนาดความหนาให้เหมาะกับมืออ้วนๆ ของผม (555) เนื่องจากช่องที่ใส่ใบมีดอยู่ด้านในจึงยากจะที่จะตรวจสอบแก้ไขตอนที่พิมพ์เสร็จแล้ว ดังนั้นจึงต้องแม่นยำพอสมควร จึงใช้การลอกเส้นรอบรูปของใบมีดลงบนกระดาษ แล้วเผื่อประมาณ 0.2 มม ก่อนจะนำตัวเลขไปขึ้นแบบสามมิติ

การทำแบบก็ทำอย่างง่ายๆ โดยสร้างด้วยกล่องสี่เหลี่ยม แล้วก็เว้าโน่น เว้านี่ไปตามเรื่อง แล้วก็ใส่ Fillet ให้ดูมนๆ ไม่บาดมือก็พอแล้ว

123D Design

20171014_165646

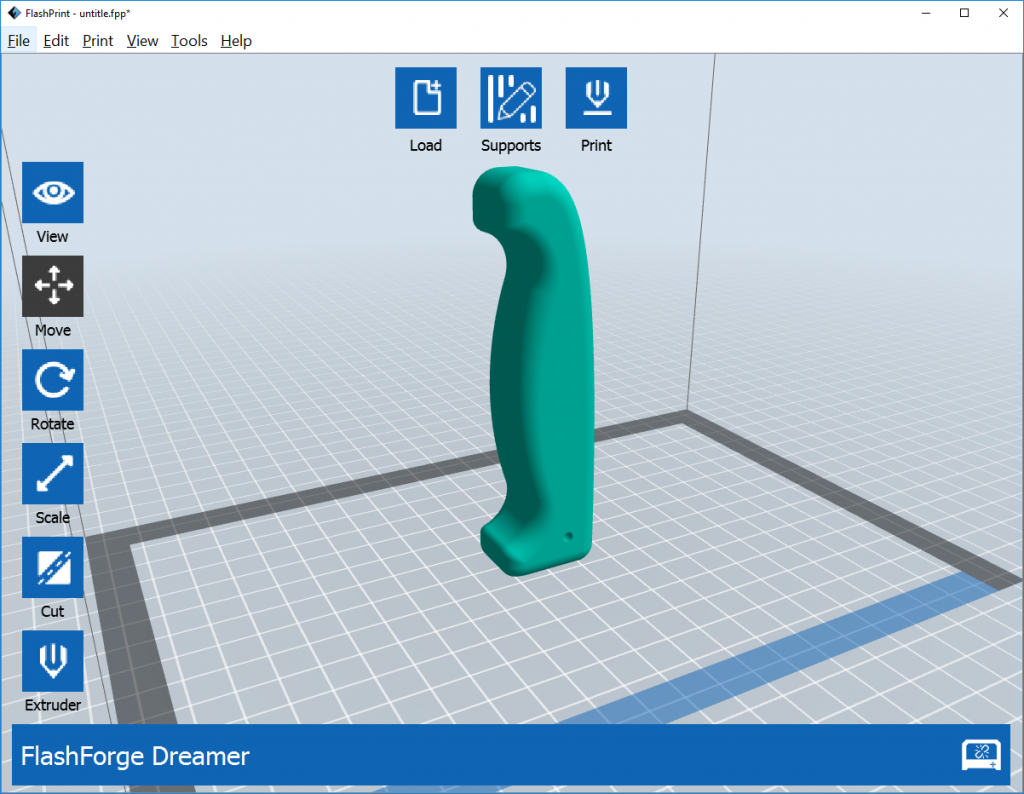

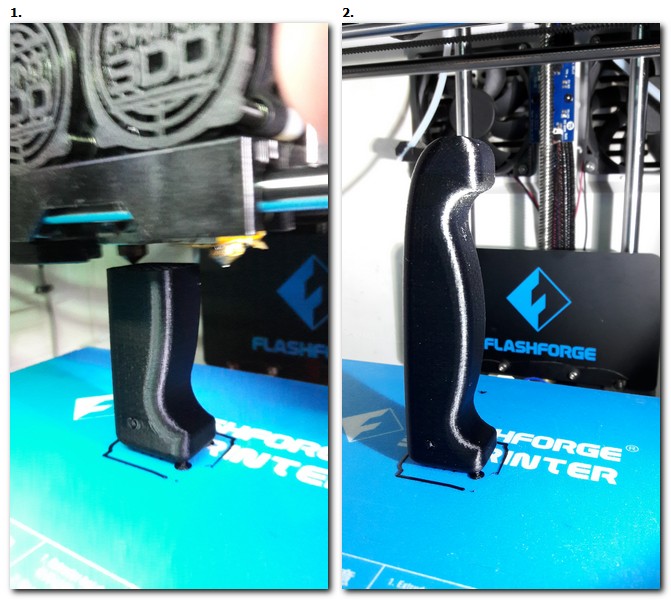

พอได้แบบแล้วก็นำมาพิมพ์โดยใช้โปรแกรม FlashPrint (ตอนออกแบบพยายามไม่ให้มีส่วนที่เป็น Overhang ก็จะได้ไม่ต้องมี Support) กำหนดให้ผนังหนา 3  ชั้น และเพิ่ม infill เป็น 20% จะได้ทนมือหน่อย

FlashPrint 2017-10-14_195105-1

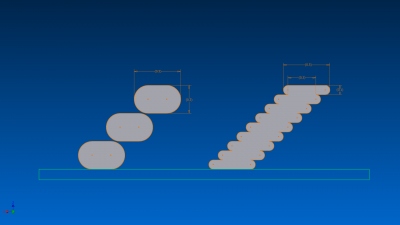

* ในการหลีกเลี่ยง Support อีกวิธีหนึ่งคือลด Layer Height ลง เพราะเมื่อ layer ชิดกันมากขึ้นเนื้อพลาสติกส่วนที่ยื่นก็จะน้อยลง โอกาสที่พลาสติกจะหลุดจาก layer ก็น้อยลงไปด้วย

Overhang-VS-Layerheight

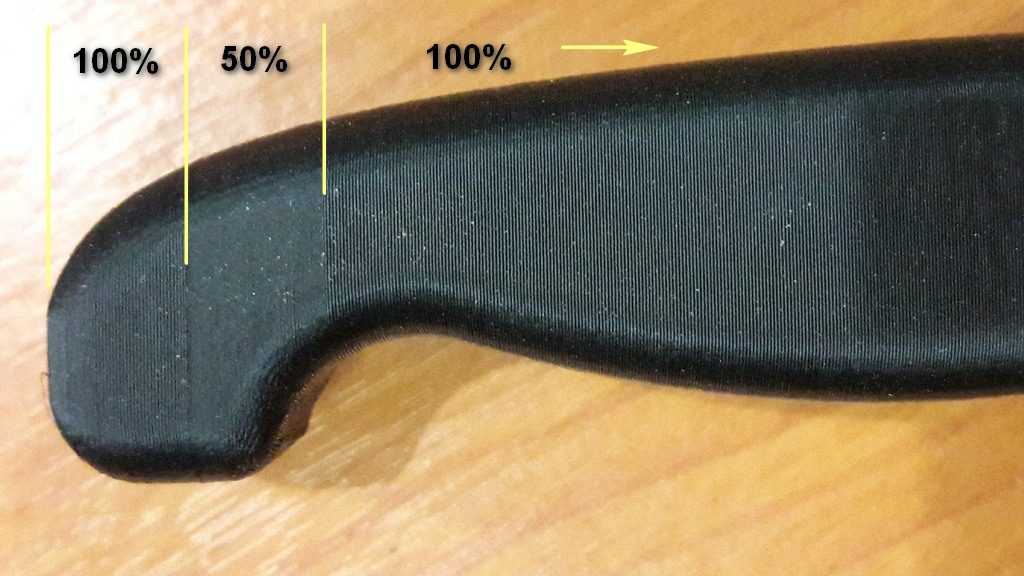

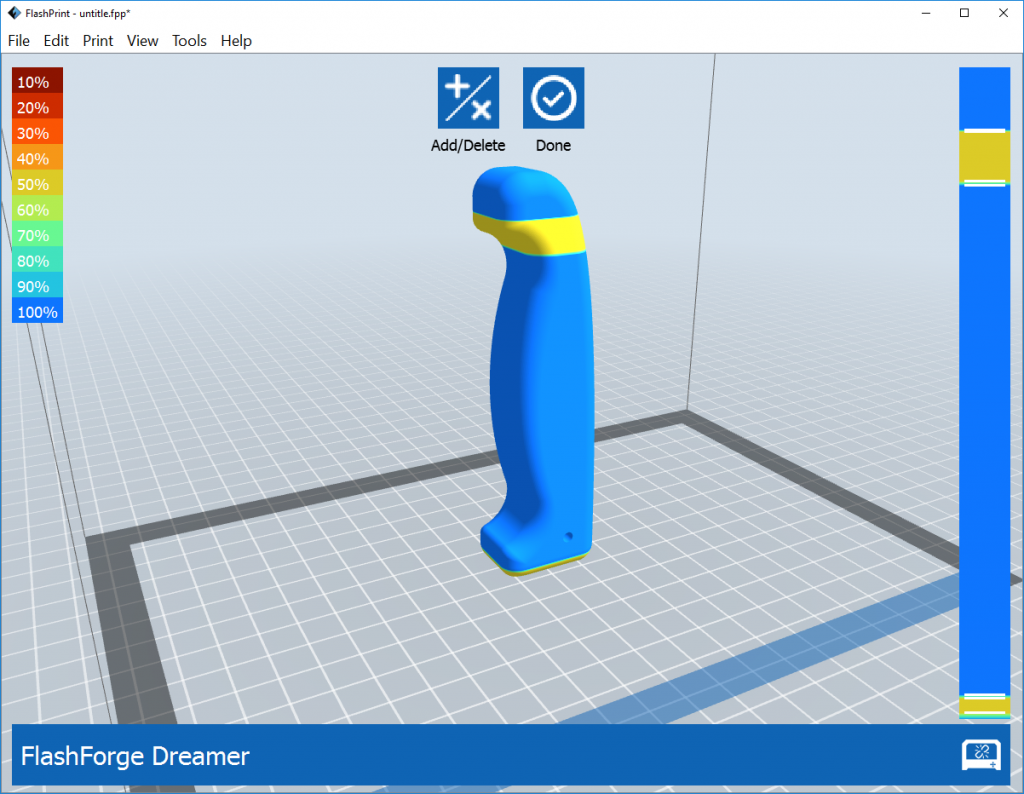

ใน FlashPrint สามารถเลือก Layer Height ในจุดต่างๆ ได้ ผมจึงเลือกลด Layer height ตามตำแหน่งที่มี overhang ตามรูป โดยส่วนที่เป็นสีเหลือหมายถึงลด Layer Height ลง 50% ส่วนอื่นๆ ก็ใช้ตามปรกติ ทำให้ไม่ต้องพิมพ์ความละเอียดมากๆ ทั้งงาน ทำให้เสร็จเร็วขึ้ โดยงานนี้ใช้เวลาไม่ถึงสามชั่วโมง

Image 2

20171014_192103

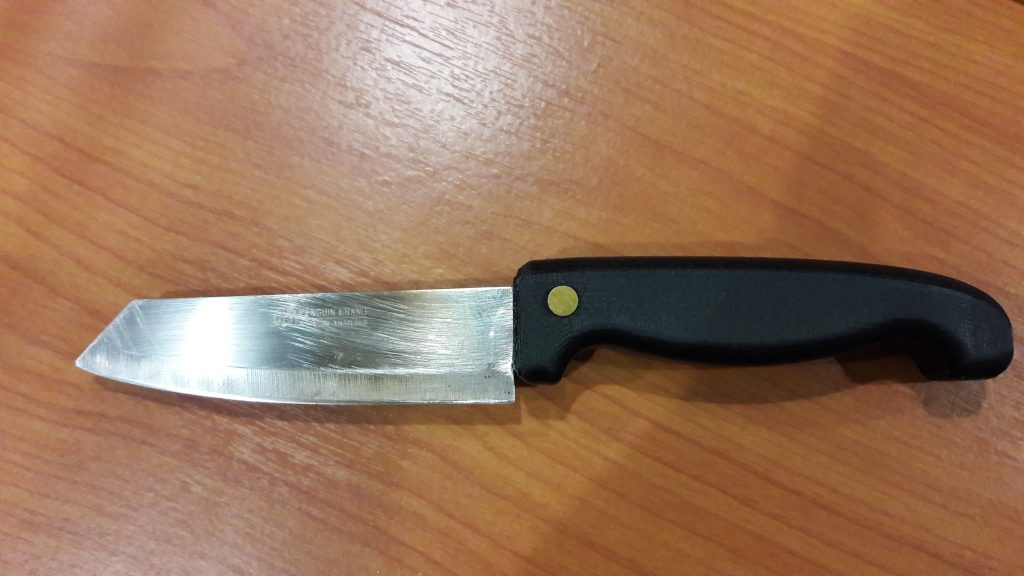

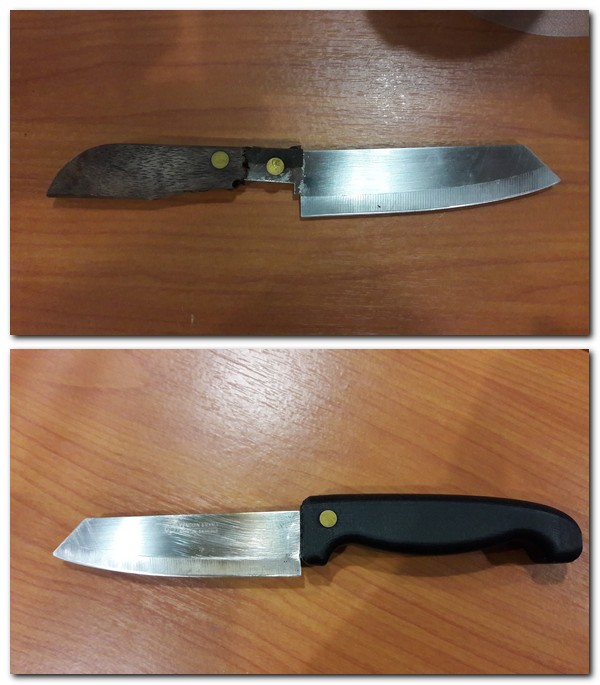

เอาละครับ กลับมาที่งานของผมดีกว่า พอพิมพ์เสร็จแล้วก็จัดการประกอบร่าง มันเป็นงานเล็กๆ น้อยๆ ในบ้านที่เอาเครื่องพิมพ์สามมิติมาช่วยแก้ปัญหา และช่วยประหยัดเงินได้ไม่มากก็น้อย

20171014_192417

ขอบคุณที่ทนอ่านมาถึงตรงนี้ พบกันใหม่ในโปรเจคหน้าครับ
