ออกแบบรูปทรงขาเทียมด้วย EinScan 3D Scanner and Software Reverse Engineering

ออกแบบรูปทรงขาเทียมด้วย EinScan 3D Scanner and Software Reverse Engineering

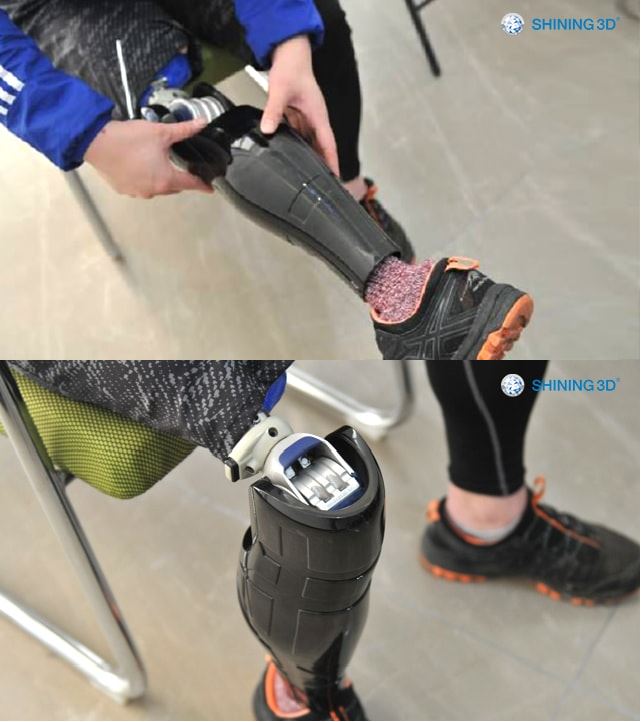

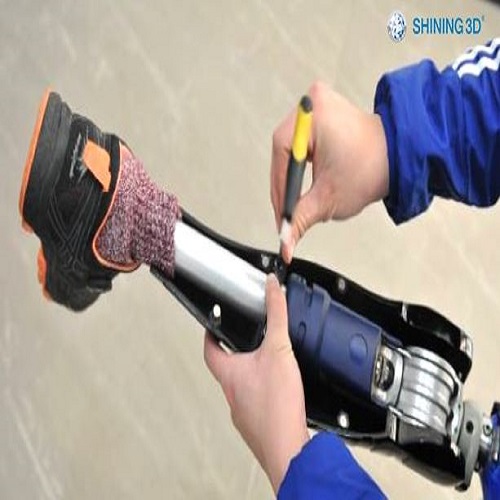

ปัจจุบันเครื่องสแกนเนอร์ 3 มิติ เครื่องพิมพ์ขึ้นรูป 3 มิติและโปรแกรมสำหรับวิศวกรรมย้อนกลับหรือ Reverse Engineering Software นั้นมีการใช้งานกันมากที่สุดในหลายอุตสาหกรรม  สแกนเนอร์ 3 มิติช่วยให้สามารถให้เห็นถึงรูปร่างต่างๆในทุกๆมุมมองเป็นเครื่องมือที่เหมาะสำหรับอุตสาหกรรมที่พลิกแพลงวิธีการออกแบบหรือ CAD แบบดั้งเดิม หนึ่งในอุตสาหกรรมดังกล่าวที่เกี่ยวกับสุขภาพหรือร่างกายมนุษย์นั้นคือขาเทียม ในขณะที่การทำงานของแขนขาเทียมเป็นคุณสมบัติที่สำคัญที่สุดความพอดีและรูปแบบของขาเทียมนั้นมีความสำคัญสำหรับผู้ป่วยช่วยให้เกิดความสะดวกสบาย จากการทำขาเทียมนั้นสามารถสร้างโลกที่แตกต่างได้เช่นเดียวกับความเชื่อมั่นจากขาเทียมที่เหมาะสมกับรูปลักษณ์ของผู้ใช้ สแกนเนอร์ 3 มิติได้เปิดประตูสู่การปรับแต่งและโซลูชั่นอวัยวะเทียมที่ปรับแต่งได้กลายเป็นจริงสำหรับผู้พิการหลายคน กลุ่มผลิตภัณฑ์สแกนเนอร์ 3 มิติแบบพกพา EinScan Pro Series หรือ EinScan Pro2X Series และเครื่องพิมพ์สามมิติ SHINING 3D ได้สร้างการสแกน 3 มิติและการพิมพ์ 3 มิติสำหรับแอปพลิเคชันทางการแพทย์ที่เข้าถึงได้ง่ายกว่าที่เคยเป็นมา

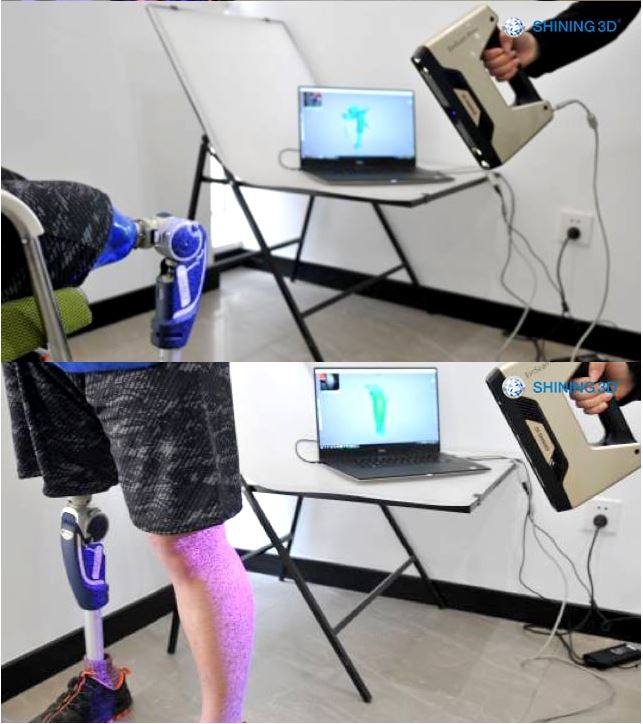

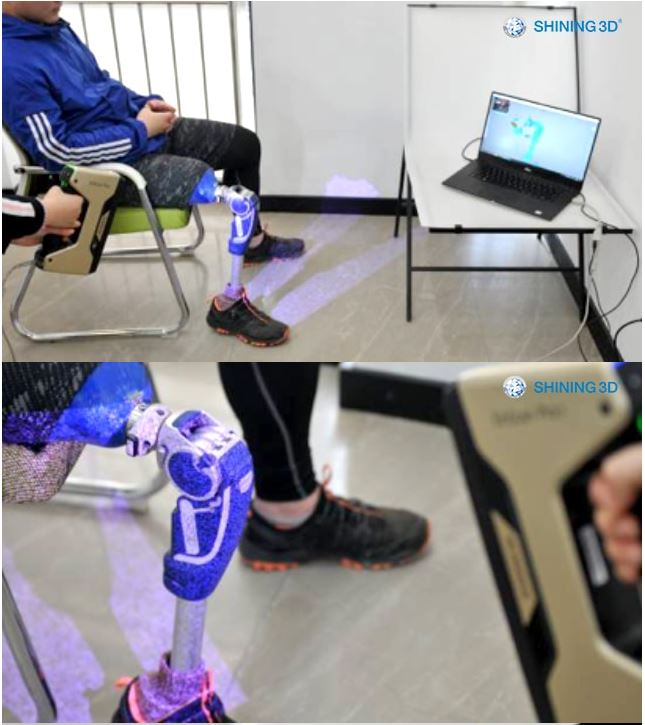

EinScan Pro Series และ EinScan Pro 2X Series มีความสามารถในการสแกนได้อย่างรวดเร็วช่วยให้พวกเขาสแกนวัตถุขนาดใหญ่ได้อย่างง่ายดายและทำให้การสแกนร่างกายมนุษย์หรือส่วนต่างๆของร่างกายเป็นงานง่าย สามารถสแกนขามนุษย์ได้ในเวลาไม่กี่วินาทีและยังสามารถทำการเชื่อมต่อผิวหรือที่เรียกว่า Alignment ขณะสแกนได้แบบ Realtime โดยไม่มีติดขัดใดๆ

“ข้อมูลงานสแกนในวันนี้เราจะมีแสดงให้เห็นถึงการโครงสร้างขาเทียมภายใน เป้าหมายคือทำให้เปลือกภายนอกขาเทียมใกล้เคียงกับขาของจริงมากที่สุด”

สแกนเสร็จไฟล์จะถูกนำไปยัง Geomagic Essentials ซึ่งเป็นสะพานเชื่อมที่เหมาะสำหรับงานสแกน 3 มิติไปจนถึงโซลูชั่นการออกแบบ การออกแบบกับรูปทรงที่เรียกว่า FreeForm หรือรูปทรงที่ไม่เกี่ยวกับเรขาคณิตนั้น การออกแบบหรือ CAD เองสามารถพิสูจน์ได้ว่าเป็นงานที่ยากเพราะไม่มีสิ่งใดอ้างอิงจากรูปลักษณ์เดิมได้เลยถ้าเราไม่ไปวัดเอง ซึ่งการวัดนั้นก็สามารถทำได้แต่จะมีขั้นตอนที่ยุ่งยากพอสมควร

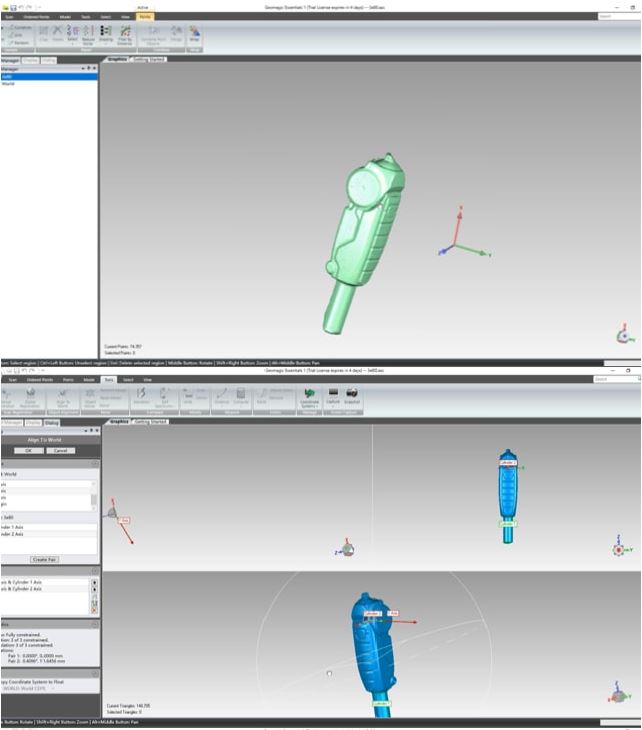

– เมื่อได้ไฟล์จากการสแกนงานแล้วก็จะมาทำการเข้า Origin ให้กับชิ้นงานเพื่อให้มีการทำงานที่ง่ายและการเปลี่ยนมุมมองที่สะดวกสบาย

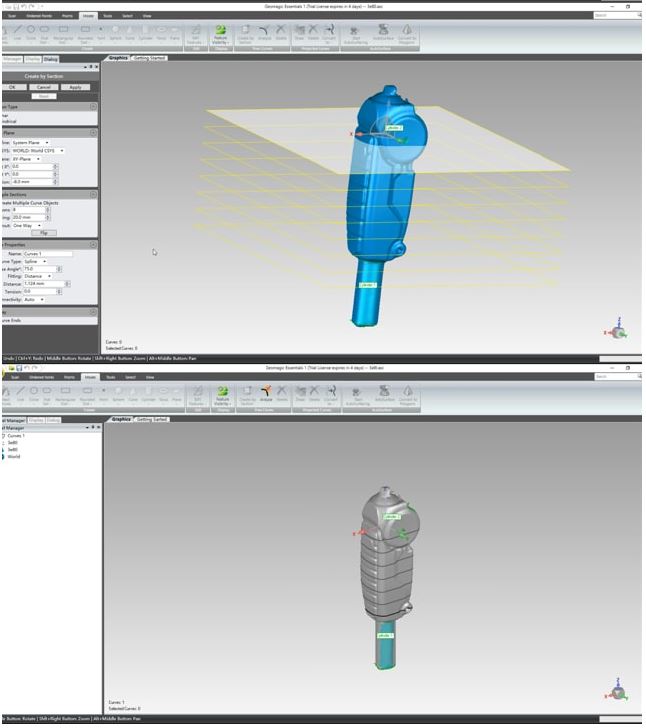

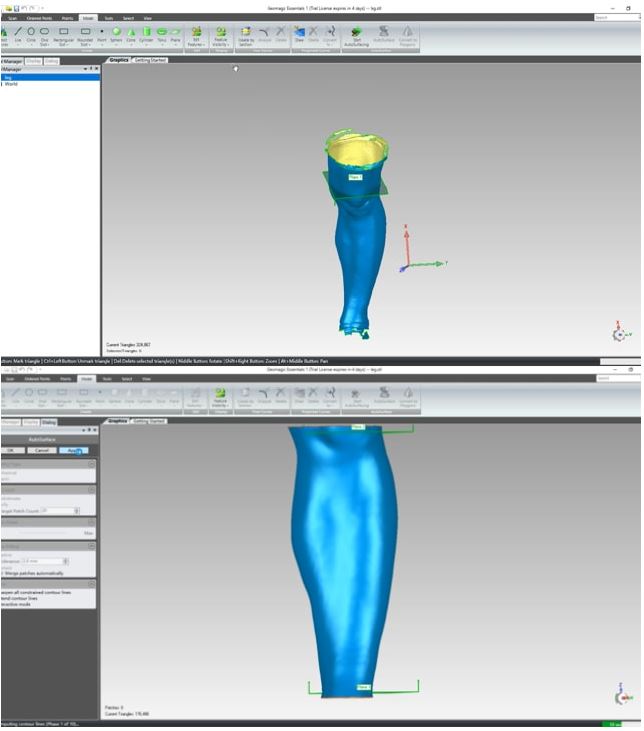

– หลังจากที่เข้า Origin ให้ชิ้นงานเสร็จแล้วก็จะเป็นขั้นตอนการทำ Create By Section ให้กับชิ้นงานซึ่งโหมดนี้หมายถึงการวาดเส้นลงไปทับที่พื้นผิวของชิ้นงานเพื่อให้รับรู้ถึงขนาดเดิมของชิ้นงาน

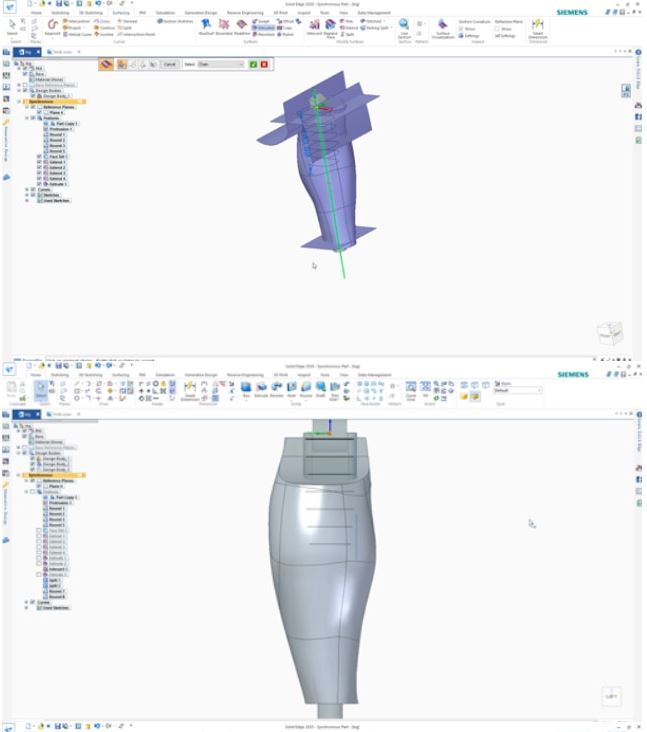

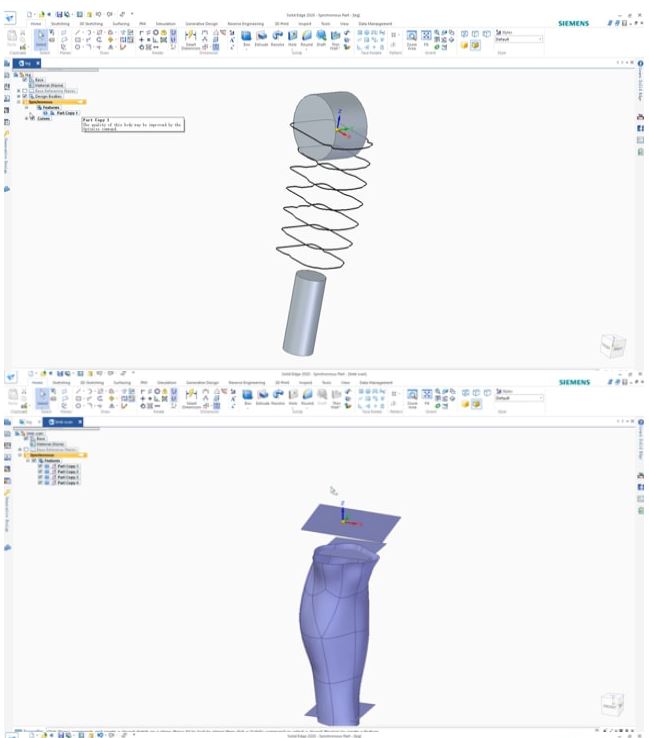

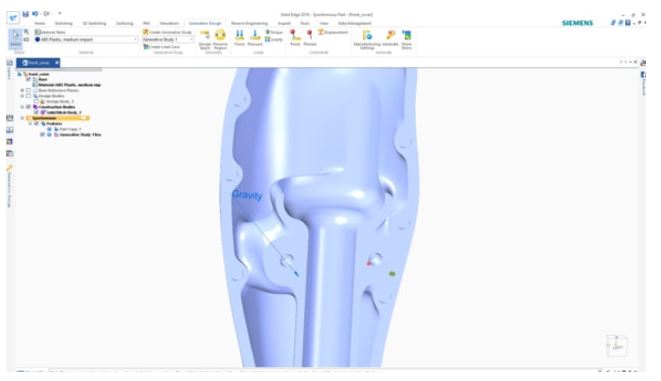

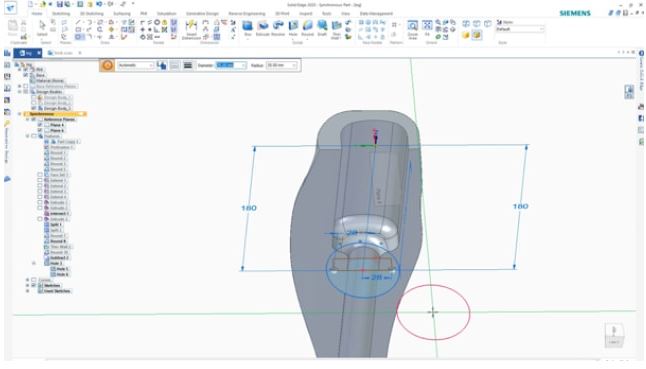

– ทำการสร้าง Plan ทรงกลม และ ทรงกระบอกดังรูปภาพเพื่อที่จะนำไปอ้างอิงในโปรแกรม CAD ที่ใช้ในที่นี้เราได้ใช้โปรแกรม Solid Edge SHINING 3D Edition ในการ CAD และทำ Alignment Reverse Engineering ชิ้นงาน

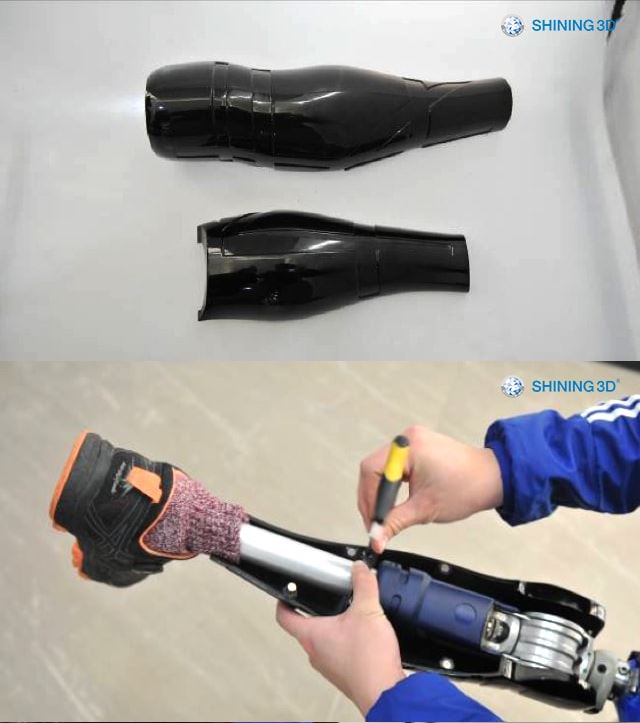

– หลังจากนั้นทำการสแกนขาจริงของผู้พิการนำมาตัดแต่งส่วนที่ไม่ต้องการทิ้ง

– ทำการ Mirror ของขานั้นจะได้ขาที่สมมาตรกันระหว่าง ขาข้างซ้าย – ขวา
