กระบวนการวิศวกรรมย้อนกลับไฟล์คุ้มครบจบในที่เดียวกับ EinScan Reverse Engineering Design Bundle (RED)

กระบวนการวิศวกรรมย้อนกลับไฟล์คุ้มครบจบในที่เดียวกับ EinScan Reverse Engineering Design Bundle (RED)

– SHINING 3D ได้เปิดตัว EinScan Reverse Engineering Design Bundle (RED) มาสักพักใหญ่แล้วแสดงให้เห็นว่าการสแกน 3 มิติที่สมบูรณ์เพื่อออกแบบงานที่มีอยู่และกระบวนการต่าง ๆเป็นเรื่องง่ายเพียงใด สามารถสแกนชิ้นงานได้ง่ายที่สุด แม้ในโหมดสแกนมือถือ

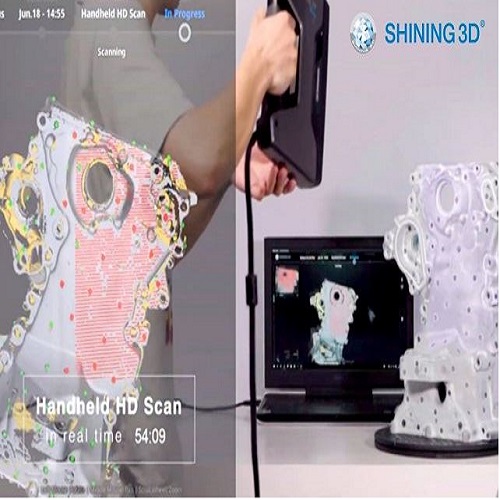

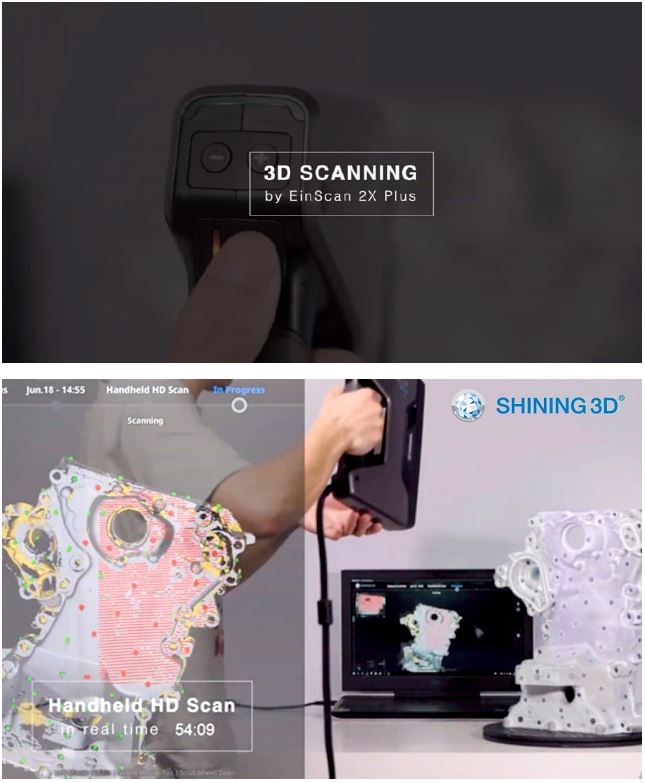

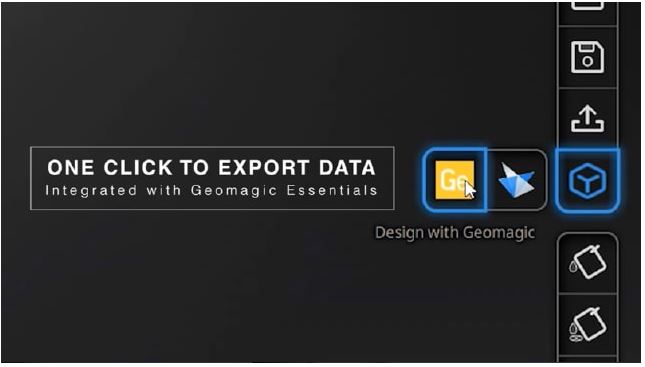

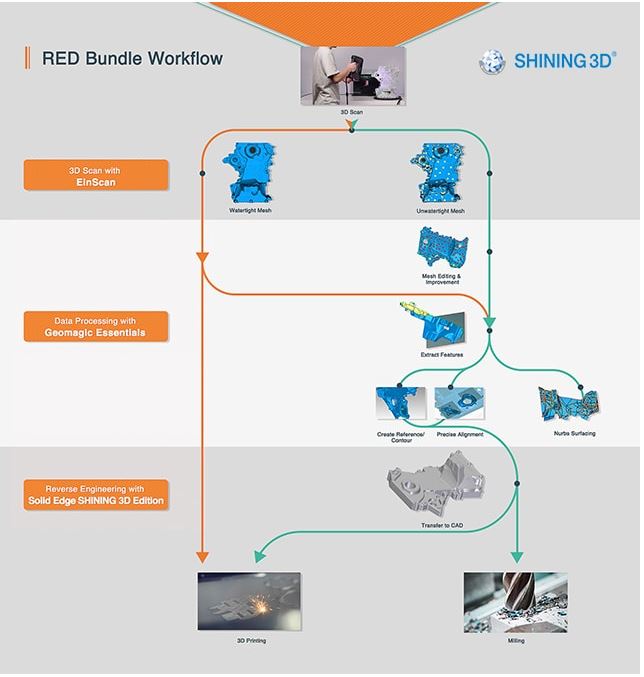

– Handheld HD Scanโหมดสแกนความละเอียดสูงสุดของ EinScan Pro 2X Series การสแกนแบบสมบูรณ์ของวัตถุนั้นทำได้ในเวลาน้อยกว่า 1 นาที โหมดการสแกนแบบ HD นั้นช้ากว่าโหมด Handheld Rapid Scan ของ EinScan Pro 2X แต่สามารถจับรายละเอียดได้ดีมากยิ่งขึ้นด้วยความละเอียดที่สูงขึ้นเนื่องจากการใช้ Marker หรือเครื่องหมาย HD Prime Pack การสแกนคุณภาพสูงเหล่านี้ทำให้โหมดการสแกนที่เหมาะที่สุดสำหรับชิ้นส่วนที่ซับซ้อนต่างๆ เมื่อวัตถุหรือชิ้นงานนั้นถูกสแกนจะสามารถ Alignment ได้อย่างแม่นยำและรวดเร็วโดยโปรแกรม EXScan การสแกน 3 มิติที่สมบูรณ์ช่วยให้การทำงานง่ายและถูกต้องมากยิ่งขึ้นทั้งนี้ยังสามารถส่งต่อไปยังโปรแกรม Geomagic Essentials สำหรับการแก้ไขถัดไปได้ง่ายหรือง่ายๆ ครบจบในที่เซ็ตเดียว และนี่คือWorkflow สำหรับงานวิศวกรรมย้อนกลับ ทั้งนี้เราได้ยกตัวอย่างงานของทางบริษัทผู้ผลิตมาให้ได้รับชมกันครับ

– โปรแกรมที่ใช้กันมากที่สุดสำหรับเครื่องสแกน 3มิติ คือโปรแกรมทางด้านวิศวกรรมย้อนกลับ และโปรแกรมสำหรับออกแบบไฟล์ 3มิติ ความสามารถในการจับรูปทรงวัตถุและวัตถุที่สร้างได้ยากภายในไม่กี่นาทีได้พิสูจน์แล้วว่าเป็นเครื่องมือที่ทรงคุณค่าสำหรับธุรกิจและมืออาชีพ

– ถ้าเป็นการ CAD แบบดั้งเดิมจะใช้เวลานับไม่ถ้วนและการแก้ไขส่วนที่ซับซ้อนสำหรับโซลูชันงานแต่ละแบบอาจเป็นฝันร้ายของนักออกแบบ EinScan Pro 2X Plus ช่วยให้คุณสแกนวัตถุ 3 มิติในเวลาไม่กี่นาทีและสร้างชิ้นส่วนแบบจำลอง 3 มิติที่แม่นยำ ทั้งนี้ยังสามารถประหยัดเวลานักออกแบบหรือคนแก้ไขไฟล์ได้ แต่กระบวนการในการสแกน 3 มิติคือขั้นตอนที่ต้องทำงานจำนวนมาก เวิร์กโฟลว์ดั้งเดิมที่พบมากที่สุดในอุตสาหกรรมของเรานั้นล้วนแต่ใช้ CAD น่าเสียดายที่การสแกน 3 มิติมีปัญหาพื้นฐานบางอย่างกับซอฟต์แวร์ CAD ที่สามารถทำให้ยากต่อการทำงานโดยไม่มีวิธีแก้ไขจึงเป็นที่มาของ EinScan Reverse Engineering Design Bundle (RED)

– ต่อจากนี้จะเป็นขั้นตอนการสแกนงานที่มีความซับซ้อนสูงไปจนถึงการ Revese File ให้สมบูรณ์เหมือนการ CAD ขึ้นมาใหม่โดย EinScan Reverse Engineering Design Bundle (RED)

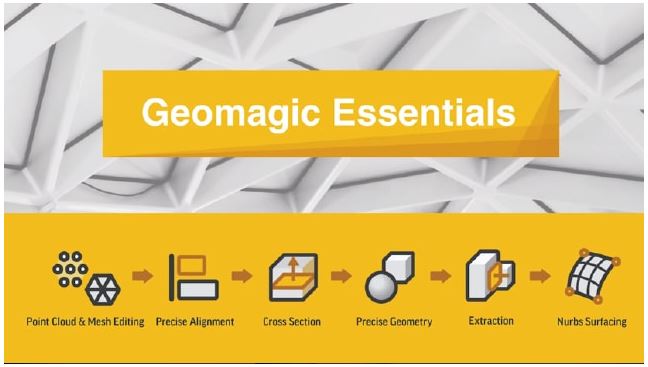

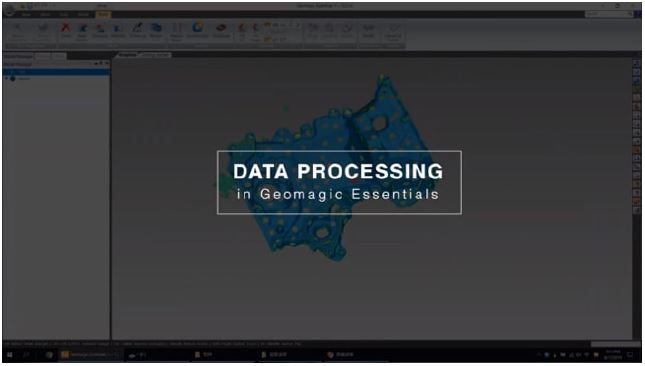

Geomagic Essentials เป็นสะพานเชื่อมระหว่างงานที่สแกนไปจนถึงการ CAD ที่สมบูรณ์แบบแบบจำลอง CAD นั้นจะสมบูรณ์แบบและมีความแม่นยำนั้นจำเป็นต้องใช้กระบวนการนี้

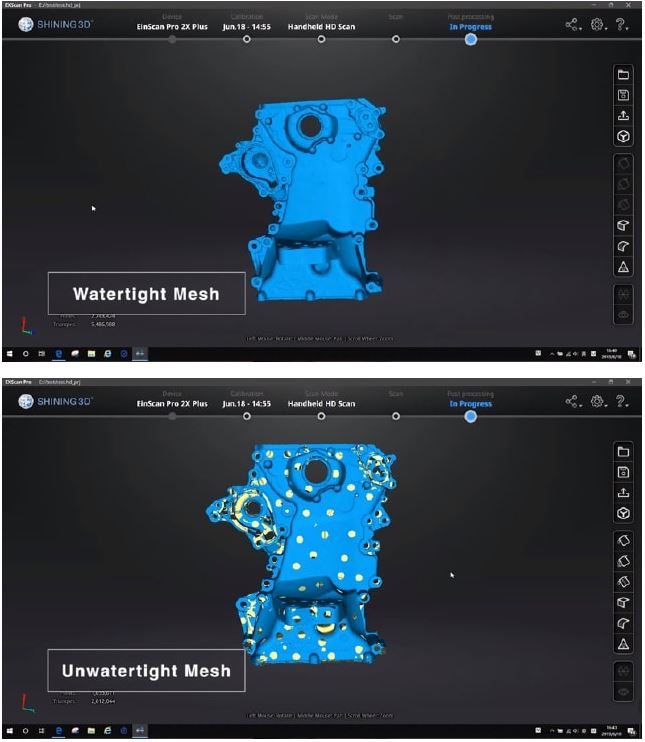

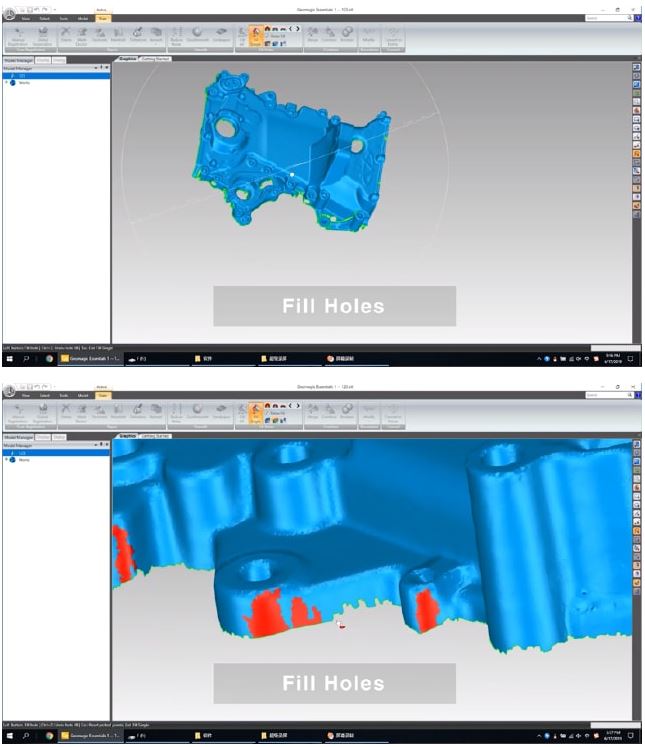

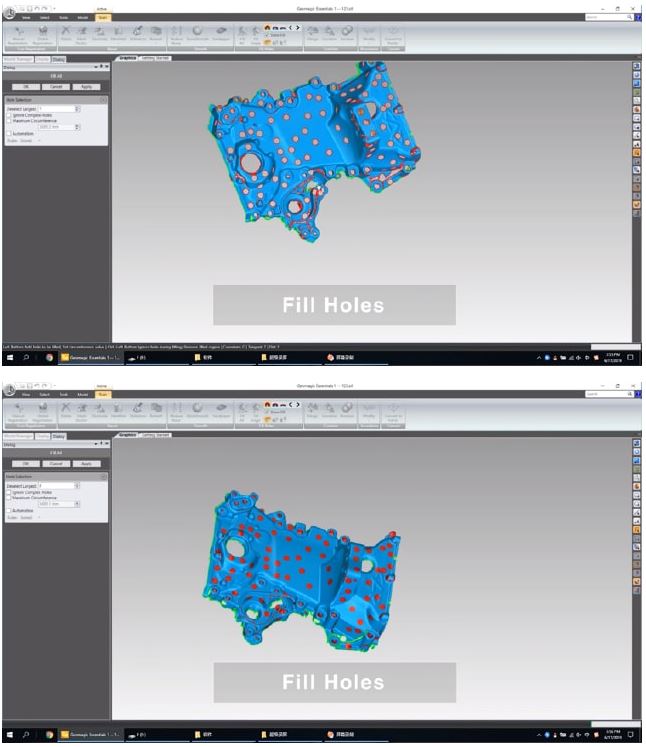

– ขั้นตอนการ Fill Holes ของชิ้นงานสามารถใช้คำสั่ง Fill all Holes โปรแกรมจะจัดการพื้นผิวและเติมแต่งให้เองอัตโนมัติ

– ส่วนต่างๆ ที่มีเนื้อผิวไม่เต็มนั้นสามารถเติมแต่งได้เองโดยใช้ Manual Fill Holes ได้ดังภาพถัดไปจากนี้

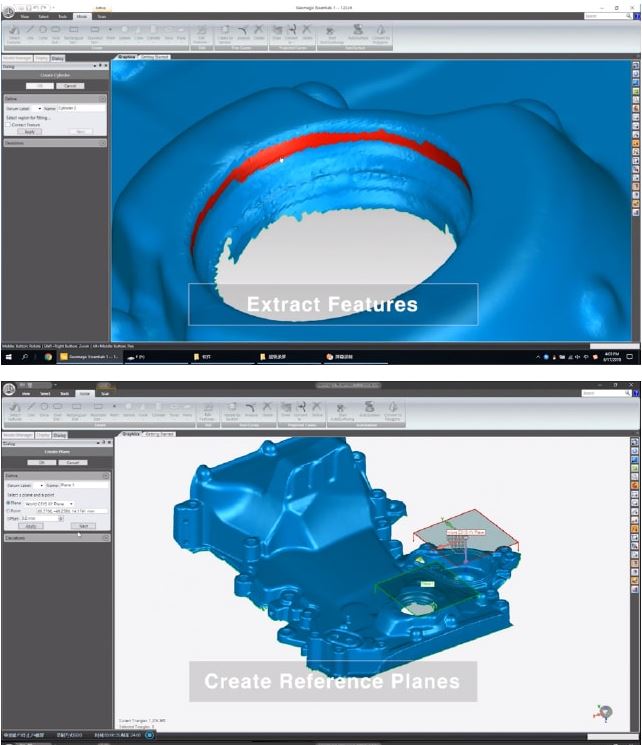

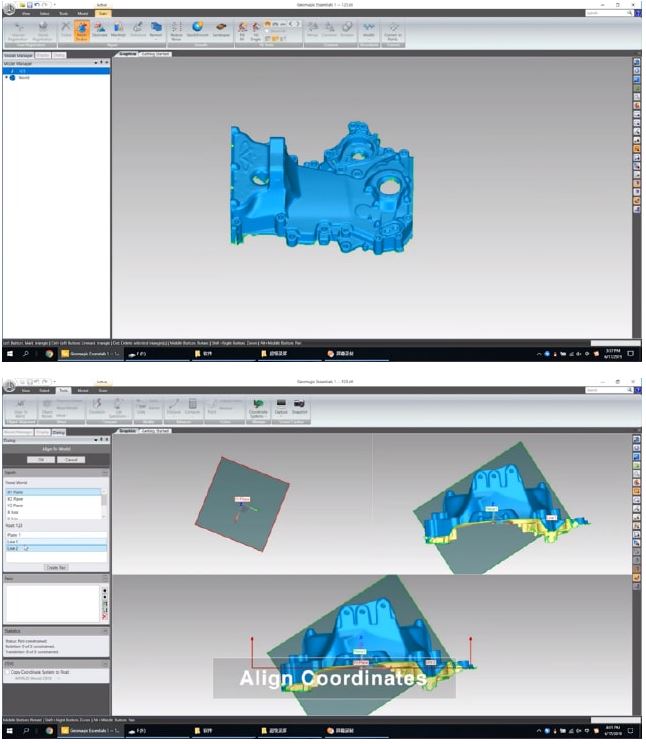

– เข้า Origin ให้กับชิ้นงานเพียงแค่ไม่กี่ขั้นตอนและในรูปทรงชิ้นงานที่ยากๆ ก้ไม่ใช่เรื่องยากสำหรับโปรแกรมนี้

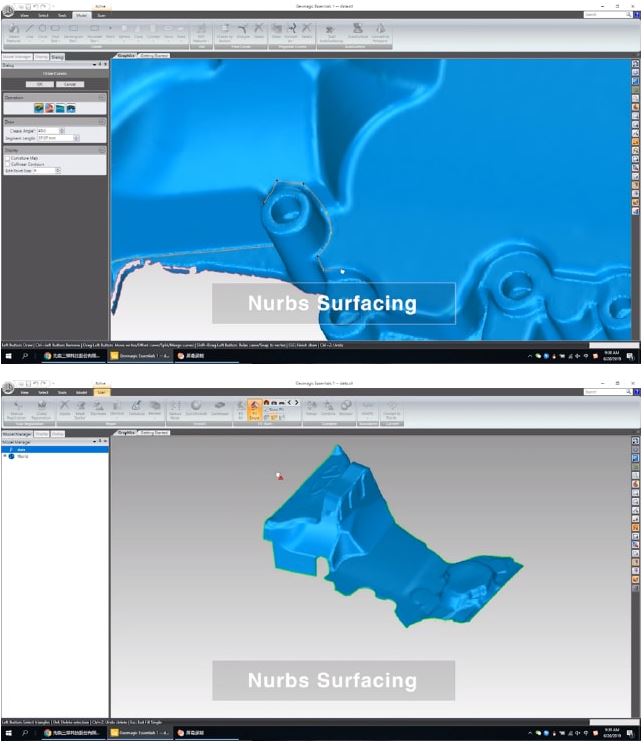

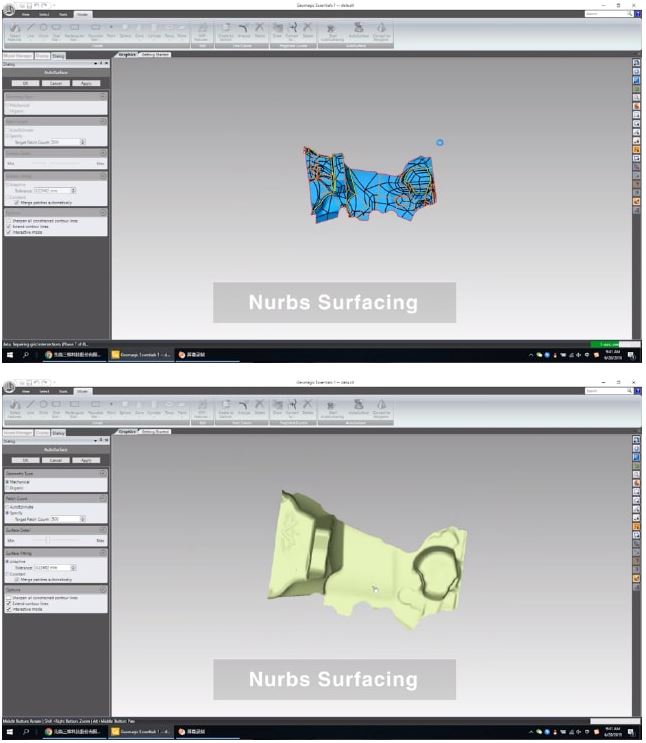

– การทำ Nurbs Surfacing เพื่อการดึงผิวของชิ้นงานให้เข้ารูปทรง

– การทำ Section Line ให้กับชิ้นงานคือการวาดเส้นทับลงไปบนพื้นผิวของชิ้นงานเพื่ออิงโครงสร้างเดิมของตัวงานที่ได้จากการแสกนนำไป CAD ต่อจะได้สะดวกมากยิ่งขึ้น

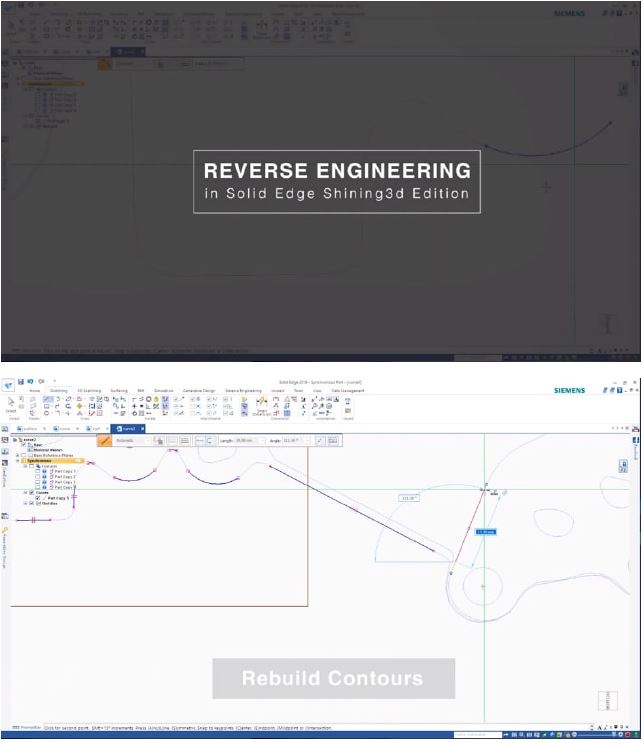

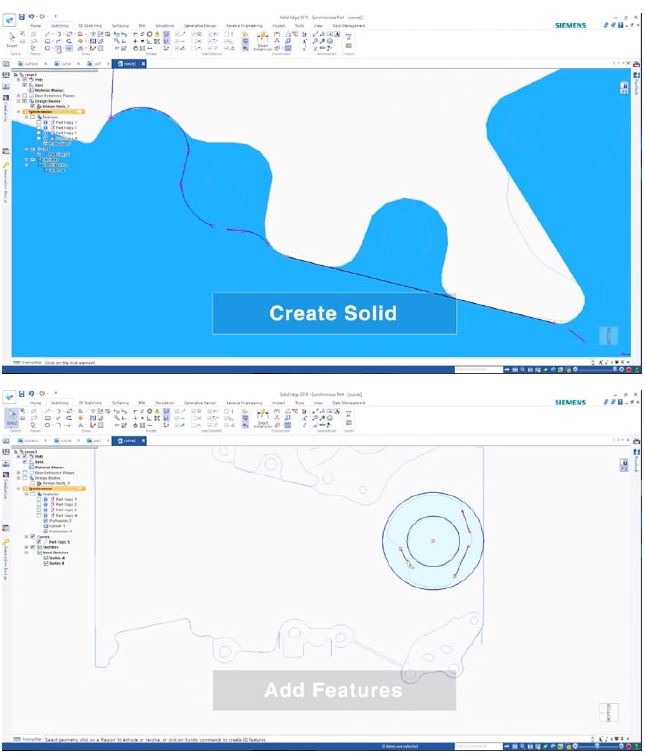

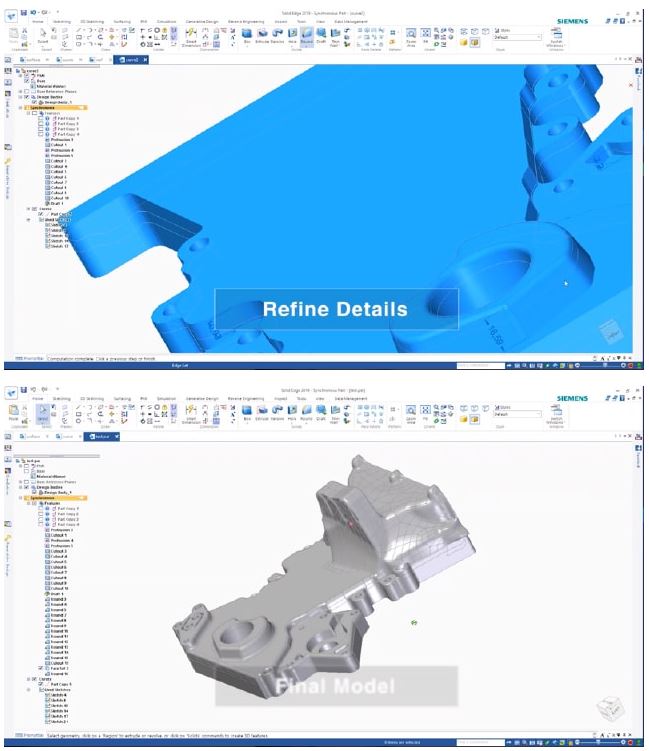

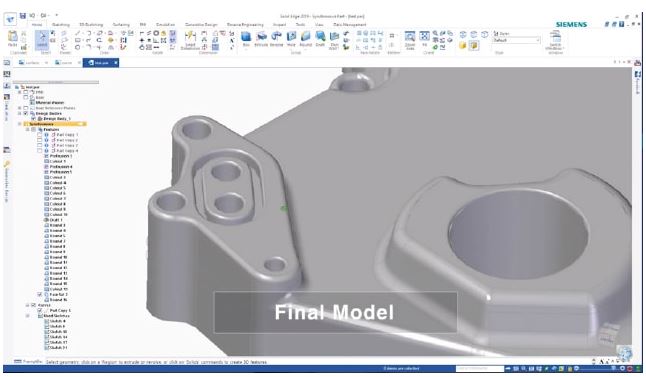

– เมื่อแก้ไฟล์เสร็จสมบูรณ์ใน Geomagic Essentials แล้วขั้นตอนต่อไปก็ส่งไปยัง Solid Edge ได้อย่างง่ายดายในไม่กี่วินาที เนื่องจากโมเดลได้ถูกเตรียมไว้สำหรับการ CAD โดยตรงจึงเป็นการเปลี่ยนขั้นตอนการทำงานได้อย่างราบรื่น Solid Edge ช่วยให้คุณสามารถสร้างกระบวนการวิศวกรรมย้อนกลับได้อย่างสมบูรณ์ สร้างรูปทรงใหม่ทั้งยังเพิ่มคุณสมบัติและสร้างส่วนที่ต้องการความแม่นยำสามารถทำงานได้ทั้งหมดในไม่กี่นาทีด้วยเครื่องมือที่รวมอยู่ เนื่องจากตอนนี้การสแกนได้ถูกแปลงเป็นแบบ CAD ที่พร้อมจะแก้ไขแล้ว

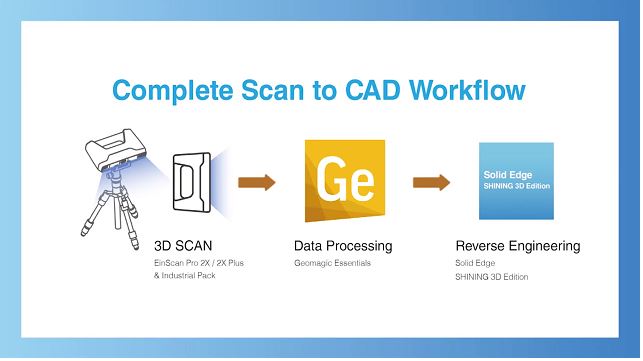

EinScan Reverse Engineering Design Bundle (RED) ของ SHINING 3D เป็นการทำงานร่วมกันระหว่าง บริษัท ทั้งสามนี้ได้ปฏิวัติวิธีการสแกน 3 มิติเพื่อออกแบบเวิร์กโฟลว์ RED Bundle 3D ของ SHINING 3D ได้เปิดตัวแล้วพักใหญ่สามารถซื้อกับทางเราได้ที่ PRINT3DD Bundle นี้รวมทุกอย่างที่จำเป็นสำหรับการสแกน

  1. EinScan Pro 2X Series
  2. (Tri-pod และ turntable)
  3. Geomagic Essentials
  4. Solid Edge SHINING 3D Edition By SIEMENS
