การใช้เครื่องสแกนสามมิติช่วยในการออกแบบรถแข่งของนักศึกษา

การใช้เครื่องสแกนสามมิติช่วยในการออกแบบรถแข่งของนักศึกษา

ความเป็นมา

มหาวิทยาลัย Zhejiang University of Technology (ZJUT) ได้เชิญบริษัท SHINING 3D เข้าร่วมโครงการ “Alumni Mentor Program” ในการเป็นพี่เลี้ยงให้กับนักศึกษาวิศวกรรมเครื่องกล โดยโครงงานแรกของพวกเขาคือช่วยทีมแข่งรถของมหาวิทยาลัยฯ ในการออกแบบรถแข่งตามจินตนาการของนักศึกษา โดยใช้เทคโนโลยีสามมิติทั้งเครื่องสแกนสามมิติ และเครื่องพิมพ์สามมิติ

โจทย์ที่ 1 – ออกแบบพวงมาลัยรถสำหรับคนขับ

ในการแข่งรถจำต้องใช้ทักษะในการควบคุมรถอย่างสูง การจับพวงมาลัยจะต้องจับได้ถนัด กระชับ ควบคุมพวงมาลัยได้อย่างใจ มิฉะนั้นอาจมีผลกับประสิทธิภาพของการขับรถ SHINING 3D ได้แนะนำ ให้ความรู้เกี่ยวกับการออกแบบโดยใช้เครื่องสแกน และเครื่องพิมพ์สามมิติ

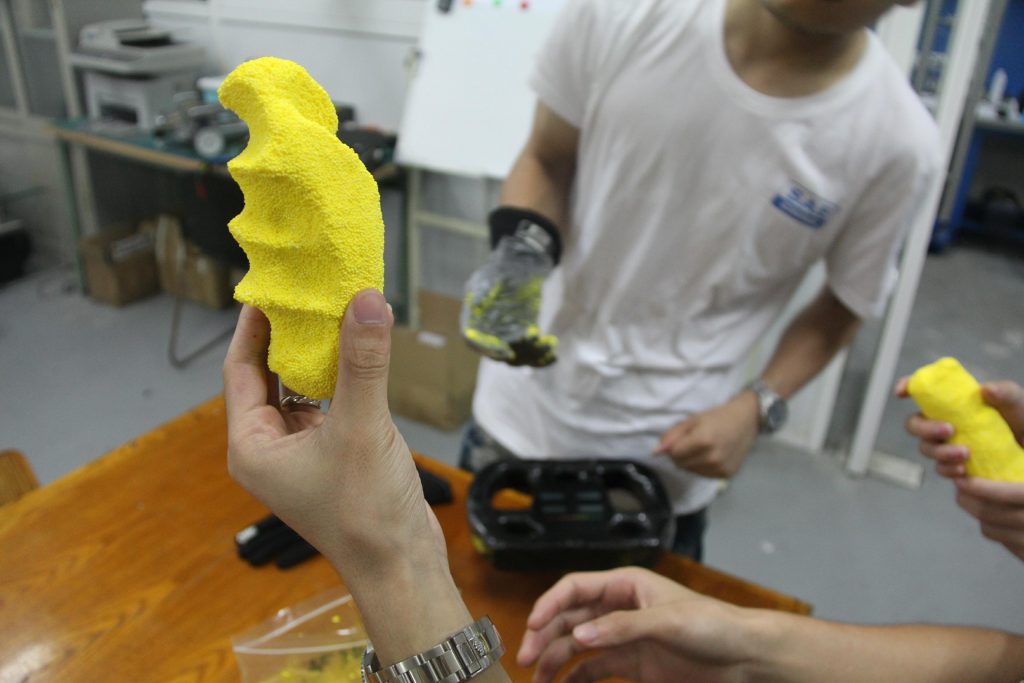

  1. ใช้ plasticine (คล้ายดินน้ำมัน) ในการปั้นที่จับให้เหมาะมือ

981f44_1c50d54c4ad44cb1b5eb9aaf1e5596a5_mv2_d_3456_2304_s_2

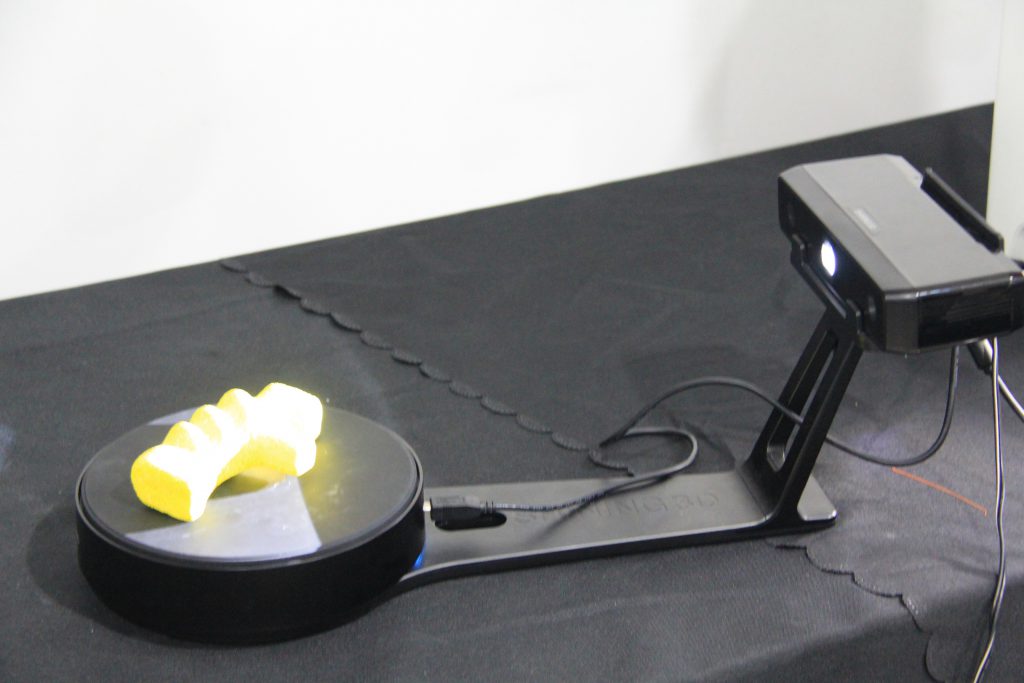

  1. ใช้สแกนเนอร์ EinScan-SE สแกนงานนั้น

981f44_2cf0ca7ea88a44569d46baee03f82b5b_mv2_d_3456_2304_s_2

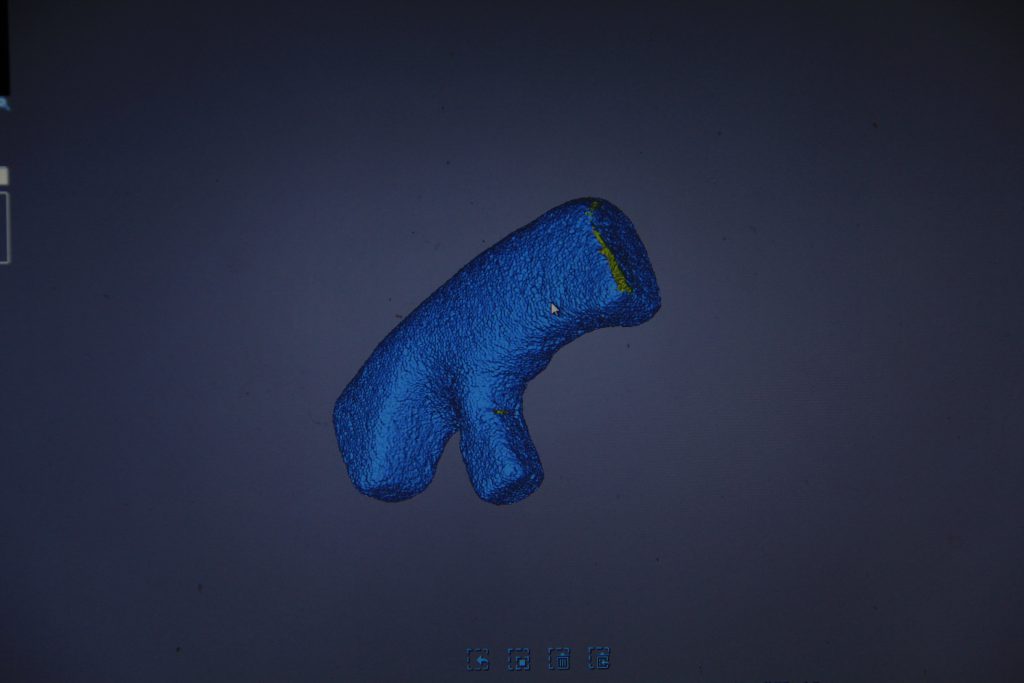

3. จากนั้นนำข้อมูลจากเครื่องสแกน ไปตกแต่งให้เข้ากับพวงมาลัยรถ

981f44_aafef5be82974def9af7f75996200051_mv2_d_3456_2304_s_2

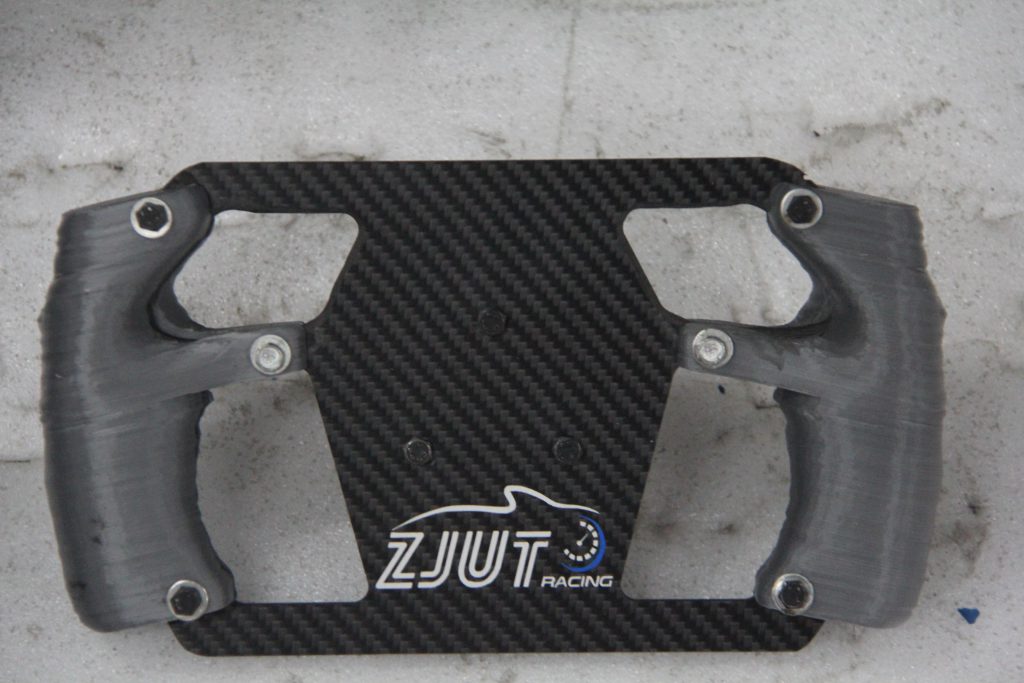

4. ใช้เครื่องพิมพ์สามมิติ พิมพ์ส่วนประกอบและติดตั้งเข้ากับพวงมาลัยนั้น

981f44_117d2f0ec37448bda21bfc15e02aef8c_mv2_d_3456_2304_s_2

ด้ามจับจากเครื่องพิมพ์สามมิติเข้ากับพวงมาลัยรถได้อย่างพอดี ช่วยให้นักแข่งใช้งานได้อย่างสะดวก คล่องตัว ในระหว่างการแข่งขันอันหฤโหด โดยไม่ต้องกังวลเกี่ยวกับการควบคุมรถและความเหนื่อยล้าจากการขับ



โจทย์ที่ 2 – งานพิมพ์ตัวถังรถส่วนหน้า

เพิ่มเติมจากการปรับปรุงพวงมาลัย สมาชิกในทีมได้พัฒนา ปรับปรุงตัวถังรถส่วนหน้าให้มีประสิทธิภาพสูงขึ้น โดยใช้เทคโนโลยี 3D

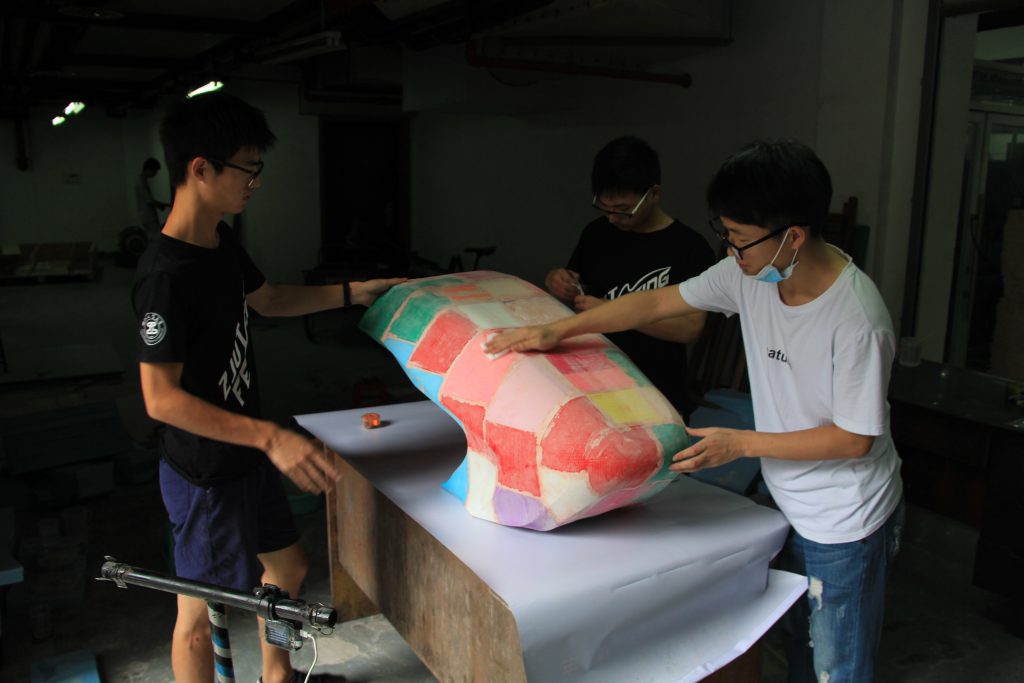

  1. งานพิมพ์ 3D

พวกเขาใช้เครื่องพิมพ์สามมิติระดับอุตสาหกรรมในการพิมพ์ชิ้นส่วน

981f44_70c2e0c18fa243a183483ecd4873f9cb_mv2_d_3456_2304_s_2

  1. การเคลือบแข็ง และการตกแต่งผิว

หลังจากได้แม่พิมพ์เบื้องต้นแล้วก็ทำการขัดแต่ง และเคลือบแข็งจากนั้นแม่พิมพ์จะแข็งแรงพอที่จะทำการขึ้นรูป พร้อมกับตกแต่งขั้นสุดท้าย

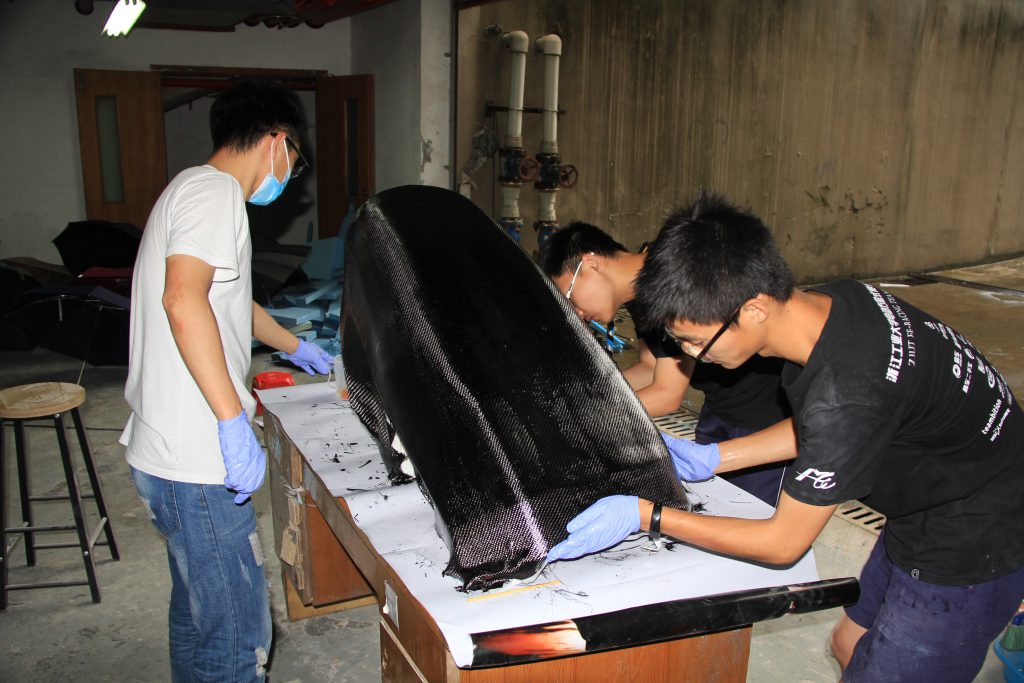

  1. ปิดทับด้วยแผ่น Carbon Fiber

พื้นผิวของชิ้นงานจะถูกทาด้วย Wax และปิดทับด้วยแผ่น Carbon Fiber หลายๆ ชั้น ในแต่ละชั้นจะทา resin

981f44_e3c1df18830a47f99e5614ab2c098769_mv2_d_3456_2304_s_2

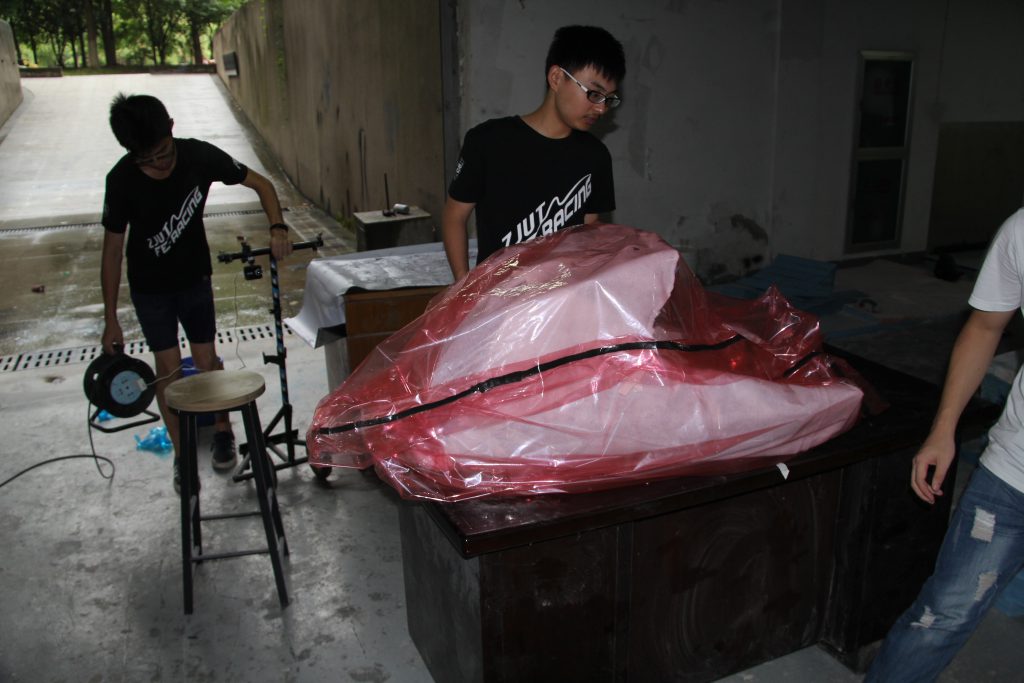

  1. การทำสุญญากาศ และการบ่ม

จากนั้นชิ้นงานจะถูกบรรจุลงในถุงพลาสติก และจะดูดอากาศออก ชิ้นงานจะถูกบ่มในถุงเป็นเวลา 24 ชั่วโมงเพื่อให้แน่ใจว่าชิ้นงานเซ็ทตัวเรียบร้อยแล้ว

981f44_e5624eddd5eb40b88025c60eb769711f_mv2_d_3456_2304_s_2



  1. การถอดแบบ

เมื่อครบ 24 ชั่วโมง ชิ้นงานจะถูกแกะออกจากถุงสุญญากาศ ชิ้นส่วนตัวถังรถก็พร้อมใช้งานทันที

981f44_129f25b3bda143109b47e0b14341dd8c_mv2

บทสรุป

การใช้เทคโนโลยีสามมิติ ทั้งการสแกน และการพิมพ์สามมิติ ช่วยให้ทีมนักแข่งจาก ZJUT ประสบความสำเร็จในการออกแบบ และผลิตชิ้นส่วนรถแข่งที่ต้องการได้โดยไม่ต้องทำแม่พิมพ์ ซึ่งมีราคาแพงและใช้เวลาทำนาน เทคโนโลยีนี้ยังช่วยให้นักศึกษาเกิดความคิดสร้างสรรค์ โดยปราศจากข้อจำกัดของขบวนการผลิตแบบเดิมๆ
